Что такое прамотроник в мазе

Прамотроник, ска, что ты творишь?

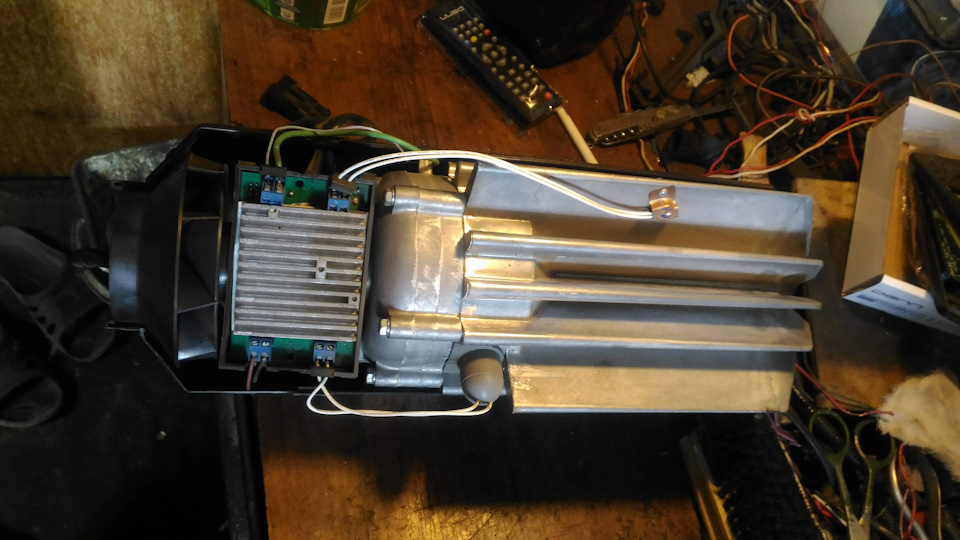

Компоновка как на немцах и Самарцах, оребрение теплообменника скудное.
Вынимаем ЭБУ:

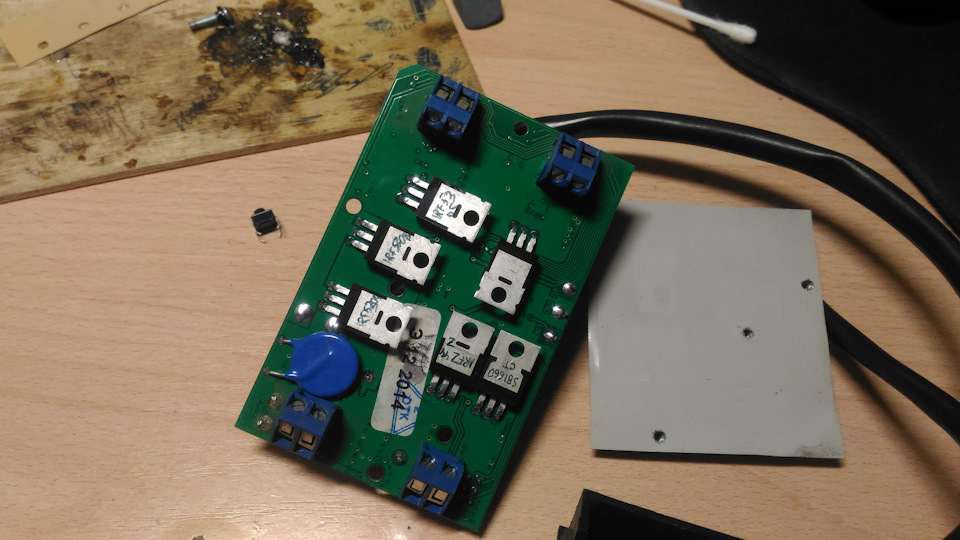

Обратите внимание на изгиб платы. Это явно уникальная разработка, изгиб с одной стороны S-образный, с другой просто прогиб. Интересно, почему так? На плате видно SMD-детали, деформация платы не сулит для ни ничего хорошего. А вот и секрет такой инсталляции:

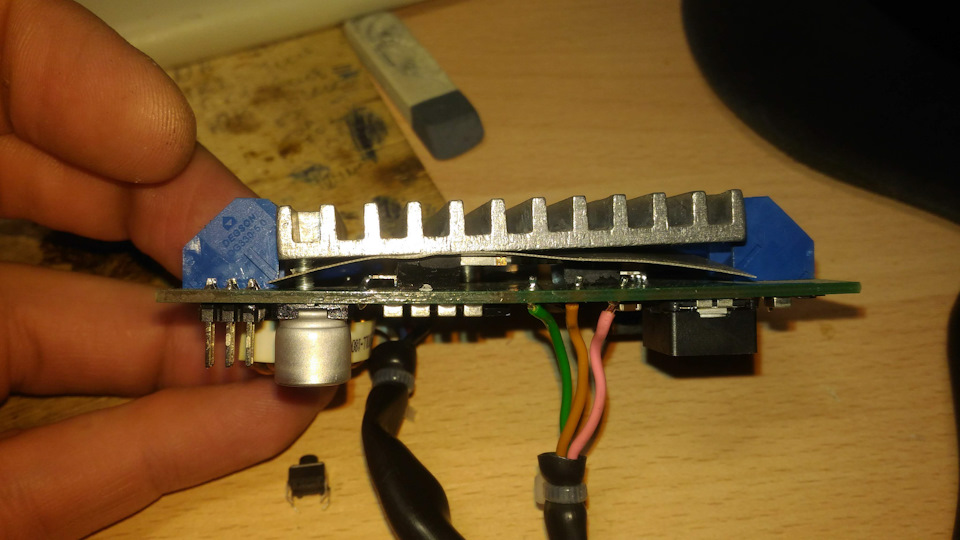

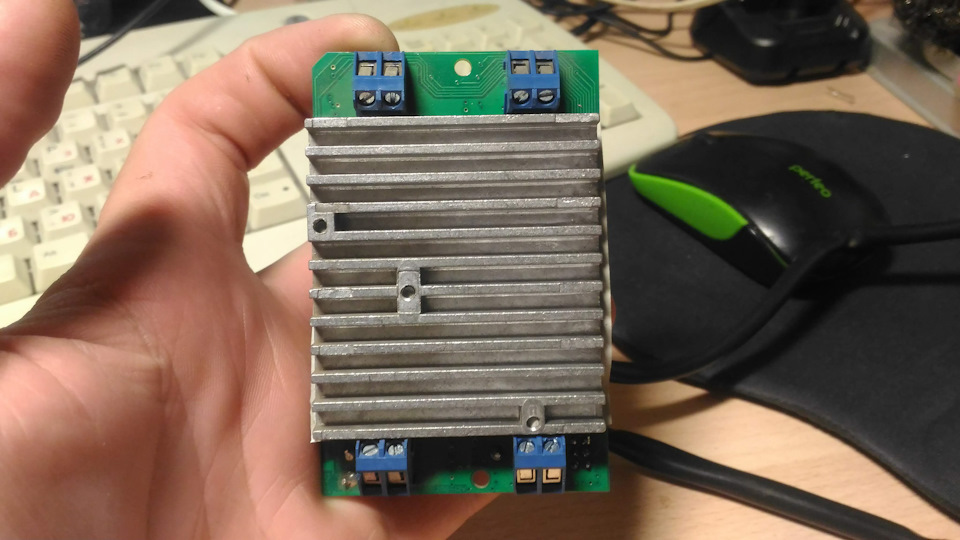

радиатор притягивают к плате (не к охлаждаемым деталям, а к плате-я не оговорился!) всего три винта, разбросанных хаотически. Думаете, там строго под ними силовые ключи? Хер кто угадал, корпусов ТО220 не три, по количеству винтов, а шесть:

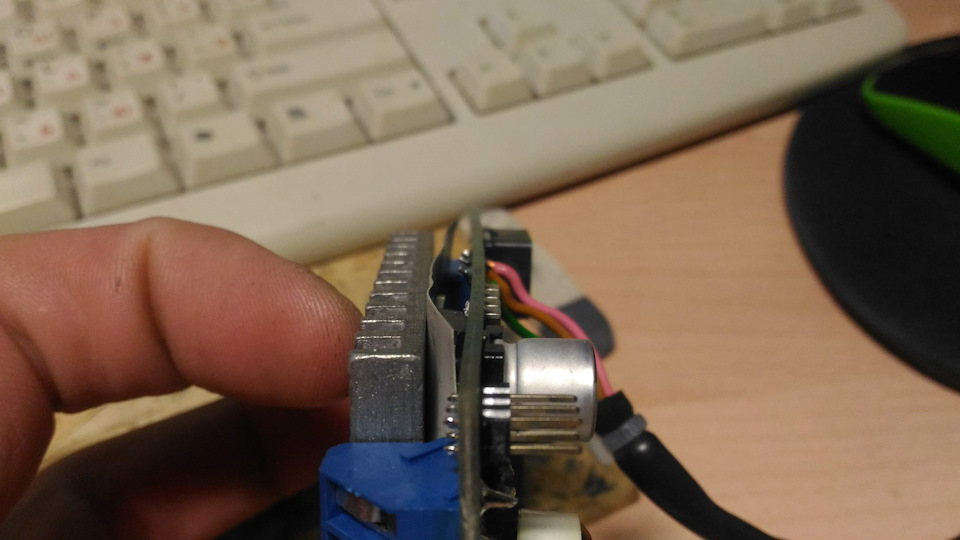

Как результат, от радиатора больше вреда, чем пользы:

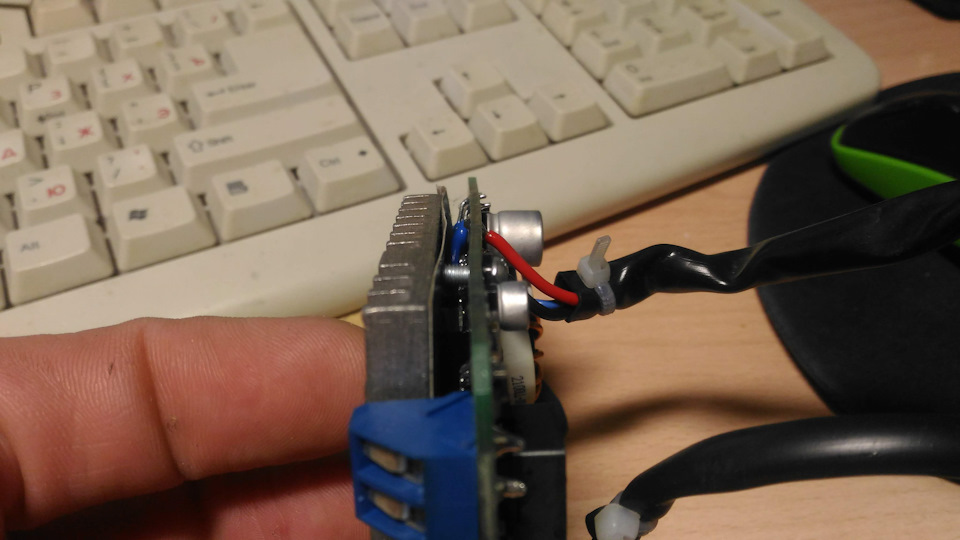

Ключи не кааются радиатора, но последний корёжит плату в плоскости. Даже прокладка подложена, всё по уму.

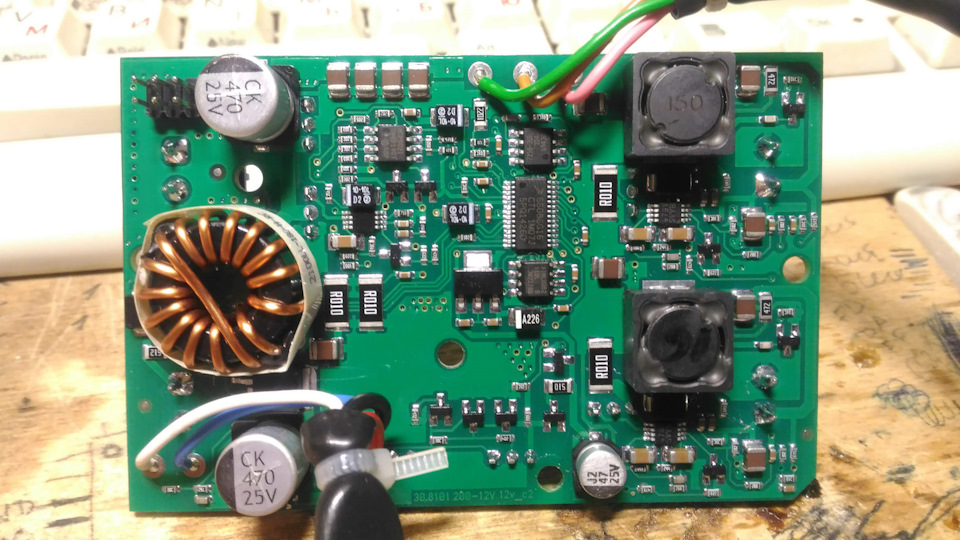

С обратной стороны видно фильтр по питанию и два трансформатора с драйверами:

Сумрачный гений Прамотроника решил делать одинаковый фарш для печек на 12 и 24 вольта, для чего поставил 18 вольтовые мотор нагнетателя и свечу. Если с 24 вольт можно получить 18 через ШИМ, то с 12 вольт приходится извращаться, поднимая напругу импульсниками.
а плате стоит микроконтроллер, память и LIN-контроллер. С блоком управления тушка печи общается по шине LIN. Внешних повреждений на плате не обнаружено, как ни странно. Внутренней диагностики печка не имеет на этот случай, после резкой остановки кода ошибок она не выдаёт. Внешнюю диагностику, если таковая имеется, производитель тщательно скрывает. На форуме поддержки Прамотроника действует премодерация, два года назад я задавал там вопрос, почему печь воняет резиной и работает очень тормозно, вопрос не прошёл модера и не был опубликован. Инфы по диагностическому ПО нет, чуть что-обращайтесь к официалам. Отправил вопрос тамошнему бугру Александру Бевзу, просил определить, что менять, пульт или ЭБУ, ответа нет. Сдаётся мне, что придётся делать на эту тушку кастомные мозги. Платить тупо меняя всё в круг я не стану, подсказывать выход официалы не хотят. Продать это фуфло и поменять его на Планар не получится, дураков нет. Видимо, будет подопытным кроликом.

Источник

Неисправности предпусковых подогревателей двигателя Прамотроник

Прамотроник – современный отечественный предпусковой подогреватель не уступающий по своим характеристикам зарубежным аналогам, тем не менее это не исключает возможности его поломки.

В данной статье мы рассмотрим все возможные неисправности и ошибки предпусковых подогревателей двигателя автомобиля Прамотроник.

Внимание! При эксплуатации и ремонте пжд необходимо строго соблюдать правила техники безопасности и принимать меры, исключающие возможность возникновения пожара.

Общие признаки неисправности жидкостных подогревателей Прамотроник

Расход охлаждающий жидкости слишком мал, так как:

Жидкость в контуре отдает слишком мало тепла, так как:

Пуст топливный бак.

Трубопроводы негерметичны, погнуты, закупорены.

В топливном фильтре большие отложение парафина, замёрзла вода.

Закрыто вентиляционное отверстие в баке.

Перепутаны местами топливопровода на подогревателе.

Загрязнён топливный фильтр.

Общие признаки неисправности факельных подогревателей Прамотроник

Признаки неисправности	Возможные причины
Контрольная лампа не горит, подогреватель не работает.	Отсутствует напряжение питания, сгорели предохранитель или контрольная лампа, отсутствует подвод напряжения к клеммам блока управления.
Подогреватель часто отключается.

Топливный насос не работает.

Не открывается электромагнит.

Засорилась форсунка, неплотность соединения топливопроводов (насос подсасывает воздух).

Избыток топлива, загрязнение форсунки.

Неправильный угол распыления топлива, меньше 80º.

Неполное сгорание топлива.

Низкое число оборотов электродвигателя.

Прамотроник 30ЖД24, 35ЖД24, 141.8106

Не горят лампы HL1 и HL2 при включении подогревателя.

Плохой контакт в электрических соединениях.

Плохой контакт на клеммах АКБ.

Обрыв жгута проводов питания подогревателя.

Перепутана полярность проводов питания подогревателя на АКБ.

Плохой контакт в электрических соединениях.

Засорился топливный фильтр.

Нарушена герметичность во всасывающей магистрали топливопровода подогревателя.

Загустевание топлива в топливопроводе при смене климата.

Не герметичность всасывающего топливопровода.

Загустевание топлива в топливопроводе при смене климата.

Неисправность цепи электромагнитного клапана.

Перегрев теплообменника, сработал термопредохранитель.

Признаки неисправности	Возможные причины
Подогреватель не запускается.	Отсутствует подача напряжения, перепутана полярность подключения.
Отсутствует воспламенение.
7	Подогреватель не запускается.	Обрыв в цепи электронасоса.
1	Срыв пламени при работе подогревателя.
3	Напряжение питания не соответствует заданным пределам.	Неисправность регулятора напряжения АТС.
4	Напряжение питания не соответствует заданным пределам.	Разряжена АКБ.

Прамотроник 12ЖД24, 16ЖД24, 24.8106

Миганий	Неисправность	Рекомендации по устранению
1	Напряжение на АКБ не в норме.	Проверить напряжение на разъеме. Напряжение должно быть от 20÷30 В. При напряжении менее 20 В, зарядить АКБ или заменить, если более 30 В, проверить регулятор напряжения.
2	Использованы две попытки запуска.	Проверить наличие топлива в топливном баке, отсоединить топливопровод от подогревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить. Проверить воздухозаборный фильтр и выхлопную трубу на засорение.
3	Прерывание пламени в камере сгорания.	Проверить количество подаваемого топлива. Проверить воздухозаборный фильтр и выхлопную трубу на засорение. Если подогреватель запускается и отключается, то проверить индикатор пламени и при необходимости заменить.
4	Неисправность электронасоса.	Проверить цепь электродвигателя со жгутом на обрыв и короткое замыкание. Сопротивление между выводами должно быть 1 Ом.
5	Неисправность топливного насоса.	Проверить жгут топливного насоса на обрыв и короткое замыкание, не отсоединяя его от насоса. Сопротивление между выводами должно быть 20 Ом.
6	Неисправность цепи датчика температуры окружающей среды.	Проверить разъем соединяющий пульт и датчик температуры окружающей среды, проверить жгут на обрыв.
7	Неисправность цепи электродвигателя нагнетателя.	Проверить цепь электродвигателя, при необходимости заменить нагнетатель воздуха.
8	Неисправность свечи накаливания.	Проверить цепь свечи. Сопротивление должно быть 2 Ом.
9	Отсутствие связи с пультом управления.	Проверить разъем соединяющий пульт управления с блоком управления подогревателя.
10	Неисправность цепи датчика температуры входящей жидкости.	Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв.
11	Неисправность цепи датчика температуры исходящей жидкости.	Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв.
13	Перегрев теплообменника.	Проверить электронасос, наличие (уровень) охлаждающей жидкости, отсутствие воздушных пробок в жидкостной системе.

Прамотроник 143.8106

Не горит лампа HG27 при включении подогревателя.

Плохой контакт в электрических соединениях.

Разрыв цепи питания термобиметаллическим предохранителем FU25.

Плохой контакт на клеммах АКБ.

Обрыв жгута проводов питания подогревателя.

Перепутана полярность проводов питания подогревателя на АКБ.

Плохой контакт в электрических соединениях.

Засорился топливный фильтр.

Нарушена герметичность в подающей магистрали топливопровода подогревателя.

Загустевание топлива в топливопроводе при смене климата.

Срыв пламени при работе подогревателя.

Нарушена герметичность в подающей магистрали топливопровода подогревателя.

Застывание топлива в топливопроводе при смене климата.

Неисправность цепи электромагнитного клапана.

Неисправность цепи электромагнитного клапана.

Перегрев теплообменника, сработал термопредохранитель подогревателя.

10Напряжение питания не соответствует заданным пределам.Неисправность регулятора напряжения АТС.3Напряжение питания не соответствует заданным пределам.Разряжена АКБ.

Таймер-терморегулятор Прамотроник (15.8106, 151.8106, 141.8106)

Код	Индикация на таймере	Индикация на контрольной лампе	Неисправность
1	Е-01	1 вспышка	Сбой при пуске подогревателя.
2	Е-02	2 вспышки	Отсутствие розжига пламени.
3	Е-03	3 вспышки	Напряжение питания ниже нормы.
4	Е-04	4 вспышки	Неисправность цепи индикатора пламени.
5	Е-05	5 вспышек	Неисправность цепи высоковольтного источника питания.
6	Е-06	6 вспышек	Дефект датчика температуры.
7	Е-07	7 вспышек	Неисправность цепи электромагнитного клапана.
8	Е-08	8 вспышек	Неисправность цепи электродвигателя вентилятора подогревателя.
9	Е-09	9 вспышек	Неисправность цепи электронасоса.
10	Е-10	10 вспышек	Напряжение питания выше нормы.
11	Е-20	Отсутствие связи блока управления с таймер-терморегулятором.

Пульт управления 27.3854 (15.8106, 151.8106)

Код	Число длинных вспышек, цвет светодиода	Число звуковых сигналов	Неисправность
–	Свечение отсутствует.	–	Подогреватель выключен.
00	Постоянное свечение светодиода зеленым.	–	Подогреватель запускается и работает.
01	1 красный	1	Срыв пламени.
02	2 красный	2	Отсутствие розжига.
03	3 красный	3	Напряжение питания выше 30 В.
04	4 красный	4	Напряжение питания ниже 20 В.
05	5 красный	5	Неисправность цепи датчика температуры.
06	6 красный	6	Неисправность цепи индикатора пламени.
07	7 красный	7	Неисправность электронасоса.
08	8 красный	8	Неисправность электромагнитного клапана.
09	9 красный	9	Неисправность электродвигателя горелки.
10	10 красный	10	Неисправность высоковольтного источника напряжения.
11	11 красный	11	Отсутствие связи с блоком управления.
12*	12 красный	12	Сработал термопредохранитель.
13*	13 красный	13	Неисправность цепи (пробит транзистор) нагревателя топлива.

Производитель настоятельно рекомендует при возникновении неисправностей обращаться в специализированные сервисные центры а не выполнять ремонт самостоятельно.

Источник

Прамотроник, часть вторая

По осени накрылся мой Прамотроник медным тазом. Запускался, самотестировался, разгорался и резко отрубался в раскалённом виде. Ни на что не откликался, если сразу передёрнуть предохранитель и включить его, то продувался, не успев расплавиться к чертям. Ошибок при этом никаких не регистрировалось, блинк-коды отсутствовали. Диагностики никакой на эти печки мною найдено так и не оказалось.

На письмо к представителям Прамотроника мне ответили, что поможет мне только замена блока, и никак иначе. Про диагностическое ПО дипломатично отмолчались.
Вскрытие показало, что плата блока управления в принципе ремонтопригодна, не залита компаундом, не сложна и в принципе не повреждена критически, т.е. нет обгораний, оплавлений, затоплений. Как ни осматривал я её, как ни прозванивал, ничего обнаружить не удалось. Ситуация сильно осложнялась отсутствием ошибок, непонятно, какие цепи пристально осматривать и проверять.
Сходил в магазин, там выяснилось, что цена нового блока управления 4100 рублей. При цене б/у Планара от 7-8 тысяч, и при наличии предложений с Али по 10 тысяч, покупка нового блока за 4100 просто дикое решение в данном случае. В таком виде я и забросил этот блок на всё лето на полку.
Что-то стало холодать, и хочешь, не хочешь, а вопрос с печкой решать надо. Достал я блок, ещё раз грозно на него посмотрел. Ничего не видно. И решил я его пропаять, просто пропаять вообще все точки пайки, благо их не так и много. Руководствовался соображением, что вся элементная база исправна, т.к. печка стартует и самотестится. Глюк вылазит только с ростом температуры, значит, велика вероятность, что на загнутой пропеллером плате что-то отломлено и отходит.
В результате пропайки всех точек печка запускается и работает уже неделю, последний раз включил её и оставил на пару часов. Отработала без глюков, ещё поживёт.
А всё усовершенствование блока, которое заявлено заводом, похоже заключается лишь в том, что с блока управления выкинули радиатор. Ну и правильно, он там всё равно был как собаке пятая нога, к ключам не прижимался, а бегать мешал плату гнул.

Источник

Как пользоваться прамотроник на камазе пр1 пр2

1. Подогреватель работает независимо от автомобильного двигателя.
Он является основным узлом в системе подогрева охлаждающей жидкости двигателя автотранспортного средства.
2. Запуск и выключение подогревателя осуществляется «вручную» с помощью пульта управления.

Рис.1 Схема электрических соединений подогревателя «ПРАМТРОНИК 16ЖД-24»

3. Управление подогревателем осуществляется пультом управления, который располагается на приборной панели транспортного средства. На лицевой панели пульта введена ручка поз.1 (рис.2) потенциометра для задания температуры воздуха внутри салона автомобиля. Температура может задаваться от +15 °С до +30 °С (одно деление на панели пульта соответствует повышению температуры на 3 °С).
На лицевой панели пульта, расположены кнопка Пр1 (поз. 2) и кнопка Пр2 (поз. 3). Кнопки предназначены для включения и выключения подогревателя по программе 1 и по программе 2 соответственно. Кнопки подсвечены зеленым светом, что показывает наличие напряжения в цепи питания подогревателя.
На лицевой панели пульта управления также выведены светодиоды поз 4 и поз. 5 (см. рис. 2), которые показывают состояние подогревателя и программу, по которой работает подогреватель (см. таблицу 2).

Рис. 2 Панель пульта управления

Индикация	Состояние подогревателя
Индикация отсутствует	Подогреватель выключен
Зеленое свечение светодиодов поз.4 или поз.5.	Подогреватель работает по программе 1 или программе 2 соответственно
Кратковременное мигание светодиода поз.4 или поз.5 красным светом с сопровождением звукового сигнала.	В подогревателе обнаружена неисправность
Трехкратное совместное кратковременное мигание светодиодами поз.4 и поз.5 красным светом.	Подогреватель находится в режиме блокировки

4. После нажатия кнопки Пр 1 или Пр 2 для запуска подогревателя, блок управления диагностирует все элементы системы управления и их цепи питания. При исправном состоянии всех элементов, блок управления начинает работу подогревателя по заданной программе, при нажатии кнопки Пр 1 (поз.2) начинается работа подогревателя по программе №1, а при нажатии кнопки Пр 2 (поз. 3) по программе № 2.

5. Если по каким-либо причинам не произошел запуск подогревателя, то процесс запуска подогревателя автоматически повторяется. После 2-х неудачных попыток запуска подогревателя происходит автоматическое выключение.
В это время осуществляется продувка подогревателя в течение 3 минут. Такая продувка осуществляется при возникновении любой неисправности подогревателя. После окончания продувки отключается электронасос. Код неисправности высвечивается и сигнализируется в течение 10 минут. Коды неисправности приведены в таблице 3.
Код неисправности можно снять кнопкой соответствующей программы, путем нажатия и удерживания ее в нажатом состоянии в течение 5 секунд.
6. При нажатии кнопки Пр 1 (поз. 2) подогреватель работает по программе № 1, которая предусматривает быструю подготовку (подогрев) двигателя к запуску. При достижении температуры +80 °С подогреватель переходит в режим ожидания, т.е. нагрев охлаждающей жидкости прекращается, а электронасос продолжает работать. Индикация работы подогревателя в это время включена.
Режим «ожидания» продолжается до снижения температуры охлаждающей жидкости до температуры +55 °С. При достижении этой температуры блок управления запускает подогреватель и отрабатывает программу № 1 вновь.
Подогреватель может быть выключен в любой момент работы повторным нажатием кнопки Пр 1 (поз. 2), или переведен в работу на программу № 2 нажатием кнопки Пр 2 (поз. 3).
При работе подогревателя по программе № 2, блок управления по сигналу с датчика температуры входящей жидкости при достижении жидкости температуры +40 °С, включает вентилятор отопителя кабины (если отопитель штатно подключен на автомобиле), начинается нагрев воздуха в кабине и поддержания температуры воздуха, которая задана на пульте управления. Подогреватель автоматически поддерживает заданную температуру в кабине автомобиля. Температура в кабине автомобиля замеряется:

Регулировка температуры осуществляется включением и выключением вентилятора отопителя кабины.
При достижении температуры в +70 °С подогреватель переходит в режим ожидания, т.е. нагрев охлаждающей жидкости прекращается, а электронасос продолжает работать. Индикация работы подогревателя в это время включена.

При достижении температуры +40 °С, блок управления включает подогреватель и вновь отрабатывается программа № 2.

1. На пульте управления не подсвечиваются кнопки Пр1 (поз. 2) и Пр 2 (поз. 3) (см. рис. 2).
Проверить наличие напряжения питания (Uном=24 В) в колодке автомобиля XS3 (см. рис. 1).

При исправном состоянии вышеперечисленных элементов заменить блок управления.
2. Все возможные неисправности которые могут возникнуть при работе подогревателя выводятся в виде кодов неисправностей на пульт управления.
Каждый код неисправности выводится в виде повторяющихся миганий и пауз светодиода поз. 4 или поз. 5 (см. рис. 2) (красного цвета) и сопровождается звуковым сигналом.

Внимание: Звуковой сигнал в это время может отключаться, нажатием и удержанием кнопки соответствующей программы в течение 2÷3 сек.

Количество миганий до паузы: 1

Неисправность: Напряжение на АКБ не в норме

Рекомендации по устранению неисправностей: Проверить напряжение на разъеме. Напряжение должно быть от 20÷30 В. При напряжении менее 20 В, зарядить АКБ или заменить. При напряжении более 30 В проверить регулятор напряжения.

Количество миганий до паузы: 2

Неисправность: Использованы две попытки запуска

Рекомендации по устранению неисправностей: Проверить наличие топлива в топливном баке, отсоединить топливопровод от подогревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить. Проверить воздухозаборный фильтр и выхлопную трубу на засорение. Проверить индикатор пламени на обрыв цепи, при необходимости заменить.

Количество миганий до паузы: 3

Неисправность: Прерывание пламени в камере сгорания

Рекомендации по устранению неисправностей: Проверить количество подаваемого топлива. Проверить воздухозаборный фильтр и выхлопную трубу на засорение. Проверить индикатор пламени на обрыв цепи, при необходимости заменить.

Количество миганий до паузы: 4

Неисправность: Неисправность электронасоса

Рекомендации по устранению неисправностей: Проверить цепь электродвигателя со жгутом на обрыв и короткое замыкание. Сопротивление между выводами должно быть

Количество миганий до паузы: 5

Неисправность: Неисправность топливного насоса

Рекомендации по устранению неисправностей: Проверить жгут топливного насоса на обрыв и короткое замыкание, не отсоединяя его от насоса. Сопротивление между выводами должно быть

Количество миганий до паузы: 6

Неисправность: Неисправность цепи датчика температуры окружающей среды

Рекомендации по устранению неисправностей: Проверить соединение разъемов пульта управления с выносным датчиком температуры окружающей среды, проверить жгут на обрыв

Количество миганий до паузы: 7

Неисправность: Неисправность цепи электродвигателя нагнетателя воздуха

Рекомендации по устранению неисправностей: Проверить цепь электродвигателя, при необходимости заменить нагнетатель воздуха.

Количество миганий до паузы: 8

Неисправность: Неисправность свечи накаливания

Рекомендации по устранению неисправностей: Проверить цепь свечи. Сопротивление холодной свечи должно быть 1,1

Количество миганий до паузы: 9

Неисправность: Отсутствие связи с пультом управления

Рекомендации по устранению неисправностей: Проверить соединение разъемов пульта управления с блоком управления подогревателя.

Количество миганий до паузы: 10

Неисправность: Неисправность цепи датчика температуры входящей жидкости

Рекомендации по устранению неисправностей: Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв

Количество миганий до паузы: 11

Неисправность: Неисправность цепи датчика температуры исходящей жидкости

Рекомендации по устранению неисправностей: Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв

Количество миганий до паузы: 12

Неисправность: Перегрев теплообменника

Рекомендации по устранению неисправностей: Проверить электронасос, наличие (уровень) охлаждающей жидкости, отсутствие воздушных пробок в жидкостной системе.

Введение

Подогреватель «ПРАМОТРОНИК 16ЖД24» – жидкостный, топливо — дизельное, с номинальным напряжением питания 24 В, предназначен для предпускового разогрева двигателя внутреннего сгорания с жидкостной системой охлаждения и автоматического поддержания теплового режима двигателя, а также отопления и автоматического поддержания температуры в кабине автомобилей семейства КАМАЗ.

Технические характеристики

Характеристики приведенные в таблице 1 даны при температуре окружающего воздуха +20 °С и номинальном напряжении 24 В. Допускаются отклонения ± 10 %.

Таблица 1 – Технические характеристики подогревателя

Параметры	Подогреватель «Прамотроник 16ЖД24»
Напряжение питания, В	24
Применяемое топливо	Дизельное топливо по ГОСТ 305 (В зависимости от температуры окружающего воздуха)
Теплоноситель	Тосол, антифриз
Теплопроизводительность на режимах: * Потребляемая мощность указана без учета мощности электронасоса (помпы). Требования безопасности и предупреждения 1. Ремонт подогревателя должен производиться организациями и лицами, имеющими разрешение от производителя. 2. Подключение подогревателя должно осуществляться по 2-х проводной схеме непосредственно к аккумуляторной батарее, независимо от «массы» автомобиля. 3. Запрещается подключение подогревателя к электрической цепи автомобиля, на котором отсутствует аккумуляторная батарея. 4. При монтаже и демонтаже подогревателя должны соблюдаться меры безопасности, предусмотренные правилами проведения работ с электрической сетью и топливной системой автомобиля. 5. При проведении электросварочных работ на автомобиле или ремонтных работ на подогревателе необходимо отключить его от аккумуляторной батареи. 6. Запрещается применять подогреватель в местах, где могут образовываться и скапливаться легковоспламеняемые пары, газы или большое количество пыли. 7. Запрещается пользоваться подогревателем при стоянке автомобиля (АТС) в закрытых помещениях (гараже, мастерских и т.п.) во избежание отравления выхлопными газами. 8. При заправке автомобиля топливом подогреватель должен быть выключен. 9. Во избежание коробления пластмассовых деталей, вскипания теплоносителя внутри подогревателя и выхода из строя датчиков температуры, запрещается разъединять электрические разъемы, отключать от электропитания подогреватель до окончания цикла продувки. 10. После выключения подогревателя повторное включение должно быть не ранее чем через 5÷10 секунд. 11. При появлении неисправностей в работе подогревателя необходимо обращаться в специализированные ремонтные организации, уполномоченные заводом-изготовителем. 12. При мойке автомобиля запрещается направлять струю воды под давлением более 2 bar на элементы, входящие в состав подогревателя. 13. При переходе автомобиля в брод, уровень воды не должен превышать уровень выхлопной трубы подогревателя. При несоблюдении вышеперечисленных требований потребитель лишается прав на гарантийное обслуживание подогревателя. Устройство и работа подогревателя 1. Подогреватель работает независимо от автомобильного двигателя. Он является основным узлом в системе подогрева охлаждающей жидкости двигателя автотранспортного средства. 2. Запуск и выключение подогревателя осуществляется «вручную» с помощью пульта управления. Рис.1 Схема электрических соединений подогревателя «ПРАМТРОНИК 16ЖД-24» 3. Управление подогревателем осуществляется пультом управления, который располагается на приборной панели транспортного средства. На лицевой панели пульта введена ручка поз.1 (рис.2) потенциометра для задания температуры воздуха внутри салона автомобиля. Температура может задаваться от +15 °С до +30 °С (одно деление на панели пульта соответствует повышению температуры на 3 °С). На лицевой панели пульта, расположены кнопка Пр1 (поз. 2) и кнопка Пр2 (поз. 3). Кнопки предназначены для включения и выключения подогревателя по программе 1 и по программе 2 соответственно. Кнопки подсвечены зеленым светом, что показывает наличие напряжения в цепи питания подогревателя. На лицевой панели пульта управления также выведены светодиоды поз 4 и поз. 5 (см. рис. 2), которые показывают состояние подогревателя и программу, по которой работает подогреватель (см. таблицу 2). Рис. 2 Панель пульта управления Индикация Состояние подогревателя Индикация отсутствует Подогреватель выключен Зеленое свечение светодиодов поз.4 или поз.5. Подогреватель работает по программе 1 или программе 2 соответственно Кратковременное мигание светодиода поз.4 или поз.5 красным светом с сопровождением звукового сигнала. В подогревателе обнаружена неисправность Трехкратное совместное кратковременное мигание светодиодами поз.4 и поз.5 красным светом. Подогреватель находится в режиме блокировки 4. После нажатия кнопки Пр 1 или Пр 2 для запуска подогревателя, блок управления диагностирует все элементы системы управления и их цепи питания. При исправном состоянии всех элементов, блок управления начинает работу подогревателя по заданной программе, при нажатии кнопки Пр 1 (поз.2) начинается работа подогревателя по программе №1, а при нажатии кнопки Пр 2 (поз. 3) по программе № 2. 5. Если по каким-либо причинам не произошел запуск подогревателя, то процесс запуска подогревателя автоматически повторяется. После 2-х неудачных попыток запуска подогревателя происходит автоматическое выключение. В это время осуществляется продувка подогревателя в течение 3 минут. Такая продувка осуществляется при возникновении любой неисправности подогревателя. После окончания продувки отключается электронасос. Код неисправности высвечивается и сигнализируется в течение 10 минут. Коды неисправности приведены в таблице 3. Код неисправности можно снять кнопкой соответствующей программы, путем нажатия и удерживания ее в нажатом состоянии в течение 5 секунд. 6. При нажатии кнопки Пр 1 (поз. 2) подогреватель работает по программе № 1, которая предусматривает быструю подготовку (подогрев) двигателя к запуску. При достижении температуры +80 °С подогреватель переходит в режим ожидания, т.е. нагрев охлаждающей жидкости прекращается, а электронасос продолжает работать. Индикация работы подогревателя в это время включена. Режим «ожидания» продолжается до снижения температуры охлаждающей жидкости до температуры +55 °С. При достижении этой температуры блок управления запускает подогреватель и отрабатывает программу № 1 вновь. Подогреватель может быть выключен в любой момент работы повторным нажатием кнопки Пр 1 (поз. 2), или переведен в работу на программу № 2 нажатием кнопки Пр 2 (поз. 3). При работе подогревателя по программе № 2, блок управления по сигналу с датчика температуры входящей жидкости при достижении жидкости температуры +40 °С, включает вентилятор отопителя кабины (если отопитель штатно подключен на автомобиле), начинается нагрев воздуха в кабине и поддержания температуры воздуха, которая задана на пульте управления. Подогреватель автоматически поддерживает заданную температуру в кабине автомобиля. Температура в кабине автомобиля замеряется: Регулировка температуры осуществляется включением и выключением вентилятора отопителя кабины. При достижении температуры в +70 °С подогреватель переходит в режим ожидания, т.е. нагрев охлаждающей жидкости прекращается, а электронасос продолжает работать. Индикация работы подогревателя в это время включена. При достижении температуры +40 °С, блок управления включает подогреватель и вновь отрабатывается программа № 2. Рекомендации 1. Для обеспечения длительной работоспособности подогревателя рекомендуется один раз в месяц в течение всего года (в том числе и в теплый период года) кратковременно включать подогреватель примерно на 5 минут. Включение производить при температуре окружающего воздуха у пульта управления и датчика температуры ниже +30 °С. Таким образом, можно исключить залипание подвижных частей топливного насоса (которое может возникнуть от некачественного топлива). 2. Надежная работа подогревателя зависит от применяемого топлива в зависимости от температуры окружающей среды. Рекомендуемые виды топлива приведены в таблице 2. Температура окружающей среды, °С Вид топлива или смеси До 0 Топливо дизельное Л-0,2-40 или Л-02-62 ГОСТ 305-82 От 0 до минус 5 Топливо дизельное З-0,2 минус 45 ГОСТ 305-82 От минус 5 до минус 20 Смесь дизельного топлива З-0,2 минус 45 ГОСТ 305-82 (70 %) с керосином КО-25 или КО-20 ТУ 38.401-58-10-90 (30 %) Ниже минус 20 Топливо дизельное А-0,4 ГОСТ 305-82 или смесь дизельного топлива З-0,2 минус 45 ГОСТ 305-82 (50 %) с керосином КО-25 или КО-20 ТУ 38.401-58-10-90 (50 %) 3. При несвоевременном переходе на зимнее топливо может не произойти запуск подогревателя или во время работы произойдет его отключение. Возможные неисправности. Причины и методы их устранения 1. На пульте управления не подсвечиваются кнопки Пр1 (поз. 2) и Пр 2 (поз. 3) (см. рис. 2). Проверить наличие напряжения питания (Uном=24 В) в колодке автомобиля XS3 (см. рис. 1). При исправном состоянии вышеперечисленных элементов заменить блок управления. 2. Все возможные неисправности которые могут возникнуть при работе подогревателя выводятся в виде кодов неисправностей на пульт управления. Каждый код неисправности выводится в виде повторяющихся миганий и пауз светодиода поз. 4 или поз. 5 (см. рис. 2) (красного цвета) и сопровождается звуковым сигналом. Внимание: Звуковой сигнал в это время может отключаться, нажатием и удержанием кнопки соответствующей программы в течение 2÷3 сек. Количество миганий до паузы: 1 Неисправность: Напряжение на АКБ не в норме Рекомендации по устранению неисправностей: Проверить напряжение на разъеме. Напряжение должно быть от 20÷30 В. При напряжении менее 20 В, зарядить АКБ или заменить. При напряжении более 30 В проверить регулятор напряжения. Количество миганий до паузы: 2 Неисправность: Использованы две попытки запуска Рекомендации по устранению неисправностей: Проверить наличие топлива в топливном баке, отсоединить топливопровод от подогревателя и проверить подачу топлива, при отсутствии топлива проверить работу топливного насоса, при необходимости заменить. Проверить воздухозаборный фильтр и выхлопную трубу на засорение. Проверить индикатор пламени на обрыв цепи, при необходимости заменить. Количество миганий до паузы: 3 Неисправность: Прерывание пламени в камере сгорания Рекомендации по устранению неисправностей: Проверить количество подаваемого топлива. Проверить воздухозаборный фильтр и выхлопную трубу на засорение. Проверить индикатор пламени на обрыв цепи, при необходимости заменить. Количество миганий до паузы: 4 Неисправность: Неисправность электронасоса Рекомендации по устранению неисправностей: Проверить цепь электродвигателя со жгутом на обрыв и короткое замыкание. Сопротивление между выводами должно быть Количество миганий до паузы: 5 Неисправность: Неисправность топливного насоса Рекомендации по устранению неисправностей: Проверить жгут топливного насоса на обрыв и короткое замыкание, не отсоединяя его от насоса. Сопротивление между выводами должно быть Количество миганий до паузы: 6 Неисправность: Неисправность цепи датчика температуры окружающей среды Рекомендации по устранению неисправностей: Проверить соединение разъемов пульта управления с выносным датчиком температуры окружающей среды, проверить жгут на обрыв Количество миганий до паузы: 7 Неисправность: Неисправность цепи электродвигателя нагнетателя воздуха Рекомендации по устранению неисправностей: Проверить цепь электродвигателя, при необходимости заменить нагнетатель воздуха. Количество миганий до паузы: 8 Неисправность: Неисправность свечи накаливания Рекомендации по устранению неисправностей: Проверить цепь свечи. Сопротивление холодной свечи должно быть 1,1 Количество миганий до паузы: 9 Неисправность: Отсутствие связи с пультом управления Рекомендации по устранению неисправностей: Проверить соединение разъемов пульта управления с блоком управления подогревателя. Количество миганий до паузы: 10 Неисправность: Неисправность цепи датчика температуры входящей жидкости Рекомендации по устранению неисправностей: Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв Количество миганий до паузы: 11 Неисправность: Неисправность цепи датчика температуры исходящей жидкости Рекомендации по устранению неисправностей: Проверить разъем соединения датчика с блоком управления, проверить жгут на обрыв Количество миганий до паузы: 12 Неисправность: Перегрев теплообменника Рекомендации по устранению неисправностей: Проверить электронасос, наличие (уровень) охлаждающей жидкости, отсутствие воздушных пробок в жидкостной системе. Гарантийные обязательства 1. Гарантийный срок эксплуатации подогревателя соответствует гарантийному сроку автомобиля; 2. В течение гарантийного срока неисправности, возникшие по вине изготовителя, устраняются персоналом уполномоченных сервисных центров с поставкой требуемых запасных частей за счет изготовителя. 3. Изготовитель не принимает претензии на некомплектные подогреватели, подогреватели с механическими повреждениями и с нарушением гарантийной пломбы. 4. Настоящая гарантия не распространяется на дефекты, возникшие в результате: Источник ← к какой нервной системе относится блуждающий нерв что такое тематическая группа в русском языке → Вам также понравится Что указывается на лицевой стороне технологической карты в кулинарии 18.12.202311.07.2022 admin 0 что такое репродукция у женщин 15.12.202307.07.2022 admin 0 что такое ткань масло описание 14.12.202309.07.2022 admin 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
