Что такое потолочное отопление
Потолочная система отопления для загородного дома

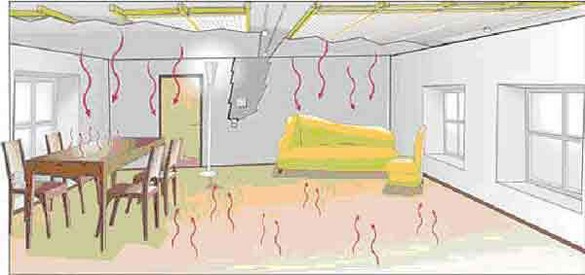

При потолочной системе отопления тепловая энергия выделяется отопительными элементами, расположенными над отделочным материалом потолка, в виде инфракрасного низкочастотного излучения. Преимущество теплоотдачи путем излучения заключается в немедленном эффекте нагрева поверхности объектов (пола, стен, мебели, человеческого тела), которые, в свою очередь, передают тепло воздуху. Благодаря прямому тепловому излучению, температуру воздуха можно поддерживать на 1-3°С ниже, чем при других способах отопления. При этом исключается избыточный нагрев воздуха, происходит выравнивание температуры между полом и потолком, что позволяет снизить энергозатраты до 40%.
Преимущества излучающих инфракрасных обогревателей:
— не сжигают кислород, не выделяют продукты горения, не изменяют влажность в помещении;
— равномерное распределение тепла без принудительного движения воздуха, поднимающего пыль;
— оборудование не занимает полезной площади, высвобождая свободное пространство;
— легкий и быстрый монтаж и демонтаж с возможностью повторной сборки и эксплуатации;
— пожаробезопасность, класс защиты IP 44;
— высокая эффективность обогрева, КПД 95%;
— бесшумная работа, экологическая безопасность;
— не требуют технического обслуживания;
— снижение затрат: по сравнению с традиционными системами отопления, экономия составляет от 40 до 70%;
— электромагнитные поля данных приборов находятся на фоновом уровне и значительно меньше многих бытовых электроприборов;
— возможность отопления помещений с большой высотой потолков (до 24 м);
— срок эксплуатации оборудования более 25 лет;
— работа оборудования не зависит от перепадов напряжения и временного отключения электроэнергии.
«КРАСНАЯ ЛИНИЯ»
журнал современных строительных технологий
line-red.spb.ru
Что такое потолочное отопление, его преимущества и нюансы монтажа
Одним из важнейших факторов при устройстве коммуникационных систем здания является максимальный коэффициент полезного действия и экономичность их эксплуатации. Особенно это касается систем отопления.
Принцип работы потолочного отопления
Одним из самых экономных и энергоэффективных способов обогрева на сегодняшний день является потолочное. Этот инновационный способ представляет собой инфракрасную пленку с отражателем и с вмонтированными в нее резисторами. Говоря другими словами – это двухслойная алюминиевая фольга, между слоями которой проходит электрическое напряжение.
Нюансы монтажа и расчета
Мощность изготавливаемого производителями лучистого обогревателя составляет от 125 Вт до 150 Вт. В ширину он может быть от 30 до 120 см, в длину – от 1 до 7 м. Сложность монтажа данного прибора будет зависеть от его размеров и характеристик потолочного покрытия.
Чаще всего применяют обогреватели мощностью 150 Вт. Однако в каждом конкретном случае требуется расчет, произведенный специалистом. Здесь очень важны технические параметры помещения: размер, высота потолка, характеристики отделочного и теплоизоляционного материала, и др.

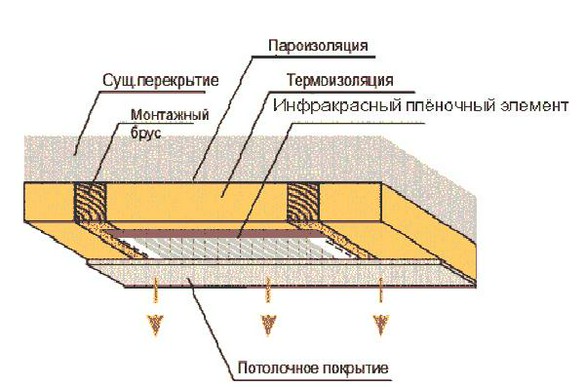

Устанавливать пленочный обогреватель следует между основным потолочным покрытием и теплоизоляционным слоем. При этом покрытие обогревательным слоем не должно превышать 50 % потолка. Как правило, располагаются обогреватели вдоль стен. Во-первых, такое расположение увеличивает теплоотдачу стеновых перекрытий, во-вторых, остается достаточно места для монтажа осветительных приборов. Использование лучистых обогревателей предполагает возможность декоративной отделки потолка любыми материалами, кроме металлических. Дополнительным плюсом для застройщиков стал тот факт, что устройство данной системы не требует никаких разрешительных документов, что существенно экономит бюджет. В целом монтаж инфракрасных обогревателей прост и сравнительно недорог.
В среднем, потребляемая мощность потолочного обогревателя составляет около 55 Вт на 1 метр отапливаемой площади. При достаточном тепло барьере дома расходы на электроэнергию составят, приблизительно, 6 кВт на 100 кв. м жилой площади. Если сравнить эти показатели с отоплением по средствам электрических конвекторов, то очевидно, что затраты на электричество снижены в три и более раза. Не зря производители инфракрасных обогревателей позиционируют данный способ, как самый энергосберегающий.
Преимущества инфракрасного отопления
Этот способ является одним из самых экологичных и естественных. Не секрет, что самым комфортным теплом для всего живого является солнечное тепло. Система инфракрасного отопления работает по принципу отдачи лучей того же спектра, что и солнечные. При этом не сжигает кислород, не поднимает пыль в воздух. Эффективность же данного способа отопления прямо пропорциональна теплоизоляционным характеристикам помещения. Если ссылаться на ГОСТ, то тепловая защита здания должна соответствовать СНИп 23-02-2003, согласно которому потери тепла в здании должны быть снижены максимально.
Еще одним преимуществом данного способа отопления является его безопасность. Невысокое напряжение внутри отражающей фольги исключает возможность возгорания. Надежность обогревателя обеспечивается благодаря тому, что резисторы в пленку монтируются отдельными модулями: при механическом повреждении одного рабочими остаются все остальные.
О максимальном сроке эксплуатации обогревателей пока говорить трудно, поскольку такие приборы еще не опробованы временем, однако производители гарантируют системе инфракрасного отопления не менее двадцати пяти лет работы и два года гарантии на выявление возможных дефектов.
Данная система отопления, бесспорно, подойдет для любого помещения, но особенно хороша она для использования в деревянных домах. Все дело в том, что дерево в период осадков обильно впитывает влагу, что приводит к его деформации. Как минимум, брус темнеет, как максимум – гниет и становится хорошей средой для размножения древесных паразитов и грибка. В конечном итоге все это приводит к разрушению всей постройки. Лучевой обогреватель в данном случае – лучшая защита от влаги и промерзания. Благодаря тому, что от потолка, в первую очередь, нагреваются стены, а также мебель и другие предметы, в помещении стабильно поддерживается умеренное тепло, что создает оптимальный микроклимат для древесины.
Разработчики системы инфракрасного отопления позаботились об эффективности, безопасности и экономичности продукции – самых главных критериях данных коммуникаций. Сегодня данные системы используются во многих странах мира и получают массу положительных отзывов.
Преимущества и недостатки потолочного отопления
Здравствуйте, друзья. Сегодня поговорим о потолочном отоплении. Панельное отопление имеет много преимуществ перед традиционным радиаторным отоплением. Поскольку такое отопление передает тепло в основном за счет излучения, а не конвекции, он не распространяет пыль в воздухе при обогреве помещений. Распределение температуры в отапливаемых помещениях также более благоприятное, потому что оно более равномерное.
Важным преимуществом панельного отопления является также то, что современные нагревательные устройства, такие как конденсационные котлы и тепловые насосы, очень хорошо работают с ним.
Дополнительным преимуществом этого типа отопления является то, что если выбрать тепловой насос то можно охлаждать дом по низкой цене в жаркое лето. Преимущества панельного отопления заставляют все больше и больше людей использовать его. В основном это теплые полы.
Традиционный теплый пол на водной основе по-прежнему является наиболее распространенным типом панельного отопления в одноквартирных домах, особенно на первом этаже. Основным элементом панельного отопления являются капиллярные маты из тонких пластиковых трубок, соединенных с участками подающей и обратной труб.
Потолочное отопление
Потолочное отопление менее популярно, работает оно аналогично напольному отоплению. В него также подается вода с максимальной температурой 30°C, для обогрева дома, и около 18 ° C для охлаждения. Как и пол с подогревом, потолочное отопление обеспечивает равномерное распределение температуры в отапливаемых или охлаждаемых помещениях и не вызывает подъема пыли.
Препятствием к такому типу отопления, возможно, является тот факт, что некоторые люди боятся нагрева, направленного сверху, забывая, что с детства привыкли к теплу, которое приходит каждый день с неба, то есть от солнца.
Потолочное отопление не имеет ничего общего с лучистыми обогревателями, которые нагреваются локально, в то время как окружающая среда остается холодной. Работает так же, как и теплый пол, за исключением того, что нагревательные кабели излучают тепло в направлении пола, а не наоборот.
В этом есть свои преимущества. В случае теплых полов, напольные покрытия ограничивается только теми видами, которые не будут теплоизолировать греющие кабели. С потолочным отоплением такой проблемы нет, на пол можно стелить не только традиционный паркет, но и толстые ковры.
Система потолочного отопления удерживает гораздо меньше воды, что позволяет легче и быстрее поднимать и понижать температуру в ней.
При этом поверхность нагрева, несмотря на малый диаметр труб, у потолочного отопления почти в четыре раза больше, чем у теплого пола. Это значит, что с его помощью можно обогреть или охладить дом намного быстрее, чем с помощью теплого пола.
Дополнительное влияние оказывает способ отделки отопительной установки. Нагревательные кабели в системе «теплый пол» покрыты слоем бетонной стяжки толщиной 7-8 см с очень большой теплоемкостью. При потолочном отоплении капиллярные маты заделывают тонким слоем штукатурки или покрывают гипсокартоном. Все это означает, что с потолочным обогревом эффект обогрева или охлаждения ощущается примерно через десяток минут, а с напольным отоплением придется подождать до нескольких часов.
Потолочное охлаждение
Тепловой насос и панельное отопление позволяют относительно дешево и комфортно охлаждать дом в летнюю жару. При использовании теплого пола существует вероятность конденсации водяного пара на полу, поскольку летом влажность воздуха обычно очень высока.
Влажный пол, особенно если это керамическая плитка, не только неприятен для жителей, но и опасен тем, что на нём легко подскользнуться. Потолочное отопление таких рисков не несет.
Монтаж потолочного отопления
Капиллярные маты можно монтировать непосредственно на нижние поверхности монолитных потолков. Установка потолочного отопления крепится к железобетонному перекрытию, его можно спрятать в штукатурке такой же толщины, как если бы на нем были только электрические провода. Капиллярные маты можно крепить к железобетонному потолку напрямую, без дополнительной теплоизоляции, если над ним находится жилая комната.
Большим преимуществом капиллярных матов является то, что их без проблем можно установить на чердаке, как на скатной крыше, так и на уровне воротника. На скатах кровли капиллярные маты следует отделить от её утеплителя пароизоляцией с отражающим слоем или тонкой светоотражающей пленкой.
Система потолочного отопления на чердаке встраивается гипсокартоном так же, как и в случае другого типа отопления на чердаке. Капиллярные маты, используемые для потолочных систем отопления, также могут быть установлены на стены, на потолки и полы вместо традиционных нагревательных кабелей с большого диаметра.
Энергоэффективный дом
Потолочное ПЛЭН отопление. Мифы и факты
Низкотемпературное потолочное ПЛЭН отопление позиционируется производителем как энергоэффективное. Это инфракрасная пленка с отражателем, в которую вмонтировано несколько слоев резисторов.
Что такое ПЛЭН, можно понять из цитаты с сертификата продукта:
«Пленочный лучистый нагревательный элемент номинальной мощностью от 50 до 570 Вт удельной мощностью 100-150-175 ВТ на м2. Номинальное напряжение 12, 24, 36, 55, 73, 110, 220В. Класс защиты IP67, ширина полотна 0,35,051,0,65 м, длина полотна от 1 до 5 м с интервалом 0,6 м толщина не менее 390 мкм, пленочное полотно на основе 3 слоев сополимера полиэтилентерефталата и сополимера этилена с винилацетатом. Между вторым и третьим слоями располагается токопроводящий нагревательный элемент — лента холоднокатанная 13 мкм»
Инфракрасное излучение и длина волны в ПЛЭН
Как работает инфракрасное излучение в пленочном нагревателе? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.
ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.
Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.
Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже. Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.
Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.
Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон. Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.
Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.
Сертификаты пленочных лучистых электронагревателей
ГОСТ Р 52161.2.96-2006 относится к безопасности бытовых и аналогичных электрических приборов, в частности к гибким листовым нагревательным элементам для обогрева жилых помещений. Очень интересно было почитать, какие требования предъявляются к такого рода отоплению, и какие именно исследования проводятся и НЕ ПРОВОДЯТСЯ. Рекомендую ознакомиться, всего 26 страниц.
Этот ГОСТ имеет посредственное отношение к пленочным низкотемпературным инфракрасным нагревателям. Остальные сертификаты вас также заинтересуют, если вникнуть в нормативную базу зашифрованных в кодах и цифрах документов.
Мифы и факты о потолочном ПЛЭН отоплении
Вопросы, на которые менеджеры по продажам ПЛЭН не дают ответов
Пытался найти видео-отзыв реальных пользователей потолочного отопления, но кроме роликов НТВ и рекламных видеопрезентаций так и не нашел ничего.
Сколько стоит потолочное ПЛЭН отопление?
Приблизительный расчет сколько стоит ПЛЭН на квартиру 40 м2: кухня 12 метров, комната 17 метров, ванная комната 4,6 метров.
По рекомендации производителя, греющая пленка должна покрывать около 80% площади потолка (27 метров пленки). В стоимость монтажа ПЛЭН я не добавлял отделочные работы по сокрытию этой красоты под декоративную отделку и стоимость электропроводки. В таблице есть цена фирмы на проводку за погонный метр, можно примерно прикинуть.
«Грубо» сравню цену на инфракрасное потолочное отопление со стоимостью конвекторов на ту же квартиру.
Конвекторы для квартиры 40 м2. Полный фарш: программатор либо радиопульт, объединение в единую систему отопления, возможность программирования, встроенный стабилизатор (от 150В до 242В). Не включаю стоимость электропроводки.
А если подойти к выбору конвектора более хладнокровно, то сумму смело можно уменьшить раза в полтора — на Noirot свет клином не сошелся, и каждый приличный конвектор программируется отдельно, без радиоуправления и других примочек. По этому поводу написал статью Как выбрать конвектор для основного отопления, в ней есть обзор рынка и параметры выбора обогревателей.
Кому нужен ПЛЭН?
Если любой другой способ обогрева недоступен, можно попробовать и потолочное ПЛЭН отопление.
Любое электроотопление затратно, какую бы энергоэффективность не заявляли в рекламе. Его монтаж и использование никогда не окупятся по сравнению с газом, даже при наличии многозонного счетчика. Поэтому взвесьте все за и против, прежде чем завязывать систему отопления на неуниверсальном варианте.
Выше я уже обращал внимание на то, что система с жидким теплоносителем может всегда перейти с электрокотла на газовый или твердотопливный котел. С пленочным теплым потолком уже ничего не поделаешь. Если вы остановились на ИК обогревателях, то обратите внимание на более традиционные системы с другими температурами.
В конце концов, есть еще электрические теплые полы, и даже пленочные инфракрасные.
Система «тёплый потолок», или отопление наоборот
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
Инженеры компании, взяв за основу систему тёплого пола, решили избавиться от такого технологического этапа, как заливка стяжки. Вместо этого они сконструировали плоскую легкую панель толщиной 2.5 см, внутри нее находятся трубки, уложенные змейкой, по которым циркулирует жидкость.
Запатентовав систему, итальянцы вышли со своим предложением на североамериканский рынок – территорию, где люди традиционно предпочитают отапливать дома воздушной системой отопления.
Наши панели излучают приятное лучистое тепло, которое комфортно воспринимается организмом. Это позволяет снизить температуру отопления в помещении и, соответственно, сэкономить на оплате счетов за энергоносители. Кроме этого, «невидимая» теплоизлучающая панель, в отличие от обычных радиаторов, не портит внешний вид комнат.
Если рассмотреть панель в разрезе, то можно увидеть основу, изготовленную из вспененного пенополистирола. На нее нанесена подложка из алюминия с профрезерованными канавками, куда укладываются трубки с двумя встроенными жидкостными контурами.
Сверху панель закрывается стандартным листом гипсокартона, под последующую декоративную отделку. Панели можно красить, клеить на них плитку и т.д.
В зависимости от сезона, в трубки подаётся горячая или холодная вода. Соответственно, система работает на отопление или охлаждение помещения.
Для простоты монтажа панелей конструкторы разработали специальный адаптер, с помощью которого трубы можно быстро соединить.
Чтобы при монтаже панелей рабочие не повредили трубопроводы, с внешней стороны гипсокартонного листа нанесена специальная разметка, на которой отмечены места для вкручивания саморезов. Также панели можно разрезать по разметочным линиям, соединять друг с другом, наращивая площадь и мощность системы отопления.
Авторы разработки подчёркивают, что систему можно использовать как для отопления частных домов, так и больших помещений офисного типа. Благодаря хорошей теплоотдаче, панели быстро выходят на заданный тепловой режим, но, из-за небольшой массы (в отличие от системы тёплого пола и фундамента УШП, что особенно важно для каркасников) не работают, как теплоаккумулятор.
Для удобства управления разработана специальная система, включающая в себя датчик температуры и блок, регулирующий температуру термопанелей.
