48. Немного о пистонах

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Дорогие друзья, привет!

Работа над шумо- и виброизоляцией идет полным ходом, однако выкладывать промежуточный отчет не вижу смысла. Тем не менее хочу написать о пистонах, используемых в автомобилях KIA для крепления пластика к металлу. Ведь ни для кого не секрет, что как бы аккуратно вы не осуществляли демонтаж и монтаж обшивки, все равно пистоны могут внезапно сломаться. Данная запись будет полезна прежде всего киаводам.

После демонтажа и частичного монтажа пластика салона я столкнулся с поломкой некоторых пистонов, а потому решил создать тех. запас. Купил 4 вида пистонов.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

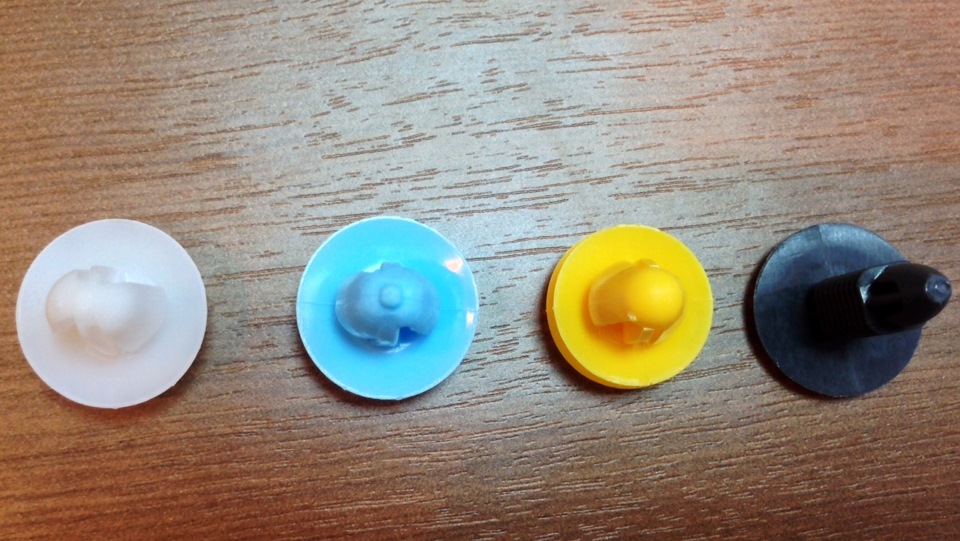

Несмотря на схожесть шляпок первых трех пистонов, они все-таки отличаются. Поехали по порядку.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Для чего используется? Да без понятия. При разборке багажника, задней полки и сопутствующего пластика на стенках мне такие пистоны не встретились. Однако я увидел код в БЖ одного киавода, а потому решил купить. Возможно, встретится при разборке двери. MUST HAVE!

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Используется на боковой обшивке пластика внутри салона. Этих поганцев у меня сломалось штуки 3. Советую брать побольше. Также однозначно MUST HAVE!

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Короче, чем голубой. По ощущениям, более мягкий. Используется как в обшивке салона, так и для крепления пластиковой рейки около замка багажника. Сломать из-за мягкости труднее, однако мне это удалось. Берите, однозначно понадобятся. MUST HAVE!

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

В отличие от трех предыдущих пистонов является внешним фиксатором обшивки. То есть шляпки этих пистонов видно, когда открываете багажник. Возможно, используется где-то еще, но пока что встретил только в багажном отсеке. MUST HAVE. Покупать совсем необязательно, ибо сломать крайне трудно. Однако если постоянно вставлять и вынимать их, могут пропасть свойства фиксирования. Купил чисто для успокоения совести.

Вот эти четыре пистона крайне необходимо приобрести для того, чтобы при сборке не попасть впросак. В обычных магазинах конкретно такие пистоны найти мне не удалось, поэтому заказывал традиционно в Автодоке. Цена совершенно разная, зависит от поставщика и сроков поставки. Однако если разделить общую сумму на количество пистонов, у меня получились затраты в размере 12 рублей за пистон (от 6 до 18 рублей).

Всем добра, мира, тихих машин. Киаводам настоятельно рекомендую сохранить запись в альбом, это полезно.

Источник

Клипсы и пистоны для автомобилей: как выбирать и где

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Кто бы мог подумать, что за этой едва ли не самой мелкой деталькой автомобиля может стоять столько проблем и столько тонкостей! В каталогах компаний, специализирующихся на этих изделиях – по несколько тысяч наименований. Что нужно знать о клипсах и пистонах?

Пластиковые детали крепления начали массово появляться на автомобилях с распространением пластика как конструкционного материала. Их принципиальное отличие от металлических винтов и саморезов – в использовании для фиксации собственной упругости. И ниже мы объясним, что именно это свойство обычно является ключевым с точки зрения качества и критерия выбора клипс.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Часто пластиковые пистоны продаются комплектами с большим количеством экземпляров – из расчета на профессионалов автосервиса

Так называемые клипсы применяют там, где нужно устроить скрытое или малозаметное крепление определенных нетяжелых и не силовых деталей – панелей облицовки, декоративных молдингов, защитных экранов, бамперов и тому подобное.

Все клипсы работают по принципу гвоздя – будучи так или иначе пропущенным через деталь, пистон закрепляется в основе одним из своих концов. Но несмотря на одинаковый принцип работы, клипсы имеют тысячи разновидностей. Игнорируя возможность унификации, автопроизводители чуть ли не на каждой модели устанавливают оригинальные клипсы, приспособленные к конкретному месту и конкретной детали.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Иногда клипса лишь поддерживает определенный элемент – пучок проводов, тягу замка. Такой элемент можно успешно заменить стяжкой или другим подручным средством

Как подбирать клипсы

Конечно, лучше всего для автомобиля использовать «родные» клипсы, предназначенные именно для данного авто и для данной детали. Но оригинальные пистоны иногда стоят немало (до нескольких долларов), да и на поиск и доставку иногда может уйти несколько дней. Поэтому часто автовладельцы вынуждены подбирать эти детали из тех, что есть в наличии. Ошибка при выборе чревата такими неурядицами:

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

В интернете продается много наборов пистонов к наиболее популярным моделям авто. В данном комплекте также инструменты для демонтажа

Подбирая “неродные” пистоны, имейте в виду, что клипсы есть двух видов: те, в которых имеют значение размеры только одной стороны (которая входит в отверстие и фиксируется там) и те, в которых важна геометрия с обеих сторон.

Где покупать клипсы

От места покупки пистонов зависит их качество, а то и вообще пригодность к использованию на вашей машине

В некоторых случаях клипса является промежуточной деталью, тогда заменить ее аналогом гораздо сложнее

Можно ли использовать клипсы повторно

Во-первых, это зависит от типа пистона, ведь есть такие, что в принципе не допускают повторного использования. Также многое зависит от марки вашего авто. Авторитетные бренды используют пистоны из эластичного материала запрограммированной упругости, которые при аккуратном демонтаже часто остаются пригодными к повторному использованию. Но не забывайте, что даже немного поврежденный оригинальный пистон, установленный во второй раз, может вести себя как худшее изделие с китайского сайта. Кстати, на многих китайских автомобилях неадекватные клипсы бывают установлены с завода – из-за чего при разборке облицовки даже опытные мастера ломают декоративные панели. Имейте это в виду, когда будете определяться с качеством клипс.

Рекомендация Авто24

Относитесь к клипсам и пистонам так, как конструкторы задумали это с самого начала – то есть как к одноразовым изделиям. Поэтому собираясь что-то разбирать или собирать в интерьере, имейте определенный запас этих деталей – на случай того, что несколько пистонов могут если не сломаться, то потеряться.

Источник

Про крепежные клипсы для автомобилей

Отдельные элементы современных автомобилей соединены между собой при помощи самых разнообразных способов: сварки (обычной или лазерной), болтов, саморезов, хомутов и так далее. В качестве промежуточного технологического крепления (а, иногда и в качестве основного) сегодня широко используют пластиковые пистоны для автомобилей. Эти удобные крепежные элементы значительно облегчают как процесс заводской сборки, так и последующее обслуживание в период эксплуатации. По своей конструкции, размерам и назначению они весьма разнообразны. Рассмотрим основные типы, которые автомобилисты наиболее часто применяют при самостоятельном обслуживании или ремонте своих транспортных средств.

Назначение и конструкция

Основное назначение пистонов для автомобилей – с помощью них можно быстро зафиксировать любую деталь. Конструктивно они представляют собой защелкивающиеся клипсы. Одну сторону такой клипсы фиксируют на самой детали, которую необходимо прикрепить к корпусу; другую, которая имеет вид «тюльпана» или «елочки», вставляют в отверстие. При сильном нажатии выступающие части конструкции клипсы сдавливаются, входят в отверстие, затем расширяются (вследствие пружинящих свойств пластика) и плотно фиксируются в металле корпуса.

Такие приспособления применяют, как самостоятельные крепления (особенно это касается деталей, не испытывающих больших механических нагрузок, например, для установки декоративных молдингов), либо как дополнительные технологические.

Что крепят с помощью клипс в современных автомобилях

По способу применения все пистоны можно разделить (хотя, и весьма условно) на три основные группы:

Прочность современных пластиков (из которых, в основном, и изготовлены пистоны) позволяют применять клипсы для крепления:

Инструмент для демонтажа

Для установки клипс применять специальный инструмент нет необходимости. Их фиксируют, как правило, сильным нажатием. А вот вопрос, как аккуратно снять клипсы для их последующего повторного использования, иногда приводит автолюбителей в замешательство. Сделать это достаточно просто, если для демонтажа использовать специальные приспособления – съемники, которые производят двух видов:

Металлический ручной съёмник представляет собой плоскую отвертку с раздвоенным «жалом», загнутым под удобным углом. Чтобы извлечь застрявший в отверстии пистон, достаточно аккуратно подсунуть раздвоенный конец изделия под выступающую часть клипсы и нажать на ручку. Цена на такие приспособления от Jinhf, Cnikesin или Vodool в зависимости от размеров составляет 150÷250 рублей за штуку.

Чтобы не повредить лакокрасочное покрытие автомобиля лучше воспользоваться изделиями из пластика. Набор таких приспособлений (от 4 до 11 штук в комплекте) для извлечения пистонов и заглушек от Vvcesidot, Dwcx или Carprie обойдется в 170÷600 рублей.

Для тех же, кто занимается ремонтом и обслуживанием постоянно, целесообразнее приобрести механическое приспособление от Boruit или Onever за 700÷900 рублей. Оно значительно сократит время демонтажа клипс, особенно при большом объеме работ (например, при подготовке машины к покраске с полным демонтажем внутренней обшивки и внешних навесных элементов).

Как выбрать клипсы необходимых размеров и конфигурации

Многообразие современного модельного ряда автомобилей, естественно предполагает не меньшее количество самых различных крепежных клипс, которые в них применяют для фиксации тех или иных элементов. Даже в одном конкретном автомобиле для крепления частей производитель применяет различные виды этих крепежных приспособлений.

Перед тем, как самостоятельно начинать любые работы по ремонту и обслуживанию своего транспортного средства, необходимо убедиться, что нужные клипсы имеются в продаже и приобрести их несколько штук (они понадобятся в том случае, если при демонтаже будут обнаружены пришедшие в негодность крепежные изделия). То есть, чтобы не заниматься хаотичными поисками необходимых расходных материалов, лучше позаботиться об этом заранее.

Как выбрать нужные клипсы:

Клипсы для крепления ковриков салона автомобиля

Практически, у всех современных автомобилей днище изнутри покрыто ковролином (или другим ворсистым синтетическим материалом). Для поддержания чистоты в салоне и облегчения его чистки основная масса автолюбителей пользуется автоковриками, выбор которых очень широк и разнообразен. Можно приобрести оригинальные изделия, предназначенные для установки в конкретную марку автомобиля. Бюджетный вариант – приобретение комплекта универсальных ковриков, которые достаточно просто адаптировать под размеры определенного автомобиля при помощи обыкновенных ножниц.

Однако эти защитные приспособления под ногами водителя постоянно сдвигаются, не только отвлекая внимание, но и зачастую просто мешая водителю нажимать на педали управления. Поэтому их надо надежно закрепить. При этом крепеж должен позволять быструю установку и съем (для производства их периодической мойки).

Комплект специальных пластиковых клипс позволит сделать это очень просто и быстро:

Теперь зафиксировать коврики можно простым нажатием на верхнюю часть клипсы. Снять их для мойки также достаточно просто.

На заметку! Сегодня в продаже имеются приспособления для фиксации ковриков, у которых нижняя часть клипсы выполнена в виде самореза. Для ее установки не потребуется демонтировать внутреннюю обшивку днища.

Клипсы для обшивки дверей

В процессе эксплуатации своего транспортного средства владельцу иногда приходится демонтировать обшивку автомобильных дверей. Например, если необходимо починить замок, стеклоподъемник, установить новые динамики, сменить электропроводку и так далее.

После того как откручены все болты и внутренняя панель двери снята, довольно часто можно наблюдать такую картину: некоторые клипсы остались на металлической конструкции, а некоторые вообще сломаны. Аккуратно извлекаем клипсы из металла, и устанавливаем их в панель обшивки, а сломавшиеся просто заменяем на новые.

Совет! Если вы четко знаете размер и конфигурацию крепежных клипс, то лучше заранее приобрести несколько штук прежде, чем приступать к работе.

Крепление решетки радиатора

Для чистки охлаждающих пластин радиатора от застрявшей между ними грязи защитную решетку достаточно часто приходится снимать и ставить на место. У многих моделей автомобилей она закреплена с помощью пластиковых пистонов, имеющих разъемную конструкцию. То есть каждая клипса состоит из двух частей: вставки (с внутренним отверстием и раздвижными лепестками) и фиксирующего штыря. Особенностью этих крепежных приспособлений является то, что они многоразового использования.

При демонтаже фиксирующий штырь наполовину выкручивают из вставки с помощью отвертки, после чего всю клипсу можно без особых усилий извлечь из отверстия. Монтаж производят в обратном порядке.

Клипсы для крепления электропроводки

При установке дополнительного оборудования (например, противотуманных фар или сабвуфера в багажник) все провода с технической точки зрения правильно будет зафиксировать вместе со штатными «косами» электропроводки. Их крепление представляет собой универсальное приспособление «2 в 1», то есть, клипса с зажимом-хомутом для фиксации кабелей (аналогичным обычной пластиковой стяжке), установленная в отверстие корпуса.

Процесс замены таких пистонов достаточно прост:

В заключении

Клипсы в автомобиле используют в самых разнообразных местах. Электрический люк не починишь, пока не снимешь обшивку потолка; лампочки в дублерах указателей поворота нельзя заменить без демонтажа локеров; и так далее. И чего-бы мы не коснулись, везде в качестве крепежа (хотя бы частичного) использованы пластиковые пистоны. Но если заранее приобрести необходимое количество этих универсальных фиксирующих изделий, а также приспособления для их удобного демонтажа, то процесс по разборке и последующей сборке любого элемента вашего транспортного средства можно произвести легко и быстро самостоятельно.

Источник

Универсальные пластиковые клипсы для автомобиля

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Продолжаю тему про неоригинальные клипсы для автомобиля.
В обзоре будет небольшой тест и применение клипс.

В лоте на выбор 200/440/500/1000 штук клипс разного типа и размеров (ассорти).

Уже были вопросы по этим клипсам в комментариях к обзору.
Речь идет про лот 200/440/500/1000 штук.
В общих чертах: клипсы среднего качества, пластик прозрачных и цветных — получше, черные чуть похуже, но функцию выполняют, особенно если не дергать их часто туда-сюда.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
В наборе несколько (около 30 видов — так в описании лота) различных клипс по своей форме, способу фиксации и размеру.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Есть смысл взять самый дешевый лот — 200 шт, подойдут в качестве универсальных взамен потерянных или сломанных.
Если конечно по каким-то причинам вы не выбрали себе оригинальные клипсы по каталогу для автомобиля.

Купить можно со склада в Китае или из наличия в РФ (по РФ доставка гораздо быстрее, чуть дороже).
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Самый маленький лот содержит «всего» 200 шт. пистонов — это небольшой пакет
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Все просто, насыпано в перемежку, специально точное количество каждого типа клипс нигде не указывается.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Постарался примерно разобрать по типам в кучки. Даже не поместилось на коврике. По большому счету, клипс немного. А нужных клипс еще меньше. Часть клипс составные (а считается как 2 типа и 2 клипсы).
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Деструктивный тест.

Клипсы подверглись длительной заморозке (-17 градусов), затем с помощью пассатижей, бокорезов и какой то матери были разломаны для проверки прочности.

Верхушка у розового пистона оказалась слабым местом. Замороженный пластик просто отломился. На фото хорошо видно место слома.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Дальше пошло тяжелее, но пластик в итоге был побежден.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Бокорезами кусается, можно при желании подогнать пистон по месту.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Черный пистон оказался невысокого качества. С мороза он крошился. Видимо или дешевое сырье или вторичное. Это качается именно для пистонов черного цвета.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
А вот зеленый — не вторичное сырье, вполне приличное качество.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Самым стойким оказался желтый.Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Он тянулся, мялся, но не крошился и не ломался.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Естественно, при желании можно сломать все, что угодно.
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине
Это было издевательство над замороженными клипсами. Пластик нормальной температуры ведет себя лучше.
Не крошится и не ломается.
Просто тест с заморозкой очень показательный, сразу видно качество материала.

Применение.

Большим составными клипсами крепятся детали экстерьера автомобиля (пластиковые арки, бампера и т.п.)

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машинеЧто такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Перед покупкой постарайтесь извлечь образец нужной клипсы, который можно показать в магазине. Да и сами будете иметь представление о типе пистона. Существуют каталоги, оригинальные и неоригинальные по подбору запчастей для авто. Определите нужный каталожный код детали, поищите его в продаже. Будьте осторожны с кросс-кодами на замену оригинальных клипс (и вообще запчастей) — крайне высокая вероятность ошибки при покупке по кросс-кодам (можно купить похожую деталь, но не от вашей модели автомобиля). Особенно если нет опыта.

А вот пока ищете сменные клипсы — можно заказать с Алишки ассорти набор, пусть лежат, возможно какие-то пригодятся, как и у меня)))))

Спасибо за внимание!
Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Источник

Крепежи. Пистоны и фиксаторы (обновление от 13.04.2017)

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Думаю, любой, кто снимал салонную обшивку своего автомобиля, сталкивался с проблемой сломанных пистонов или потерянных крепежей/фиксаторов.
Пост родился из той информации, которую собрал для самого себя, пока разбирал салон. Хочу сразу обратить внимание, что в зависимости от страны и года выпуска местоположение и вид крепежей может разниться. Я указывал местоположении в соответствии со своим автомобилем (комплектация Active + пакет Расширенный 2013 г.в.).

Предыстория
Моим рукам редко бывает скучно, поэтому с машиной работы ведутся почти что ежедневно. Что-то по-мелочи, что-то по-крупному. При установке камеры заднего вида и шумоизоляции багажника и пола салонные обшивки автомобиля были сняты практически полностью.
Проблема поломанных пистонов и утерянных крепежей не заставила себя ждать. Пришлось сначала искать артикулы, а потом заказывать. О том, что и где можно приобрести изложено ниже.

Пистоны
Пистоны — именно та разновидность крепежей, которая нужна в первую очередь. В нашем авто используются следующие виды:
➤ Желтый пистон — артикул 82315-38000

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Распространенный в салоне пистон. Держит сильнее белого 82315-29000, но слабее всех остальных.
Местоположение: накладки на зоны внешних зеркал (где высокочастотные динамики), задняя накладка под крышкой/дверью багажника, обшивка крышки/двери багажника, обшивки дверей.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Распространенный в салоне пистон. Достаточно тугой, сильнее желтого 82315-38000, но слабее серого 85849-3B000 и розового 82315-27000.
Местоположение: карты (обшивки) дверей, обшивки передних стоек, обшивки под торпедо (область ног передних мест), нижние (черные) обшивки средних стоек, верхние обшивки багажного отделения (где треугольник смотрового окна у хэтчбеков или заглушка у седанов), основные обшивки багажного отделения у хэтчбеков (где плафон подсветки багажника).
Как подметил Николай в своём комментарии, есть более дешевый корейский аналог этого пистона от ARIRANG (артикул ARG178058), однако качество вызывает вопрос.
Тимофей ( newhardtrack ) заказывал у поставщика PERM9 эти пистоны, а получил крайне некачественный второсортный продукт. Есть подозрение на контрафакт или подделку на корейский бренд ARIRANG.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Малораспространенный. По моим ощущения держит слабее розового 82315-27000, но сильнее желтого 82315-38000 и голубого 82315-33020.
Местоположение: верхние (серые) обшивки средних стоек.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Малораспространенный. По моим ощущения слабее белого 82315-2P000, но сильнее серого 85849-3B000.
Местоположение: кроме дверных карт в других обшивках хэтчбека 2013 г.в. обнаружен не был. Предположительно присутствует на обшивках задних стоек седана.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Устаревший тип пистонов фиксации обшивок дверей. Самый слабый из всех перечисленных, по всей видимости именно по этой причине и был исключён.
Местоположение: в обшивках дверей до 2012 г.в.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Самый сильный по жесткости пистон из описанных в этом посте, замена устаревшему типу пистонов под артикулом 82315-29000.
Местоположение: в обшивках дверей (c завода этот пистон тёмно-синий, но в таком цвете он мне ни разу не приходил, всегда был белым).

➤ Белый пистон с уплотнительной прокладкой — артикул 92552-36000

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Ранее использовался в обшивках дверей, но на данный момент заменен. Оригинальный пистон, идущий под этим артикулом, выпускается под брендом Hyundai/KIA, однако под тем же артикулом выпускаются крайне хрупкие и неэластичные пистоны SAT (их вид приведен на миниатюре). Качество пистонов SAT оставляет желать лучшего, поэтому будьте внимательны при заказе.
Местоположение: в обшивках дверей.

➤ Черный пистон для фиксации обшивки крыши — артикул 85849-2E000

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Таких пистонов в Hyundai Solaris два, и они оба находятся в области центрального плафона, фиксируя обшивку крыши в этой области. Как ни странно, с завода из двух пистонов защёлкнут только правый, левый же установлен, но висит без дела (не находится в зацеплении). Отдельного внимания на этом пистоне заслуживает ушко-защёлка, которое нужно для установки пистона в железном подрамнике. Чтобы извлечь пистон из подрамника необходимо сначала приподнять это ушко, а затем сдвинуть пистон в сторону.
Местоположение: в потолочной обшивке.

➤ Телескопический пистон (бывает серым или зеленым) — артикул 85815-3S100

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Да-да, это тот самый коварный пистон, который находится наверху обшивок передних стоек. Для его демонтажа нужно повернуть основание на 90 градусов, только после чего он поддастся.
Местоположение: обшивки передних стоек.

Фиксаторы
Крепежи, используемые для фиксации пластиковых панелей к металлу с внешней стороны обшивок.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Под отверстия диаметром 6 мм. Крепеж продается как в сборе с пальцем, так и по частям.
Артикулы следующие:
86155-2H100 — фиксатор с пальцем в сборе (черный)
86156-22000 — клипса жабо (без пальца)
86157-2H100 — палец для клипсы жабо 86156-22000

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Местоположение: жабо ветрового стекла.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Под отверстия диаметром 8 мм. Крепеж продается как в сборе с винтом, так и по частям.
Местоположение: напольная консоль, подкрылки, бампера, обшивка крышки багажника.

Еще есть вариант 86825-22000 — пистон крепления для обшивок багажника и локеров. По внешнему виду ни чем не отличаются от 86590-28000. Прошу отписаться тем, кто его держал в руках. Неизвестны диаметр и назначение.

➤ Клипсы-ёлочки
Практически безотказные крепежи, многоразовое использование никак не ухудшает их функционал. Таковых у нас два вида:
85325-21000(RY) — фиксатор напольной обшивки под задним креслом (черная ёлочка);
85746-060008M — потолочный фиксатор (серая ёлочка).

Прочие крепежи
➤ Белый крепеж под саморез — артикул 14914-05000

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Этот крепеж используется для крепления пластиковых обшивок саморезами к кузову. Вставляется через прокладку непосредственно в металл кузова.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Кстати, эти прокладки можно использовать и с обычными пистонами, перечисленными выше. Прокладки обеспечат более плотное соединение с кузовом и избавят от лишних скрипов.
Крепеж продается как отдельно без прокладки, так и в сборе с ней.
Артикулы следующие:
85714-22000 — крепеж в сборе с прокладкой;
14914-05000 — крепеж без прокладки;
86913-22000 — прокладка отдельно.

➤ Пластиковые гайки для фиксации локера — артикул 84145-26000

➤ Клипсы-защелки
Эти крепежи используются для фиксации рамок магнитолы, климатической установки, боковых облицовок торпедо (рядом с дверьми) и рамки КПП.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Я их нашёл четыре вида:
85839-02000 — клипса-защелка рамки магнитолы и климатической установки (металлическая);
85859-3S100 — клипса-защелка рамки магнитолы и верхней облицовки багажника хэтчбеков (черная);
84747-1C000 — клипса-защелка рамки магнитолы (белая);
84747-2L000 — клипса-защелка рамки КПП, климатической установки и боковой облицовки торпедо (белая).

➤ Клипсы фиксации обшивки
Как мне показалось, довольно хлипкие, после извлечения повторное использование затруднительно. Я нашёл два артикула клипс фиксации подкапотной обшивки — 81126-37000A и 81126-37010.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Клипсы под обоими артикулами фактически одинаковые, диаметр шляпки 26 мм, длина ножки и размах ушей одинаковые. Визуально клипсы под артикулом 81126-37010 кажутся сделанными из более добротного пластика.
Также есть японский аналог фирмы Masuma под артикулом KR304. Отличие лишь в том, что диаметр шляпки 26,4 мм, хотя позиционируются они как полный аналог 81126-37010.

➤ Клипса-стяжка для фиксации проводки
Используется для фиксации косы проводов к кузову. Представляет собой помесь пистона со стяжкой. Оригинальный артикул Hyundai/Kia не найден, но благодаря комментарию Сергея известны аналоги от Mazda — артикул 9928-90-753.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Также есть более дешевый японский аналог фирмы Masuma — артикул KJ2424. Как я понял, он абсолютно такой же, как и 9928-90-753, просто продается без накрутки за оригинальную деталь.

➤ Металлический фиксатор накладки на порог — артикул 85784-26000
Обычно, они редко теряются и не нуждаются в замене, т.к. остаются внутри обшивки и не повреждаются, однако, как я обнаружил в своей машине, их порой попросту не хватает. Так, в накладках на задние пороги фиксаторов было только по два, хотя посадочных мест для них по четыре на каждую накладку.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Винты, саморезы и шурупы
Это именно те крепежи, которые постоянно теряются и путаются. Выкрутив несколько разных винтов/саморезов потом не сразу удается разобраться, что куда вкручивается обратно.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Болты
Большинство силовых элементов кузова и салона закреплены или соединены с помощью болтов.

Что такое пистон в машине. Смотреть фото Что такое пистон в машине. Смотреть картинку Что такое пистон в машине. Картинка про Что такое пистон в машине. Фото Что такое пистон в машине

Итак, болты, с которыми мне приходилось иметь дело:
11254-06206B — болт М6х20 для фиксации фар на крыле;
11251-06256B — болт М6х25 для фиксации элементов кузова;
11253-06163 — болт М6х16 для фиксации спинок заднего кресла к кузову.

Для тех, кто планирует ставить газовые упоры капота полезным будет болт-шарнир для газового упора 81163-3Z000. С доработкой (требуется уменьшить диаметр резьбы) эти болты-шарниры отлично впишутся в подкапотное пространство. Кстати, эти болты-шарниры стоят у нас в хэтчбеках с упорами пятой двери.

Пост обновляется. По мере нахождения и проверки новых крепежей их артикулы будут тут появляться.

Если в текст закрались ошибки, прошу сразу же об этом сообщить!

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
