Собрал я схему которая питается от нехилого по размерам трансформатора с последующим линейным стабилизатором. Напряжение 12В ток 4А. И вот посетила меня мысль а если накроется линейный стабилизатор это же 25В и пожгут они мне пол платы. И решил я что нужна защита от перенапряжения и заодно от переполюсовки. Подумал, посмотрел разные схемы и составил свою. Описание работы VT1 VD2 и R1 защита от переполюсоки. VT2 и VD1 защищают затворы полевиков от слишком большого напряжения. R3 R4 резистивный делитель, когда напряжение на нем превысит 2.5В то микросхема TL431 закроет полевик VT2. VT2 должен быть высоковольтным т. к. низковольтные не могут быть закрыты с помощью TL431.
Последний раз редактировалось Инженер Сб фев 04, 2012 07:25:38, всего редактировалось 3 раз(а).
Приглашаем 30 ноября всех желающих посетить вебинар о литиевых источниках тока Fanso (EVE). Вы узнаете об особенностях использования литиевых источников питания и о том, как на них влияют режим работы и условия эксплуатации. Мы расскажем, какие параметры важно учитывать при выборе литиевого ХИТ, рассмотрим «подводные камни», с которыми можно столкнуться при неправильном выборе, разберем, как правильно проводить тесты, чтобы убедиться в надежности конечного решения. Вы сможете задать вопросы представителям производителя, которые будут участвовать в вебинаре.
Приглашаем всех желающих посетить вебинар, посвященный технологии Ethernet и её новому стандарту 10BASE-T1S/L. Стандарт 802.3cg описывает передачу данных на скорости до 10 Мбит в секунду по одной витой паре. На вебинаре будут рассмотрены и другие новшества, которые недавно вошли в семейство технологий Ethernet: Synchronous Ethernet (SyncE), Precision Time Protocol (PTP), Time Sensitive Networking (TSN). Не останется в стороне и высокоскоростной 25G+ Ethernet от Microchip.
Соник
Друг Кота
Карма: 46 Рейтинг сообщений: 89 Зарегистрирован: Пн мар 22, 2010 11:01:14 Сообщений: 7340 Откуда: СССР, г. Москва. Рейтинг сообщения: 0
_________________ Я рожден при социализме, и я этим горжусь!
Примерная схема в смежно теме была, pnp биполярник со стабилитроном и резистором. Стабилитрон в базу, резисторов зашунтировать эмиттер-база чтобы не открылся от токов утечки. При выборе стабилитрона нужно учитывать падение эмиттер-база.
От переплюсовки еще понятно, а вот как ваша схема защитит от перенапряжения? После вторника не очень хорошо соображается
Последний раз редактировалось KaRaTeL Вт сен 27, 2011 22:49:15, всего редактировалось 1 раз.
Сегодня провел практические испытания. На выходе лапочка. Пробовал напряжения от 0 до +-40В как плавно так и резко (насколько позволяет ручное переключение) Испытания показали что второй полевик не должен открываться низким напряжением (не знаю как правильно такие полевики называются) иначе tl431 не может его закрыть. Например IRF540 хорошо подходит, а IRLR024N не подходит. Также не подходит все что можно выковырять с компьютерных материнок.
Такая схема используется обычно совместно с предохранителем. У меня на входе питания стоит самовосстанавливающийся на 200 мА. Вот на такой ток и транзистор, только с запасом.
Соник
Друг Кота
Карма: 46 Рейтинг сообщений: 89 Зарегистрирован: Пн мар 22, 2010 11:01:14 Сообщений: 7340 Откуда: СССР, г. Москва. Рейтинг сообщения: 0
_________________ Я рожден при социализме, и я этим горжусь!
Как сделать защиту от переполюсовки без падения напряжения
Обычно, для защиты от переполюсовки, используют диод. Решение очень простое, но наделено рядом недостатков: если даже использовать диод Шоттки не избежать падения не менее 0,4 В. Также при значительных токах, порядка 10 А, диод начинает греться и без радиатора ему не обойтись, а следовательно размеры прибора увеличатся.
Чтобы избежать этих недостатков, можно использовать более интеллектуальную схему, которую можно использовать как для питания нагрузки, чувствительной к неправильному подключению полярности. Так и для зарядника АКБ.
Понадобится следующие детали
Схема
Схема защиты неимоверно проста и если не брать в учет сигнальные светодиоды, состоит из диода и реле. О работе данной схемы узнаете ниже в конкретном примере использования.
Защита от переполюсовки без падения своими руками
Схема собирается навесным монтажом для наглядности.
В роли силовых шин использован одножильный медный провод.
Использование схемы для нагрузки
Если использовать схему для защиты нагрузки, то источник подключается к левой части схемы, а нагрузка к правой. Если подать питание правильно, то через диод побежит ток на реле и оно переключит контакты, подав напряжение на нагрузку.
О правильной работе будет свидетельствовать свечение зеленого светодиода.
Если подать питание неправильно, то реле не включится, так как ток через диод не потечет. О неправильном подключении будет свидетельствовать красный светодиод.
Использование схемы для зарядника
Если использовать схему защиты для зарядника, то он подключается справа, а аккумулятор слева.
Работа так же проста: даже в полностью разряженном АКБ присутствует напряжение порядка 9 В, которого достаточно для включения реле. И если АКБ подключен к заряднику правильно, реле замкнет контакты. Если же нет, то реле не сработает и будет гореть красный светодиод.
Самовосстанавливающаяся защита от переполюсовки за 5 минут
Чтобы защитить свои схемы и ЗУ от губительной переполюсовки, многие включают в схему диод, (проводит электричество в одном направлении), для невозможности течь току в обратном направлении, тем самым исключая нанесения вреда электронным компонентам вашего девайса. Но проблема с этим подходом заключается в том, что данная схема не будет работать, пока вы не измените полярность, что иногда не представляется возможным, (при тестировании).
Чтобы не парится с переполюсовкой, предлагаю простенькую схемку для тестирования и подключения ваших электронных шедевров и АКБ авто. Стоит лишь включить в цепь не большую надстроечку. Вам больше не придется беспокоиться по поводу переполюсовки и поиска адаптера постоянного тока, который в нужный момент где то там…

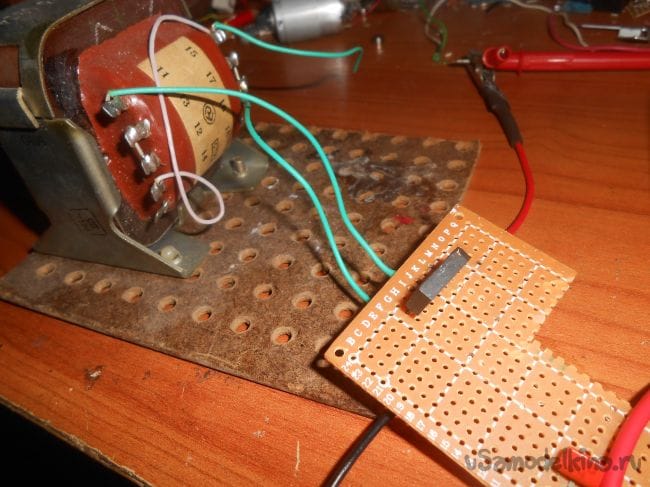

Эта схема использует выпрямительный мост, который встроен во все адаптеры питания. Просто подключите первый попавшийся блок питания по схеме (не беспокоясь о полярности). Подключайте постоянный либо переменный ток, это совсем не критично для данной схемы, плюс или минус так же не важно.
Единственный недостаток схемы это то, что выпрямительный мост съедает некоторое напряжение, нужно будет учитывать этот факт при тестировании и подключении АКБ,( добавить напряжение на ЗУ), если это для вас критично при тестировании. Можно использовать готовый мост, соответствующий вашим запросам.
Схемы защиты микроконтроллеров от смены полярности питания
Человеческий фактор, к сожалению, является наиболее частой причиной аварий и катастроф. Забывчивость, рассеянность, невнимательность, расчёт на пресловутые «авось да небось» — вот первопричины того, что многие устройства не доживают свой век до «технической пенсии».
При лабораторных и радиолюбительских экспериментах частой ошибкой является переполюсовка питания, когда положительный и отрицательный провод меняются местами. Защититься от этого не так уж и сложно.
Рис. 1. Схемы защиты от смены полярности питания (начало):
а) индикатор HL1светится разным цветом при нормальной работе (зелёный) и при неверной полярности входного напряжения (красный). Для устранения неисправности требуется ручная перестыковка проводов. При повышении питания с +3 до +5 В следует увеличить сопротивление резистора R1 до 390. 470 Ом;
б) автоматическая коррекция полярности питания без участия человека («автополюсовка»). Специализированная микросхема DAI (фирма Maxim/Dallas) обеспечивает очень низкую разность напряжений между входом и выходом, а именно, 40 мВ при токе 100 мА;
в) схема полуавтоматической коррекции полярности питания. Исходное состояние переключателя SA1 произвольное. Если полярность с первого раза «не угадана», то надо перевести переключатель в другое положение.
Такая методика иногда технически проще, чем перестыковка соединительных проводов. Транзистор VT1 защитный, на нём падает напряжение около 0.1 В. Здесь и далее считается, что внутри стабилизатора имеются конденсаторы фильтра, но на схеме они не показаны;
г) аналогично рисунку (в), но при замене полевого транзистора диодом Шоттки VDL Однако при этом ухудшается экономичность, поскольку на диоде падает достаточно большое напряжение, в среднем 0.2. 0.4 В в зависимости от протекающего тока;
Рис. 2. Схемы защиты от смены полярности питания (окончание):
д) схема «автополюсовки» с диодным мостом VD1. VD4. Применение диодов Шоттки обеспечивает падение напряжения между входом и выходом 0.4. 0.8 В в зависимости от протекающего тока;
е) аналогично Рисунку 2д, но с мостом на обычных диодах VD1. VD4. Эта схема хуже по экономичности, поскольку падение напряжения между входом и выходом составляет 1.4. 1.8 В. Может применяться при отсутствии диодов Шоттки, а также при желании рассеять на диодах «лишнюю» мощность в целях облегчения теплового режима стабилизатора А1.
ж) благодаря диоду VD1, контакты реле K1. I замыкают цепь только в том случае, если будет подана «правильная» полярность питания. Достоинство — очень малое падения напряжения между входом и выходом. Недостаток — дополнительный расход мощности на постоянно включённом реле А7;
з) защита от неверной полярности питания в «плюсовом проводе» при помощи полевого р-канального транзистора VT1. Важную роль играет диод Шоттки, находящий внутри транзистора. Через него (и нагрузку в цепи +3.1 В) в начальный момент времени протекает ток, который открывает транзистор, после чего диод шунтируется открытым переходом «сток — исток».
Замена транзистора VTI — IRLML6402. Достоинство схемы заключается в непосредственной связи общего провода устройства и «минусового» контакта батареи GB1
и) аналогично Рисунку 2з, но с установкой N-канального транзистора VT1 в «минусовом» проводе. Замена транзистора — IRLML2402, IRF7601, BS170. Схема защиты с N-канальным транзистором обычно обеспечивает меньшее падение напряжения, чем схема с р-канальным транзистором. Особенность — отсутствует прямая связь цепи GND и батареи GB1.
Источник: Рюмик С.М. 1000 и одна микроконтроллерная схема.
