Что такое храповик на квадроцикле

Храповик коленчатого вала

Сегодня он выступает в качестве составного элемента различных механизмов и машин. Храповой механизм широко применяется в устройстве турникетов, домкратов, лебедочных механизмах и многих других. Также он нашел применение в коленчатых валах.

Храповик представляет собой механизм прерывистого движения, включающий несколько составных частей. Его основным предназначением является способность преобразовывать движения возвратно-вращательного характера в прерывистое вращение исключительно в одном направлении. Иными словами, храповик предотвращает то вращение оси, которое происходит против заданного направления.

Механизм устройства храповика представлен зубчатым колесом, зубцы которого не являются симметричными. Они оснащены упором с одной из сторон. Предотвращение обратного вращения достигается за счет собачки, прижимаемой к зубчатому колесу. Собачка может прижиматься двумя способами: наиболее часто собачка прижимается к зубчатому колесу при помощи пружины, резинового кольца, но есть и другой вариант — прижатие посредством собственного веса.

Собачка соединена с коромыслом, которое совершает раскачивающиеся движения неподалеку от центра храпового колеса, подвижным соединением. Она необходима для того, чтобы захватить храповое колесико, захватывающего коромысло при перемещении рычага из стороны в сторону.

В тот момент, когда происходит движение колеса в обратном направлении, собачка легко соскакивает на несколько зубцов колеса. В коленчатом вале этот простой, но достаточно важный механизм выполняет роль средства моментальной остановки.

Другое назначение механизма – предотвращение проворачивания вала. Так используемый в конструкции лебёдки храповик останавливают обратное провертывание барабана при подъёме груза.

При необходимости осуществления попеременного вращения вала вправо-влево, зубцы делают прямоугольной формы, а собачку перекидной. Перекидывание собачки, позволяет изменять направление вращения храповика.

Требующийся поворот храповика определяет количество зубцов. На какую долю окружности предполагается поворот храповика, столько зубцов и проектируют. Для поворота на 60 градусов потребуется 6 зубцов (одна шестая окружности), поворота на 30 градусов – 12 зубцов (одна двенадцатая полного оборота). Минимальное количество зубцов – 6.

При проектировании учитывается такая особенность, чем больше храповик, тем больше должен быть рычаг. Поэтому храповик делают максимально допустимо маленьким. Высота зубца рассчитывается в 0,35-0,4 величины шага. Профиль традиционно бывает прямоугольный, пологий или по радиусу. Проектирование механизма с двумя рычагами делает его более устойчивым, предотвращая перекос в процессе работы. Скашивание конца зубца, делает упор более надёжным.

Храповик коленчатого вала позволяет присоединить пусковую рукоятку. С его помощью происходит передача вращательного движения, идущего по направлению от рукоятки к коленчатому валу для осуществления запуска. Также происходит автоматическое отсоединение вала от рукоятки в кратчайшее время после начала работы двигателя.

Источник

Смертельные ловушки на квадроциклистов в Подмосковье прямо сейчас. Будьте предельно внимательны!

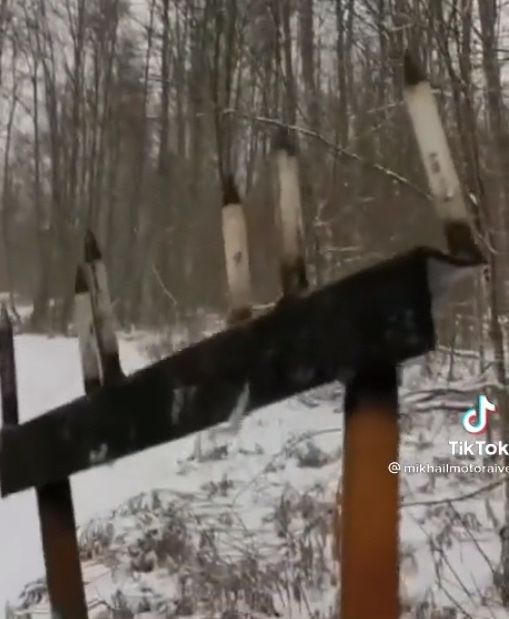

Недавно мне прислали видео, в котором мотоциклисты, которые катаются по лесам подмосковного Раменского, показывают металлическую струну, кем-то натянутую между деревьев на их знакомой тропе.
Вот оно, здесь, по ссылке

Представляете, что произойдет, если на полном ходу налететь на такое?! Как минимум, увечья, а может и голову отрезать. Я, честно говоря, поверить не мог, что это происходит в 2021, а не в 1941 году, и что смертельные ловушки кто-то ставит не на фашистских оккупантов, а на своих же соседей!

Но все оказалось гораздо хуже! Покопавшись в интернете, я быстро выяснил, что это далеко не первый подобный случай и уже есть серьезно пострадавшие. Еще летом местный житель, катавшийся на квадроцикле с маленькой дочкой по этому лесу, налетел на такую струну. Результат — пять выбитых зубов, перелом челюсти, другие травмы.

а вот цитата из статьи в МК: «Как рассказал сам пострадавший по имени Алексей, он и его 12-летняя дочка двигались на квадроцикле по знакомой лесной дороге между двумя речками — Гогежа и Дорка. Этот путь он знал наизусть, так как трасса соединяет город и деревню Пласкинино, в которой живут его родители. Дело было в районе 19.00, Алексей вез ребенка посмотреть на бобровую плотину неподалеку.

— Неожиданно что-то хлестнуло мне по ребрам, как потом оказалось, это была первая проволока, натянутая ниже. Она попала на стальную часть квадроцикла и порвалась. Я не обратил внимания, подумал — ветка. А буквально через 15 метров мы встретили следующую растяжку. Она была уже выше. Попала на пластиковую часть квадроцикла, разрезала его и по инерции ударила мне снизу вверх под шлем. Шлем слетел и пострадал подбородок, вырвало три зуба и порвало губу. Как потом определили врачи, еще и сломалась верхняя челюсть.

Слава Богу, жив остался. Дочка не пострадала, она ехала сзади меня. Губу только о мое плечо разбила и очень испугалась. Сразу же мы поехали в приемный покой, там наложили швы. Потом стоматолог обнаружил перелом и удалил еще два зуба, которые шатались. Итого поездка стоила мне пяти зубов спереди. Врачи сказали, что мне повезло: челюсть сломалась в этом месте, а не рядом, я мог потерять глаз.

На следующий день после происшествия Алексей отправился на место, чтобы посмотреть, не остались ли еще ловушки. В лесу он срезал еще четыре растяжки, чтобы в подобную ситуацию больше никто не попал. Заявлению в полицию Алексей также написал, даже привез срезанную проволоку, толщиной в 2 мм. По словам пострадавшего, подобный случай уже происходил в этом районе порядка пяти лет назад. Тогда человеку порезало шею.

Я специально не размещаю здесь фото пострадавшего, чтобы не забанили за «шок-контент», но его легко найти в этой же статье.

Вы думаете, на убийцу, который ставит подобные ловушки в лесу, полиция устроила охоту, подняли на ноги весь район? Похоже, что нет, и эта тварь продолжает охотиться на людей! Буквально на днях, 27 ноября 2021 года, квадроциклисты обнаружили в тех же местах специально сваренную из уголка и заточенной арматуры конструкцию, вбитую в тропу. К счастью, в этот раз пострадала только техника — порвало 8 колес.

Эндуристы на мотоциклах, которые незадолго до этого попали на проволочную растяжку, тоже обошлись без травм, отделались повреждением снаряжения, но если бы металлическая струна прошла чуть ниже шлема — человек мог как минимум получить повреждение шеи, а то и травмы, не совместимые с жизнью.

Можно как угодно, от всей души ненавидеть квадроциклистов, мотоциклистов, джиперов, всех кто «разбивает тропинки в лесу своей техникой» и нарушает тишину звуком моторов, но такие действия не имеют никакого оправдания в любом случае.

К тому же любители лесных покатушек чаще всего сами стараются не приближаться к деревням и дачным поселкам, чтобы не тревожить и не провоцировать местных лишний раз. А это значит, что какое-то чудовище специально ходит далеко в лес, чтобы ставить ловушки. Причем делает это не меньше пяти лет, а то и больше — на одном из мотофорумов я нашел сообщение о стальных растяжках за 2013 год, причем в тех же местах. Недалеко от деревни Пласкинино, Кузнецовское с.п. Раменский район. Похоже, за этого маньяка не возьмутся всерьез, пока не появятся трупы.

Друзья, эта информация может спасти чью-то жизнь. Так что обязательно ставьте лайк и делитесь ссылкой на этот пост, чтобы его увидело как можно больше людей, рассказывайте своим друзьям и знакомым.

Получить травму или погибнуть, попав в такую ловушку, могут не только квадроциклисты или эндуристы. В опасности все — и те, кто катается на велосипеде или на лыжах, и те, кто бегает, или гуляет по подмосковным лесам пешком.

Кстати, пару лет назад в лесу за Домодедово, где я проводил выезд выходного дня для внедорожников, кто-то прошел с бензопилой и повалил на тропу десяток молодых живых сосен. Это явно было сделано специально против джиперов и, опять же, очень далеко от СНТ и поселков, в центре леса, на проложенной джиперами колее, которая ведет к болотине, а не к местам отдыха.

Если в вашем районе творится такой беспредел — пишите в комментариях и не ленитесь, обязательно сообщайте в полицию! Как бы кто ни относился к «нарушителям тишины» и «губителям природы», установка подобных ловушек — уголовное преступление!

И еще одна история, которая произошла лично со мной и моими друзьями. Она не про ловушки, но отлично иллюстрирует возможные причины их установки. Так вот, мы возвращались как-то поздно ночью из Яхромы с каталки на сноубордах, а тогда еще в ходу были рукописные доверенности, эти филькины грамоты, бесполезность которых понимал каждый нормальный человек. И у нашей водительницы эта доверенность (от отца) как раз кончилась, а она, понятное дело, об этом забыла. Мент на посту докопался конкретно — денег не попросил, автомобиль задержал, штраф выписал. В результате нам пришлось ночью ловить попутку, а девушке — ехать домой, писать новую доверенность и возвращаться за машиной. Я пытался договориться с этим ментом, говорю ему — ты же все понимаешь. А он в ответ — я вас, сноубордистов, ненавижу, че вы не как все. Быть не как все, кататься на какой-то херне, даже в специально отведенном для этого месте — это дико бесит таких вот «обычных людей».

Источник

Храповой механизм (храповик) – механизм свободного хода с собачкой. Описание и примеры использования

Храповой механизм (англ. ratchet mechanism) или просто храповик (англ. ratchet) — механизм, который обеспечивает свободное линейное или вращательное движение только в одном направлении, блокируя движение в обратную сторону. Ударение в первом слове ставится на последний слог, а написание «храповый» — неправильное.

В машиностроении подобные устройства относятся к классу механизмов свободного хода (МСХ) (англ. Freewheel mechanism). Механизмы свободного хода обеспечивают, подобно диодам в электронике, передачу крутящего момента только в одном направлении.

Храповой механизм состоит из двух основных деталей:

1. Собачка (англ. pawl — защелка, фиксатор, стопор) – деталь, которая обеспечивает непрерывное линейное или вращательное движение в прямом направлении, но блокирует обратное движение. При прямом движении рейки или зубчатого колеса собачка скользит по зубчикам, не препятствуя движению. При смене направления движения собачка упирается в деталь, мешая обратному ходу. Иногда собачку называют палом, стопором, защелкой.

2. Зубчатое колесо (шестеренка) или зубчатая рейка – деталь с зубчиками, которые, как правило, скошены в обратную сторону от направления свободного движения шестеренки или рейки. Несимметричные зубчики улучшают скольжение собачки, уменьшают шумность и обеспечивают надежное зацепление при движении в обратную сторону.

Чтобы механизм работал в любом положении, собачку прижимают к зубчикам с помощью пружины, упругой пластины или резинки. Без дополнительных деталей собачка прижимается только за счет силы тяжести.

Принцип действия

Во время движения зубчатой детали в прямом направлении собачка скользит по верхушкам зубчиков. Когда собачка соскакивает с зубчика на зубчик, часто можно услышать характерный звук трещотки. Каждый, кто ездил на современном велосипеде, слышал этот звук во время движения накатом.

Во время смены направления движения рейки или зубчатого колеса, собачка упирается в крутой склон зубчика и не дает детали свободно поворачиваться в этом направлении.

Как говорят инженеры, уникальность храповых механизмов свободного хода по сравнению с остальными МСХ заключается в замыкании механического диода под действием тангенциальных сил (лат. tangens — касательный), т.е. действующих по касательной к храповику. Остальные МСХ (шарикового, роликового, сухарного типа) действую по принципу фрикционного клинового замыкания.

Ниже приведен пример работы линейного храпового механизма с зубчатой рейкой вместо зубчатого колеса.

Люфт

Люфт – зазор, свободный ход одной детали относительно другой. В храповом механизме с зубчатой рейкой или шестеренкой максимальный люфт — это расстояние от одного зубчика до другого.

В устройствах, в которых нужно убрать обратное движение практически до нуля, могут вместо зубчатого колеса или зубчатой рейки использовать деталь с гладкой упругой поверхностью с большой силой трения, например, из резины. В таком случае на обратном ходе собачка «споткнется» о резину, и при ее заглублении в упругий материал произойдет заклинивание механизма.

История

Храповой механизм начали использовать в технических устройствах давным-давно. В Древней Греции инженеры использовали зубчатую рейку со стопорной защелкой в механизме заряжания гастрафета.

Большие и тяжелые парусные корабли, бороздящие моря и океаны, издревле начали оснащаться шпилем, или кабестаном (франц. cabestan). Шпиль (кабестан) представляет собой корабельный механизм типа ворот для наматывания цепи или каната на барабан. Шпиль используется для опускания или поднятия якоря (якорный шпиль), а также для швартовки корабля к пристани (швартовочный шпиль).

Некоторые шпили могли оснащаться храповым механизмом для предотвращения нежелательного разматывания якорной цепи или швартовочного троса.

Собачка храпового механизма в корабельной терминологии называется палом. Так… Вернемся на начало статьи и посмотрим на определения. Ведь в английском языке собачка обозначается словом «pawl», что означает «защелка, фиксатор, стопор». Интересно, что в русском морском словаре используется английский термин для этой детали.

Согласно Морскому этимологическому словарю Николая Ткаченко «Слово pal (пал, защелка, собачка) образовалось в первобытном языке от старинного корня polo (пал, защелка, собачка), потом оно через индоевропейский перешло в романские, германские и в балтно-славянские языки, потом через лат., фр., и голл. слово это перешло в русский, и сейчат это бывшее голландское слово пал применяется в русском морском языке: пал (pawlbit, pawl of the capstan) — прямой или выгнутый металлический брусок, сидящий на оси и не допускающий вращения шпиля или ворота в сторону, противоположную той, в которую его вертят при работе; иногда его называют задержником; палгед (pawl head) — нижняя часть баллера шпиля, на которую насаживаются откидные стопора, называемые палами; палгун (pawl rim, pawl ring) — фундамент шпиля, прикрепленный к палубе и имеющий по окружности зубчатую рейку, по которой передвигаются палы при вращении шпиля».

Примеры использования

Торцевые гаечные ключи и отвертки

Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.

Кабельные стяжки

Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.

Противооткатные устройства

Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».

Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.

Лебедки

Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.

Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.

Обгонная муфта велосипеда

Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.

Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.

Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.

Обгонная муфта стартера автомобиля

Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.

Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.

Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.

Коробка передач автомобиля

В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.

Другие конструкции механизмов свободного хода (МСХ)

Вместо собачки в конструкции механизма свободного хода могут использовать шарикоподшипники, ролики, сухари или иные детали, блокирующие вращение в обратную сторону.

Храповой механизм из образовательного конструктора Lego

С помощью образовательных конструкторов можно собирать модели с храповым механизмом. В данном примере храповик собран из стандартного зубчатого колеса и собачки, состоящей из трех деталей (штифта, красного фиксатора и короткой оси). Зубчатое колесо приводится в движение ручкой. Важно подобрать такой угол собачки относительно зубчатого колеса, чтобы происходил надежный зацеп при обратном вращении.

В следующем примере перекидная собачка используется в модели механического вентилятора, собранного из набора Lego Education EV3. В момент поднятия груза храповой механизм препятствует случайному разматыванию нити. Далее собачка перекидывается на другую сторону, чтобы не мешать работе вентилятора.

В примере с катапультой на противоположном конце от собачки установлен длинный рычаг. Под весом длинного конца рычага собачка упирается в зубчатое колесо и блокирует вращение оси. Катапульта выстрелить не может. Стоит надавить на длинный рычаг вверх и собачка выйдет из зацепления, разблокировав ведущую ось.

Механическая катапульта из Lego EV3

Инструкцию к катапульте можно скачать по этой ссылке.

Источник

Храповый механизм

За долгий период развития индустрии по производству механизированного оборудования было создано довольно большое количество устройств, которое может применяться для передачи усилия. Примером можно назвать храповой механизм. Он считается одним из старейших изобретений человека, так как конструкция достаточно проста и эффективна, оно считается актуальным на сегодняшний день. Рассмотрим все его особенности подробнее.

Конструкционное исполнение

Классический храповый механизм предназначен для передачи прерывистого вращения в одном направлении. Чаще всего устанавливается для зубчатого колеса. Рассматриваемое устройство храпового механизма характеризуется следующими особенностями:

Еще одним важным конструктивным элементом можно назвать собачку. Она выступает в качестве стопорного элемента. Основные свойства элемента и его схема расположения, определенные функции и размеры во многом зависят то конкретной модели и ее области применения.

Как работает храповый механизм

Распространение храпового механизма можно связать с достаточно простым механизмом и принципом действия, за счет чего обеспечивается длительный срок эксплуатации. Храповик как деталь во многом напоминает трещоточный элемент, так как во время работы возникает соответствующий звук. К особенностям принципа работы отнесем следующие моменты:

Основной цикл может повторяться до того момента, пока не будет достигнут требуемый результат. Примером можно назвать подъем устройства и некоторые другие цели.

Область применения

Сегодня храповик как деталь применяется при создании различных промышленных агрегатов с компонентами инженерных конструкций. При этом может обеспечиваться стабильная работа различных небольших элементов инструментов. Этот момент указывает на универсальность применения храповых механизмов.

С точки зрения технической интеграции устройство обходит многие другие варианты исполнения.

Простейший храповая деталь позволяет проводить регулировку расположение оголовки и его фиксацию.

Очень часто производители используют храповик в качестве элемента, через который проводится установка рабочих параметров. Примером можно назвать фиксацию шага реза в определенном диапазоне. Кроме этого, установка проводится при непосредственном изготовлении станочного оборудования.

В последнее время установка проводится в станках для круглой шлифовки, устройство обеспечивает радиальную подачу. Встречается механизм в домкратах и различных лебедочных системах, заводных автомобилях и других устройствах.

Разновидности механизма

В продаже встречаются самые различные фрикционные храповые механизмы. Они могут применяться для реализации самых различных задач. Среди особенностей проводимой классификации отметим следующие моменты:

В большинстве случаев зуб имеет классическую форму, за счет чего обеспечивается надежность работы.

Особенности работы двунаправленных механизмов

Многие храповые механизмы характеризуются тем, что вращение колеса или рейки проводится только в одном направлении. Также стали производить варианты исполнения, которые могут вращаться в обоих направлениях. Ключевыми моментами можно назвать следующее:

Область применения подобного элемента сегодня получил весьма широкое распространение. При его изготовлении могут применяться самые различные материалы, в большинстве случаев уделяется внимание вариантам исполнения с повышенной коррозионной стойкостью.

Как самостоятельно изготовить храповик?

Для того чтобы существенно сэкономить на создании механизма можно изготовить храповик своими руками. Расчет храпового механизма проводится в зависимости от требований, которые предъявляются к системе. Изготовить храповый механизм своими руками можно следующим образом:

В целом можно сказать, что процесс изготовления рассматриваемой конструкции характеризуется довольно большим количеством сложностей. Только при наличии требующихся навыков и инструментов можно достигнуть поставленных задач. Храповой механизм чертеж можно скачать в интернете. При применении правильно разработанного проекта может быть уверенным в том, что все детали идеально подойдут друг к другу.

Расчет храпового механизма

При рассмотрении того, как работает храповый механизм следует уделить внимание тому, что самое опасное положение, когда вершина собачки упирается в вершину зуба. Подобное явление становится причиной возникновения сильного удара, за счет которого механизм изнашивается довольно быстро. Среди особенностей проводимых расчетов отметим следующее:

При проектировании могут применяться самые различные формулы, а некоторая информация берется из таблиц.

Расчет храпового механизма создает довольно много трудностей, так как в некоторых случаях выбирается требуемый параметр в зависимости от условий эксплуатации.

Расчет храпового колеса

Провести расчет храпового колеса можно самостоятельно. Среди особенностей процедуры отметим нижеприведенные моменты:

Можно встретить просто огромное количество различных формул, которые могут применяться при проведении расчетов.

Расчет собачки храпового механизма

Устанавливаемая собачка храповика выступает в качестве важного элемента конструкции. Среди особенностей его изготовления отметим нижеприведенные моменты:

Работа рассматриваемого устройства определяет то, что не приходится выполнять периодической обслуживание. При длительной эксплуатации есть вероятность быстрого износа поверхности. Кроме этого, со временем пружина может потерять свои основные свойства.
