Как узнать какая у Вас профильная система окна (9-я или 13-я) для подбора фурнитуры.
Системы 9 и 13
Очень часто при подборе оконной фурнитуры покупатели сталкиваются с трудностями в определении параметров установленной профильной системы. Одним из таких параметров является разница в смещении оси фурнитурного паза створки относительно края рамы.
Это смещение у различных профилей составляет 9 или 13 мм. Все ПВХ профили делятся по данному типоразмеру на 2 группы (системы):
Есть два пути определения типа своей системы.
Вы знаете марку окна
Если Вы знаете марку и серию Вашего профиля, то нужно всего лишь воспользоваться интернетом. Введите в поиске полное название Вашего профиля и узнаете к какой системе он относится.
Вы не знаете марку окна
И все-таки большинство людей не знают из какого профиля изготовлены их окна и двери. Как же в таком случае правильно определить систему профиля. Очень важно знать 9 или 13 чтобы верно подобрать балконную защелку или ответную планку?
Чтобы определить профильную систему нужно замерить один параметр на окне.
Откройте окно или балконную дверь и замерьте расстояние X от торца наплава (под уплотнением) до оси (центра) фурнитурного шурупа, просто уперев линейку в наплав (выступающую часть створки) под уплотнение.
Купить балконные защелки в интернет-магазине
Мы рады предложить своим читателям балконные защелки для пластиковых дверей различного типа: обычные и магнитные.
Защелки для системы 13
Защелки для системы 9
Популярные оконные блокираторы
Замки с тросиком
Замки поворотные
Блокираторы BSL
Блокираторы Пенкид
Для оптовых покупателей мы можем предложить оконные замки безопасности, блокираторы, фиксаторы со скидкой в нашем интернет-магазине «Замки оптом».
А знаете ли Вы что.
Оконные замки и блокираторы не подлежат обязательной сертификации в РФ. Но некоторые производители и импортеры самостоятельно проводят сертификацию и испытания своей продукции. При покупке ограничителя благоразумно поинтересоваться подобными документами.
В соответствии с новыми стандартами ГОСТа оконные конструкции, устанавливаемые в школьныхи дошкольных учреждениях, должны оснащаться замкам безопасности.
Москитные сетки на окнах создают у детей обманчивое ощущение безопасности окон. Дети не осознают мнимости преграды.
В зимнее время большая часть дачных домиков подвергается взлому именно со сторону окон. Не все ставят противовзломные замки на окна.
1. Система профиля или смещение оси фурнитурного паза. Как замерить.
Фурнитурный паз — это канавка (углубление), предназначенное для установки элементов фурнитуры и фурнитурной обвязки. Фурнитурный паз обязательно имеется по периметру любой открывающейся створки современного пластикового окна. Подвижные элементы фурнитуры устанавливаются на створке, ответные неподвижные элементы запирания – на раме. Современные европейские пластиковые профили оснащены стандартным евро пазом под фурнитуру — 16 мм. Оконная фурнитура европейских производителей одинаково хорошо подходит как для современных окон из ПВХ, так и для евро окон из клееной древесины. Алюминиевые профили имеют определённые особенности по геометрическим размерам фурнитурного паза рамы и паза створки и требуют соответствующую фурнитуру. vortek.ru
Смещение оси фурнитурного паза (СОФП) — это расстояние между осью фурнитурного паза и поверхностью (краем) рамы, может быть 9 мм либо 13 мм. Другими словами все отличия в фурнитуре состоят именно в ответных планках, в которых компенсируется разница расположения фурнитурного паза на торце створки. На запорном механизме фурнитуры, который расположен на створке, отличия будут лишь в петле, соединяющей сворку и раму (в народе называют клюшкой). Ответная планка 9 серии тоньше, а 13 серии толще. Некоторые «умельцы» пытаются ставить на 9 серию планки от 13 серии, думая увеличить силу прижима створки. В итоге получается только выламывание механизма.
Замерить СОФП можно измерив расстояние от центра оси фурнитурного паза до стенки внутреннего угла в сторону уплотнителя (Рис. В), которое будет равно 13 мм. или 17 мм. и от этого числа отнимаем 4 мм. (высота уплотнителя). В итоге если все правильно замерили у Вас получиться 9 мм. либо 13 мм. — это и есть смещение. vortek.ru
Пример: Расстояние от центра фурнитурного паза до стенки со стороны уплотнителя =13 мм. отнимаем 4 мм. и получаем смещение оси фурнитурного паза 9 мм. (13-4=9). В этом случае профилезависимая фурнитура подбирается под смещение оси 9 мм.
На схеме (Рис. А) СОФП обозначено зеленным цветом.
Фурнитура для окон
Как подобрать фурнитуру для алюминиевого окна
С каждым днём динамика развития сферы алюминиевых конструкций стремительно растёт вверх. Благодаря массе преимуществ, одним из основных, наиболее развивающихся, направлений является производство окон из алюминиевых профилей. Алюминиевые профили имеют определённые геометрические размеры фурнитурного паза рамы и паза створки. Место, где располагаются подвижные элементы фурнитуры и комплектующие, называется фурнитурным пазом створки.
Рамный паз — это место, где помещаются детали фурнитуры, устанавливаемые на раму.
Подбор фурнитуры
Профильная система
Первое, что необходимо знать при подборе фурнитуры, это марку алюминиевой профильной системы. Зная профиль, по нижеуказанной таблице можно определить, какой именно паз вам необходим (в таблице указаны наиболее распространенные профильные системы).
Завод | Тип рамного паза 1 (V.01) | Тип рамного паза 3 (V.02) | Тип рамного паза 7 (NEWTEC) |
GUTMANN (Германия) | S50U, S70 | ||
АГРИСОВГАЗ (г. Малоярославец) | AGS50E, AGS68E | AGS50, AGS68 | |
INICIAL (г. Березовский, Свердловская область) | IP45, IW63, IW70, IWC78, IWC80 | ||
УСПК (г. Березовский, Свердловская область) | RM50, RT77 | ||
ТАТПРОФ (г. Наб. Челны) | ЭК-69, ЭК-40, ТПТ-66, ЭК-57 | ||
СЕГАЛ (г.Красноярск) | КПТ-74 | КП-45 | |
МОСМЕК (г.Видное, Московская область) | СПЛ-01, СПЛ-04 | ||
АЛЮТЕХ (г.Минск) | С48, W62, W72 | ||
РЕАЛИТ (г.Обнинск, Калужская область) | RI50, RW64, RW71 | ||
REILNOLDS Если Вы не обнаружили в таблице используемый профиль, то паз можно определить по геометрическим параметрам, о которых будет указано далее. Европаз V.01 «Тип 1» Европаз V.02 «Тип 3» NEWTEC Помимо стандартных вариантов открывания, возможно изготовить поворотные окна и фрамуги с открыванием наружу, косоугольные и арочные поворотно–откидные окна. |
Цвет фурнитуры
Из дополнительных, но необходимых параметров, требуется знать, какого цвета будет использоваться фурнитура. Обычно используются цвета: белый, серебристый, коричневый и неокрашенная фурнитура. Под цветом подразумевается исключительно окрас ручки и петель. В скрытой фурнитуре только цвет ручки.
Размеры окна
Высота, ширина и вес окна — эти параметры влияют на состав фурнитурного комплекта. Устанавливают дополнительные петли и элементы прижима.
Важные характеристики современной фурнитуры
Фурнитурный паз
Паз в створке оконного профиля предназначенный для установки фурнитуры называется фурнитурным. Современные европейские пластиковые профили оснащены стандартным европазом под фурнитуру — 16 мм. Фактически размер фурнитурного паза — 16,2 мм (0,2 мм дается на припуски).
Фурнитуру для окон выбирают также по типоразмеру фурнитурного паза. Различают два наиболее распространенных типоразмера фурнитурного паза: 12/20-9 и 12/20-13. Эти размеры показывают соотношение створочного и рамного профилей при закрытом положении створок. Подробно рассмотрим, что именно характеризуют эти параметры.
Фальцлюфт створки
Фальцлюфт (12 мм) — это расстояние от фальца рамы до фальца створки, без учета глубины фурнитурного паза.
Ширина наплава / нахлеста (20 мм) — это расстояние от торца наплава створки до фальца створки.
Центр фурнитурного паза или ось фурнитуры ( 9 (13)) – это расстояние от оси фурнитурного паза створки до поверхности рамы (в помещении). От этого значения во многом зависит противовзломное свойство конструкции.
Дорнмасс (Doornmass) фурнитуры
Важной характеристикой фурнитуры является расстояние от фурнитурного паза до центра (оси) ручки. Этот параметр называется Дорнмасс
Особенно важен для дверных замков и запоров. В зависимости от типа замка/запора может иметь значения от 7,5 мм до 80 мм.
Высота ручки фурнитуры
В некоторых случаях при изготолвении окон возникает необходимость расположения ручек на определенном (нестандартном) уровне от нижнего края створки.
Высота ручки в окне определяется расстоянием между центром отверстия под оконную ручку и нижним фальцем створки, именно это расстояние и есть «высота ручки фурнитуры».
Основные запоры, в которых расположено отверстие под управляющую рукоятку, бывают с переменным либо постоянным положением этого отверстия.
Монтаж фурнитуры
Обвязка — способ крепления элементов по периметру створки и рамы, который обеспечивает надежное запирание, оптимально распределяя нагрузки и компенсации воздействующих на оконную створку сил. Запирающие точки обвязки в полной комплектации находятся по всему периметру рамы и створки и управляются посредством всего одной ручки.
Упрощенные варианты обвязки могут иметь прижимные механизмы только на одной стороне, противоположной петлям.
Фурнитура по типам оконных конструкций
Оконная фурнитура европейских производителей нередко изготавливается в универсальном исполнении и одинаково хорошо подходит для современных пластиковых окон, деревянных и алюминиевых окон.
КБЕ Эталон
КБЕ Эталон – классическая профильная система, технология производства которой «отточена» до совершенства. Она представлена на российском рынке более 15 лет. За это время оконные компании проработали все нюансы сборки окна из профиля КБЕ_Эталон. Поэтому данная система стала классикой пластиковых окон!
Окна из профиля КБЕ Эталон способны изменить Ваш интерьер, добавить изюминку в привычную обстановку. Классический вид пластикового окна может усовершенствовать цветовой дизайн, так как наряду с уплотнителем черного цвета профиль КБЕ Эталон производится с коэкструдированным серым уплотнителем. Он придаст окнам благородный вид и сделает световой проем визуально больше.
Серии Штутгарт и Штутгарт15
Штутгарт
Одним из вариантов этой серии, является серия «Штутгарт 15», которая очень близка по своим характеристикам к серии «Штутгарт», отличается только высотой стекольного наплава. В отличие от серии «Штутгарт», этот наплав составляет не 20, а 15мм. Это позволяет, например, изготавливать створки с увеличенным световым проемом, а стеклоделящие горбыльки – минимальной ширины для створок со стеклопакетом – 40мм.
Основные конструктивные параметры серий перечислены на первой странице каталога и отмечены зеленым кружком на поле чертежа.
Фурнитурный фальцлюфт серий – 12мм, наплав створки 18мм, что в сочетании с положением оси фурнитурного паза позволяет применять любую современную европейскую оконную фурнитуру с параметрами петлевой группы 12-18/13. В каталоге изображена петля Е5 фурнитуры NT фирмы Roto Frank. Эта фурнитура применяется в качестве основной для всех оконных конструкций с поворотным, поворотно-откидным и откидным открыванием створок.
Толщина элементов системы неизменна и составляет 106мм. Высота (ширина) сечения элементов серии (профилей коробок, створок, импостов, ригелей, горбыльков, вставок) изменяемая. В каталоге указаны минимальные габаритные размеры сечений и некоторые размеры для справок. По умолчанию (стандарт) профили коробок и створок имеют в поперечном сечении высоту (ширину) 78мм, профили ригелей и импостов – 110мм
Обратите внимание, на чертеже указаны размеры именно данного поперечного сечения – первая цифра над размерной линией. Если размер на чертеже не совпадает со стандартом, то стандартный размер указан в скобках
Особое внимание следует обратить на исполнение нижней части коробки глухого остекления. Нижнее сечение отличается от бокового и верхнего сечений и выполнено специально для осуществления вентиляции пространства между стеклопакетом и коробкой. В серии «Штутгарт» предусмотрено два варианта — с алюминиевым бортом или деревянным вкладышем.
Стандартный паз под подоконник – 8х30мм, под слив – 12х30мм. Обратите внимание, что при установке петлевой группы снизу (фрамужное открывание) размеры стандартного паза могут быть уменьшены для наилучшего расположения петель. Пазы предусматривают также вариативность размеров в пределах 40х40мм.
Уплотнители изображены малиновым цветом схематично, форма уплотнителя может несколько отличаться от формы, изображенной в каталоге. В качестве основного применяется уплотнитель немецкой фирмы Deventer. Серым цветом указаны элементы фурнитуры, альтернативные варианты исполнения и опциональные возможности серии. Алюминиевые детали, изображенные синим цветом – водоотводный борт и порог – немецкой фирмы Gutmann, детали из пластика – коричневым цветом. Красным цветом – особые указания, голубым цветом – схематично окно и плоскость сечения. Большинство сечений представлено в формате «один к одному», о чем в левом нижнем углу каждой страницы свидетельствует надпись М 1:1. Погрешность при конвертации и печати на формате А3 не превышает 1%.
Нумерация страниц дилерских версий каталога соответствует нумерации основного каталога серии, некоторые варианты сечений из которого не представлены к исполнению на данный момент и возможно будут доступны позднее. В1 – номер серии Штутгарт в основном каталоге 01…. – номера страниц. Каждая страница каталога датирована с учетом последних изменений в левом нижнем углу.
Конструкторское бюро ЗАО «БиТри» оставляет за собой право вносить в настоящий документ изменения, вызванные влиянием технического прогресса.
Особенности и отличия оконных систем КВЕ
KBE Engine — достойное качество и невысокая стоимость
Компания предлагает потребителю несколько видов профильных систем, что позволят выбрать окно KBE с нужными характеристиками, не переплачивая при этом за дополнительные опции, наличие которых совсем не обязательно. Так, например, для остекления офисного, производственного помещения или дачного домика идеально подойдет KBE Engine — бюджетный, трехкамерный вариант с монтажной глубиной 58 мм. Конструктивно KBE Engine отличается меньшими размерами рамы и утонченным тонким внешним слоем пластика. Это позволяет значительно снизить цены на пластиковые окна, сделав их более доступными и сохранить при этом достойный уровень качества.
KBE Expert — повышенный комфорт
Окна из KBE Expert, пятикамерного профиля с монтажной глубиной в 70 мм, подойдут ценителям комфорта. Благодаря большой глубине профиля, окно можно остеклить более теплым стеклопакетом (до 42 мм.), т.е. с улучшенными характеристики по тепло и шумоизоляции, что особенно актуально для оживленных районов.
KBE 76 — больше тепла и комфорта
Пластиковые окна, изготовленные из этого профиля, удовлетворяют самым высоким требованиям по теплопроводности и шумоизоляции за счет большой ширины профиля −76мм и возможности остекления стеклопакетом до 48 мм. Окно из KBE 76 надежно защитят ваше жилье от городского шума, сберегут его тепло зимой и сохранят комфортную прохладу в летний зной. А благодаря повышенной прочности, окна из профиля KBE 76 идеально подходят для остекления коттеджей и загородных домов — там где необходима дополнительная прочность и устойчивость к значительным весовым нагрузкам.
Фурнитура для окон
Прежде чем обращаться в ремонтные компании, которые занимаются данным видом услуг, необходимо знать следующую информацию.
Производители фурнитурной обвязки
На современном оконном рынке представлены более двадцати производителей. Наиболее распространенные:
Типовые схемы конструкций окон
Наиболее распространенными видами открывания окна являются поворотные и поворотно-откидные. Также необходимо знать направление открывания створки (правое или левое).
Производитель профиля
По требованиям ГОСТ 30673-99 «Профили поливинилхлоридные для оконных и деревянных блоков» компания-производитель обязана нанести специальную маркировку, которая включает его полное наименование. Ее можно найти на внешней стороне профиля оконной створки.
Тип профильной системы (ось смещения фурнитурного паза)
Размеры по фальцу
Необходимо вычислить ширину и высоту створки по фальцу. | |
Резюмируя вышеперечисленные рекомендации для замены фурнитуры, необходимо учитывать следующие параметры:
По указанным пунктам вы самостоятельно сможете подобрать подходящий комплект фурнитуры, либо одну из его деталей.
Фурнитура для профилей с европазом
Содержание
Описание

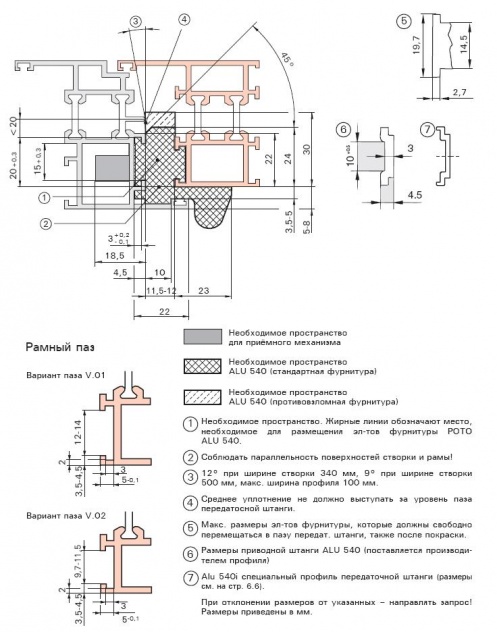

Алюминиевые системные профили с европазом имеют определенные геометрические размеры фурнитурного паза створки и паза рамы.
Типы открывания
Фурнитура для окон из алюминиевых профилей с европазом позволяет осуществить следующие типы открывания:
Поворотное окно
В комплект фурнитуры для поворотного окна входят следующие элементы:
При высоте створки более 1200 мм для обеспечения требуемого прижима створки к раме на окно дополнительно устанавливаются следующие элементы:
Поворотно-откидное окно
В комплект фурнитуры для поворотно-откидного окна входят следующие элементы:
При высоте створки более 1200 мм для обеспечения требуемого прижима створки к раме на окно дополнительно устанавливаются следующие элементы:
При ширине створки более 1300 мм внизу створки со стороны ручки устанавливается дополнительный угловой переключатель для обеспечения перемещения приводной штанги по нижней горизонтальной стороне створки и вверху дополнительные ножницы. Эти элементы добавляют по одной точке запирания на горизонтальных сторонах окна.
Фрамуга
В комплект фурнитуры для фрамуги входят следующие элементы:
Параллельно-откатное окно
Дополнительную информацию по параллельно-откатному окну можно получить по ссылке
Косоугольные и арочные окна
Комплект фурнитуры для косоугольных и арочных окон в принципе не отличается от комплекта для прямоугольных окон, но передача движения штанги осуществляется не через верхний угловой переключатель, а через нижний и нижнюю петлю.
Двухстворчатые окна
Двухстворчатые окна имеют два варианта исполнения :
