Что такое технология Ambilight и как она работает?
Представьте, что границ экрана не существует и изображение буквально переносится на стену за телевизором.
Благодаря уникальному алгоритму светодиодная подсветка Ambilight заполняет пространство вокруг вашего телевизора световым ореолом, который повторяет цветовую гамму изображения на экране.
Как же работает Ambilight?
Ambilight использует умный алгоритм для определения цвета изображения в реальном времени и передает эти данные на светодиоды, расположенные на задней стенке телевизора. Благодаря большому количеству поддерживаемых цветов и оттенков, создается эффект проекции изображения, визуально расширяющий экран телевизора.
Ambilight создает вокруг телевизора свечение, что облегчает поддержание внимания на изменении картинки благодаря выравниваю быстрой смены цветовой гаммы. Кроме того, напряжение глаз значительно снижается, при просмотре телевизора с технологией Ambilight задействуется периферическое зрение, за счет чего нагрузка на глаза значительно меньше, чем при просмотре обычного телевизора.
А теперь рассмотрим множество режимов подсветки:
Соответствие видео
Получите еще больше эмоций! Световой ореол по периметру телевизора усилит эффект присутствия и позволит вам почувствовать себя частью происходящего на экране.
Соответствие аудио
Главные музыкальные хиты для вашей вечеринки
Режим музыки Ambilight анализирует контент и реагирует на динамику музыки, воспроизводимой на телевизоре. Поэкспериментируйте с настройками цвета или просто включите режим вечеринки с произвольными эффектами.
Игровой режим
Полностью погрузитесь в игровой процесс
В игровом режиме Ambilight появляется черный цвет, а динамика смены оттенков становится более интенсивной. Выйдите на новый уровень погружения в игровую реальность!
Режим Lounge Light
С помощью режима Lounge Light можно включить подсветку Ambilight на телевизоре, находящемся в режиме ожидания. Подсветка осветит комнату и создаст необычайно уютную атмосферу.
Отображение флага
Вы можете установить для подсветки Ambilight режим, который адаптирует ее к цветам флага страны.
Испытайте на себе все преимущества подсветки Ambilight в телевизорах Philips! Яркие эмоции, больший уровень погружения в происходящее на экране и новый опыт уже ждут вас.
Режимы Sunrise и Ambisleep
Так называемые «световые будильники» сохраняют популярность уже несколько лет, и доказано, что использование такой функции положительно сказывается на здоровье людей. Если говорить научным языком, «симуляция рассвета» полезна тем, что имитирует утренние лучи света, которые наиболее эффективно переводят организм в состояние бодрствования по сравнению с другими источниками света.
Режим Sunrise
Он поможет вам проснуться под световую имитацю рассвета от Ambilight и мягкие звуки музыки. Это обеспечит естественное пробуждение, что положительно сказывается на работе человеческого тела. Через некоторое время после восхода солнца на телевизоре отобразится информация о погоде, чтобы вы могли понимать, на что рассчитывать при выходе на улицу.
Режим Ambisleep
Режим работает тем же образом, однако помогает потребителю с комфортом подготовиться ко сну. После отключения телевизора яркость экрана будет постепенно снижаться, пока телевизор не перейдет в режим ожидания, а из динамиков будут доноситься расслабляющие звуки (костра, дождя, моря, ветра и др.). Вы сможете выбрать цвет, интенсивность, звук и продолжительность работы телевизора в режиме Ambisleep.
Динамическая подсветка Ambilight для телевизора своими руками
В 2007 году компанией Philips была запатентована необычайно простая, но эффектная технология подсветки Ambilight. Производитель отметил сразу три главных преимущества этого аппаратного решения – снижение усталости органов зрения в процессе просмотра в тёмное время суток, расширение области отображения картинки, обеспечение полноценного погружения в изображение.
Пресс-служба компании Philips сообщила, что телевизоры с адаптивной подсветкой Amilight идеально подходят не только для просмотра фотографий и видеоконтента, но и для видеоигр. Необходимо отметить, что данный тип подсветки можно встретить исключительно на ТВ от компании Philips – это одна из главных фишек бренда.
Конечно, некоторые производители пытались реализовать нечто похожее в рамках своей продукции. В основном этим занимались малоизвестные торговые марки. Впрочем, судебные тяжбы всегда заканчивались в пользу компании, запатентовавшей эту технологию. Поэтому, в лучшем случае, телевизоры Ambilight от других компаний появятся после 2027 года. Однако это будет возможно только при условии, что Philips не продлит патент.
Делаем Ambilight для любого ТВ
Многие пользователи узнают о существовании адаптивной подсветки уже после приобретения телевизора. Некоторых потребителей просто не устраивает продукция компании Philips. Впрочем, если вы тоже относитесь к одной из этих категорий, это ещё не означает, что нужно отказываться от идеи использования адаптивной подсветки.
Сегодня можно сделать Ambilight для любого телевизора своими руками. Можете не переживать, за ваш энтузиазм наказание со стороны Philips не последует. Стоимость реализации этого проекта относительно небольшая. Например, на ТВ с диагональю 42 дюйма можно уложиться в символическую сумму в размере 1000 рублей. В среднем рабочий процесс занимает всего лишь несколько часов.
Чтобы сделать Ambilight для телевизора своими руками, нужно начать с приобретения необходимых комплектующих.
Комплектующие ambilight arduino
Технология фоновой подсветки базируется на анализе цветовой картины кадра на экране ТВ. В результате обеспечивается воспроизведение рассеянного света по периметру телевизора. Визуальный эффект действительно удивляет. Стена за задней частью корпуса динамически освещается, дополняя ореолом интенсивность картинки. Объём изображения визуально увеличивается.
Теперь, когда вы знаете, в чём заключается принцип работы динамической подсветки телевизора, можно перейти к подбору комплектующих. Вам понадобится:
Это набор комплектующих для создания максимально бюджетной подсветки. Если нет серьёзных ограничений в бюджете, тогда можно купить более дорогостоящие аппаратные элементы.
Во многом стоимость подсветки Ambilight будет зависеть от процессора. Например, можно купить Raspberry Pi 3, который стоит примерно 40$. Не исключено, что у вас дома есть Raspberry Pi второго поколения от старой техники.
Планируете создать медиасервер? Тогда купите более мощную микросхему, например, ASUS Tinker Board.
Выбор светодиодной ленты – ещё очень важный аспект. У вас не так много вариантов. Можно взять оригинальную ленту АPA102 или более дешёвый аналог SK9822. Понятное дело, что второй вариант является более экономичным. Многие эксперты рекомендуют приобрести Black IP67 30 – одного метра будет достаточно. Стандарт IP67 свидетельствует о наличии силиконовой защиты, соответственно, на поверхности не появится со временем налёт, желтизна, не будет скапливаться пыль и грязь.
Количество диодов – ещё один важный критерий выбора ленты. 30 диодов на 1 метр будет более чем достаточно. Что касается блока питания, то можно подобрать модуль, который изначально был предназначен для ноутбука. На 48-дюймовый телевизор потребуется около 3 метров светодиодной ленты.
Откажитесь от идеи приобретения ленты ws2801. Тщательно изучив отзывы пользователей на тематических форумах, можно прийти к выводу, что лента обладает несколькими существенными недостатками:
Выбор блока питания во многом зависит от конфигурации светодиодной ленты. Например, можно взять модуль 5V 8A. Чтобы было проще выбрать, рассмотрим наглядный пример расчёта мощности. Светодиодная лента на 30 диодов потребляет 9 Вт. Если у вас трёхметровая лента, то с резервом ей потребуется адаптер на 33 Вт. Предложенный выше блок питания будет обеспечивать 40 Вт. Этого достаточно.
С целью экономии можно коннекторы паять. Если желания заниматься этим самостоятельно нет, тогда закажите детали в интернете. Не покупайте угловые коннекторы, поскольку к ним очень тяжело подсоединить светодиодную ленту.
Можно также настроить Ambilight Arduino через HDMI, но это менее эффективный способ. Оптимальный метод реализации динамической подсветки сводится к установке именно светодиодной ленты.
Тестирование светодиодной ленты
Многие новички допускают одну распространённую ошибку. Они сразу устанавливают ленту, а потом понимают, что динамическое освещение телевизора не работает. Чтобы избежать лишних хлопот, обязательно проверьте работоспособность ленты, не исключено, что она исправна, но один диод повреждён.
Припаяйте временные контакты для тестового подключения светодиодной ленты. Загрузите на микросхему необходимое программное обеспечение, а потом подключите диодную подсветку. Всё работает без сбоев и цвета меняются? Тогда можно переходить к процессу монтажа.
Схема подключения
Система подключения будет во многом зависеть от используемой микросхемы. Впрочем, некоторые тонкости будут совпадать, невзирая на тип используемых комплектующих. Соберите все элементы, придерживаясь выбранной схемы. Крайне важно обеспечить питание для начала и конца светодиодной ленты. Свечение должно быть равномерным.
Например, если вы используете в качестве микросхемы «малину», то её нужно соединить с питанием светодиодной ленты общим заземлением. Это позволит избежать появления помех. Используйте ферритовые фильтры.
Примерьте, потом обрежьте и соедините с помощью уголков. Проклейте конструкцию для обеспечения надлежащей фиксации. Лента продаётся вместе со стандартной липучкой. Она не способна обеспечить хорошую фиксацию, со временем такая подсветка отпадёт. Если вы заинтересованы в долговечности подсветки, тогда купите вспененную клейкую ленту, которая зачастую применяется для крепления зеркал.
В обязательном порядке необходимо обезжирить поверхность телевизора. Если панель имеет округлую форму, тогда у вас есть возможность закрепить ленту под углом. Конечно, диоды будут светить по сторонам, но это только сначала кажется хорошим решением. Наклейка ленты должна осуществляться исключительно перпендикулярно стенке.
Оптимальная дистанция от стены – не больше 20 см. Что касается микросхемы, то она также может быть закреплена на задней панели. Можно использовать для фиксации «малинки» обычную липучку с одежды. Это позволит при необходимости демонтировать микросхему. Самодельная подсветка для телевизора Эмбилайт собрана.
Установка Ambilight на телевизор
Частично процесс монтажа фоновой подсветки для телевизора уже был затронут ранее. Рассмотрим несколько альтернативных способов фиксации ленты, о которых ещё не было сказано. Специалисты отмечают, что ни в коем случае нельзя использовать клей, поскольку он может негативно отразиться на работоспособности телевизора. К тому же, приклеенную ленту будет очень непросто снять в случае перегорания светодиодов.
Фиксировать самодельную подсветку можно даже с помощью обычного двустороннего скотча. Обязательно удостоверьтесь в том, что стрелки светодиодной ленты направлены вокруг монитора, в противном случае вам придётся всё переделывать. Если вы используете контроллер Arduino Nano, то расположите его рядом c USB портом, поскольку он будет подключаться к ТВ через этот интерфейс.
Несколько полезных дополнительных рекомендаций от профессионалов:
Если вы поняли, что самостоятельно не сможете собрать подсветку, то тогда купите для телевизора или компьютера Paintpack. Это готовый аналог Ambilight.
Пайка всей электроники

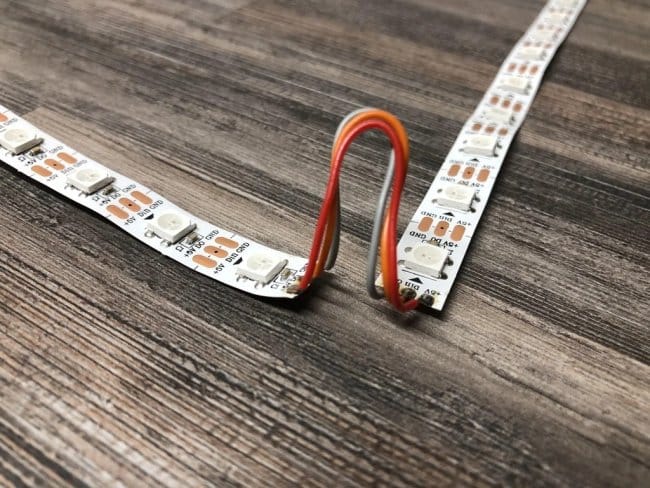

В процессе припайки ленты можно использовать скрепки. Согните и подрежьте их до соответствующего размера. Припаяйте их к светодиодной полосе, чтобы объединить конструкцию. С целью предотвращения короткого замыкания, используйте изоляторы. Однако это не является обязательным условием. Если использовались скрепки белого или другого цвета, то лучше закрасить их маркером в тон корпусу телевизора.
Подключите светодиодную ленту к микросхеме, придерживаясь выбранной схемы. Проводка сделана. Осталось скачать программное обеспечение, а потом вставить блок питания в розетку.
Скетч Arduino Ambilight
Чтобы создать аналог подсветки Ambilight для телевизора, нужно провести программную настройку созданной конструкции. Сейчас детально проанализируем, по какому принципу осуществляется установка и настройка программного обеспечения для создания работоспособной подсветки.
Настройка программного обеспечения
Существует множество различных систем, позволяющих настроить подсветку для телевизора Амбилайт. Нет смысла в подробностях рассматривать абсолютно все существующие способы реализации поставленной задачи. Для наглядности рассмотрим реальный пример. Можно использовать Raspberry в качестве медиасервера. Такую возможность мы уже рассматривали ранее. Установите образ OSMC. Также подойдёт классическая сборка Raspbian. Сам процесс установки образа во многом напоминает запись ISO на флешку.
Несколько слов нужно сказать об обязательной настройке конфигурации системы:
Переходим к следующему этапу программной настройки. Переключитесь для этого на вкладку SSH. Введите имя пользователя и пароль, а также IP-адрес микросхемы. Для «малинки» логин и пароль pi/raspberry. Нажмите на кнопку «Connect», чтобы начать подключение. Выберите «Install or Update Hyperion». Сохранение конфигурации осуществляется путём нажатия на «Save» и «Create Hyperion Configuration». Выберите путь расположения директории, в которой находится HyperCon.
Нажмите на кнопку «Send Config», чтобы отправить сохранённые конфигурации на микросхему. Если всё было сделано в соответствии с инструкцией, тогда вы можете удалённо управлять цветовой палитрой, используя Colorpicker. Если появилась ошибка, зайдите в разделы Get Log, Show Traffic – в них будет описана причина неудачи.
Чтобы провести проверку с помощью тестовой картинки или начать загрузку собственного изображения, нажмите ПКМ на экране.
Подсветка от ТВ каналов
Чтобы адаптировать подсветку к работе телевизионных каналов, нужно заметно расширить функциональные возможности системы. Скорее всего, для этого вам потребуется SCART-переходник. Установите адаптер в режиме OUT. Вставьте USB в микросхему, RCA в SCART-переходник.
Подключение завершено, можно приступать к программной настройке. Переключитесь на вкладку Grabber. Настройте получение видеопотока с USB интерфейса микросхемы. Включите любой телевизионный канал. В диалоговом окне конфигурации необходимо выбрать команду Take Grabber Screenshot. Появится кадр, полученный девайсом.
Теперь необходимо поработать с параметрами, чтобы добиться максимально возможного качества. Уберите бордеры чёрного цвета. Удостоверьтесь, что изображение отображается корректно, а оригинальная цветопередача не сбилась. Особое внимание нужно уделить настройке Priority. Преимущественно данный параметр есть во всех программах.
Приоритет KODI – 890, а у Grabber – 900. Чем меньше приоритет, тем важнее выполнение. При актуальных настройках воспроизведения контента на KODI будет включена соответствующая подсветка, поскольку приоритет ниже. Чтобы запустить подсветку Grabber, закройте контент и включите телеканал.
Управление Ambilight другими способами
Есть несколько способов управления самодельной подсветкой. Например, можно установить на ПК программу hyperion-remote, чтобы удалённо управлять цветами и эффектами. Чтобы задать настройки цвета, приоритет должен быть меньше текущего значения. Приложение от аналогичных разработчиков можно установить на смартфон или планшет, работающий под управлением операционной системы iOS. Преимущественно все функции платные, за исключением нескольких опций. Для гаджетов на Android также есть данное предложение.
Теперь вы знаете, как своими руками сделать подсветку Ambilight для телевизора любой марки и модели. Стоит признать, что реализация этой идеи – не самая простая задача, но, если придерживаться рекомендаций, можно добиться положительного результата.

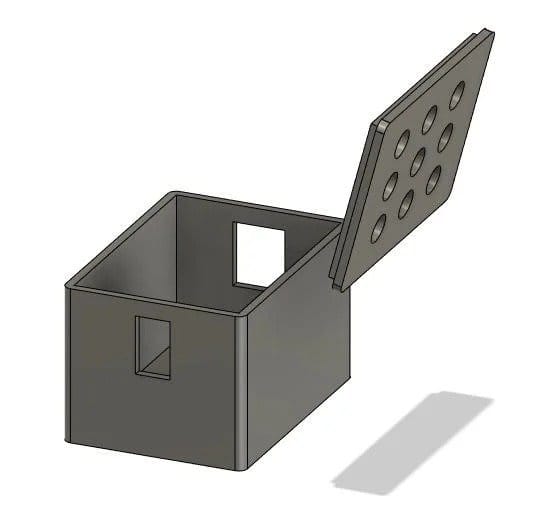

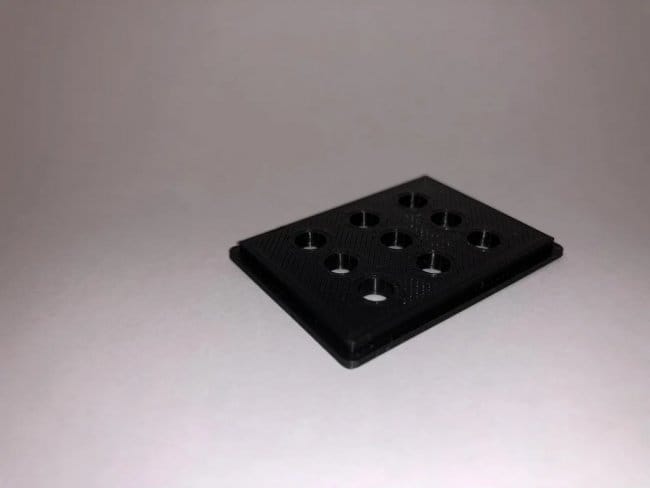

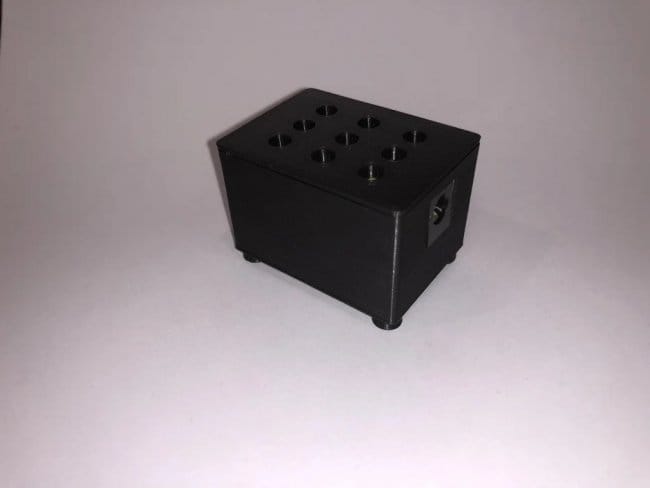

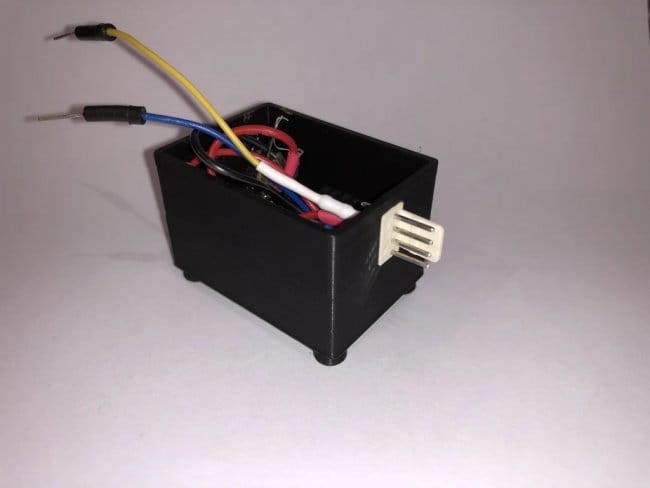

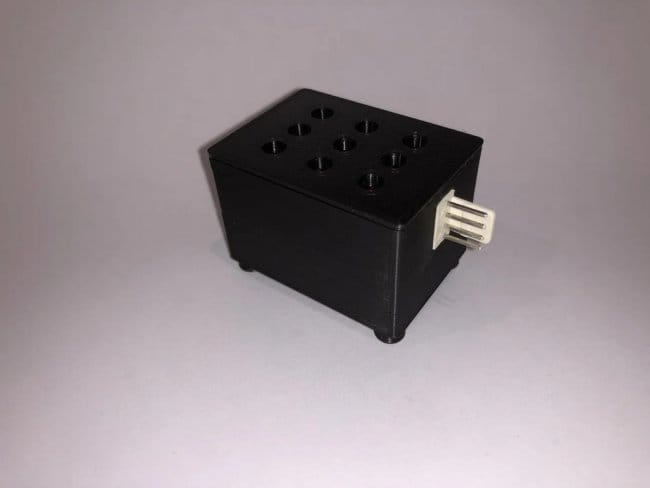

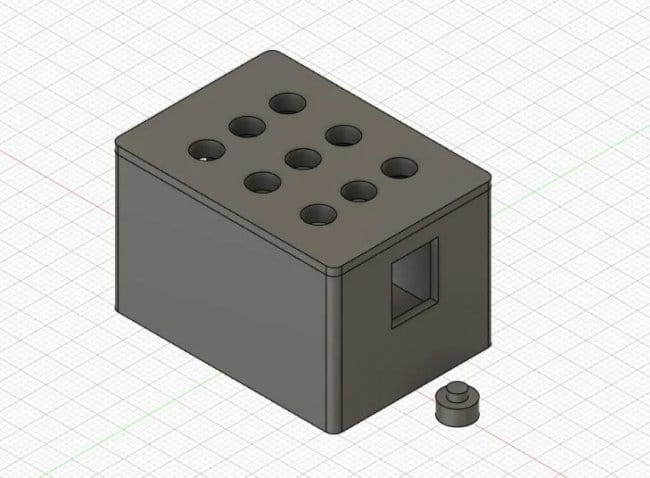

Фоновая подсветка компьютерного монитора с поддержкой «умного дома» от Apple

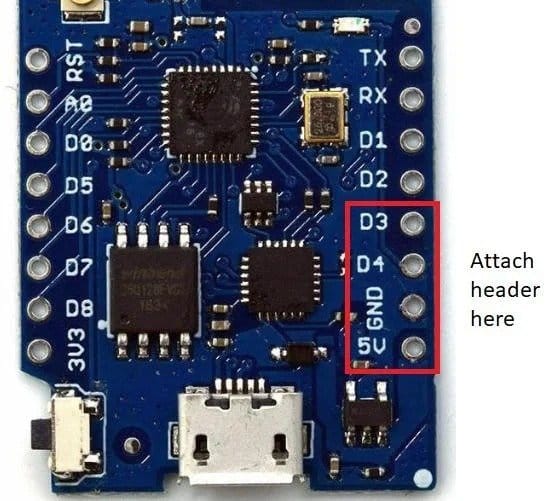

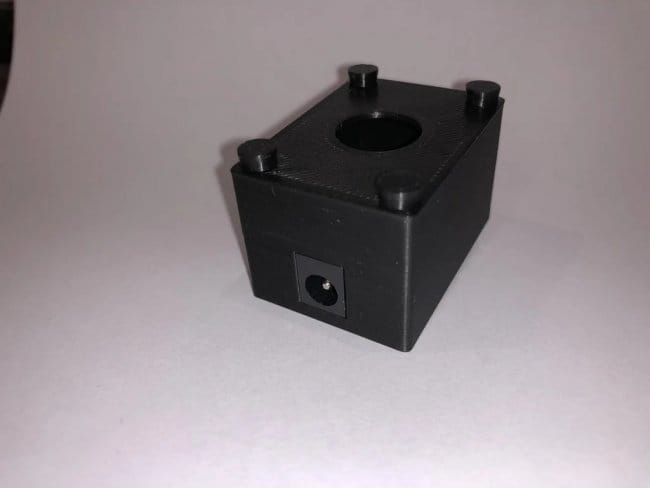

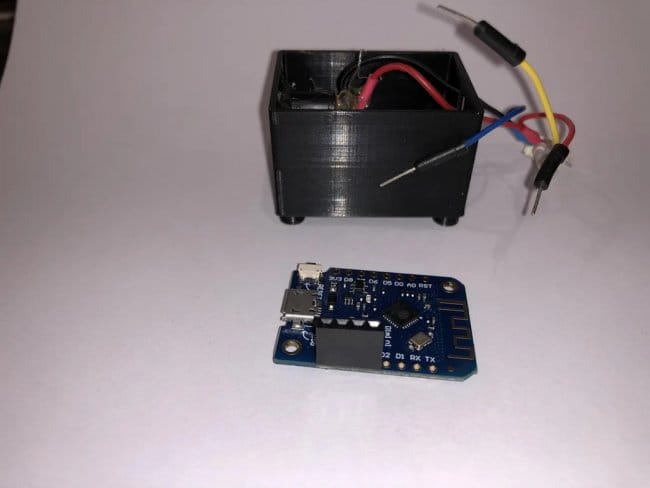

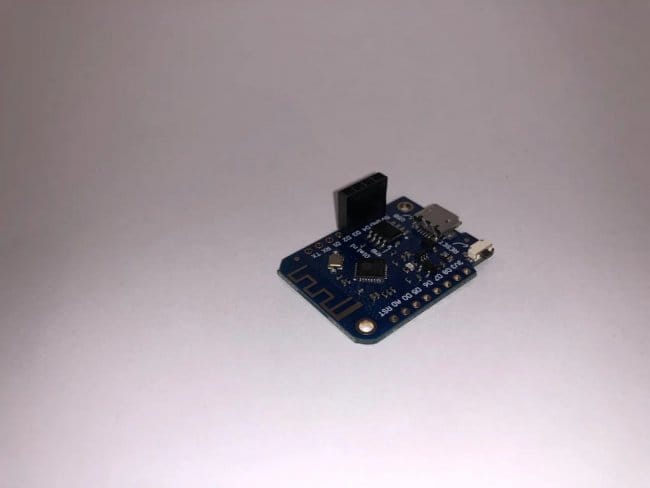

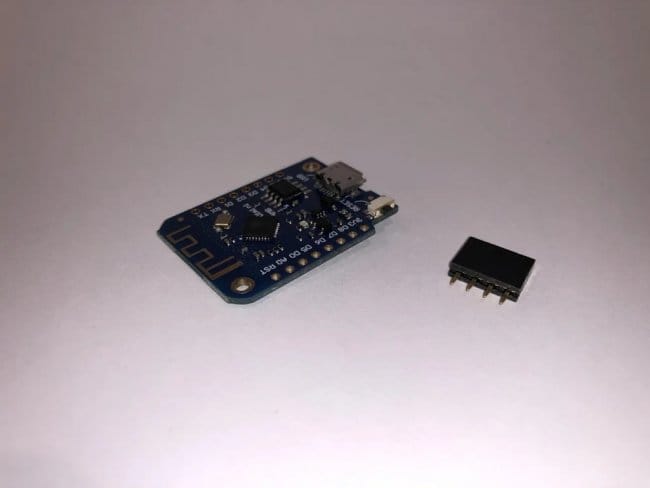

Сначала нужно подготовить плату. К Wemos D1 mini не припаяны контакты. Мастер припаивает разъемы к 4 контактам Wemos D1 mini (5V, Ground, D4 и D3).
Шаг второй: программное обеспечение

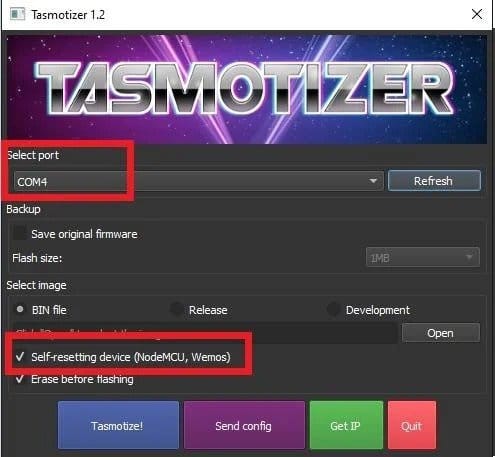

Дальше нужно запрограммировать Wemos D1 mini с помощью программного обеспечения для управления освещением с открытым исходным кодом WLED.

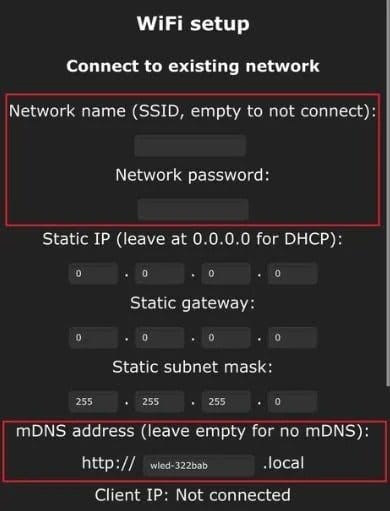

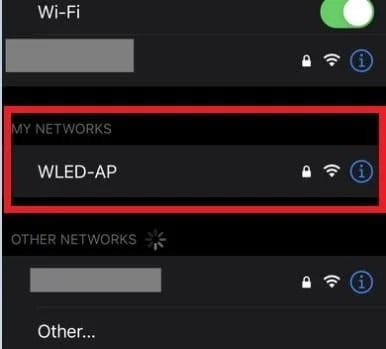

Запишите адрес mDNS и введите свои учетные данные WiFi в поле «Имя сети» и «Пароль сети».

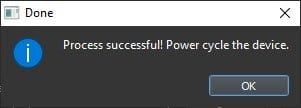

Сохраните настройки и дождитесь перезагрузки устройства.
Подключитесь к основной сети Wi-Fi
Теперь Wemos D1 mini готов к настройке для управления адресными светодиодами.
Примечание. Устройства ESP8266 поддерживают только сети Wi-Fi 2,4 ГГц.

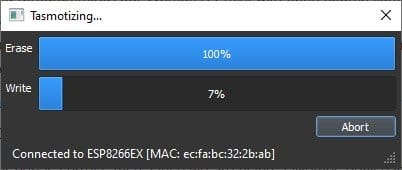

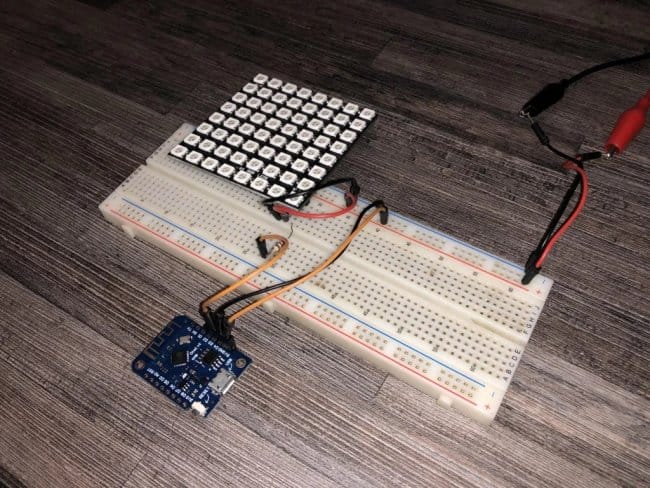

Шаг четвертый: тестирование Wemos D1 Mini
После установки ПО нужно протестировать устройство.
Убедитесь, что ваш Wemos D1 mini подключен к источнику питания постоянного тока.
Перейдите по адресу вашего Wemos D1 mini на WLED. Это адрес «mDNS», который был записан ранее.

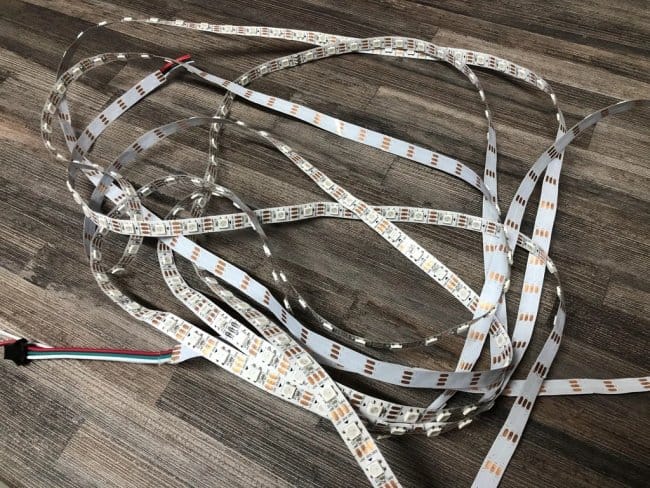

Для тестирования нужны светодиоды WS2812b (мастер использует светодиодную матрицу 8×8 ).
Перейдите к панели «Конфигурация» интерфейса WLED.

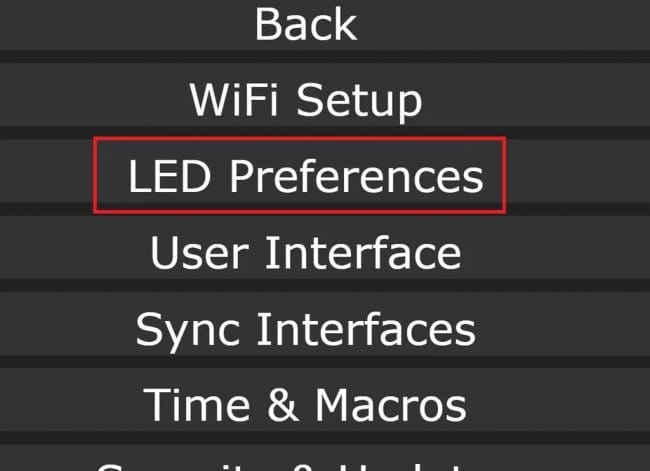

Нажмите «Настройки светодиодов».

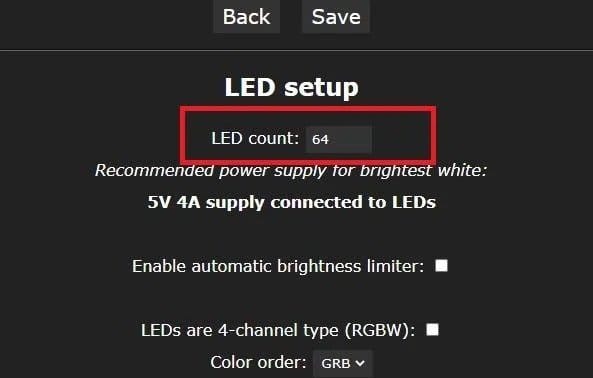

Введите количество светодиодов ( в данном случае 8×8 = 64). Нажмите «Сохранить». Выключите устройство.

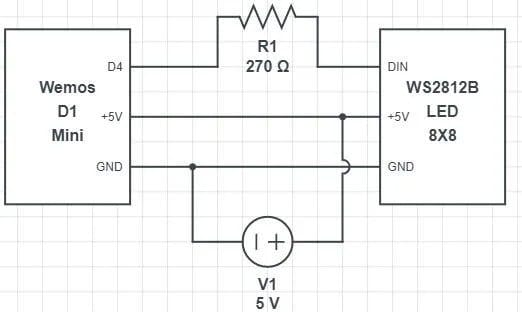

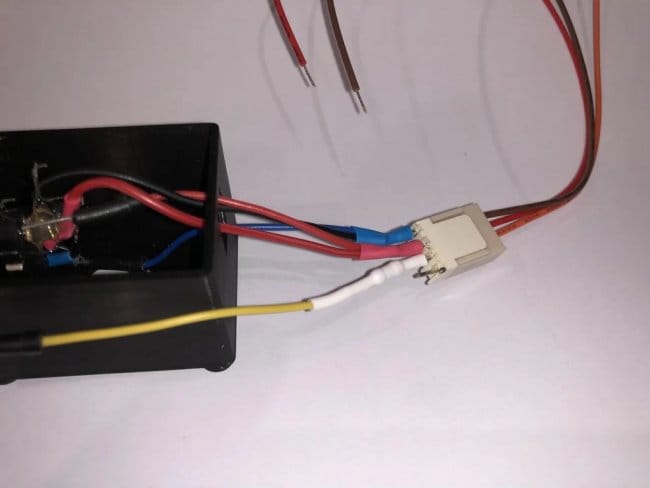

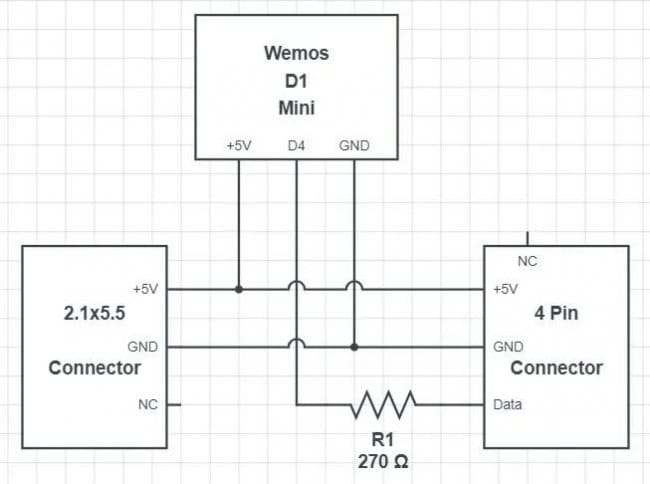

Дальше нужно подключить панель согласно схемы ниже.
Обратите внимание:
-WLED будет взаимодействовать со светодиодной панелью через контакт D4

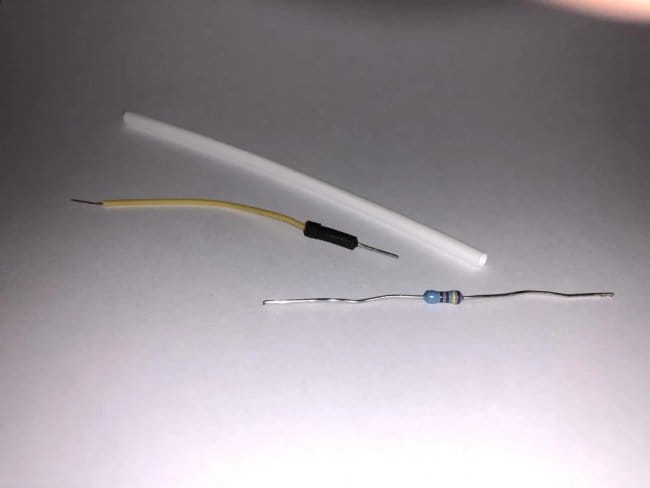

-между D4 и светодиодной лентой устанавливается токоограничивающий резистор 270 Ом
-Wemos D1 mini и светодиодная лента питаются от одного и того же источника питания 5 В

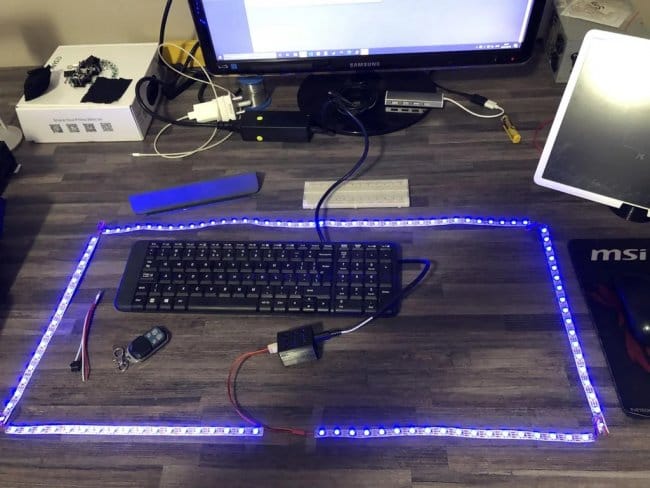

Чтобы упростить тестирование, загрузите мобильное приложение WLED.
Android
iOS
Через несколько секунд после включения светодиоды на панели должны засветится.
Дальше перейдите к мобильному приложению WLED и откройте его.
Нажмите «Discover lights. » и подождите несколько секунд.
Щелкните галочку в правом верхнем углу экрана.
Панель должна появиться в списке как WLED. Кликаем на нее. Переходим по адресу «mDNS», который был записан раньше.

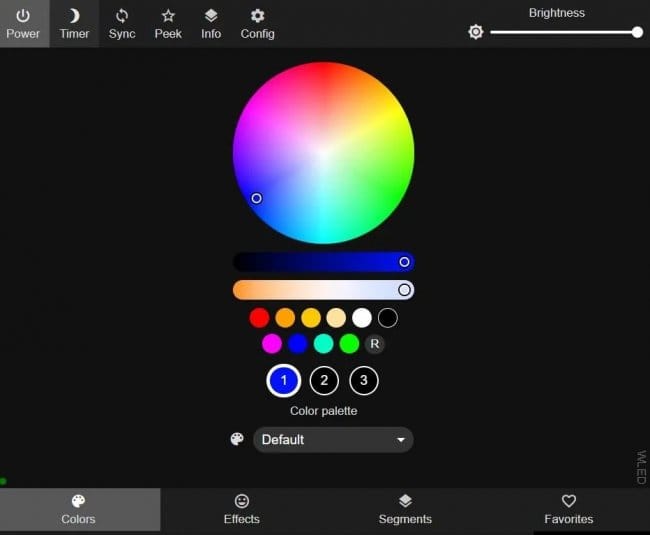

Теперь с помощью приложения можно протестировать устройство, поменять цвета, яркость.

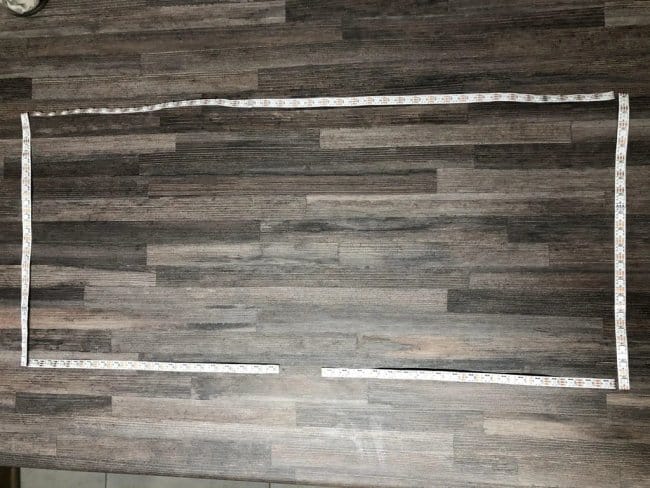

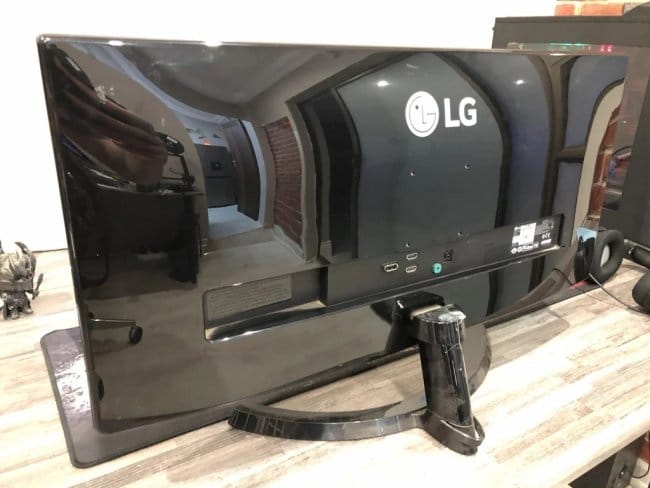

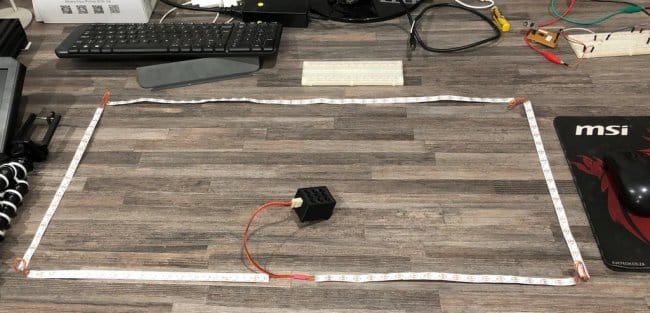

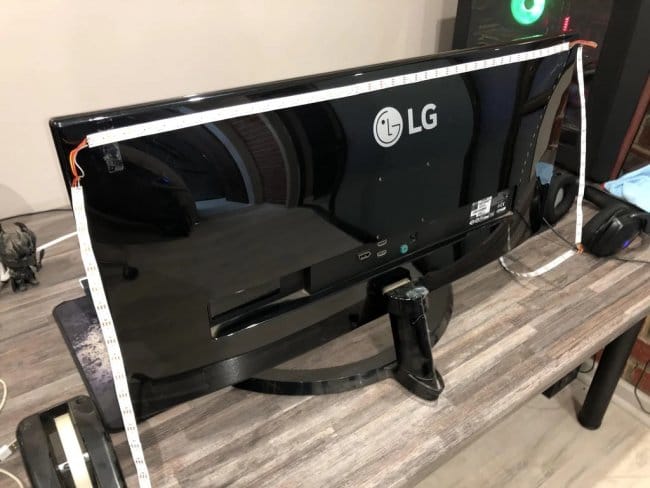

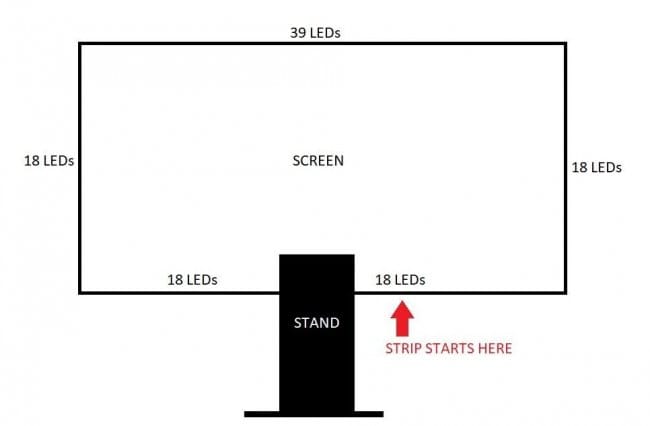

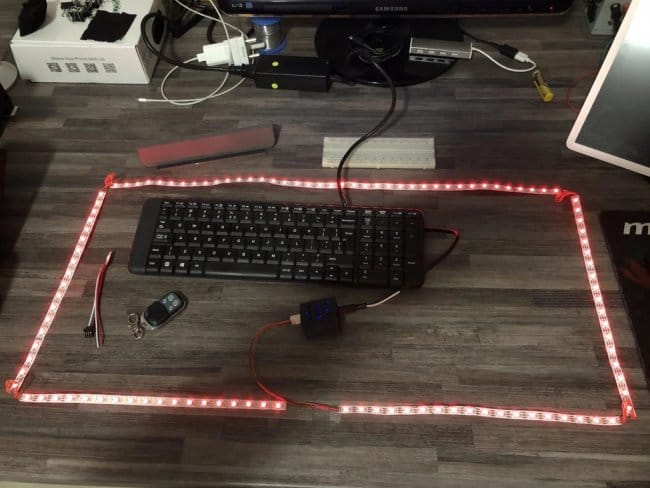

Нужно прикинуть, как будут располагаться светодиоды, учитывая следующие детали:
— не нужно делать зазор там, где у вашего монитора есть подставка
— обратите внимание на начальное положение светодиодной ленты.
— обратите внимание на данные о направлении в светодиодной ленте. Направление указано стрелками.

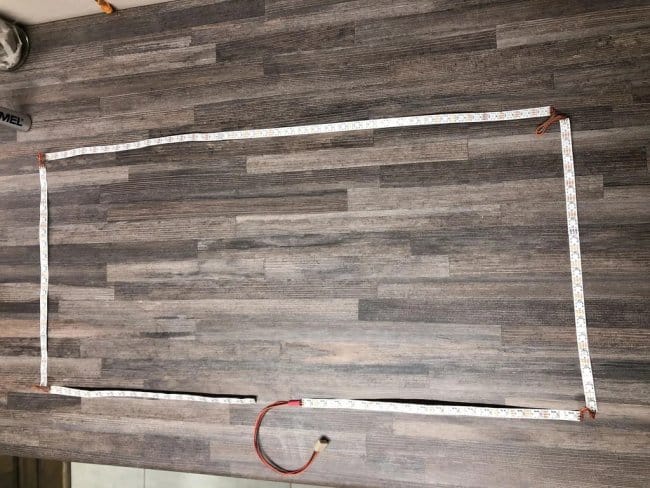

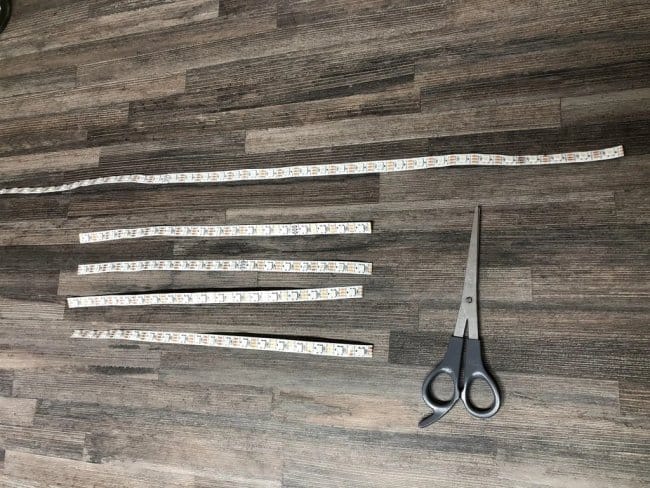

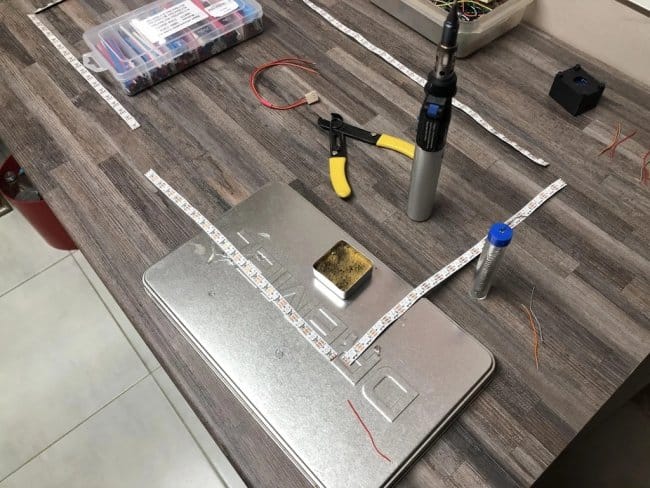

Дальше нужно разрезать светодиодную ленту согласно схемы.

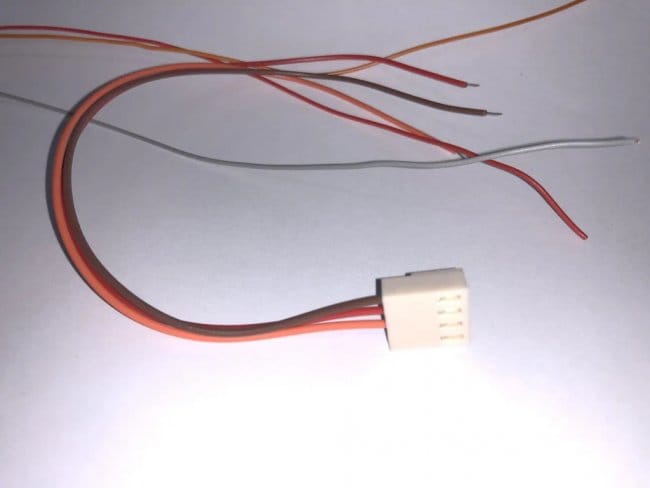

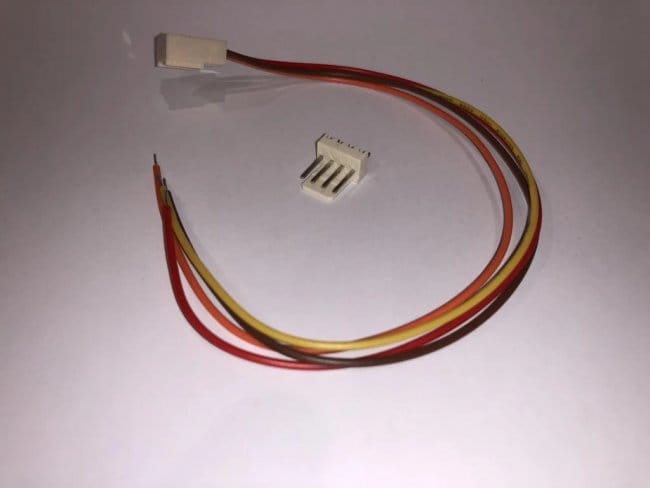

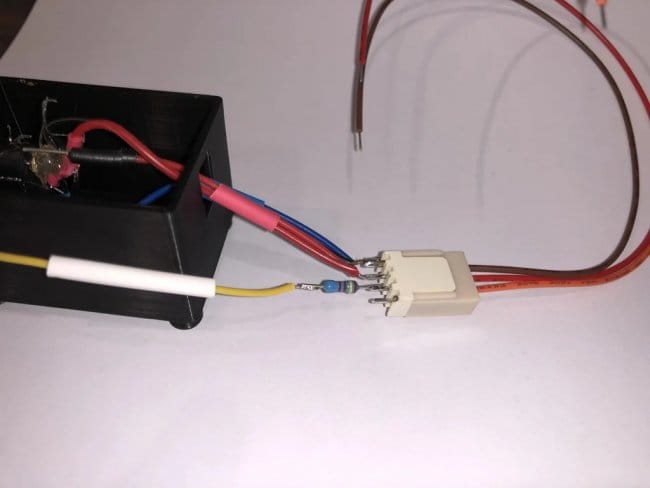

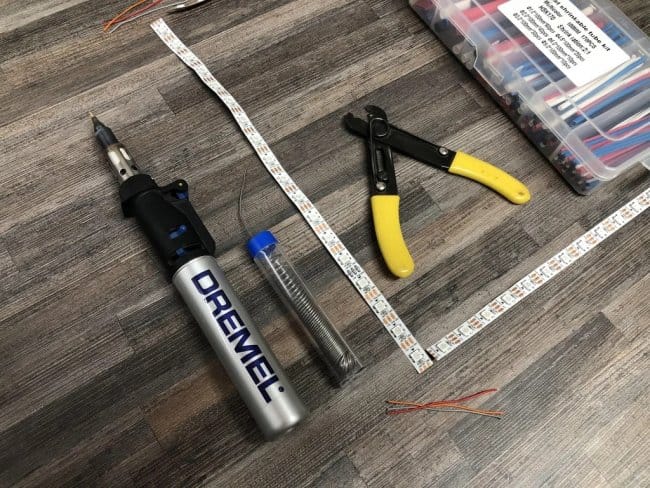

Возьмите несколько цветных проводов и разрежьте их на отрезки длиной 4 см.

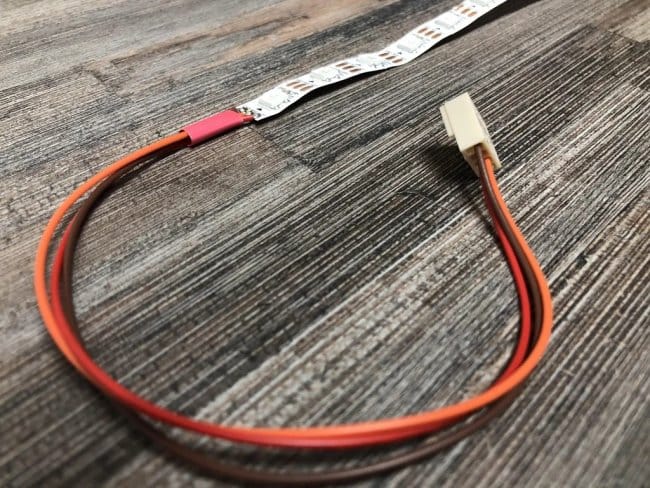

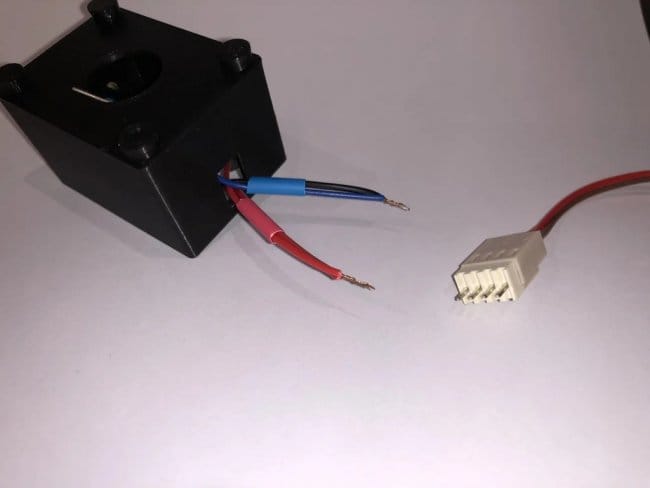

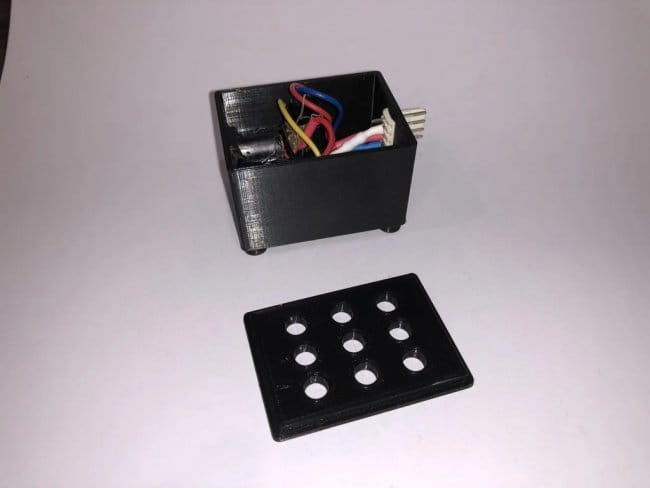

Припаяйте разъем к контактным площадкам самой первой полосы.
Шаг девятый: настройка Hyperion.ng
Идея состоит в том, что пользователь устанавливает Hyperion.ng на компьютер. Программа использует запись экрана для анализа того, что отображается на мониторе, обрабатывает его и преобразует в поток, который может интегрироваться с WLED для создания фонового освещения в режиме, близком к реальному времени.

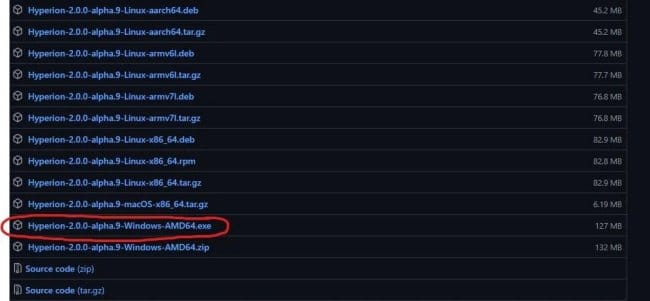

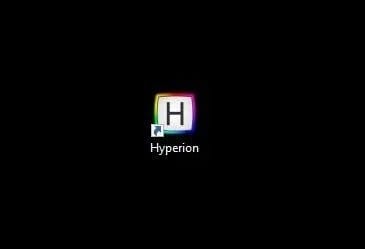

Загрузите и установите последнюю версию Hyperion.
Откройте программу и дважды щелкните на панели задач.
Дальше введите новое имя пользователя и пароль.

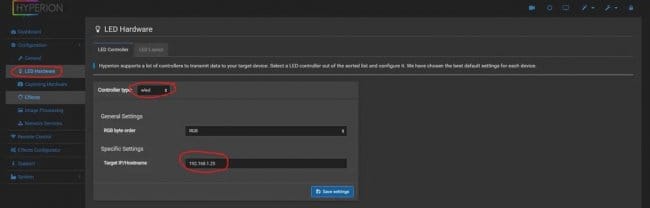

В веб-интерфейсе Hyperion перейдите в «Светодиодное оборудование».
Выберите «wled» в раскрывающемся меню «Тип контроллера».
Введите IP-адрес вашего контроллера WLED.
Нажмите «Сохранить настройки».

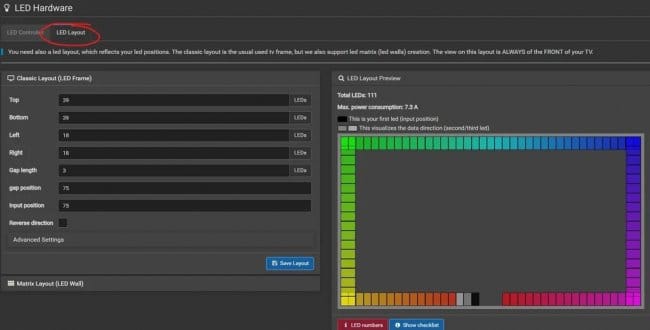

Затем перейдите на вкладку «Схема расположения светодиодов». Введите ваше количество светодиодов
Обратите внимание, что мастер использовал такое же количество светодиодов для нижнего ряда и выбрал длину промежутка 3 (рассчитывается как 39-18-18 = 3) и установил положение зазора на светодиоде 75 (18 + 39 + 18 = 75). Позицию ввода тоже 75.
Нажмите «Сохранить макет».

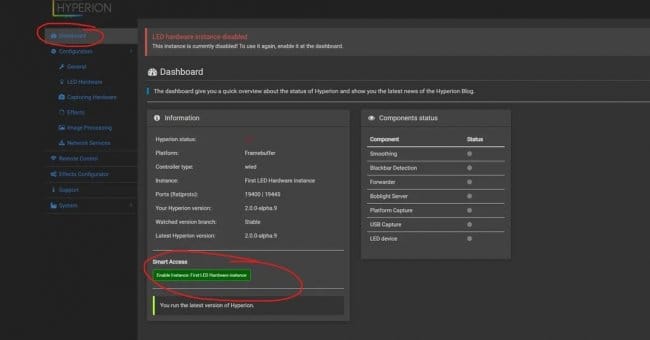

Перейдите в «Панель управления» и убедитесь, что светодиодное оборудование работает в разделе «Smart Access».
Шаг десятый: настройка Apple HomeKit
Мастер хотел, чтобы устройством можно было управлять с помощью Apple HomeKit (предполагается, что у пользователя уже есть работающий экземпляр Homebridge в сети).
Рекомендуется создать статический IP-адрес для всех устройств WLED в сети. Таким образом вы всегда будете знать адрес каждого источника света и убедитесь, что Homebridge всегда может связаться с вашим устройством. Если вы не назначаете статические IP-адреса устройствам WLED и планируете использовать их с помощью плагина «Homebridge Wled Simple», их IP-адреса могут измениться при перезагрузке устройства, и вам придется перенастроить плагин.
