Что такое электромонтажный инструмент

Полный перечень инструментов электрика

Ни один грамотный мастер не обходится без специального инвентаря. Электрик – профессионал, занимающийся устранением неполадок в электрических сетях, приборах, а также он проводит монтажные работы. Чтобы сделать работу качественно требуется необходимый инструмент для электрика.

В этой статье будет рассмотрен различный электромонтажный инструмент, ориентированный на профессионалов и новичков. Также будут даны рекомендации по его использованию начинающими электриками. Теперь изучим перечень инструментов, который может быть у электромонтера по ремонту и обслуживанию электрооборудования.

Диэлектрические перчатки

При любых работах в цепях, находящихся под напряжением, необходимо использовать резиновые диэлектрические перчатки. Перед применением их необходимо осмотреть на наличие проколов, порезов и трещин.

Приобрести можно в магазинах, специализирующихся на электротоварах и электрооборудовании. Необходимо проверять качество материала на толщину и прочность. Самый простой способ проверки: наполнить перчатку воздухом и зажать руками. Утечка воздуха из наполненной перчатки недопустима.

Отвертки разных типов и размеров

Наиболее часто используемыми в работе инструментами являются отвертки различных типов. Они необходимы для затягивания контактных клемм, закручивания саморезов и болтов, а также при демонтаже старого оборудования. Лучше всего приобрести длинные изолированные отвертки, имеющие плоский и крестовой шлиц, двух или трех различных размеров (в зависимости от особенностей выполняемых работ).

Не лишним будет также приобрести универсальный набор с различными насадками. Однако он необходим в основном при специфических работах и начинающим электрикам будет практически бесполезен.

Шуруповерт – скорый помощник

Для многих работ гораздо удобнее будет использование незаменимого инструмента – шуруповерта. Помимо своего основного назначения, он поможет проделать отверстия в стенках щитка или распаечных коробок. Если же цена такого инструмента окажется слишком высокой, его вполне можно заменить аккумуляторной отверткой. Фото набора показано ниже.

Рекомендуется приобретать полный набор со всеми необходимыми насадками, так как при электромонтажных работах очень часто затрудняется доступ к нужным местам.

Пассатижи или плоскогубцы

Другой достаточно важный ручной инструмент электрика – пассатижи (или плоскогубцы). С их помощью можно затягивать небольшие гайки, а также перекусывать провода. Пассатижи обязательно должны иметь цельные изолированные ручки. Недопустимы никакие вырезы или трещины.

Помимо пассатижей, часто могут потребоваться такие специфические инструменты, как круглогубцы или утконосы. Оба этих инструмента показаны на следующих фото.

Утконосы отличаются от круглогубцев только наличием плоской грани, благодаря которой они в некоторых случаях вполне заменяют пассатижи. Основным назначением этих инструментов является формование концов проводов и сложных изгибов.

Применение бокорезов

Для ровного перекусывания проводов используются бокорезы (или кусачки). Благодаря особой форме заточки режущей части они обеспечивают срез без сжатия концов провода. Опытные электрики зачастую обходятся только кусачками, вообще не используя пассатижи. На фото ниже приведены бокорезы – инструмент, используемый для электромонтажа и при ремонте бытовой техники.

Нейлоновые стяжки

Для соединения нескольких проводов в жгуты широко используются нейлоновые стяжки различных размеров. Они позволяют с легкостью закрепить провода и сделать монтаж более понятным и эстетичным.

Следует учитывать сечение проводов, их количество, после чего можно подбирать подходящий размер стяжки. Для малого количества проводов широкая стяжка не подойдет.

Штангенциркуль

Определить диаметр провода (его рабочей части – жилы) можно при помощи штангенциркуля. Это особенно актуально при отсутствии маркировки провода.

За неимением штангенциркуля допустимо применять обычную линейку. Точность измерения при этом будет ниже.

Инструменты для очистки проводов от изоляции

Следом за ним на фото приведен специальный инструмент для снятия изоляции, ассортимент которого сейчас представлен огромным числом моделей различных ценовых категорий. Благодаря такому выбору даже начинающий электромонтажник сможет выбрать доступный и подходящий ему инструмент.

Инструменты для соединения проводов

Для соединения проводов наиболее часто применяются винтовые клеммники.

В последнее время им на смену пришли гильзы, используемые для соединения проводов или обжима их концов с целью защиты от повреждений. Для их установки на концы проводов используют специальный инструмент – обжимные клещи. Они хорошо подходят под различные размеры таких гильз.

Защита концов проводов

С целью защиты концов проводов от повреждения опытные электрики могут использовать лужение сплавом олова и свинца (обычно для многожильного провода). При этом жилы провода становятся единым целым и не отламываются по отдельности. Для лужения проводов применяются паяльники различных мощностей.

Однако провода большого сечения паяльником облудить очень трудно, необходимо использовать паяльную ванну. Она относится к инструментам специального назначения и, несмотря на свою доступность по цене, во многих магазинах просто не продается. По этой причине паяльные ванны используют исключительно профессионалы или крупные фирмы.

Гаечные ключи

В некоторых случаях при выполнении монтажных работ могут понадобиться гаечные ключи. Хотя в продаже есть много наборов, электрику, как правило, они не нужны. Можно ограничиться приобретением разводного ключа. Он намного легче и заменяет собой целый набор ключей различных размеров.

Кроме перечисленных часто используемых инструментов существует множество различных индикаторов и измерительных приборов. Рассмотрим наиболее необходимые из них.

Индикаторные отвертки

Индикаторные отвертки (индикаторы фазы) служат для проверки наличия напряжения в сети, а также для определения фазного провода. Этот инструмент обязательно должен быть у каждого электрика. При касании фазного провода загорается сигнальная лампа, при касании нулевого провода лампа не горит. Перед измерением необходимо коснуться пальцем или рукой сенсора на рукоятке отвертки (обычно он расположен в ее торце). На фото ниже показаны различные индикаторные отвертки.

В похожем исполнении также выпускают индикаторы скрытой проводки. Они также бывают необходимы при поиске неисправностей проводов, которые проходят внутри отделки стен.

Помимо простых индикаторов фазы в виде отверток существуют трехфазные индикаторы. Они имеют четыре клеммы (три фазные и одну нулевую). При правильном подключении фазных проводов индикаторный диск вращается в направлении, указанном стрелкой. Отметим, что этот прибор относится к специфическим и применяется в основном профессионалами при работе с двигателями и другим оборудованием, питающимся от трехфазной сети.

Индикация низкого напряжения

Для индикации низкого напряжения (имеется в виду сетевое напряжение 220 В) часто используются индикаторы ИНН-1, представляющие собой два щупа, в одном из которых установлена сигнальная лампа. Щупы соединены проводом. При касании ими проводов, находящихся под напряжением, лампа загорается.

Вместо таких индикаторов электрики-любители часто пользуются сигнальной лампой, представляющей собой обычную осветительную лампу накаливания низкой мощности. К ее патрону присоединены провода, выполняющие роль щупов. Однако такая конструкция представляет большую опасность: лампу можно случайно разбить, а ведь нить накала находится под напряжением сети. В отличие от такого решения у промышленных индикаторов прочный корпус и надежная изоляция, поэтому рекомендуется пользоваться именно ими.

Мультиметр

Наиболее надежным прибором для измерений в электрических цепях является мультиметр. Сейчас широко используются цифровые мультиметры. Они позволяют измерить напряжение, силу тока, а также имеют возможность измерения сопротивления цепи и ее прозвонки со звуковым оповещением. Начинающим электрикам лучше приобрести недорогую модель (при выходе из строя не будет жалко). Профессиональные электрики пользуются более серьезными моделями с расширенным функционалом. Наиболее популярными являются различные модификации мультиметра M890 фирмы Mastech.

Помимо цифровых, до сих пор широко применяются аналоговые мультиметры.

Теперь поговорим об электроинструменте, который может понадобиться электромонтажнику.

Дрель с разными насадками и сверлами

Прежде всего – это дрель с различными насадками и сверлами. В некоторых случаях можно обойтись и шуруповертом, но далеко не всегда. Кроме дрели часто может потребоваться перфоратор. Он отлично подходит для сверления отверстий в камне, долбления штробов, а также для вырезания крупных отверстий под розетки, выключатели и распаечные коробки.

Иногда электрики используют в своей работе молоток и долото (зубило). Но при современном развитии ручного электроинструмента и его большом выборе лучше пользоваться перфоратором, так как долбить зубилом штробы очень долго и утомительно. Для долбления нельзя использовать стамески (по конструктивным соображениям). Стамески предназначены для чистовой обработки без использования молотка.

Набор коронок

Очень полезно приобрести набор коронок различных диаметров для вырезания отверстий в стенах. В эти отверстия в дальнейшем будут вставляться розетки, выключатели, распаечные коробки.

Штроборез

Для выполнения штробов в стенах профессионалы используют штроборез.

Начинающим мастерам купить такой инструмент окажется не под силу из-за его высокой цены. Вместо него они часто используют угловую шлифовальную машинку (болгарку) со специальным диском. Однако, в отличие от штробореза, при работе болгаркой гораздо сложнее контролировать глубину резания, также отсутствует возможность отвода образующейся пыли.

Заключение

Мы рассмотрели список наиболее необходимых электрику инструментов. При определенных работах может использоваться более специфический инструмент.

Во время работы следует соблюдать основные правила техники безопасности, обязательно применять диэлектрические перчатки и защитные очки. По возможности необходимо снять напряжение с ремонтируемой электроустановки.

Источник

Инструмент электрика: список, описание и фото инструмента

Как правило мастер от места к месту свой электромонтажный инструмент переносит в кейсе или сумке. У каждого выдержан свой набор или комплект – применимо к выполняемой работе.

Профессиональный инструмент электрика

Посмотреть, какой может быть инструмент, можно в интернете и даже в видео-обзорах.

Инструмент электрика: отвертки

Электрику нужны отвертки нескольких видов. Этот часто используемый инструмент обычно есть в каждом чемоданчике мастера.

Инструмент электрика: отвертки

Основные функции отвертки электрика:

Обязательна изоляция. Хорошо иметь специальное покрытие рабочей части – для случайного контакта с запитанной поверхностью. В любом случае наиболее удобны имеющие длинные рукоятки и рабочие части.

Тип – как плоские, так и крестообразные. Наличие нескольких размеров поможет сэкономить усилия при работе.

Диэлектрические перчатки

Обязательное оснащение любого электрика – нужны для защиты от контакта с токопроводящими частями.

Диэлектрические перчатки

Существуют следующие типы перчаток для защиты от поражения электрическим током:

Инструмент электрика: штангенциркуль

Этот измерительный инструмент позволяет получить данные о внешних и внутренних размерах (диаметр, глубина). Бывает обычный, индикаторный и электронный штангенциркуль.

Инструмент электрика: штангенциркуль

Работа с ним не отличается крайней сложностью, следует только изучить систему считывания информации. Точность замеров – высокая, до сотых долей мм.

В зависимости от типоразмера существует несколько разновидностей инструмента. Для электриков будет достаточен обычный штангенциркуль.

Инструмент электрика: пассатижи или плоскогубцы

Перечень оснащения электрика – не перечень без шарнирно- губцевого инструмента. Его п редназначение – захват и удерживание предметов, перекусывание провода.

Инструмент электрика: пассатижи или плоскогубцы

Пассатажи имеют круглые части и оснащены резцами, которыми можно обрезать проволоку. Изготавливаются из более прочных сталей. Плоскогубцы имеют только части для удерживания.

Рукоятки – из диэлектрического материала. Рассчитан инструмент обычно до 1000 В.

Есть классические и переставные конструкции, способные обеспечить комфортную работу с разными диаметрами и толщинами материалов.

Инструмент электрика: бокорезы

Очень похожи на обычные кусачки: у бокорезов режущие кромки расположены параллельно рукояткам или под небольшим углом.

Инструмент электрика: бокорезы

Объект воздействия – провод, проволока, нетолстые пластмасса и металл.

Работа заключается в придании усилия сжатия и перемещении инструмента по материалу. Глубина и скорость реза определяется силой воздействия на рукоятки. Для перерезания большого диаметра следует разместить предмет ближе к шарниру.

Нейлоновые стяжки

Список приспособлений электрика дополняют стяжки — п ростое в использовании изделие из нейлона.

Выпускается в нескольких размерах и любых цветах. Характеризуется длиной, шириной и прочностью на разрыв. Запорный механизм – замок (фиксатор-язычок). Главный нюанс – боится температурных перепадов.

Инструменты для очистки проводов от изоляции

Инструменты для очистки проводов от изоляции

Для любого инструмента обязательна электроизоляция рукояток.

Инструменты для соединения проводов

Если не учитывать скрутку (обязателен шарнирно- губцевый инструмент!), корректное соединение проводов выполняется клеммами.

инструменты для соединения проводов

Для максимальной безопасности следует применять так ие способы :

Защита концов проводов

Профессиональный инструмент электрика обязательно включает материалы для защиты концов провода. После отрезания или скручивания п ровод а следует заизолировать. Для этого есть ряд вариантов.

Защита концов проводов

Инструмент электрика: индикаторные отвертки

Набор диэлектрического инструмента обязательно включает индикаторную отвертку. Ее н азначение: о пределить фазу и электропитани е в конкретной сети. Р абот а заключается в свечении лампочки индикации при касании запитанного провода (фаза). Если провод нулевой, без напряжения – лампа не горит.

Инструмент электрика: индикаторные отвертки

Особенность – лампа может быть не очень яркой. Н а улице или п ри отличном освещении ее свет можно не заметить.

Индикация низкого напряжения

Индикатор ИНН (или УНН) с остоит из 2 щупов, соединенных между собой, и сигнальной лампой на одном щупе.

Индикация низкого напряжения

Сфера применения – электроустановки напряжением до 1000 В. Бывают одно- и двухполюсные. Различие – в целевом напряжении и типе электрического тока.

Предназначен для выявления присутствия низкого напряжения в сети, оценки совпадения разных фаз.

Инструмент электрика: мультиметр

Инструмент электрика: мультиметр

По своим возможностям они бывают простые и профессиональные – с приличным количеством опций. Замер выполняется контактн о, для чего нужны щ уп ы или токоизмерительны е клещ и.

Ввиду сложности конструкции и электросхемы рекомендуется изучить инструкцию перед пользованием, а также не пренебрегать электробезопасностью.

Шуруповерт

Шуруповерт сродни дрели, но нужен электромонтеру для прокладывания кабелей через коробки и выполнения небольших отверстий. В монтаже шуруповерт — скорый помощник для небольших, казалось бы, дел.

Питание – беспроводное. Масса – минимальн ая, особенно для работ под потолком.

Гаечные ключи

При снятии и установке различного оборудования потребуются ключи. Их назначение – слесарная работа с крепежом в небольшом объеме.

Наборы для электриков включают наиболее популярные типы – торцовый, шестигранный, накидной, комбинированный, разводной. Основные критерии выбора:

Дрель

В комплекте хорошо иметь сверла и сменные насадки под популярные метизы.

Оптимально наличие дополнительной рукоятки, ограничителя глубины сверления и подсветки рабочей зоны. Для работы в разных участках помещений и под потолком пригодится крючок для подвески на пояс. Масса – чем меньше, тем лучше.

Набор коронок

Перед установкой розеток и выключателей необходимо сделать глухие отверстия в стене. Для этой цели нужны коронки – специальные сверла большого диаметра.

Характеристики: диаметр, твердость и прочность режущей части.

В зависимости от своего материала может сверлить пиломатериал, бетон, металл (латунь, чугун). Стоимость коронок по дереву существенно ниже оных для камня, поэтому следует знать, с каким материалом предстоит работать.

Штроборез

Подобрать штроборез можно по таким основным критериям:

Инструмент высокопроизводителен, удобен и относительно безопасен.

Источник

Джентльменский набор для электромонтажа

Набор инструментов для качественного ремонта или монтажа электропроводки в доме и на участке – вопрос индивидуального выбора. Некоторые инструменты, регулярно используемые профессиональными электриками, в быту могут потребоваться в очень редких случаях, другие же необходимо всегда иметь под рукой.

При выборе важно исходить не только из своих финансовых возможностей, но, главное, – из задач, которые предстоит решать. Чтобы время от времени отремонтировать розетку или заменить перегоревший шнур бытового прибора, нет необходимости иметь в хозяйстве дорогие токоизмерительные клещи и кабелерезы. Другое дело – строительство дома, укладка кабелей на участке и другие «глобальные» электромонтажные работы. Здесь без качественного инструмента – никуда.

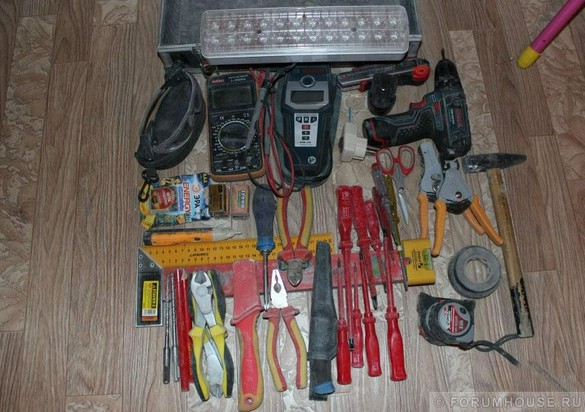

Многие пользователи FORUMHAUSE при формировании «своего» набора электромонтажных инструментов давно отошли от стандартного минимума пассатижи-нож-отвертка, предпочитая иметь выбор для разных условий и задач. На основе их опыта мы подготовили краткий обзор наиболее востребованных в быту «девайсов» для электромонтажа.

Снятие изоляции с кабелей – одна из самых распространенных и, казалось бы, простых операций при электромонтажных работах. Но от того, насколько качественно она выполнена, зависит долговечность, прочность и безопасность соединения. Особенно, если речь идет о проводах из тонких жил, которые очень легко повредить.

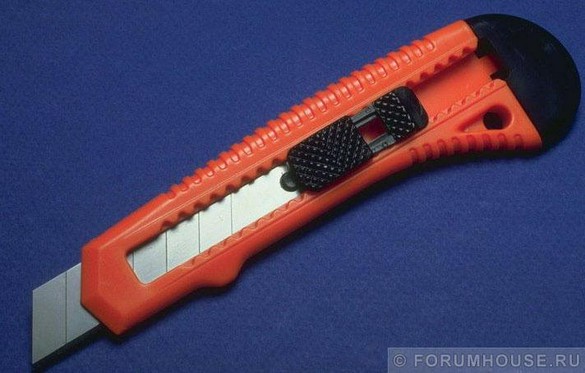

Многие, в том числе профессиональные, электрики для зачистки кабелей успешно используют даже не специальные монтажные ножи (качественные стоят достаточно дорого), а обычные канцелярские со сменными лезвиями в паре с пассатижами. Важно только, чтобы ручка у такого ножа была диэлектрической, а гибкие лезвия – хорошего качества, чтобы не ломались поминутно.

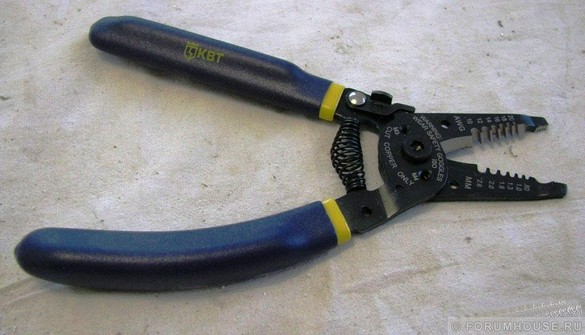

Рынок предлагает огромный выбор разных конструкций стрипперов для снятия изоляции, однако мнение у пользователей о них неоднозначное. Порой даже дорогие модели со сменными губками-резцами, регулировкой под провода различного сечения и другими «наворотами» не слишком удобны в работе и не обладают достаточной универсальностью. Как и с другими инструментами, здесь действует правило: чем «многофункциональней» инструмент, тем ниже качество отдельных операций.

Beutiflet:

– Вот пример из серии «сама простота». Можно откусывать провода губками-резцами (хорошо) и даже винты 2-4 мм (отверстия-винторезы по периметру шарнира). На конце – пассатижи (губки). Калиброванные отверстия для зачистки – попадай-хватай-крути-тащи. Легкие и компактные, очень мягкий ход и обратная разжимная пружина вызывают самые положительные эмоции.

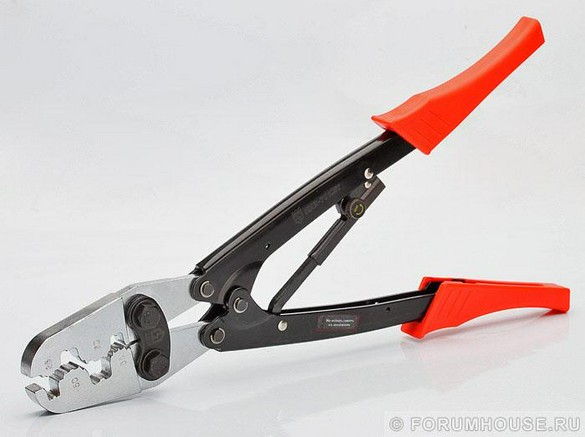

Обжимные клещи – незаменимый инструмент для монтажа электропроводки, применяемый для фиксации на проводах наконечников и клемм. Такие гильзы-наконечники используются, например, для соединения медных и алюминиевых кабелей, многожильных проводов, кабелей большого сечения. Для разовых работ достаточно приобрести только гильзы, а запрессовку проводить с помощью пассатижей. Но если требуется прокладывать проводку для всего дома или участка, пресс-клещи – наилучший вариант.

Rasterzator:

– Самые удобные клещи для обжимки – кольцевые. Делают идеальный кружок без зазубрин, обжимают сильно. Можно прессовать без наконечников, под лужение. Другой вариант – клещи gedore с торцевым обжатием в виде квадрата. При несоответствующем наконечнике могут дать заусенцы от обжимных пластин. Клещи в виде плоскогубцев обжимают не очень хорошо и требуют сильных рук: ладонь и пальцы устают после пары десятков концов.

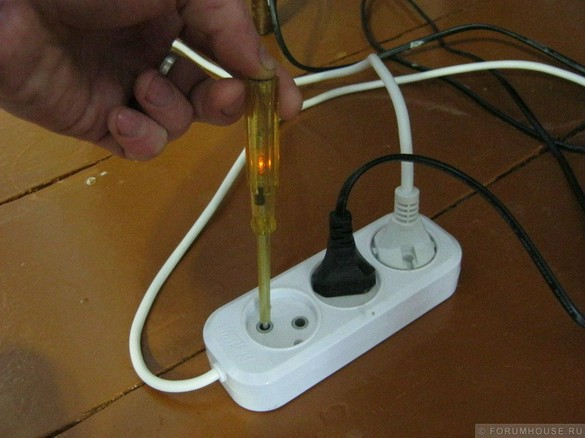

Необходимый в любом доме и доступный инструмент – индикаторная отвертка-пробник отсутствия-наличия фазы в сети. С помощи пробника при подключении приборов и монтаже сетей определяется «фаза». Для домашних работ многие форумчане предпочитают выбирать самый простой вариант индикатора с неоновой лампой. Более дорогие и сложные пробники со светодиодами, дисплеем и питанием от батарейки требуют опыта, при этом далеко не всегда отличаются надежностью и точностью.

Big Harry:

– Некоторые светодиодные индикаторы настолько чувствительные, что загораются от малейшего наведения, несмотря на то, что напряжения в проводе реально нет. Такие и на нуле фазу покажут.

Индикаторные отвертки изготавливаются из непрочного металла и пластика, поэтому следует использовать их только по прямому назначению. При монтажных работах такой отверткой она легко выходит из строя.

Недорогая индикаторная отвертка в хозяйстве никогда не будет лишней, но для ответственных работ потребуется более серьезный прибор – универсальный мультиметр, позволяющий проводить диагностику неисправностей сетей и электроприборов и правильность монтажа. По мнению пользователя форума Addon5, при выборе модели мультиметра важно понять, какие замеры вам потребуется делать (ток – переменный, постоянный, напряжение, сопротивление и т. д.). Для домашних работ сверхточность не обязательна. Главное – определиться с параметрами, и уже под них подбирать модели.

Выбирая мультиметр, обратите внимание на качество изготовления щупов: у дешевых изделий они быстро выходят из строя. Провода щупов должны быть эластичными и прочными на изгиб.

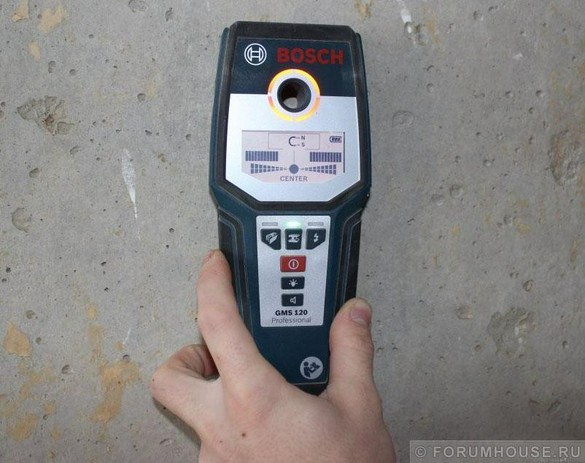

Еще одна полезная вещь – сканер проводки. Многие модели позволяют обнаружить не только скрытые в стене провода под напряжением, но и металлическую арматуру, гвозди и т.п. К выбору сканера нужно подойти со всей ответственностью: далеко не все приборы способны показывать корректные данные. Это зависит не только от конкретной модели, но и от материала стен (многие детекторы «отказываются» видеть провода, например, в бетонных перекрытиях), правильной настройки чувствительности, навыков пользователя и даже от влажности помещения. И, как всегда, от цены – действительно хорошие детекторы стоят немало.

Dezoom:

– Помимо проводки мой сканер срабатывает и на иные объекты в стене. Приноровиться с поиском можно, но 100% уверенности, что это именно электропровод, – нет. Глубоко залегающий провод (в кабельканале бетонной плиты) не видит.

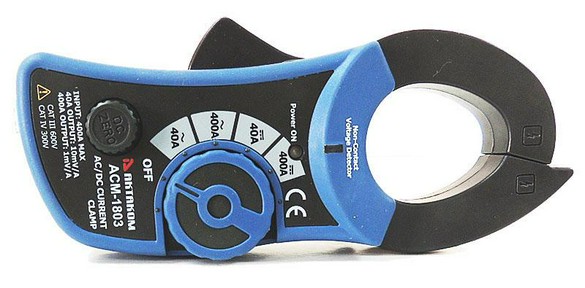

Многие предпочитают иметь в хозяйстве в качестве тестера токоизмерительные клещи, позволяющие замерять параметры сети без прямого контакта с токопроводящими частями, то есть без разрыва цепи.

С помощью токовых клещей можно:

* Определять фактическую нагрузку в сети.

* Измерять мощности различных электроприборов.

* Сверять показания электросчетчиков с фактическим потреблением.

* Находить возможные утечки тока.

Вопросы выбора этих и других электромонтажных инструментов, а также плюсы и минусы конкретных моделей обсуждаются в этой теме форума. О выборе и особенностях эксплуатации мультиметров и токоизмерительных клещей читайте здесь и здесь. О том, как правильно подобрать материалы для электропроводки, рассказывается в этом видео.
