Что такое электрический импульс

Импульс электрический

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Полезное

Смотреть что такое «Импульс электрический» в других словарях:

ИМПУЛЬС ЭЛЕКТРИЧЕСКИЙ — кратковрем. отклонение электрич. напряжения или силы тока от нек рого пост. значения. И. э. пост. тока или напряжения (однополярные), наз. видеоимпульсами. Различают прямоугольные, пилообразные, трапецеидальные, экспоненциальные, колоколообразные … Большой энциклопедический политехнический словарь

импульс электрический — кратковременное отклонение электрического напряжения или силы тока от некоторого постоянного (в т. ч. нулевого) значения. Электрический импульс (импульсный сигнал) является запускающим (стартовым) сигналом в работе многих систем автоматики,… … Энциклопедия техники

ИМПУЛЬС — в физике, 1) мера механического движения (то же, что количество движения). Импульсом обладают все формы материи, в том числе электромагнитные, гравитационные и другие поля (смотри Поля физические). В простейшем случае механического движения… … Современная энциклопедия

ИМПУЛЬС — в физике: 1) мера механического движения (то же что количество движения). Импульсом обладают все формы материи, в т. ч. электромагнитные и гравитационные поля;..2) импульс силы мера действия силы за некоторый промежуток времени; равен… … Большой Энциклопедический словарь

ИМПУЛЬС (в физике) — ИМПУЛЬС в физике: 1) мера механического движения (то же, что количество движения (см. КОЛИЧЕСТВО ДВИЖЕНИЯ)). Импульсом обладают все формы материи, в т. ч. электромагнитные и гравитационные поля; 2) импульс силы мера действия силы за некоторый… … Энциклопедический словарь

импульс — 1. Толчок к чему либо, побуждение к совершению чего либо; причина, вызывающая некое действие. 2. Импульс электрический быстрый кратковременный скачок электрического тока или напряжения. Словарь практического психолога. М.: АСТ, Харвест. С. Ю.… … Большая психологическая энциклопедия

импульс — 3.9 импульс: Униполярная волна напряжения или тока, возрастающая без заметных колебаний с большой скоростью до максимального значения и уменьшающаяся, обычно с меньшей скоростью, до нуля с небольшими, если это будет иметь место, переходами в… … Словарь-справочник терминов нормативно-технической документации

импульс — а; м. [лат. impulsus] 1. Побудительный момент, толчок, вызывающий какое л. действие. Электрический и. (электр., радио; кратковременное изменение электрического напряжения или силы тока). Нервный и. (физиол.; распространяющийся по нервному… … Энциклопедический словарь

Источник

Электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Электрический импульс — кратковременный всплеск электрического напряжения или силы тока в определённом, конечном временном промежутке. Различают видеоимпульсы — единичные колебания какой-либо формы и радиоимпульсы — всплески высокочастотных колебаний. Видеоимпульсы бывают однополярные (отклонение только в одну сторону от нулевого потенциала) и двухполярные.

Содержание

Характеристики импульсов

Форма импульсов

Важной характеристикой импульсов является их форма, визуально наблюдать которую, можно, например, на экране осциллографа. В общем случае форма импульсов имеет следующие составляющие: фронт — начальный подъём, относительно плоская вершина (не для всех форм) и срез (спад) — конечный спад напряжения. Существует несколько типов импульсов стандартных форм, имеющих относительно простое математическое описание, такие импульсы широко применяются в технике

Кроме импульсов стандартной, простой формы иногда, в особых случаях, используются импульсы специальной формы, описываемой сложной функцией, существуют также сложные импульсы, форма которых имеет в значительной степени случайный характер, например, импульсы видеосигнала.

Параметры импульсов

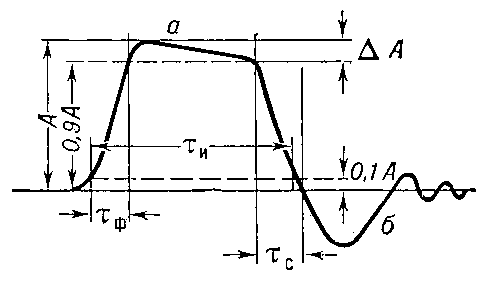

В общем случае импульсы характеризуются двумя основными параметрами — амплитудой (размахом) и длительностью (обозначается τ или tи). Длительность пилообразных и треугольных импульсов определяется по основанию (от начала изменения напряжения до конца), для остальных типов импульсов длительность принято брать на уровне напряжения 50 % от амплитуды, для колокольных импульсов иногда используется уровень 10 %, длительность искусственно синтезированных колокольных импульсов (с чётко выраженным основанием) и полуволн синусоиды часто измеряется по основанию.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Для разных типов импульсов существуют дополнительные параметры, уточняющие форму или характеризующие степень её неидеальности. Например, для описания неидеальности прямоугольных импульсов используются такие параметры, как, длительности фронта и среза (в идеале должны стремиться к нулю), неравномерность вершины, а также размер выбросов напряжения после фронта и среза, возникающих в результате паразитных процессов.

Спектральное представление импульсов

Кроме временного представления импульсов, наблюдаемого по осциллографу, существует спектральное представление, выраженное в виде двух функций — амплитудного и фазового спектра.

Спектр одиночного импульса является непрерывным и бесконечным. Амплитудный спектр прямоугольного импульса имеет чётко выраженные минимумы по шкале частот, следующие с интервалом, обратным длительности импульса.

Многократные импульсы

Импульсные посылки (серии импульсов)

Иногда импульсы используются или возникают не поодиночке, а группами, которые называются сериями импульсов или импульсными посылками, в том случае, когда они формируются преднамеренно для передачи куда-либо. Импульсная посылка может нести какую-либо информацию единичного характера или служить в качестве идентификатора. Информационные посылки прямоугольных импульсов, в которых значимыми величинами являются количество импульсов, их временное расположение или длительности импульсов называются кодово-импульсными посылками или, в некоторых областях техники, кадрами, фреймами. Кодирование информации в посылках может быть осуществлено разными способами: двоичный цифровой код, время-импульсный код, код Морзе, набор заданного количества импульсов (как в телефонном аппарате). Во многих случаях импульсные посылки используются не поодиночке, а в виде непрерывных последовательностей посылок.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Импульсные последовательности

Импульсной последовательностью называется достаточно продолжительная последовательность импульсов, служащая для передачи непрерывно меняющейся информации, для синхронизации или для других целей, а также генерируемых непреднамеренно, например, в процессе искрообразования в коллекторно-щёточных узлах. Последовательности подразделяются на периодические и непериодические. Периодические последовательности представляют собой ряд одинаковых импульсов, повторяющихся через строго одинаковые интервалы времени. Длительность интервала называется периодом повторения (обозначается T), величина, обратная периоду — частотой повторения импульсов (обозначается F). Для последовательностей прямоугольных импульсов дополнительно применяются ещё две однозначно взаимосвязанных друг с другом параметра: скважность (обозначается Q) — отношение периода к длительности импульса и коэффициент заполнения — обратная скважности величина; иногда коэффициент заполнения используют и для характеристики квазипериодической и случайной последовательностей, в этом случае он равен среднему отношению суммы длительностей импульсов за достаточно большой промежуток времени к длительности этого промежутка. Спектр периодической последовательности является дискретным и бесконечным для конечной последовательности, конечным для бесконечной. Среди непериодических последовательностей с, технической точки зрения, наибольший интерес представляют квазипериодические и случайные последовательности (на практике используются псевдослучайные). Квазипериодические последовательности представляют собой последовательности импульсов, период которых или другие характеристики варьируются вокруг средних значений. В отличие от спектра периодической последовательности, спектр квазипериодической последовательности является, строго говоря, не дискретным, а гребенчатым, с незначительным заполнением между гребнями, однако, на практике этим иногда можно пренебречь, так, например, в телевизионной технике для создания полного видеосигнала к сигналу чёрно-белого изображения добавляют сигнал цветности таким образом, что гребни его спектра оказываются между гребнями чёрно-белого видеосигнала.

Импульсы как носители информации

По характеру информации импульсные сигналы могут использоваться однократно(разовое сообщение о событии) или для непрерывной передачи информации Последовательности импульсов могут передавать дискретизированную по времени аналоговую информацию или цифровую, возможны также случаи, когда в единый, в физическом смысле, сигнал вложено два вида информации, например, телевизионный сигнал с телетекстом.

Для представления информации используются различные характеристики как собственно импульсов, так и их совокупностей, как по отдельности, так и в сочетаниях

Таким образом, можно выделить несколько обобщённых типов импульсных сигналов, несущих непрерывную информацию

Источник

Электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Электрический импульс — кратковременный всплеск электрического напряжения или силы тока в определённом, конечном временном промежутке. Различают видеоимпульсы — единичные колебания какой-либо формы и радиоимпульсы — всплески высокочастотных колебаний. Видеоимпульсы бывают однополярные (отклонение только в одну сторону от нулевого потенциала) и двухполярные.

Характеристики импульсов

Форма импульсов

Важной характеристикой импульсов является их форма, визуально наблюдать которую, можно, например, на экране осциллографа. В общем случае форма импульсов имеет следующие составляющие: фронт — начальный подъём, относительно плоская вершина (не для всех форм) и срез (спад) — конечный спад напряжения. Существует несколько типов импульсов стандартных форм, имеющих относительно простое математическое описание, такие импульсы широко применяются в технике

Кроме импульсов стандартной, простой формы иногда, в особых случаях, используются импульсы специальной формы, описываемой сложной функцией, существуют также сложные импульсы, форма которых имеет в значительной степени случайный характер, например, импульсы видеосигнала.

Параметры импульсов

В общем случае импульсы характеризуются двумя основными параметрами — амплитудой (размахом — разностью напряжений между пьедесталом и вершиной импульса) и длительностью (обозначается τ или tи). Длительность пилообразных и треугольных импульсов определяется по основанию (от начала изменения напряжения до конца), для остальных типов импульсов длительность принято брать на уровне напряжения 50 % от амплитуды, для колоколообразных импульсов иногда используется уровень 10 %, длительность искусственно синтезированных колоколообразных импульсов (с чётко выраженным основанием) и полуволн синусоиды часто измеряется по основанию.

Для разных типов импульсов также вводят дополнительные параметры, уточняющие форму или характеризующие степень её неидеальности — отклонения от идеальной. Например, для описания неидеальности прямоугольных импульсов используются такие параметры, как, длительности фронта и среза (спада) (для идеального прямоугольного импульса они равны нулю), неравномерность вершины, а также размер выбросов напряжения после фронта и среза, возникающих в результате переходных паразитных процессов.

Спектральное представление импульсов

Кроме временного представления импульсов, наблюдаемого по осциллографу, существует спектральное представление, выраженное в виде двух функций — амплитудного и фазового спектра.

Спектр одиночного импульса является непрерывным и бесконечным. Амплитудный спектр прямоугольного импульса имеет чётко выраженные минимумы по шкале частот, следующие с интервалом, обратным длительности импульса.

Многократные импульсы

Импульсные посылки (серии импульсов)

Иногда импульсы используются или возникают не поодиночке, а группами, которые называются сериями импульсов или импульсными посылками, в том случае, когда они формируются преднамеренно для передачи куда-либо. Импульсная посылка может нести какую-либо информацию единичного характера или служить в качестве идентификатора. Информационные посылки прямоугольных импульсов, в которых значимыми величинами являются количество импульсов, их временное расположение или длительности импульсов называются кодово-импульсными посылками или, в некоторых областях техники, кадрами, фреймами. Кодирование информации в посылках может быть осуществлено разными способами: двоичный цифровой код, время-импульсный код, код Морзе, набор заданного количества импульсов (как в телефонном аппарате). Во многих случаях импульсные посылки используются не поодиночке, а в виде непрерывных последовательностей посылок.

Импульсные последовательности

Импульсной последовательностью называется достаточно продолжительная последовательность импульсов, служащая для передачи непрерывно меняющейся информации, для синхронизации или для других целей, а также генерируемых непреднамеренно, например, в процессе искрообразования в коллекторно-щёточных узлах. Последовательности подразделяются на периодические и непериодические. Периодические последовательности представляют собой ряд одинаковых импульсов, повторяющихся через строго одинаковые интервалы времени. Длительность интервала называется периодом повторения (обозначается T), величина, обратная периоду — частотой повторения импульсов (обозначается F). Для последовательностей прямоугольных импульсов дополнительно применяются ещё две однозначно взаимосвязанных друг с другом параметра: скважность (обозначается Q) — отношение периода к длительности импульса и коэффициент заполнения — обратная скважности величина; иногда коэффициент заполнения используют и для характеристики квазипериодической и случайной последовательностей, в этом случае он равен среднему отношению суммы длительностей импульсов за достаточно большой промежуток времени к длительности этого промежутка. Спектр периодической последовательности является дискретным и бесконечным для конечной последовательности, конечным для бесконечной. Среди непериодических последовательностей с, технической точки зрения, наибольший интерес представляют квазипериодические и случайные последовательности (на практике используются псевдослучайные). Квазипериодические последовательности представляют собой последовательности импульсов, период которых или другие характеристики варьируются вокруг средних значений. В отличие от спектра периодической последовательности, спектр квазипериодической последовательности является, строго говоря, не дискретным, а гребенчатым, с незначительным заполнением между гребнями, однако, на практике этим иногда можно пренебречь, так, например, в телевизионной технике для создания полного видеосигнала к сигналу чёрно-белого изображения добавляют сигнал цветности таким образом, что гребни его спектра оказываются между гребнями чёрно-белого видеосигнала.

Импульсы как носители информации

По характеру информации импульсные сигналы могут использоваться однократно (разовое сообщение о событии) или для непрерывной передачи информации. Последовательности импульсов могут передавать дискретизированную по времени аналоговую информацию или цифровую, возможны также случаи, когда в единый, в физическом смысле, сигнал вложено два вида информации, например, телевизионный сигнал с телетекстом.

Для представления информации используются различные характеристики как собственно импульсов, так и их совокупностей, как по отдельности, так и в сочетаниях

Таким образом, можно выделить несколько обобщённых типов импульсных сигналов, несущих непрерывную информацию

Источник

импульс электрический

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Полезное

Смотреть что такое «импульс электрический» в других словарях:

ИМПУЛЬС ЭЛЕКТРИЧЕСКИЙ — кратковрем. отклонение электрич. напряжения или силы тока от нек рого пост. значения. И. э. пост. тока или напряжения (однополярные), наз. видеоимпульсами. Различают прямоугольные, пилообразные, трапецеидальные, экспоненциальные, колоколообразные … Большой энциклопедический политехнический словарь

Импульс электрический — кратковременное изменение электрического напряжения или силы тока. Под кратким понимается промежуток времени, сравнимый с продолжительностью переходных процессов в электрических цепях (См. Переходные процессы). И. э. разделяют на импульсы … Большая советская энциклопедия

ИМПУЛЬС — в физике, 1) мера механического движения (то же, что количество движения). Импульсом обладают все формы материи, в том числе электромагнитные, гравитационные и другие поля (смотри Поля физические). В простейшем случае механического движения… … Современная энциклопедия

ИМПУЛЬС — в физике: 1) мера механического движения (то же что количество движения). Импульсом обладают все формы материи, в т. ч. электромагнитные и гравитационные поля;..2) импульс силы мера действия силы за некоторый промежуток времени; равен… … Большой Энциклопедический словарь

ИМПУЛЬС (в физике) — ИМПУЛЬС в физике: 1) мера механического движения (то же, что количество движения (см. КОЛИЧЕСТВО ДВИЖЕНИЯ)). Импульсом обладают все формы материи, в т. ч. электромагнитные и гравитационные поля; 2) импульс силы мера действия силы за некоторый… … Энциклопедический словарь

импульс — 1. Толчок к чему либо, побуждение к совершению чего либо; причина, вызывающая некое действие. 2. Импульс электрический быстрый кратковременный скачок электрического тока или напряжения. Словарь практического психолога. М.: АСТ, Харвест. С. Ю.… … Большая психологическая энциклопедия

импульс — 3.9 импульс: Униполярная волна напряжения или тока, возрастающая без заметных колебаний с большой скоростью до максимального значения и уменьшающаяся, обычно с меньшей скоростью, до нуля с небольшими, если это будет иметь место, переходами в… … Словарь-справочник терминов нормативно-технической документации

импульс — а; м. [лат. impulsus] 1. Побудительный момент, толчок, вызывающий какое л. действие. Электрический и. (электр., радио; кратковременное изменение электрического напряжения или силы тока). Нервный и. (физиол.; распространяющийся по нервному… … Энциклопедический словарь

Источник

Электрический импульс и импульсный ток

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Импульсы подразделяются на две группы:

Видеоимпульсы различной формы и пример радиоимпульса показаны на рис. 14.7.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульсРис. 14.7.Электрические импульсы

В физиологии термином «электрический импульс» обозначают именно видеоимпульсы, характеристики которых имеют существенное значение. Для уменьшения возможной погрешности при измерениях условились выделять моменты времени, при которых параметры имеют значение 0,1Umax и 0,9Umax (0,1Imax и 0,9Imax). Через эти моменты времени выражают характеристики импульсов.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульсРис.14.8.Характеристики импульса (а) и импульсного тока (б)

Характеристики отдельного импульса и импульсного тока указаны на рис. 14.8.

На рисунке указаны:

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс14.4. Импульсная электротерапия

Электросонтерапия— метод лечебного воздействия на структуры головного мозга. Для этой процедуры применяют прямоугольные

импульсы с частотой 5-160 имп/с и длительностью 0,2-0,5 мс. Сила импульсного тока составляет 1-8 мА.

Транскраниальнаяэлектроанальгезия— метод лечебного воздействия на кожные покровы головы импульсными токами, вызывающими обезболивание или снижение интенсивности болевых ощущений. Режимы воздействия показаны на рис. 14.9.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульсРис. 14.9.Основные виды импульсных токов, используемых при транскраниальнойэлектроанальгезии:

а) прямоугольные импульсы напряжением до 10 В, частотой 60-100 имп/с, длительностью 3,5-4 мс, следующие пачками по 20-50 импульсов;

б) прямоугольные импульсы постоянной (б) и переменной (в) скважности продолжительностью 0,15-0,5 мс, напряжением до 20 В, следующие с частотой

Выбор параметров (частоты, длительности, скважности, амплитуды) осуществляется индивидуально для каждого больного.

Диадинамотерапияиспользует полусинусоидальные импульсы

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульсРис. 14.10.Основные виды диадинамических токов:

а) однополупериодный непрерывный ток с частотой 50 Гц;

б) двухполупериодный непрерывный ток с частотой 100 Гц;

г) ток, модулированный разными по длительности периодами

ма импульсы с высокой крутизной фронта. При этом происходит быстрый сдвиг ионов из установившегося положения, оказывающий на легковозбудимые ткани (нервную, мышечную) значительное раздражающее действие. Это раздражающее действие пропорционально скорости изменения силы тока, т.е. di/dt.

Основные виды импульсных токов, используемых в этом методе, показаны на рис. 14.11.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульсРис. 14.11.Основные виды импульсных токов, используемых для электростимуляции:

а) постоянный ток с прерыванием;

б) импульсный ток прямоугольной формы;

в) импульсный ток экспоненциальной формы;

г) импульсный ток треугольной остроконечной формы

На раздражающее действие импульсного тока особенно сильно влияет крутизна нарастания переднего фронта.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульсРис. 14.12.Прибор для электропунктуры

Рабочее напряжение измерительных приборов не превышает 2 В.

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульс

Измерения проводятся следующим образом: нейтральный электрод пациент держит в руке, а оператор прикладывает к исследуемой БАТ измерительный электрод-щуп малой площади (точечные электроды). Экспериментально показано, что сила тока, протекающего в измерительной цепи, зависит от давления электрода-щупа на поверхность кожи (рис. 14.13).

Поэтому всегда имеется разброс в измеряемой величине. Кроме того, упругость, толщина, влажность кожи на различных участках тела и у различных людей разная, поэтому нельзя ввести единую норму. Следует особо отметить, что механизмы электрического раздражения

Что такое электрический импульс. Смотреть фото Что такое электрический импульс. Смотреть картинку Что такое электрический импульс. Картинка про Что такое электрический импульс. Фото Что такое электрический импульсРис. 14.13.Зависимость силы тока от давления щупа на кожу

БАТ нуждаются в строгом научном обосновании. Необходимо корректное сравнение с концепциями нейрофизиологии.
