Что такое электрическая связь

Электросвязь

Принцип электросвязи основан на преобразовании сигналов сообщения (звук, текст, оптическая информация) в первичные электрические сигналы. В свою очередь, первичные электрические сигналы при помощи передатчика преобразуются во вторичные электрические сигналы, характеристики которых хорошо согласуются с характеристиками линии связи. Далее посредством линии связи вторичные сигналы поступают на вход приёмника. В приёмном устройстве вторичные сигналы обратно преобразуются в сигналы сообщения в виде звука, оптической или текстовой информации.

В конце XIX века, с новаторских открытий Николы Теслы и Александра Попова, началось развитие беспроводной связи. Другими первопроходцами в данной области являются: Чарльз Уитстон и Самюэл Морзе (телеграф), Александр Грэхем Белл (телефон), Эдвин Армстронг и Ли де Форест (радио), Джон Бэрд, Владимир Зворыкин, Семён Катаев (телевидение).

Количество переданной информации через двухсторонние мировые сети постоянно возрастает. Под руководством Мартина Гилберта, учеными университета Южной Калифорнии были проведены исследования и анализ хранения, обработки и передачи информации за 1986—2007 года. В частности было выявлено, что суммарные запасы данных всего человечества оценивались в тот период примерно в 295 эксабайт. В настоящее время цифровое хранение информации доминирует над аналоговым, хотя до 2002 года человечество хранило информацию в основном в аналоговой форме. В 2007 году посредством радио и телевидения было передано примерно 1,9 зеттабайт информации (что эквивалентно прочтению каждым человеком примерно 174 газет в день), а персональное общение людей достигло примерно 65 эксабайт (соответствует пересказу каждым человеком содержания примерно 6 газет в день).

С учётом данного роста, электросвязь играет всё большую роль в развитии мировой экономики. Сектор мировой телекоммуникационной индустрии составил в 2012 году около 4,7 триллиона долларов. Выручка крупнейших телекоммуникационных компаний в России на 2011 год составила более 1 триллиона 240 миллиардов рублей, что составляет 2,28 % ВВП России.

Источник

Электросвязь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Полезное

Смотреть что такое «Электросвязь» в других словарях:

электросвязь — электросвязь … Орфографический словарь-справочник

Электросвязь — всякая передача или прием знаков, сигналов, письменного текста, изображения файлов, звуков по проводной, радио, оптической и другим электромагнитным системам. Источник … Словарь-справочник терминов нормативно-технической документации

Электросвязь — Электросвязь разновидность связи, способ передачи информации с помощью электромагнитных сигналов, например, по проводам, волоконно оптическому кабелю или по радио. Первое упоминание о передаче информации на дальние расстояния описано в… … Википедия

электросвязь — Передача и прием сигналов, отображающих звуки, изображения, письменный текст, знаки или сообщения любого рода по электромагнитным системам. [ГОСТ 22348 86] электросвязь Любая передача, излучение или прием знаков, сигналов, письменного текста,… … Справочник технического переводчика

ЭЛЕКТРОСВЯЗЬ — передача информации посредством электрических сигналов, распространяющихся по проводам (проводная связь), или (и) радиосигналов (радиосвязь). К электросвязи относят, кроме того, передачу информации при помощи оптических систем связи. Основные… … Большой Энциклопедический словарь

электросвязь — сущ., кол во синонимов: 1 • связь (97) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

Электросвязь — ОАО «Электрическая связь» организация, связь … Словарь сокращений и аббревиатур

ЭЛЕКТРОСВЯЗЬ — (1) … Большая политехническая энциклопедия

Электросвязь — I Электросвязь Связь, при которой передача информации любого вида (речевой, буквенно цифровой, зрительной и т. д.) осуществляется электрическими сигналами, распространяющимися по проводам, или радиосигналами. В соответствии со способами… … Большая советская энциклопедия

электросвязь — и; ж. Связь, при которой передача информации любого вида осуществляется электрическими сигналами, распространяющимися по проводам, или радиосигналами. * * * электросвязь передача информации посредством электрических сигналов, распространяющихся… … Энциклопедический словарь

Источник

Электросвязь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Полезное

Смотреть что такое «Электросвязь» в других словарях:

электросвязь — электросвязь … Орфографический словарь-справочник

Электросвязь — всякая передача или прием знаков, сигналов, письменного текста, изображения файлов, звуков по проводной, радио, оптической и другим электромагнитным системам. Источник … Словарь-справочник терминов нормативно-технической документации

Электросвязь — Электросвязь разновидность связи, способ передачи информации с помощью электромагнитных сигналов, например, по проводам, волоконно оптическому кабелю или по радио. Первое упоминание о передаче информации на дальние расстояния описано в… … Википедия

электросвязь — Передача и прием сигналов, отображающих звуки, изображения, письменный текст, знаки или сообщения любого рода по электромагнитным системам. [ГОСТ 22348 86] электросвязь Любая передача, излучение или прием знаков, сигналов, письменного текста,… … Справочник технического переводчика

ЭЛЕКТРОСВЯЗЬ — передача информации посредством электрических сигналов, распространяющихся по проводам (проводная связь), или (и) радиосигналов (радиосвязь). К электросвязи относят, кроме того, передачу информации при помощи оптических систем связи. Основные… … Большой Энциклопедический словарь

электросвязь — сущ., кол во синонимов: 1 • связь (97) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

Электросвязь — ОАО «Электрическая связь» организация, связь … Словарь сокращений и аббревиатур

ЭЛЕКТРОСВЯЗЬ — (1) … Большая политехническая энциклопедия

Электросвязь — I Электросвязь Связь, при которой передача информации любого вида (речевой, буквенно цифровой, зрительной и т. д.) осуществляется электрическими сигналами, распространяющимися по проводам, или радиосигналами. В соответствии со способами… … Большая советская энциклопедия

электросвязь — и; ж. Связь, при которой передача информации любого вида осуществляется электрическими сигналами, распространяющимися по проводам, или радиосигналами. * * * электросвязь передача информации посредством электрических сигналов, распространяющихся… … Энциклопедический словарь

Источник

Виды электросвязи, понятие сети, службы и услуги электросвязи

Сети электросвязи. Основные понятия и определения

Человечество не может создавать материальные блага, не воздействуя на природу и не осуществляя передачу, запись и хранение информации.

· Под информацией понимается совокупность сведений о каком-либо событии, о состоянии некоторой материальной системы.

· Форма представления информации называется сообщением.

Любое сообщение имеет информационный параметр, в изменении которого «заложена» информация, содержащаяся в сообщении.

Например: у звуковых сообщений информационный параметр – звуковые колебания. Для неподвижных изображений информационный параметр – коэффициент отражения и т.д.

· Если информационный параметр может принимать любые значения в некотором интервале, то сообщение называется непрерывным.

Пример: звуковые сообщения, полутоновые изображения.

· Конечное число возможных информационных параметров является признаком дискретного сообщения.

Примеры: текстовые сообщения, цифровые сообщения.

Для передачи сообщений на расстояние используются физические процессы. Такими процессами могут быть звуковые или электромагнитные волны, электрический ток.

· Физический процесс, отображающий передаваемое сообщение, называется сигналом.

· Передача и прием сообщений любого рода с помощью электрических сигналов называется электросвязью.

Электрические сигналы распространяются со скоростью 3*10 8 м /с.

Структурная схема системы электросвязи

Для передачи сообщений средствами электросвязи между источником сообщения и получателем организуется система электросвязи (рис.1.3.).

· Система электросвязи – совокупность технических средств и среды распространения сигналов, обеспечивающих передачу сообщений от источника к получателю.

Сообщение от источника информации (ИИ) (люди, датчики, ЭВМ) поступает на вход преобразователя, где преобразуется в первичный электрический сигнал (микрофон, телеграфный ключ, видеокамера). В передатчике первичный сигнал преобразуется к виду, пригодному для передачи через среду распространения (проводная, открытое пространство). В процессе передачи электрический сигнал искажается в результате воздействия источника помех. Приемник выделяет из суммы вторичного сигнала и помехи только вторичный электрический сигнал и преобразует в первичный. В преобразователе (телефон, ЭЛТ, записывающее устройство) первичный электрический сигнал преобразуется в копию передаваемого сообщения, которое поступает к получателю сообщения. Передатчик, линия связи и приемник образуют канал связи.

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Рис.1.3 Структурная схема системы электросвязи

Виды электросвязи, понятие сети, службы и услуги электросвязи

Неоднородность передаваемых сообщений привели к созданию нескольких видов электросвязи. На рис.1.4. представлена классификация современных видов электросвязи.

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Рис.1.4. Классификация современных видов электросвязи.

Основные понятия и определения.Человечество не может создавать материальные блага, не воздействуя на природу и не осуществляя передачу, запись и хранение информации.

· Под информацией понимается совокупность сведений о каком-либо событии, о состоянии некоторой материальной системы.

· Форма представления информации называется сообщением.

Любое сообщение имеет информационный параметр, в изменении которого «заложена» информация, содержащаяся в сообщении.

Например: у звуковых сообщений информационный параметр – звуковые колебания. Для неподвижных изображений информационный параметр – коэффициент отражения и т.д.

· Если информационный параметр может принимать любые значения в некотором интервале, то сообщение называется непрерывным.

Пример: звуковые сообщения, полутоновые изображения.

· Конечное число возможных информационных параметров является признаком дискретного сообщения.

Примеры: текстовые сообщения, цифровые сообщения.

Для передачи сообщений на расстояние используются физические процессы. Такими процессами могут быть звуковые или электромагнитные волны, электрический ток.

· Физический процесс, отображающий передаваемое сообщение, называется сигналом.

Из множества возможных физических параметров сигнала (например: амплитуда, частота, фаза и т.д. ) для отображения изменения передаваемого сообщения используется один или несколько параметров этого сигнала. Эти параметры называются представляющими.

Характер изменения представляющих параметров сигнала во времени позволяют ввести следующие математические модели сигнала:

1) аналоговый сигнал – сигнал, у которого каждый представляющий параметр задается функцией непрерывного времени с непрерывным множеством возможных значений (рис 1.1 );

2) дискретный по уровню сигнал – сигнал, у которого значения представляющих параметров задается функцией непрерывного времени с конечным множеством возможных значений (рис. 1.2 ). Процесс дискретизации сигнала по уровню носит название квантования;

3) дискретный по времени сигнал – сигнал, у которого каждый представляющий параметр задается функцией дискретного времени с непрерывным множеством возможных значений;

4) цифровой сигнал – сигнал, у которого значения представляющих параметров задается функцией дискретного времени с конечным множеством возможных значений.

· Передача и прием сообщений любого рода с помощью электрических сигналов называется электросвязью.

Электрические сигналы распространяются со скоростью 3*10 8 м /с.

Всякий электрический сигнал представляет собой изменяющуюся во времени электрическую величину, следовательно, может быть выражен функцией времени. Наиболее простой электрический сигнал гармонический – изменяющийся по закону синуса. Реальные сигналы сложны, их можно представить совокупностью ряда гармонических составляющих (гармоник).

· Совокупность составляющих, соответствующих одному сигналу принято называть спектром этого сигнала.

· Интервал частот, охватывающий все составляющие сигнала, называется шириной спектрасигнала.

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Рис.1.1. Непрерывный сигнал Рис.1.2. Дискретный сигнал

Канал тональной частоты (КТЧ)

· Канал передачи – совокупность технических средств и среды распространения, обеспечивающая передачу сигналов электросвязи в определенной полосе частот с определенной скоростью передачи между двумя СС, СУ или между СС СУ (рис.1.10.)

Канал передачи называется типовым, поскольку его параметры нормализованы (полоса частот или скорость передачи).

Существует несколько типовых каналов передачи, предназначенных для передачи различных сообщений:

Дата добавления: 2018-11-25 ; просмотров: 4271 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Электросвязь

Электросвязь — разновидность связи, способ передачи информации с помощью электромагнитных сигналов, например, по проводам, волоконно-оптическому кабелю или по радио.

В настоящее время, передача информации на дальние расстояния осуществляется с использованием таких электрических устройств, как телеграф, телефон, телетайп, с использованием радио и СВЧ-связи, а также ВОЛС, спутниковой связи и глобальной сети Интернет.

Принцип электросвязи основан на преобразовании сигналов сообщения (звук, текст, оптическая информация) в первичные электрические сигналы. В свою очередь, первичные электрические сигналы при помощи передатчика преобразуются во вторичные электрические сигналы, характеристики которых хорошо согласуются с характеристиками линии связи. Далее посредством линии связи вторичные сигналы поступают на вход приёмника. В приемном устройстве вторичные сигналы обратно преобразуются в сигналы сообщения в виде звука, оптической или текстовой информации.

В конце XIX века с новаторских открытий Николы Тесла и Александра Попова началось развитие беспроводной связи. Другими первопроходцами в данной области являются: Чарльз Уитстон и Самюэл Морзе (телеграф), Александр Грэхем Белл (телефон), Эдвин Армстронг и Ли де Форест (радио), Джон Бэрд, Владимир Зворыкин, Семён Катаев (телевидение).

Количество переданной информации

ДатаКоличество информации
1986281 петабайт
1993471 петабайт
20002,2 эксабайт
200765 эксабайт

Содержание

Этимология

Слово «электросвязь» происходит от нов.-лат. electricus и др.-греч. ἤλεκτρον (электр, блестящий металл; янтарь) [7] и глагола «вязать». Синонимом является слово «телекоммуникации», употребляемое в англоговорящих странах.

Классификация электросвязи

По виду передачи информации все современные системы электросвязи условно классифицируются на предназначенные для передачи звука, видео, текста.

В зависимости от назначения сообщений виды электросвязи могут быть квалифицированы на предназначенные для передачи информации индивидуального и массового характера. По временным параметрам виды электросвязи могут быть работающими в реальном времени либо осуществляющими отложенную доставку сообщений.

Типы связи

В зависимости от среды передачи данных линии связи разделяются на:

В зависимости от того, подвижны источники/получатели информации или нет, различают стационарную (фиксированную) и подвижную связь (мобильную, связь с подвижными объектами — СПО).

По типу передаваемого сигнала различают аналоговую и цифровую связь. Аналоговая связь — это передача непрерывного сигнала (например, звука или речи). Цифровая связь — это передача информации в дискретной форме (цифровом виде). Цифровой сигнал по своей физической природе является «аналоговым», но этот аналоговый сигнал (импульсный и дискретный) наделяется свойствами числа, в результате чего для его обработки становится возможным использование численных методов.

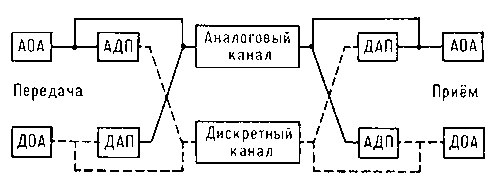

Дискретные сообщения могут передаваться аналоговыми каналами и наоборот. В настоящее время цифровая связь вытесняет аналоговую (происходит оцифровка), поскольку аналоговые сигналы перед отправкой могут быть преобразованы в дискретные и после приема восстановлены без существенных потерь. Условия, обеспечивающие возможность такого преобразования, задаются теоремой Котельникова.

Сигнал

Аналоговый сигнал — физическая величина, изменение (модуляция) которой в пространстве и во времени отображает передаваемое сообщение. Например, изменения напряжения (или тока, частоты, фазы и т. п.) отражают процесс речи. Сигнал имеет следующие измерения: высота H (динамический диапазон), «ширина» F (ширина спектра), длина T (длительность сигнала во времени).

Объёмом сигнала является произведение V = FHT. В процессе передачи сигнала могут происходить изменения измерений как с сохранением объёма, так и без. Это происходит вследствие следующих преобразований сигнала:

Линия связи

Цепь связи — проводники/волокно, используемые для передачи одного сигнала. В радиосвязи то же понятие имеет название ствол. Различают кабельную цепь — цепь в кабеле и воздушную цепь — подвешена на опорах.

Линия связи (ЛС) в узком смысле — физическая среда, по которой передаются информационные сигналы аппаратуры передачи данных и промежуточной аппаратуры. В широком смысле — совокупность физических цепей и (или) линейных трактов систем передачи, имеющих общие линейные сооружения, устройства их обслуживания и одну и ту же среду распространения (ГОСТ 22348). Тракт — совокупность оборудования и среды, формирующих специализированные каналы, имеющие определённые стандартные показатели: полоса частот, скорость передачи и т. п.

Линия содержит одну и более цепь связи (ствол). Сигнал, действующий в линии, называется линейным.

Различают два основных типа ЛС:

Канал связи

Для обеспечения эффективного использования цепей связи на них с помощью каналообразующего оборудования (КОО) организуются каналы связи. В некоторых случаях линия, цепь связи и канал связи совпадают (одна линия, одна цепь и один канал), в некоторых канал состоит из нескольких линий/цепей (как последовательно, так и параллельно). Каналы могут вкладываться друг в друга (групповой канал). Сигнал, «содержащий» несколько индивидуальных каналов, называется групповым сигналом. Каналы можно разделить на непрерывные (аналоговые) и дискретные (цифровые).

Каналы связи по направлению передачи подразделяются на:

Разделение (уплотнение) каналов

Создание нескольких каналов на одной линии связи обеспечивается с помощью разнесения их по частоте, времени, кодам, адресу, длине волны.

Возможно комбинировать методы, например ЧРК+ВРК и т. п.

Сеть связи

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Что такое электрическая связь. Смотреть фото Что такое электрическая связь. Смотреть картинку Что такое электрическая связь. Картинка про Что такое электрическая связь. Фото Что такое электрическая связь

Сеть (система) электросвязи — совокупность оконечных устройств, линий связи и узлов связи, функционирующих под единым управлением. Например: компьютерная сеть, телефонная сеть.

В общем виде система связи состоит из:

Оконечное оборудование обеспечивает первичную обработку сообщения и сигнала, преобразование сообщений из вида, в котором их предоставляет источник (речь, изображение и т. п.) в сигнал (на стороне источника, отправителя) и обратно (на стороне получателя), усиление и т. п.

Устройства преобразования сигнала могут обеспечивать защиту сигнала от искажений, формирование канала (каналов), согласование группового сигнала (сигнала нескольких каналов) с линией на стороне источника, восстановление группового сигнала из смеси полезного сигнала и помех, разделение его на индивидуальные каналы, обнаружение ошибок и коррекцию на стороне получателя. Для формирования группового сигнала и согласования с линией используется модуляция.

Линия связи может содержать такие устройства преобразования сигнала, как усилители и регенераторы. Усилитель просто усиливает сигнал вместе с помехами и передаёт дальше, используется в аналоговых системах передачи (АСП). Регенератор («переприёмник») — производит восстановление сигнала без помех и повторное формирование линейного сигнала, используется в цифровых системах передачи (ЦСП). Усилительные/регенерационные пункты бывают обслуживаемыми и необслуживаемыми (ОУП, НУП, ОРП и НРП соответственно).

В ЦСП оконечное оборудование называется ООД (оконечное оборудование данных, DTE), УПС — АКД (аппаратура окончания канала данных или оконечное оборудование линии связи, DCE). Например, в компьютерных сетях роль ООД выполняет компьютер, а АКД — модем.

Стандартизация

Стандарты в мире связи исключительно важны, так как оборудование связи должно уметь взаимодействовать друг с другом. Существует несколько международных организаций, публикующих стандарты связи. Среди них:

Кроме того, нередко стандарты (как правило, де-факто) определяются лидерами индустрии телекоммуникационного оборудования.

Источник
