Что такое эквивалентный диаметр трубы
Эквивалентный диаметр
Эквивалентный диаметр
В таблице показано, что рассчитывается для некоторых распространенных форм поперечного сечения. 19. Гидравлический диаметр. Прямоугольник длина ребра A и B квадрата длины ребра вокруг трубы ОО Вертикальная труба толщина пленки 8 Ширина Открытого канала b, глубина t При применении D ожидается, что уравнение 160 остается действительным уравнением теплопередачи. Для круглых труб, только для других форм поперечного сечения Окружности влажного и теплопередачи равны нагретым.
Тем не менее следует дать описание одной попытки, поскольку она приближает к пути, избранному Планком для вывода его закона. Людмила Фирмаль
Например, для трубчатого теплообменника в трубе теплопередача равна Внутренняя поверхность кольцевого зазора, так же как и наружная поверхность утеплителя, ставит вопрос о том, какие определяющие размеры следует вводить в стандарт подобия. Он был использован, чтобы дать уравнение круглой трубы. Иордания предложила ввести так называемый тепловой диаметр о РМ 4Р 77BpM. Проницаемый участок границы. Некоторые Авторы согласились с этим предложением, но настаивали на том, что остальные будут сохранены в качестве характеристик. От участия в теплопередаче Все смачиваемые части Внутри. Обнаруживаемый внутренний диаметр Zls-колец около Do и D.
Уравнение теплопередачи в кольцевой трубе получено на основе тех же граничных условий поля скорости и температуры. Однако, если часть стены, омываемой потоком, изолирована Затем введите u 0 и d8 dy 0 одновременно. Поэтому важны оба поля. Поскольку они сильно отличаются друг от друга, не следует ожидать, что уравнения, оцененные для условий r 0 и 8-8 0, останутся строго верными, даже если они будут введены в критерий. Это похоже на Ogmr. Или Оторм..
О O4 1.65 2.45 и 17 и числах Re 12.000-220.000 вода и воздух Monrad и Pelton2 дают уравнения МакАдамс и его коллеги обнаружили водяной пар в DO D4 1.52 против 0.76 Rg 1.21 и 7000 Re 40 000. Где L-расстояние от начальной точки трубы до исследуемого участка. Киршбаум представил результаты измерения кольцевого зазора при охлаждении воздухом в виде уравнения при начальной температуре 100-300 С. Это связано с тем, что сильное воздействие входного сигнала допустимо до нижнего предела Re 2300.Применение Огвлр. потому что значение a увеличивается на 30 Численный коэффициент должен быть приблизительно 0,025.При нагревании воздуха используйте Pr0. 3 вместо пр0-31.См. уравнение 155.
Но все они были неудачны в том смысле, что подсчеты приводили к выводам, не соответствующим экспериментальным данным. Людмила Фирмаль
Для кольцевого зазора, согласно формуле 161, 0 M, p Og, dr 1—Da Dj, а следовательно, D pM, Dr f. всегда больше 2.Если Период полураспада равен-O-0 3, то в уравнении вида 163 При обработке измерений, вместо Диэф, уменьшают числовой коэффициент во всех случаях. Он заменен на OnIfl.
Пока не допускается в результатах экспериментов, проведенных до сих пор Очевидно, чтобы определить, какой диаметр и какую корректирующую функцию следует выбрать, в результате можно применить уравнение, полученное для кольцевой трубы, к кольцевому зазору.
Образовательный сайт для студентов и школьников
Копирование материалов сайта возможно только с указанием активной ссылки «www.lfirmal.com» в качестве источника.
© Фирмаль Людмила Анатольевна — официальный сайт преподавателя математического факультета Дальневосточного государственного физико-технического института
Гидродинамика. Гидравлический радиус и диаметр.
Гидравлическим радиусом (R) принято обозначать соотношение площади живого сечения к смоченному периметру. Так, к примеру, для круглой трубы, работающей полным сечением, гидравлический радиус равен одной четвертой ее диаметра. Формула принимает вид:
Живым сечение (w) принято обозначать поперечное сечение потока, перпендикулярное ко всем без исключения линиям тока.
К примеру, при рассмотрении круглой трубки с диаметром d, причем все поперечное сечение заполнено жидкостью, живое сечение представлено площадью круга:
Смоченный периметр (χ) – та часть периметра живого сечения, которая граничит с твердыми стенками, формируя смоченную поверхность. К примеру, для русла вся боковая поверхность потока, без свободной плоскости, там, где жидкость граничит с газообразной средой.
Для круглой трубы, работающей полным сечением, смоченный периметр будет равняться длине окружности, значит формула примет вид:
Для круглой незаполненной трубы формула принимает вид:
Гидравлическим диаметром (D) принято обозначать соотношение учетверенной площади живого сечения к смоченному периметру:
Что такое эквивалентный диаметр трубы
Эквивалентный диаметр
Эквивалентный диаметр
В таблице показано, что рассчитывается для некоторых распространенных форм поперечного сечения. 19. Гидравлический диаметр. Прямоугольник длина ребра A и B квадрата длины ребра вокруг трубы ОО Вертикальная труба толщина пленки 8 Ширина Открытого канала b, глубина t При применении D ожидается, что уравнение 160 остается действительным уравнением теплопередачи. Для круглых труб, только для других форм поперечного сечения Окружности влажного и теплопередачи равны нагретым.
Тем не менее следует дать описание одной попытки, поскольку она приближает к пути, избранному Планком для вывода его закона. Людмила Фирмаль
Например, для трубчатого теплообменника в трубе теплопередача равна Внутренняя поверхность кольцевого зазора, так же как и наружная поверхность утеплителя, ставит вопрос о том, какие определяющие размеры следует вводить в стандарт подобия. Он был использован, чтобы дать уравнение круглой трубы. Иордания предложила ввести так называемый тепловой диаметр о РМ 4Р 77BpM. Проницаемый участок границы. Некоторые Авторы согласились с этим предложением, но настаивали на том, что остальные будут сохранены в качестве характеристик. От участия в теплопередаче Все смачиваемые части Внутри. Обнаруживаемый внутренний диаметр Zls-колец около Do и D.
Уравнение теплопередачи в кольцевой трубе получено на основе тех же граничных условий поля скорости и температуры. Однако, если часть стены, омываемой потоком, изолирована Затем введите u 0 и d8 dy 0 одновременно. Поэтому важны оба поля. Поскольку они сильно отличаются друг от друга, не следует ожидать, что уравнения, оцененные для условий r 0 и 8-8 0, останутся строго верными, даже если они будут введены в критерий. Это похоже на Ogmr. Или Оторм..
О O4 1.65 2.45 и 17 и числах Re 12.000-220.000 вода и воздух Monrad и Pelton2 дают уравнения МакАдамс и его коллеги обнаружили водяной пар в DO D4 1.52 против 0.76 Rg 1.21 и 7000 Re 40 000. Где L-расстояние от начальной точки трубы до исследуемого участка. Киршбаум представил результаты измерения кольцевого зазора при охлаждении воздухом в виде уравнения при начальной температуре 100-300 С. Это связано с тем, что сильное воздействие входного сигнала допустимо до нижнего предела Re 2300.Применение Огвлр. потому что значение a увеличивается на 30 Численный коэффициент должен быть приблизительно 0,025.При нагревании воздуха используйте Pr0. 3 вместо пр0-31.См. уравнение 155.
Но все они были неудачны в том смысле, что подсчеты приводили к выводам, не соответствующим экспериментальным данным. Людмила Фирмаль
Для кольцевого зазора, согласно формуле 161, 0 M, p Og, dr 1—Da Dj, а следовательно, D pM, Dr f. всегда больше 2.Если Период полураспада равен-O-0 3, то в уравнении вида 163 При обработке измерений, вместо Диэф, уменьшают числовой коэффициент во всех случаях. Он заменен на OnIfl.
Пока не допускается в результатах экспериментов, проведенных до сих пор Очевидно, чтобы определить, какой диаметр и какую корректирующую функцию следует выбрать, в результате можно применить уравнение, полученное для кольцевой трубы, к кольцевому зазору.
Гидравлический радиус и эквивалентный диаметр
При движении жидкости через сечение любой формы, отличной от круглой, в качестве расчетного линейного размера принимают гидравлический радиус или эквивалентный диаметр.
Под гидравлическим радиусом rг (м) принимают отношение площади затопленного сечения трубопровода или канала, через которое протекает жидкость, т.е. живого сечения потока, к смоченному периметру:
,
где S – площадь сечения потока жидкости, м 2 ;
Смоченный периметр П — часть периметра живого сечения, ограниченное твердыми стенками (рисунок 6, выделен двойной линией).

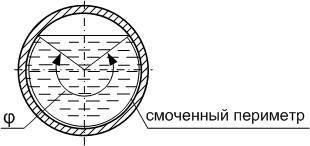

Рисунок 6 — Смоченный периметр
,
Для круглой трубы с внутренним диаметром d и, значит, площадью свободного сечения
при сплошном заполнении его жидкостью
, откуда гидравлический радиус:
,
Диаметр, выраженный через гидравлический радиус, представляет собой эквивалентный диаметр:
,
,
Для канала прямоугольного сечения со сторонами a и b, полностью заполненного жидкостью, гидравлический радиус:
,
,
Для канала кольцевого поперечного сечения, в котором жидкость ограничена внутренней и наружной окружностями с диаметром dв и dн соответственно, эквивалентный диаметр:
,
Для круглой трубы
.
Расчет площади воздуховодов и фасонных изделий: правила вычислений и примеры
Схема размеров узла прохода.
Эквивалентный диаметр
В таблице показано, что рассчитывается для некоторых распространенных форм поперечного сечения. 19. Гидравлический диаметр. Прямоугольник длина ребра A и B квадрата длины ребра вокруг трубы ОО Вертикальная труба толщина пленки 8 Ширина Открытого канала b, глубина t При применении D ожидается, что уравнение 160 остается действительным уравнением теплопередачи. Для круглых труб, только для других форм поперечного сечения Окружности влажного и теплопередачи равны нагретым.
Тем не менее следует дать описание одной попытки, поскольку она приближает к пути, избранному Планком для вывода его закона. Людмила Фирмаль
Например, для трубчатого теплообменника в трубе теплопередача равна Внутренняя поверхность кольцевого зазора, так же как и наружная поверхность утеплителя, ставит вопрос о том, какие определяющие размеры следует вводить в стандарт подобия. Он был использован, чтобы дать уравнение круглой трубы. Иордания предложила ввести так называемый тепловой диаметр о РМ 4Р 77BpM. Проницаемый участок границы. Некоторые Авторы согласились с этим предложением, но настаивали на том, что остальные будут сохранены в качестве характеристик. От участия в теплопередаче Все смачиваемые части Внутри. Обнаруживаемый внутренний диаметр Zls-колец около Do и D.
Уравнение теплопередачи в кольцевой трубе получено на основе тех же граничных условий поля скорости и температуры. Однако, если часть стены, омываемой потоком, изолирована Затем введите u 0 и d8 dy 0 одновременно. Поэтому важны оба поля. Поскольку они сильно отличаются друг от друга, не следует ожидать, что уравнения, оцененные для условий r 0 и 8-8 0, останутся строго верными, даже если они будут введены в критерий. Это похоже на Ogmr. Или Оторм..
О O4 1.65 2.45 и 17 и числах Re 12.000-220.000 вода и воздух Monrad и Pelton2 дают уравнения МакАдамс и его коллеги обнаружили водяной пар в DO D4 1.52 против 0.76 Rg 1.21 и 7000 Re 40 000. Где L-расстояние от начальной точки трубы до исследуемого участка. Киршбаум представил результаты измерения кольцевого зазора при охлаждении воздухом в виде уравнения при начальной температуре 100-300 С. Это связано с тем, что сильное воздействие входного сигнала допустимо до нижнего предела Re 2300.Применение Огвлр. потому что значение a увеличивается на 30 Численный коэффициент должен быть приблизительно 0,025.При нагревании воздуха используйте Pr0. 3 вместо пр0-31.См. уравнение 155.
Но все они были неудачны в том смысле, что подсчеты приводили к выводам, не соответствующим экспериментальным данным. Людмила Фирмаль
Для кольцевого зазора, согласно формуле 161, 0 M, p Og, dr 1—Da Dj, а следовательно, D pM, Dr f. всегда больше 2.Если Период полураспада равен-O-0 3, то в уравнении вида 163 При обработке измерений, вместо Диэф, уменьшают числовой коэффициент во всех случаях. Он заменен на OnIfl.
Расчёт воздуховодов систем вентиляции
Расчёт воздуховодов вентиляции является одним из этапов расчета вентиляции и заключается в определении размеров воздуховода в зависимости от расхода воздуха, который должен проходить через рассматриваемый воздуховод. Кроме того, возникают задачи по определению площади поверхности воздуховода. Рассмотрим их более подробно.
Алгоритм расчета сечения воздуховодов
Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:
На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м 3 /час, переводится в м 3 /с. Для этого его необходимо разделить на 3600:
На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.
Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.
Как подбирать размер?
Расчет диаметра воздуховода производится в определенном порядке. Зная необходимый расход вытяжки L (м3/ч) и приняв верхний предел рекомендуемой скорости движения воздуха, следует определить поперечное сечение канала F по формуле:
Здесь v – скорость движения воздушного потока, цифра 3600 применена для перевода единиц времени из секунд в часы. Если для простоты примера принять расход для вытяжки равным 1000 м3/ч, а скорость – 8 м/с, то получится площадь сечения:
F = 1000 / 3600 х 8 = 0,0347 м2
Нюансы монтажа воздуховода.
По известной формуле площади круга определяют его диаметр:
D2 = 4F / π D = 0,21 м или 210 мм.
То есть оптимальный диаметр канала для вытяжки составляет 210 мм. В нормируемом ряду размеров по СНиП следует найти ближайшие стандартные, это 200 мм и 225 мм. В зависимости от условий прокладки принимают один из этих двух диаметров, например, 200 мм. После чего определяют действительную скорость в обратном порядке. Это необходимо для общего аэродинамического расчета системы.
Такой простой подбор диаметра воздуховода для вытяжки подойдет в случае, если система имеет небольшую протяженность и одно-два ответвления, например, обычная вытяжка в жилом доме. В промышленных зданиях в зависимости от технологических процессов системы могут иметь значительную протяженность (более 100 м) и большое количество поворотов, ответвлений и регулирующих заслонок. Придется выполнить полный аэродинамический расчет располагаемого напора вентилятора, в котором гидравлический диаметр играет важнейшую роль.
Пример расчёта воздуховода
В качестве примера рассчитаем сечение воздуховода с расходом воздуха 1000 м 3 /час:
В случае прямоугольного воздуховода необходимо подобрать такие А и В, чтобы их произведение было равно примерно 0,07. При этом рекомендуется, чтобы А и В не отличались друг от друга более чем в три раза, то есть воздуховод 700×100 — не лучший вариант. Более хорошие варианты: 300×250, 350×200.
Размеры и вес
Основные размеры изделий приведены на прилагающихся чертежах и в таблицах. Вес изделий, указанный в каталоге, соответствует нормируемой толщине стали по СниП 2.04.05-91 без учета веса фланцев.
Размеры а и в — это внутренние размеры изделий.
Допустимые отклонения для размеров а и в :
Допустимое отклонение для указанной длинны изделий составляет ±5мм.
Расчет эквивалентного диаметра воздуховодов
Эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:
Например, эквивалентный диаметр воздуховода 500×300 равен 2·500·300 / (500+300) = 375 мм. Это означает, что круглый воздуховод диаметром 375 мм будет иметь такое же аэродинамическое сопротивление, что и прямоугольный воздуховод 500×300 мм.
Эквивалентный диаметр квадратного воздуховода равен стороне квадрата:
И этот факт весьма интересен, ведь обычно чем больше площадь сечения воздуховода, тем ниже его сопротивление. Однако круглая форма сечения воздуховода имеет наилучшие аэродинамические показатели. Именно поэтому сопротивление квадратного и круглого воздуховодов равны, хотя площадь сечния квадратного воздуховода на 27% больше площади сечения круглого воздуховода.
В общем случае формула для эквивалентного диаметра воздуховода выглядит следующим образом:
Преимущества воздуховодов с круглым сечением:
Воздуховоды как с прямоугольным, так и с круглым сечением имеют свои преимущества. Тип оборудования подбирается индивидуально для каждого помещения и напрямую зависит от рекомендаций специалистов и целей заказчика.
Дата создания: 25.10.2017 12:40:56
Пример расчета эквивалентного диаметра воздуховодов и некоторые выводы
В качестве примера определим эквивалентный диаметр воздуховода 600×300:
Dэкв_600_300 = 2·600·300 / (600+300) = 400 мм.
Таким образом, любой аналогичный круглому прямоугольный воздуховод значительно проигрывает ему как в компактности, так и в металлоемкости.
Рассмотрим ещё один пример — определим эквивалентный диаметр воздуховода 500×100 мм:
Dэкв_500_100 = 2·500·100 / (500+100) = 167 мм.
Здесь разница в площади сечения и в металлоемкости достигает 2,5 раз. Таким образом, формула эквивалентного диаметра для прямоугольного воздуховода объясняет тот факт, что чем больше «расплющен» воздуховод (чем больше разница между значениями А и В), тем менее эффективен этот воздуховод с аэродинамической точки зрения.
Это одна из причин, по которой в вентиляционной технике не рекомендуется применять воздуховоды, в сечении которых одна сторона превышает другую более чем в три раза.
Методика аэродинамического расчета воздуховодов — УКЦ
Этим материалом редакция журнала «Мир Климата» продолжает публикацию глав из книги «Системы вентиляции и кондиционирования. Рекомендации по проектированию для произ- водственных и общественных зданий». Автор Краснов Ю.С.
Аэродинамический расчет воздуховодов начинают с вычерчивания аксонометрической схемы (М 1: 100), проставления номеров участков, их нагрузок L (м3/ч) и длин I (м). Определяют направление аэродинамического расчета — от наиболее удаленного и нагруженного участка до вентилятора. При сомнениях при определении направления рассчитывают все возможные варианты.
Расчет начинают с удаленного участка: определяют диаметр D (м) круглого или площадь F (м2) поперечного сечения прямоугольного воздуховода:
Рекомендуемую скорость принимают следующей:
| в начале системы | вблизи вентилятора | |
| Административные здания | 4-5 м/с | 8-12 м/с |
| Производственные здания | 5-6 м/с | 10-16 м/с |
Скорость растет по мере приближения к вентилятору.
По приложению Н из [30] принимают ближайшие стандартные значения: DCT или (а х b)ст (м).
Гидравлический радиус прямоугольных воздуховодов (м):
(для прямоугольных воздуховодов Dст=DL).
Коэффициент гидравлического трения:
λ=0,3164 × Re-0,25 при Re≤60000,
Потери давления на расчетном участке (Па):
— сумма коэффициентов местных сопротивлений на участке воздуховодов.
Местные сопротивления на границе двух участков (тройники, крестовины) относят к участку с меньшим расходом.
Коэффициенты местных сопротивлений даны в приложениях.
Схема приточной системы вентиляции, обслуживающей 3-этажное административное здание
Пример расчета
| № участков | подача L, м3/ч | длина L, м | υрек, м/с | сечение а × b, м | υф, м/с | Dl,м | Re | λ | Kmc | потери на участке Δр, па |
| решетка рр на выходе | 0,2 × 0,4 | 3,1 | — | — | — | 1,8 | 10,4 | |||
| 1 | 720 | 4,2 | 4 | 0,2 × 0,25 | 4,0 | 0,222 | 56900 | 0,0205 | 0,48 | 8,4 |
| 2 | 1030 | 3,0 | 5 | 0,25× 0,25 | 4,6 | 0,25 | 73700 | 0,0195 | 0,4 | 8,1 |
| 3 | 2130 | 2,7 | 6 | 0,4 × 0,25 | 5,92 | 0,308 | 116900 | 0,0180 | 0,48 | 13,4 |
| 4 | 3480 | 14,8 | 7 | 0,4 × 0,4 | 6,04 | 0,40 | 154900 | 0,0172 | 1,44 | 45,5 |
| 5 | 6830 | 1,2 | 8 | 0,5 × 0,5 | 7,6 | 0,50 | 234000 | 0,0159 | 0,2 | 8,3 |
| 6 | 10420 | 6,4 | 10 | 0,6 × 0,5 | 9,65 | 0,545 | 337000 | 0,0151 | 0,64 | 45,7 |
| 6а | 10420 | 0,8 | ю. | Ø0,64 | 8,99 | 0,64 | 369000 | 0,0149 | 0,9 | |
| 7 | 10420 | 3,2 | 5 | 0,53 × 1,06 | 5,15 | 0,707 | 234000 | 0,0312 ×n | 2,5 | 44,2 |
| Суммарные потери: 185 | ||||||||||
| Таблица 1. Аэродинамический расчет | ||||||||||
| Примечание. Для кирпичных каналов с абсолютной шероховатостью 4 мм и υф = 6,15 м/с, поправочный коэффициент n = 1,94 ([32], табл. 22.12.) |
Воздуховоды изготовлены из оцинкованной тонколистовой стали, толщина и размер которой соответствуют прил. Н из [30]. Материал воздухозаборной шахты — кирпич. В качестве воздухораспределителей применены решетки регулируемые типа РР с возможными сечениями: 100 х 200; 200 х 200; 400 х 200 и 600 х 200 мм, коэффициентом затенения 0,8 и максимальной скоростью воздуха на выходе до 3 м/с.
Сопротивление приемного утепленного клапана с полностью открытыми лопастями 10 Па. Гидравлическое сопротивление калориферной установки 100 Па (по отдельному расчету). Сопротивление фильтра G-4 250 Па. Гидравлическое сопротивление глушителя 36 Па (по акустическому расчету). Исходя из архитектурных требований проектируют воздуховоды прямоугольного сечения.
Сечения кирпичных каналов принимают по табл. 22.7 [32].
Коэффициенты местных сопротивлений
Участок 1. Решетка РР на выходе сечением 200×400 мм (рассчитывают отдельно):
Падение давления в решетке:
Δр — рД × KMC = 5,8 × 1,8 = 10,4 Па.
Расчетное давление вентилятора р:
Δрвент = 1,1 (Δраэрод + Δрклап + Δрфильтр + Δркал + Δрглуш)= 1,1 (185 + 10 + 250 + 100 + 36) = 639 Па.
Lвент= 1,1 х Lсист = 1,1 х 10420 = 11460 м3/ч.
Выбран радиальный вентилятор ВЦ4-75 № 6,3, исполнение 1:
L = 11500 м3/ч; Δрвен = 640 Па (вентагрегат Е6.3.090- 2а), диаметр ротора 0,9 х Dпом., частота вращения 1435 мин-1, электродвигатель 4А10054; N = 3 кВт установлен на одной оси с вентилятором. Масса агрегата 176 кг.
Проверка мощности электродвигателя вентилятора (кВт):
По аэродинамической характеристике вентилятора nвент = 0,75.
| № участков | Вид местного сопротивления | Эскиз | Угол α, град. | Отношение | Обоснование | КМС | ||
| F0/F1 | L0/Lст | fпрох/fств | ||||||
| 1 | Диффузор | 20 | 0,62 | — | — | Табл. 25.1 | 0,09 | |
| Отвод | 90 | — | — | — | Табл. 25.11 | 0,19 | ||
| Тройник-проход | — | — | 0,3 | 0,8 | Прил. 25.8 | 0,2 | ||
| ∑ = | 0,48 | |||||||
| 2 | Тройник-проход | — | — | 0,48 | 0,63 | Прил. 25.8 | 0,4 | |
| 3 | Тройник-ответвление | — | 0,63 | 0,61 | — | Прил. 25.9 | 0,48 | |
| 4 | 2 отвода | 250 × 400 | 90 | — | — | — | Прил. 25.11 | |
| Отвод | 400 × 250 | 90 | — | — | — | Прил. 25.11 | 0,22 | |
| Тройник-проход | — | — | 0,49 | 0,64 | Табл. 25.8 | 0,4 | ||
| ∑ = | 1,44 | |||||||
| 5 | Тройник-проход | — | — | 0,34 | 0,83 | Прил. 25.8 | 0,2 | |
| 6 | Диффузор после вентилятора | h=0,6 | 1,53 | — | — | Прил. 25.13 | 0,14 | |
| Отвод | 600 × 500 | 90 | — | — | — | Прил. 25.11 | 0,5 | |
| ∑= | 0,64 | |||||||
| 6а | Конфузор перед вентилятором | Dг=0,42 м | Табл. 25.12 | |||||
| 7 | Колено | 90 | — | — | — | Табл. 25.1 | 1,2 | |
| Решетка жалюзийная | Табл. 25.1 | 1,3 | ||||||
| ∑ = | 1,44 | |||||||
| Таблица 2. Определение местных сопротивлений | ||||||||
«Системы вентиляции и кондиционирования. Рекомендации по проектированию для производственных и общественных зданий», глава 15. «Термокул»
Формула расчёта площади воздуховодов
Площадь воздуховодов определяется путём перемножения периметра сечения воздуховода на длину воздуховода:
Важно помнить о размерности величин в формуле, приведённой выше. Обычно сечение воздуховода задаётся в миллиметрах (например, диаметр 250 или сечение 500×250), а длина — в метрах (например, 5 метров). Но в формулу необходимо подставлять все величины, выраженные в метрах. Причем, предварительно следует вычислить длину периметра сечения воздуховода.
Для упрощения задачи по расчету площади воздуховодов применяют готовые формулы для круглых и прямоугольных воздуховодов.
