Что такое экспо короб
Сборка сабвуфера с экспо-портом

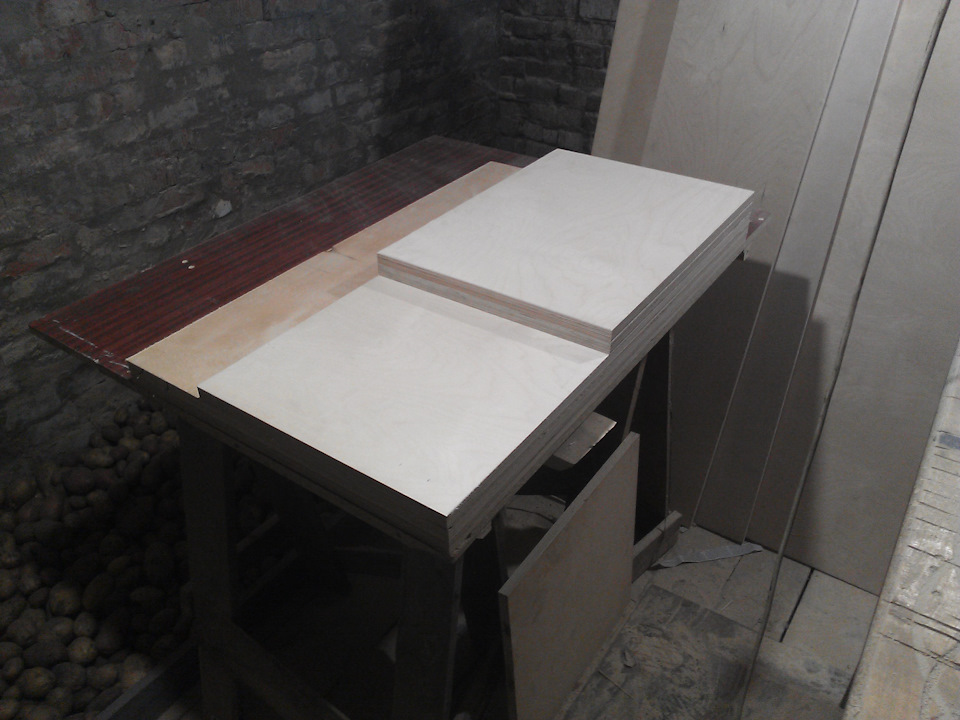

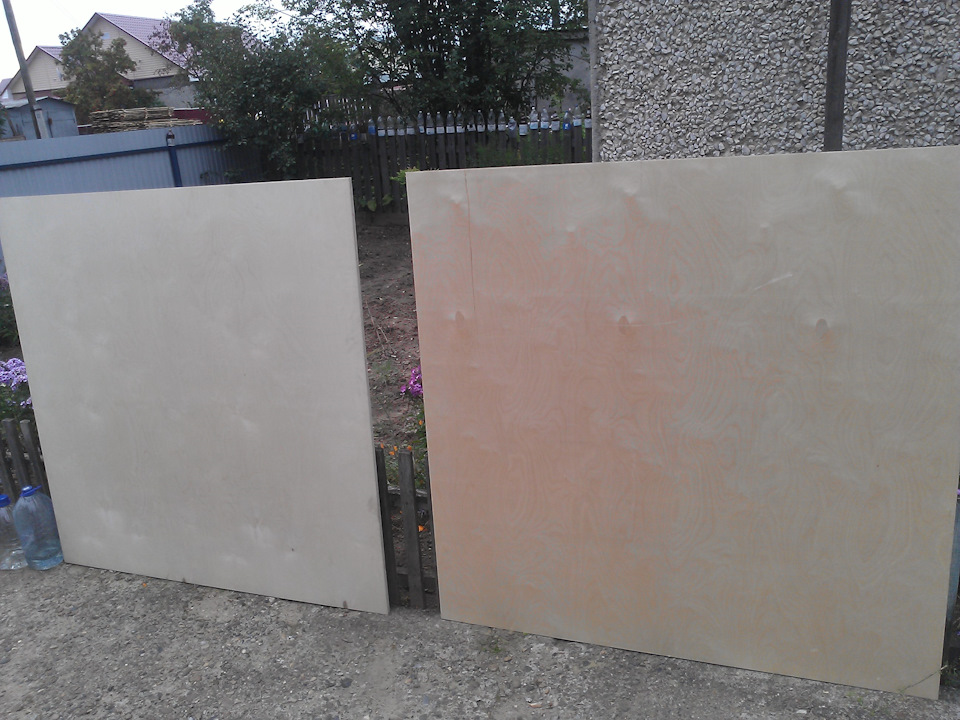

Первым делом привозим материал, который будет кроиться

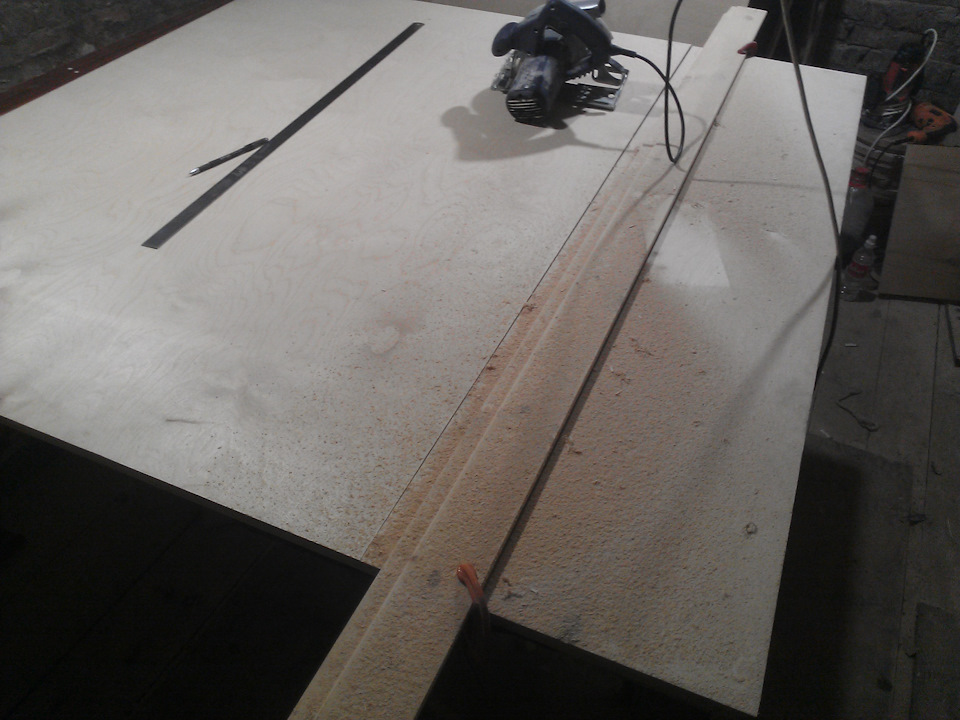

Процесс давно уже начался, не спеша полоска за полоской отпиливаются с запасом в 2-3 мм по направляющей (для этих целей использую откалиброванную вагонку), далее лишнее снимается фрезером. Торец получается без задиров и сколов. А значит, не придется сильно ошкуривать заусеницы, что приведет к завальцованному углу.

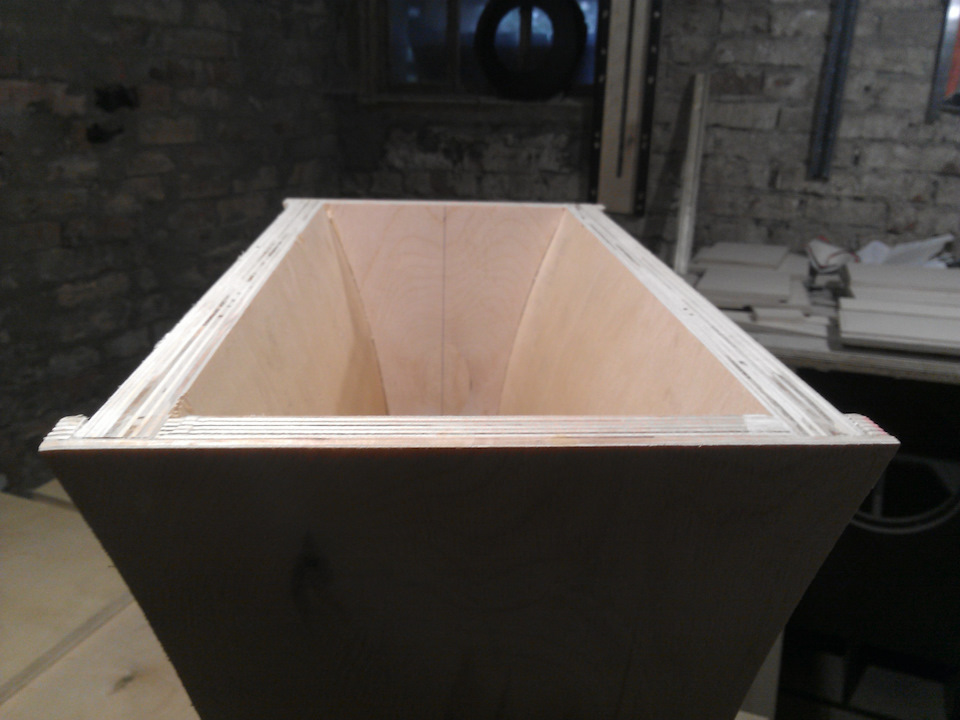

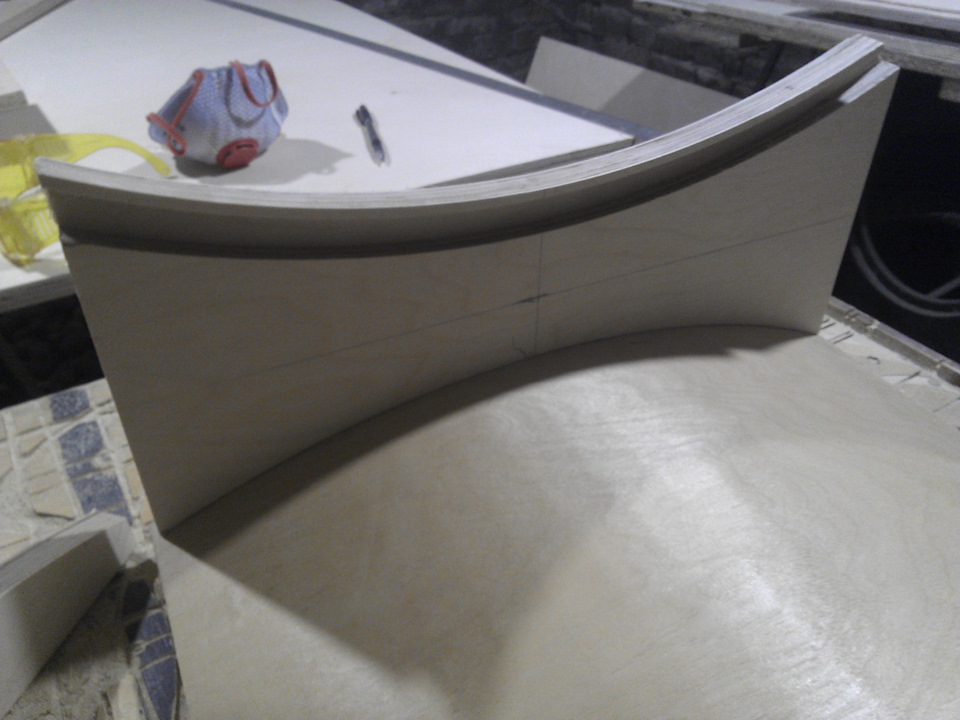

Основная работа по сборке корпуса акцентирована была на изготовлении порта. Несложно догадаться, что можно использовать самодельный циркуль. Рисуем дугу, обозначаем воздуходуйную часть, Размечаем пазы, ширина паза 19 мм, нужен запас для клея и свободной вставки боковых стенок (смотрим фото). Делаем циркуль для фрезера, отмеряем нужный раствор, убеждаемся, что фреза проходит там, где нужно, и проделываем пазы. Так же оставляем бортик в 5 мм, чтобы можно было вкрутить саморезы с торцов.
Боковые стенки берем с небольшим запасом, ориентируемся на внутреннюю часть.
Оставляем полуфабрикат на ночь, чтобы клей схватился. Так же проливаем клеем с мелким опилом пропилы.

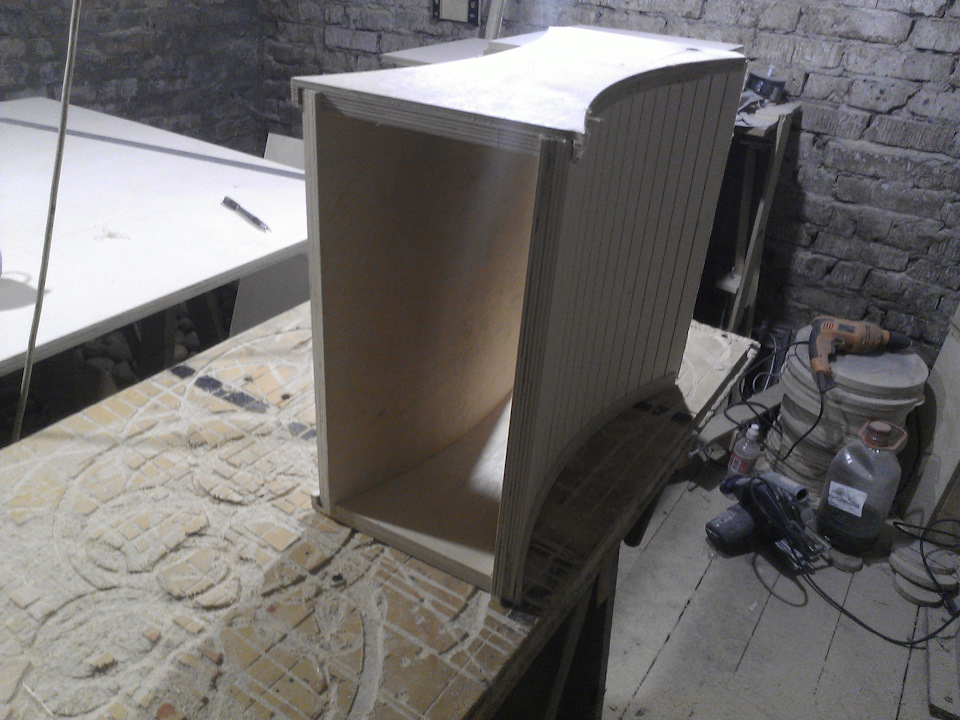

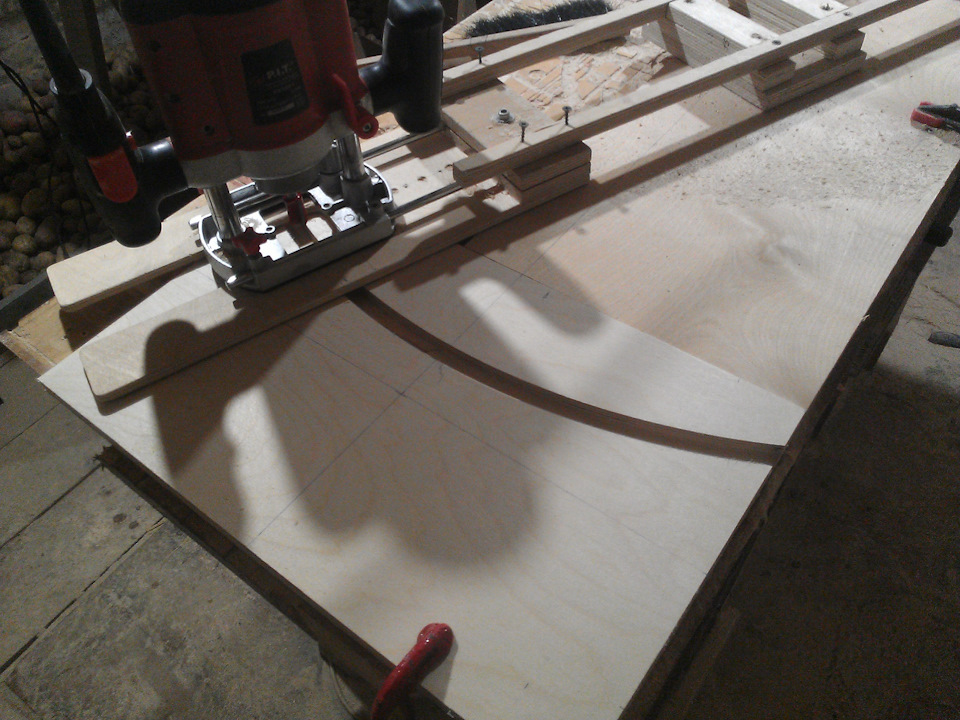

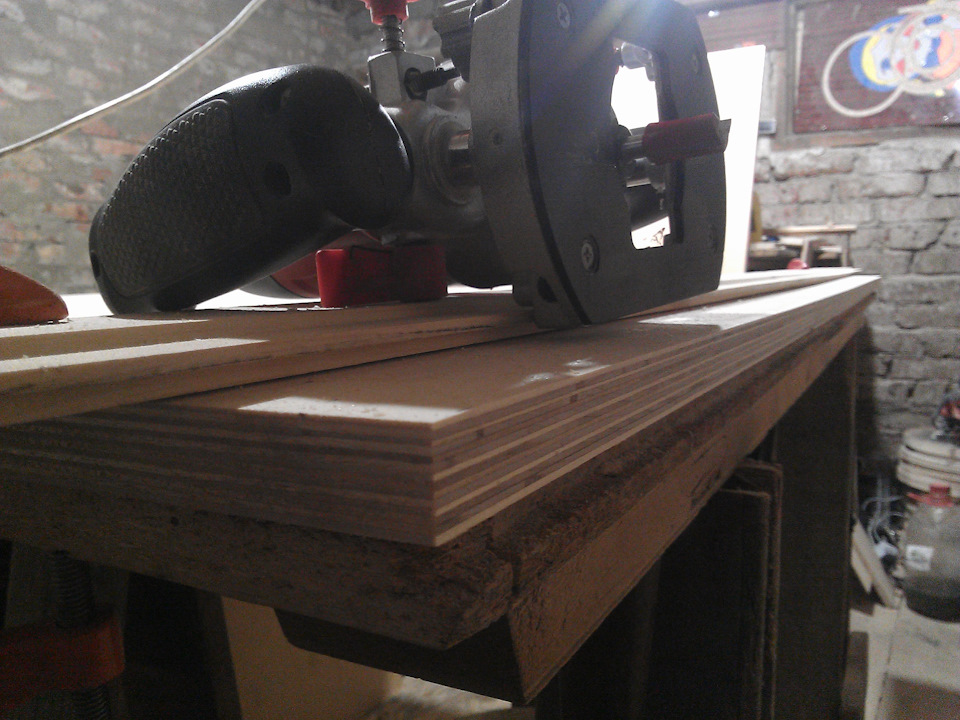

После сушки порт закрепляем на столе, чтобы не шатался, кладем фанерку — по ней будет кататься фрезер.
Чтобы поравлять боковые части порта с его основаниями. Это крайне необходимо, т.к. порт будет прилегать к лицевой стенке будущего сабвуфера.

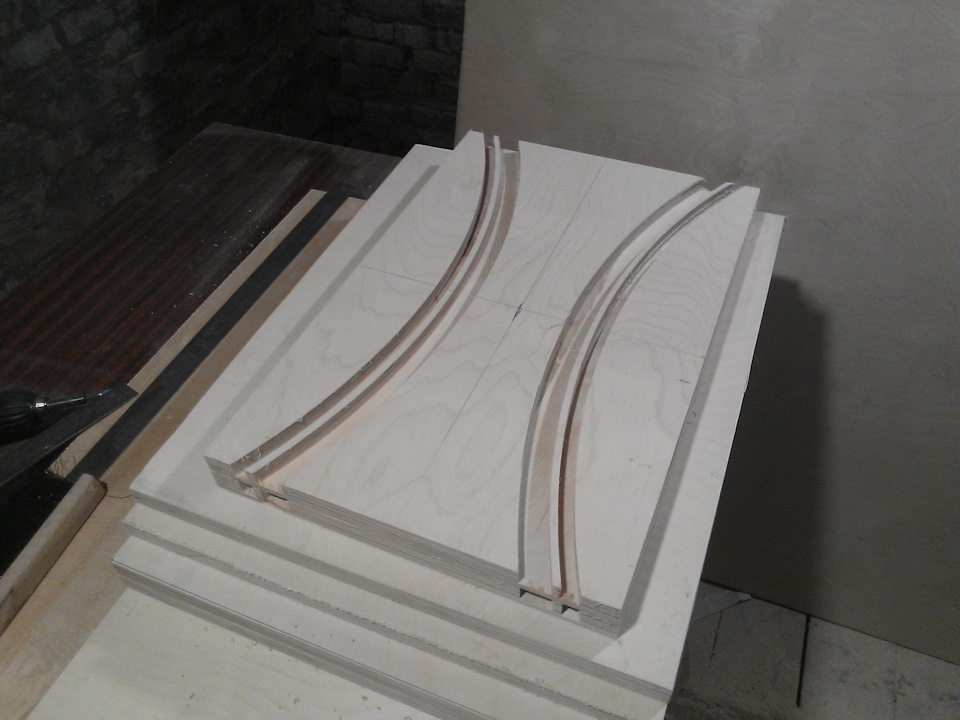

Порт находится между двумя стенками, образующими паз «ласточкин хвост», эти же стенки — это второй слой переднего слоя.

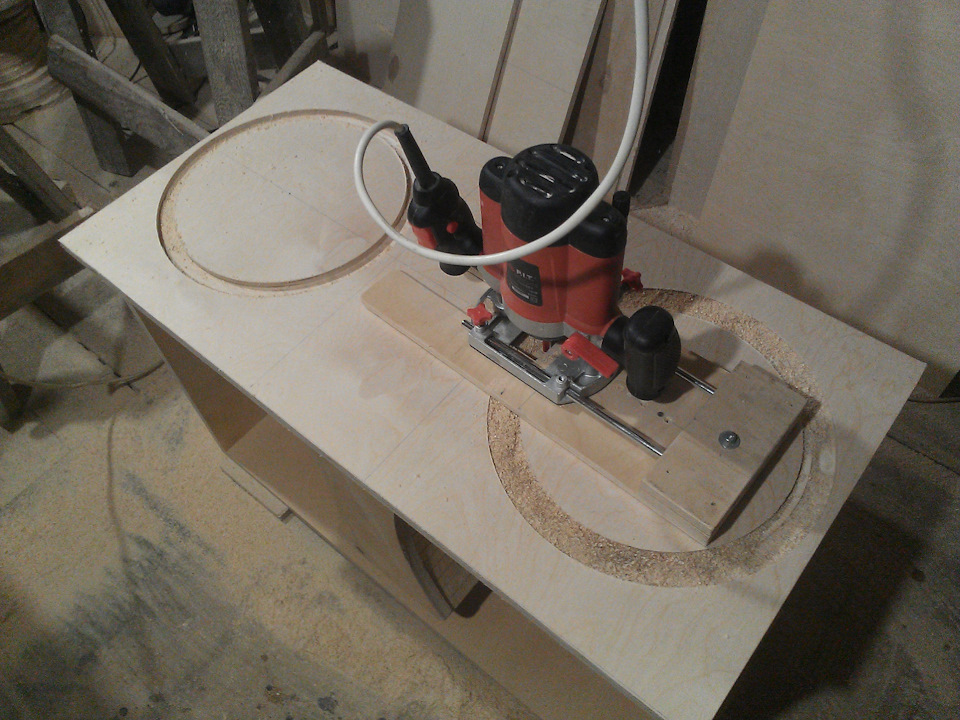

Так же размечаем площадь порта, прилегающую к передней стенке и кромочной фрезой повторяем контур.
Собираем корпус и доводим до кондиции внешний вид: шлифуем и снимаем фаски, чтобы не образовались сколы с торцов.
Сама сборка корпуса закончена.
Корпус делался для двух SA-12.
З.Ы. Если проект понравился, оставляем коментарии или пишем в личку. Так же если заинтересованы и нужна сборка корпуса, обращайтесь.
Спасибо за прочтение.
ЧТО ТАКОЕ ЭКСПО? или экспоненциальный порт
Всем привет.
Хочу написать небольшую статейку про экспоненциальный порт так как информации в интернете о нем очень мало. Но такой порт очень хорош, конечно есть и свои минусы и так поехали)
Что такое ЭКСПО? Или экспоненциальный порт?
Это одна из разновидностей ФИ (Фазоинвертор), а кто не знает ФИ бывают разных исполнений, самые распространенные варианты это ЩЕЛЬ или щелевой порт
ТРУБА ( бывает и с раскрывами на концах)
ЭКСПО из себя представляет что то подобие щелевого порта, но в середине он середине он сужается, а к краям расширяется, бывают что экспо еще называют песочные часы, и правда схожесть есть)
И так какие же плюсы есть у него по сравнению допустим с распространенными видами ФИ
++плюсы++
1. Меньший размер и занимаемый объем, что позволяет значительно уменьшить размеры короба
2. Так же к относиться к размеру, так как сам порт небольшого размера его можно уместить в маленький короб с определенными размерами которые диктует нам багажник автомобиля.
3. Большая отдача в плане давления
4. Широкая и ровная полка звучания
5. Ну и само звучание очень приятное
Эта мини статейка мое личное мнение, если есть какие то дополнения или я в чем то не прав, буду рад выслушать и внести изменения)
А решил я рассказать вам про этот вид порта после того как сделал его себе и послушал и был очень удивлен)
Так что, кому интересно посмотрите видео о том как выглядит и играет этот короб и моих ощущениях от того ну и конечно же замер результата )
для тех кто не может смотреть результат такой.
динамик Sundown Audio E12 v2
усилитель дд м1с
результат с 33гц до 40+гц 140дб
Экспоненциальный (ЭКСПО) порт для HANNIBAL FX30D2
Всем доброго времени суток!
Так, как звук издаваемый иволгой 15 не очень устраивал(если можно так сказать), а скорее всего от малой занятости ручичек своих золотых был приобретен 12-ти дюймовый сабвуфер Hannibal FX30d2.
Но под него нужно было еще рассчитать и изготовить короб, например щелевой или ЧВ…Но мы ведь не ищем легких путей…поэтому был изготовлен короб(материал ламинированная фанера толщина 20мм)

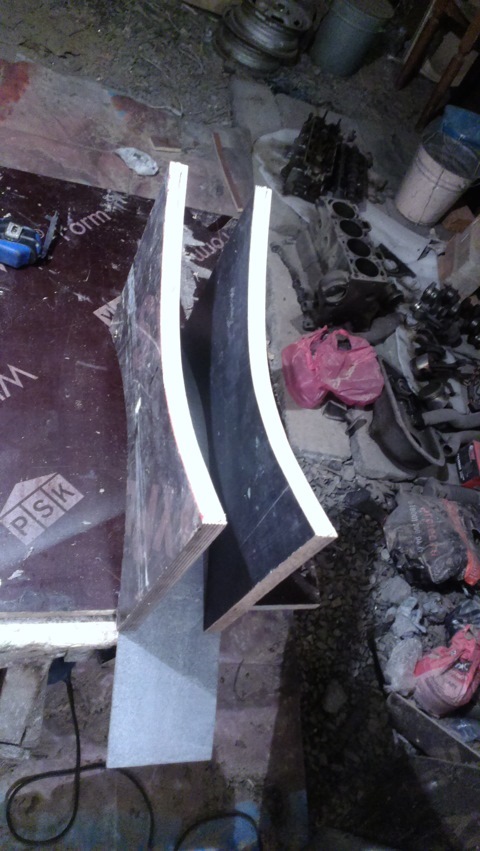

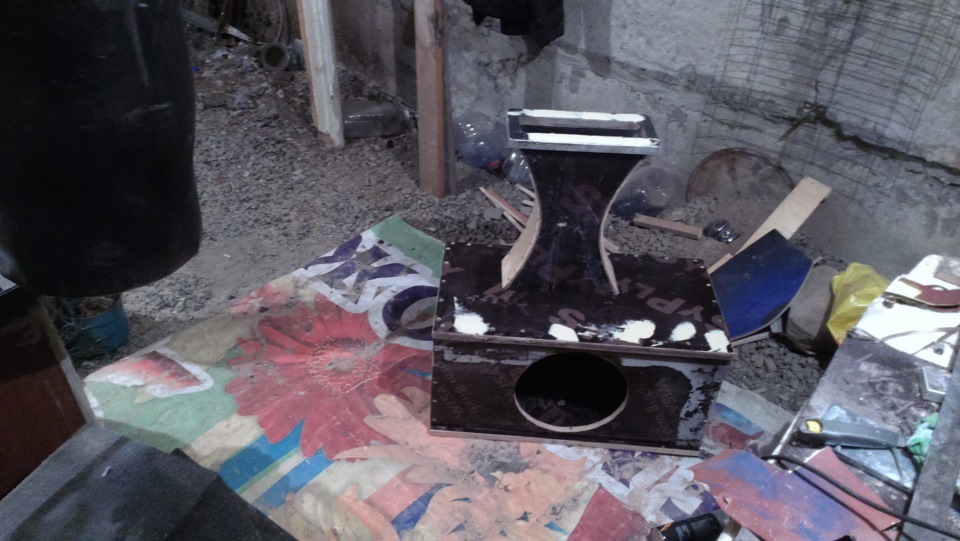

с экспоненциальным (экспо) портом,да еще и съемным…
идея была подсмотрена у господина Garo4Ke спасибо ему огромное!
Расчет непрофессиональный,
в частоту не попал (по расчету 35гц, в реале 40-44гц, грешу на фланец, который удлинил порт)
, но на повседнев под клуб очень даже ничего, быстрый и четкий бас. Но все таки порт будет перепиливаться на 33-35гц.В место розетки использовались болты, гайки и шайбы(так удобней, да и надежней).
Перед запуском был протянут минусовой кабель кг35 от аккума к дистрибьютору, (дистр буду менять, есть мысль использовать медную шину, т.к. разница вольтажа на аккуме и моноблоке 0,8 вольта, возможно из-за китайских дистров, кто что думает посоветуйте…я понимаю, что 5м кабеля полюбому будут потери, но не 0,8вольт).

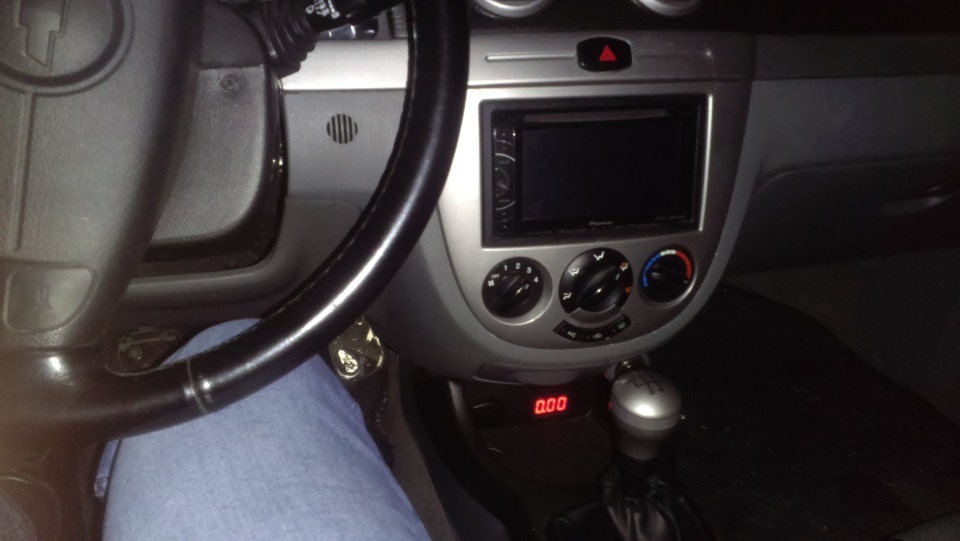

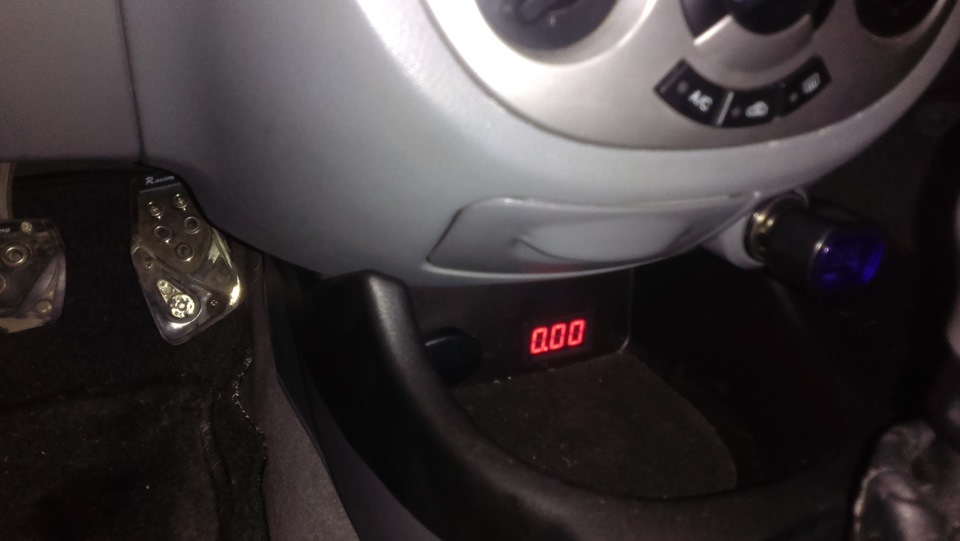

Также был установлен вольтметр с управлением (правда какое то странное управление, горит он всегда, а показания появляются только когда включается моноблок.
Далее планируется замена плюсового провода с аккума к генеру и минуса от аккума к кузову на кг35.

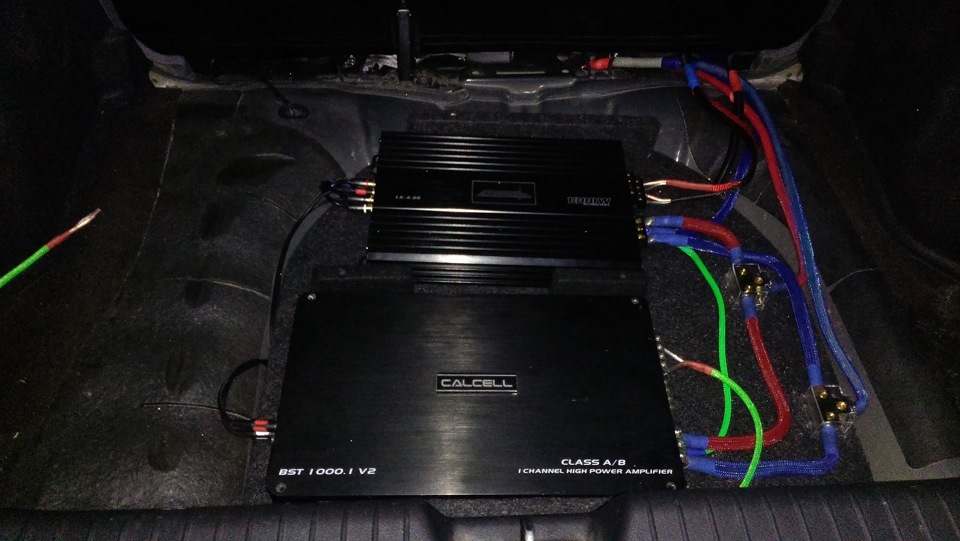

Питается саб моноблоком Calcell bst 1000.1v2 в 1 ом вливается якобы 1 кВт
ИТОГ.

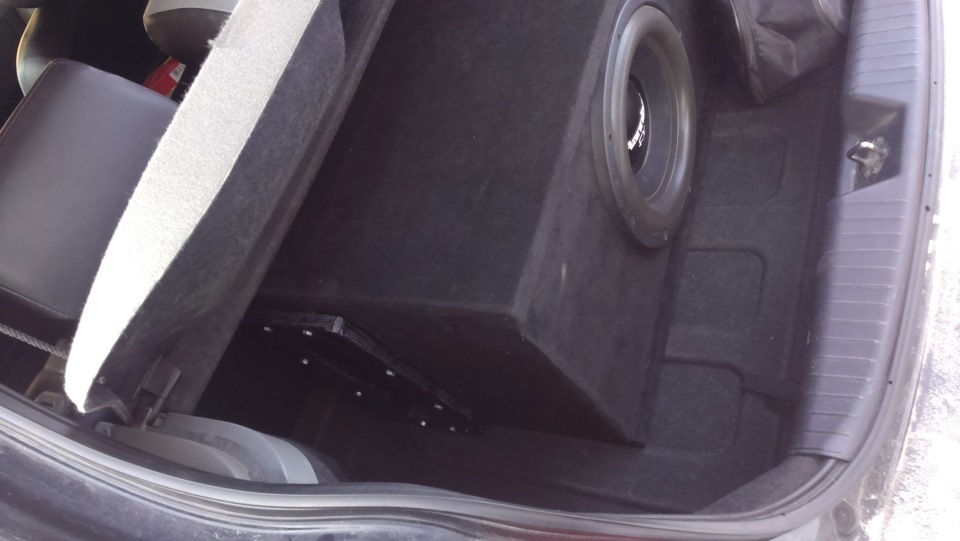

Бас стал глубокий и насыщенный, даже с высокой настройкой, звук очень четкий и благородный …доволен как слон:-):-):-):-):-):-):-):-):-):-):-)
Метки: chevrolet lacetti, экспоненциальный экспо порт hannibal fx30d2 сабвуфер саб моноблок
Комментарии 81
Может быть и ошибаюсь, но чистый объем выходит в 56-57л отсюда настройка и уплыла, тут бы чистыми 63-65 литров с настройкой в 35Гц.
Да, 58 литров.а если увеличить виитуальный объем с помощью синтипона?
Как вариант можно использовать, но как лучший вариант добавить объем это перевернуть динамик магнитом наружу, тем самым прибавиться пару литров в чистый объем короба.
в ФИ синтепон неиспользуют наоборот стараються сделать стенки короба и порта как можно глаже ровнее для минимизации излишних завехрений
Да, 58 литров.а если увеличить виитуальный объем с помощью синтипона?
Синтепон работает только в ЗЯ
В ФИ тоже работает, но использовать крайне не желательно.
Гараж — полный трэш 😂😂😂
За рукожопство — 👍👍👍
Лайк за paint-овый чертёж )
чертеж клевый) по вольтметру-плюс и рем перепутали. Вопрос такой, а зачем нужен съемный экспопорт?Как трубой менять настройку-им не получится ведь.
Почему нет? Все получится:-)
в этой версии басспорта надо указывать максимальный ход от пика до пика вроде)
вот у меня и написано там что от пика до пика) в разной версии по разному)
Тогда не спорю) у меня от точки покоя, до максимального выдвижения в сторону, но версия другая)
Но при любом раскладе это величина только на скорость воздуха влияет, но никак не на настройку.
При оценке качества выполненной работы могу только сказать что автор руко непрофессионал xD
да ладно тебе, это не самая ужасная работа которую я видел :DD
Тогда не спорю) у меня от точки покоя, до максимального выдвижения в сторону, но версия другая)
Но при любом раскладе это величина только на скорость воздуха влияет, но никак не на настройку.
При оценке качества выполненной работы могу только сказать что автор руко непрофессионал xD
Качество работы какой? Расчета или изготовления?
Тогда не спорю) у меня от точки покоя, до максимального выдвижения в сторону, но версия другая)
Но при любом раскладе это величина только на скорость воздуха влияет, но никак не на настройку.
При оценке качества выполненной работы могу только сказать что автор руко непрофессионал xD
Качество работы какой? Расчета или изготовления?
Да целом, не в обиду дружище)

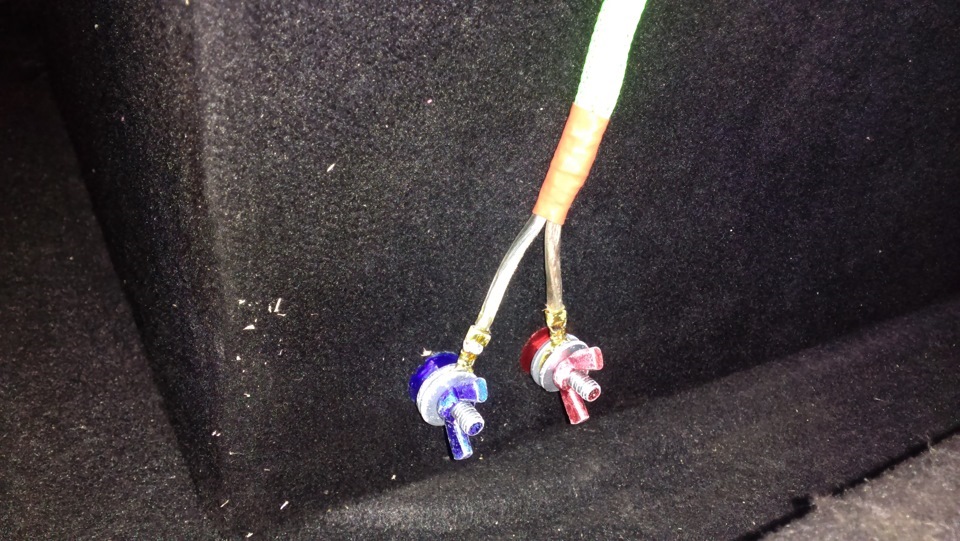

Такую розетку я бы убрал в первую очередь и сделал бы просто длинные провода, если же надо постоянно снимать ставить то лучше скрутка или через клемную колодку. Такое соединение вопервых будет потихоньку прослобляться от вибраций и как следствие нагреваться. Вовторых источник повышенного сопротивления в цепи, чем меньше соединений тем лучше. На личном опыте проверенно такая хрень съедает до 1 дб.
Плюсом ковсему ваши очень тонкие провода! что это вобще за провод? Похож на простой бытовой)) очень тонкий ставь 8Ga, а то АА попахивает
Провода всмысле аккустические?на саб? 2*2,5
Такую розетку я бы убрал в первую очередь и сделал бы просто длинные провода, если же надо постоянно снимать ставить то лучше скрутка или через клемную колодку. Такое соединение вопервых будет потихоньку прослобляться от вибраций и как следствие нагреваться. Вовторых источник повышенного сопротивления в цепи, чем меньше соединений тем лучше. На личном опыте проверенно такая хрень съедает до 1 дб.
Плюсом ковсему ваши очень тонкие провода! что это вобще за провод? Похож на простой бытовой)) очень тонкий ставь 8Ga, а то АА попахивает
С чего они будут прослабляться? Там граверы стоят, у тебя в авто все на болтах, вибрации вдоволь раскрутилось что?
В автомобиле обсолютно жесткое соединение метал-метал, и в иномарках неиспользуют гровера, либо самоконтрящмеся болты либо гайки с тефлоновым стопорным кольцом.В любом случае болт стальной проводимость стали вомного меньше чем даже у аллюминия
2,5 квадрата крайне малое сечение 8ga минимум потерь
так то чем длинее порт, тем ниже настройка
Мы такой фанерой опалубку собираем под бетон!
я тоже планирую себе из неё делать!
так как достанется за просто так!
а ты молодец!
Попробуй порт наоборот прикрутить. Если в настройку попадешь, то значит объем не учел.
фанера стопудов комуниженная со стройки)
да лан)сам так раньше делал))
Про вольтметр — если три выхода у него — меняй местаи плюс и рем — сейчас анпргуа рема показывается у тебя — так же ошибался и 0.00 висели, потмо сменил и всё норм стало
Bass Port обычно точно считает. А замерить настройку можно с помощью кусочков чего либо(типа спичек или кусков проводочков маленьких). Кидаешь на диффузор и включаешь тонгенератор(c телефона можно). Так вот на твоей настройке эти кусочки прыгать перестанут, а диффузор при этом практически неподвижен будет. Из фазика в свою очередь херачить будет аяй)) Так что перепроверь еще раз настройку. И еще у тебя скорость в порте великовата, старайся в следуюший раз в 10-ку уложиться. А моник бери не менее 1500 номинала на 1 Ом.
В общем работа хорошая, интересно разница какая между щелевым фазиком и твоим?
Спасибо!А можешь помочь с расчетом порта?
не критика, просто замечание. Фланец не мог дать такое смещение в настройке.
Экспо порт имеет несколько другую форму, чем в вашем коробе. Басспорт рассчитал самое широкое и узкое место, при это рассчитав геометрию данного участка. вы же это приняли за равнобедренный треугольник, ничего удивительного, что порт стал шире и короче, тем самым частота поднялась. Во всяком случае по некоторым фото можно так понять. По другим фото выглядит нормально, тут я могу ошибаться.
То, что вы пишите о более сложном порте от профи, и есть тот самый басспортовский порт, приведенный к одной плоской стороне, в любом случае он экспоненциальный.
Углубитесь на шажок дальше и у вас все получится.
Буду проверять, но флянец априори удленнил порт, соответственно повысил настройку
я отредактировал первоначальное сообщение, добавил смысла.
фланец удлинил и понизил, если вдаваться в детали. без него было бы выше на около одного герца. тут уже идет грань, когда салон перестает усиливать и прибором замерять сложно.
не критика, просто замечание. Фланец не мог дать такое смещение в настройке.
Экспо порт имеет несколько другую форму, чем в вашем коробе. Басспорт рассчитал самое широкое и узкое место, при это рассчитав геометрию данного участка. вы же это приняли за равнобедренный треугольник, ничего удивительного, что порт стал шире и короче, тем самым частота поднялась. Во всяком случае по некоторым фото можно так понять. По другим фото выглядит нормально, тут я могу ошибаться.
То, что вы пишите о более сложном порте от профи, и есть тот самый басспортовский порт, приведенный к одной плоской стороне, в любом случае он экспоненциальный.
Углубитесь на шажок дальше и у вас все получится.
Спасибо за разъяснение, буду пробовать
самая распространенная ошибка в ситуациях, когда порт рассчитан и изготовлен верно, это объем корпуса, чистый. об этом иногда забывают. От объема пляшет настройка порта, все связанно.
Спасибо! А можешь помочь с расчетом порта именно такой формы, чтоб съемный был? Объем вроде норм
интересно как эксп-порт отличается от зя по ачх
Хз, доведем порт до нужных настроек и проверим, зя тоже в планах
интересно как эксп-порт отличается от зя по ачх
экспо порт это подвид ФИ. Точнее это и есть ФИ, но своеобразной формы.
это понятно, но как пишут форумчане у экспорта полка ровнее чем у фи но размеры меньше чем чв, вот и хочется зя размер с зя полкой но с чв кпд =)
Все правильно, полка получается шире чем у обычного ФИ, да и поразмерам он должен быть меньше чем простой ФИ и уж тем болие ЧВ. Последний так вобще гроб просто))
не правильно подключил вольтметр, он не должен постоянни гореть
все про звук, про звук… надо отличиться:
как лещик с элем? эль мягенько пошел? по фотке не пойму, какой объем?
XD
2*1кг, не усугубляя очень положительно пошел
Короб под DD3512. Пробуем экспо-порт. Первые впечатления.
Что такое ЭКСПО? Или экспоненциальный порт?
Это одна из разновидностей ФИ (Фазоинвертор), а кто не знает ФИ бывают разных исполнений.
2. Труба с раскрывами
Похож на щелевой порт, но в середине он сужается, а к краям расширяется, бывает что экспо еще называют песочные часы, и правда, схожесть есть.
Плюсы ЭКСПО в сравнении с ФИ:
1. Меньший размер и занимаемый объем, что позволяет значительно уменьшить размеры короба.
2. Также к относится к размеру, так как сам порт небольшого размера его можно уместить в маленький короб с определенными размерами которые диктует нам багажник автомобиля.
3. БОльшая отдача в плане давления.
4. Широкая и ровная полка звучания.
5. Ну и само звучание очень приятное и мягкое.
1. Сложность изготовления. Так как такой вид порта изогнутый то возникает сложность в его изготовлении в частности правильного изгиба, не каждый готов проделать такую работу.
2. Сложный расчет. Опять же очень мало информации на эту тему и еще меньше людей которые могут рассчитать экспо.
Что касается меня. Братишка Tor4R-07 первым попробовал данное оформление и остался очень доволен. Вот и я решил попробовать, не понравится — сделаем другой. Появилась возможность не делать самому, а заказать короб через знакомых по себестоимости. Конечно же я согласился в связи с постоянной нехваткой времени.
Параметры:
Размеры: 72х46х37
Настройка: 33-34 гц
Объем чистый: 73 л
Порт: экспо 280-130-280
Вчера вечером братишка привез короб. Сделан качественно, аккуратно, передняя стенка двойная, порт выкрашен в черный, обтянут хорошо, стыков не видать.
Сборка ЭКСПО короба под 2х12
Здравствуйте, в интернете не очень много информации по сборке экспо коробов, поэтому хотел поделиться опытом и фотографиями процесса сборки.
Достоинства и недостатки ЭКСПО порта хорошо изложены в этой статье
www.drive2.ru/c/2608585/
Все начинается с расчета короба. Расчёт можно поделить на две части, это расчёт объёма и расчёт самого экспо порта. Самая распространённая программа для расчёта объёма это JBL Speakershop. Определившись с объемом начинается расчёт порта, рассчитывается он в программе Bassport. Вникать в расчеты не буду, есть множество статей и видеоуроков по этим программам. Единственное что могу посоветовать в программе Bassport выбирать образующую — Круг и значение множителя базовой функции брать в пределах 0.30-0.40.
Короб собирался из 16 мм МДФ, верхняя и нижняя стенка порта(которая изгибается) — 8мм и передняя стенка — 30 мм.
Сложность сборки данного короба заключается в том, что нужно изогнуть эту 8 миллиметровую МДФ. Советую смочить её водой и пока она не высохла изогнуть и прикрутить, крутить нужно начинать от центра.
После того как порт собран, нужно снять лишнюю часть тонкого МДФа, чтоб крышка короба в дальнейшем закрылась. Все углы относящиеся к порту скругляются, собранный порт прикручивается к задней стенке, потом к боковой, абсолютно все стыки обильно смазываются герметиком, после чего прикручивается верхняя крышка ну и передняя декоративная накладка)
Короб ещё не пробовали в действии, чистыми вышло 120 литра и настройка 31 Герц.
