Затвор (оружие)

В историческом контексте может именоваться также замком, по аналогии с замками кремнёвых и капсюльных ружей. В частности, именно так он именуется во всех наставлениях к пулемёту Максима. Иногда так обозначают лишь те части затвора, которые непосредственно обеспечивают разбитие капсюля патрона для производства выстрела.

Конструкция

Затруднительно дать общую характеристику конструкции затвора ввиду огромного многообразия их типов и разновидностей. Все они, тем не менее, в целом сводятся к четырём основным:

Последний тип явно лидирует по частоте применения в современном оружии, поэтому его устройство и действие будут рассмотрены в данной статье подробнее.

Запирание может осуществляться при неподвижном стволе и подвижном затворе; при подвижном стволе и подвижном затворе; при подвижном стволе и неподвижном затворе.

В неавтоматическом оружии все эти операции осуществляет стрелок вручную за счёт своей мускульной силы. В полуавтоматическом оружии часть из них (как правило — отпирание затвора и открывание канала ствола) автоматизирована. В автоматическом оружии все вышеперечисленные операции осуществляются автоматикой перезаряжания, работающей за счёт так или иначе осуществляемого использования части энергии пороховых газов. В механизированном автоматическом оружии все эти операции также осуществляются механизмами, но имеющими привод не от части энергии пороховых газов, а от внешнего источника энергии.

В автоматическом оружии, в котором для работы автоматики используется энергия пороховых газов в форме отдачи затвора (оружие с свободным и полусвободным затвором) операции по запиранию и отпиранию затвора не осуществляются, а вместо жёсткого сцепления его со стволом так или иначе производится торможение его отхода назад во время выстрела, пока пуля не покинет канал ствола.

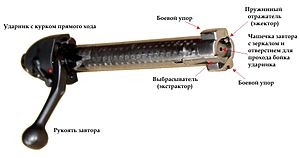

Часть затвора, непосредственно прикрывающая канал ствола с казённой части, называется остов затвора. Элементы затвора, непосредственно воспринимающие давление пороховых газов при выстреле, называются боевыми, — боевая личинка, боевые упоры.

В передней части затвора имеется обычно углубление — чашечка затвора — служащее для помещения основания (шляпки) гильзы, как правило удерживаемой от выпадения экстрактором. Дно чашечки — зеркало затвора, а её кольцевая часть называется венчик чашечки. Зазор между зеркалом затвора и наружной поверхностью дна гильзы — зеркальный зазор. Часть затвора, служащая для подачи патрона в патронник, называется досылателем, или гребнем затвора.

Источник

Принципы действия, способы запирания и затворные механизмы автоматического оружия

1. ПРИНЦИПЫ ДЕЙСТВИЯ

Далее весь цикл повторяется.

ОРУЖИЕ С ИСПОЛЬЗОВАНИЕМ ОТДАЧИ ЗАТВОРА

В оружии с обеими типами затворов не рекомендуется ис­ пользование винтовочных патронов, так как в этом случае из- за повышенного давления пороговых газов скорость затвора становится слишком большой.

ОРУЖИЕ С ИСПОЛЬЗОВАНИЕМ ОТДАЧИ СТВОЛА

В оружии с коротким ходом ствола затвор отпирается уже после непродолжительного движения ствола. Для того чтобы в достаточной мере ускорить движение затвора после отпи­рания ствола, в механизм встраивают так называемые ускорители.

Автоматика в таком оружии работает чрезвычайно надеж­ но и обеспечивает высокую скорость стрельбы при незначи­ тельной отдаче. По этой причине такая конструкция широко ис­ пользуется в станковых и крупнокалиберных пулеметах.

ОРУЖИЕ С ИСПОЛЬЗОВАНИЕМ ЭНЕРГИИ ПОРОХОВЫХ ГАЗОВ, ОТВОДИМЫХ ЧЕРЕЗ ОТВЕРСТИЕ В СТЕНКЕ СТВОЛА

— система с фиксированным соединением между газо­ вым поршнем и направляющим механизмом затвора (дли иным поршневым ходом);

— система со свободным соединением (коротким поршне­вым ходом):

— система без газового поршня.

Наиболее широко распространены системы с длинным пор шневым ходом. По этому принципу действует часть автоматов и автоматических винтовок, а также почти все современные пу­ леметы.

2. СПОСОБЫ ЗАПИРАНИЯ

В стрелковом оружии используют следующие способы за пирания, зависящие от соответствующей конструкции:

— вращающейся головкой затвора или муфтой,

— с помощью клина (шпонки),

Также при использовании предохранительных клапанов промежутки времени между запираниями достаточно вели­ ки. Но поскольку затвор с предохранительными клапанами имеет относительно простую конструкцию, современное ору жие нередко оснащено этим типом затвора.

УСТРОЙСТВА ДЛЯ ЗАПИРАНИЯ И ОТПИРАНИЯ ЗАТВОРА

В зависимости от вида отпирании (запирания)эти устрой­ства подразделяются на:

— устройства с самооткрывающимся затвором;

— устройства с частично вынужденным отпиранием;

— устройства с вынужденным отпиранием.

К устройствам с самооткрывающимся затвором относятся конструкции, в которых пороховые газы воздействуют на ос­нование гильзы и затвор и автоматика которых работает по принципу заторможенного затвора. В таких системах осуществ­ ляется торможение отпирания и запирания в период макси­ мального давления пороховых газов.

В случае частично вынужденного запирания давление по­ роховых газов также переносится на затвор, но отпирание за­твора во время максимального давления паролевых газов ог раничено движением автоматических частей. Тем самым за­ медляется движение затвора по отношению к стволу, а также уменьшается скорость извлечения гильзы. По причине слож­ ности конструкции такие системы отпирания практически не ис­ пользуются.

В современном автоматическом стрелковом оружии ча­ ще всего используются системы вынужденного отпирания_. От­пирание затвора осуществляется здесь за счет использования кинетической энергии подвижных частей автоматики. Разли­ чают системы с ранним и поздним отпиранием затвора. Раннее отпирание завершается на том этапе, когда дав­ ление газа в стволе еще относительно высоко. Оно воздейст­ вует на затвор через гильзу и используется для функциониро­вания автоматики. При раннем отпирании значительная часть кинетической энергии переносится непосредственно на за­ твор. При этом уменьшается сила, воздействующая на звенья механизмов. В этом отношении раннее отпирание является более приемлемым конструктивным вариантом. Кроме то­ го, достигается высокая скорострельность, обусловленная более высокой скоростью движения отдельных частей авто матики. С другой стороны, высокая скорость экстракции гильз в этих системах делает невозможным использование более мощных патронов и предполагает целый ряд специальных технических мер, позволяющих уменьшить силу, с которой выбрасываются гильзы. Кроме того_, при раннем отпирании следует учитывать возможность разрыва гильз. Такие недо­ статки существенно сокращают диапазон применения конст рукции этого типа. Но, несмотря на это, она используется в особенности в скорострельном оружии, где с более сложной конструкцией соглашаются в интересах высокого темпа стрельбы.

Позднее отпирание происходит при относительно низком давлении газа в стволе, которое практически не имеет значе­нии для функционирования автоматики, а кинетическая энер гия переносится на затвор либо через газовый поршень, либо через ускоряющее устройство (система с коротким откатом ствола). В целом при этом возникают большие усилия в звень­ ях механизма, что оказывает отрицательное воздействие, как на долговечность частей, так и на плотность стрельбы.

К устройствам с вынужденным отпиранием относятся: устройства с запиранием клином; устройства с запиранием перекосом затвора; устройства с запиранием боевыми упорами или ры чагом; устройства с вращающимся стержнем рукоятки; устройства с вращающимся затвором или стволом;

устройства с вращающейся головкой затвора или муфтой.

3. ЗАТВОРНЫЕ МЕХАНИЗМЫ

Среди множества, типов затворных механизмов, в зави­ симости от вида движения затвора, можно выделить сле­ дующие: механизмы со скользящим (цилиндрическим) за­ твором;

механизмы с вращающимся затвором; механизмы со скользящим стволом.

МЕХАНИЗМЫ СО СКОЛЬЗЯЩИМ ЗАТВОРОМ

Механизмы для запирания и отпирания ствольного канала скользящим (цилиндрическим) затвором

При движении затвора на его поверхности неизбежно в большей или меньшей степени действует сила трения, поэто­ му соприкасающиеся поверхности должны быть выполнены та­ ким образом, чтобы сила трения оставалась небольшой и не увеличивалась из-за пыли и смазки, а затвор при движении пол учал кинетическую энергию, значительно превышающую си­ лу трения.

Еще одним очень существенным компонентом является фактор времени. Для запирания или отпирания затвором ствольно го канала нужна большая часть времени, предназна ченного для автоматического цикла выстрела. Поэтому движе­ние затвора должно быть точно согласовано с требуемым тем­ пом стрельбы.

МЕХАНИЗМЫ С КАЧАЮЩИМСЯ ЗАТВОРОМ

МЕХАНИЗМЫ СО СКОЛЬЗЯЩИМ СТВОЛОМ

Источник

Что делают с затвором

Механизм запирания и отпирания канала ствола — совокупность деталей, предназначенных для запирания канала ствола во время выстрела и отпирания после него.

Узел запирания — совокупность деталей, входящих в механизм запирания и отпирания канала ствола, которые в момент выстрела непосредственно обеспечивают удержание гильзы в патроннике ствола. Основной деталью этого узла является затвор.

Механизмы с жёстко сцепляющимся со стволом затвором

Поворотом затвора (боевой личинки, муфты).

При запирании ствола поворотом затвора затворная рама доводит затвор до соприкосновения с казенным срезом, после чего затвор останавливается, а затворная рама продолжает движение вперед. Скос затворной рамы при этом воздействует на поворачивающий выступ затвора (личинки, муфты, другой детали), что вызывает его вращение вокруг своей оси и заводит запирающие выступы за вырезы в ствольной коробке либо в хвостовике ствола. Движение затворной рамы к стволу до упора устанавливает триггер в одно состояние, а движение затворной рамы от ствола до упора устанавливает триггер в другое состояние.

Во избежание расклинивания первичный поворот затвор обычно получает от взаимодействия не со скосом затворной рамы, а с наклонным пазом ствольной коробки; поворачивающий выступ затвора при этом находится на перпендикулярной площадке в начале скоса затворной рамы. После того, как поворачивающий выступ затвора выведен на наклонный участок скоса затворной рамы, паз ствольной коробки переходит из наклонного в перпендикулярный, обеспечивая тем самым фиксацию зеркала затвора у казенного среза ствола; поворот затвора в дальнейшем обеспечивается взаимодействием со скосом затворной рамы.

Число запирающих выступов затвора в современных системах варьируется от 2 до 8…10.

Принцип работы поворотного затвора

При запирании перекосом затворная рама в крайней передней точке перемещает всё тело затвора в продольной плоскости (в то время как при запирании поворотом затвора — в поперечной), при этом задний конец затвора заходит за опорную плоскость ствольной коробки. Зеркало затвора после запирания принимает положение, перпендикулярное каналу ствола, и, соответственно, донцу гильзы. Движение затворной рамы к стволу до упора устанавливает триггер в одно состояние, а движение затворной рамы от ствола до упора устанавливает триггер в другое состояние.

Принцип запирания перекосом затвора (при закрытом затворе).
Затвор выделен красным цветом, а затворная рама с газовым поршнем и штоком — синим цветом

Запирание качающейся личинкой (рычагом).

При запирании качающейся личинкой (рычагом) фиксация затвора у казенного среза ствола обеспечивается с помощью промежуточной детали, подвижной в плоскости, параллельной оси ствола.

В системах с газовым двигателем автоматики опорные поверхности, за которые заходит личинка при запирании, располагаются на ствольной коробке; сдвиг личинки в вертикальной плоскости происходит с началом движения газового поршня, воздействующего на затворную раму.

Для сочленения личинки с подвижными частям автоматики могут использоваться как копирные поверхности (например, в пулемёте Browning M1917), так и шарниры (например, в автоматической винтовке BAR).

Запирание качающейся личинкой в Автомате Фёдорова

Запирание личинкой широко используется в самых различных видах стрелкового оружия: автоматах (Автомат Фёдорова) и пулемётах (Browning M2HB), пистолетах (Lahti L-35, Mauser C96, Намбу Тип 14), самозарядных дробовиках (Browning Auto-5).

Запирание раздвижными боевыми упорами (парой боевых личинок).

В определённой степени напоминает предыдущий вариант, но боевых личинок / упоров два и расположены они по бокам затвора. Применено во всех пулемётах Дегтярёва, в том числе — ДП и его вариантах, РП-46, РПД, ДШК, и ряде основанных на них конструкций. Автоматика этих пулемётов приводилась в действие отводимыми из канала ствола пороховыми газами. После прихода в переднее положение, затвор утыкается в казённый срез ствола, а затворная рама с ударником продолжает по инерции движение вперёд. Утолщённая часть соединённого с затворной рамой ударника разводит в стороны боевые упоры, расположенные по бокам затвора и соединённые с ним при помощи копирных пазов; при запирании они качаются в горизонтальной плоскости, сцепляя его с затворной коробкой. Отпирание производится за счёт газоотводного двигателя с длинным ходом поршня, который после выстрела отводит назад затворную раму с ударником и специальным фигурным выемом на ней сводит боевые упоры. Также из иностранных образцов с аналогичным принципом запирания можно отметить швейцарский единый пулемёт MG 51, в котором, однако, для работы автоматики используется отдача ствола с коротким ходом.

Принцип запирания раздвижными боевыми упорами.
Боевые упоры обозначены розовым цветом

Роликовое запирание

Принцип роликового запирания. © Fred_the_Oyster

Роликовое запирание применялось в немецком пулемёте MG 42 с автоматикой работающей по принципу отдачи ствола. В данном случае, наиболее существенным преимуществом этой схемы было запирание за отросток ствола, что позволило выполнить ствольную коробку пулемёта в виде дешёвой штампованной детали, в отличие от очень сложной в производстве фрезерованной у MG 34.

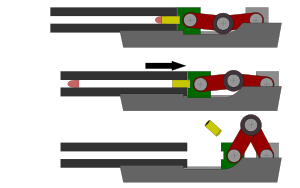

Запирание коленчатой парой рычагов (кривошипно-шатунное)

Принцип кривошипно-шатунного запирания. © Thuringius

Конструкции, использующие этот принцип запирания, отличаются сложностью изготовления, и современные конструкторы его практически не применяют. В то же время, запирание ствола коленчатой парой рычагов применялось сразу в трёх хорошо известных исторических образцах стрелкового оружия: пулемёте Максима (таким образом, это был первый принцип запираниия канала ствола, реализованный в массово производимом автоматическом оружии), пистолете Luger P08 системы Георга Люгера, и магазинных винтовках Генри и Генри-Винчестера, за исключением модели 1895 года c клиновым запиранием.

Запирание запирающим клином.

Сцепление затвора со ствольной коробкой и стволом осуществляется деталью, называемой клином, движущейся в плоскости, точно или примерно перпендикулярной оси канала ствола (причём обычно — вертикальной). Клин входит в поперечный паз на затворе, надёжной запирая его. Запирающий клин может располагаться как в передней, так и в задней частях затвора. В первом случае узел запирания получится компактным, но может взаимодействовать с механизмом подачи патронов, снижая надёжность работы автоматики. Во втором случае узел запирания часто имеет большой габарит по высоте, что вынуждает конструктора делать высокую ствольную коробку.

Принцип запирания клином в винтовке Winchester M1895

Использовалось, например, в винтовке АВС-36 (клин расположен в передней части затвора) и пулемёте Браунинга (заднее расположение клина). Позволяет создать очень короткий запирающий механизм, но при этом не достигается симметричности запирания.

Запирание перекосом ствола.

Запирание перекосом ствола в пистолете Colt M1911

Данный принцип запирания был разработан американским конструктором Джоном Мозесом Браунингом и был применён им в таких известных конструкциях, как Colt M1911 и FN Browning M1935. Схема Браунинга стала классической, послужив основой для разработки множества конструкций самозарядных пистолетов по всему миру (в СССР — ТТ).

Запирание снижением ствола

Поворотом ствола

Запирание и отпирание механизма производится поворотом ствола вокруг своей оси.

Источник

Значение слова «затвор»

1. Разг. Приспособление для закрывания ворот, дверей, окон; запор, засов. В домах все темно. У ворот Затворы с тяжкими замками. Пушкин, Какая ночь! Мороз трескучий. И долго он [Семен] возился с дверями и гремел железными затворами ставень. Эртель, Записки степняка.

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека

Затвор — в огнестрельном оружии устройство для запирания канала ствола;

Затвор — часть полевого транзистора;

Фотографический затвор в фотоаппарате — устройство, дозирующее количество света, попадающего на фотоплёнку;

Затвор — в религиозной практике добровольное заточение себя, см. также затворники;

ЗАТВО’Р, а, м. 1. только ед. Действие по глаг. затворить — затворять (спец.). З. с выдержкой (в фотографии). 2. Запирающий механизм у разного рода орудий и машин (спец.). З. у ружья. 3. То, посредством чего что-н. затворяется; засов, запор (обл.). А зачем нет у забора ни собаки, ни затвора? Пшкн. 4. Келья, уединенное жилище затворника (церк.). Отец Сергий жил шестой год в затворе. Л. Тлстй. 5. Место заключения (устар.).

Источник: «Толковый словарь русского языка» под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека

затво́р I

1. приспособление для запирания дверей, окон и т. п.; запор, засов ◆ Издали истошный железный визг разомкнутые затворы вагона, точно рвали на куски живое. Олег Павлов, «Карагандинские девятины, или Повесть последних дней», 2001 г. // «Октябрь» (цитата из НКРЯ)

2. техн. подвижная конструкция для полного или частичного закрывания водопропускного отверстия

3. деталь огнестрельного оружия

5. техн. механическое или электронное устройство в фото-, кино-, телекамере, управляющее пропусканием света из объектива на светочувствительный элемент

затво́р II

1. религ. келья, уединённое жилище монаха-затворника

2. религ. отделение части монастыря от проникновения или посещений

Делаем Карту слов лучше вместе

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я стал чуточку лучше понимать мир эмоций.

Вопрос: разминирование — это что-то нейтральное, положительное или отрицательное?

Источник

Механизмы запирания и отпирания канала ствола

Механизм запирания и отпирания канала ствола — совокупность деталей, предназначенных для запирания канала ствола во время выстрела и отпирания после него.

Узел запирания — совокупность деталей, входящих в механизм запирания и отпирания канала ствола, которые в момент выстрела непосредственно обеспечивают удержание гильзы в патроннике ствола. Основной деталью этого узла является затвор.

Содержание

Механизмы с жёстко сцепляющимся со стволом затвором

Поворотом затвора (боевой личинки, муфты)

При запирании ствола поворотом затвора затворная рама доводит затвор до соприкосновения с казенным срезом, после чего затвор останавливается, а затворная рама продолжает движение вперед. Скос затворной рамы при этом воздействует на поворачивающий выступ затвора (личинки, муфты, другой детали), что вызывает его вращение вокруг своей оси и заводит запирающие выступы за вырезы в ствольной коробке либо в хвостовике ствола.

Во избежание расклинивания первичный поворот затвор обычно получает от взаимодействия не со скосом затворной рамы, а с наклонным пазом ствольной коробки; поворачивающий выступ затвора при этом находится на перпендикулярной площадке в начале скоса затворной рамы. После того, как поворачивающий выступ затвора выведен на наклонный участок скоса затворной рамы, паз ствольной коробки переходит из наклонного в перпендикулярный, обеспечивая тем самым фиксацию зеркала затвора у казенного среза ствола; поворот затвора в дальнейшем обеспечивается взаимодействием со скосом затворной рамы.

Число запирающих выступов затвора в современных системах варьируется от 2 до 8…10.

Перекосом затвора

При запирании перекосом затворная рама в крайней передней точке поворачивает всё тело затвора в продольной плоскости (в то время как при запирании поворотом затвора — в поперечной), при этом задний конец затвора заходит за опорную плоскость ствольной коробки. Зеркало затвора после запирания принимает положение, перпендикулярное каналу ствола, и, соответственно, донцу гильзы.

В настоящее время ввиду ряда своих особенностей, таких, как несимметричность запирания и расположение точки, в которой непосредственно осуществляется запирание, далеко позади казённого среза ствола, в районе заднего среза затвора, что вынуждает выполнять ствольную коробку фрезеровкой из стальной поковки, эта схема используется редко.

Запирание качающейся личинкой (рычагом)

При запирании качающейся личинкой (рычагом) фиксация затвора у казенного среза ствола обеспечивается с помощью промежуточной детали, подвижной в плоскости, перпендикулярной оси ствола.

В системах с газовым двигателем автоматики опорные поверхности, за которые заходит личинка при запирании, располагаются на ствольной коробке; сдвиг личинки в вертикальной плоскости происходит с началом движения газового поршня, воздействующего на затворную раму.

Для сочленения личинки с подвижными частям автоматики могут использоваться как копирные поверхности (например, в пулемёте Browning M1917), так и шарниры (например, в автоматической винтовке Browning BAR M1918).

Запирание личинкой широко используется в самых различных видах стрелкового оружия: автоматах и пулемётах, пистолетах, самозарядных охотничьих дробовиках.

Примеры самозарядных винтовок, автоматов и пулемётов, использующих принцип запирания качающейся личинкой:

Примеры пистолетов, использующих принцип запирания качающейся личинкой:

Примеры самозарядных дробовиков, использующих принцип запирания качающейся личинкой:

Запирание раздвижными боевыми упорами (парой боевых личинок)

В определённой степени напоминает предыдущий вариант, но боевых личинок / упоров два и расположены они по бокам завтора. Применено во всех пулемётах Дегтярёва, в том числе — ДП и его вариантах, РП-46, РПД, ДШК, и ряде основанных на них конструкций. Автоматика этих пулемётов приводилась в действие отводимыми из канала ствола пороховыми газами. После прихода в переднее положение, затвор утыкается в казённый срез ствола, а затворная рама с ударником продолжает по инерции движение вперёд. Утолщённая часть соединённого с затворной рамой ударника разводит в стороны боевые упоры, расположенные по бокам затвора и соединённые с ним при помощи копирных пазов; при запирании они качаются в горизонтальной плоскости, сцепляя его с затворной коробкой. Отпирание производится за счёт газоотводного двигателя с длинным ходом поршня, который после выстрела отводит назад затворную раму с ударником и специальным фигурным выемом на ней сводит боевые упоры.

Этот механизм запирания очень надёжен и сравнительно прост конструктивно, но требует тщательной подгонки каждого боевого упора по месту для соблюдения симметричности запирания. а кроме того требует толстых и прочных стенок ствольной коробки, за вырезы в которых осуществляется запирание.

Роликовое запирание

В немецком пулемёте MG-42 применялось роликовое запирание при автоматике, работавшей от отдачи ствола с коротким ходом.

В данном случае, наиболее существенным преимуществом этой схемы было запирание за отросток ствола, что позволило выполнить ствольную коробку пулемёта в виде дешёвой штампованной детали, в отличие от очень сложной в производстве фрезерованной у предыдущего образца.

Роликовое запирание: общий вид ствола, затвора и узла запирания чехословацкого пистолета CZ 52 при закрытом затворе

Роликовое запирание: узел запирания чехословацкого пистолета CZ 52 при закрытом затворе

Роликовое запирание: узел запирания чехословацкого пистолета CZ 52 при открытом затворе

Запирание коленчатой парой рычагов (кривошипно-шатунное)

Запирание запирающим клином

Сцепление затвора со ствольной коробкой и стволом осуществляется деталью, называемой клином, движущейся в плоскости, точно или примерно перпендикулярной оси канала ствола (причём обычно — вертикальной). Клин входит в поперечный паз на завторе, надёжной запирая его. Запирающий клин может располагаться как в передней, так и в задней частях затвора. В первом случае узел запирания получится компактным, но может взаимодействовать с механизмом подачи патронов, снижая надёжность работы автоматики. Во втором случае узел запирания часто имеет большой габарит по высоте, что вынуждает конструктора делать высокую ствольную коробку.

Использовалось, например, в винтовке АВС (клин расположен в передней части затвора) и пулемёте Браунинга (заднее расположение клина). Позволяет создать очень короткий запирающий механизм, но при этом не достигается симметричности запирания.

Перекосом ствола (схема Браунинга)

Снижением ствола

Поворотом ствола

Запирание и отпирание механизма производится поворотом ствола вокруг своей оси.
