Принудительное включение вентилятора, Газель.

Принудительное включение электромуфты вентилятора охлаждения можно сделать разными способами.
Самый просто снять фишку с датчика температуры, при пуске двигателя вентилятор включится, но это не совсем удобно, так как хочется из салона включать.
Можно сделать отдельное реле, запитать через предохранитель от АКБ. Этот способ достаточно трудоемок и можно сделать проще.
Предлагаемый здесь способ использует штатную силовую часть проводки, требует минимум дополнительных проводов и работает параллельно со штатным включением.

Суть проста, замкнуть на минус управляющий контакт штатного реле электромуфты вентилятора охлаждения.
Такой подход позволяет включать электромуфту с кнопки, при этом управление включением с ЭБУ не отключается и работает. При выключении зажигания данное реле обесточивается после отключения главного реле (когда потухнет лампа чек) и электромуфта отключится даже при нажатой в салоне кнопке.
Минимум проводов и вмешательства в проводку. По сути требуется один провод длинной около метра или чуть более и кнопка.

Как сделать:
В моторном отсеке находим три реле. Это главное реле, реле бензонасоса, реле электромуфты. На разных авто их расположение может быть по разному, опознание кто есть кто можно провести по подходящим проводам. Реле к которому подходит белый провод — это реле бензонасоса, к которому подходит желтый провод это и есть нужное нам реле электромуфты.

Примитивный вариант, зачищаем провод и зажимаем его в разьеме релюшкой, нужный контакт 86 (тот что напротив тонкого желтого)
Далее провод выводим в салон. Есть удобное штатное отверстие между АКБ и ЭБУ.

Замыкаем на массу при включенном зажигании — электромуфта включается.
Удобнее в салоне поставить кнопку и с помощью ее замыкать на массу провод.
Подключиться можно так же, зачистив провод до разъёма.

Для автомобилей на газу некоторые любят делать кнопку отключения бензонасоса. Сделать это проще всего подобным же образом, но отключать придется плюсовой провод управления реле. Зато можно купить штатную кнопку, подключив ее подсветку и индикатор включения. Требуется кнопка и два провода.

Источник

Датчики ч.2. Датчик включения вентилятора.

Добрый день, я продолжаю исправлять косяки на Волге после предыдущего владельца и сегодня мы продолжим разговор о датчиках и речь пойдет о датчике включения вентилятора.

Вентилятор у Волги включается в зависимости от того, какие мозги стоят либо непосредственно от отдельного датчика, если у вас НЕ Микас, либо от датчика температуры который дает показания в мозги, если у Вас Микас, там можно включить такую опцию)
Т.к. у меня мозги СОАТЭ, вентилятор у меня включается от отдельного датчика ТМ-108, который в стандартной машине установлен в левом по ходу движения пластиковом бачке радиатора, т.е. насколько я понимаю по замыслу инженеров ОЖ должна пройти через радиатор и только если ее температура там превышает допустимые пределы, должен включаться датчик. Датчик по умолчанию должен стоять 82-87, т.е. когда у вас 87 вентилятор включается, а когда температура падает до 82, то он выключается. Но на практике дело обстоит не всегда так, и когда в радиаторном бачке 87, в голове температура уже ближе к ста градусам. Что естественно не очень хорошо, поскольку близко к перегреву и всем вытекающим из этого неприятностям в виде коробления головы и пробоя прокладки, хотя производитель и заявляет что рабочий диапазон температуры двигателя 85-105 градусов.
Я уже не говорю о том, что до вас кто то может по ошибке или незнанию вкрутить в радиатор датчик с более высокой температурой включения, например 92-87.
Вообщем у меня с момента покупки машины была проблема что вентилятор включался практически в красной зоне, при этом давило тосол из под крышки расширительного бачка. Друг, у которого была такая же машина, говорил что у него тоже включался вентиль ближе к сотни и типа эта норма. НИКОГДА НИКОГО НЕ СЛУШАЙТЕ, ДУМАЙТЕ СВОЕЙ ГОЛОВОЙ! Нихрена это не норма. Но недавно я приехал постоял немного на холостых, заглушил и услышал булькание под капотом. Открыл капот, в бачке не булькает, но в голове явно булькает, ОЖ КИПИТ, А ВЕНТИЛЯТОР МОЛЧИТ! Я сразу замкнул клеммы на датчике вентилятора друг на друга, что заставило его принудительно охлаждать машину. В такие моменты двигатель лучше не глушить, чтобы циркуляция ОЖ тоже продолжалась в системе, это поможет избежать перегрева и дальнейших проблем.
Короче я понял, что либо датчик стоит на высокую температуру, либо ему приходит кирдык. Маркировку на датчике было невозможно прочитать, он был так закручен что она смотрела вниз, сверху я увидел лишь то, что у меня установлен датчик производства ЛУЗАР.
Я подключил диагностику и решил по показаниям мозгов увидеть на какой все таки температуре включается вентилятор. В итоге температура уже 100, а вентиль все молчит, глушу, тут же завожу, он включается, температура уже 105, включается и снова выключается. Он все понятно, замыкаю напрямую. Т.е. датчик сдох, включаться начал тупо от вибрации двигателя. И второй вывод ОЖ говно- начинает закипать уже при 100-105 градусах, хотя по идее температура закипания должна быть не меньше 120 в системе под давлением.

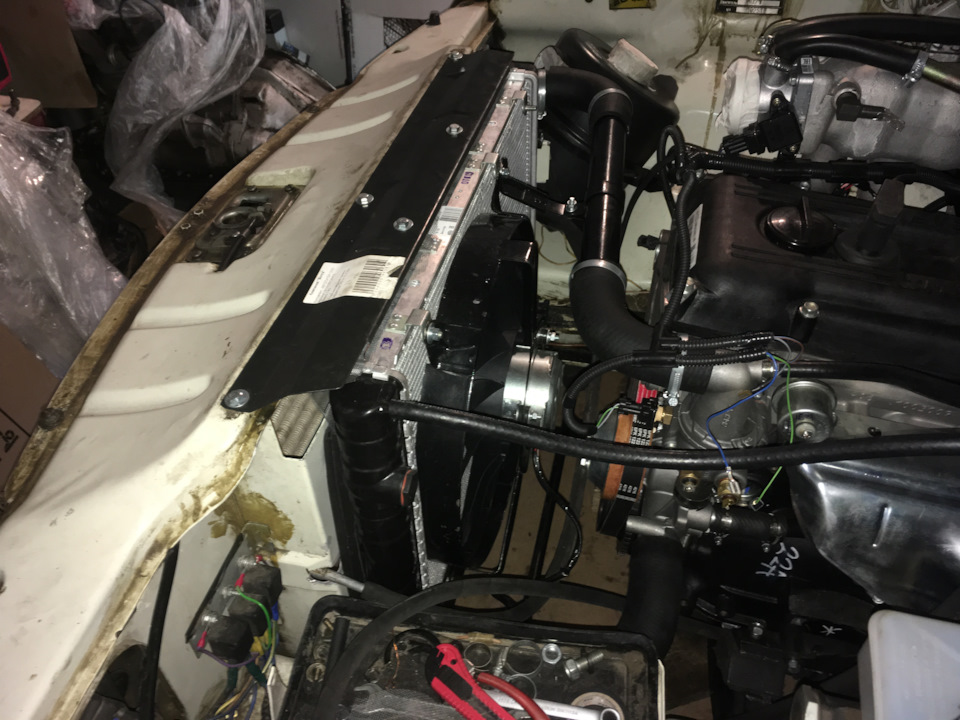

И я решил сразу сделать нормально, т.к. перенести датчик в железную трубку радиатора, которая стоит в верхнем патрубке и поставить туда датчик на 92-87, по моим задумкам это позволить удержить температуру двигателя в районе 90 градусов, что я считаю оптимальным для 406 двигателя. Это стандартная доработка системы охлаждения на Волге.

Купил трубку от с гайкой под датчик ТМ-108 от газели, купил датчик 92-87, производства Пекар, брать калужский мне опять же отсоветовала знакомая продавец. Пекаровский датчик выглядит прилично, упакован в блистере. В комплекте с датчиком идет медная шайба, ее я отжог на газовой плите, для лучшей герметичности соединения.

Купил метр двухжильного провода 2кв мм, хотя можно использовать и одножильный 1кв мм, родные проводки например вообще супер тоненькие и не вызывают доверия, в идеале менять и их и прокидывать новые провода от датчика прямо до реле. Но у меня это что то вроде времянки сейчас, поскольку систему охлаждения я буду капитально дорабатывать еще. Так же купил клеммы, папа-мама, поскольку хотел сделать так, чтобы если что, можно было откатиться к датчику в радиаторе или подключить ее как второй параллельно на всякий случай. Обжал клеммы, попутно поменял одну родную клемму на датчик, и установил все на машину собственно.

Теперь все работает как и должно, машина не греется, датчик включает вентилятор вовремя, температура все время чуть ниже 90 градусов. Я доволен.

На данный момент пройден тест трассой и пробками, все работает и включается четко, двигатель не перегревается.
Летом буду дальше дорабатывать систему охлаждения, поскольку по ней есть еще ряд проблем.
В идеале еще вывести на кнопку ручное включение вентилятора, чтобы вы могли максимально контролировать температуру в двигателе и не закипеть, если вдруг откажет температурный датчик.
Всем удачи и исправных Волг!

1)Трубка под датчик вентилятора 3302- 110р
2) Провод 1 метр 2 жилы 2 квм мм+ клеммы=70р
3) Датчик вкл вентилятора ТМ-108 Пекар 92-87- 205р

Источник

Включение электровентилятора от ЭБУ МИКАС 7.1

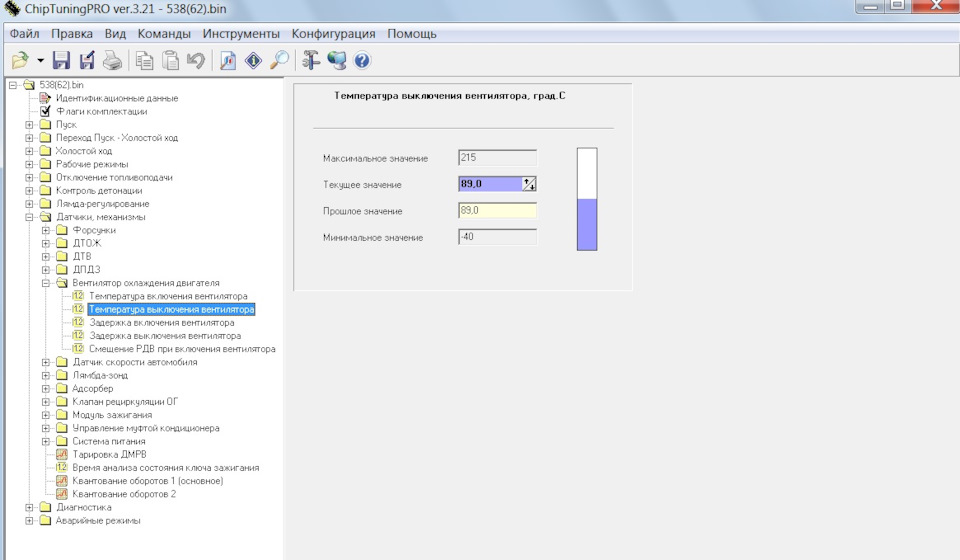

Так как у меня прошивка под включение электромуфты, грех этим не воспользоваться. Единственное, что я сделал при перепрошивке — понизил температуру отключения вентилятора с 91 до 89 С. А включается как и положено в 93 С.

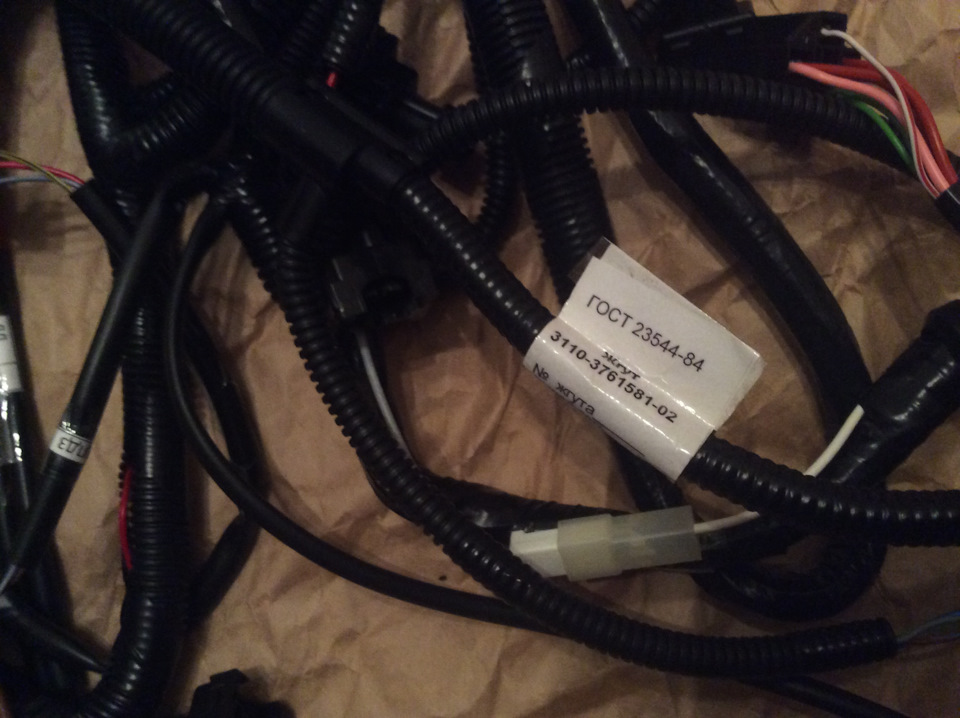

Поскольку жгут ЭБУ у меня от 3110 евро-0, то провода на 33 контакт в жгуте нет. Пришлось купить лиру с проводом и добавить в разъем.

А вообще на Волге возможны 4 варианта включения электровентилятора.

1) датчик в радиаторе 87-82

2) датчик в подводящей трубке 92-87

4) принудительно с кнопки

Я остановился на 3 и 4.

Предвижу вопрос — зачем два реле, нельзя ли обойтись одним?
Отвечаю – не получится.

Во-первых, так надежнее, есть резерв на случай выхода его из строя.

Во-вторых, если будет одно реле, то получится подключение управляющего минуса от ЭБУ и клавиши на один контакт. И при принудительном включении вентилятора с клавиши, ЭБУ зарегистрирует 196 ошибку – замыкание реле/упр. провода электровентилятора на массу, и загорится чек.

Источник

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

При закипании охлаждающей жидкости образующийся в системе охлаждения двигателя ЗМЗ пар препятствует нормальному охлаждению силового агрегата. Температура охлаждающей жидкости начинает быстро расти, двигатель перегревается. За несколько минут движения с перегретым мотором можно вполне получить деформацию головки блока цилиндров. Или заклинивание поршневой группы.

Перегрев двигателя ЗМЗ, основные причины, диагностика электрического вентилятора, проверка температурного датчика, реле, двигателя вентилятора, термостата, устранение неисправностей.

Если автомобиль оборудован электрическим вентилятором, то одной из причин перегрева может оказаться именно он. Сам по себе вентилятор достаточно надежен и ломается крайне редко. Но этого нельзя сказать о температурном датчике и реле. Схема работы вентилятора проста. Как только температура охлаждающей жидкости поднимается до определенного уровня, омываемый ею датчик замыкается и через управляющее реле включает вентилятор.

Если же этого не происходит, то диагностику начинают с предохранителя. Как правило, на крышке блока предохранителей пиктограммой показано, какой именно предохранитель отвечает за электрический вентилятор системы охлаждения двигателя ЗМЗ. Далее все проверяют по цепочке. Доходя до проверки исправности самого электрического вентилятора.

Проверка температурного датчика системы охлаждения двигателя ЗМЗ.

Следующий этап — проверка температурного датчика системы охлаждения двигателя ЗМЗ. Провода, идущие от датчика, следует отсоединить и замкнуть между собой. После чего включить зажигание. Если вентилятор заработал, значит, именно датчик и неисправен. Отремонтировать температурный датчик нельзя — он не разборный. Но можно спокойно ехать дальше, оставив провода замкнутыми, а вентилятор — работающим непрерывно.

Проверка реле включения электрического вентилятора системы охлаждения двигателя ЗМЗ.

Если замыкание проводов датчика температуры не помогло, остается исключить из схемы реле. Вынимаем его из предохранительной коробки, заменяем куском проволоки, замыкая гнезда управляющих контактов. Какие контакты реле управляющие, легко определить по схеме, изображенной на крышке блока. Если электрический вентилятор не заработал, то остается проверить наличие питания на двигателе вентилятора при помощи обыкновенной лампочки с проводками.

Проверка наличия напряжения питания на двигателе вентилятора.

Если питания на двигателе вентилятора нет (при включенном зажигании лампочка не горит), то дело в проводе. Где-то в жгутах проводов или разъемах пропал контакт. Самым рациональным в такой ситуации будет не расплетать жгуты (которые зачастую практически недоступны), а, взяв кусок провода, подать питание на вентилятор непосредственно с аккумулятора. Если же напряжение на вентиляторе есть, но он все равно не вращается, то его двигатель вышел из строя.

Проверка термостата системы охлаждения двигателя ЗМЗ.

Еще одной причиной перегрева двигателя ЗМЗ, может быть термостат системы охлаждения. Бывает, что он иногда заклинивает в закрытом положении, и охлаждающая жидкость циркулирует по малому кругу, то есть в обход радиатора.

Убедиться в этом несложно. Поднимаем капот и пробуем на ощупь радиатор. Двигатель горячий, радиатор холодный, значит термостат закрыт. Иногда бывает достаточно постучать чем-нибудь по корпусу термостата, чтобы он открылся. Однако такой термостат лучше заменить при первой возможности.

Источник

Неисправности и модификации датчика температуры охлаждающей жидкости ЗМЗ 405

Тема статьи – ДТОЖ змз 406, 405 и датчик температуры змз 409. Вроде все просто: и деталька «копеечная», и замена 5 минут занимает, но «здесь вам не тут», наши запчасти скучать не дадут. Народ давным-давно распределил данные датчики по цветам, совершенно не обращая внимания на тот факт, что у разных производителей датчиков, разные цвета на один и тот же датчик.

Назначение и принцип действия датчика температуры двигателя

Устройство предназначено измерять температуру охлаждающей жидкости двигателя в разное время года, при различных погодных условиях и отправлять свои данные, преобразуя их в единицу напряжения, в ЭБУ. Благодаря ДТОЖ компьютер автомобиля выполняет запуск мотора, поддерживает его в рабочем состоянии, включает вентилятор для охлаждения. Сведения, полученные от датчика температуры охлаждающей жидкости, дают возможность ЭБУ определить температуру движка и используя программу рассчитать необходимое количество топлива, нужное для подачи форсункой в цилиндры.

По назначению существует несколько типов датчиков температуры охлаждающей жидкости двигателя:

Прибор является полупроводниковым стабилитроном, запитывающимся постоянным напряжением (5 вольт) от ЭБУ.

Выходное напряжение приборчика меняется с изменением температурки антифриза. С наращиванием тепла тосола выходящее “U” устройства растет.

Принцип работы ДТОЖ заключается в способности изменять сопротивление чувствительного элемента в зависимости от изменения температуры окружающей охлаждающей жидкости. И естественно при этом меняется выходное напряжение, поступающее из прибора на компьютер, который управляет работой мотора. Используя эти данные ЭБУ рассчитывает параметры для работы форсунок. Исходя из этого это очень важный прибор в системе управления двигателем, особенно во время его запуска.

Регулятор холостого хода на Газель (РХХ Газель)

Регулятор холостого хода Газель (РХХ Газель) Производство г. Калуга

РХХ Газель на прямую влияет на работу холостого хода двигателя. Если Вы почувствовали неустойчивою работу двигателя. Обороты на холостом ходу «плавают». Иногда двигатель глохнет. Значит вероятнее всего дело в регуляторе холостого хода. В процессе работы РХХ Газель достаточно серьезно закоксовывается продуктами горения. По этому рекомендуется периодически его снимать и промывать бензином или соляркой. Одновременно следите и за состоянием дроссельной заслонки. Там то же очень часто накапливается грязь.

Цена 1000 руб.

Устройство датчика температуры охлаждающей жидкости

Данный раздел содержит полные сведения о ДТОЖ силовых агрегатов 405, 406, 409, 4213, 4216, размещенных на автомобилях УАЗ и Газель.

Датчики температуры охлаждающей жидкости двигателя имеют одну или несколько выводных клемм:

Датчик температуры охлаждающей жидкости двигателя состоит из металлического корпуса, внутри которого расположены полупроводниковые термочувствительные элементы. На нижнем кончике корпуса прибора, внутри на концах металлических стержней, расположен терморезистор. Вверху прибора расположена пластмассовая соединительная колодка с двумя выходными клеммами в виде плоских пластин. На металлической части корпуса прибора расположен шестигранный выступ для ключика на 19. Под шестигранником расположено гнездо для прокладки. Ниже гнезда прокладки нарезана резьба М 12 х 1,5.

Электрическая схема подсоединения датчика температуры охлаждающей жидкости.

РазЪем ДТОЖ

Подключение датчика к электрической цепи осуществляется с помощью двух контактного разъема, который страхуется рамочной пружиной, препятствующей его разъединения от тряски и вибрации.

Технические характеристики ДТОЖ

В этом разделе приведены исчерпывающие технические характеристики датчика температуры охлаждающей жидкости 19.3828 двигателя 405, 406, 409, 4213, 4216, автомобилей УАЗ и Газель.

Теория

Основная засада для клиента и диагноста, кроется в следующем. На двигателях Е-0, Е-2 с завода идут датчики с «квадратным» разъемом, на Е-3, Е-4 с овальным. Но это еще не все. На Е-0 и Е-2 данные датчики также невзаимозаменяемые и различаются по типу ЭБУ. Но самое главное ДТОЖ змз 406, 405, 409 должны быть с русских заводов или брендовых производителей (Bosch). Относительно качественные изделия производят два калужских и «Автотрейд». Датчики гламурного розового цвета из Арзамаса «не то». Датчики всех цветов радуги из Поднебесной, «совсем не то». Что должно ставиться по заводской документации:

Неисправности датчика температуры охлаждающей жидкости двигателя

В этом разделе приведены возможные неисправности двигателя, вызванные поломкой ДТОЖ.

ДТОЖ змз 406, 405 – грабли или опыт работы

Здесь очень подробно описаны возможные способы проверки ДТОЖ. Для облегчения изучения методов проверки они подкреплены фотографиями.

Существует несколько вариантов проверки ДТОЖ:

Проверка датчика температуры охлаждающей жидкости с помощью функции само диагностики.

Данной возможность, которую предоставляет ЭБУ инжекторного двигателя, необходимо воспользоваться в первую очередь. Для этого необходимо выполнить следующие действия:

Проверка датчика на двигателе

Проверку лучше всего начинать с холодного двигателя.

Проверка датчика температуры охлаждающей жидкости снятом с машины

Используя данный способ можно точнее выполнить измерения и естественно более правильный вывод будет сделан о ДТОЖ.

Если данные разнятся существенно, то ДТОЖ вышел из строя и его необходимо заменить.

Проверка датчика аварийного давления масла

Для проверки устройства потребуются:

Принцип проверки заключается в том, чтобы создать внутри датчика давление, необходимое для размыкания контактов

Замена датчика температуры охлаждающей жидкости двигателя.

В этом разделе очень подробно описана последовательность замены ДТОЖ. Каждая операция проиллюстрированная фотографией.

Как самостоятельно произвести замену в моторах ЗМЗ 405, 406, 409
