ГОСТ 2.304-81«ЕСКД. ШРИФТЫ»

Наклон букв и цифр к основанию строки должен быть около 75°. ГОСТ 2.304-68 «Шрифты чертежные» устанавливают шрифты: 2,5; 3,5; 5; 7; 10; 14;20; 28; 40. Номер шрифта соответствует высоте h прописных букв в мм.

Построение шрифта на вспомогательной сетке показано на рис.3. Рис. 7.

Размер шрифта определяет высота h (рис. 4) прописных (заглавных) букв и цифр в мм, измеряемая перпендикулярно основанию строки. Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. В учебных работах рекомендуется использовать шрифты размером от 3,5 до 14.

Рис. 8.

Стандарт устанавливает два типа шрифтов: тип А без наклона и с наклоном около 75 О и тип Б без наклона и с наклоном около 75 О (шрифт типа А уже шрифта типа Б и имеет меньшую толщину линии шрифта).

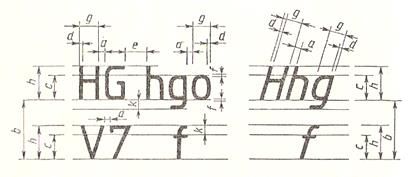

Параметрами шрифтов, зависящими от их размера и (или) типа, являются (рис. 4): толщина линии шрифта d; высота строчной буквы с; расстояние между буквами а; минимальное расстояние между основаниями строк b; минимальное расстояние между словами е; наибольшая ширина буквы g.

рис. 9.

Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер (h) шрифта принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет промежутков между строками.

Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1h;. Ширину (g) буквы выбирают равной 0,6h или 6d. Ширина букв А, Д, Ж, М, Ф, X, Ц, Щ, Ш, Ъ, Ы, Ю больше этой величины на 1 или 2d (включая нижние и верхние элементы), а ширина букв Г, 3, С меньше на d.

Расстояние между буквами и цифрами в словах принимают равным 0,2h или 2d, между словами и числами —0,6h или 6d. Расстояние между нижними линейками строк берут равным 1,7h или 17d.

Как писать чертежным шрифтом.

Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры разных чисел могут быть неправильно поняты при чтении чертежа.

Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку (рис. 28). После овладения навыками написания букв и цифр можно проводить только верхнюю и нижнюю линии строки.

Рис. 10. Примеры выполнения надписей чертежным шрифтом

Источник

Правила оформления чертежа

Все технические чертежи в настоящее время выполняются по правилам, определяемым комплексом государственных стандартов (ГОСТ) под названием «Единая система конструкторской документации» (ЕСКД). Соблюдение этих правил обязательно для всех организаций и лиц.

Появление стандартов Единой системы конструкторской документации (ЕСКД) было вызвано:

— потребностью выработки общих правил выполнения и оформления чертежей, что обеспечивало их понимание во всех отраслях промышленности;

— необходимостью проведения унификации (приведение к единообразию) форм и размеров изделий;

— необходимостью представления на мировой рынок конкурентоспособных изделий.

Стандарт ЕСКД — это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторских документов для всех отраслей промышленности, строительства, транспорта и учебных заведений, утвержденный компетентным органом (Государственным комитетом по стандартизации). Комплекс стандартов ЕСКД в нашей стране введен с января 1971 года.

Каждому стандарту ЕСКД присваивается свой номер с указанием года регистрации, например, стандарт на чертежный шрифт ГОСТ 2.304-81. Эта запись читается следующим образом: Государственный стандарт, регистрационный номер два, точка, триста четыре, утвержденный в 1981 году.

Соблюдение Государственных стандартов (сокращенно ГОСТ) ЕСКД обязательно для всех предприятий, организаций, учебных заведений и отдельных лиц. Стандарты периодически обновляются.

Формат, рамка и основная надпись чертежа

Чертежи выполняют на листах строго определенных размеров, установленных ГОСТ 2.301-68 (СТ СЭВ 1181-78). Это облегчает их хранение.

Формат чертежа обозначается буквой и цифрой, например A3, А4.

Форматы листов определяются размерами внешней рамки. Обрамляющая линия (рамка формата) наносится на расстоянии 5 мм от внешней рамки (линии обрезки копии) в направлении поля чертежа для форматов A3 и А4 и на расстоянии от 5 до 10 мм для остальных форматов. Толщина обрамляющей линии не менее 0,7 мм.

Размеры сторон формата, мм:

297×210 – A4

297×420 – A3

594×420 – A2

594×841 – A1

1189×841 – A0

Основная надпись на чертежах

На чертежах в правом нижнем углу располагают основную надпись. Форму, размеры и содержание ее устанавливает стандарт.

В графах основных надписей (номера граф на рис. указаны в скобках) приводят:

1 – наименование изделия

2 – обозначение документа(код документа)

3 – обозначение по стандарту материала детали

4 – литеру документа

5 – массу изделия в килограммах

7 – порядковый номер листа

8 – общее количество листов документа

9 – наименование изготовителя чертежа

10, 11, 12 – в строке “Разраб.” – фамилию, подпись и дату, в строке “Пров.” – фамилию преподавателя, его подпись и дату

На учебных школьных чертежах вы будете выполнять основную надпись в виде прямоугольника со сторонами 36 х 185 мм.

Основная надпись на учебном чертеже

Масштаб

Изделия на чертежах предпочтительно вычерчивать в натуральную величину, т. е. 1 : 1. Если этого сделать нельзя, то применяют масштабы уменьшения или увеличения

МАСШТАБ — это отношение размеров изображения действительным размерам предмета

ГОСТ 2.302-68 (СТ СЭВ 1180-78) предусматривает следующие масштабы:

Чтобы построить чертеж детали в масштабе 2:1, необходимо линейные размеры изображения увеличить в два раза. Если необходимо выполнить изображение в масштабе 1:2, то линейные размеры уменьшаются в два раза. Размеры углов не изменяются при выборе масштаба изображения.

При любом масштабе на чертеже всегда наносят только действительные размеры. Масштаб записывают в специальной графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Масштаб может быть проставлен на поле чертежа только для тех изображений, которые выполнены в масштабе, отличном от масштаба, заявленного в основной надписи. В этом случае над изображением делают запись М 1:2; М 2:1 и т. д.

Шрифты чертежные

Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного шрифта устанавливается стандартом ГОСТ 2.304—81. Стандарт определяет высоту и ширину буки и цифр, толщину линий обводки, расстояние между буквами, словами и строчками. Стандарт устанавливает десять размеров шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер шрифта принимается величина, определяющая высоту прописной (заглавной) буквы. Шрифт может быть выполнен как с наклоном в 75°, так и без наклона.

Прописные буквы. Высота прописной буквы (h) равна размеру шрифта. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняются за счет расстояний между строками. Толщину линии шрифта (d) выбирают равной 0,1 h. Используя названные параметры (h, 0,lh), выстраивают вспомогательную сетку, в которую вписывают буквы. Ширина большинства прописных букв (g) равна 0,6h или 6d, что примерно соответствует размеру h ближайшего наименьшего номера шрифта. Исключение составляют буквы А, Д, М, X, Ц, Ы, Ю, ширина которых равна 0,7d, ширина букв Ж, Ф, Щ, Ш, Ъ принимается за 0,8d, а ширина букв Г, 3, С составляет 0,5d.

Строчные буквы. Высота большинства строчных букв (с) равна 0,7h, что примерно соответствует размеру (h) ближайшего наименьшего номера шрифта. Например, для шрифта № 10 высота строчной буквы будет равна 7 мм, а для размера № 7 — 5 мм. Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят на величину 3d. Ширина большинства строчных букв равна 5d. Ширина букв а, м, ц, ъ равна 6d, букв ж, т, ф, ш, щ, ы, ю — 7d, а букв з, с — 4d.

При написании чертежного шрифта следует усвоить следующие правила :

1. Все надписи на чертеже должны быть выполнены от руки.

2. Высота букв, цифр и знаков на чертежах должна быть не менее 3,5 мм.

3. Начертание букв выполняйте по частям. Движение руки при выполнении прямолинейных элементов букв осуществляется сверху вниз или слева направо, а закругленных — движением вниз и влево или вниз и вправо.

4. Одинаковые элементы различных букв, цифр, знаков следует выполнять одним и тем же приемом, что способствует выработке автоматизма при их написании.

5. Выдерживайте заданный наклон шрифта с помощью направляющих штрихов.

6. Строго соблюдайте конструкцию каждой буквы и соотношение высоты и ширины буквы.

7. Старайтесь выдерживать такое расстояние между буквами, чтобы зрительно оно казалось одинаковым.

8. Четкость, ясность и удобство чтения чертежа зависят от качества его выполнения и правильного выбора размеров шрифта.

9. Все надписи на чертеже должны быть аккуратными.

Линии чертежа

Сплошная толстая основная линия. Для изображения видимых контуров предметов применяется линия, называемая сплошной толстой основной. Толщина этой линии, обозначаемая латинской буквой s, установлена стандартом в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения. Выбранная толщина s линии должна быть одинаковой для всех изображений на данном чертеже.

Такой линией обведено изображение видимых очертаний предмета на рис.

Штриховая линия. Для невидимых очертаний предмета применяют линию, которую называют штриховой. На рис. такой линией показано невидимое на данном изображении отверстие, находящееся внутри детали. Штриховая линия состоит из штрихов (черточек) одинаковой длины. Их длина установлена стандартом в пределах от 2 до 8 мм (для ученических чертежей рекомендуется 4 мм). Длина всех штрихов в линии должна быть приблизительно одинаковой. Расстояние между штрихами должно составлять от 1 до 2 мм и быть приблизительно одинаковым в линии. Толщина штрихов зависит от выбранной толщины сплошной толстой основной линии и должна составлять от s/2 до s/3. Это означает, что толщина штриховой линии в 2-3 раза тоньше основной. Штриховые линии должны начинаться и заканчиваться штрихами. Неверно называть штриховую линию пунктирной. Раньше ее чертили в виде точек. По-немецки пункт означает точка, отсюда и название пунктирная. Теперь это название не соответствует характеру линии.

Штрихпунктирная тонкая линия. Для проведения осевых, а также центровых линий, указывающих центры окружностей и дуг, используют линию, называемую штрихпунктирной тонкой, которая состоит из длинных тонких штрихов и точек между ними. Длина штрихов от 5 до 30 мм, расстояние между ними от 3 до 5 мм (для учебных чертежей длину штрихов рекомендуют 20 мм). Толщину штрихпунктирной линии берут от s/2 до s/3.

Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой. Положение центра окружности определяется пересечением штрихов.

Вычерчивание деталей надо начинать с проведения осевых и центровых линий, являющихся основой чертежа. С их помощью удобно строить симметричные изображения, откладывая от этих линий размеры, по которым вычерчивают контуры предмета.

Штрихпунктирная с двумя точками тонкая линия показывает линии сгиба на развертках и крайние положения подвижных предметов. Длина штрихов от 5 до 30 мм, расстояние между ними от 4 до 6 мм.

Сплошная тонкая линия. Кроме перечисленных выше линий, на рис. помечены надписями размерные и выносные линии. Выносные линии служат для связи между изображением и размерными линиями, проведенными вне контура. Для размерных и выносных применяют линию, называемую сплошной тонкой, толщина которой должна находиться в пределах от s/3 до s/2.

Выносные линии должны выходить за концы стрелок размерной линии примерно на 1-5 мм.

Сплошные тонкие линии применяют также для штриховки в сечениях.

Источник

Чертежный шрифт.

Все надписи на чертежах должны быть выполнены чертежным шрифтом.

Начертание букв и цифр чертежного шрифта устанавливается стандартом.

Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строчками.

Шрифт может быть как с наклоном (около 75º), так и без наклона.

Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

За размер шрифта (h) принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах.

Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет промежутков между строками.

Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1h.

Ширину (g) буквы выбирают равной 0,6h или 6d. Ширина букв А, Д, Ж, М, Ф, X, Ц, Щ, Ш, Ъ, Ы, Ю больше этой величины на 1 или 2d (включая нижние и верхние элементы), а ширина букв Г, 3, С меньше на d.

Высота строчных букв примерно соответствует высоте следующего меньшего размера шрифта (высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д.)

Расстояние между буквами и цифрами в словах принимают равным 0,2h или 2d, между словами и числами 0,6h или 6d. Расстояние между нижними линейками строк берут равным 1,7h или 17d.

Источник

Типы и размеры шрифта

Термины и определения

ШРИФТЫ ЧЕРТЕЖНЫЕ

Изображения на чертежах дополняются надписями, выполняемыми шрифтами чертежными по ГОСТ 2.304—81. Эти шрифты отличаются четкостью, простотой исполнения.

Размер шрифта h – величина, определенная высотой прописных (заглавных) букв в миллиметрах. Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв c определяется из отношения их высоты к размеру шрифта h, например, c = 7/10 h (см. рисунок 1):

Ширина буквы g – наибольшая ширина буквы (см. рисунок 1), определяется по отношению к размеру шрифта h, например, g = 6/10h, или по отношению к толщине линий шрифта d, например, g = бd.

Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта.

Буквы применяются прописные и строчные. Стандарт устанавливает четыре типа шрифта:

А — с наклоном около 75° (d =1/14 h), рисунок 2;

А — без наклона (d =1/14 h), рисунок 3;

Б — с наклоном около 75° (d =1/10h);

Б — без наклона (d =1/10h).

Рисунок 2 – Шрифт с наклоном

Рисунок 3 – Шрифт без наклона

Написание шрифтов типа Б с наклоном и без наклона аналогично шрифтам типа А, а различие по параметрам приведено в таблице 1.

Устанавливаются следуюшие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. (Шрифт размером 1,8 не рекомендуется и допускается только для типа Б).

Толщина линий шрифта d меняется в зависимости от высоты прописных букв 1/14h или 1/10 h.

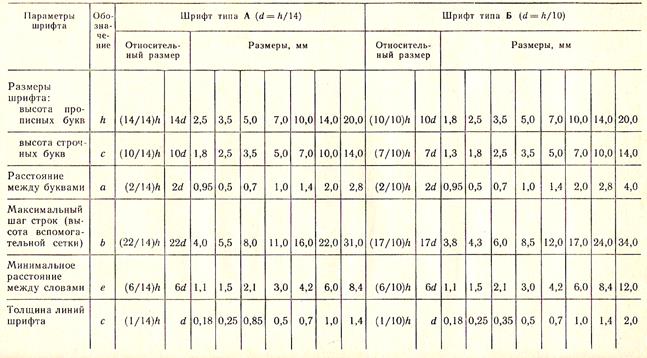

Параметры шрифтов приведены в таблице 1.

Построение шрифта по вспомогательной сетке (сетке, образованной вспомогательными линиями, в которую вписываются буквы), изображено на рисунке 4. Шаг вспомогательных линий сетки определяется толщиной линии шрифта d.

Вспомогательная сетка из вспомогательных линий

Рисунок 4 – Построение шрифта по вспомогательной сетке

Поскольку определение значения g по отношению к размеру шрифта предпочтительней, на нем основано определение ширины прописных букв (таблица 2).

Размер шрифта соответствует высоте прописных букв в мм.

Высота строчных букв определяется из отношения их высоты к размеру шрифта 10/14h или 7/10h — в зависимости от типа шрифта.

Изучение написания букв чертежного шрифта следует вести не в алфавитном порядке, а разбив их на группы по единообразию написания. За основу следует взять принцип размещения составляющих букв относительно образующих сетки, в которую вписывается буква или цифра (рисунок 4).

Вторая группа — буквы, прямолинейные элементы которых располагаются наклонно или по диагонали: А, И, Й, К, М, Х, Ж.

Третья группа — буквы, образованные горизонтальными, вертикальными, наклонными и криволинейными элементами: Б, В, Д, Л, Р, У, Ч, Ъ, Ы, Ь, Я.

Средний элемент букв Б, В, Ъ, Ы, Ь проводится на высоте 8/14h или 6/10h в зависимости от типа шрифта. Наклонный элемент буквы Я располагается по диагонали параллелограмма

Четвертая группа — буквы, образованные криволинейными элементами: О, С, 3, Ф, Э, Ю. Средний элемент буквы Ю и Э проводится на высоте 8/I4h или на высоте 6/10h.

Верхний и нижний горизонтальный элемент буквы Ф расположен на разных расстояниях от верхней и нижней стороны габаритной клетки: снизу на 2/10h или 3/14h — в зависимости от типа шрифта. Очертание верхней половины буквы З почти касается левой стороны габаритной клетки, нужно учитывать, что буква З является частью шрифта 8, поэтому рекомендуется ее выполнять как часть цифры 8, выполняя только правую половину знака, продлив верхнюю и нижнюю часть знака в сторону недостроенной части на величину 2/14h или 1/10h. У цифры 4 горизонтальный элемент проводится на высоте 4/14h — шрифт типа А и 3/10h — шрифт типа Б.

Расстояние между буквами, соседние линии которых не параллельны между собой (ГА, АТ, СЛ, ТА), может быть уменьшено наполовину, т.е на величину d.

Шрифты типа А и Б с наклоном и без наклона применяются широко. Это относится к «знакам» латинского и греческого алфавита, правилам написания дробей, показателей, индексов и предельных отклонений. Дроби, показатели, индексы, предельные отклонения выполняются размером шрифта на одну степень меньше, чем размеры шрифта основной величины (тип А), или одного размера с размером шрифта основной величины тип Б).

Ширина букв g по отношению к размеру шрифта h
