ВАТТМЕТР

Ваттметр — (Уаттметр) прибор, имеющий назначение измерять работу,совершаемую электрическим током в единицу времени при прохождении токачрез какой либо проводник; так, напр., ваттметр может дать число ваттов,потребных для получения некоторой силы… … Энциклопедия Брокгауза и Ефрона

ваттметр — а, м. wattemètre < wattmeter. Прибор для измерения электрической модности постоянного или перменного тока. Крысин 1998. Свет от лампа маловаттнойц, к тому же прикроватный. В. Корнилов Боль. // ДН 2002 2 9. Лекс. БСЭ 1: ваттметр; МАС 1957:… … Исторический словарь галлицизмов русского языка

ВАТТМЕТР — ВАТТМЕТР, прибор для измерения активной электрической мощности в ваттах (Вт). Имеет 2 электрические цепи: тока (включается в цепь нагрузки последовательно) и напряжения (включается параллельно с нагрузкой) … Современная энциклопедия

ВАТТМЕТР — (Wattmeter) прибор для измерения электрической мощности, расходуемой в данном участке электрической цепи. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 … Морской словарь

ВАТТМЕТР — прибор для измерения электр. мощности. В. имеет так наз. токовые обмотки (из проволоки большого сечения), включаемые как амперметр последовательно в цепь, мощность к рой измеряется, и обмотки напряжения (малого сечения), присоединяемые к цепи как … Технический железнодорожный словарь

ваттметр — сущ., кол во синонимов: 6 • ампервольтваттметр (4) • киловаттметр (1) • мегаваттметр … Словарь синонимов

ваттметр — (прибор) … Орфографический словарь-справочник

ваттметр — [IEV number 313 01 06] EN wattmeter instrument intended to measure active power [IEV number 313 01 06] FR wattmètre appareil destiné à mesurer une puissance active [IEV number 313 01 06] Тематики измерение электр. величин в… … Справочник технического переводчика

Источник

Ваттметр

Содержание

Классификация

По назначению и диапазону частот ваттметры можно разделить на три категории — низкочастотные (и постоянного тока), радиочастотные и оптические. Ваттметры радиодиапазона по назначению делятся на два вида: проходящей мощности, включаемые в разрыв линии передачи, и поглощаемой мощности, подключаемые к концу линии в качестве согласованной нагрузки. В зависимости от способа функционального преобразования измерительной информации и её вывода оператору ваттметры бывают аналоговые (показывающие и самопишущие) и цифровые.

Ваттметры низкой частоты и постоянного тока

НЧ-ваттметры используются преимущественно в сетях электропитания промышленной частоты для измерения потребляемой мощности, могут быть однофазные и трехфазные. Отдельную подгруппу составляют варметры — измерители реактивной мощности. Цифровые приборы обычно совмещают возможность измерения активной и реактивной мощности.

Аналоговые НЧ-ваттметры электродинамической или ферродинамической системы имеют в измерительном механизме две катушки, одна из которых подключается последовательно нагрузке, другая параллельно. Взаимодействие магнитных полей катушек создает вращающий момент, отклоняющий стрелку прибора, пропорциональный произведению силы тока, напряжения и косинуса или синуса разности фаз (для измерения соответственно активной или реактивной мощности).

Цифровые НЧ-ваттметры имеют в качестве входных цепей два датчика — по току и по напряжению, подключаемые соответственно последовательно и параллельно нагрузке, датчики могут быть на основе измерительных трансформаторов, термисторов, термопар и другие. Информация с датчиков через АЦП передается на вычислительное устройство, в котором рассчитываются активная и реактивная мощность, далее итоговая информация выводится на цифровое табло и, при необходимости, на внешние устройства (для хранения, печати данных и т. д.).

Ваттметры поглощаемой мощности радиодиапазона

Ваттметры поглощаемой мощности образуют весьма большую и широко используемую подгруппу ваттметров радиодиапазона. Видовое деление этой подгруппы связано в основном с применением различных типов первичных преобразователей (приемных головок). В серийно выпускаемых ваттметрах используются преобразователи на базе термистора, термопары и пикового детектора; значительно реже, в экспериментальных работах, применяются датчики, основанные на других принципах — пондеромоторном, гальваномагнитном и т. д. При работе с ваттметрами поглощаемой мощности следует помнить, что из-за неидеального согласования входного сопротивления приемных головок с волновым сопротивлением линии, часть энергии отражается и реально ваттметр измеряет не падающую мощность, а поглощаемую, которая отличается от падающей на величину, равную K_P×P_пад, где K_P — коэффициент отражения по мощности.

Термисторные (болометрические) ваттметры состоят из приемного преобразователя на базе термистора (или болометра) и измерительного моста с источником низкочастотного переменного тока для подогрева термистора. Принцип действия термисторного преобразователя состоит в зависимости сопротивления термистора от температуры его нагрева, которая, в свою очередь зависит от рассеиваемой мощности сигнала, подаваемого на него. Измерение осуществляется методом сравнения мощности измеряемого сигнала, рассеиваемой в термисторе и разогревающей его, с мощностью тока низкой частоты, вызывающей такой же нагрев термистора. В процессе измерения полная мощность, рассеиваемая на термисторе (при подаче на него одновременно измеряемого сигнала и тока подогрева) и, соответственно, сопротивление термистора поддерживается одинаковым с помощью измерительного моста, который уравновешивается изменением тока подогрева. В первых моделях термисторных ваттметров уравновешивание осуществлялось вручную, в современных ваттметрах уравновешивание автоматическое, показания выводятся в цифровом виде. К недостаткам термисторных ваттметров относится их малый динамический диапазон — максимальная мощность рассеивания — несколько милливатт, это ограничение преодолевается использованием аттенюаторов, делящих мощность, но вносящих при этом дополнительную погрешность.

Калориметрические ваттметры отличаются от термисторных тем, что для поглощения измеряемой мощности используется отдельная нагрузка, от которой тепло передается на термисторный преобразователь через рабочую среду — дистиллированную воду или специальную жидкость. Жидкая среда циркулирует со строго заданной скоростью потока, омывая по очереди входную нагрузку, преобразователь и охлаждающий теплообменник.

Термоэлектрические ваттметры в качестве первичного преобразователя используют термопару (или блок термопар) прямого или косвенного нагрева. При измерении горячий спай термопары нагревается под воздействием подводимой мощности измеряемого сигнала, при этом вырабатывается термо-э.д.с. Измерительная информация в виде сигнала постоянного тока поступает на электронный блок (аналоговый или цифровой), где обрабатывается и поступает на показывающее устройство.

Ваттметры с пиковым детектором просты в устройстве, в отличие от других видов ваттметров способны измерять не только мощность непрерывного сигнала, но и пиковую мощность радиоимпульсов, однако, из-за низкой точности измерения в настоящее время применяются редко. По принципу действия такой ваттметр представляет собой выпрямительный вольтметр переменного тока, имеющий на входе нагрузку с сопротивлением, равным волновому сопротивлению кабеля, и с отчетным устройством, проградуированным в значениях мощности.

Ваттметры проходящей мощности радиодиапазона

В ваттметрах проходящей мощности в качестве первичного преобразователя, обычно используется направленный ответвитель — устройство, позволяющее ответвлять от основного тракта передачи очень небольшую долю энергии. Отведенная часть энергии подается на вторичный преобразователь, например, детекторную или термисторную головку, откуда сигнал измерительной информации подается на функциональный преобразователь и, далее, на показывающее устройство.

На относительно низких частотах (в ДВ- и СВ-диапазонах), использование направленных ответвителей затруднительно, в этом случае в качестве первичных преобразователей можно использовать датчики силы тока и напряжения в линии, измерительная информация с которых далее обрабатывается в функциональном преобразователе (перемножение значений с учетом разности фаз). Датчиками могут служить, например, трансформатор напряжения и трансформатор тока. Такой способ измерения используется обычно в специализированных приборах для контроля мощности, выдаваемой в антенну радиопередатчиком. На сверхвысоких частотах, в волноводных трактах, для измерения проходящей мощности может использоваться пондеромоторный метод или датчики, встраиваемые в стенку волновода — термисторные, термоэлектрические, гальваномагнитные.

Оптические ваттметры

Наименования и обозначения

Для обозначения типов электроизмерительных (низкочастотных) ваттметров традиционно используется отраслевая система обозначений, в которой приборы маркируются в зависимости от системы (основного принципа действия):

Ваттметры радио- и оптического диапазонов маркируются по ГОСТ 15094:

Источник

Ваттметр

Что такое ваттметр

Думаю, все вы курсе, что электрический ток может выполнять работу. Например, вскипятить воду в электрочайнике, перемолоть кофе в кофемолке, согреть курицу в микроволновке и так далее. Все эти бытовые приборы являются нагрузкой для домашней сети. Но, как вы знаете, некоторые приборы «крутят» счетчик очень быстро, а некоторые приборы почти не потребляют электрический ток.

Если включить чайник и лампочку накаливания в вашей комнате и оставить на час, то чайник «съест» электроэнергии намного больше, чем та же самая лампа накаливания. Дело в том, что чайник обладает большей мощностью, чем лампочка. В этом случае можно сказать, что мощность чайника будет больше, чем мощность лампы в единицу времени, например, за секунду. Чтобы точно измерить, во сколько раз чайник потребляет электрической энергии больше, чем лампочка, нам нужно измерить мощность чайника и лампочки.

Ваттметр — это прибор, который измеряет потребляемую мощность какой-либо нагрузки. Выделяют три группы ваттметров:

Так как наш сайт посвящен электронике и электротехнике, то мы будем в этой статье рассматривать только ваттметры постоянного тока и низкой частоты. Под низкой частотой подразумевается частота в 50-60 Герц.

Мощность постоянного тока

Итак, вы уже все в курсе, что любая нагрузка для электрического тока потребляет какую-либо мощность. Мощность постоянного тока выражается формулой:

P — это мощность, которая выражается в Ваттах (Вт,W)

I — сила тока, которую потребляет нагрузка, выражается в Амперах

U — напряжение, которое подается на нагрузку, выражается в Вольтах

Поэтому, чтобы найти мощность какой-либо нагрузки, которая подсоединена к постоянному току, достаточно перемножить значение силы тока и напряжения. Например, на этом фото мы видим вентилятор от компьютера, который подцепили к лабораторному блоку питания. Его мощность, как не трудно догадаться, составила P=IU=0,18 Ампер x 12 Вольт =2,16 Ватт.

Ваттметры для постоянного тока

Вы ведь не будете каждый раз таскать с собой громоздкий блок питания или два мультиметра, которые будут измерять и ток и напряжение? Поэтому, в настоящее время ваттметры представляют из себя законченные приборы, которые очень легко соединяются с потребляемой нагрузкой. На Алиэкспрессе я находил вот такие ваттметры для постоянного тока, которые показывают сразу и ток, и напряжение, и потребляемую мощность нагрузки. К проводам, где написано SOURCE цепляем источник постоянного тока, а к проводам LOAD цепляем нагрузку. Все элементарно и просто!

Некоторые из них идут в комплекте со шунтом

Схема подключения источника постоянного тока и нагрузки в таком ваттметре выглядит так

Ну и самый бюджетный вариант — это взять ампервольтметр и просто умножать значения тока и напряжения

Вот такой вольтамперметр рассчитан на максимальные параметры 100 Вольт и 50 Ампер. То есть, теоретически, он может измерять мощность до 5 кВт.

Мощность переменного тока

Мощность переменного тока вычисляется по формуле:

I — сила тока, Ампер

U — напряжение, Вольты

cos φ — коэффициент мощности

Что еще за косинус фи? И что он вообще означает? Есть такие радиоэлементы как конденсаторы, катушки индуктивности, трансформаторы, электромеханические реле различные двигатели и прочие радиоэлементы, которые обладают какой-либо емкостью или индуктивностью.

Если вспомнить осциллограмму переменного напряжения из нашей домашней розетки, то она будет выглядеть вот так:

Если же запитать какую-нибудь нагрузку, типа лампочки накаливания, то у нас в дело пойдет также такой параметр как сила тока. Так как лампочка накаливания не обладает никакой емкостью или индуктивностью, то сила тока у нас будет синфазно меняться с напряжением. Синфазно — это означает одинаково, синхронно. Например, синхронное плавание. Там участники все делают вместе и одинаково.

Так вот, такой параметр как сила тока и напряжение на лампочке тоже действуют синфазно. Ниже красной синусоидой я показал силу тока, которая «бежит» через лампочку:

Видите? Она начинается в этом же месте, где и напряжение. Сила тока достигает максимума, и напряжение тоже достигает максимума в это же самое время, следовательно и мощность в этот момент тоже максимальная (P=IU). Сила тока равняется нулю и напряжение тоже равняется нулю в том месте, где пересекаются эти синусоиды, значит и мощность в этот момент тоже будет равняться нулю.

Но весь прикол в том, что каким-то чудом радиоэлементы, обладающие индуктивной или емкостной составляющей (конденсаторы, катушки, трансформаторы и тд) умудряются сдвигать синусоиду силы тока.

Предположим, будем питать от сети мой трансформаторный блок питания.

И у нас осциллограмма силы тока уже будет принимать примерно вот такой вид:

Что здесь произошло? Так как первичная обмотка трансформатора обладает индуктивностью, то эта самая индуктивность сдвинула осциллограмму силы тока. Более подробно можете прочитать в статье активное и реактивное сопротивление.

В зависимости от значения индуктивной или емкостной составляющей, сила тока может либо опережать либо отставать от напряжения. А чтобы измерить на сколько, для этого в обиход ввели фи ( φ), которая показывает этот сдвиг в градусах.

Короче говоря, не будем рассматривать тригонометрию, скажу просто, что для расчета мощности берут косинус значения этого угла.

Ваттметр цифровой на сетевое напряжение

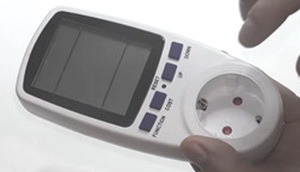

В гостях у нас китайский ваттметр, приобретенный на распродаже в Алиэкспрессе.

Ну что же, давайте познакомимся с ним поближе.

Первая строка на ваттметре — это часы. Они начинают счет только тогда, когда в розетку ваттметра включена какая-либо нагрузка. Нагрузкой в нашем случае может быть любой электробытовой прибор: утюг, паяльник, светильник и так далее

Строкой ниже, с помощью кнопки «Energy», мы можем выводить параметры электрического сигнала, такие как:

— напряжение (V, Вольт)

— коэффициент мощности (Power Factor) или cos φ (косинус фи,безразмерная величина, то есть измеряется чисто в цифрах)

Третья строка — это расчет стоимости электроэнергии. Измеряется в Киловаттах умноженных на Час (КВатт х час). Самая частая ошибка — это когда пишут кВатт/час. Запомните, там знак не деления, а умножения! Вот за эти киловатт-часы мы и платим денежку провайдерам электрической энергии ;-).

Сейчас никакая нагрузка не включена в розетку ваттметра. Смотрим на дисплей:

Ничего себе, почти 240 вольт.

Можно замерить частоту. 50 Герц — так и должно быть.

Так как в розетке нашего ваттметра нет никакой нагрузки, следовательно и сила тока также будет равняться нулю:

Ну и мощность также будет равняться нулю

Косинус фи и реактивная нагрузка

Например, мой самопальный простой блок питания, включенный в сеть и не питающий никакую нагрузку, все равно потребляет энергию, так как является трансформаторным. Напряжение сразу идет на первичную обмотку трансформатора.

Его не следует оставлять включенным в розетку, так как он все равно хоть и немного потребляет ток.

Включаю свой трансформаторный блок питания в сеть 220 Вольт. Итак, напряжение в розетке 236,8 Вольт:

К блоку питания я подцепил лампочку на 12 вольт. Итого, нагруженный блок питания у нас потребляет 0,043 Ампера.

Power Factor — коэффициент мощности, он же косинус фи. Сейчас он у нас равен 0,42, так как нагрузка индуктивная.

Проверяем все это дело по формуле P=IU cos φ=0,043х236,8х0,42= 4,28 Ватт. Почти все сходится с небольшой погрешностью.

Косинус фи и активная нагрузка

Давайте проведем еще один опыт. Возьмем лампу накаливания на 220 Вольт и подцепим ее через ваттметр в сеть. Так как лампочка накаливания у нас не обладает ни индуктивностью, ни емкостью, то на графике синусоида силы тока и напряжения будет примерно выглядеть вот так. То есть синхронно:

Фи в этом случае равен нулю (сдвига фаз между ними нет). Вспоминаем школьный курс тригонометрии и помним, что косинус нуля — это единичка!

Проверяем на опыте.

Power Factor, он же косинус фи, высвечивает единичку. Все верно!

Замеряем потребляемую силу тока:

Считаем по формуле: P=IU cos φ=0,115х233,5х1= 26,9 Ватт. Все также сходится с небольшой погрешностью 😉

Немного отходя от темы, давайте еще напоследок глянем, какую мощность потребляет светодиодная лампа

Всего 6 Ватт! А светит она даже получше 25 Ваттной, которую я использовал в опытах. Вывод делайте сами.

Где купить ваттметр

Источник

Какая величина измеряется ваттметром буква. Ваттметр для измерения мощности: назначение, типы, подключение, применение. Как работает цифровой ваттметр

Смотреть что такое «ваттметр» в других словарях:

— (от ватт и греч. metreo измеряю), прибор для измерения мощности в электрич. цепях (в цепях перем. тока для измерения активной мощности Р=UIcosj, где U напряжение, I сила электрич. тока, j фазовый угол между синусоидально изменяющимися током и… … Физическая энциклопедия

— (Уаттметр) прибор, имеющий назначение измерять работу,совершаемую электрическим током в единицу времени при прохождении токачрез какой либо проводник; так, напр., ваттметр может дать число ваттов,потребных для получения некоторой силы… … Энциклопедия Брокгауза и Ефрона

ВАТТМЕТР, прибор для измерения активной электрической мощности в ваттах (Вт). Имеет 2 электрические цепи: тока (включается в цепь нагрузки последовательно) и напряжения (включается параллельно с нагрузкой) … Современная энциклопедия

— (от ватт и. метр) электрический прибор для измерения активной мощности (в ваттах) в цепях постоянного или переменного тока. Работа ваттметра основана на взаимодействии 2 обмоток токовой и напряжения, включаемых последовательно с нагрузкой и… … Большой Энциклопедический словарь

— (Wattmeter) прибор для измерения электрической мощности, расходуемой в данном участке электрической цепи. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 … Морской словарь

На этой странице я сделал подборку ваттметров постоянного тока и напряжения популярных по заказам, в том и числе мной используемых. Ваттметры постоянного тока в основном используются для наблюдения за показаниями в солнечных электростанциях. Где устанавливаются как приборы учёта выработанной энергии за различные промежутки времени, а также для наблюдения за показаниями по мощности и току заряда.

Также ваттметры используют авиомоделисты чтобы узнать ёмкость аккумуляторов и токи в системе, мощность потребляемую и другое. Такие ваттметры очень удобные чтобы знать сколько энергии потребляют подключённые устройста, какую мощность выдают солнечные панели или зарядные устройста.

Ниже я сделал подборку ваттметров с ссылками на страницы с полным описанием. Все ваттметры с сайта алиэкспресс, я уже пять лет заказываю там всю электронику и меня всё устраивает. В наших магазинах подают всё тоже самое, но как правило в 2-3 раза дороже. Начну я с самых популярных ваттметров постоянного тока.

Ваттметр постоянного тока 6.5-99 вольт 50/100А

Ещё как плюс цифры на экране крупные и чёткие, их хорошо видно и днём и ночью если включена подсветка, которую можно отключать. Ваттметр хорошо встраивается в различные панели и приборы.

Рабочее напряжение от 6.5 до 99 вольт, имеет защиту от перенапряжения так как я подавал на него более 100 вольт и он не сгорел, а заморгал подсветкой сигнализируя превышение напряжения. Также в настройках есть сигнализация (оповещение) по напряжению, которую можно устанавливать, что тоже может быть полезно если нужно оповещать о низком заряде АКБ или его перезарядке. Если нужен ваттметр с шунтом на 100А, то вот ссылка на Ваттметр с шунтом на 100 ампер цена 13.86$

>

Ваттметр постоянного тока 100V 20А

>

Ваттметр постоянного тока 4-60V 50(100)A

В реальном времени отображает напряжение, ток заряда и текущую мощность. Счётчик ватт*часов запоминает ватты до 65 Ач, это при 12В до 780 ватт. Очень удобный тем что можно посмотреть какая пиковая мощность была, какой максимальный ток был за всё время.

>

Ваттметр постоянного тока 4.8-60V до 150A

Такие ваттметры популярны у авиомоделистов где большие токи при низком напряжении, он лёгок и компактен, ну и достаточно прост в подключении. SOURCE это вход, а LOAD это выход на потребителей, подключать можно любыми концами, но считает показания только в одну сторону.

>

Ваттметр постоянного тока 4.8-60V до 130A

>

Ваттметр постоянного тока 100V 10A

>

Беспроводной Ваттметр 120V 100A

Ваттметр имеет цветной информативный цветной экран с отображением множества данных, и широкими возможностями в настройках. Ваттметр считает показания в обе стороны, то есть может одновременно показывать мощность заряда и разряда, ёмкость аккумулятора, Ач, Втч и др. Также он имеет встроенное программируемое реле, которое может включаться и выключаться по заданным параметрам тока, напряжения и др. На этой основе можно делать защиту от перезаряда отключением зарядного устройства, от превышения зарядного или разрядного тока, а также по напряжению. Более подробное описание в ссылке на ваттметр.

Также есть более мощные версии на 200 и 300 ампер
цена 27.15$ Беспроводной Ваттметр 120V 200A
цена 28.82$ Беспроводной Ваттметр 120V 300A

Одно из свойств, которое дает характеристику состояния электрической цепи – это мощность. Это свойство отражает значение работы, выполненное электрическим током за определенное время. Мощность оборудования, входящего в электрическую цепь, не должна выходить за рамки мощности сети. В противном случае оборудование может выйти из строя, возникнет замыкание или пожар. Замеры мощности электрического тока производят специальными устройствами – ваттметры. В случае постоянного тока мощность вычисляется путем умножения напряжения на силу тока (нужен амперметр и вольтметр). В цепи переменного тока все происходит иначе, понадобятся измерительные приборы. Ваттметром измеряют режим работы электрооборудования, производят учет расхода электроэнергии.

Сфера использования

Основная сфера использования ваттметров – это отрасли промышленности в электроэнергетике, машиностроении, ремонта электрических устройств. Также часто применяют ваттметры и в быту. Их покупают специалисты по электронике, компьютерному оборудованию, радиолюбители – для расчета экономии потребления электрической энергии.

Ваттметры используют для:

Разновидности

Сначала измеряется напряжение, затем сила тока, а потом на основе этих данных измеряется мощность. По методу измерения, преобразования параметров и выдачи результата ваттметры разделяются на цифровые и аналоговые виды.

Аналоговые ваттметры разделены на самопишущие и показывающие приборы. Они определяют активную мощность участка схемы. Экран ваттметра оснащен шкалой и стрелкой. Шкала отградуирована по делениям и величинам мощности, в ваттах.

Конструктивные особенности и принцип работы

Аналоговые ваттметры имеют широкое распространение, точное измерение, и являются устройствами электродинамической системы.

Принцип их действия основывается на взаимодействии между собой двух катушек. Одна катушка неподвижная, с толстым проводом обмотки, малым числом витков и небольшим сопротивлением. Она подключена по последовательной схеме с потребителем. Вторая катушка двигается. Ее обмотка состоит из тонкого проводника, имеющего значительное число витков, ее сопротивление большое. Она подключена по параллельной схеме с потребителем, снабжена дополнительным сопротивлением во избежание короткого замыкания обмоток.

При включении устройства в сеть, в обмотках возникают магнитные поля, взаимодействие которых образует момент вращения, отклоняющий двигающуюся обмотку с прикрепленной стрелкой, на расчетный угол. Значение угла зависит от произведения напряжения и силы тока в конкретный момент времени.

Главным принципом действия ваттметра цифрового типа является предварительный замер напряжения и силы тока. Для этих целей подключаются: по последовательной схеме к потребителю нагрузки – датчик тока, по параллельной схеме датчик напряжения. Эти датчики обычно изготавливаются из термисторов, термопар, измеряющих трансформаторов.

Мгновенные параметры измеренных напряжения и тока, путем преобразователя, поступают к внутреннему микропроцессору. В нем происходит вычисление мощности. На экране показывается результат информации, а также передается на внешние приборы.

Приборы электродинамического типа, которые имеют широкое применение, подходят для переменного и постоянного тока. Ваттметры индуктивного типа применяются только для переменного тока.

Некоторые варианты приборов (ваттметров).

Бытовые приборы китайского производства

В инструкции описаны все режимы работы этого устройства, технические характеристики.

По сути это прибор, измеряющий мощность различных электрических потребителей. Как он работает? Вставляете его в розетку, а в розетку этого прибора вставляете вилку потребителя, мощность которого вы хотите замерить. Этим прибором вы измерите мощность какого-либо потребителя в течение определенного времени и потом с помощью него вы можете даже рассчитать, например, сколько денег тратит за электроэнергию ваш холодильник или любой другой прибор.

В устройстве есть встроенный аккумулятор. Он нужен для запоминания мощности, которую вы замерили, и потом будете использовать для расчета цены. Передняя панель прибора имеет пять кнопок: переключение режимов, указатель цены, переключатель вверх-вниз, кнопка сброса, если прибор поймал какой-либо глюк.

На корпусе указаны характеристики прибора:

Работа прибора.

Вставляем его в розетку.

Включим в него настольную светодиодную лампу.

На дисплее сразу пошло время, в течение которого измеряется мощность потребителя, в данном случае лампы. 0,4 ватта – это мощность отключенной лампы. Включаем лампу, в рабочем режиме она потребляет 10,3 ватта. Цену за киловатт мы не указывали, поэтому там стоят нули.

У нас лампа может менять мощность света. При увеличении света лампы показания мощности увеличиваются. При включении второго режима вверху также показано время работы, во втором поле киловатт часы, так как прибор пока не проработал даже одного часа, то показаны нули. Внизу показано количество дней, в течение которых измерялся этот потребитель.

В следующем режиме во втором поле показано напряжение электросети, внизу показана частота тока. Вверху дисплея при всех режимах показывается время. При переходе на следующий режим в центре показывается сила тока. Внизу показывается параметр некоего фактора, о котором пока нет данных, так как производитель прибора китайский.

На пятом режиме показана мощность минимальная. На шестом режиме – максимальная мощность.

Интересно будет посмотреть показания этих режимов при работе компьютера. Например, в спящем режиме, при обычном открытом рабочем столе, либо при запуске мощной игры.

В следующем режиме устанавливается стоимость электроэнергии кнопками установки, для расчета стоимости расхода энергии. Так вы можете измерить и рассчитать потребление любого из домашних бытовых приборов и устройств, и будете знать, какие устройства у вас экономные, а какие слишком много потребляют электричества.

Такой прибор имеет невысокую стоимость, около 14 долларов. Это небольшая цена для того, чтобы оптимизировать затраты, рассчитав мощность потребления устройств.

Цифровой прибор многофункциональный СМ 3010

Ваттметр служит для проведения замера напряжения, частоты, мощности, постоянного и переменного тока с одной фазой. А также, предназначен для контроля подобных приборов с меньшей точностью.

Диапазон замеров тока 0,002 — 10 ампер.

Замеры напряжения:

Погрешность измерения:

Габариты корпуса прибора 225 х 100 х 205 мм. Вес 1 кг. Мощность потребления менее 5 ватт.

Измерительное устройство ЦП 8506 – 120

Служит для проведения замеров мощности активной и реактивной 3-фазной сети переменного тока, показывает текущее значение параметра мощности на индикаторе, преобразует в сигнал аналогового вида.

Произведенные замеры показываются в форме цифр на индикаторах в единицах величин, которые входят на устройство, либо на вход трансформатора тока или напряжения. При этом учитывается коэффициент трансформации. Цифровой дисплей разделен на четыре разряда.

Назначение устройства – для проведения замеров активной и реактивной мощностей в 3-фазных сетях электрического тока частотой 50 герц.

Технические данные

Покупка ваттметра

Существует несколько различных ваттметров. Большинство этих устройств выполняют одни и те же измерения, но важно найти тот, который может подключаться непосредственно к настенной розетке, поскольку это самый простой способ точно определить, сколько энергии используется определенным прибором. Имеются как аналоговые, так и цифровые ваттметры. Покупка цифровых счетчиков позволяет пользователям видеть точное считывание, в то время как аналоговые счетчики требуют от пользователей простейших вычислений для определения использования ватт.

Чтение цифрового измерителя

Подключите ваттметр к розетке. Убедитесь, что ваттметр отображает показание «0» и очистился от последнего показания. Затем подключите любой бытовой прибор к ваттовому счетчику, чтобы получить показания мощности устройства. Если ватт-счетчик является цифровым, для устройства, как правило, требуется всего несколько секунд, чтобы вычислить показания. Цифровые счетчики отображают количество ватт, которое устройство использует за час.

Чтение аналогового счетчика

Если ваттметр представляет собой аналоговый счетчик, посмотрите на вращающиеся диски в счетчике. Используйте секундомер, чтобы определить, сколько времени потребуется, чтобы эти диски полностью развернулись. Затем возьмите цифры киловатт показанные счетчиком, умножьте это на 3600 и разделите на количество секунд, в течение которых прибор должен вращаться. Это коэффициент использования мощности в час. Повторите этот процесс на любом другом устройстве, чтобы оценить все электробытовые устройства в вашем доме.

Расчет затрат энергии

Просмотрите свой счет за энергию, чтобы определить стоимость киловатт-часа энергии в вашем доме. Используя калькулятор, умножьте эту величину на количество ватт в час, которые использует любое тестируемое устройство в доме, чтобы узнать, сколько стоит запустить прибор в вашем доме в течение одного часа.

Использование высокопроизводительных ваттметров

Лица, которые хотят получить более полную информацию об общем потреблении энергии в своем доме, могут позвать электрика, который установит высокопроизводительный ваттметр. Это устройство предоставляет подробную информацию о стоимости и электрическом использовании для всего дома, например, какие области дома потребляют наибольшую энергию. Эти счетчики предназначены для того, чтобы помочь домовладельцам сократить свои затраты на электроэнергию, не выполняя индивидуальные тесты на каждом электронном устройстве в своем доме.

Как купить ваттметр

Многие продавцы строительных и электро магазинов имеют ваттметры, доступные для продажи. Просто спросите у консультанта про «watt meter. Осмотрите прибор и попросите от него технические характеристики, чтобы просмотреть его полное описание и информацию о производителе. Определитесь будет ли он цифровой или аналоговый.

Specifications:
Color:Blue
Voltage:(0)V-4V-60V 0.01V (Resolution).
Current:0-100 A peak 0.01A (Resolution).
Power:0-6554 W 0.1W (Resolution).
Charge:0-65 Ah 0.001Ah (Resolution).
Energy:0-6554 wh 0.1 Wh (Resolution).
Measurement Update period:400mS.
Signal Sampling Rate:sample/s.
Data Queue Sequence time: 2 seconds.
In Circuit Resistance:0.001 Ohms.
Operation Current: 7 mA.
Auxiliary Power Voltage: 4.0V

60V
Size: 84x50x20mm
Display Screen: 1602 STN LCD

На левой стороне есть разъем непонятного назначения, возможно для соединения с ПК и построения графиков
Прибор поставляется без разъемов, это я уже сам припаял XT-60 под свои нужды. При подключении к источнику питания показывает напряжение, весьма точно, вот сравнение с мультиметром:
А вот показания самого ваттметра:
Без нагрузки показывает собственную незначительную потребляемую мощность и ток.
Откручиваем 4 самореза и снимаем верхнюю крышку:
В приборе используется стандартный дисплей 1602 без подсветки, контрастность и читаемость при дневном освещении нормальная, а вот при недостаточном освещении становится заметно хуже, чуть позже планирую поменять дисплейный модуль на модуль с подсветкой, благо они стандартного размера и стоят недорого. Устройство состоит из двух плат, которые закреплены в корпусе с помощью кусочка мягкого материала типа резины
В качестве микроконтроллера скорее всего используется атмега, но разбирать не стал, для этого нужно отпаять или отогнуть дисплейный модуль. Мягкие провода в силиконовой изоляции сечением 14 AWG(2,08 мм кв) припаяны непосредственно к шунту, представляющему из себя пару крупных смд резисторов, включенных параллельно и расположенных между платами.
В качестве нагрузки буду использовать вот такую стоваттную автомобильную лампочку:

При подключении нагрузки прибор показывает постоянно в правом столбике текущие напряжение и мощность, сверху слева текущий ток.(текущие показания меньше ста ватт вероятно из-за того что напряжение в бортовой сети автомобиля около 14 вольт, лампочка на это и рассчитана+просадка напряжения моего аккумулятора) В нижнем левом углу последовательно с интервалом примерно в 2 секунды меняются показания для: Пикового тока (Ap),

Пиковой мощности (Wp)

Минимального напряжения (Vm)

Затраченной емкости в амперчасах (Ah)
и
Потраченной мощности в ваттчасах (Wh)
Все пиковые показания сохраняются на дисплее при отключении нагрузки
В целом прибор мне понравился, за небольшие деньги очень нужный для моделиста измеритель пиковых и текущих значений, достаточно точный. Впрочем, его можно использовать и для других целей, например при зарядке автомобильного аккумулятора измерить отданную аккумулятору емкость.
Безопасных вам полетов и приятного времяпровождения за своим радиоэлектронным хобби!)
