Как узнать какой размер камеры для велосипеда
Велосипедной камерой называется тонкая плоская трубка из каучука или бутилкаучука, которая находится под покрышкой внутри обода и накачивается воздухом через ниппели до заданного давления.
К числу главных параметров велосипедных камер относятся следующие (единицы измерения указаны в миллиметрах или в дюймах):
В зависимости от вида стандартная длина ниппеля составляет от 40 до 80 (мм), а диаметр резьбы – от 6 до 8.5 (мм).
Толщина стенки камеры, как правило, находится в пределах 0.60-1.50 (мм).
Каждая камера должна в точности совпадать по диметру с велосипедным колесом.
Размеры и допустимое давление камер маркируются на внутренней стороне покрышки, как в дюймовой, так и метрической системах измерения.
Например, 26х1.95, где 26 (мм) – внешний диаметр покрышки в дюймах и 1.95 – ее ширина, или 53-559, где 53 (мм) – ширина покрышки и 559 – посадочный диаметр обода.
Важно: Давление воздуха внутри камеры зависит от ее размера и измеряется в фунтах на квадратный дюйм (PSI) или BAR (1 бар = 14.5 PSI).
Минимальное допустимое давление велосипедной камеры равно 2.0-2.5 BAR, максимальное – 5.0-5.3 BAR.
Общий вид | BSD Диаметр обода колеса (BSD) |
---|
Данные в первой строке представлены в миллиметрах.
Данные во второй строке представлены в дюймах.
При отсутствии какой-либо информации стоит прочерк
Ширина покрышки (B)
Данные в первой строке представлены в миллиметрах.
Данные во второй строке представлены в дюймах.
При отсутствии какой-либо информации стоит прочерк
Диаметр камеры (D)
Данные представлены в дюймах.
При отсутствии какой-либо информации стоит прочерк
(Камера колеса 16 дюймов)
от 12 до 13.74 (in)
от 1.1 до 2.44 (in)
(Камера колеса 18 дюймов)
13.98 (in)
от 1.10 до 2.24 (in)
(Камера колеса 20 дюймов)
от 15.98 до 17.76 (in)
от 1.10 до 2.95 (in)
(Камера колеса 24 дюйма)
от 19.96 до 21.54 (in)
от 0.98 до 2.95 (in)
(Камера колеса 26 дюймов)
от 22.0 до 23.5 (in)
от 1.1 до 2.35 (in)
(Камера колеса 27.5 дюймов)
22.99 (in)
от 1.45 до 2.75 (in)
(Камера колеса 28 дюймов)
от 24.4 до 25 (in)
от 0.70 до 1.96 (in)
(Камера колеса 29 дюймов)
24.49 (in)
от 1.97 до 2.95 (in)
Параметр Характеристики камер велосипедных колес 20 дюймов и их допуски. |
---|
Данные представлены в миллиметрах.
Данные представлены в дюймах.
Параметр Характеристики камер велосипедных колес 24 дюйма и их допуски. |
---|
Данные представлены в миллиметрах.
Данные представлены в дюймах.
Параметр Характеристики камер велосипедных колес 26 дюймов и их допуски. |
---|
Данные представлены в миллиметрах.
Данные представлены в дюймах.
Параметр Характеристики камер велосипедных колес 28 дюймов и их допуски. |
---|
Данные представлены в миллиметрах.
Данные представлены в дюймах.
Параметр Характеристики камер велосипедных колес 29 дюймов и их допуски. |
---|
Данные представлены в миллиметрах.
Данные представлены в дюймах.
Размер колеса Дюймовый размер колеса |
---|
Диаметр колеса (D)
Данные в первой строке представлены в миллиметрах.
Данные во второй строке представлены в дюймах.
При отсутствии какой-либо информации стоит прочерк
Диаметр обода колеса (BSD)
Данные в первой строке представлены в миллиметрах.
Данные во второй строке представлены в дюймах.
При отсутствии какой-либо информации стоит прочерк
Ширина покрышки (B)
Данные в первой строке представлены в миллиметрах.
Данные во второй строке представлены в дюймах.
При отсутствии какой-либо информации стоит прочерк
Диаметр камеры (D)
Данные представлены в дюймах.
При отсутствии какой-либо информации стоит прочерк
10 (in)
5.98 (in)
от 1.75 до 2.16 (in)
12 (in)
от 7.99 до 9.40 (in)
от 1.25 до 2.44 (in)
14 (in)
от 10 до 11.34 (in)
от 1.46 до 2.14 (in)
16 (in)
от 12 до 13.74 (in)
от 1.1 до 2.44 (in)
18 (in)
13.98 (in)
от 1.10 до 2.24 (in)
20 (in)
от 15.98 до 17.76 (in)
от 1.10 до 2.95 (in)
24 (in)
от 19.96 до 21.54 (in)
от 0.98 до 2.95 (in)
26 (in)
от 22.0 до 23.5 (in)
от 1.1 до 2.35 (in)
27 (in)
от 24.49 до 24.8 (in)
от 0.51 до 0.66 (in)
27.5 (in)
22.99 (in)
от 1.45 до 2.75 (in)
28 (in)
от 24.4 до 25 (in)
от 0.70 до 1.96 (in)
29 (in)
24.49 (in)
от 1.97 до 2.95 (in)
36 (in)
30.98 (in)
от 1.88 до 2.36 (in)
Предостережение: приведенные выше данные являются официальными цифрами производителей, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.
Комментарии. Есть вопросы? Ответим на все.
Велосипедные камеры: размеры и маркировка
Продолжая разговор о велокамерах, начатый в предыдущих статьях, остановимся немного на маркировке, нанесенной на них.
Размер камеры определяется ободом и покрышкой, в которую она вставляется.
При работе колеса велокамера играет важную роль. Она должна плотно прилегать изнутри к ободу и шине, иметь правильную геометрическую форму. Если в колесе есть места, где камера не прижата к покрышке, то в них сцепление с грунтом будет хуже. Покрышка будет просто прогибаться, но не «вгрызаться» в землю, так как изнутри ее ничего не подпирает.

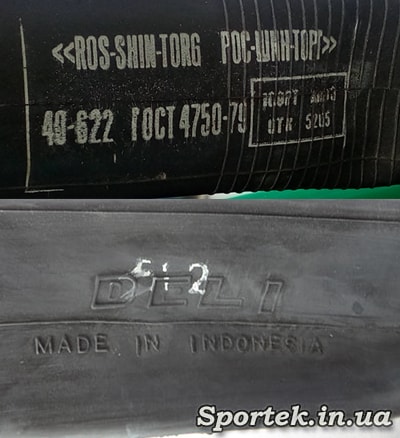

Серьезные и ответственные производители на велокамере также наносят свой логотип, название, страну происхождения и дату производства.
Обозначение размеров велопокрышек | Маркировка производителей |
Бывают несколько типов маркировки размеров велокамер:
Например: цифры 28х1.5, означают, что она подходит для 28-х колес и покрышек с такой же маркировкой или размерами в мм 40-622.
В связи со способностью камер немного растягиваться, часто они могут подходить для колес с разной шириной обода. В таком случае на них пишутся граничные размеры, для которых они подойдут.
Например, маркировка 26х1.75/1.95/2.125 говорит о том, что эта камера подойдет для всех 26 дюймовых колес и шириной обода от 1.75 до 2.125 дюйма.
Если велокамера изготовлена из качественного материала и способна хорошо растягиваться, то она может подходить и для разных посадочных размеров колес. В таком случае на камере указывают граничные размеры ширины обода и его посадочного диаметра. Например, маркировка типа 28/47-622/635, обозначает, что она подходит для шин шириной от 28 до 47 мм и посадочным диаметром обода от 622 до 635мм.
Перевод размеров велокамер из дюймов в мм и обратно, а так же соответствие этих размеров друг другу, можно посмотреть в таблице, приведенной в статье «Велосипедные покрышки: размеры, типы маркировки и взаимозаменяемость».
Посадочные диаметры велокамеры и обода так же должны совпадать. Если больше, то камера будет «съезжать» внутри колеса, особенно при торможении.
Как узнать посадочные размеры обода колеса хорошо видно из приведенной картинке.
Если камера пробита, и заменить ее сейчас точно такой же нет возможности, нужно помнить, что вставлять велокамеру большей ширины, чем покрышка нельзя. Ее просто очень быстро «зажует» и она пробьется.
Немного меньшей ширины можно (если натянете ее на обод), так как камера все равно, за счет своей эластичности, займет все пространство под покрышкой. Но этот вариант будет менее надежный, чем «родной» размер. Сильно растянутая камера быстрее лопнет.
При любой поездке в сумке велосипедиста обязательно должна быть запаска и ремкомплект. Мало ли чего в дороге случится.
О том, какое давление нужно держать в колесе, написано на боку покрышки.
Велокамера
В этой статье поговорим немного о велосипедной камере.
Как видно из рисунка справа с поперечным сечением колеса это розовый контур под номером 5.
Все камеры различаются:
Первое, с чего начнем разговор о выборе камеры – это ее размер.
Размер камеры
Размер камеры должен совпадать с размером покрышки, в которую она вставляется. Размер покрышки и давление, на которое она рассчитана, указывается сбоку на самой покрышке. Почитать о том, что означают различные цифры и буквы написанные на велорезине можно здесь.
Если размер указан как 26х1,95, это значит, что диаметр покрышки – 26 дюймов, а ширина – 1,95. Следовательно, нужно искать и камеру с такими же размерами. Если покрышки широкие, то можно ставить камеру чуть меньшего размера, она немного растягивается. Например, при ширине покрышки в 1,95 дюйма, можно брать камеру с шириной от 1,75 до 2,125 дюйма. На камерах это обычно указывают.
Устанавливать в покрышку камеру большего диаметра и шире чем указано, нельзя – ее может «зажевать».
Помните – давление держит не камера, а покрышка.
Размер на покрышке | Размер на камере |
Нипели
Это деталь камеры, через которую в нее накачивают воздух.
По конструктивному исполнению бывают
Существуют три вида нипелей:
Обратите внимание, что если на колесе стояла камера с нипелем Schrader, то менять ее на камеру с нипелем Presta не стоит. Это чревато отрывом клапана, который срезается краем обода при торможении.
Толщина стенок у камеры
Самые универсальные камеры имеют толщину стенок 0,9-1 мм. Их устанавливают практически на любой тип велосипедов. На таких камерах обычно используют нипели Presta или Shrader. У них хороший баланс между весом и вероятностью прокола.
Обычно для гоночных велосипедов используют тонкостенные камеры с толщиной стенок 0,45-0,6 мм. Гонщики бьются за каждый грамм веса, да и ездят по более-менее нормальным трассам. Купить их не так просто – слишком уж они специфические. Продаются, в основном, в специализированных магазинах. Цена у них выше, чем у обычных.
Для любителей экстремальной езды существуют специальные камеры для высоких нагрузок. Например, камеры, используемые для фрирайда, имеют толщину стенок до 1,2 мм, а для даунхилла – вообще до 1,5 мм. Их вес не играет принципиальной роли для таких велосипедов и они более крепкие, меньше подвержены проколам.
Материал, из которого изготавливают камеры
Чаще всего это бутил-каучук, но наиболее легкие и прочные камеры делают все же из латекса, хотя они и дороже.
Бутил-каучук – это синтетическая резина, обычно черного цвета как на рисунке справа. Ее наиболее широко используют для изготовления камер для повседневной езды. Камеры, изготовленные из нее дешевы, обладают хорошей способностью удерживать воздух и высокой износостойкостью.

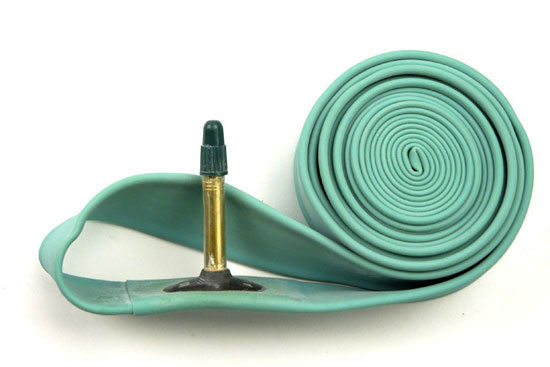

Из латекса (продукт из натурального каучука) изготавливают камеры для гоночных велосипедов. Они легче, чем бутил-каучуковые, обладают высокой эластичностью, устойчивы к проколам, но у них довольно низкая износостойкость и стоимость значительно выше. Часто их делают цветными. Используют такие камеры в основном спортсмены.
Уход за камерой
Прокол камеры – это самое неприятное, что может с ней произойти. Ехать на такой камере нельзя. Для решения этой проблемы существует специальные средства – антипрокол. Оно заливается через нипель внутрь камеры.
Существуют антипрокольные велокамеры. В них уже при производстве залит внутрь гель, затягивающий пробои.
Принцип работы этого средства следующий. При проколе воздух начитает выходить из камеры наружу через образовавшееся отверстие и антипрокол закупоривает дырку. Оно эффективно для мелких проколов от колючек, гвоздей, не больших порезов.
Немного о совместимости
Купить качественные и достаточно дешевые велосипедные камеры можно в разделе «Велосипедные камеры» нашего магазина.
Видео о том как накачать камеру с нипелем Presta
Велосипедные покрышки: размеры, типы маркировки и взаимозаменяемость
Рано или поздно практически перед каждым велолюбителем встает вопрос замены резины на колесе или камер к ним.
Проще всего, конечно посмотреть на размер покрышки, установленной сейчас на велосипеде (он написан на ней сбоку), и искать точно такую же. На некоторых ободах так же пишут их посадочный диаметр и ширину.
В жизни всегда все немного сложнее и часто бывает, что на понравившейся покрышке нанесена не совсем понятная или не совпадающая с нанесенной на Вашу резину маркировка. Иногда нужно заменить старую, отслужившую много лет велорезину, на более современную.
В этой статье мы и попробуем помочь разобраться в нанесенной на велосипедных шинах маркировке, и выяснить, какие из них взаимозаменяемы.
В статье будут рассмотрены следующие вопросы:
Размеры колес или, точнее, размеры обода
Первое, что нужно знать при подборе покрышки – это размер колес. Измеряются они чаще всего в дюймах, но бывает и в мм. Их не очень много и самые распространенные это 16, 18, 20, 24, 26, 27.5, 28, 29.
Далее, что нужно знать еще – это посадочный размер (диаметр) обода или BSD (англ. Bead Seat Diameter). Он является самым главным и определяет взаимозаменяемость шин. Если это число совпадает у обода, шины или камеры, то данная шина или велокамера подходят к этим ободам. И если ширину новой резины можно менять, то посадочный размер сильно не изменишь.
Если на колесе (ободе) написан размер (цифры в мм), например, как на фотографиях выше, они точно указывают посадочный размер обода и его ширину, что и является основными данными для подбора камеры и покрышки на колесо.
Маркировка велосипедных шин
Она бывает нескольких видов. Путаница в обозначении размеров началась в середине XX века, да и на сегодняшний день Великобритания и Франция используют для маркировки свои обозначения.
Раньше система размеров основывалась на внешнем диаметре покрышек. Его мерили в дюймах (24″, 26″, 28″) или в миллиметрах (500, 650, 700 и т.п.).
Со временем эта система потеряла смысл, т.к. у разных изделий с одинаковым внешним диаметром колеса (вместе с высотой покрышки) не совпадал внутренний диаметр (посадочный диаметр обода), на который эта покрышка одевалась. Сюда наложились еще и маркетинговые ходы производителей, да и точность перевода и округлений измерений в дюймах ниже, чем в миллиметрах.
Виды маркировок велосипедных покрышек:
Сейчас маркировка приобрела более современный вид. Например: 700 x 35C. Здесь наружный диаметр покрышки 700 мм и ее ширина 35 мм. Буква на конце указывает на внутренний (посадочный) диаметр. В данном случае «С» – это 622 мм.
Проблема обозначения размера покрышек в дюймах в виде простой и десятичной дроби
Обратите внимание на очень важный нюанс и парадокс в размерах, обозначенных в дюймах. Размеры покрышки могут указываться как в виде десятичной дроби, например 26х1.75, так и в виде простой дроби, например 26х1 3/4.
С точки зрения математики эти дроби равны: 1.75 = 1 3/4.
Но, с точки зрения посадочного размера и ширины покрышки в миллиметрах, это не всегда так и что самое неприятное – покрышки с такими размерами могут быть не взаимозаменяемы.
И это обстоятельство нужно всегда учитывать, приобретая себе новую велорезину.
Таблица взаимозаменяемости (совместимости) и соотношения размеров покрышек в разных системах маркировки
В приведенной ниже таблице мы попытались собрать наиболее часто встречающиеся обозначения размеров покрышек в разных системах и показать их совместимость.
Возможно не все размеры, встречающиеся в жизни были учтены, но если у Вас есть шина с размерами, не указанными в таблице – попробуйте прикинуть ее размеры, исходя из аналогичных ближайших или подобных размеров.
28 x 1 5/8 x 1 1/4
700х32С
700х35С
700-38С
700-40С
700х40С
700х42С
700х44С
700х46С
28 x 1 5/8 x 1 3/4
700х47С
700x50C
26 x 1.375
Советские велосипеды ЗиФ (Пенза)
«Диана», «Прима», «Вираж», «Эстафета», «Сура», «Бриз», «Темп»
Американские и английские 3-х и 10-ти скоростные.
650x35A
26 х 1.75 х 2
24 х 1 3/8 А
«Салют», «Альтаир», «Эрви», «Орленок», «Эрелюкас», «Ласточка» («Kregzdute»,»Крегждуте» – Шауляйского велосипедного завода «Вайрас» Литва).
Это советский стандарт и покрышки диаметра 533 мм выпускаются только с шириной 37 мм.
Будьте внимательны при замене, потому что не все 24 дюймовые покрышки встанут на 533 колеса.
Колеса на некоторых типах инвалидных колясок.
Большинство BMX велосипедов, детские и складывающиеся модели.
«Вента» (складная модель 175-811).
«Аист» (складной, модель 113-322)
«Тиса-2», «Кросс», «КАМА», «ДЕСНА», «Школьник», «Велта Кама», «Дубиса» (Шауляйский велозавод), «Эврика» и другие складные и старые советские модели.
Если короче, то можно сказать, что у взрослых велосипедов посадочный диаметр для:
Маленькие, но интересные нюансы, относительно ширины покрышки:
Как правильно выбрать ширину велосипедной покрышки
Подбор покрышки по ширине более гибкий, чем по посадочному диаметру.
Ширина обода измеряются и маркируются в миллиметрах как показано на рисунке в начале статьи.
Как измерить ширину обода описано в отдельной статье здесь.
Зависимость ширины покрышки от ширины обода для разных типов велосипедов:
В этой таблице приведены ориентировочные данные для среднего велосипеда. Используйте ее не как догму, а как ориентир для подбора.
Некоторые производители приводят для производимых ими покрышек собственные таблицы по которым их нужно подбирать на свое колесо.
Если покрышка уже, чем обод:
Если покрышка значительно шире обода:
От ширины шины зависит накат и сцепление с поверхностью дороги. Чем шире – тем лучше сцепление, управление на поворотах, но хуже накат.
Оптимальным считается, если ширина покрышки будет в 1,5−2,1 раза шире внутренней ширины обода. Можно и в 2.5 раза, но это уже на любителя.
Соотношение ширины покрышки и обода влияет на ее поведение при поворотах. Слишком широкая резина, установленная на узком ободе, может просто подломиться т.к. будет иметь грушевидный профиль.
Далее, если на колесе установлена зубастая резина, то боковые шипы на протекторе окажутся не там где им положено быть для уверенного сцепления в повороте.
При широкой резине на узком ободе боковые шипы окажутся слишком высоко и не будут нормально держать в повороте.
На узкой резине при широком ободе шипы будут снизу и при хорошем наклоне, байк поедет на боковине, а она лысая.
Ниже приводится известная таблица, составленная Георгом Боедером (Georg Boeder), рекомендаций по выбору ширины покрышки и обода
Для быстрого перевода дробных или десятичных долей дюйма в мм можно воспользоваться таблицами здесь, а для обратного (из миллиметров в десятичные и дробные дюймы) здесь.
