Признаки и диагностика неисправности парктроника на Камри 40
Признаки и диагностика неисправности парктроника на Камри 40
Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.
Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.
Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:
Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.
Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:
Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.
Технологические особенности замены кислородных датчиков
Датчик кислорода установлен с внешней стороны системы выпуска выхлопных газов (перед и за катализатором). Его резьба крепится в выхлопную систему, рабочий элемент находится внутри. В результате длительного воздействия климатических и высокотемпературных воздействий резьбовое соединение сильно коксуется и корродирует.
Попытка извлечения датчика чрезмерным механическим воздействием может привести к повреждению места установки. При демонтаже старого датчика следует:
I owned Toyota Camry Моя Первая Yurga, Russia Всем привет!После того как я почистил БДЗ, захотелось мне сделать диагностику “скрепкой”, почитал умную книгу по ремонту и эксплуатации и решил попробовать — дело-то не хитрое. Прогрел двигатель, замкнул перемычкой контакты Е1 и Те1 в диагностическом разъеме под капотом и пошел смотреть на приборку. Включил зажигание, чек начал моргать — я начал считать. Насчитал код ошибки 21 — неисправность кислородного датчика (по таблице из той же книги). Сбросил ошибку путем снятия предохранителя EFI в блоке предохранителей под капотом, поездил, повторил процедуру еще пару раз — результат тот же, ошибка 21.Вывод напрашивался сам собой — замена датчика, иначе повышенный расход топлива (что я и стал замечать с конца лета). Вот только долго думал оригинал (цена кусачая — 4,5 тыр у нас в городе) или универсальный (2 тыр, еще терпимо). Посоветовался с одним хорошим человеком (хорошо соображает в автоэлектрике), говорит бери универсальный, старые тойотовские двигателя не привередливы к этим датчикам.Сказано — сделано, поехал купил (какой-то вроде немецкий, название не помню, коробка в гараже, посмотрю — напишу). Но тут опять подвох: провода универсального по цветам не совпадают с оригинальным, да еще и разъем в комплекте не подходящий. Я опять к хорошему человеку, он мне рассказал какой провод куда цеплять и добавил: длина проводов должна быть как у оригинального. Я все вразумел и вечером того же дня все установил должным образом. Сбросил ошибку, провел диагностику скрепкой пару раз, результат — чек моргает очень часто и с одинаковыми промежутками, что означает отсутствие ошибок в данном режиме тестирования.
Датчик парктроника Toyota Camry XV40 с Aliexpress

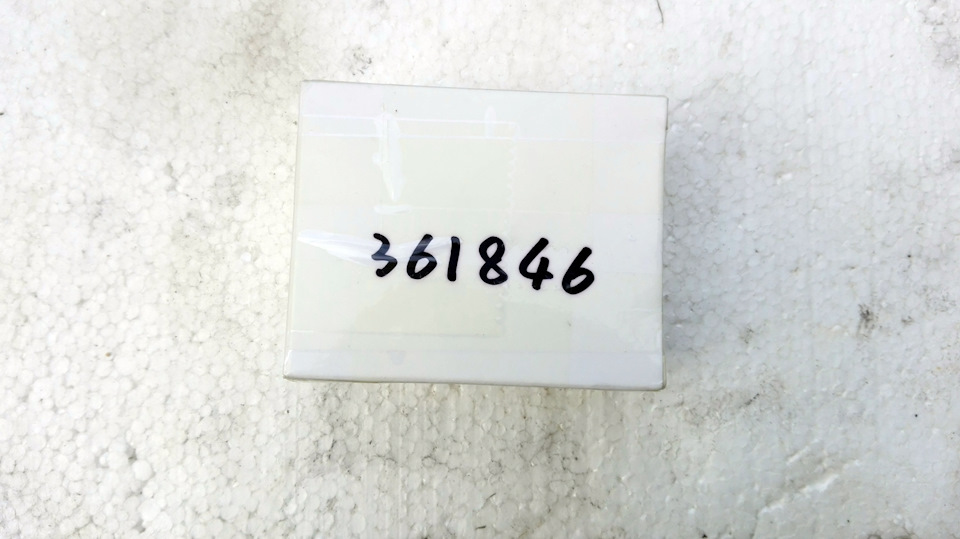

Пришли датчики в обычной картонной коробочке. На которой фломастерам были написаны последние шесть цифр из номера заказа на Aliexpress. Коробка была надежно перемотана скотчем, так что без ножа с ее вскрытием справиться не удалось.
Внутри коробки находились заказанные мною датчики. Каждый из них лежал в отдельном полиэтиленовом пакетике и завернут в приличный кусок пупырки. Так что ко мне в руки все попало в неповрежденном виде.
К качеству изготовления датчиков претензий у меня нет. Все части плотно подогнаны друг к другу, ничего не болтается внутри, разъем похож на качественный. На одной из сторон имеется наклейка с гордой надписью «Denso» и «Made in Japan». Имеет ли он хоть какой-нибудь отношение к оригинальному производителю и Японии судить не решусь, но с виду от родного не отличишь 🙂
В отличии от предыдущих авто, у которых мне приходилось менять датчики парктроника, у Camry есть собственная система самодиагностики датчиков.
Итак, если система выдаёт:
— два сигнала, циклично повторяются их в положении «N» или «P» АКПП — это значит неисправен либо передний левый датчик, либо задний правый;
— три сигнала — передний правый, либо задний левый;
— четыре сигнала — оба датчика в каждой цепи, либо все четыре.
Задние центральные датчики работают исключительно в положении «R» АКПП, и выдают другую тональность сигнала, при их проверке они у меня оказались в рабочем состоянии. А умерший датчик был обнаружен во время установки новых ПТФ, когда был снят бампер.

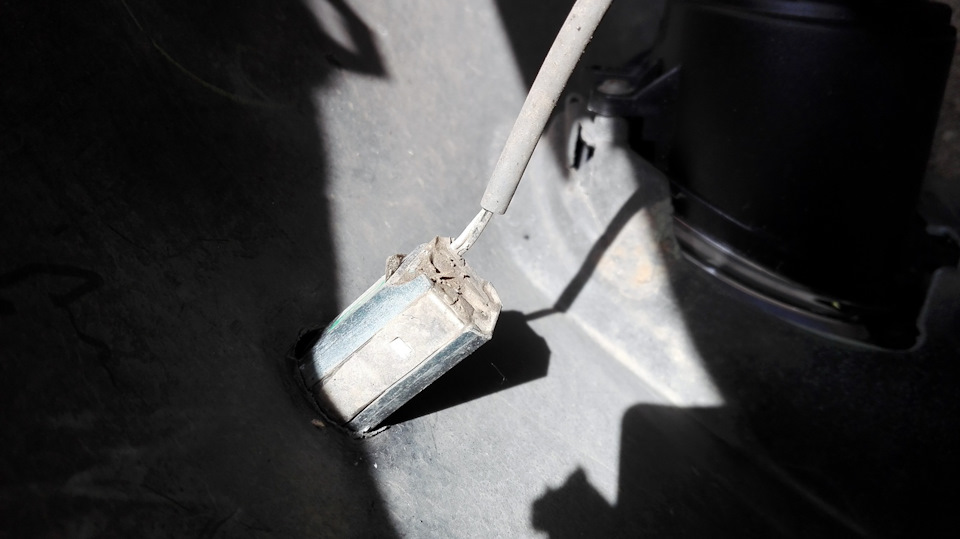

Даже невооруженным глазом видно, что корпус и герметик были повреждены. Именно через этот поврежденный участок вода попадала внутрь сенсора, что и привело к его преждевременной кончине.
Но для того, чтобы заменить датчик снимать бампер не обязательно. Они прекрасно вынимаются при помощи пластиковой лопатки или широкой плоской отвертки. Аккуратно поддев его, тянем наружу пока он не вылезет. Для облегчения процесса можно нажать на металлические упоры. Датчики подключаются не сложно: старый отсоединяем от разъема, а новый подключаем на его место. Разъем выглядит примерно так:
Если сравнить старый датчик с новым, видно, что отличаются они совершенно незначительно и кроется это отличие в коде, указанном на наклейке. У оригинала он 188300-4270, а у нового 188300-9060. Вообще, на просторах сети встречаем много фотографий оригинальных датчиков с разными номерами, но люди пишут, что они совместимы.
Отключив старый датчик и подключив на его место новый, устанавливаем его в посадочное место. Но тут надо не забывать о том, что стрелки на наклейке должны быть направлены вертикально, а не горизонтально. В противном случае зона покрытия сенсора изменит свою плоскость и система будет пищать постоянно. Так что вставляем датчик так, чтобы железные упоры были сверху и снизу, а не справа и слева.
И подходит для следующих автомобилей (если верить данным, указанным продавцом):
— для Toyota Camry 2.0L ACV31 1azfe 2004-2006;
— для Toyota Camry 2.4L ACV30 2azfe 2004-2006;
— для Toyota Land Cruiser Prado 4.0L GRJ120 1grfe 2003-2010;
— для Lexus RX350 3.5L GSU35 2grfe 2006-2008.
Но опытным путем было выявлено, что подходят они и для дорестайловых Camry в кузове XV40 (то есть для тех автомобилей, который были выпущены до 2009 года). У рестайла датчики уже совершенно другие.
Надеюсь, эта информация окажется полезной для кого-нибудь.
На этом все. Спасибо за внимание и потраченное время.
незамерзайка
И снова закупка незамерзайки сезон 2021-2022г.
Опции темы
Отображение
Заглючил парктроник V40
С недавних пор начал временами глючить парктроник, пищит при остановке или при движении на небольшой скорости. По приезду к ОД работал в нормальном режиме, поэтому ничего не делали. Через некорое время опять заглючил. И так постоянное чередование. Сегодня прошёл ТО, так опять всё было нормально.
Подскажите пожалуйста, может что то, где то отходит? Самому поправить можно?
Или доломать его, так чтоб ОД не догадались!?
Спасибо.
Re: Заглючил парктроник V40
Для этого и существует поиск! При остановке или движение на малой скорости выхлопные газы идут в верх и попадают в зону датчика! Вот он и реагирует! Особенно это актуально при низкой температуре
Re: Заглючил парктроник V40
Спасибо, через поиск пробовал, но не нашёл, извиняюсь если повторился.
Датчик пищит когда стоишь и при движении строго от 0 до 20 км/ч.
Это я к тому, что неужели выхлопные газы к примеру на 15 км/ч успевают подниматься до датчика?
И еще вопрос: а что датчики и выхлопные газы чувствуют?
Re: Заглючил парктроник V40
Re: Заглючил парктроник V40
Где то здесь писали, что центральные включаются только при нажатой кнопки включения датчиков и задней передачей одновременно.
Re: Заглючил парктроник V40
в инструкции написано зажигание, кнопка, задняя передача и ехать 10 и меньше км.ч
Re: Заглючил парктроник V40
Re: Заглючил парктроник V40
Re: Заглючил парктроник V40
у меня уже попустило, а вот зимой когда в пробке и ветер пар дует на парктроники то пипискивали а ща нормуль, ну и заметил когда мою движок то видать передние тоже поглюкивать начинают, но после просохания успокаиваються
Re: Заглючил парктроник V40
Re: Заглючил парктроник V40
Позвонил в Тойоту по поводу этой проблемы. Сказали что скорее всего неисправен один или два датчика, нужно делать диагностику. Может быть и так, но тогда почему периодически парктроник работает нормально?
Может чего то там отходит?
Re: Заглючил парктроник V40
Похоже, что вообще пипец настал! Больше уже ничего не пищит. Отпищались. 😮
Re: Заглючил парктроник V40
Всем-здравствовать! При вышеуказанных симптомах менял по гарантии. С покраской работа по замене одного датчика обошлась Тойоте по счёту около 2500 руб.
Парктроники на Тойота Камри
Большинство выпускаемых сегодня автомобилей, в особенности представительского и бизнес-класса, оснащаются продвинутыми системами безопасности и многочисленными электронными помощниками. В их число входят и датчики парковки — парктроники, благодаря которым можно легко припарковаться даже в самых стеснённых условиях, не повредив при этом бампер авто.
Датчики парктроника на Тойота Камри
Парктроник на Тойоте Камри v30, как и на модели в последующих кузовах, отличается высокой степенью надёжности и долговечностью, но и он может выйти из строя. В основном это происходит под воздействием внешних факторов.
Как работают парковочные радары
Парктроник представляет собой комплекс оборудования, позволяющего выявить препятствия, расположенные для водителя в мёртвой зоне. С их помощью новичку можно безопасно припарковаться даже в стеснённых условиях, ведь не каждый автовладелец точно чувствует габариты своего авто.
Парктроник на Тойоте Камри в 40 кузове, равно как и на большинстве моделей, состоит из нескольких узлов:
Работают парковочные датчики следующим образом:
Своевременное оповещение о находящихся в зоне движения автомобиля объектах позволяет остановиться, и тем самым избежать столкновения.
Отличительная черта парковочных систем, устанавливаемых на автомобили этой марки — высокая точность показаний, недоступная для большей части бюджетных версий, которых на рынке предостаточно. Кроме этого, сонары Toyota отличаются высокой надёжностью — основная причина их неисправности заключается лишь в механических повреждениях.
Особенности парктроника на Камри
Парктроник на Тойота Камри v40 и v50, в зависимости от комплектации автомобиля, устанавливается в различных конфигурациях.
Чувствительность каждого сонара различная. К примеру, передние ультразвуковые датчики на Camry могут определить препятствие на расстояние в 5 метров, в то время как задние сонары срабатывают с дистанции 1,5–2 метра. Но и этого вполне достаточно, чтобы предотвратить наезд на препятствие.
При обнаружении препятствия электронный блок активирует звуковое оповещение, которое усиливается (писк становится громче и чаще) пропорционально сокращающемуся расстоянию. Но важно учитывать, что датчик парктроника на Тойоте Камри в случае его загрязнения работает не так эффективно, и поэтому важно держать авто в чистоте.
В случае выхода сонара из строя стоимость его замены держится на довольно высоком уровне: оригинальный парктроник задний на Тойота Камри v40 обойдётся автовладельцам в сумму порядка 10 тысяч рублей за один датчик. Аналоги обойдутся значительно дешевле (от 1,5 до 5 тысяч рублей), но их работоспособность весьма сложно гарантировать. К тому же стоит учитывать, что уровень чувствительности неоригинальных датчиков может быть сильно занижен, а это сделает работу парктроника малоэффективной.
Как включить парктроник на новой Камри
Новое, 7 поколение Camry отличается высокой технологичностью и удобством. Но в изменившемся интерьере многие владельцы авто буквально теряются в многочисленных кнопках и переключателях, и порой не знают как включить парковочную систему.
Кнопка парктроника на Тойоте Камри 50 расположена с левой стороны от рулевой колонки. В этом блоке находятся 3 кнопки, и отвечающая за работу парковочной системы расположена правее остальных. Парковочная система активируется нажатием одной кнопки, причём активны становятся сразу все установленные в системе датчики.
Если при нажатии кнопки включения сонаров на Тойоте Камри парктроник постоянно пищит, это свидетельствует о выходе из строя одного или нескольких сонаров.
Кнопка включения парктроника на Тойота Камри v50
Проверить их работоспособность можно при помощи компьютерной диагностики — она позволяет за несколько минут выявить неисправность.
Причины повреждения парковочных датчиков
Довольно часто парктроники не работают на Тойоте Камри в 40 из-за механических повреждений. Это связанно с их расположением, делающим датчики весьма уязвимыми в случае наездов на препятствия. Причём ситуация с авто этой марки в других кузовах полностью аналогична.
Кроме этого, встречаются следующие неисправности в системе:
Нередко также причина неисправности кроется в сгоревшем предохранителе. Поменять его несложно — предохранитель парктроников на Тойоте Камри 50 расположен в салонном щитке. Для доступа к нему необходимо снять пластиковую накладку, расположенную внизу и слева от руля — под ней скрывается группа предохранителей, отвечающих за работу практически всех систем авто.
Щиток с предохранителями парктроника на Тойота Камри 50
При выходе из строя одного датчика парковочная система не перестаёт работать, но при включении будет активироваться звуковая сигнализация. И если на Тойоте Камри пищит парктроник после включения, то это является первым признаком выхода сонаров из строя. Устранить неисправность можно, только заменив неисправный датчик.
Для восстановления работоспособности парктроника после замены в ряде случаев требуется на несколько минут скинуть клеммы с аккумулятора.
Как заменить или установить датчик парктроника
В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.
Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.
Найти его можно двумя способами:
Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:
Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.
Схема расположения датчиков парктроника на Тойота Камри
В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.
Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.
Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.
Ремонт и замена датчиков на Toyota Camry
Как заменить или установить датчик парктроника
В случае выхода сонара из строя, восстановить работоспособность всей системы можно, только заменой неисправного датчика. В зависимости от версии блока управления, даже при нескольких неисправных датчиках парковочная система может работать, но при этом существенно снизится её информативность. Это может привести к столкновению авто с препятствием при парковке.
Поскольку стоимость бампера существенно выше стоимости датчика, оптимальным вариантом станет своевременная замена сонара при выходе его из строя. Чтобы быстро заменить датчики парктроника на Тойоте Камри, для начала вывить неисправный узел.
Найти его можно двумя способами:
Замена парктроников на Тойоте Камри 40 и 50 осуществляется в следующем порядке:
Подобным образом меняется задний парктроник на Тойоте Камри. Для замены передних сонаров снимать бампер необязательно — можно просто демонтировать пластиковые подкрылки, установленные в арках передних колёс.
Схема расположения датчиков парктроника на Тойота Камри
В случае повреждения электропроводки объем работ значительно увеличивается — ведь оптимальным вариантом становится замена всей проводки, от блока управления и до датчика. А для этого необходимо разобрать буквально половину салона.
Поэтому лучше доверить работу по восстановлению работоспособности парковочной системы специалистам. Особенно если машина находится на гарантии.
Также стоит учитывать и качество устанавливаемых запасных частей, лучшим выбором станет установка оригинала.
Не работает парктроник на Камри 40: признаки и диагностика
Исправный парктроник при включении издает однократный звуковой сигнал, оповещая водителя об активации датчиков. Если после включения зажигания или после нажатия кнопки активации системы парктроник не работает — ведет себя необычным образом: молчит, пищит беспрерывно или издает звуки непривычной тональности, значит, он вышел из строя.
Самый простой способ выяснить причину поломки и выявить неисправный элемент – это компьютерная диагностика. Можно обратиться в официальный сервис или на СТО, а можно провести диагностику самостоятельно: для этого понадобится сканер, считывающий ошибки и мануал с расшифровкой кодов.
Есть и другие способы определить поломку. Диагностика начинается с определения элемента, который вышел из строя. Это может быть любой из элементов парктроника:
Если при включенном зажигании парктроник не «подает признаков жизни», не запускается после нажатия кнопки, то с большой вероятностью проблема кроется в перегоревшем предохранителе. Его замену произвести не сложно – он расположен в салоне на щитке, который можно найти под накладкой из пластика слева ниже руля. В случае если замена предохранителя не решила вопрос, то проблема нужно искать дальше в проводке или в самом блоке управления.
Если при включении парктроник издает многократные сигналы, значит сломан один или несколько датчиков. У Тойоты Камри, в отличие от других автомобилей этого класса, есть функция самодиагностики парктроника. Если при включении системы до переключения на заднюю передачу после однократного сигнала звучит:
Центральные задние датчики включаются только после переключения на заднюю передачу, и их сигнал звучит иначе.
