Как определить неисправную катушку зажигания.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Периодически, здесь, на этом ресурсе, особенно у неопытных владельцев, возникает вопрос как определить неисправную катушку зажигания.
И начинаются советы, как правило…
Сними разъемы катушек по очереди — так и определишь.
Сразу скажу — этот совет вредный, так как могут запросто вылететь драйвера в ЭБУ.
Правильно надо советовать — снимать разъемы с форсунок, это ничему не сможет навредить.

Сегодня у меня заняло ровно 5 минут на определение неисправной катушки и 5 минут на её замену.
Утром запустив двс прогреваться стал смахивать щеткой листья с лобового и обратил внимание, что двс работает как-то не так.
Сев за руль увидел, что обороты не прогревочные и двс явно троит, а также МИГАЕТ chek-engine.
Попробовал прогазовать до 4000об/мин пару раз. Двс заработал нормально, chek-engine погас.
Так как свечи иридий и прошли около 15ткм сразу подумал, что хандрит какая-то катушка.
Открыл капот проверил разъемы — всё нормально.

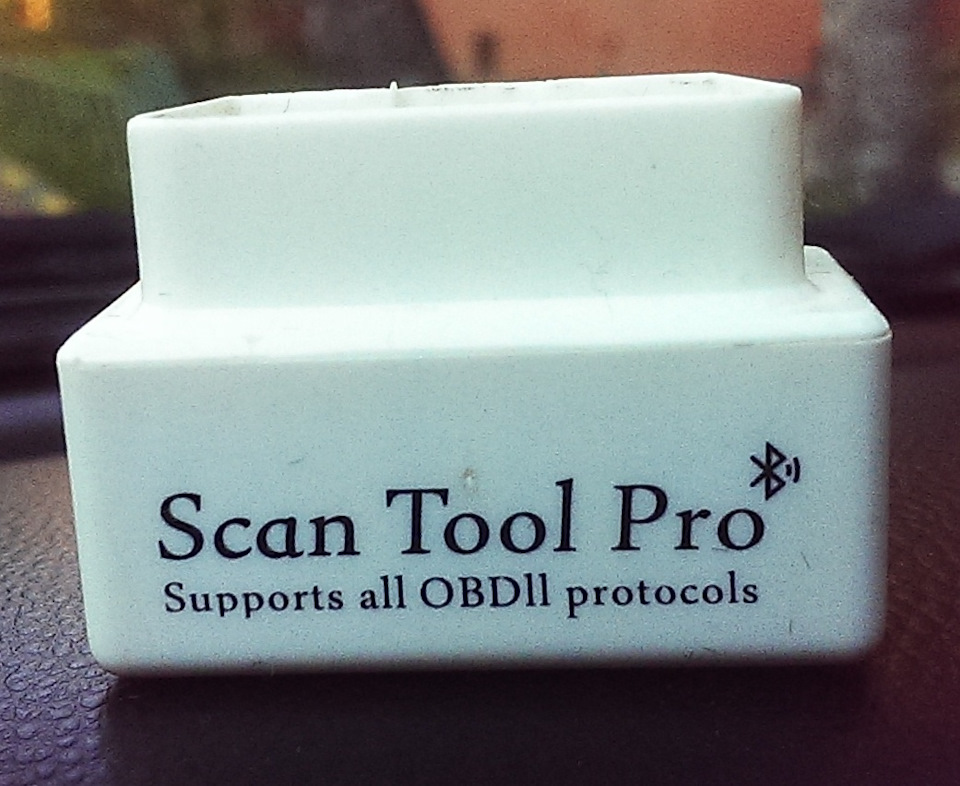

Подключил ScanToolPro,

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Включил на планшете Torque.

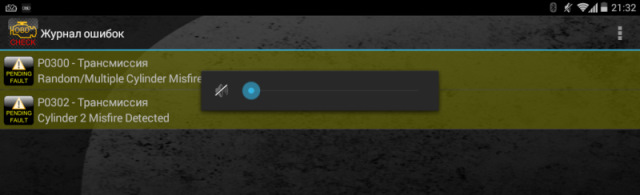

Диагностика выдала две записанные в память ошибки.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Достал из багажника запасную катушку, купленную у Вадима еще года 3 назад и заменил катушку 2 цилиндра.
Весь день ездил — не троило ни разу.
Вот как то так.

Источник

Как на nissan note определить какая неисправна катушка зажигания

Говорят, что подобные неисправности попадались уже у многих, ну а мне впервые. И сначала не понял в чем основная причина, пошел по пути проторенному: решил, что в неисправности виноват блок управления и его надо менять. Бред! Неграмотность! Но что делать, рассказываю как есть, хотя признаваться в этом немного стыдно (тут идет вымученная улыбка)…

Просто еще раз получил от жизни шлепок по затылку и понял: «Учиться, учиться и еще раз учиться, как завещал дедушка Ленин». Да, конечно, можно оправдываться тем фактом, что эта машина не профильная, многих тонкостей и нюансов не знаю, но закон Ома еще никто не отменял! Короче, не учел некоторые моменты на этапе начальной диагностики и чуть не попал …

Итак, начну. Мотор как мотор, и даже ничуть не грязный, с таким работать намного приятнее, чем с моторами водителей-наездников, которые только «тапку в пол», а о техническом обслуживании даже не задумываются.

Ну, троит и троит, не вопрос, как говорится, подобного попадалось много (ЩА НАЛАДИМ?!).

С помощью осциллографа и индуктивного накладного датчика провел несколько замеров и даже не делая умной морды лица, быстренько нашел неисправные элементы. Ими оказались индивидуальные катушки зажигания, так называемые COP (Coil-on-Plug), и для полного подтверждения своего диагноза, я их демонтировал и проверил на столе.

Простую процедуру проверки (можно сказать «на коленке») такого типа катушек я уже описывал ранее в статье, кому интересно может посмотреть, почитать.

Мой диагноз подтвердился, и я вынес вердикт:
— У вас две катушки зажигания накрылись. Менять надо!

Менять, так менять, клиент не спорил, он стоял рядом и видел все этапы проверки. Своими глазами увидел, что две катушки не работают. Поехал, купил, привез, благо запчасти не дефицитные и во многих магазинах автозапчастей имеются в наличии. У него даже настроение поднялось, проблема-то плёвая, сейчас катушки поменяют и снова в путь!

На фото ниже момент работы. Не очень удобно подлезать к катушкам, сверху мешает корпус воздушного фильтра, надо снимать. Да, ох уж эти конструктора, все борются за компактность, напридумывают всякого, а нам руки ломать или полмашины надо разобрать, чтобы подлезть для диагностики или ремонта.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания
Устанавливая на место катушки, я посматривал в сторону Mitsubishi, которая стояла и ждала очереди на ремонт. Вот она-то профильная машина, с ней разобраться будет проще, чем с этим Ниссаном! Кто занимается авторемонтом знает, что если уж разделил для себя и сделал выбор: «Буду ремонтировать только определенный круг машин», то качество работы вырастает. Наш техцентр в основном делает автомобили Mitsubishi и Toyota, это «профильные», а вот остальные не по профилю ставим в конец очереди или запускаем когда есть «окно». Не хочу никому давать советов (это всегда дело гиблое и неблагодарное), но на мой взгляд заниматься только узким (относительно) кругом ремонтируемых автомобилей – это правильно. Посмотрите хотя бы на Дмитрия Юрьевича, ник mek, который стал реальным «гуру» по диагностике и ремонту Mitsubishi. Вот и буду к такому же стремиться …

Заменил катушки зажигания, запустил мотор – ну что, все отлично, работает как часики! И только-только повернулся к клиенту, чтобы сообщить ему об окончании работы, как двигатель вздрогнул, дёрнулся и … стал работать с перебоем. Стоп, глушим!

А клиент понурился. Понял, видимо, седьмым чувством, что так быстро ему из ремонта не уехать …тоже самое почувствовал и я. Расстроился, что тут говорить, это чувство тоже знакомо многим ремонтникам: «Победа близка, но пока не ухватить».

Самое время пощупать катушки, тактильно, говоря умными словами … Ну вот, одна из вновь замененных нагрелась сильней других, может бракованная попалась, или еще что? Жду, когда катушка остынет, подключаю осциллограф, снова завожу движок и внимательно смотрю управляющий импульс с ЭБУД на катушку, которая внезапно «вырубилась».

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания
Осциллограмма ничего хорошего не предвещала. Там, где должен быть НОЛЬ вольт, присутствовали 1.109в, т.е. транзистор в катушке зажигания не будет закрываться полностью, соответственно первичная обмотка катушки не будет отключаться, и в конце концов сгорит обмотка или транзистор. Первое и самое распространённое, что приходит в голову: «Виноват блок управления двигателем!», он же управляет подачей импульсов на катушки: когда нет явных причин, блок управления поставить под подозрение легче всего.
– Всё, приехали! Блок управления в ремонт, он виноват в перегорании катушек зажигания….
Хозяин автомобиля, совсем расстроился. Он стал расспрашивать, где взять новый МОЗГ для своего коня, сколько он (МОЗГ) может стоить и можно ли его отремонтировать.

Я позвонил классному спецу по Ниссанам, Ариду Омаровичу Гаджиеву, он тоже работает в Москве как и я, только в центре.
— Арид Омарович, а нет ли у вас нового блока управления или, может быть, сможете отремонтировать блок управления на Ниссан…
Вот нравятся мне «гуру авторемонта»! Тут главное их знать и не наглеть постоянными просьбами, если звонить, то редко, и говорить конкретно, по существу, иначе прослывешь пустобрехом.

Ну раз гуру по Ниссанам сказал в каком направлении копать, то без общей электрической схемы тут не обойтись. Смотрим, что нам говорит программа Мотордата:

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания
Это общая схема электрических соединений блока управления двигателем. Рекламировать не буду, но удобно, вся схема перед глазами.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания
Вот они, все массы катушек и блока управления.

Очень удобно, не надо лазать по страницам мануалов и искать нужные точки, тут надо только два раза мышкой щёлкнуть – появляется менюшка «Расположение»:

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания
Еще щелчок, и открывается полная картина всех точек соединения с массой:

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания
Спорить не буду, МОТОРДАТА сэкономила мне время!

Теперь тестер в руки и вперед на Ниссан.

Дальнейший анализ выявил много интересного. Некоторые МАССОВЫЕ соединения имели явные следы окисления, а другие были просто не достаточно сильно притянуты! Просто какая-то «масса МАССОВЫХ неисправностей. ». Короче, нонсенс!

В завершении хочу обратить ваше внимание, что в интернете огромное множество автомобильных форумов с еще большим количеством разных советов, полезных, бесполезных и самое обидное, вредных. Мне стало интересно, и я «пробежался» некоторым из таких форумов, и прочитал что советуют при данной проблеме, т.е. в случае перегорания катушек зажигания на Ниссане Ноут. Вот что там было написано:
«Батенька, я ремонтами занимаюсь не первый год, так что скажу, что у вас на вашем ноуте катушки горят из-за плохих свечей зажигания! Меняйте и не парьтесь!».
Другой подтвердил: «Катушки вылетают из-за неправильных или неисправных свечей и неисправных ВВ проводов. ».
Как обычно на таких форумах, возник зубовный скрежет: «Откуда на ноуте высоковольтные провода. Ты хоть раз видел этот мотор. Там только сигнальные. ».
Один раз проскользнул совет «проверить массу», но автора поста засмеяли: «хрена её проверять, причем тут масса и «катушки горят».
Многие сторонние советы заведут в такой тупик, что для выхода из него потратишь деньги, время и нервы. Так что, «надо отбирать зерна от плевел»! Информации разной море, и я так решил для себя, если и буду что-то в сети смотреть касаемо Ниссанов, то только статьи Арида Омаровича (пригодится). На Ниссанах многие проблемы возникают именно из-за плохой массы.

Рассказать постарался подробно как смог. Теперь вы знаете еще одну причину «почему горят катушки зажигания».

Источник

Как проверить катушку зажигания

Принцип работы катушки зажигания

Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Катушка зажигания предназначена для создания высокого напряжения из низкого. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Сопротивление первичной обмотки составляет 0,2–3,0 Ом, вторичной — 5–20 кОм. Соотношение витков первичной и вторичной обмоток (коэффициент трансформации) составляет 1:100.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Причины неисправности катушек зажигания

Симптомы неисправности катушки зажигания

Неисправность может проявляться следующим образом:

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Цифры приблизительно будут такими:

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Ноль означает, что в катушке внутреннее короткое замыкание. Чрезмерно высокое сопротивление означает, что в катушке обрыв. Дважды все проверьте, сравните измерения с исправной катушкой.

Проверка вторичной обмотки катушки с диодом

Если в катушку зажигания встроен высоковольтный диод для подавления искры, невозможно измерить сопротивление вторичной обмотки.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Все просто.
Если есть у вас старый горелый желательно сильно прогорелый ЭБУ то необходимо сделать искувственный пейзаж. Или искувственный ландшафт.
Берете силиконовый герметик и размешиваете его с марганцовкой кристалической.
Отливаете пластину толщиной с 2 самциметра и площпдью с ЭБУ — горелый.
Так же делаетет с медным купоросом или лучше со стружкой разных металлов.
Получается две пластины по 2 самциметра кажная.
Теперь берете свое (только свое горелое ИБУ) и делаете так кладете пластину с металами вниз над ней кладете на нее микроконстролер ЭБУ — горелый а над ЭБУ кладете следующий марганцевый слой. Можете наоборот слои переменять местами. Выточку можете заделать под контакты ИБУ.
Так теперь кладете с самого с верьху металическую пластину на которую крепят ЭБУ ушами вниз.
То есть как бы под пластину можно карандашик просунуть как пагода. Самая верхняя часть ландшафтного дизайна.
Все просто.
Так теперь пилете крышку ЭБУ на 4 части крестиком 4 четверти ту что над контактами в пазы накрывается. И кладете их в том же порядке над донышком металическим.
Если не хотите пелить то кладите ее вних под ландшафт. А с Верху возъмите у себя бумажный покет и обваляйте его в клею а на клей положите стружку металла пакет расправлен и засох. Ставте его дном к верьху с верьху будет глушитель-фильтр.
Все Ландшафт готов. Называется ландшафт UMP ну по крайней мере не UAC этож уш точно (проверенно).
Все ставьте лайки и лайбы пишите письма соблюдайте права на дорогах. Слушай нутк просто ААЗИС!

как на nissan note определить какая неисправна катушка зажигания. Смотреть фото как на nissan note определить какая неисправна катушка зажигания. Смотреть картинку как на nissan note определить какая неисправна катушка зажигания. Картинка про как на nissan note определить какая неисправна катушка зажигания. Фото как на nissan note определить какая неисправна катушка зажигания

Источник

Как проверить катушку зажигания

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100. 150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30. 50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. 3,5 Ом, а вторичной — 6. 15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.
