Углы установки передних колес

Углы установки передних колес Иж Ода

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

При этом угол продольного наклона оси поворота увеличится на 0°52′ (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Источник

Развал схождение колес своими руками.

Доброго времени.
Давно поставил себе цель, научиться крутить сход развал своими руками. Надоело каждый раз отдавая деньги в сервисе за данную процедуру еще и добиваться что бы сделали нормально, а не — И так сойдет, жрать резину не будет.
Изучив данный вопрос, приготовил все необходимое:
1) Изготовил спец линейку для удобного замера схождения
2) Лазерный уровень или отвес, для регулировки развала
3) Обычная линейка, рулетка.
4) Калькулятор
5) Таблица брадиса тангенсы
6) Ровная поверхность или пол в гараже.

Сначала регулируем развал.
Ставим машину на ровную по уровню поверхность. Используя отвес или лазерный уровень, вымеряем линейкой и высчитываем разницу между верхней точкой колесного диска и нижней точкой. Прокатываем машину для проворота колеса на 90° и проводим замер еще раз ( это исключит погрешность при кривых дисках )
Переводим полученные значения в миллиметрах в градусы. Для этого, полученный результат в мм, например 7мм делим на диаметр диска в мм, у меня 14 диски, диаметр по ободу 390мм. Итак: 7÷390= 0.0179. Открываем таблицу брадиса тангенсы и находим там близкое этому значение. В данном случае, при разнице на ободе диска в 7мм, угол развала колеса будет 1°1мин. Я изначально хотел получить отрицательный развал передних колес 1°, поэтому данный результат мне подходит. Прокатываем автомобиль вперед назад для проворота колес на полный оборот, проводим контрольные замеры. Если ничего не сбилось, то затягиваем окончательно развальные болты. Ради интереса провел такие же замеры на задних колесах при стоковом мосте 2126, угол наклона каждого из колес составил 2мм, это угол наклона примерно 17-20минут.

Регулировка схождения.
Как правило, схождение на заднеприводных автомобилях выставляется положительным 3-5мм, т.е передняя часть колес направлена внутрь, для переднеприводных схождение отрицательное.
Для данной процедуры я изготовил спец линейку, для замера разницы схождения по ободам дисков. Изготовлены наконечники из фторопласта, что бы не царапало диски. Линейка раздвижная и способна проводить измерение как с внутренней части диска, например с ямы или подъемника, так же и по внешней части диска, например для использования на земле или полу без ямы.
Замеряем разницу между передней частью диска и задней, регулирует схождение на рулевых наконечниках. Я выставил положительное 5мм. Прокатываем машину вперед назад для снятия напряжения в подвеске и проверяем не ушли ли регулировки. Если все ок, контрим гайки на рулевых.

В общем по результату регулировок мои настройки :
Развал отрицательный 1°, схождение положительное 5мм.
Управляемостью доволен.

Источник

15.2 Углы установки передних колес

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

При этом угол продольного наклона оси поворота увеличится на 0°52′ (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку (см. «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение регулируется вращением внутренней рулевой тяги за лыски при отпущенной контргайке наружного наконечника рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Источник

иж ода развал схождение по каким параметрам

Углы установки передних колес

Углы установки передних колес Иж Ода

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

При этом угол продольного наклона оси поворота увеличится на 0°52′ (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Углы установки передних колес Иж 2126

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

При этом угол продольного наклона оси поворота увеличится на 0°52′ (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку (см. «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение регулируется вращением внутренней рулевой тяги за лыски при отпущенной контргайке наружного наконечника рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

15.2 Углы установки передних колес

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

При этом угол продольного наклона оси поворота увеличится на 0°52′ (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку (см. «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение регулируется вращением внутренней рулевой тяги за лыски при отпущенной контргайке наружного наконечника рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

15.2. Углы установки передних колес

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

При этом угол продольного наклона оси поворота увеличится на 0°52′ (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку (см. «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение регулируется вращением внутренней рулевой тяги за лыски при отпущенной контргайке наружного наконечника рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Ремонтируем ИЖ-2126, 2717 ОДА

Углы установки передних колес

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

Рис. 1. Угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

При этом угол продольного наклона оси поворота увеличится на 0°52′ (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку (см. «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение регулируется вращением внутренней рулевой тяги за лыски при отпущенной контргайке наружного наконечника рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Источник

Сход-развал

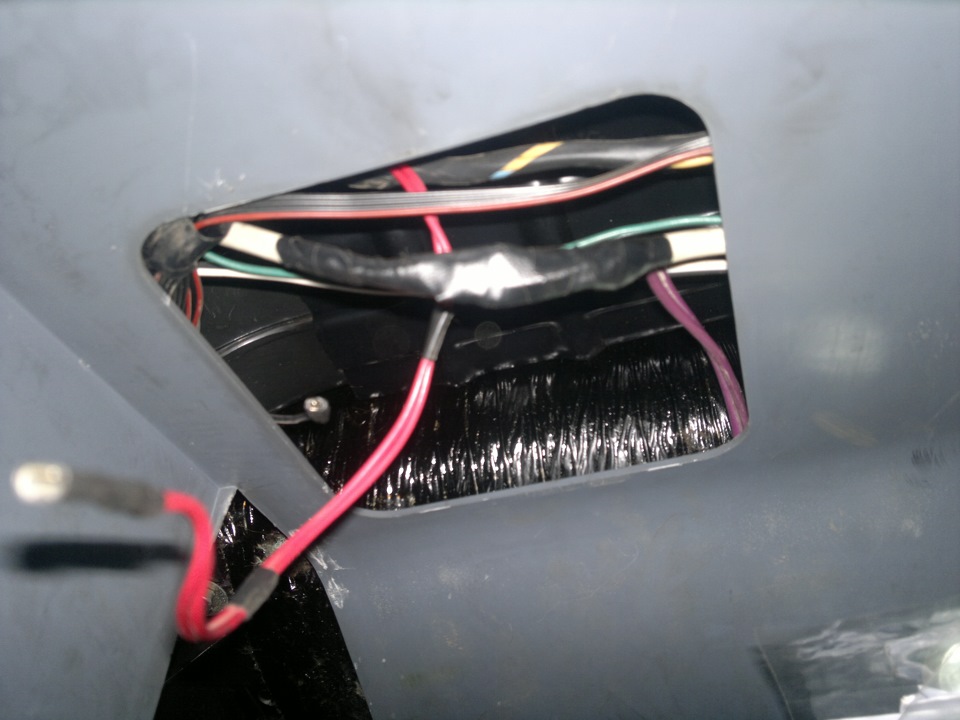

Вчера купил датчик включения вентилятора на 99°, поставил, но что то мне не нравиться что он включается так поздно, поэтому сегодня поехал за новым на 87°, за одно прикупил омывайки, приехал на работу, а работы то и нету( ну тем то лучше) я начал делать свою ласточку) поставил датчик, снял бачок омывателя, положил на батарею что бы лёд растаял) пока ждал когда освободиться подъёмник решил подключить активаторы которые поставил ещё на этапе сборки, но время на подключение не хватило) подключил проводку,

понял что на одной двери полярность перепутал, и самый облом в том что когда активаторы ставил тяги не правильно поставил, пришлось разбирать двери и переделывать тяги, ну ничего всё сделал, собрал и занялся всё-таки сход-развалом.

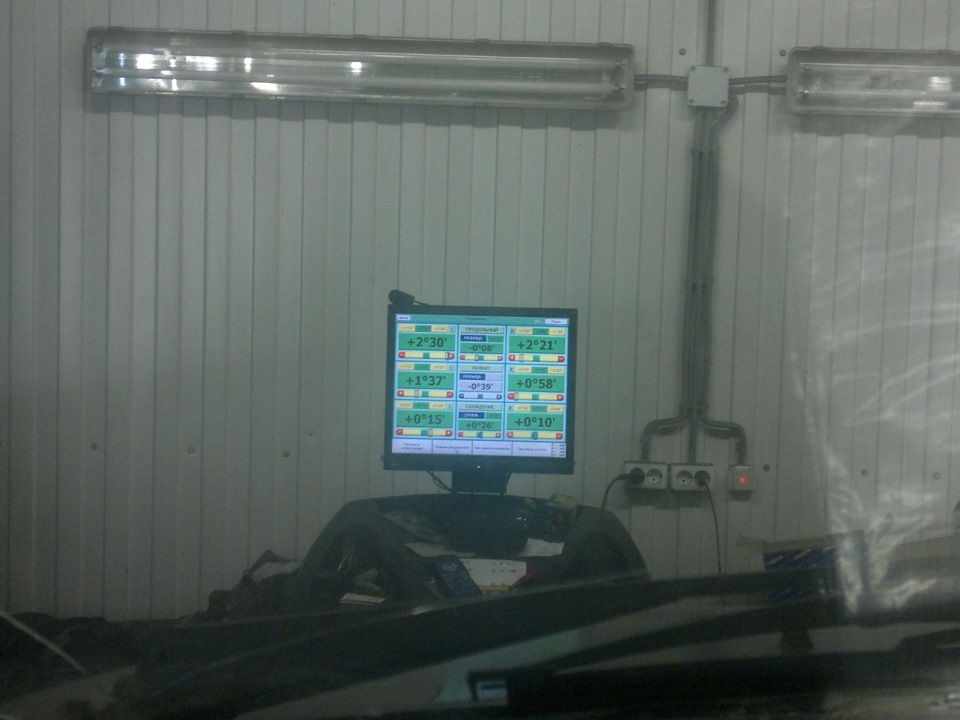

Накинул аппараты, настроил всё и вот что он мне говорит:
