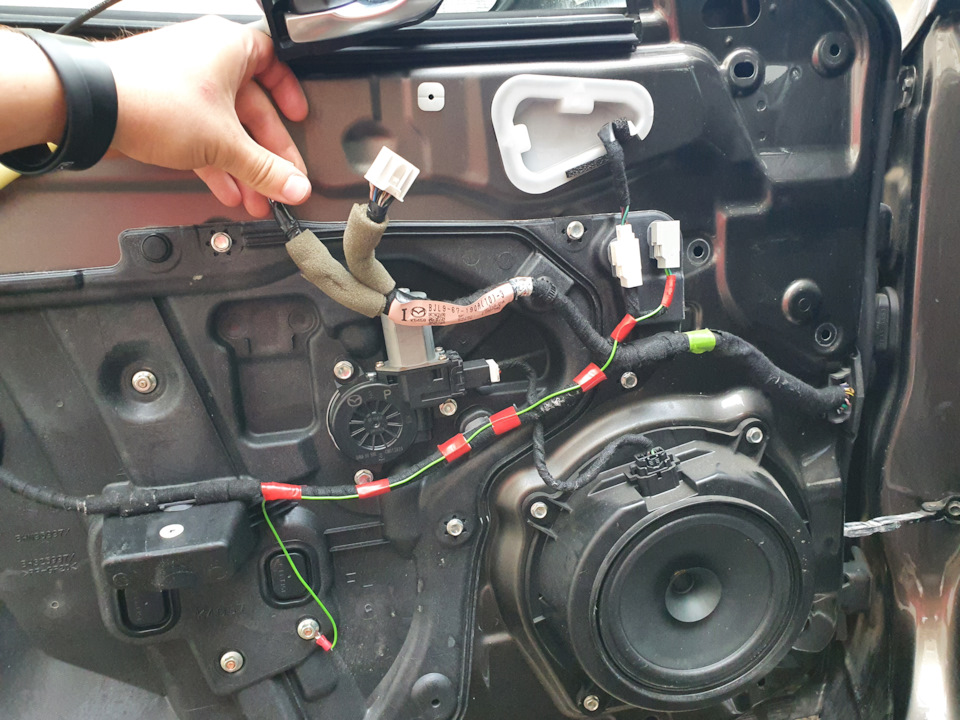

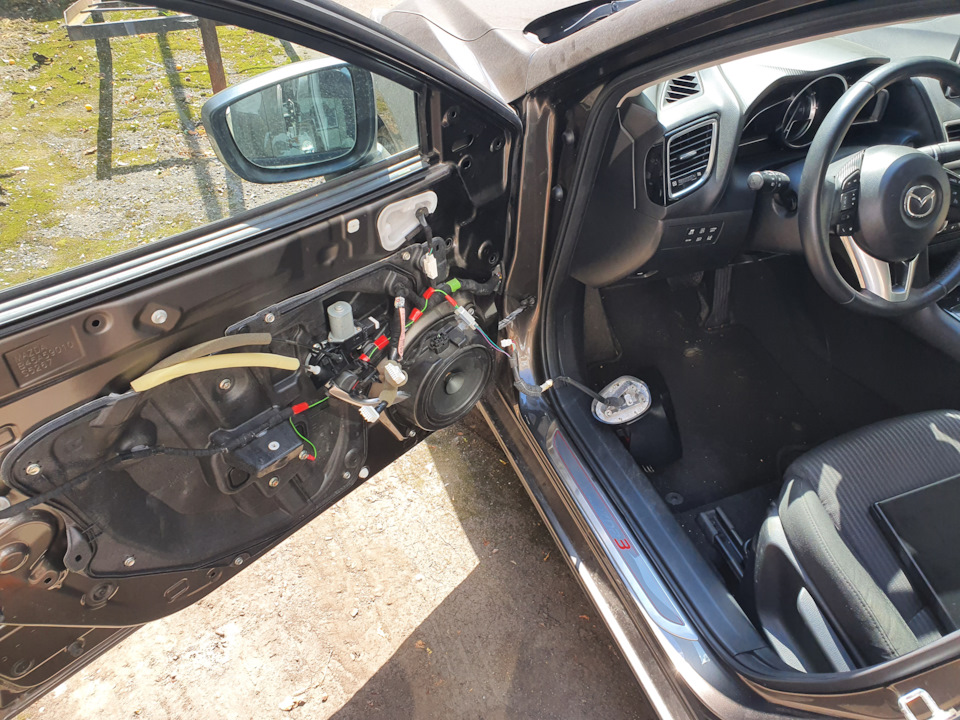

Потом разбираем обшивку дверей, и в проводке на мертвые зоны обрезаем минусовой провод и выводим его на корпус двери. Так как согласно американскому мануалу подключение BSM и европейской RVM отличается, у нас с завода проводка заточена под RVM. BSM в данном случает требует небольшой доработки.
Далее беремся за активацию данной системы в блоке IC строке 720-04-21 в столбце B1 ставим эти значения b5 = 1, b4 = 0. Ура система активирована.
Но как оказалось рано радовался, при просторном прогоне через форскан выскочило 2 ошибки по правому и левому индикатору в зеркалах, я понял что что-то не то. И тут я вспомнил что Сергей описывал подобную ситуацию, еще раз внимательно пересмотрев его запись, я понял что нужно поменять местами + и — провода индикатора мертвых зон.
Подключил обратно форскан, убрал ошибки и о чудо, все заработало. Ошибки пропали и при запуске авто индикаторы на пару секунд загораются, система так сказать проводит опрос на работоспособность.
Тестить сразу не стал, так как поздно, да и устал, пол дня вокруг машины. Надеюсь завтра будет все как надо. )))).
Строго прошу не судить. Писал как мог. )))
Если что, имеестся второй комплект проводки под задний бампер для датчиков. Если кто захочет такое сделать, могу продать, ну и помочь с установкой.
Доукомплектация автомобиля системой BSM (RVM+RCTA) Часть 1
О системе BSM (RVM+RCTA) на оф. сайте Мазды.
Видео от Мазды о BSM.
Видео от Мазды о RCTA.
Тут я загорелся идеей установки этой системы. Для установки BSM нужно было купить:
1. Собственно сами радары (они, в отличии от RVM одинаковые на левую и правую сторону).
2. Проводку в задний бампер
3. Внешние зеркала с индикацией
4. Блок кнопок с кнопкой для выключения BSM
Дальше я взялся искать проводку. Их как обычно бывает много разных модификаций в зависимости от начинки автомобиля (Парктроники, АКЕ, BSM, RVM). Я искал любой вариант для седана, который поддерживает BSM, так как мне они все подходили:
Hatch:
BHP1-67-150A — W/O Parking Sensors, W/AKE, W/BSM, Australia
BHV9-67-150 — W/Parking Sensors, W/AKE, W/BSM, Australia
BHW1-67-150 — W/Parking Sensors, W/O AKE, W/BSM, Australia
Sedan:
BHN2-67-150A — W/O Parking Sensors, W/AKE, W/BSM, Australia
BHV8-67-150 — W/Parking Sensors, W/AKE, W/BSM, Australia
BJF5-67-150 — W/Parking Sensors, W/O AKE, W/BSM, Australia
Зеркала… Их я начал искать ещё раньше для RVM на allegro.pl. У нас, как обычно, разборщики ломят за них цены гораздо выше. На аллегро нашёл правое зеркало за 200 PLN в цвет, а вот левое никак не мог найти по такой цене и в цвет. В результате плюнул и взял за 300 PLN другого цвета (понимая, что надо будет просто переставить крышку с моего зеркала на новое и это не будет проблемой). Суммарно 4047 грн (10 784 руб) за пару с доставками.

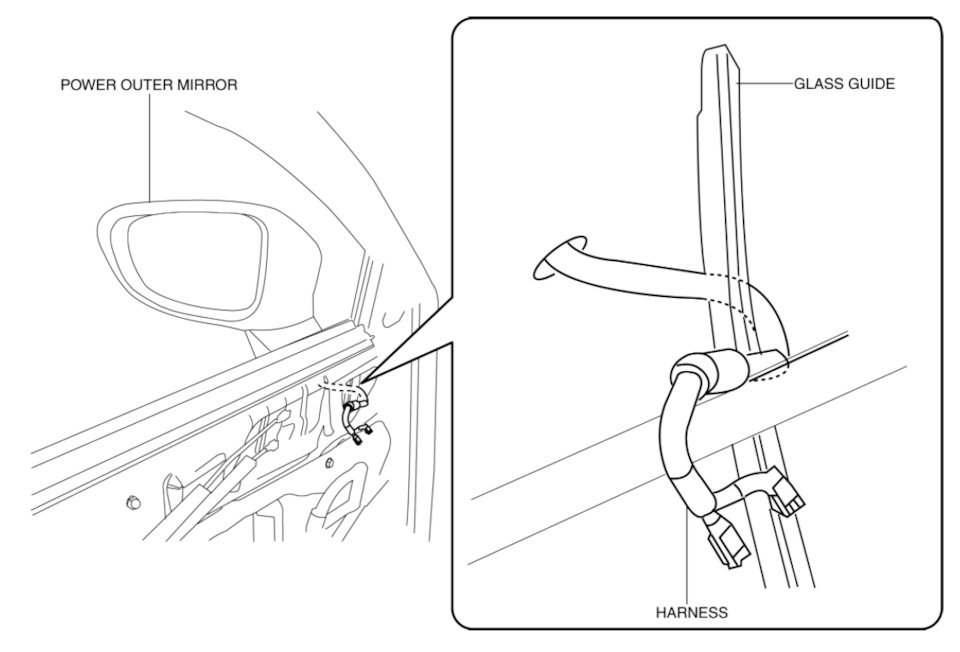

Делали по инструкции из сервисного мануала.
UPD: Ссылка на EuroESI, где есть также инструкция по разбору именно мексиканской версии

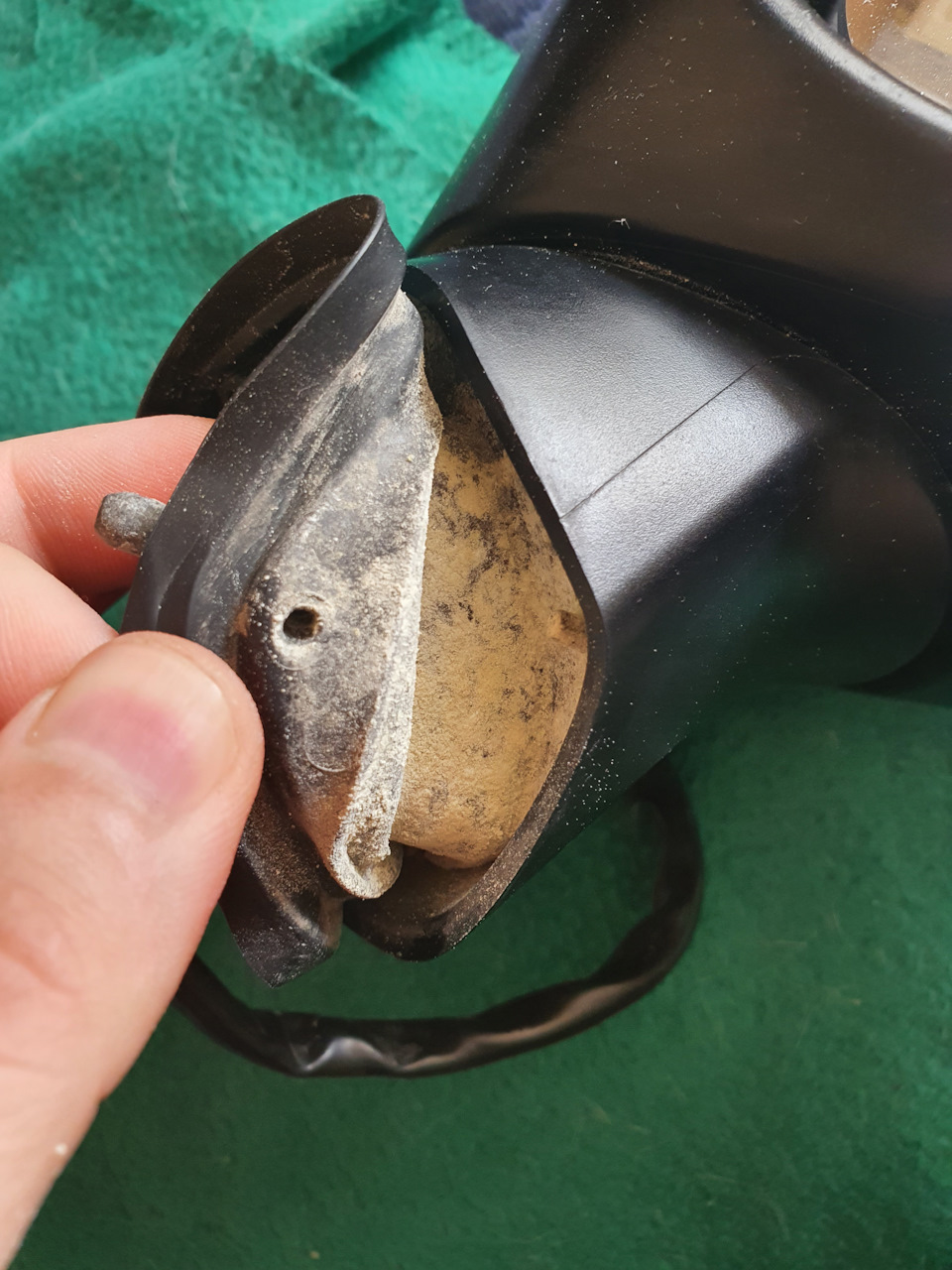

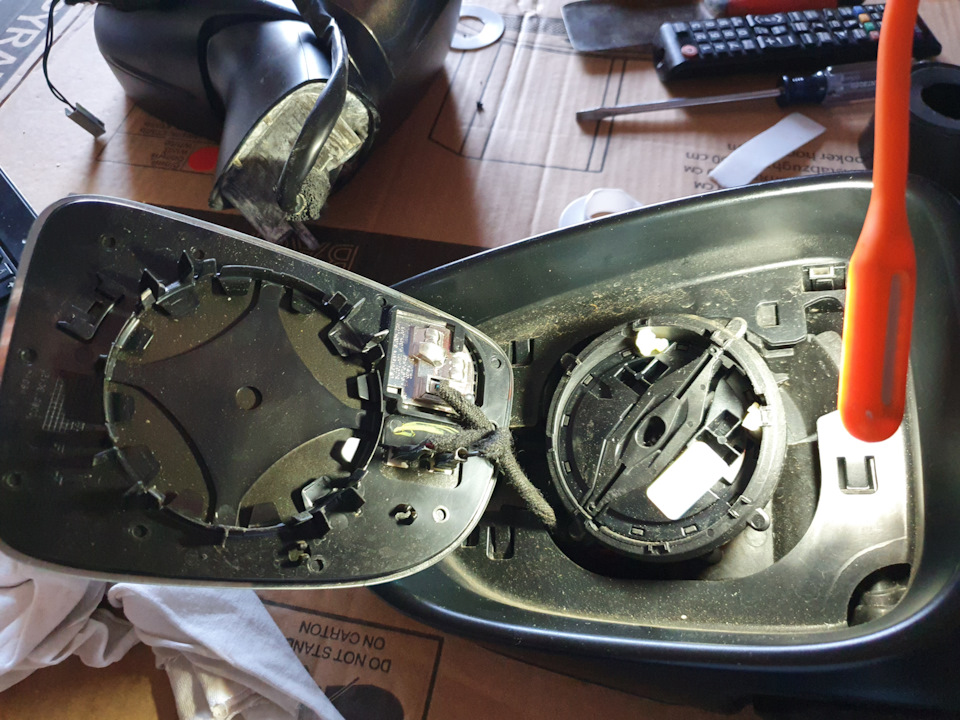

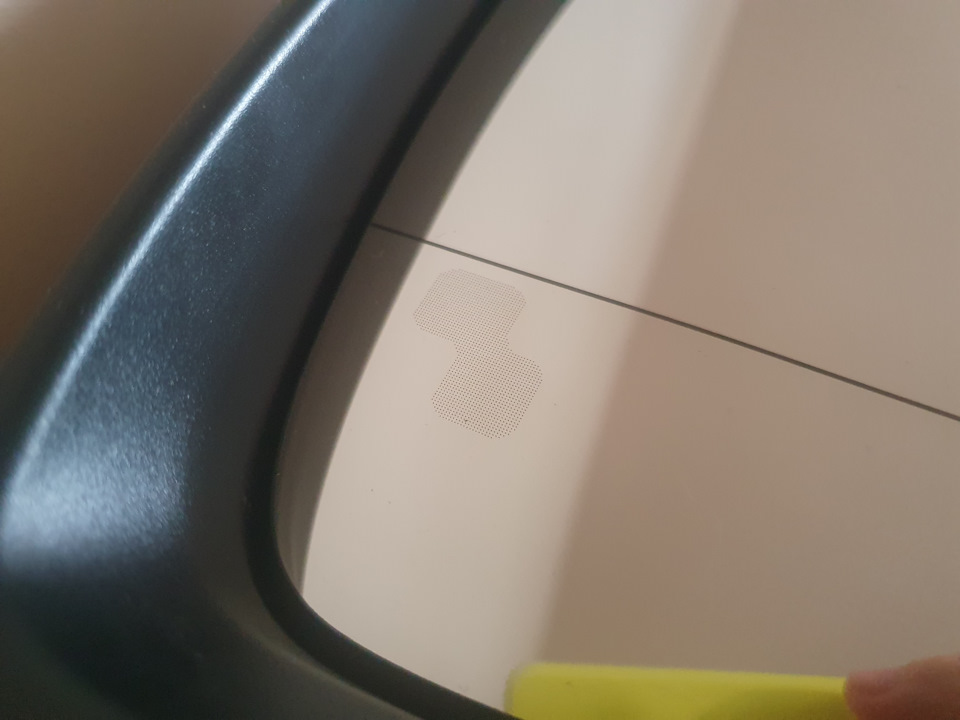

Взяли домашний фен и немного погрели внутри, но после снятия стекла никак не удавалось снять саму крышку. Всё было как-то вовсе не так как нарисовано в инструкции. Да и само стекло снялось как-то довольно легко и непонятно зачем там вообще было что-то греть.
Я поспешил похвалиться Роме, который сообщил, что зеркало не такое как стоит на наших автомобилях. Скинул фотку стекла сзади и я понял, что у нас именно такой тип как в сервисной инструкции. Тут я запереживал что это я такое купил. Сразу начал думать, что это какая-то китайская подделка. Сняв крышку, я так же понял, что у неё крепления совсем другие и её хрен переставишь с моего оригинального зеркала.

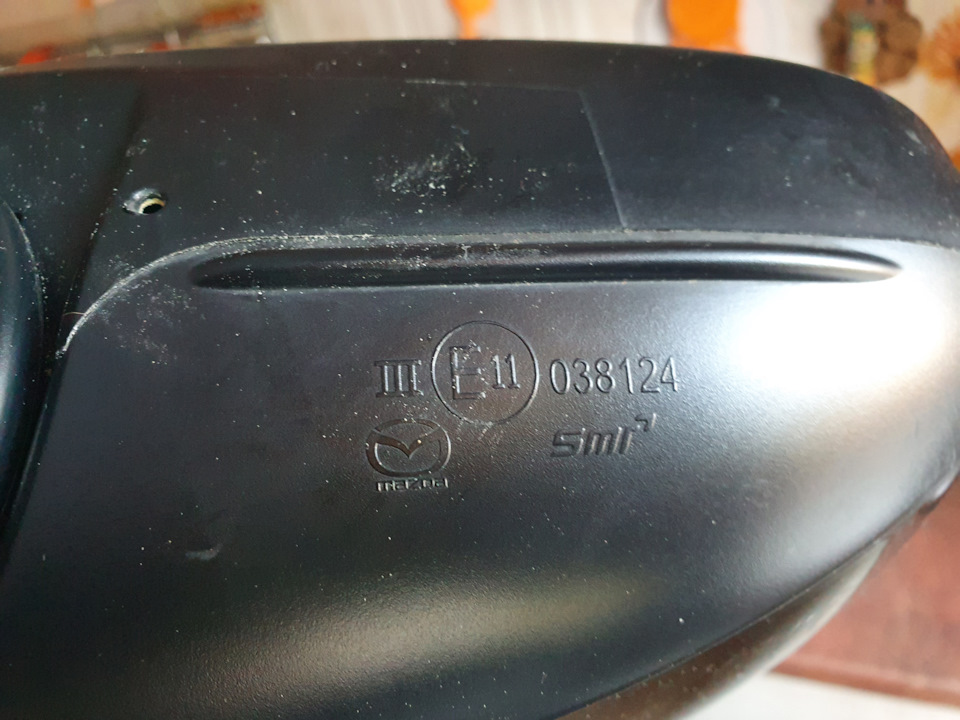

Рома тогда сказал глянуть на надпись внизу на корпусе, где на этом зеркале было написано SMR, в отличии от родных зеркал, где такой надписи не было.
+ на всех элементах зеркала были номера, которые существенно отличались по стилистике от номеров, которые использует Мазда. Это было очередным подтверждением того, что я купил какую-то херню. Но что было странно — так это то, что я купил эти зеркала у разных продавцов. Неужели они оба продавали китайские подделки?
Следующие пару дней меня не покидала мысль о этих зеркалах и я пытался найти объяснение этому. В кратце, это оказались родные зеркала с Мазд, которые производятся в Мексике для рынка Европы (Мексиканская сборка бывает как для США, так и для Европы).
Тогда я нашёл сайт производителя этих зеркал — www.smr-automotive.com/en/products, на котором среди прочего указано, что они производят товары для Мазды.
Каталожные номера этих зеркал:
Левое:
Корпус с начинокой — BJT7-69-181A
Стекло — BJT7-69-1G7 (UPD: у меня появились сомнения, что это именно тот номер, что у меня. Так как это номер для Америки, а там зеркала вроде как с приближением и без вертикальной полоски. Откуда взялось зеркало с мексиканским креплением но европейского типа — без понятия. Номера не знаю)
Крышка (не того цвета что надо) — BJS9-69-1N7-50
Правое:
Корпус с начинокой — BJT7-69-121B
Стекло — BJT7-69-1G1 (UPD: у меня появились сомнения, что это именно тот номер, что у меня. Так как это номер для Америки, а там зеркала вроде как с приближением и без вертикальной полоски. Откуда взялось зеркало с мексиканским креплением но европейского типа — без понятия. Номера не знаю)
Крышка (Titanium Flash) — BJS9-69-1N1-53

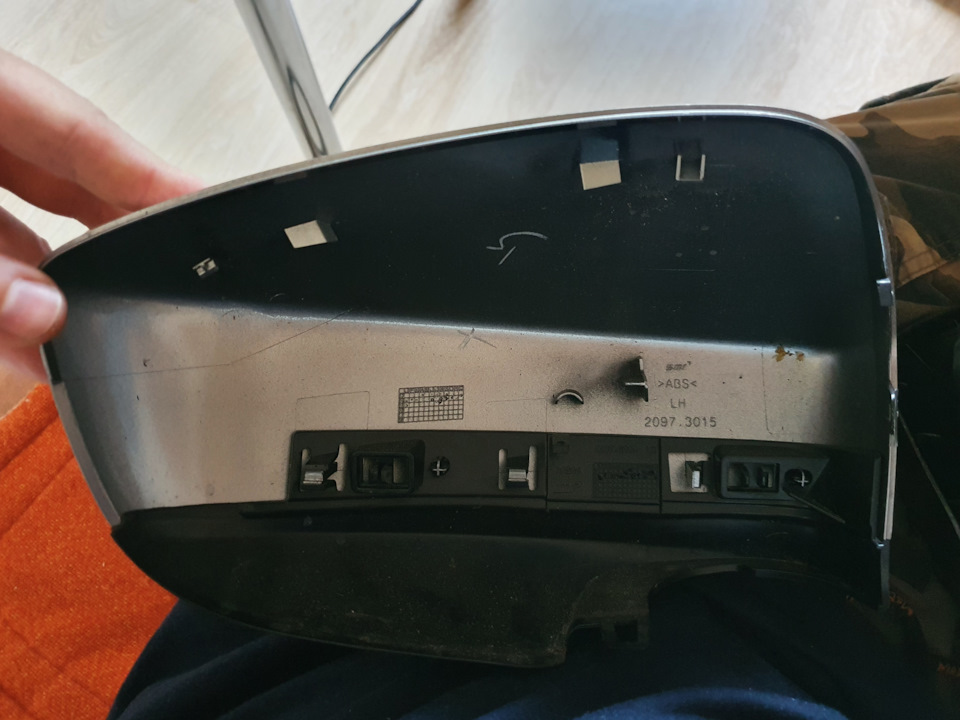

Успокоившись, что это оригинальные зеркала, я переставил правое зеркало, которое было в цвет, а левое решил перекрашивать. Установка зеркал — довольно простая задача. Надо снять карту дверей, для чего открутить два шурупа возле ручки открывания дверей и под резинкой в подлокотнике. Тогда надо просто отцепить карту, которая крепится на защёлках. Можно отсоединить разъём кнопки стеклоподъёмника, чтобы отложить карту подальше. Дальше надо открутить три болта, которыми крепится зеркало и вытянуть его наружу, при этом обратив внимание на то как проведена проводка, так как она там идёт специфическим образом, и при установке нового её надо провести таким же путём, что немного не просто.
Дальше мне пришли радары и проводка со США.

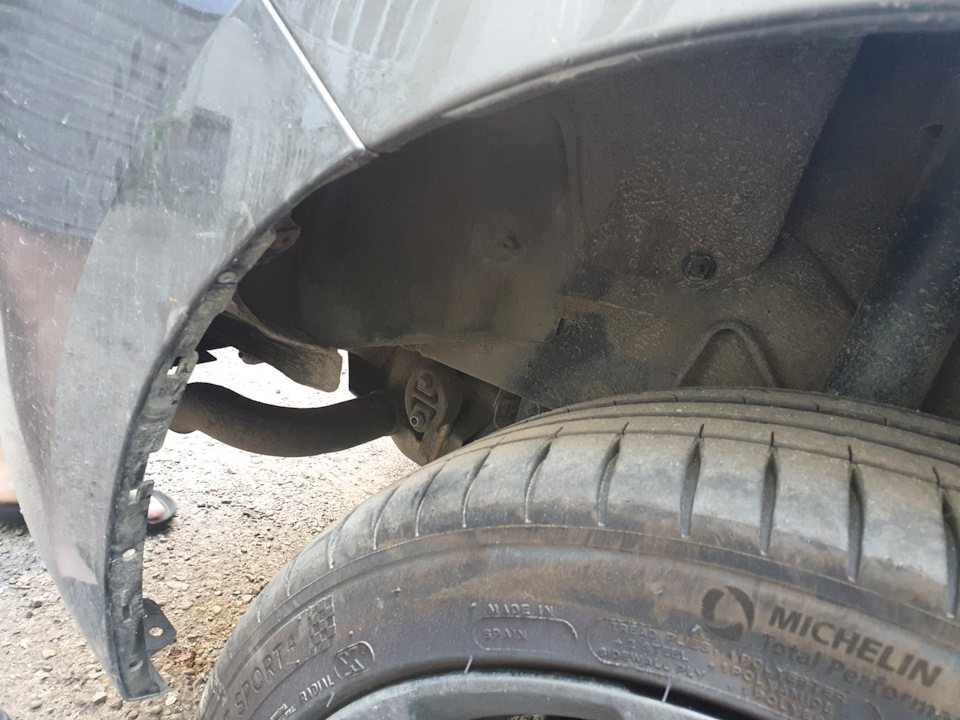

Тогда я поехал опять к отцу и мы принялись за установку радаров. Для этого надо снять задний бампер, что в свою очередь требует снятия задней части подкрыльника, задних фонарей. Подкрыльники в принципе снимаются довольно просто, но легче поднять немного автомобиль домкратом, чтобы легче было откручивать болты и пластиковую гайку.
Фонари же снимаются не очень очевидно на первый взгляд. Надо открутить три болта за обшивкой в багажнике и тогда тянуть его на себя (делали всё по сервисной инструкции). Сперва думали, что там есть одно крепление в дальнем углу фонаря, которое не даёт её снять, но погуглив немного поняли что надо просто немного больше усилия приложить и расшатать её. В дальнем углу она держится просто на крюке пластиковом.
Сперва я не понимал зачем нужна проводка в бампере у меня, если у меня нет ни АКЕ, ни парктроников, ни RVM/BSM, но по каталогу какая-то проводка там есть. Спросив у Ромы, он сказал, что там подключена задняя ПТФ. Это сразу же дало понять что придётся комбинировать две проводки в одну, так как в США нет задней ПТФ, и в проводке конечно же нет нужного разъёма.
Если бы не земля, всё было бы довольно просто — переставить терминалы из старого разъёма в новый и смотать их вместе. Но учитывая, что в новой проводке земля уже использовалась для радаров — пришлось совмещать эти провода. Мы пошли сложным путём и размотали проводку до места соединения двух проводов земли, которые шли от радаров в разъём.
Доукомплектация автомобиля системой BSM (RVM+RCTA) Часть 2

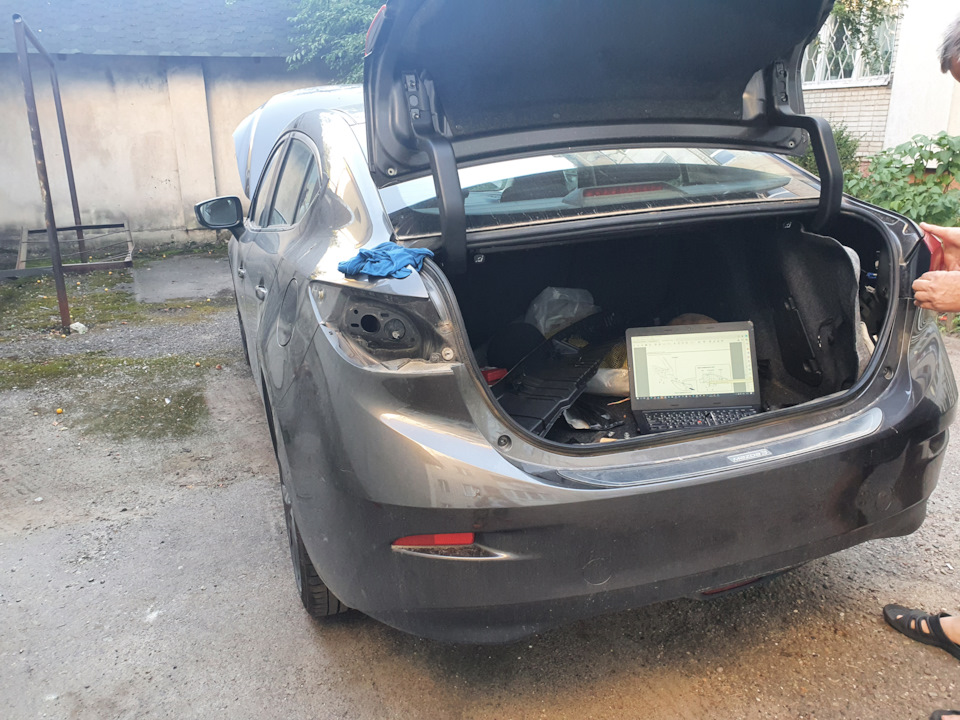

Приехав на следующий день опять к отцу мы взялись сперва за проверку самого простого — ПТФ. Немного поэкспериментировав, поняли, что я вечером просто не до конца вставил штекер в разъём в заднем бампере. Так что одной проблемой стало меньше. Соответственно это дало так же понимание того, что землю мы всё-таки соединили нормально, иначе ПТФ не работала бы.

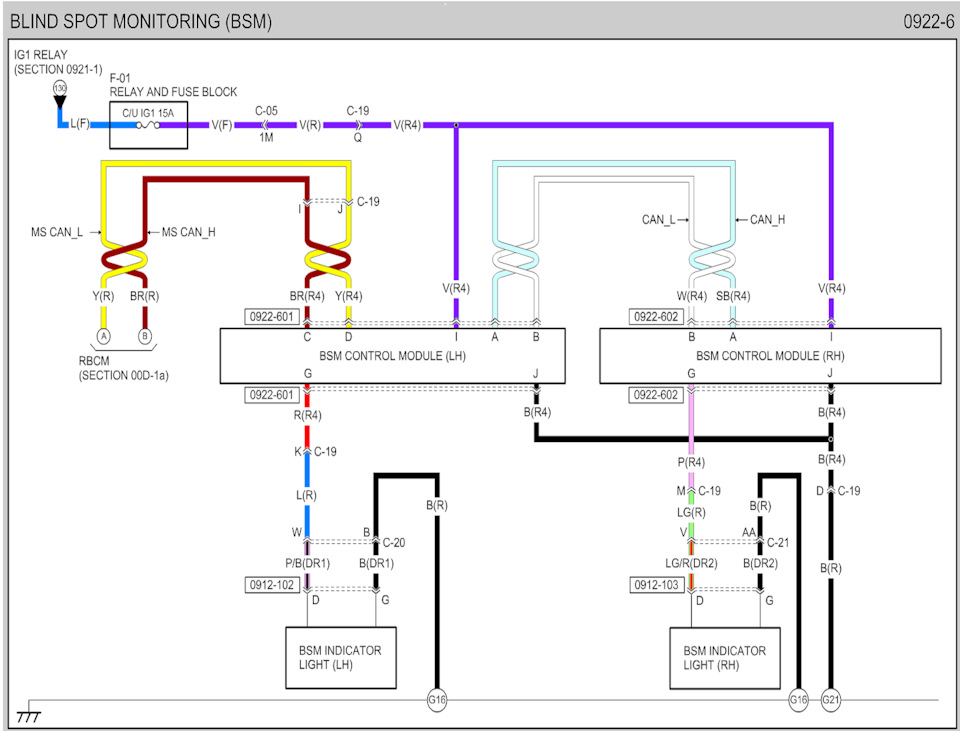

Дальше мы взялись проверять остальную часть проводки согласно схеме BSM из сервисной инструкции.
Проверили наличие питания, прозвонили землю на минус батареи… Всё норм (ну это и так было понятно, учитывая, что радары видно в FORScan, но проверить надо было, на всякий случай).
Дальше взялись проверять проводку от радаров к зеркалу и тут мы поняли, что она нифига не соответствует схеме.

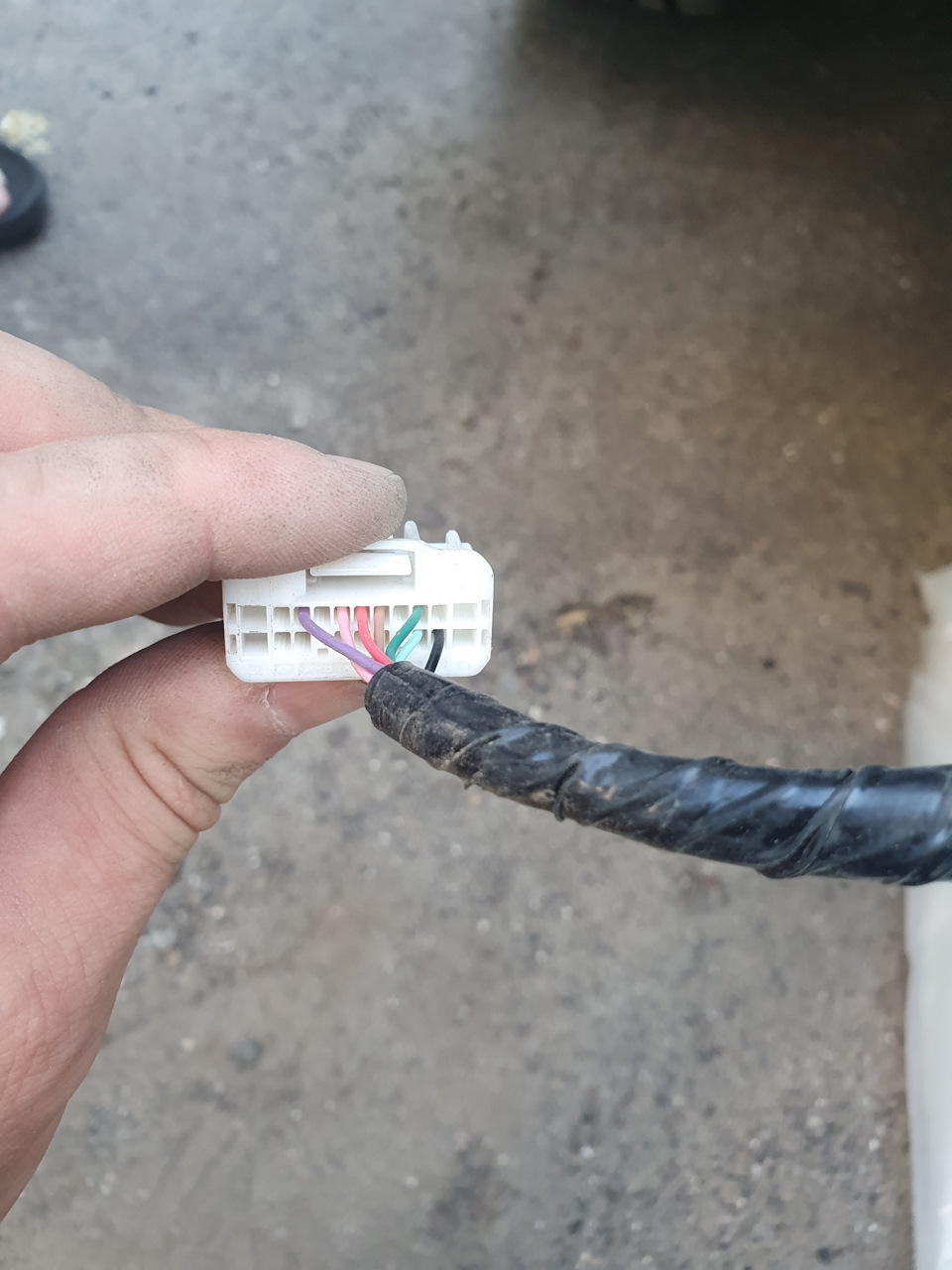

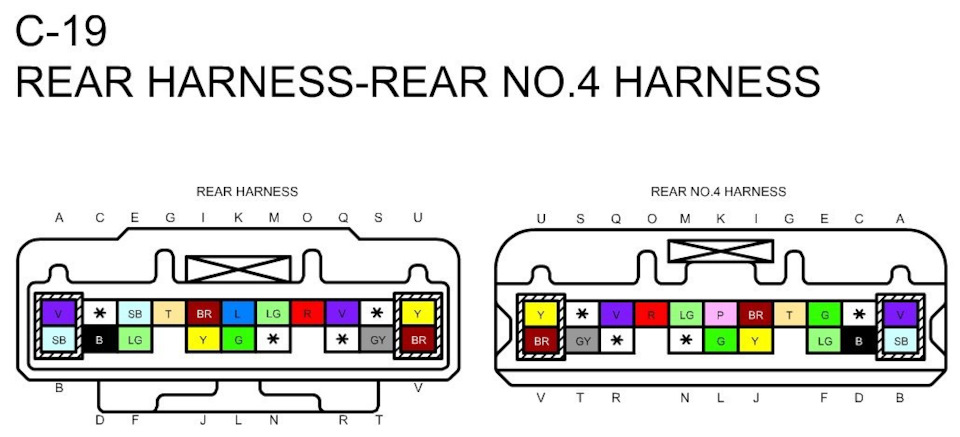

Вот схема штекера проводки которую мы заменили в бампере и ответного штекера в багажнике для автомобилей со США:

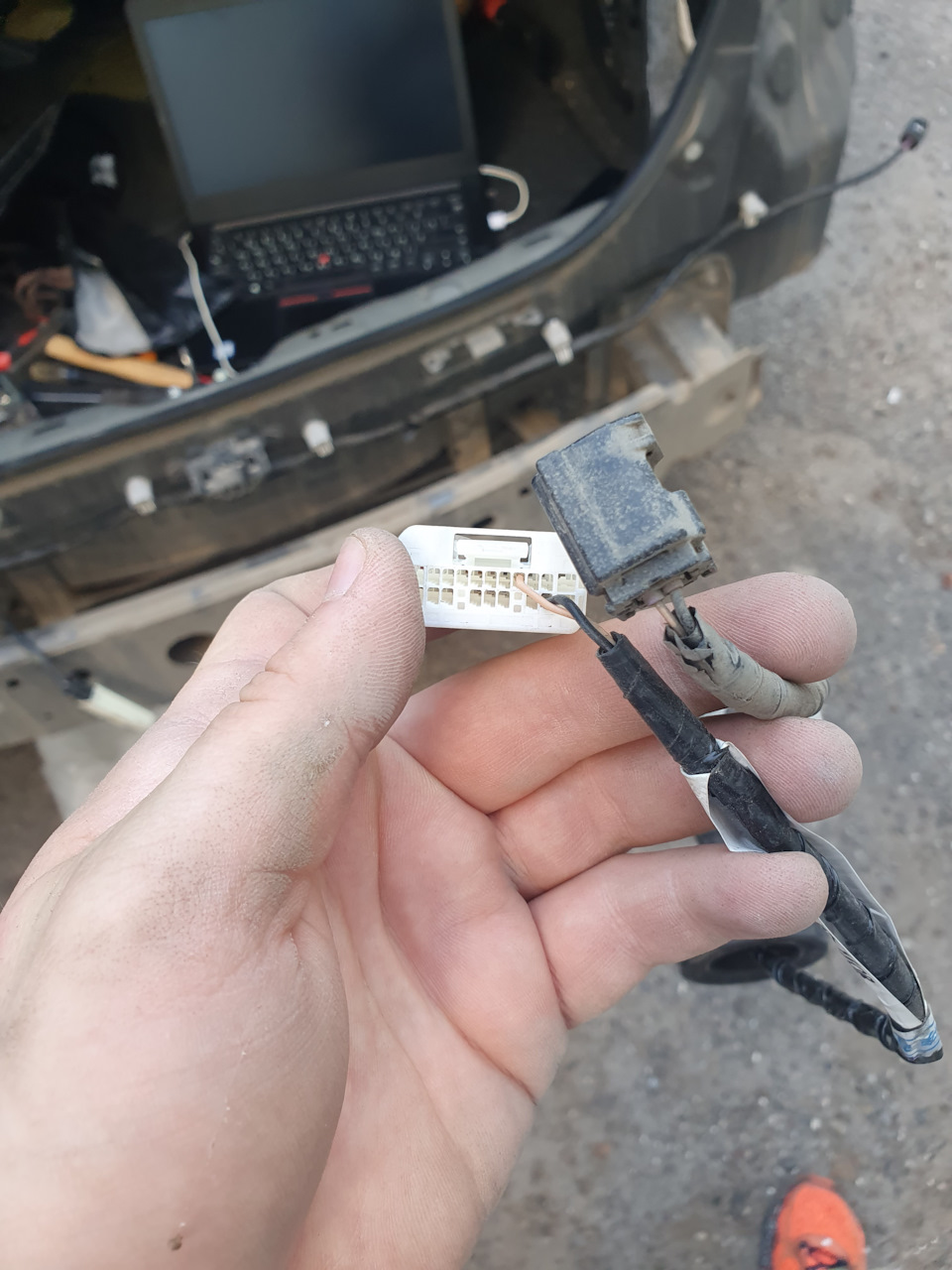

Если со стороны штекера проводки всё чётко, то ответный штекер в багажнике — совсем другой.
Рома скинул схему наших штекеров:
Но тогда я не обратил внимание на то, что это схема именно европейского штекера, и мы пришли к пониманию того что они отличаются методом проверки.
Мы прозвонили красный и розовый провода, которые идут от радаров (G) через штекер C-19 в багажнике (M и К) на зеркала с проводкой в самих зеркалах (D). Не звонятся. Тогда мы проверили есть ли какие-то другие пины в ответном разъёме в багажнике, на который приходят сигнал с зеркал (D), и оказалось, что есть, и это контакты L и O, которые согласно американскому мануалу — не используются. Тогда мы решили переставить терминалы в штекере проводки в заднем бампере, ибо это проще, чем переставлять терминалы в проводке в багажнике.

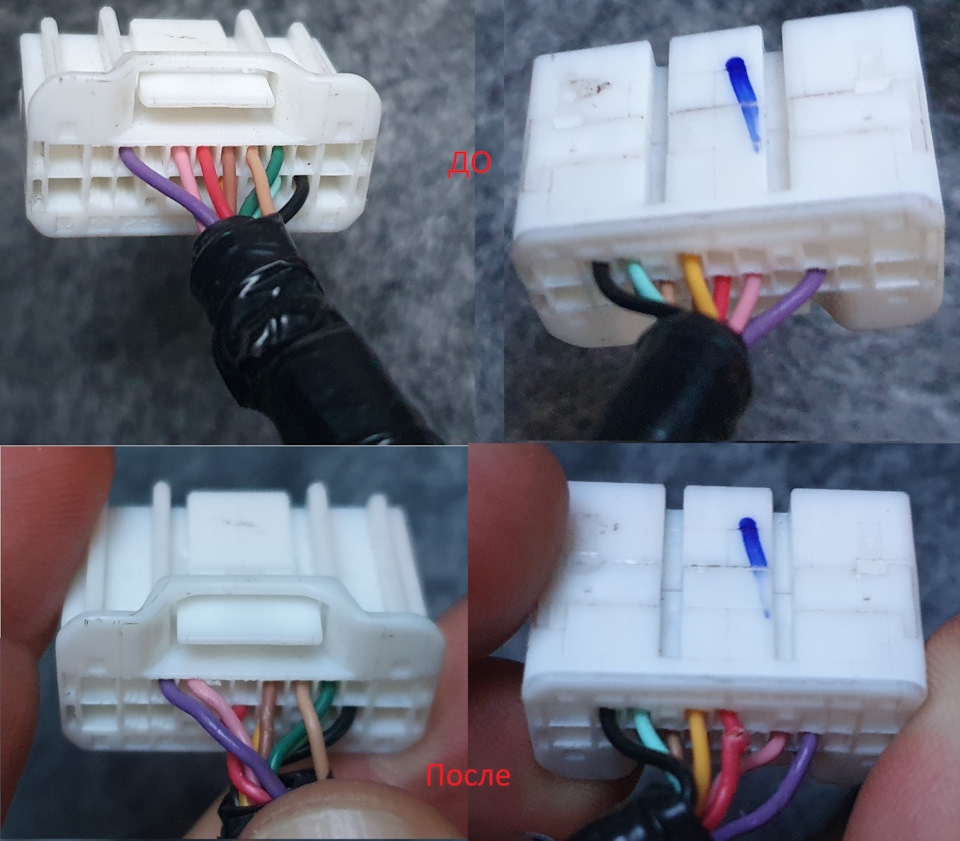

Соответственно Красный провод переместили с K на L, а розовый с M на O.
Подключили, включил FORScan, сбросил ошибки — но они опять появились.
Переписываясь с Романом, он подсказал (уже не в первый раз, так как прошлые разы я, как обычно, не придал этому нужного значения) что земля на самом зеркале не идёт на землю на самом деле, как должна в случае с BSM, а идёт обратно в разъём С-19. Мы это не смогли подтвердить, может быть потому что устали. Но во всяком случае убедились, что провод, который должен идти на землю — на неё действительно не идёт. Хотя мы ранее проверяли напряжение между этим проводом и плюсом батареи — и оно там было, но когда прозвонили его на минус батареи, то оно не звонилось. Поняли в чём дело, но опять было уже темно и мы отложили это на следующий день.
На следующий день взялись переделывать проводку зеркал.
Кстати, не упомянул этого в первой части — зеркала с подогревом, складыванием, управлением положения, и индикаторами мёртвых зон — имеют 10 пинов в двух разъёмах. 8 пинов в одном, и 2 в другом (как раз эти два — для индикатора). И в дверях в моей машине была ответный штекер для этих двух проводов, что существенно упростило подключение зеркал.

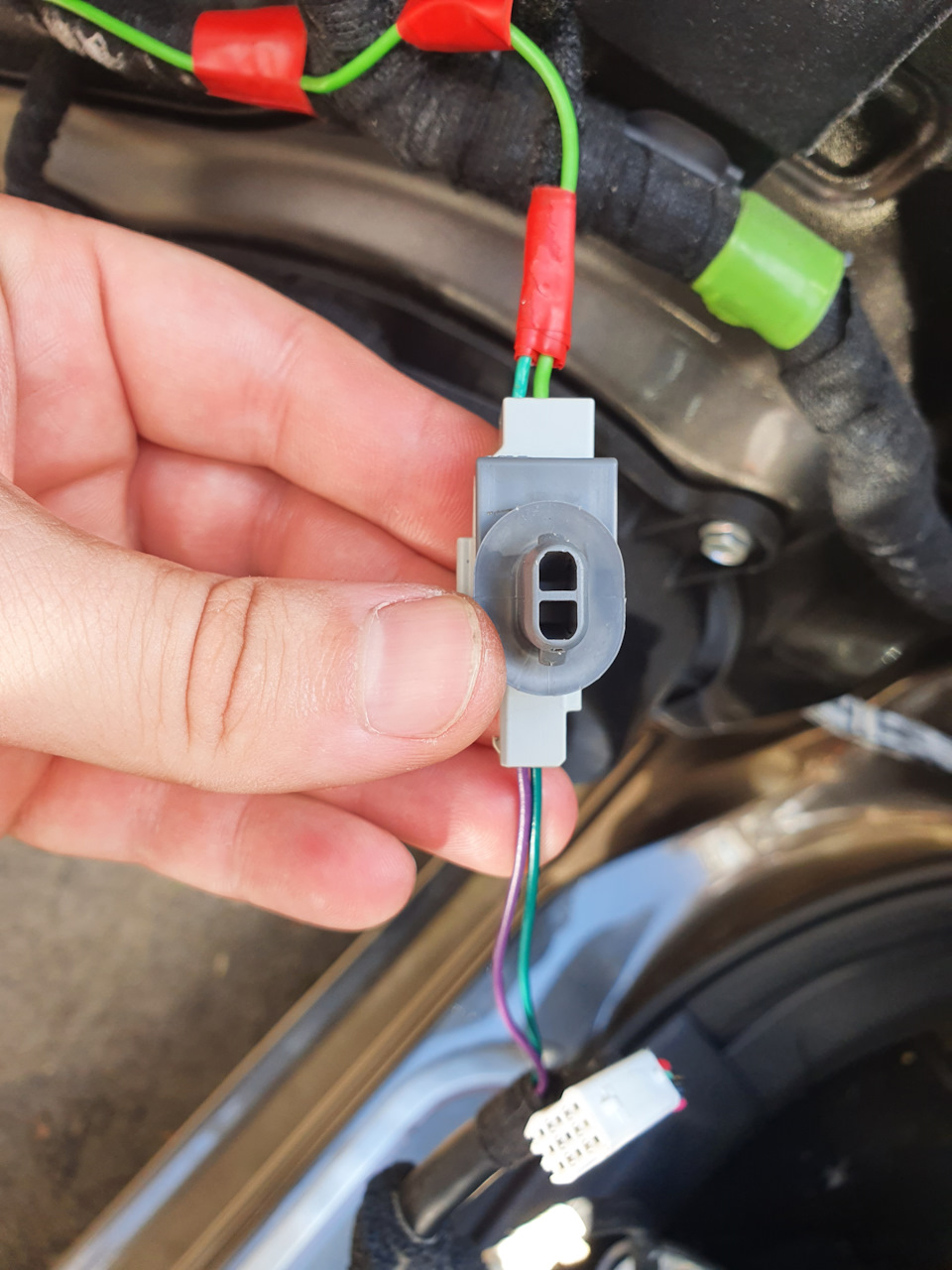

Согласно схеме — всё просто. Один провод (G — в углу штекера) должен идти на землю, а другой (D — посредине верхнего ряда) — на радар. Со вторым мы разобрались вчера, а вот землю пришлось переделывать.

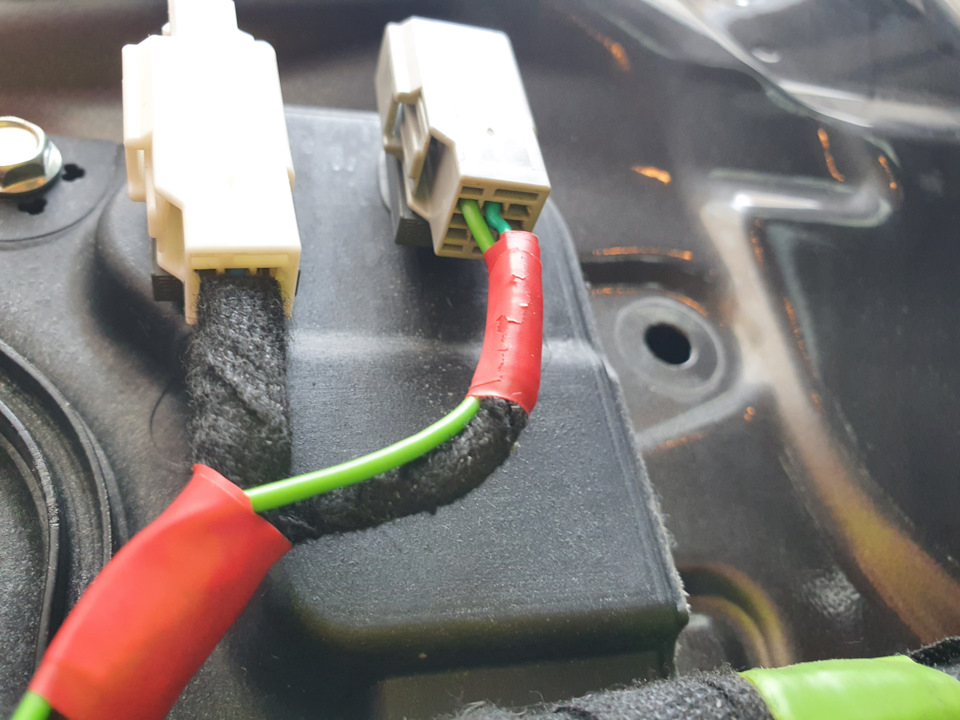

Мы решили не искать куда же идёт провод D от зеркала, чтобы где-то дальше его подключить на землю и, учитывая, что он нам на данном этапе вообще не нужен, тупо обрезали (варварство, согласен). Вместо него подключили в разъём свой провод, который кинули на землю на самой двери. При чём на двери нашли только 3 болта, которые звонятся на минус.
Опять подключил левое зеркало на соплях только к этому штекеру (так как я его ещё не покрасил и оно у меня в разобранном виде), подключился через FORScan, сбросил ошибки, но они опять появились.
Я опять сильно расстроился, руки опустились, так как осталось лишь одно предположение — что-то не так либо с радарами, либо с проводкой в бампере, ну либо с самими зеркалами, что вообще маловероятно, так как они в принципе работают. Опять уже было поздно, поэтому отложили это на следующий день.
Запустил форскан, и увидел, что осталась только ошибка правой стороны. Левая уже в порядке.
С правой стороной оказалось всё банально просто — немного не туда вставили терминал в штекере когда переставляли и он не попал в отверстие в штекере зеркала. Исправили свою ошибку и теперь FORScan обрадовал отсутствием каких-либо ошибок. Даже ничего не говорил о том что ему нужна калибровка радаров, хотя в сервисном мануале написано, что её надо делать даже когда снимаешь/устанавливаешь бампер просто, а уж в случае установки радаров с одного автомобиля на другой, да ещё и установке их не на штатные болты, а самодельные, примеренные на глаз — думаю стоило бы произвести калибровку. Но для неё нужно специальное устройство, назовём его так. Сделать его самостоятельно вряд ли возможно, не зная точных размеров и характеристик материала. А покупать ради одного раза не целесообразно, на мой взгляд.
В принципе, можно поехать к дилеру и попросить их сделать калибровку (устройство такое же как для калибровки MRCC). Но я пока не знаю стоимости этой услуги.
В общем, я решил протестировать систему в действии. Опять повесил зеркало на соплях
и поехал проверять действие RCTA (Rear Cross Traffic Alert). У родителей в дворике, где мы всё это делали, как раз отличное место для проверки, так как при выезде из него задом (а иначе там не получается, ибо развернуться не где), с одной стороны — забор и за ним ничего не видно. Я подождал, пока будет ехать автомобиль, врубил заднюю передачу и немного выехал за забор задом. Когда автомобиль подъехал ближе — индикаторы на обеих зеркалах замигали, автомобиль запищал, и на ГУ появились восклицательные знаки по обеим сторонам (поверх видео с задней камеры).
Меня немного встревожило, что оно сигнализирует об этом с обеих сторон, а не с той, с которой едет авто, но почитав американскую инструкцию к авто понял — что это такая фича. Именно у RCTA оно работает таким образом.
А вот при работе BSM (то есть при движении в потоке) и попытке перестроится в полосу, где едет другое транспортное средство в слепой зоне — оно будет сигнализировать только с той стороны где есть проблема.
Когда покрашу крышку зеркала и окончательно его заменю — запишу какой-то видосик работы системы.
Кстати, забыл упомянуть, что блок кнопок я не менял, так как купил сразу блок со всеми кнопками ещё для функции LDWS. У меня там правда написано RVM на кнопке, вместо BSM, но это ей не мешает работать.
Точно так же и на самой приборке — надпись RVM мигает в случае неисправности, либо горит, если нажать на кнопку и выключить систему.
Итого, вроде всё довольно просто, но из-за определённых нюансов у нас это всё затянулось на 4 дня. Хотя признаться мы часто начинали что-то делать уже под вечер, когда до захода солнца оставалось всего пару часов. Если бы делали всё с самого утра, наверное уложились бы максимум в два дня.
