Да! Точно, точно! По теме железной дороги часто слышал про семафор. У Сергея Михалкова в стихотворении про Дядю Степу машинист у полустанка кочегару говорит: «От вокзала до вокзала сделал рейсов я немало, но готов идти на спор – это новый семафор».

Обратите внимание: не «светофор», а именно «семафор». Так что же, на железных дорогах все таки семафоры?

Семафоры появились на железных дорогах гораздо раньше светофоров, ими регулировали движение поездов еще на заре паровозной эры. Увидеть сегодня в действии семафоры на железных дорогах России практически невозможно, они уходят в историю – почти исчезнувший вид железнодорожной сигнализации, применяемый лишь на отдельных малодеятельных глухих участках наших дорог.

Одним из таких участков является Соблаго – Кувшиново в Тверской области, объявленный в 2013 году заповедной зоной, где на трех небольших станциях Скакулино, Селижарово и Ранцево продолжают и сегодня применяться двукрылые входные семафоры.

Как устроен семафор и как он работает

Семафор представляет собой металлическую мачтовую конструкцию с сигнальными крыльями в верхней ее части. Первые семафоры были деревянными. Окрашен семафор в яркий красный цвет.

У них еще есть сигнальные огни для темного времени суток и этим они чем-то действительно напоминают своих последователей – светофоры. Но днем сигнальные огни семафора не видно, потому что у него нет специальных линз, как у светофоров, там стоят обычные цветные светофильтры и в светлое время суток машинисты руководствуются показаниями именно сигнальных крыльев семафора.

В старину на семафорах вручную зажигали керосиновые лампы, а сейчас используют электрические.

Семафоры бывают двукрылой конструкции и попроще – однокрылыми. Входные двукрылые семафоры, которые сохранились в Тверской области на участке Соблаго – Кувшиново, разрешают или запрещают въезд поезда с перегона на станцию и имеют несколько сигнальных положений:

Два поднятых крыла, как гласит инструкция, под углом 135 градусов к мачте днем и зеленым и желтым огнями ночью, означает, что поезду разрешается следовать на железнодорожную станцию на боковой путь с готовностью остановиться на станции.

Грузовой поезд прибывает на станцию Селижарово. Поезд следует по открытому на два крыла сигналу семафору на боковой путь. Тверская обл., ОКТ ж.д. Фото: Алексей Алексеев

Одно поднятое крыло под углом в 135 градусов к мачте, второе в вертикальном положении параллельно мачте днем или с одним зеленым огнем ночью – входной сигнал открыт, путь свободен, поезд принимается на главный путь на станцию с остановкой.

Входной поднятый на одно крыло семафор на станции Ранцево, Тверская обл., ОКТ ж.д. Фото: Дмитрий Чернов

Горизонтальное положение верхнего крыла, второе в вертикальном положении параллельно мачте днем, ночью – один красный огонь: «стой, запрещается проезжать» сигнал.

Входной двукрылый семафор в закрытом сигнальном положении на станции Ранцево, Тверская обл., ОКТ ж.д. Фото: Алексей Алексеев

Управляет крыльями семафора дежурный стрелочного поста по команде дежурного по станции, поворачивая специальный рычаг, соединенный тросами с крыльями семафора. Входные семафоры, как правило, располагаются на достаточно большом удалении от стрелочного поста на станции, чтобы машинист заранее мог увидеть с перегона, какой сигнал – разрешающий или запрещающий – показывают крылья семафора. Тросы могут тянуться от стрелочного поста к входному семафору порой чуть ли ни на километр.

Нахулиганить на станции и просто так перевести приводной рычаг семафора, чтобы изменить положение крыльев, не получиться, поскольку он оборудован замком Мелентьева. Ключ от замка хранится на посту в так называемом централизаторе, где он блокируется электрическим сигналом, подаваемым от дежурного по станции с центрального поста.

Стрелочный пост на станции Селижарово и приводной рычаг входного семафора. Фото: Алексей Алексеев

Централизатор с ключами на стрелочном посту. Фото из открытых источников.

Приводной рычаг входного семафора с «убегающими» далеко вдаль к семафору гибкими тягами и замком Мелентьева под крышкой с литерой «Н». Станция Скакулино, Тверская обл. ОКТ ж.д. Фото: Алексей Алексеев

Гибкие тяги приводного механизма семафора. Станция Селижарово, Тверская обл., ОКТ ж.д. Фото: Алексей Алексеев

Компенсатор привода гибких семафорных тяг. Станция Селижарово, Тверская обл., ОКТ ж.д. Фото: Алексей Алексеев

Источник

Сигнализация на Железной дороге. Часть 1. Светофоры. Общая классификация, кратчайшее пояснение

Сегодня попросили меня сделать, как выразился товарищ, «ликбез» по железнодорожной сигнализации. Тема интересная и в отличии от других сугубо железнодорожных более понятна и интересна обывателю. Тема обширнейшая и даже чисто сухие казённые слова занимают аж 130 страниц. (это ИСИ, такая зелёная книжка где все это описанно в двух словах). Начнём.
Впринципе разнообразные сигналы нужны для нормальной работы дороги, ведь они обозначают габариты и расстояние, зачастую предельную скорость и прочее. От правильности подачи сигналов и их понимания зависят жизни людей и безопасность грузов. подразделяются на
Видимые- дневные и ночные;
Звуковые.
Собственно видимые сигналы это чаще всего светофоры. Например,
Входные- разрешают\запрещают поезду следовать с перегона на станцию
Выходные- разрешение\запрет на отправление со станции.
Маршрутные- разрешение\запрет на проследование из одного района станции в другой.
Проходные- разрешение\запрет проследовать на другой блок- участок.
Прикрытия- ограждение переездов, мостов и прочего.
Заградительные- требуют немедленной отановки при возникшей опасности на тех же переездах и мостах.
Предупредительные- предупреждают показания основного светофора
Повторительные- повторяют показания основного светофора при плохой видимости (чаще всего)
Локомотивные- устанавливаются в локомотиве, подробнее через пару постов.
Маневровые- разрешение\запрет на производство манёвров.
горочные- разрешение\запрет на роспуск вагонов с горки.
Также один светофор в некоторых случаях может совмещать несколько «профессий».
дабы не перегружать пост, о цветах сигналов, общих для всех, расскажу завтра. Сейчас фото:
Входной:

Прикрытия и заградительные:

На этом разрешите откланяться, вопросы- в комментарии. Завтра, повторюсь, многоуважаемая публика узнает об общих сигналах для всех светофоров.

Железная дорога

2.9K поста 5.4K подписчиков

Только главное не скатится к копированию ПТЭ) а так годно, подписался

ТС, тебя тоже бесит, когда железнодорожные светофоры называют семафорами? 🙂

Как отличить выходной от маршрутного?

конечно интересно, а то их понатыкано, а работают не понятно как )

Уже 7 дней прошло, а я все жду когда наступит завтра.

А белый «лунный» это что такое? Вот синий узнал маневровый оказывается)

Ух, как в 93 год попал, в ДорТехШколу! Ну или ПТЭ почитал! С движением не связан, всегда «грузовиком» был)

расскажите, а шестизначная сигнализация применяется, если да то расскажите подробнее?

Познавательно и интересно. Но, очень короко. Ждем продолжения. Спасибо за тему

Метро

Диорама на тему постапокалисиса в московском метро. Работа делалась больше года, за которые удалось из пластика, фольги и эпоксилина воспроизвести кусочек интерьера станции «Сокол» и вагона метропоезда.

Проколол колесо

Прислал друг вагонник. Друг мой, тэг моё.

Глазами машиниста

Станция Геккодзи в Яманаси

Форсаж. 1862 год

Автор: Алексей Копылов.

«Неважно, что ты стоишь рядом с паровозом и он твой. Важно другое: то, как ты на нём ездишь! Запомни это».

Прошёл год после сецессии. США расколоты на две враждующих части, в будущем неизбежно обязанные вновь воссоединиться под флагом сильнейшего. К сожалению для Севера, его триумф ещё не появился на историческом горизонте, и, пока что янки и дикси с упоением режут друг друга в сотнях стычек. Затягиванию конфликта способствует не только административный и командный состав сторон, но и хорошо развитая для своего времени инфраструктура: дороги, каналы, и особенно – железные дороги.

Western & Atlantic Railroad (Западно-Атлантическая железная дорога) – главная транспортная артерия южан, проходившая вдоль 220 км линии фронта, именно на ней лежали снабжение и переброска войск всех западных территорий под контролем Конфедерации. Конечно, от такой кости в горле было очень уж некомфортно, и диверсионные группы северян предприняли множество попыток вывести её из строя. Собственно, об одной из таких операций вы узнаете ниже.

В марте 1862 г. командование федералистов намеревалось захватить или хотя бы блокировать Чаттанугу – крупный транспортный узел, и наконец-то оборвать всю малину для южан, связанную со снабжением войск, с опорой на ж/д. Об этом прознал шпион северян Джеймс Эндрюс и предложил свой дерзкий план действий по захвату локомотива и уничтожению с его помощью ненавистной коммуникации, с финальным праздничным сожжением ж/д моста в городе Бриджпорт через реку Теннесси. Раннее подобный рейд провалился по лирической причине: диверсионная группа из девяти человек легко проникла в Атланту, где намеревалась провести акцию, но в отряде не было машиниста, а южанин – предатель на встречу не явился.

Но Джеймсу снова дали шанс, идея-то была замечательная. Для операции отобрали 22 добровольца из трёх полков, и, хотя в случае провала и пленения их ждала петля. тоска, связанная с рутинной службой, и молодая кровь делали своё дело – бойцы жаждали приключений и славы, к ним прикрепили машиниста Уильяма Кэмпбелла, а командовал парадом сам Эндрюс, всего было 24 человека.

Группа, вооружившись револьверами и переодевшись в гражданскую одежду, разделилась для проникновения, точкой сбора объявили город Маритета, в 150 км от линии фронта. До города, борясь с непогодой и избегая пикеты южан, добрались 22 человека и расселились по гостиницам. Двое солдат попались патрулю дикси и для сохранения жизней забрились в солдаты, представившись дезертирами, радеющими за дело юга.

На следующее утро 20 человек ожидало на перроне грузопассажирский поезд Атланта-Чаттануга. Двое диверсантов не явились – желание поспать оказалось сильней. В 5:00 поезд в составе локомотива с личным именем «Генерал», трёх пустых грузовых вагонов и двух пассажирских прибыл на станцию. Все расселись согласно приобретённым билетам, захват намеревались произвести при следующей остановке. В 6:00 на станции Биг-Шанти весь персонал и пассажиры покинули поезд для завтрака, так как вагоны-рестораны ещё не появились. Несмотря на неприятный сюрприз в виде свежего военного лагеря в десятках метров от станции, проявив значительное хладнокровие и отсоединив пассажирские вагоны, диверсанты угоняют состав.

Машинист Джефферсон Кайн, диспетчер паровозного парка Энтони Мёрфи, под предводительством проводника Уильяма Фуллера, за отсутствием любых транспортных средств, бегом бросился в погоню. Телеграфа на станции не было, предупредить следующие станции не получилось бы, а в порыве праведного гнева и выплеска адреналина, преследователи даже не обратились к солдатам конфедерации.

Трое невооружённых гражданских, даже без лошадей, против 20 похитителей с револьверами в карманах, продвигающихся на чудо-технике. Безумие? Или нет? Великая паровозная гонка началась.

Железная дорога на этом участке имеет тяжёлый профиль, даже сейчас поезда идут по нему со скоростью в 60-70 км/ч, а в 1862 г. средняя скорость составляла 24 км/ч с максимумом на прямых участках в безумные 32 км/ч. Диверсанты делали свои нехорошие дела очень медленно в связи с ограниченным числом рабочих рук, отсутствия опыта и обкатанной позже технологии. С помощью одолженных у рабочей бригады нескольких инструментов они разбирают участки путей и обрезают телеграфные провода. На маленьких станциях Эндрюс представлялся офицером с ценным грузом для фронта, ему оказывалось максимальное содействие и приоритет в движении, на крупных узлах приходилось не рисковать, соблюдать расписание и ожидать, пропуская поезда на юг, скрашивая эти моменты очередным маленьким деструктивом.

А тем временем погоня приближалась. В 3.5 км от Биг-Шанти троица наткнулась на бригаду рабочих с половиной инструмента, Фуллер решил, что дрезина им тоже не нужна, преследование продолжили на ней, на станции Аллатун они добыли два древних ружья, на станции Этова реквизировали именем конфедерации локомотив «Иона», уже в Кингстоне им приглянулся фирменный поезд «Вильям Р. Смит». В 3х км от Адерсвилла пути оказались разобраны, пришлось тормозить, живчики Фуллер и Мёрфи добежали до станции, остановили встречный поезд «Техас», чтобы не терять время, приказали машинисту двигаться задним ходом, на следующей станции отцепить вагоны на боковой путь. Всего собралось 7 служащих железной дороги и 11 солдат юга в сильно отстающем поезде «Катуза».

Во время очередной остановки северян за Колхауном все герои встретились. Немая сцена. «Эндрюс и ко» рвут когти. Чтобы остановить адских гончих, по очереди отцепляются два вагона, но предупреждённый Фуллером машинист мастерски притормаживает, минимизируя последствия от удара, вагоны отцепляются в боковой путь, погоня продолжается. Второй раз сбросить преследователей попытались рядом с станцией Рингголд, с помощью подожжённого товарного вагона на ж/д мосту, но прошедший дождь и подоспевшие южане сорвали и эту диверсию. А уже через 3 км у «Генерала», прошедшего 140 км, закончилось топливо.

Всё. Рейд полностью провален из-за трусости Джеймса Эндрюса и упорства Уильяма Фуллера. Проявив малую часть выдержки и остановившись, северяне могли перестрелять преследователей как куропаток, а локомотивом заблокировать дорогу, но случилось то, что случилось. Диверсанты рассеялись по округе, надеясь добраться до своих, но взбешённые конфедераты переловили их всех как зайцев. В итоге 8 из них, включая двоих гражданских, встретила петля, 6 обменяли на военнопленных южан, и 8 всё-таки сбежали. Культовое в будущем событие завершилось с ничтожным результатом.

Наступление на Чаттанугу отменили. Приблизить финал не удалось. Война продолжалась.

«Генерал» в музее Кеннесо

Автор: Алексей Копылов.

А ещё вы можете поддержать Кота рублём, за что мы будем вам благодарны.

Яндекс-Юmoney (410016237363870) или Сбер: 4274 3200 5285 2137.

Подробный список пришедших донатов вот тут.

Подпишись, чтобы не пропустить новые интересные посты!

Записки машиниста электропоезда-45. Продавцы, музыканты и попрошайки

Основных видов несколько:

— продавцы всяких безделушек. Схема простая: человек покупает на алике какую-нибудь дребедень за сущие копейки, чтобы потом продавать с нехилой наценкой. Особенно любят они торговать в дачный сезон. Предлагают дачникам всякие ножи для чистки овощей, лейкопластырь, бинты, перчатки и т.п. В период новогодних праздников могут пытаться втюхать соответствующие игрушки, светящиеся шары, гирлянды, фигурки животного, год которого наступает согласно восточному гороскопу.

— «профессионал». Это человек, хорошо владеющий своим музыкальным инструментом. Обычно это гитара, баян/аккордеон/гармонь. Помимо инструмента музыкант таскает с собой микрофон, усилитель, колонку, короче, полный комплект. Срубает кассу Завоёвывает сердца публики годным исполнением. Как правило работает в одиночку (зачем половинить доход?), но бывают исключения.

— «студенты музыкальных учебных заведений». Не факт, что они действительно учатся в подобных местах, но производят такое впечатление. Топ-инструменты: скрипка, флейта, прочие духовые, та же гитара. Часто сбиваются в «бэнды» из двух-пяти человек. Не так профессионально подходят к оборудованию, как типаж выше, но по качеству исполнения могут показывать аналогичный уровень. Люди охотно дают деньги «бедной молодёжи».

Попрошайки. Несколько видов:

Ночной поезд

В Баку, Азербайджан, поезд пересекает 7-ми полосное шоссе. Без светофоров и вообще чего-либо

Немного о проектировании ЖД

Железная дорога в идеале должна быть прямой и без уклонов. То есть поезд должен идти по горизонтальной площадке прямо, не поворачивая в кривых. Это позволяет:

а) свести к минимуму затраты на топливо;

б) свести к минимуму затраты на ремонт пути, подвижного состава, так как кривые изнашивают колёса и рельсы, спуски приводят к повышенному износу тормозных колодок и т.п.;

К сожалению, матушка Земля не была обеспокоена этим вопросом и поэтому наделала гор, равнин, холмов, рек, озёр и прочего, что всячески мешает нам сделать идеальную железную дорогу. Поэтому приходится ухищряться.

Приведу вам простой пример. Нарисовал в Paint картинку продольного профиля:

Итак, мы можем провести железную дорогу по имеющемуся профилю, не заморачиваясь.

Мы получаем американские горки. Поезд сначала несётся с горы по участку АВ с уклоном 27%, сжигая тормозные колодки, а потом карабкается в гору с уклоном в 1,9% до точки Г, а дальше вообще не знает, как подняться в гору с уклоном в 34%. То есть такая железная дорога не сможет существовать в принципе. Нужно как-то выравнивать профиль.

Есть три основных способа: сверхдорогой, дорогой и дешёвый.

1. Сверхдорогой. Какой и был представлен в посте Железная дорога Hao-Ji Railway

Тупо «закапываем» «яму». Проводим железную дорогу на специальных столбах:

Всё круто, поезд идет по железной дороге на горизонтальной площадке. Экономия топлива, минимальные расходы, максимальная пропускная способность. Один только минус: это строительство стоит овердохрена. Настолько дохрена, что экономика далеко не каждой страны может потянуть такой проект. Поэтому у нас пока что это не применяется.

2. Дорогой. Как строится ЖД в развитых странах и на некоторых участках было сделано при СССР.

То есть мы получаем железную дорогу не идеально горизонтальную, но почти. Ограничения по весу поезда минимальны, пропускная способность чуть ниже, чем при сверхдорогом строительстве, но зато само строительство дешевле.

3. Дешёвый. Как строили при Российской империи и СССР, и как это делается сейчас.

Отводим железную дорогу в стороны, тем самым искусственно уменьшая уклон. Проводим земляные работы. Получаем:

Установим кондиционер в любом месте. Обращаться в Укрзалізницю

Железная дорога Hao-Ji Railway

Ветка из Внутренней Монголии в южный Китай протяженностью 1813 км.

Построена для облегчения транспортировки угля из Внутренней Монголии и Шаньси в южные провинции Китая с возможностью перевозки до 200 миллионов тонн в год. Эта железная дорога также является первой железной дорогой с севера на юг в Китае, которая предназначена для угля и построена для обхода существующих маршрутов транспортировки угля, которые проходят через прибрежные города на кораблях. Линия сократит время доставки по морю с 20 дней до 3 дней. Соединяется с существующими железными дорогами в нескольких точках, чтобы разделить техническое обслуживание. Расчетная скорость железной дороги составляет 120 километров в час.

Жара Владивосток-Москва

Locomotive!

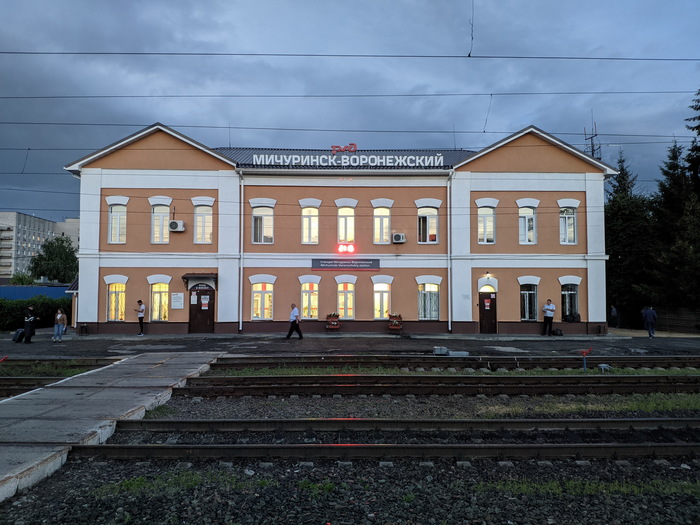

Мичуринск-Воронежский
