Учимся настраивать «Pioneer»

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Нарвался на интересную статейку у моего друга VaskoEvgeni в БЖ. Считаю полезной информацией.

Учимся настраивать «Pioneer»

Не торопитесь делать выводы. Начнем настройку, для того, что бы реализовать все возможности этого аппарата.
И первое, что надо сделать — это проверить возможности приобретенных передних динамиков и, подстроив встроенным фильтром частоту среза, уйти от искажений по фронту.

Для примера будем использовать довольно популярный на сегодняшний день аппарат «Pioneer DEH 3100» или более старшие модели. Надо сказать, что не все модели Пионеров имеют в базе нужные настройки. Аппараты низшей ценовой категории, модели, первые цыфры которых 1, 2, а так же 11, 21 и так далее — пустые, как барабан. Это бюджет, и многого от них требовать не надо. По деньгам и функционал. А вот начиная с модели 3100 (это касается модельного ряда прошлого года) — мы имеем все для экспериментов.

Немного о возможностях джойстика. Рукоятка может наклоняться вправо, влево, вверх, вниз и утапливаться в центр.

Делаем уровень громкости примерно 30 единичек, даже если при этом передок явно похрипывает, нажимаем на рукоятку джойстика по центру и попадаем в меню настроек. Их достаточно много, но не переживайте, пока нам нужен только один пункт, вращая джойстик вправо или влево находим пункт «Аудио», нажимаем на джойстик еще раз, и, вращая рукоятку, ищем упоминание о баллансе и фадере.

Вот оно: FADER\BALANSE. Нажимаем на джойстик. Получаем надпись: FAD 0, BAL 0. Могут быть другие цифры, если ранее была произведена какая-то настройка.
Наклоняя джойстик вправо мы перемещаемся из меню Фадера в меню Балланса. Вращая же джойстик мы собственно и производим регулировку этих параметров. При этом актуальное меню начинает мигать. Переводим Фадер в положение +15. При этом мы весь сигнал подаем только на переднюю акустику, что бы тыл не мешал нам отстраивать фронт.
Все, можно настраивать частоту среза. Наклоняем джойстик влево и выпадаем из меню фадера в основное меню аудио настроек. ( надо уточнить, что всегда при наклоне джойстика влево мы выходим из актуального меню в основное.
Вращаем джойстик для поиска настроек фильтра пердней акустики. Вот оно: HIGH PASS FILTER. Нажимаем на джойстик, утапливая его и, получаем HPF OFF. Это означает, что фильтр выключен и на переднюю акустику идет весь сигнал, весь диапазон, что конечно же приводит к искажениям. (Это касается акустики малого размера и малой мощности, как правило на фронт устанавливается именно такие динамики — размер 13 см) Но даже при динамиках размера 16 см. эта настройка необходима.

Утапливаем джойстик и надпись меняется. Теперь это HPF 50. И опять уточнение: Цифра может быть другой, если этот параметр уже настраивался. Цифра говорит о том, что сейчас на фронт будет идти сигнал, нижний предел которого ограничен частотой 50 герц (это практически сабовая частота и, естественно, не каждый динамик с ней справится). Для выхода из меню используется кнопка BAND, распологающаяся слева внизу. Нажимаем на нее и, выпадаем из меню настроек. Вращая джойстик, то есть добавляя громкость, можем проверить уровень искажений.
Результат не понравился? Тогда заходим опять в меню фильтра и, вращая джойстик, меняем цифру на следующее значение и, опять проверяем. Надо сказать, что для акустики размера 13 см, можно смело сразу установить значение фильтра в 100 — 125. Для акустики 16 см, как правило оно должно быть 80.
Все, мы получили чистый звук, искажений нет, но и низких частот не хватает и это естественно. Но сейчас мы эту нехватку компенсируем специальным режимом, переведя работу тыловых динамиков в режим саба.

Сейчас мы будем работать в меню предварительных настроек. Есть у Пионера и такое меню. Как в него попасть? Очень просто. Выключите аппарат. Выключили? Теперь нажмите на кнопку включения магнитолы — это верхняя левая кнопка, но не коротко а длительно. Удерживайте ее пока не вспыхнет дисплей. Есть, Вы в меню.

(Небольшое отступление. Почти все эти функции о которых мы будем говорить, всегда присутствовали на Пионерах, только вход в меню предварительных настроек осуществлялся разными кнопками. Иногда это длительное удержание джойстика в утопленном положении. Иногда это удержание кнопки Функции. Почти всегда магнитола должна быть в выключенном состоянии)

Повращайте рукоятку, проверяя какие пункты присутствуют. Там может быть настройка языка, дискретности шага поиска радиостанций, опции включения дополнительных входов да и много еще чего. Нам нужна надпись SW Kontrol.
Вращаем рукоятку для поиска этой надписи. Есть? Коротко утапливаем джойстик и получаем REAR SP FUL.
Надпись говорит о том, что на заднюю акустику идет весь диапазон, а нам нужно, что бы акустика заработала в режиме саба. Вращаем рукоятку. надпись меняется с FULL на SW. Оставьте ее на SW. Все. нажмите кнопку включения магнитолы. Тыла не слышно совсем, но так и должно быть, он только включен в нужный нам режим, но не настроен.

Теперь нам нужно снова попасть в меню Аудио. Как это делать Вы уже знаете. Вы уже там? Тогда вращаем рукоятку для поиска надписи SW SETTING1. Нашли? Коротко утапливаем джойстик. Что получили? SW слева, а вот справа может быть три вида настроек. Это либо NORMAL?, либо REV, либо OFF. Вращая рукоятку мы переходим из одной опции в другую. Ну понятно, что OFF — это выключено, то есть режим выключен. А вот остальные надписи означают, что динамики работают либо в режиме нормальном, когда диффузор работает вверх, либо в режиме реверса, когда диффузор работает вниз. Оставьте какой то из них. Из опыта, в автомобилях кузовного исполнения «Седан» предпочтительнее режим Реверса.

Осталось совсем немного. Тонкомпенсция. Есть такой режим. Найти его легко в том же меню аудио-настроек, вращая джойстик. Надпись будет следующая LOUDNESS. Утапливаем джойстик и получаем слева LOUDNESS справа три возможных состояния. Низкий уровень, средний, высокий. Что делает эта настройка? Она корректирует уровень высоких и низких частот на малых уровнях громкости. Чем ниже уровень громкости, тем сильнее влияние. Но, не надо забывать, что при больших уровнях громкости влияние режима почти не ощущается. Чем громче, тем меньше эта коррекция. Оставьте значение HIGT — высокий уровень.

Ну вот и все, почти. Осталось совсем немного, всего две, три настойки. Но они уже для меломанов, для людей с музыкальным слухом. Обычному рядовому пользователю ими можно пренебречь. Только необходимо сделать еще одно. Зайти в меню EQ SETTING1. Это там же в аудио-настройках. Утопить джойстик в этом меню. На дисплее будет EQ SETTING и три столбца: регулировка уровня низких, средних и высоких частот. Перемещение по столбцам — это наклон джойстика вправо, собственно регулировка — вращение, как всегда. Отрегулируйте их в соответствии со своими предпочтениями но, рекомендация, не превышайте уровень низких частот, как правило достаточно значения 0 — 1.Вы и так получили сейчас хороший, сбалансированный звук. Не надо усложнять жизнь своей акустике. Опять же, если динамики серьезные, то можно и здесь поупражняться в настройках. Опять уточнение, такие настройки хороши для комплекта: Пионер и 4 динамика. Если стоит усилитель, то настройи немного другие.

Источник

Настройка автомагнитолы Pioneer AVH-X2700BT в системе с усилителем и сабвуфером

​Настраиваем процессорную автомагнитолу Pioneer AVH-X2700BT с системе с усилителем и сабвуфером.

Автомагнитола установлена в небольшой корейский хэтчбэк Hyundai i30, фронтальная компонентная акустика Focal Performance PS 165 F, работает от пары каналов 4-канального усилителя Hifonics BE500.4, от другой пары в мостовом режиме «трудится» сабвуфер MTX RT10-04, а тыловая акустика Focal Performance PC 165 работает от головного устройства. Все фильтры усилителя отключаем, а настройки звука делаем на автомагнитоле.

Для полного понимания того, что мы делаем пробежимся по всем пунктам аудио настроек меню Pioneer AVH-X2700BT.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Все понятно? Тогда начинаем настраивать.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Заходим в меню эквалайзера и выбираем предустановку «Ровный» или «Пользовательский». Все настройки тембров должны стоять по 0.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Заходим в меню «Микшер/Баланс» и поочередно включаем каждый из динамиков. Все динамики должны быть на своем месте и выдавать полноценную АЧХ.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Включив в основном меню сабвуфер в «ON», заходим в подменю «Кроссовер». Для фронта выставляем HPF на 63 Гц с крутизной спада 12 дБ.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

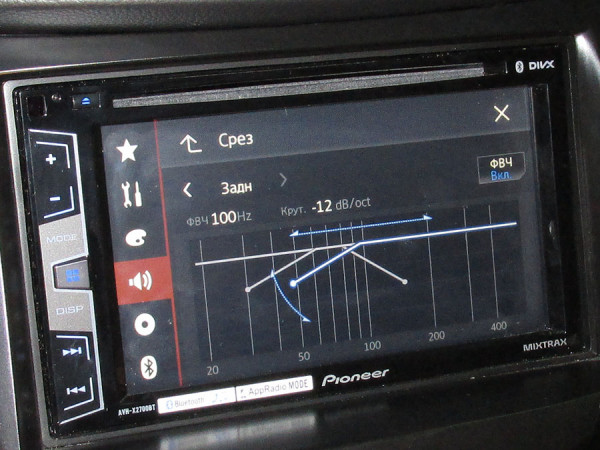

Для тыловой акустики, которая у нас «трудится» от автомагнитолы включаем HPF на 100 Гц с крутизной спада 12 дБ.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

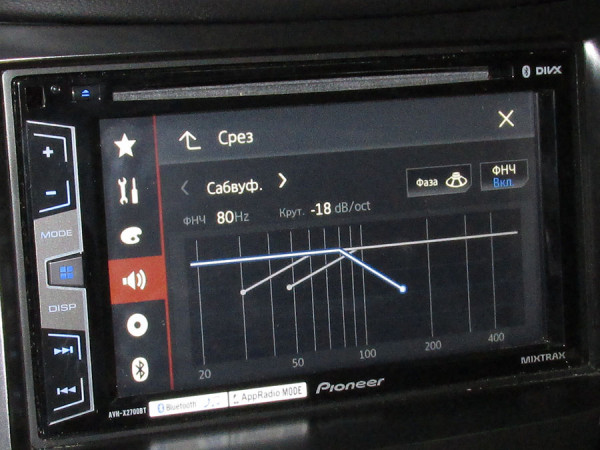

Для сабвуфера активируем LPF на 80 Гц с крутизной спада 18 дБ. На слух на басовом треке выбираем положение фазы, в котором сабвуфер играет «глубже».

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

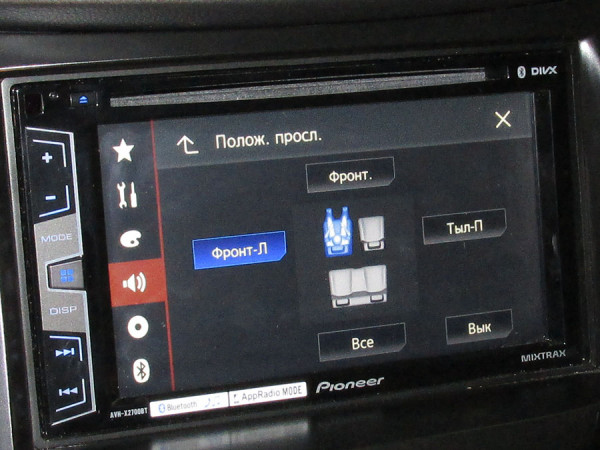

В подменю «Положение прослушивания» выбираем место водителя.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

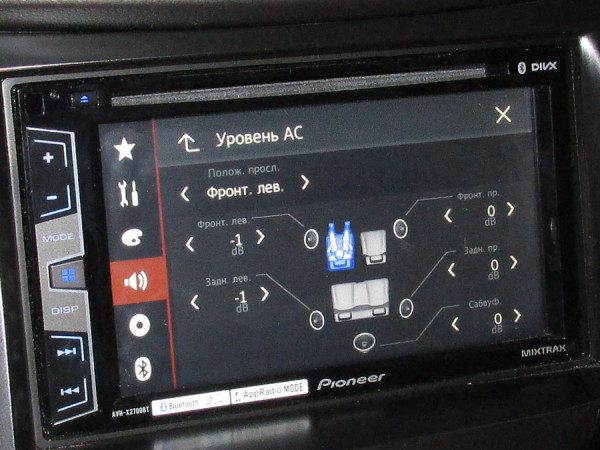

В подменю «Уровень АС» выставляем громкость звучания акустики. Левую сторону делаем тише на 1 дБ, так как она находится ближе к нам.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

В меню «временные задержки» проставляем расстояние от своего носа в положении головы, откинутой на подголовник, до всех динамиков системы. После расстановки значений берем тестовые записи с мужским и женским вокалом и корректируем значения на слух.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

После настройки временной коррекции еще раз проверяем фазу сабвуфера в настройках сабвуфера. В одном положении сабвуфер должен играть в такт с динамиками системы и глубже, чем в другом.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

«Добиваем» на хороших записях настройки регулировкой эквалайзера на слух. В данной системе получилась вот такая кривая.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Не забываем сохранить все свои настройки, чтобы после скидывания клемм аккумулятора была возможность их вернуть легким нажатием руки.

Наслаждаемся звуком, качественного процессорного аппарата!

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

С августа 2020 года наш магазин находится по новому адресу: Москва, Волоколамское шоссе, д.112, кор.1, стр.5.

По техническим причинам 7 декабря магазин работает до 17 часов..

2021-12-10
Усилители мощности Oris: Oris PHA-150.4, Oris PHA-1000.1.

Источник

Тонкости настройки магнитолы Pioneer в вашей машине

На вопрос о лидере по производству аудиоаппаратуры большинство читателей ответит, не задумываясь — конечно, Pioneer. Название этого бренда давно стало именем нарицательным для обозначения хорошей, качественной аппаратуры, при этом не только в аудиосегменте. Но на автофорумах имя этой компании очень часто звучит в варианте — как настроить магнитолу Pioneer в машине. Несмотря на разнообразие марок все такие девайсы настраиваются практически одинаково. Вот несколько примеров по настройке.

Для чего настраивать магнитолу Pioneer

Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо. Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.

Что можно улучшить

Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.

Настройки базовых функций на «Пионере»

Отключите «Демо»

Прежде чем вносить изменения в настройки магнитолы, отключают режим «Demo». Магнитола Pioneer и ряд других современных автомобильных аудиосистем имеют режим демонстрации функционала. Пока его не выключат, любая настройка будет сохраняться ровно до момента выключения. Если нет желания при каждом включении настраивать свои предпочтения заново — режим нужно выключить.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Главная ручка управления на магнитолах «Pioneer» c подписями главных кнопок управления

Делается это следующим образом:

Ручка громкости в технике этого бренда также выполняет функции джойстика — кроме вращения, её можно утапливать и двигать вверх-вниз или влево-вправо для выполнения определённых настроек.

Настройка времени

Доступна установка часов, минут и секунд по отдельности. Выбранный параметр начинает мерцать.

Язык и календарь

Как и часы — эти параметры находятся в меню «Система». Принцип настройки полностью повторяет установку часов. Как и часы, календарь можно выставлять по отдельности — день, месяц, год.

Радиоприёмник в машине

Станции в магнитоле настраиваются тремя способами. В зависимости от модели можно запомнить 18 или более станций.

Для удобства примем, что приёмник уже включён — переключение на него производится однократным нажатием на кнопку Band.

Способ первый — самый простой

Так повторяют 6 раз — для шести разных станций.

С 7 по 12 и с 13 по 18 станции сохраняют в следующих банках памяти. Переключение между ними производится однократными нажатиями Band.

Способ второй

Запоминание станции и выбор банков так же, как и в первом варианте.

Способ третий

В этом способе есть одно но — не все отечественные радиостанции попадают в список найденных по разным причинам. Если пройден весь список, но не нашлась желаемая станция, можно поступить следующим образом:

Можно поэкспериментировать с шагом поиска, но если станции по-прежнему нет, быстрее будет выбрать её первым из описанных способов.

Пара слов на тему банков памяти — затирать какие-то станции для освобождения ячеек не нужно. При желании заменить выбор, достаточно записать новую частоту в выбранную ячейку. Старая частота удалится автоматически.

Настройка радиоприёмника на видео

Внешние порты

Подключение по Bluetooth

Следует помнить, что для корректной работы соединения посредством Bluetooth, как и большинству других устройств с поддержкой такой функции, потребуется сопряжение. Pin-код вводится на магнитоле и повторяется на устройстве (иногда, особенно если устройство уже соединялось посредством Bluetooth, ввести его нужно будет только на магнитоле).

Для ввода pin-кода на магнитоле делают следующие шаги:

Теперь можно активировать режим на устройстве и попробовать найти магнитолу. Любители назначать понятные имена устройствам могут использовать приведённый способ, но выбрать надо не PIN CODE INPUT, а EDIT DEVICE NAME. Остальные действия идентичны.

Важно. Нажатие для подтверждения должно быть однократным. Повторное нажатие на это же меню приведёт к сбросу кода и необходимости вводить его снова.

В магнитоле, фотография которой представлена ниже, 3.5 гнездо джека AUX находится справа от кнопок управления радио, а USB — за заглушкой с фирменной эмблемой USB.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Магнитола «Pioneer» без CD, но с поддежкой USB и AUX

Аудио

Передние динамики

Настроив радиоприёмник, а также подключив источники звука, можно заняться качеством звучания.

Рекомендуемая громкость для правильной настройки составляет не более 30 единиц.

Очень часто его объединяют с меню баланса, тогда искомое меню будет звучать, как Fader/Balanсe

В заводской настройке эти показатели равны нулям.

Опытным путём выведено,что здесь можно ставить 100 — 125.

Задние динамики

Передние динамики чисто работают, теперь пора задние динамики на полке перевести в режим сабвуферов — благо Pioneer и такое может.

В большинстве автомобилей именно второй режим даст лучшее звучание.

Оптимальным решением будет поставить 50 HZ.

Перед тем как переходить к следующим настройкам, проверяют на разной громкости, как работают выбранные настройки. Если что-то не нравится — повторяют описанные шаги, пробуя другие значения.

Тонкомпенсация

Спрятан этот параметр в том же меню «Аудио».

Настройки эквалайзера

Для продвинутых меломанов приведём ещё несколько настроек эквалайзера. Скрыты они в том же меню «Аудио».

Настройки тут ничем не отличаются от других — выбор нажатием, изменение вращением, выход на уровень выше — качанием ручки влево.

Где находятся разные настройки — смотреть на видео

Большинство автомобильных магнитол правильно настраиваются на заводе. Но это касается штатных магнитол. Если вы решили купить магнитолу Pioneer, то для оптимального качества звука придётся предпринять некоторые шаги. Но хорошее качество, которое способны давать модели среднего и высокого класса этого бренда, с лихвой компенсируют затраченное на настройки время.

Источник

Базовые знания для настройки аудио систем.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Не знаю с чего начать, хочу без терминов и заумностей. Писать буду от меры своего понимания, так что вы по мягче)
Давайте так, я буду рассказывать о типах, базе, затем о своей музыке, точнее о тех компонентах что есть и что с ними делать если у тебя штатная ММС, которую ты менять не хочешь, ну как я к примеру. (задр) С.

Начнем с самого простого, о звуковой полосе. Рисовать буду в паинте, для обычной наглядной простоты, вы же сюда зашли не для красивых картинок, а?

«Звуковая полоса», это тот спектр частот который выдает аудио-источник (магнитола), выглядит она примерно так:

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

«Звуковая полоса» состоит из частот, частоты делятся на несколько категорий.

1) Низкие басы (от 10 Гц до 80 Гц) — это самые низкие ноты, от которых резонирует комната, а провода начинают гудеть. Если ваша звуковоспроизводящая аппаратура не воспроизводит эти частоты, вы должны ощутить потерю насыщенности и глубины звука. Естественно, при записи и сведении потеря этих частот вызовет тот же эффект.

2) Верхние басы (от 80 Гц до 200 Гц) — это верхние ноты басовых инструментов и самые низкие ноты таких инструментов, как гитара. Если потерять этот регистр, то вместе с ним потеряется и ощущение силы звука. А ведь именно в этих частотах содержится энергия звука, которая заставляет вас пританцовывать под музыку, недаром основная энергия ритм-секции сконцентрирована именно в этом регистре.

3) Низкие средние (от 200 Гц до 500 Гц) — здесь размещается почти весь ритм и аккомпанимент, это регистр гитары.

4) Средние средние ( от 500 Гц до 2.500 Гц) — соло скрипок, соло гитар, фортепиано, вокал. Музыку, в которой не хватает этих частот обычно называют «занудной» или «смурной».

5) Вехние средние (от 2.500 Гц до 5 кГц). Хотя в этом диапазоне мало нот, только самые верхние ноты фортепиано и некоторых других инструментов, здесь много гармоник и обертонов. Усиление этой части спектра позволяет достичь яркого, искрящегося звука, создающего эффект присутствия. Однако, если энергия этой полосы частот чрезмерна, то это режет слух. Это и называется «слушательской утомляемостью» и является проблемой большинства недорогих аккустических систем, которые искуственно усиливают данную часть спектра для «яркости» звучания. Ну это уже коммерческие штучки!

6) Низкие высокие (около 5 кГц до 10 кГц), где мы встречаемся с самым сильным искажением высоких частот и где шипение пленки (для любителей кассетной записи) становится самым заметным, так как здесь очень мало других звуков, способных скрыть это. Хотя люди, теоретически могут слышать и более высокие тона, эти частоты считаются пределом восприятия. Но по большому счету, для хорошего звука — это маловато.

7) Верхние высокие (около 10 кГц до 20 кГц) наша последняя октава, это самые тонкие и нежные высокие частоты. Если этот диапазон частот будет неполноценен, то вы ощутите некий дискомфорт при прослушивании записей (если, конечно, медведь не наступил вам на ухо).

Что бы настроить систему, вам нужно знать то что описано выше.

Что бы не лезть в дебри, рассмотрим 2ух компонентную акустику, 2ух и 3ех полоски.

Двухкомпонентная акустика состоит из 2ух компонентов, динамика » широкополосника » и высокочастотного динамика (пищалки) и пассивного кроссовера.

Двух полосная система, состоит из двух динамиков среднечастотника и пищалки.

Трех полосная система состоит из МИД — баса, среднечастотника и пищалки.

Теперь давайте отойдем не много от звуковой полосы, а не много рассмотрим некоторые типы динамиков (компонентов) что бы понимать что настраивать и где:

Сабвуфер — это динамик воспроизводящий звуки самых низких частот звукового диапазона (примерно от 20 до 65 Гц).
МИД бас — динамик, воспроизводящий часть низких и средних низких частот. (примерно от 40-50 до 600 гц.)
Среднечастотник — динамик способный воспроизводить от 500гц до 5000Кгц)
Высокочастотник — динамик воспроизводящий от 5000Кгц и до 20000Кгц)

Для общего понимания, хочу отметить, что абсолютно любой динамик может воспроизвести все частоты, вопрос лишь в том, с какой громкостью?)
По этому производятся разные типы динамиков, существуют разные конструкции динамиков позволяющие мидбасу к примеру играть от 30 гц до 4000 Кгц, однако скажем тот же мидбас, играющий скажем 50гц в полную свою ширину (до 4000 Кгц) может на высокой громкости захрепеть или не выдовать более высокие частоты, для этого настройка и нужна, для этого и существуют такие компоненты в системе, способствующие разным частотам. (динамик играет то что он должен).

«Рыба гниет с головы» вся настройка, системы начинается с фильтров первого порядка, с магнитолы, вообще скажем так, для меня есть 3 типа порядка фильтров.

Источник

Как настроить срезы в магнитоле pioneer

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Нарвался на интересную статейку у моего друга VaskoEvgeni в БЖ. Считаю полезной информацией.

Учимся настраивать «Pioneer»

Не торопитесь делать выводы. Начнем настройку, для того, что бы реализовать все возможности этого аппарата.
И первое, что надо сделать — это проверить возможности приобретенных передних динамиков и, подстроив встроенным фильтром частоту среза, уйти от искажений по фронту.

Для примера будем использовать довольно популярный на сегодняшний день аппарат «Pioneer DEH 3100» или более старшие модели. Надо сказать, что не все модели Пионеров имеют в базе нужные настройки. Аппараты низшей ценовой категории, модели, первые цыфры которых 1, 2, а так же 11, 21 и так далее — пустые, как барабан. Это бюджет, и многого от них требовать не надо. По деньгам и функционал. А вот начиная с модели 3100 (это касается модельного ряда прошлого года) — мы имеем все для экспериментов.

Немного о возможностях джойстика. Рукоятка может наклоняться вправо, влево, вверх, вниз и утапливаться в центр.

Делаем уровень громкости примерно 30 единичек, даже если при этом передок явно похрипывает, нажимаем на рукоятку джойстика по центру и попадаем в меню настроек. Их достаточно много, но не переживайте, пока нам нужен только один пункт, вращая джойстик вправо или влево находим пункт «Аудио», нажимаем на джойстик еще раз, и, вращая рукоятку, ищем упоминание о баллансе и фадере.

Вот оно: FADERBALANSE. Нажимаем на джойстик. Получаем надпись: FAD 0, BAL 0. Могут быть другие цифры, если ранее была произведена какая-то настройка.
Наклоняя джойстик вправо мы перемещаемся из меню Фадера в меню Балланса. Вращая же джойстик мы собственно и производим регулировку этих параметров. При этом актуальное меню начинает мигать. Переводим Фадер в положение +15. При этом мы весь сигнал подаем только на переднюю акустику, что бы тыл не мешал нам отстраивать фронт.
Все, можно настраивать частоту среза. Наклоняем джойстик влево и выпадаем из меню фадера в основное меню аудио настроек. ( надо уточнить, что всегда при наклоне джойстика влево мы выходим из актуального меню в основное.
Вращаем джойстик для поиска настроек фильтра пердней акустики. Вот оно: HIGH PASS FILTER. Нажимаем на джойстик, утапливая его и, получаем HPF OFF. Это означает, что фильтр выключен и на переднюю акустику идет весь сигнал, весь диапазон, что конечно же приводит к искажениям. (Это касается акустики малого размера и малой мощности, как правило на фронт устанавливается именно такие динамики — размер 13 см) Но даже при динамиках размера 16 см. эта настройка необходима.

Утапливаем джойстик и надпись меняется. Теперь это HPF 50. И опять уточнение: Цифра может быть другой, если этот параметр уже настраивался. Цифра говорит о том, что сейчас на фронт будет идти сигнал, нижний предел которого ограничен частотой 50 герц (это практически сабовая частота и, естественно, не каждый динамик с ней справится). Для выхода из меню используется кнопка BAND, распологающаяся слева внизу. Нажимаем на нее и, выпадаем из меню настроек. Вращая джойстик, то есть добавляя громкость, можем проверить уровень искажений.
Результат не понравился? Тогда заходим опять в меню фильтра и, вращая джойстик, меняем цифру на следующее значение и, опять проверяем. Надо сказать, что для акустики размера 13 см, можно смело сразу установить значение фильтра в 100 — 125. Для акустики 16 см, как правило оно должно быть 80.
Все, мы получили чистый звук, искажений нет, но и низких частот не хватает и это естественно. Но сейчас мы эту нехватку компенсируем специальным режимом, переведя работу тыловых динамиков в режим саба.

Сейчас мы будем работать в меню предварительных настроек. Есть у Пионера и такое меню. Как в него попасть? Очень просто. Выключите аппарат. Выключили? Теперь нажмите на кнопку включения магнитолы — это верхняя левая кнопка, но не коротко а длительно. Удерживайте ее пока не вспыхнет дисплей. Есть, Вы в меню.

(Небольшое отступление. Почти все эти функции о которых мы будем говорить, всегда присутствовали на Пионерах, только вход в меню предварительных настроек осуществлялся разными кнопками. Иногда это длительное удержание джойстика в утопленном положении. Иногда это удержание кнопки Функции. Почти всегда магнитола должна быть в выключенном состоянии)

Повращайте рукоятку, проверяя какие пункты присутствуют. Там может быть настройка языка, дискретности шага поиска радиостанций, опции включения дополнительных входов да и много еще чего. Нам нужна надпись SW Kontrol.
Вращаем рукоятку для поиска этой надписи. Есть? Коротко утапливаем джойстик и получаем REAR SP FUL.
Надпись говорит о том, что на заднюю акустику идет весь диапазон, а нам нужно, что бы акустика заработала в режиме саба. Вращаем рукоятку. надпись меняется с FULL на SW. Оставьте ее на SW. Все. нажмите кнопку включения магнитолы. Тыла не слышно совсем, но так и должно быть, он только включен в нужный нам режим, но не настроен.

Теперь нам нужно снова попасть в меню Аудио. Как это делать Вы уже знаете. Вы уже там? Тогда вращаем рукоятку для поиска надписи SW SETTING1. Нашли? Коротко утапливаем джойстик. Что получили? SW слева, а вот справа может быть три вида настроек. Это либо NORMAL?, либо REV, либо OFF. Вращая рукоятку мы переходим из одной опции в другую. Ну понятно, что OFF — это выключено, то есть режим выключен. А вот остальные надписи означают, что динамики работают либо в режиме нормальном, когда диффузор работает вверх, либо в режиме реверса, когда диффузор работает вниз. Оставьте какой то из них. Из опыта, в автомобилях кузовного исполнения «Седан» предпочтительнее режим Реверса.

Осталось совсем немного. Тонкомпенсция. Есть такой режим. Найти его легко в том же меню аудио-настроек, вращая джойстик. Надпись будет следующая LOUDNESS. Утапливаем джойстик и получаем слева LOUDNESS справа три возможных состояния. Низкий уровень, средний, высокий. Что делает эта настройка? Она корректирует уровень высоких и низких частот на малых уровнях громкости. Чем ниже уровень громкости, тем сильнее влияние. Но, не надо забывать, что при больших уровнях громкости влияние режима почти не ощущается. Чем громче, тем меньше эта коррекция. Оставьте значение HIGT — высокий уровень.

Ну вот и все, почти. Осталось совсем немного, всего две, три настойки. Но они уже для меломанов, для людей с музыкальным слухом. Обычному рядовому пользователю ими можно пренебречь. Только необходимо сделать еще одно. Зайти в меню EQ SETTING1. Это там же в аудио-настройках. Утопить джойстик в этом меню. На дисплее будет EQ SETTING и три столбца: регулировка уровня низких, средних и высоких частот. Перемещение по столбцам — это наклон джойстика вправо, собственно регулировка — вращение, как всегда. Отрегулируйте их в соответствии со своими предпочтениями но, рекомендация, не превышайте уровень низких частот, как правило достаточно значения 0 — 1.Вы и так получили сейчас хороший, сбалансированный звук. Не надо усложнять жизнь своей акустике. Опять же, если динамики серьезные, то можно и здесь поупражняться в настройках. Опять уточнение, такие настройки хороши для комплекта: Пионер и 4 динамика. Если стоит усилитель, то настройи немного другие.

Рассмотрим процесс настройки станции мультимедиа Pioneer AVH-X5700BT в системе с сабвуферным звеном.

Автомагнитола была установлена в Ford Explorer 2008 года, акустика в дверях была заменена на Focal серии Integration, в штатный корпус сабвуфера был виброизолирован и в него установлен новый динамик Hertz ES F20.5, а на него усилитель Art Sound XE 1K. То есть акустика у нас работает от встроенного усилителя автомагнитолы, а сабвуфер качает внешний усилитель мощности. Это весьма распространенная система. Настраиваем ее.

Для начала пробежимся по меню аудионастроек аппарата. Чтобы самостоятельно настроить звук системы требуется понимание всех возможностей аудионастроек автомагнитолы.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Первым дело заходим в меню «Эквалайзер» и выбираем Пользовательскую установку, все регулировки в ней должны стоять «по нулям». Далее «Микшер/Баланс» и проверяем правильность подключения динамиков в автомобиле. Включаем каждый из четырех динамиков отдельно, проверяем, что он на месте и слушаем звучание с него – диапазон должен быть полным, без провалов.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Далее выставляем срезы для динамиков системы и сабвуфера. На фронт включаем ФВЧ и выставляем срез с крутизной спада 12 дБ на частоте 50 Гц.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Для тыловой акустики ставим срез на 63 Гц с крутизной спада 12 дБ.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Для сабвуферного звена выставляем на Pioneer AVH-X5700DVD срез 80 Гц с крутизной спада 12 дБ.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Далее заходим в настройки «Положения прослушивания» и выбираем себя любимого – водителя автомобиля.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Далее заходим в «Временные задержки» и выставляем расстояние до динамиков. Сидя на своем месте откидываем голову на подголовник и меряем расстояние от динамиков до своего носа и вбивает значения в магнитолу. Если фронт 2-компонентный, то берется расстояние до пищалок, так как они формируют сцену. После выставления значений слушается женский вокал, мужской вокал и проверяется положение певца перед собой. Если он по центру, то регулировка удалась, если смещен в сторону, значит требуется аккуратная ручная коррекция значений.

Сабвуфер. После выставления значений временной коррекции требуется вернуться в пункт «Кроссовер – Сабвуфер» и попробовать поменять фазу саба. Если в одном положении звук значительно лучше по басу, чем в другом, значит временная коррекция выполнена правильно, если разницы при смене фазы нет – значит что-то неправильно в настройке временной задержки.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Эквалайзер. Выставляем на слух, на хорошем треке. Общие рекомендации по большинству машин:

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Не забываем сохранить все свои настройки на энергонезависимой памяти автомагнитолы Pioneer AVH-X5700BT, что удобно при отключении аккумулятора, например при ТО у дилера. Процесс настройки тонкий и трудоемкий, поэтому желательно его зафиксировать. После настройки системы у многих возникнет вопрос: а не проще ли было взять микрофон Pioneer и сделать все настройки в автоматическом режиме? Отвечу: проще, но результата такого, какой получен при настройке с душой для себя любимого не будет. Даже близко.

После покупки автомобиля или отдельно магнитолы каждый автомобилист сталкивается с необходимостью настроить аудиосистему в машине для качественного звучания аудиофайлов и радио. Если в вашей машине установлена магнитола Pioneer последних моделей, например Mosfet 50wx4, 150UB или 170ub, или же некоторые из устройств линейки AVH, то настроить его можно будет с помощью несложных действий, во время которых вы будете устанавливать приемлемое для вас качество звучания.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионерКак пользоваться магнитолой

Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей

Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.

Основная настройка звука магнитолы Pioneer

Чтобы попасть в меню настроек, жмем на круглую рукоять джойстика магнитолы по центру. Вращая ручку вправо или влево, переходим по пунктам меню и ищем «Аудио», для перехода в него нажимаем на круглую ручку по центру еще раз. Оказавшись в пункте «Аудио», находим подпункт FADERBALANSE. Для новой магнитолы показатели этого подпункта должны быть установлены на уровне 0. Если вы видите другие цифры, то в устройстве уже кто-то пытался отрегулировать настройки, и вам нужно заново привести их в прежнее значение. Настраиваем FADERBALANSE с помощью джойстика, устанавливая значение в положении фадера +15.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Настраиваем фильтр передней акустики. Для этого снова вращаем центральную круглую кнопку джойстика в поиске пункта меню HIGH PASS FILTER. При нажатии на центральную кнопку на дисплее магнитолы должно высветиться HPF OFF, что означает переход всего диапазона на переднюю акустику. Чтобы избавиться от искажений, жмем на джойстик до появления надписи HPF 50 (или другой – в зависимости от модели магнитолы). Установив фильтр на частоте 50 Гц, выходим из этого пункта меню с помощью кнопки Band и проверяем уровень искажений с помощью усиления или уменьшения громкости. Если результат вас не устроил, снова вернитесь в предыдущий пункт меню и установите параметр HPF на другое значение (от 80 до 125).

Настройка магнитолы Pioneer под сабвуфер

Избавившись от искажений на высоких частотах, необходимо добавить басов, чтобы получить качественное и объемное звучание. Для этого нужно перейти в меню предварительных настроек, выключив и включив магнитолу. Чтобы перейти в меню, нажмите на основную кнопку выключения устройства и удерживайте ее до включения дисплея. Когда он загорится, вы окажетесь в меню предварительных настроек. Теперь с помощью джойстика ищите пункт SW Kontrol. Утопив джойстик в корпус магнитолы, вы оказываетесь в подпункте EAR SP FUL. С помощью вращения круглой рукояти джойстика меняем надпись FULL на SW и выключаем магнитолу.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Теперь необходимо провести донастройку этого пункта в основном меню. Для этого снова включаем магнитолу и ищем с помощью джойстика пункт SW SETTING1, затем нажимаем на центр рукояти. Перед нами три варианта настройки: NORMAL, REV и OFF. На практике большинство автолюбителей устанавливают сабвуферы магнитолы в режиме реверса (REV). Снова выключаем и включаем магнитолу.

Настройка сабвуфера в главном меню

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Далее необходимо настроить тонкомпенсацию магнитолы. Для этого снова вращаем джойстик, пока не загорится надпись LOUDNESS с тремя возможными значениями – низкий, средний и высокий. Нам нужно значение HIGT – устанавливаем его и снова выходим обратно в меню.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Настройка эквалайзера на магнитоле Pioneer

Последний штрих в настройке магнитолы – это выбор мощности и регулировка эквалайзера. Для этого ищем пункт меню EQ SETTING1 и находим его вместе с тремя уровнями состояния: низкая, средняя и высокая частота. Настройки эквалайзера вы можете регулировать на свое усмотрение, но желательно, чтобы уровень низких частот не превышал 0-1. Выбрав подходящее качество звучания частот, вы получаете мощный и насыщенный звук аудиосистемы в своем автомобиле.

что такое уровень ас на магнитоле пионер. Смотреть фото что такое уровень ас на магнитоле пионер. Смотреть картинку что такое уровень ас на магнитоле пионер. Картинка про что такое уровень ас на магнитоле пионер. Фото что такое уровень ас на магнитоле пионер

Настройка магнитолы Pioneer MVH серии 150UB и других моделей магнитолы Пионер имеет сходные принципы, возможны отличия по количеству выбираемых пунктов настройки. Большинство пользователей этих устройств отмечают большие возможности для индивидуальной настройки качества и мощности звучания, высокое качество звука после настройки, а также интуитивно понятное и легко управляемое меню управления. Широкие возможности для воспроизведения файлов любого формата также относятся к преимуществам этой марки магнитолы.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
