Тепловыделяющая сборка
Тепловыделяющая сборка (ТВС) — машиностроительное изделие, содержащее ядерные материалы и предназначенное для получения тепловой энергии в ядерном реакторе за счёт осуществления контролируемой ядерной реакции.
Обычно представляет собой четырёхгранный (PWR) или шестигранный (ВВЭР) пучок ТВЭЛов длиной 2,5—3,5 м (что примерно соответствует высоте активной зоны) и диаметром 30—40 см, изготовленный из нержавеющей стали или сплава циркония (для уменьшения поглощения нейтронов).
Твэлы собираются в ТВС для упрощения учёта и перемещения ядерного топлива в реакторе. В одной ТВС обычно содержится 150—350 твэлов, в активную зону реактора обычно помещается 200—450 ТВС.
Содержание
Мировые поставщики ТВС [1] [2]
Российские ТВС
ТВС реакторов ВВЭР-440
ТВС ВВЭР-440 состоит из пучка твэлов, головки, хвостовика и чехла. Твэлы в пучке расположены по треугольной решётке и объединены между собой дистанционирующими решётками «сотового» типа, закреплёнными на центральной трубе, и нижней опорной решёткой, закреплённой на хвостовике. Головка и хвостовик ТВС жестко по шестигранной поверхности соединены с чехлом, являющимся несущим элементом конструкции. Пучок состоит из 126 твэлов.
ТВС альтернативной конструкции с жёстким каркасом, формируемым шестью уголками и дистанционирующими решётками. Главный упор был сделан на увеличение глубины выгорания, повышение эксплуатационной надёжности и усиление изгибной жёсткости ТВС. Выполненная модернизация сборок позволила продлить срок их эксплуатации до 4-5 лет, а также предоставила возможность работать в манёвренном режиме (суточное изменение мощности энергоблока).
ТВСА-АЛЬФА
Эволюционное развитие базовой конструкции ТВСА. ТВСА-АЛЬФА комплектуется восьмью дистанционирующими решётками увеличенной высоты с оптимизированной геометрией ячейки, твэлами с оболочкой меньшей толщины и таблетками без отверстия.
ТВСА-T
ТВСА с сокращенным до восьми количеством дистанционирующих решёток. Модификация ТВСА для поставок на АЭС «Темелин» (Чехия) для замены топлива американской компании «Вестингауз».
ТВСА-У
ТВСА с удлиненной активной частью.
ТВСА-PLUS
Разрабатываемая конструкция ТВСА рассчитанная на эксплуатацию в 18-месячном топливном цикле при работе на мощности 104 % от номинальной.
Бесчехловая ТВС третьего поколения. Технический проект кассеты базируется на опыте эксплуатации комплекса кассет второго поколения и технических решениях воплощенных в кассетах ВВЭР-1000 (ТВСА и ТВС-2)
ТВС реакторов ВВЭР-1000
ТВС ВВЭР-1000 представляет собой активную конструкцию из 312 твэлов, закреплённых в каркасе из 18 направляющих каналов, 15 дистанционирующих и одной нижней решётки.
Концевые детали ТВС служат для фиксации кассеты в установочных гнёздах активной зоны. Верхняя концевая деталь (головка) обеспечивает взаимодействие с внутрикорпусными устройствами реактора и поджатие ТВС от всплытия, а также разъёмное соединение с каркасом ТВС. Нижняя концевая деталь (хвостовик) обеспечивает заданное местоположение кассеты в активной зоне, а также организацию протока теплоносителя.
Основные конструктивные особенности отечественной конструкции ТВС связаны, прежде всего, с формой её поперечного сечения. В отличие от мировых аналогов, базирующихся на прямоугольной форме, ТВС ВВЭР-1000 имеет гексагональное (шестигранное) сечение. При прочих равных условиях гексагональная форма ТВС обеспечивает более высокую однородность поля расположения твэлов и гарантирует сохранность ТВС во время транспортно-технологических операции при её изготовлении и при эксплуатации на АЭС.
В отличие от штатной ТВС ВВЭР-1000 каркас УТВС изготовлен из циркония, а не из нержавеющей стали. В УТВС в качестве выгорающего поглотителя используется оксид гадолиния, равномерно распределённый по объёму топливных таблеток нескольких твэгов (твэлы с гадолинием). УТВС — разборная ТВС, то есть, при обнаружении негерметичного твэла кассету можно отремонтировать, заменив поврежденный твэл на герметичный.
УТВС разработана в ОКБ «Гидропресс» совместно с ОАО «ТВЭЛ».
ТВС с жёстким каркасом, образованным приваркой двенадцати дистанционирующих решёток к направляющим каналам. Является эволюционным развитием конструкций предшествующих бесчехловых ТВС (ТВС-М, УТВС), по сравнению с которыми в неё не добавлено ни одного нового элемента. Все новые качества получены путём применения положительно зарекомендовавших себя в эксплуатации решений, усовершенствования конструкции отдельных составляющих элементов.
Разработка ОКБ «Гидропресс» (г. Подольск, Московская область). Эксплуатация ТВС-2 ведется с 2003 года на Балаковской АЭС. В 2007 году все блоки Балаковской АЭС переведены на ТВС-2. В 2007 году на этот тип переведен энергоблок № 1 Волгодонской АЭС.

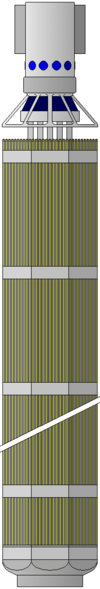

ТВС-2М
Модификация ТВС-2, в ТВС-2М укорочены концевые детали и, соответственно, удлинен топливный столб активной зоны, вниз на 100 мм и вверх на 50 мм и введена 13-я решётка внизу, которая закрепляет пучок в зоне гидродинамической нестабильности. Дополнительно оптимизированы дистанционирующие решётки для уменьшения гидродинамического сопротивления. Назначение ТВС-2М — 18-месячный топливный цикл. В эксплуатации с 2006 года (энергоблок №1 Балаковской АЭС). На работу с ТВС-2М переводятся энергоблоки, работавшие на ТВС-2: энергоблоки №1-4 Балаковской АЭС, энергоблок №1 Ростовской (Волгодонской) АЭС. Энергоблок №2 Ростовской АЭС пущен с активной зоной, полностью скомпонованной из ТВС-2М. ТВС-2М является прототипом для ТВС АЭС-2006.
ТВС реакторов PWR
ТВС-квадрат
«ТВС-Квадрат» — проект ОАО «ТВЭЛ» по созданию топлива для реакторов АЭС западного дизайна. В конструкции «ТВС-Квадрат» для реакторов PWR используется топливо из диоксида урана с обогащением по U-235 до 5 % с добавкой гадолиния.
ТВС реакторов РБМК
В каждую сборку входит 18 стержневых твэлов. Оболочка твэла заполнена таблетками из двуокиси урана.
Тепловыделяющая сборка ТВС
Тепловыделяющая сборка (ТВС) — машиностроительное изделие, содержащее ядерные материалы и предназначенное для получения тепловой энерги
Обычно представляет собой четырёхгранный (PWR) или шестигранный (ВВЭР) пучок ТВЭЛов длиной 2,5-3,5 м (что примерно соответствует высоте активной зоны) и диаметром 30-40 см, изготовленный из нержавеющей стали или сплава циркония (для уменьшения поглощения нейтронов).
Твэлы собираются в ТВС для упрощения учёта и перемещения ядерного топлива в реакторе. В одной ТВС обычно содержится 150-350 твэлов, в активную зону реактора обычно помещается 200-450 ТВС.
Среди Российских ТВС известны следующие:
ТВС реакторов ВВЭР-440
ТВС ВВЭР-440 состоит из пучка твэлов, головки, хвостовика и чехла. Твэлы в пучке расположены по треугольной решётке и объединены между собой дистанционирующими решётками «сотового» типа, закреплёнными на центральной трубе, и нижней опорной решёткой, закреплённой на хвостовике. Головка и хвостовик ТВС жестко по шестигранной поверхности соединены с чехлом, являющимся несущим элементом конструкции. Пучок состоит из 126 твэлов.
ТВСА
ТВСА альтернативной конструкции с жёстким каркасом, формируемым шестью уголками и дистанционирующими решётками. Главный упор был сделан на увеличение глубины выгорания, повышение эксплуатационной надёжности и усиление изгибной жёсткости ТВС. Выполненная модернизация сборок позволила продлить срок их эксплуатации до 4-5 лет, а также предоставила возможность работать в манёвренном режиме (суточное изменение мощности энергоблока).
Разработка «ОКБМ имени И. И. Африкантова».
Эволюционное развитие базовой конструкции ТВСА. ТВСА-АЛЬФА комплектуется восьмью дистанционирующими решётками увеличенной высоты с оптимизированной геометрией ячейки, твэлами с оболочкой меньшей толщины и таблетками без отверстия.
ТВСА с сокращенным до восьми количеством дистанционирующих решёток. Модификация ТВСА для поставок на АЭС «Темелин» (Чехия) для замены топлива американской компании «Вестингауз».
ТВСАУ с удлиненной активной частью.
Разрабатываемая конструкция ТВСА рассчитанная на эксплуатацию в 18-месячном топливном цикле при работе на мощности 104 % от номинальной.
РК-3
Бесчехловая ТВС третьего поколения. Технический проект кассеты базируется на опыте эксплуатации комплекса кассет второго поколения и технических решениях воплощенных в кассетах ВВЭР-1000 (ТВСА и ТВС-2)
ТВС реакторов ВВЭР-1000
ТВС ВВЭР-1000 представляет собой активную конструкцию из 312 твэлов, закреплённых в каркасе из 18 направляющих каналов, 15 дистанционирующих и одной нижней решётки.
Концевые детали ТВС служат для фиксации кассеты в установочных гнёздах активной зоны. Верхняя концевая деталь (головка) обеспечивает взаимодействие с внутрикорпусными устройствами реактора и поджатие ТВС от всплытия, а также разъёмное соединение с каркасом ТВС. Нижняя концевая деталь (хвостовик) обеспечивает заданное местоположение кассеты в активной зоне, а также организацию протока теплоносителя.
Основные конструктивные особенности отечественной конструкции ТВС связаны, прежде всего, с формой её поперечного сечения. В отличие от мировых аналогов, базирующихся на прямоугольной форме, ТВС ВВЭР-1000 имеет гексагональное (шестигранное) сечение. При прочих равных условиях гексагональная форма ТВС обеспечивает более высокую однородность поля расположения твэлов и гарантирует сохранность ТВС во время транспортно-технологических операции при её изготовлении и при эксплуатации на АЭС.
УТВС разработана в ОКБ «Гидропресс» совместно с ОАО «ТВЭЛ».
ТВС с жёстким каркасом, образованным приваркой двенадцати дистанционирующих решёток к направляющим каналам. Является эволюционным развитием конструкций предшествующих бесчехловых ТВС (ТВС-М, УТВС), по сравнению с которыми в неё не добавлено ни одного нового элемента. Все новые качества получены путём применения положительно зарекомендовавших себя в эксплуатации решений, усовершенствования конструкции отдельных составляющих элементов.
Разработка ОКБ «Гидропресс» (г. Подольск, Московская область). Эксплуатация ТВС-2 ведется с 2003 года на Балаковской АЭС. В 2007 году все блоки Балаковской АЭС переведены на ТВС-2. В 2007 году на этот тип переведен энергоблок № 1 Волгодонской АЭС.
ТВС реакторов PWR
ТВС реакторов РБМК
В каждую сборку входит 18 стержневых твэлов. Оболочка твэла заполнена таблетками из двуокиси урана.
kak_eto_sdelano
kak_eto_sdelanoКак это сделано, как это работает, как это устроено
Самое познавательное сообщество Живого Журнала
За счёт постоянного деления ядер урана и выделяется большое количество тепла, которое нагревает воду или другой теплоноситель до высокой температуры. А далее по схеме:
Обычно ТВС представляет собой шестигранный пучок тепловыделяющих элементов длиной 2,5–3,5 м, что примерно соответствует высоте активной зоны реактора. Изготавливают ТВС из нержавеющей стали или сплава циркония (для уменьшения поглощения нейтронов). Тепловыделяющие элементы (тонкие трубки) собираются в ТВС для упрощения учёта и перемещения ядерного топлива в реакторе. В одной ТВС обычно содержится 18–350 тепловыделяющих элементов. В активную зону реактора обычно помещается 200–1600 ТВС (зависит от типа реактора).
А вот так устроена трубка твэла, из которых состоят ТВС:
Устройство твэла реактора РБМК: 1 — заглушка; 2 — таблетки диоксида урана; 3 — оболочка из циркония; 4 — пружина; 5 — втулка; 6 — наконечник.
Твэлы (трубки) и корпус ТВС:
И всё было бы прекрасно, если бы волшебные таблетки оксида урана не разлагались на другие элементы в процессе ядерной реакции. Когда это происходит, реактивность реактора ослабевает, и цепная реакция сама собой прекращается. Она может быть возобновлена только после замены урана в активной зоне (твэлов). Всё, что накопилось в трубках, необходимо выгрузить из реактора и захоронить. Или переработать для повторного использования, что более привлекательно, так как в ядерной промышленности все стремятся к безотходному производству и реген�
�рации. Зачем тратить деньги на хранение ядерных отходов, если можно заставить их, наоборот, эти деньги зарабатывать?
Вот в этом отделении НИИАР и занимаются технологиями регенерации отработанного ядерного топлива, разделяя радиоактивный навоз на полезные элементы и на то, что уже никогда и нигде не пригодится.
В основе всех современных технологических схем переработки отработанного ядерного топлива лежат экстракционные процессы, называемые Пьюрекс-процессом (от англ. Pu U Recovery EXtraction), который заключается в восстановительной реэкстракции плутония из смеси урана с его продуктами деления. Плутоний, выделенный при переработке, может быть использован в виде топлива в смеси с оксидом урана. Это топливо имеет название МОКС (англ. Mixed-Oxide fuel, MOX). Его получением также занимаются в НИИАР, в Отделе топливных технологий. Это перспективное топливо.
Все исследования и производственный процесс выполняются операторами дистанционно, в закрытых камерах и защитных боксах.
Выглядит это примерно так:
С помощью вот таких электромеханических манипуляторов операторы управляют специальным оборудованием в «горячих» камерах. От высокой радиоактивности оператора отделяет только свинцовое стекло метровой толщины, состоящее из 9-10 отдельных пластин, толщиной в 10 см.
Стоимость только одного стекла сопоставима со стоимостью квартиры в Ульяновске, а вся камера оценивается почти в 100 млн. рублей. Под действием радиации стёкла постепенно теряют свою прозрачность и они нуждаются в замене. Сможете на фото разглядеть «руку» манипулятора?
Чтобы научиться виртуозно управлять манипулятором, нужны годы тренировок и опыта. А ведь с их помощью иногда требуется выполнять операции из разряда откручивания и закручивания маленьких гаек внутри камеры.
У диоксида урана нет фазовых переходов, он менее подвержен тем нежелательным физическим процессам, которые происходят с металлическим ураном при высоких температурах активной зоны. Диоксид урана не взаимодействует с цирконием, ниобием, нержавеющей сталью и другими материалами, из которых изготовлены ТВС и трубки твэлов. Эти свойства позволяют применять его в ядерных реакторах, получая высокие температуры и, следовательно, высокий КПД реактора.
Пульт управления манипулятором немного другой модификации. В этой камере нет стёкол, поэтому наблюдение ведётся с помощью установленных внутри камер.
Что это?! Человек в «горячей» камере?! Но.
Ничего страшного, это «чистая» камера. Во время технического обслуживания уровень радиации в ней не превышает допустимых значений, поэтому в неё можно работать даже без специальных средств радиозащиты. Судя по всему, именно в этой камере и производят окончательную сборку ТВС из уже заряженных урановыми таблетками твэлов.
При таком не очень уютном соседстве с открытым ядерным топливом уровень радиации в лаборатории не превышает природных значений. Всё это достигается за счёт жёсткой техники радиационной безопасности. Люди десятилетиями работают операторами без вреда для здоровья.
АЭС: как это работает?
Атомная электроэнергетика – современный и быстро развивающийся способ добычи электричества. А вы знаете, как устроены атомные станции? Каков принцип работы АЭС? Какие типы ядерных реакторов сегодня существуют? Постараемся детально рассмотреть схему работы АЭС, вникнуть в устройство ядерного реактора и узнать о том, насколько безопасен атомный способ добычи электроэнергии.
Как устроена АЭС?
Любая станция – это закрытая зона вдалеке от жилого массива. На ее территории находятся несколько зданий. Самое главное сооружение – здание реактора, рядом с ним расположен машинный зал, из которого реактором управляют, и здание безопасности.
Схема АЭС невозможна без ядерного реактора. Атомный (ядерный) реактор – это устройство АЭС, которое призвано организовать цепную реакцию деления нейтронов с обязательным выделением энергии при этом процессе. Но каков принцип работы АЭС?
Вся реакторная установка помещается в здание реактора, большую бетонную башню, которая скрывает реактор и в случае аварии удержит в себе все продукты ядерной реакции. Эту большую башню называют контейнтмент, герметичная оболочка или гермозона.
Гермозона в новых реакторах имеет 2 толстые бетонные стенки – оболочки.
Внешняя оболочка толщиной в 80 см обеспечивает защиту гермозоны от внешних воздействий.
Внутренняя оболочка толщиной в 1 метр 20 см имеет в своем устройстве специальные стальные тросы, которые увеличивают прочность бетона почти в три раза и не дадут конструкции рассыпаться. С внутренней стороны она выложена тонким листом специальной стали, которая призвана служить дополнительной защитой контейнтмента и в случае аварии не выпустить содержимое реактора за пределы гермозоны.
Такое устройство атомной станции позволяет выдержать падение самолета весом до 200 тонн, 8 бальное землетрясение, торнадо и цунами.
Впервые герметичная оболочка была сооружена на американской АЭС Коннектикут Янки в 1968 году.
Полная высота гермозоны – 50-60 метров.
Из чего состоит атомный реактор?
Чтобы понять принцип работы ядерного реактора, а значит и принцип работы АЭС, нужно разобраться в составляющих реактора.
Топливо для АЭС
На чем работает АЭС? Топливо для АЭС – это химические элементы, обладающие радиоактивными свойствами. На всех атомных станциях таким элементом выступает уран.
Обогащенный уран
Что делать в этом случае? Уран решили обогащать. Обогащение урана это процесс, когда в нем остается много нужных 235х изотопов и мало ненужных 238х. Задача обогатителей урана – из 0.7% сделать почти 100% урана-235.
Обогатить уран можно с помощью двух технологий – газодиффузионной или газоцентрифужной. Для их использования уран, добытый из руды, переводят в газообразное состояние. В виде газа его и обогащают.
Урановый порошок
Обогащенный урановый газ переводят в твердое состояние – диоксид урана. Такой чистый твердый 235й уран выглядит как большие белые кристаллы, которые позже дробят в урановый порошок.
Урановые таблетки
Урановые таблетки – это твердые металлические шайбы, длиной в пару сантиметров. Чтобы из уранового порошка слепить такие таблетки, его перемешивают с веществом – пластификатором, он улучшает качество прессования таблеток.
Прессованные шайбы запекают при температуре 1200 градусов по Цельсию более суток, чтобы придать таблеткам особую прочность и устойчивость к высоким температурам. То, как работает АЭС, напрямую зависит от того, насколько хорошо спрессовали и запекли урановое топливо.
Запекают таблетки в молибденовых ящиках, т.к. только этот металл способен не расплавиться при «адских» температурах свыше полутора тысяч градусов. После этого урановое топливо для АЭС считается готовым.
Что такое ТВЭЛ и ТВС?
Активная зона реактора внешне выглядит как огромный диск или труба с дырками в стенках (в зависимости от типа реактора), раз в 5 больше человеческого тела. В этих дырках находится урановое топливо, атомы которого и проводят нужную реакцию.
Цирконий выбран материалом для производства ТВЭЛов благодаря его тугоплавкости и антикоррозийности.
Тип ТВЭЛов зависит от типа и строения реактора. Как правило, строение и назначение ТВЭЛов не меняется, разными могут быть длина и ширина трубки.
В одну циркониевую трубку автомат загружает более 200 урановых таблеток. Всего в реакторе одновременно работают около 10 миллионов урановых таблеток.
ТВС – тепловыделяющая сборка. Работники АЭС называют ТВС пучками.
Одна ТВС за 4 года эксплуатации вырабатывает столько же энергии как при сжигании 670 вагонов угля, 730 цистерн с природным газом или 900 цистерн, груженных нефтью.
Сегодня ТВС производят в основном на заводах России, Франции, США и Японии.
Чтобы доставить топливо для АЭС в другие страны, ТВС запечатывают в длинные и широкие металлические трубы, из труб выкачивают воздух и специальными машинами доставляют на борта грузовых самолетов.
Атомная электростанция: принцип работы
Каков принцип работы АЭС? Принцип работы АЭС базируется на цепной реакции деления атомов радиоактивного вещества – урана. Эта реакция происходит в активной зоне ядерного реактора.
Если не вдаваться в тонкости ядерной физики, принцип работы АЭС выглядит так:
После пуска ядерного реактора из ТВЭЛов извлекаются поглощающие стержни, которые не дают урану вступить в реакцию.
Как только стрежни извлечены, нейтроны урана начинают взаимодействовать друг с другом.
Когда нейтроны сталкиваются, происходит мини-взрыв на атомном уровне, выделяется энергия и рождаются новые нейтроны, начинает происходить цепная реакция. Этот процесс выделяет тепло.
Тепло отдается теплоносителю. В зависимости от типа теплоносителя оно превращается в пар или газ, которые вращают турбину.
Турбина приводит в движение электрогенератор. Именно он по факту и вырабатывает электрический ток.
Если не следить за процессом, нейтроны урана могут сталкиваться друг с другом до тех пор, пока не взорвут реактор и не разнесут всю АЭС в пух и прах. Контролируют процесс компьютерные датчики. Они фиксируют повышение температуры или изменение давления в реакторе и могут автоматически остановить реакции.
Чем отличается принцип работы АЭС от ТЭС (теплоэлектростанций)?
Различия в работе есть только на первых этапах. В АЭС теплоноситель получает тепло от деления атомов уранового топлива, в ТЭС теплоноситель получает тепло от сгорания органического топлива (угля, газа или нефти). После того, как или атомы урана, или газ с углём выделили тепло, схемы работы АЭС и ТЭС одинаковы.
Типы ядерных реакторов
То, как работает АЭС, зависит от того, как именно работает ее атомный реактор. Сегодня есть два основных типа реакторов, которые классифицируются по спектру нейронов:
Реактор на медленных нейтронах, его также называют тепловым.
Для его работы используется 235й уран, который проходит стадии обогащения, создания урановых таблеток и т.д. Сегодня реакторов на медленных нейтронах подавляющее большинство.
Реактор на быстрых нейтронах.
За этими реакторами будущее, т.к. работают они на уране-238, которого в природе пруд пруди и обогащать этот элемент не нужно. Минус таких реакторов только в очень больших затратах на проектирование, строительство и запуск. Сегодня реакторы на быстрых нейтронах работают только в России.
Теплоносителем в реакторах на быстрых нейтронах выступает ртуть, газ, натрий или свинец.
Реакторы на медленных нейтронах, которыми сегодня пользуются все АЭС мира, тоже бывают нескольких типов.
Организация МАГАТЭ (международное агентство по атомной энергетике) создало свою классификацию, которой пользуются в мировой атомной энергетике чаще всего. Так как принцип работы атомной станции во многом зависит от выбора теплоносителя и замедлителя, МАГАТЭ базировали свою классификацию на этих различиях.
С химической точки зрения оксид дейтерия идеальный замедлитель и теплоноситель, т.к. ее атомы наиболее эффективно взаимодействуют с нейтронами урана по сравнению с другими веществами. Попросту говоря, свою задачу тяжелая вода выполняет с минимальными потерями и максимальным результатом. Однако ее производство стоит денег, в то время как обычную «легкую» и привычную для нас воду использовать куда проще.
Несколько фактов об атомных реакторах…
Одна обечайка (элемент конструкции) ядерного реактора весит 150 тонн. В одном реакторе таких элементов 6.
Водо-водяной реактор
Все водо-водяные реакторы в мире за все годы их эксплуатации в сумме уже успели набрать более 1000 лет безаварийной работы и ни разу не давали серьезных отклонений.
Структура АЭС на водо-водяных реакторах, подразумевает, что между ТВЭЛами циркулирует дистиллированная вода, нагретая до 320 градусов. Чтобы не дать ей перейти в парообразное состояние ее держат под давлением в 160 атмосфер. Схема АЭС называет ее водой первого контура.
Нагретая вода попадает в парогенератор и отдает свое тепло воде второго контура, после чего снова «возвращается» в реактор. Внешне это выглядит так, что трубки воды первого контура соприкасаются с другими трубками – воды второго контура, они передают тепло друг другу, но воды не контактируют. Контактируют трубки.
Таким образом, исключена возможность попадания радиации в воду второго контура, которая будет далее участвовать в процессе добычи электричества.
То, как работают АЭС далее, уже хорошо известно — вода второго контура в парогенераторах превращается в пар, пар вращает турбину, а турбина приводит в движение электрогенератор, который вырабатывает электроэнергию.
Безопасность работы АЭС
Узнав принцип работы АЭС мы должны понимать как же устроена безопасность. Устройство АЭС сегодня требует повышенного внимания к правилам безопасности.
Затраты на безопасность АЭС составляют примерно 40% от общей стоимости самой станции.
В схему АЭС закладываются 4 физических барьера, которые препятствуют выходу радиоактивных веществ. Что должны делать эти барьеры? В нужный момент суметь прекратить ядерную реакцию, обеспечивать постоянный отвод тепла от активной зоны и самого реактора, предотвращать выход радионуклеидов за пределы контайнмента (гермозоны).
Если, несмотря на устройство АЭС с множеством степеней защиты, охладить активную зону реактора в нужный момент не удастся, и температура топлива возрастет до 2600 градусов, то в дело вступает последняя надежда системы безопасности – так называемая ловушка расплава.
Дело в том, что при такой температуре дно корпуса реактора расплавится, и все остатки ядерного топлива и расплавленных конструкций стекут в специальный подвешенный над активной зоной реактора «стакан».
Ловушка расплава охлаждаема и огнеупорна. Она наполнена так называемым «жертвенным материалом», который постепенно останавливает цепную реакцию деления.
Таким образом, схема АЭС подразумевает несколько степеней защиты, которые практически полностью исключают любую возможность аварии.
