ЦПС от газели в волгу.

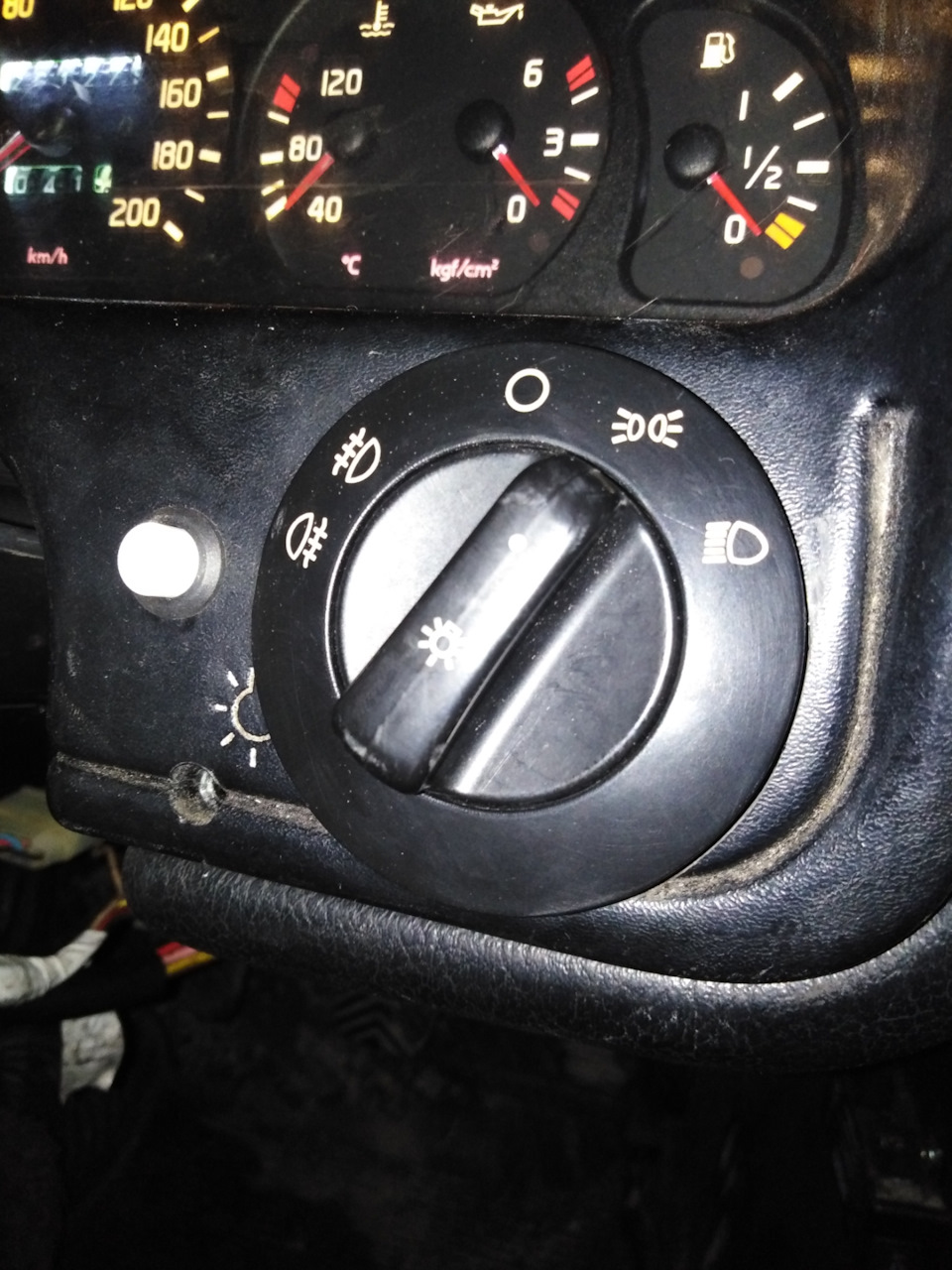

Всем привет. Сгорел у меня включатель света, точнее сгорела спираль, которая подсветку регулирует. Хороший повод поменять, на прошлой волге я поставил кнопку от девятки, и регулировку яркости от жигулей, в этой захотелось от газели внедрить. Собственно купил сам цпс, взял чёрный, оказалось зря. Так же взял разъём вот такой
подрезал чтобы вошло все и подписал контакты по схеме.

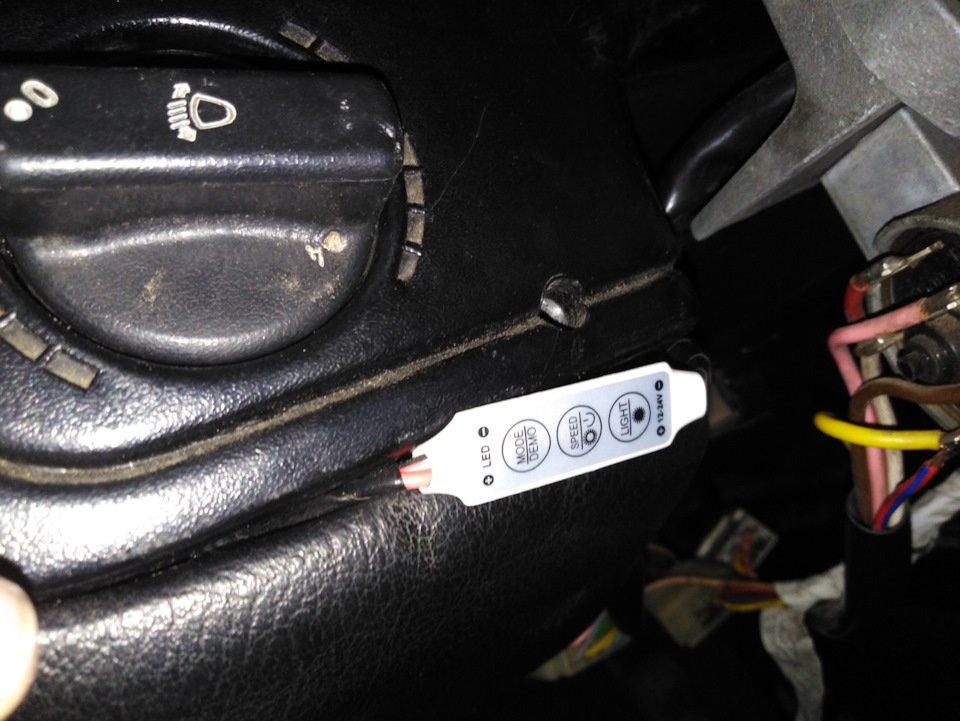

и повесил пульт управления подсветкой приборки
так все нормально работает. Ах да, реле задних птф надо заменить на обычное 4х контактное, но я его не выкинул, пригодится для самодельного круиз-контроля. Ну собственно вот так ночью
И ещё подключил диодные фары под решёткой, кинул их на бывшую кнопку птф шарашит что надо, теперь у тех, кто любит с говнолампами в фарах или птф ездить, будет каторакта, когда включю этих красавцев. Но не удобно тянуться постоянно до клавиши под магнитолой, поэтому перекину местами с кнопкой салонного света, так будет удобнее.
Установка ЦПС от газели
ЦПС Газель подключаем провода :
11 и 15 — контакт подключаем толстый серый провод, подаем на них постоянный +
12 — контакт подключаем желтый провод, на него будет подаваться + для включения ближнего света.
2 контакт — подключаем синий провод, на него будет подаваться + для включения габаритов.
7 контакт — подключаем массу для подсветки пиктограмм
9 контакт — подключаем к + от замка зажигания при включение зажигания подсветка ЦПС загорается, я подключил просто к подсветке приборки и габаритов.
8 контакт — подключаем к проводу с кнопки включения передних туманок, с него на 8 контакт будет подаваться постоянный +
10 контакт — подключаем на второй провод кнопки включения передних туманок, с 10 контакта будет выходить + для включения реле передних туманок.
6 контакт — подключаем к белому проводу кнопки задних туманок, с 6 контакта будет выходить + для включения реле задних туманок.
При подключение задних туманок возникает проблема…нужно произвести замену реле импульсного на обычное.
Берем 4х контактное реле и колодку производим подключение, на импульсном реле есть цифровые обозначения…
3 контакт — серый провод подключаем на контакт 85 реле
1 контакт — не нужен
5 контакт – управление, белый провод 6 контакт ЦПС подключаем на контакт 86 реле
6 контакт — не нужен
4 контакт — выход на фары, подключаем на контакт 87 реле
2 контакт — питание реле, постоянный + подключаем на контакт 30 реле
Курсивом выделил, т.к. это копипаст, который я указывал ранее. Небольшую ремарку дам. У меня передних ПТФ нет с завода, поэтому на контакт № 30 реле задних ПТФ мне пришлось кидать провод от предохранителя.
Подключал через 8-контактную колодку и одну одинарную, чтобы при замене или ремонте можно было спокойно отключать.
Четвертый этап — установка. Ну тут никаких проблем быть не должно. Ставим, подключаем и радуемся.
Реле и кнопку включения ЗПТФ я сделал под включение света в салоне. Но об этом в другой записи)
Внедренние Центрального Переключателя Света (далее ЦПСа) Газели НО на Волгу
Итак какие + и – данной переделки и для чего это вообще нужно?
Начнём с того для чего это нужно, заодно это будет являться плюсами:
1. Более удобный алгоритм включения и чёткость работы.
2. Возможность более правильной организации питания световых приборов.
3. Освобождение 2ух кнопок включения ПТФ (правда одну всё-таки придётся задействовать).
4. Подсветка ЦПСа.
5. Пафос наконец 🙂
Теперь минусы:
1. Стоимость самого ЦПСа около 400р. ///на данный момент порядка 1000р.///
2. Отсутствие режима включения плафона освещения салона (в штатном режиме).
3. Отсутствие возможности регулировки яркости комбинации приборов.
Как бороться с минусами?
1. Со стоимостью нужно смириться.
2. Включение плафона можно сделать от одной из кнопок включения ПТФ, или же реализовать на самом ЦПСе, при этом, лишившись какого-нибудь режима, что делать не рекомендуется.
3. Т.к. у меня светодиодная подсветка комбинации приборов, то меня этот минус особо не касается, да и не очень это регулировка и нужна…
Установка:
Если Вы ещё не приобрели данный девайс, то сообщу, что он бывает 2ух видов: чёрный русский с 9 контактами и оригинальный жёлто-зелёный FORD с 15 контактами. Мне достался именно 2ой, который помимо своего зарубежного происхождения может похвастаться большими возможностями подключения!
Для сохранности ЦПСа рекомендуется, чтобы он управлял мощными световыми приборами (ближний/дальний свет и передние ПТФ), подключёнными через реле.
Порядок подключения ЦПС от ГАЗели:
2 управление габаритами
6 управление Задними ПТФ
7 и 9 питание и масса лампочки подсветки ЦПС
8 питание ПТФ
10 управление Передними ПТФ
11 питание ближнего света
12 управление ближним светом фар
15 питание габаритов
Подключение стандартного ЦПС Волги:
1 (серый) постоянное питание
3 (синий) и 5 (красный) левые и правые габариты
4 управление ближним светом фар
7 (малиновый) подсветка комбинации приборов
8 (чёрный) питание плафона освещения салона
9 (фиолетовый) включение плафона освещения салона
Рекомендации по подключению:
Питание для ближнего/дальнего света фар и передних ПТФ (8 и 11) лучше брать отключаемое от замка зажигания (думаю, зачем это делать объяснять нет необходимости).
Питание для габаритов (1) можно взять со старого ЦПСа, хотя я взял отключаемое сигнализацией питание через реле от НЗ блокировки. Теперь при постановке на охрану свет отключается полностью, заодно при снятии с охраны, вечером машина освещена габаритными огнями:) Но, бывают случаи, когда габаритные огни нужно оставить чтобы выделить авто на стоянке, с фордовским ЦПСом это легко решается: подаём постоянное питание на контакт 4 и при вдавливание ЦПСа и повороте налево на 2 положения габариты будут гореть в любом случае, правда придётся немного доработать механическую часть ЦПС, о которой немного позже.
Левые и правые габариты, подсветку комбинации приборов, а также подсветку ручки ЦПС и его корпуса подключаем ко 2ому контакту ЦПС.

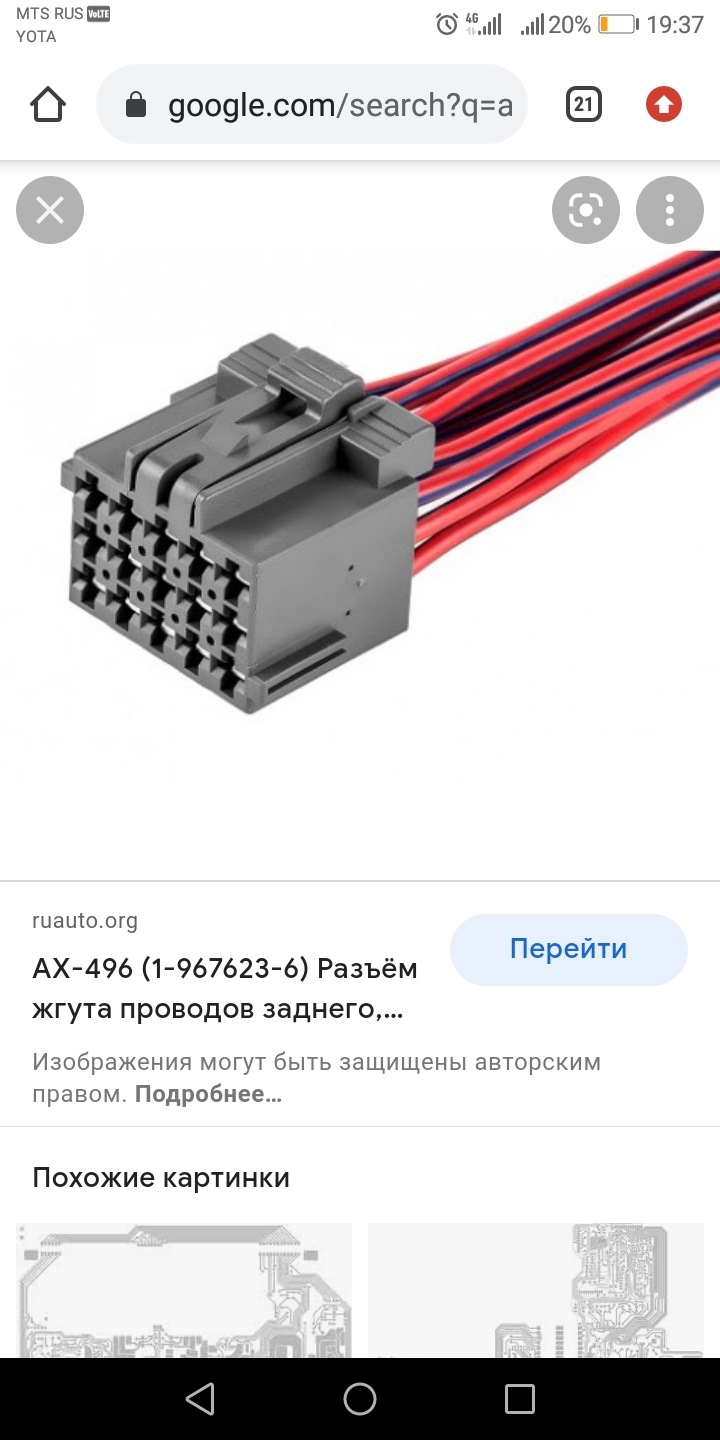

Ещё маленький совет, если не найдёте колодку под этот ЦПС (а найти её весьма проблематично, во всяком случае раньше, хотя можно заказать в зап. частях для инок), можно использовать колодку от вазовской кнопки ЭСП (стоит около 20р, + 7 проводков с клеммами уже будет. Встаёт идеально, а остальные провода можно и так вставить.
Рекомендации по установке ЦПС в облицовку комбинации приборов 3110/31105
Чтобы установить ГАЗелевский ЦПС, который больше (вместе с корпусом) родного, придётся доработать саму облицовку комбинации приборов, а также обе крышки ЦПСа.
То, что примерно должно получиться, можно увидеть на фото, посадочное место под старый ЦПС я удалял сначала мощным паяльником, затем обрабатывал острым ножом и напильником. Верхнюю часть пришлось срезать больше, т.к. там реализована подсветка. Крышки ЦПСа обрабатывал ножом, особенно тщательно нужно делать лицевую крышку. С задней крышки также были срезаны 3 крепёжных «уха». Работа выполняется не спеша, постоянно примеряясь «по месту». После того, как всё подогнано как надо, желательно заднюю крышку соединить с облицовкой комбинации приборов. Можно воспользоваться, например, экологически чистой холодной сваркой (тот же Poxipol), а можно и немного потравиться, просто приплавив её паяльником. Я выбрал 2ой вариант, т.к. паяльник уже был под рукой, да и МЛМ так прочнее.
Для тех кто решит воспользоваться благами фордовского ЦПСа, вот совет, как сделать возможным использовать ещё 2 положения (вдавить и повернуть налево): придется немного доработать ручку ЦПСа, т.к. ручка не может ни «вдавиться», ни повернуться налево. Повернуться налево ей мешает ограничитель в самой ручке и в лицевой крышке ЦПСа. Для этого смотрим какой из ограничителей на крышке мешает ей это сделать и убираем его. Чтобы ручка «вдавливалась» нужно снять порядка 2мм пластика с самой ручки в месте где она касается с крышкой, не трогая ограничитель. В 1ом положении между собой соединяются контакты 3 и 5, а во втором 2 и 4. Т.к. контакт 2 используется для включения габаритов, то для постоянного включения габаритов я использовал именно второе положение, подав постоянное питание на контакт 4. На 1ое положение можно вывести включение плафона освещения салона, правда его нельзя будет включить при работающем внешнем освещении. Для кого это недопустимо, освещение салона можно «повесить» на одну из кнопок включения ПТФ.
Желаю успехов всем кто решит повторить данную операцию,
Установка ЦПС от Газель бизнес на Волгу
Долго собирал информацию по данному изделию прочитал не один отчет,
Кто то писал что ставить его очень просто, это не сосем так…кто будет делать это поймет, если делать конечно нормально, с пайкой резкой и т.д.
Для чего это нужно, больше наверно для удобства все на одной ручке, убираем 2 кнопки с центральной консоли это мне нужно для установки в дальнейшем 2 дин магнитолы.
Якобы минусы нет регулировки подсветки панели, не знаю как у других, у меня подсветка всю жизнь включена на максимум.
На включение салонного света нужно будет ставить отдельную кнопку, либо приоткрывать дверь 🙂
Начнем с того что ЦПС- ов два вида, черный и желтый, черный якобы нашего производства, желтый якобы Форд, советую брать желтый сделан он намного добротней нашего, пиктограммы четкие не расплываются, подсветка сделана отдельными 3 лампами, которые легко поменять. В отличие от нашего, у желтого 15 контактов, у нашего лишние ампутировали за ненадобностью.
Установка: Есть два варианта ставить ободок сверху, либо заподлицо с панелью, я выбрал второй, сложнее но выглядит лучше.
Начинаем с разметки ободка на панели, затем основное я плавил ножом, отверстие доводил с помощью канц. ножей, круглого напильника и наж. бумаги.
Для того чтобы отверстие было ровным и круглым необходимо найти какой ниб. круглый предмет такого же диаметра намотать на него наж. бумагу и растачивать по кругу, периодически прикидывая ободок.
Отверстие делается впритирку с ободком. Далее ободок выставляется как нужно и вплавляется в панель паяльником. Позже надо будет еще подкорректировать корпус цпс напильником он немного задевает панель приборов, на фото видно.
По подключению: В сети много вариантов, не все они понятны как мне показалось…выкладываю свое понимание :-)…
Сначала по ЦПС волга :
Серый толстый провод с него идет постоянный +
Синий габариты и подсветка приборки нужно подать +
Желтый управление включение ближнего света нужно подать +
Розовый и красный регулировка подсветки приборки через реостат, при замыкании подсветка приборки горит на максимум, что и нужно сделать.
Черный включение плафона салона и сиреневый питание + плафона салона, при замыкании включается свет.
ЦПС Газель подключаем провода :
11 и 15 — контакт подключаем толстый серый провод, подаем на них постоянный +
12 — контакт подключаем желтый провод, на него будет подаваться + для включения ближнего света.
2 контакт — подключаем синий провод, на него будет подаваться + для включения габаритов.
7 контакт — подключаем массу для подсветки пиктограмм
9 контакт — подключаем к + от замка зажигания при включение зажигания подсветка ЦПС загорается, я подключил просто к подсветке приборки и габаритов.
8 контакт — подключаем к проводу с кнопки включения передних туманок, с него на 8 контакт будет подаваться постоянный +
10 контакт — подключаем на второй провод кнопки включения передних туманок, с 10 контакта будет выходить + для включения реле передних туманок.
6 контакт — подключаем к белому проводу кнопки задних туманок, с 6 контакта будет выходить + для включения реле задних туманок.
При подключение задних туманок возникает проблема…нужно произвести замену реле импульсного на обычное.
Берем 4х контактное реле и колодку производим подключение, на импульсном реле есть цифровые обозначения…
3 контакт — серый провод подключаем на контакт 85 реле
1 контакт — не нужен
5 контакт – управление, белый провод 6 контакт ЦПС подключаем на контакт 86 реле
6 контакт — не нужен
4 контакт — выход на фары, подключаем на контакт 87 реле
2 контакт — питание реле, постоянный + подключаем на контакт 30 реле
Есть еще 2 секретных 🙂 положения данного ЦПС чтобы его активировать нужно сточить выступ на ручке с противоположной стороны и осадить ее на 2мм чтобы она нажималась, получится еще 2 положения против часовой стрелки, как их использовать я еще не придумал… то что на это положение как пишут можно сделать вкл. салонного света у меня не вышло, допустим контакт 1 и 3 замыкаются во втором положении 4 и 5 в первом, но на них появляется + когда включаешь габариты, и зажигается салонный свет.
Устал писать, надеюсь кому нибудь пригодится 🙂
Замена ЦПС (центрального переключателя света) на альтернативный.
Кто эксплуатировал раннюю газель со старой панелью знает какой неудобный включатель света фар, перекочевавший с ГАЗона…
Мне с самого начала он не нравился, уже в первую же поездку забыв включить фары получил штраф))) Пипку эту я вытянул, но как оказалось только габариты были включены…
Мне очень нравится включение фар на ино ну или как на современных Газелях, одно но, они все большие и место куда их воткнуть на старой панели нет…

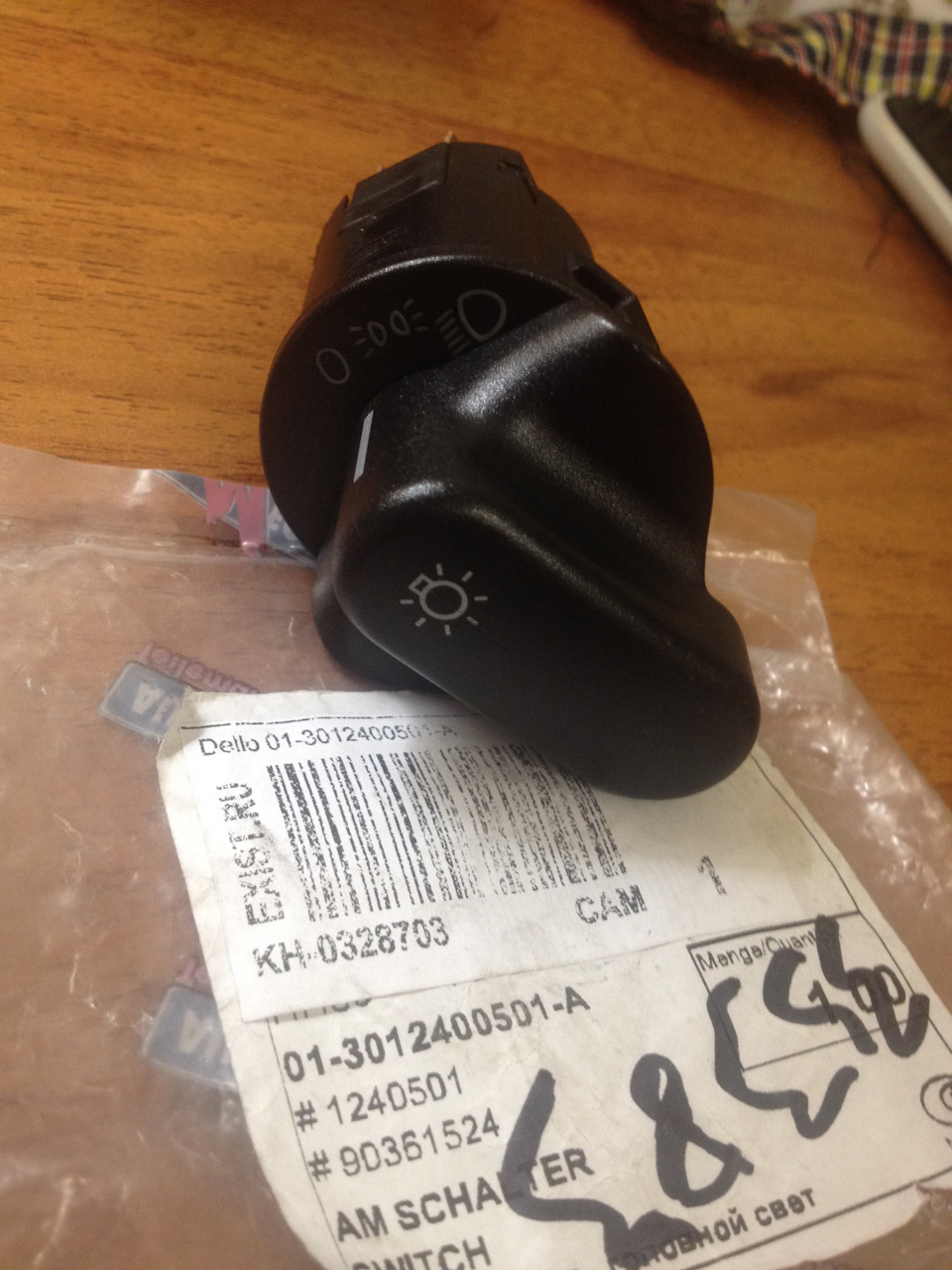

Тут увидел включатель с Опеля, по внешнему виду подходил, решено, заказал!
В машине все подключил, единственное добавил провод массы для подсветки, и переобжал одну клемму.
Плюс допом у этого включателя есть положение на себя (у Опеля включение салонного света) у меня будет на противотуманки, для этого провел два провода к цпс, установил реле. Сами ПТФ буду ставить по теплу.
Подсоединил, проверил, все работает как надо!
Осталось только коронкой сделать отверстие в панели и установить на место, поэтому итогового фото пока нет, как поставлю сфоткаю))

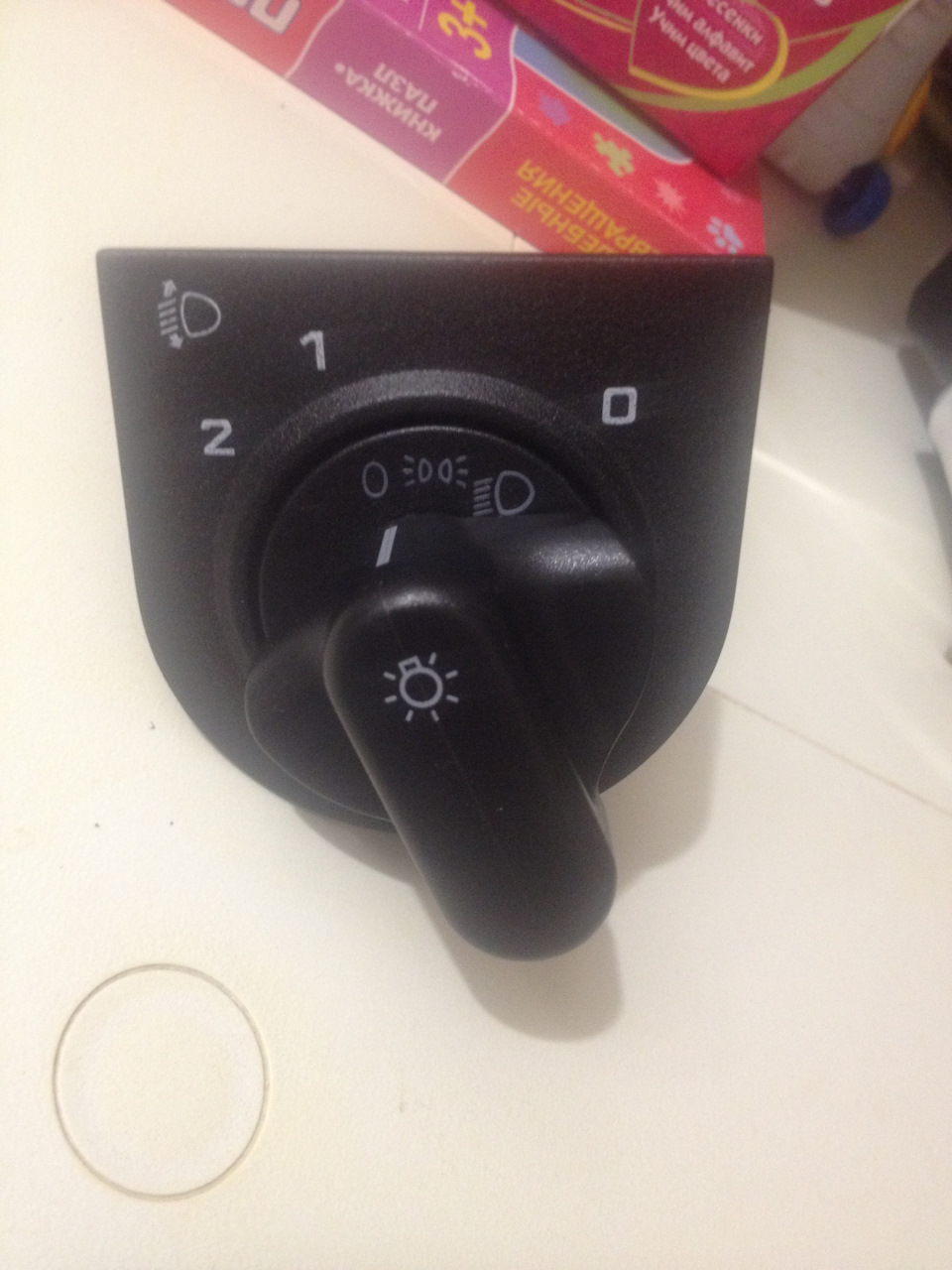

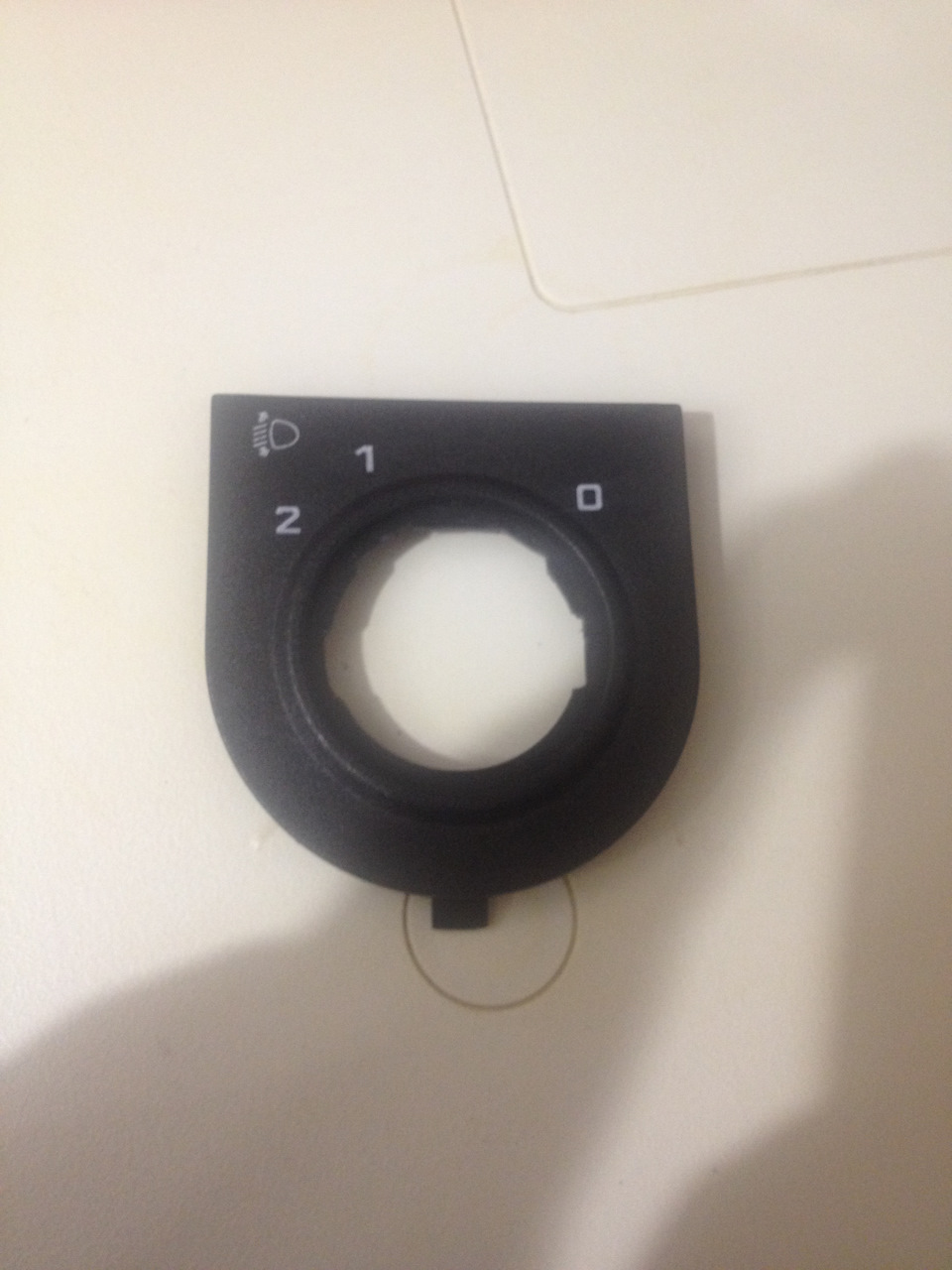

Ах да, тут в автозапчастях попалась какая то панелька, с какого то ВАЗ-2190, вроде с корректора фар, решил в нее вставить цпц, по диаметру подошло, и уж в сборе на место, думаю аккуратно на саморезики
Итоговый вариант пока так —
Кто осилил текст повторюсь, итоговое фото сделаю как поставлю, (коронка на даче, а напильником не охота возиться) и чтоб не глупых вопросов не было — реле на фары давно стоит…
