Что такое цикл карно

Карно цикл

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Полезное

Смотреть что такое «Карно цикл» в других словарях:

КАРНО ЦИКЛ — обратимый круговой процесс, в к ром совершается превращение теплоты в работу (или работы в теплоту). К. ц. состоит из последовательно чередующихся двух изотермич. и двух адиабатич. процессов, осуществляемых с рабочим телом (напр., паром). Впервые … Физическая энциклопедия

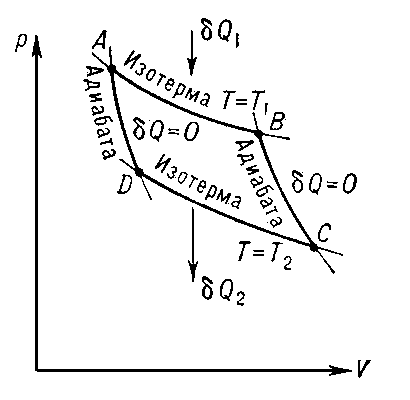

Карно цикл — обратимый круговой процесс, состоящий из двух изотермических и двух адиабатических процессов; впервые рассмотрен Н. Л. С. Карно (1824) в связи с определением кпд тепловых машин. Кпд Карно цикла η не зависит от свойств рабочего тела (пара, газа… … Энциклопедический словарь

КАРНО ЦИКЛ — обратимый круговой процесс, представляющий идеальный рабочий цикл тепловой машины. К. ц. состоит из четырех частей: 1) изотермического расширения (см. ); 2) адиабатического расширения (см. ), при котором происходит охлаждение; 3) изотермического… … Большая политехническая энциклопедия

Карно цикл — Термодинамические циклы Статья является частью серии «Термодинамика». Цикл Аткинсона Цикл Брайтона/Джоуля Цикл Гирна Цикл Дизеля Цикл Калины Цикл Карно Цикл Ленуара … Википедия

КАРНО ЦИКЛ — [по имени франц. физика Н. Л. С. Карно (N. L. S. Carnot; 1796 1832)] обратимый круговой процесс, состоящий из двух изотермических процессов и двух адиабатных процессов. На рис. изображён К. ц., совершаемый идеальным газом (р давление газа, V его… … Большой энциклопедический политехнический словарь

КАРНО ЦИКЛ — обратимый круговой процесс, состоящий из двух изотермич. и двух адиабатич. процессов; впервые рассмотрен Н. Л. С. Карно (1824) в связи с определением кпд тепловых машин. Кпд К. ц. ц не зависит от свойств рабочего тела (пара, газа и т. п.) и… … Естествознание. Энциклопедический словарь

КАРНО ТЕОРЕМА — теорема о макс. коэффициенте полезного действия тепловых двигателей (франц. физика Н. Л. С. Карно, N. L. S. Carnot; 1824): кпд h=(T1 T2)T1 Карно цикла максимален и не зависит от природы рабочего в ва и конструкции идеального теплового двигателя,… … Физическая энциклопедия

ЦИКЛ ТЕРМОДИНАМИЧЕСКИЙ — круговой процесс, осуществляемый термодинамич. системой. Изучаемые в термодинамике циклы представляют собой сочетания разл. термодинамич. процессов, и в первую очередь изотермич., адиабатич., изобарич., изохорических. К Ц. т., исследование к рых… … Физическая энциклопедия

цикл термодинамический — совокупность термодинамических процессов, в результате которых рабочее тело (пар, газ) возвращается в первоначальное состояние. Пример: идеальный Карно цикл. В так называемом прямом термодинамическом цикле часть теплоты, сообщаемой рабочему телу … Энциклопедический словарь

Источник

Цикл и теорема Карно

Идеальных машин в реальной жизни не существует, это всего лишь мысленный конструкт. Каждая из таких гипотетических машин, среди которых двигатель Карно занимает немаловажное место, иллюстрирует какое-нибудь важное теоретическое заключение. (Даже воздушный замок под названием вечный двигатель служит, по сути, лишь для того, чтобы показать: нельзя получать энергию из ничего.) Двигатель Карно, лежащий в основе работы идеального теплового двигателя, был придуман французским инженером Сади Карно за двадцать лет до того, как были сформулированы основы термодинамики, однако он иллюстрирует важное следствие из второго начала термодинамики.

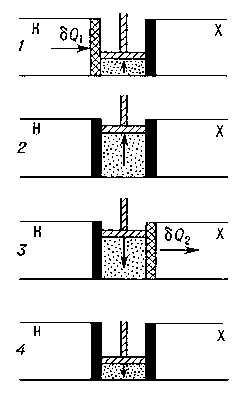

Рабочую часть двигателя Карно можно представить себе в виде поршня в заполненном газом цилиндре. Поскольку двигатель Карно — машина чисто теоретическая, то есть идеальная, силы трения между поршнем и цилиндром и тепловые потери считаются равными нулю. Поршень может свободно перемещаться между двумя тепловыми резервуарами — с высокой температурой и с низкой температурой. (Для удобства представим, что горячий тепловой резервуар нагревается посредством сжигания смеси бензина с воздухом, а холодный — остужается водой или воздухом комнатной температуры.) В этой тепловой машине происходит следующий идеальный четырехфазный цикл:

1. Сначала цилиндр вступает в контакт с горячим резервуаром, и идеальный газ расширяется при постоянной температуре. На этой фазе газ получает от горячего резервуара некое количество тепла.
2. Затем цилиндр окружается идеальной теплоизоляцией, за счет чего количество тепла, имеющееся у газа, сохраняется, и газ продолжает расширяться, пока его температура не упадет до температуры холодного теплового резервуара.
3. На третьей фазе теплоизоляция снимается, и газ в цилиндре, будучи в контакте с холодным резервуаром, сжимается, отдавая при этом часть тепла холодному резервуару.
4. Когда сжатие достигает определенной точки, цилиндр снова окружается теплоизоляцией, и газ сжимается за счет поднятия поршня до тех пор, пока его температура не сравняется с температурой горячего резервуара. После этого теплоизоляция удаляется и цикл повторяется вновь с первой фазы.

Двигатель Карно имеет много общего с реальными двигателями: он работает по замкнутому циклу (который называется, соответственно, циклом Карно); он получает энергию извне благодаря высокотемпературному процессу (например, при сжигании топлива); часть энергии рассеивается в окружающую среду. При этом производится определенная работа (в случае двигателя Карно — за счет поступательного движения поршня). КПД, или эффективность двигателя Карно определяется как отношение работы, которую он производит, к энергии (в форме тепла), отнятой у горячего резервуара. Нетрудно доказать, что эффективность ( E ) выражается формулой:

где Т c и Т h — соответственно температура холодного и горячего резервуаров (в кельвинах). Очевидно, что эффективность двигателя Карно меньше 1 (или 100%).

Великое прозрение Карно состоит в том, что он показал, что ни один тепловой двигатель, работающий при двух заданных температурах, не может быть эффективнее идеального двигателя Карно (это утверждение называют теоремой Карно). В противном случае мы столкнулись бы с нарушением второго начала термодинамики, поскольку такой двигатель отбирал бы тепло от менее нагретого резервуара и передавал бы его более нагретому. (На самом деле, второе начало термодинамики является следствием теоремы Карно.) Таким образом, полученное Карно соотношение устанавливает предел эффективности реальных двигателей, работающих в реальном мире. К нему можно приблизиться, но достичь и, тем более превзойти его инженеры не смогут. Так что, чисто гипотетический двигатель Карно играет немаловажную роль в мире реальной, шумной и пахнущей разогретым машинным маслом техники, и это еще один пример прикладного значения чисто теоретических, на первый взгляд, изысканий.

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Французский физик и военный инженер. Родился в Париже. Его отец — Лазар Никола Маргерит Карно (Lazare Nicolas Marguerite Carnot, 1753–1823) — был видным государственным деятелем наполеоновской эпохи, однако, будучи генералом и политиком, находил время для занятий чистой математикой. Сади Карно учился в знаменитой Политехнической школе и после ее окончания в 1814 году отправился добровольцем на фронт под командование Наполеона Бонапарта, где и нес службу военного инженера вплоть до падения Наполеона в 1819 году. После этого Сади Карно оставил военную службу и занялся изучением наук, экономики и искусств. Его интересовали также многие новые промышленно-технологические разработки того времени. Занявшись теоретическим обоснованием принципов работы паровых машин, Карно стал одним из пионеров термодинамики предложил свою знаменитую модель идеального двигателя. Свои идеи Сади Карно опубликовал в 1824 году в форме фундаментального трактата «Размышления о движущей силе огня и о машинах, способных развивать эту силу» (Réflexions sur la puissance motrice du feu et sur les machines propres à développer cette puissance). Вернувшись в 1832 году на военную службу в чине капитана, Сади Карно вскоре скоропостижно скончался в возрасте всего 36 лет от холеры на фоне скарлатины.

Источник

Основы теплотехники

Идеальный цикл Карно

Целью исследований Карно было определение условий, при которых можно получить максимальную работу из теплоты, подведенной к тепловой машине, т. е. наиболее эффективно преобразовать тепловую энергию в механическую.
В конце XVIII – начале XIX века единственным типом тепловых машин, используемых человечеством в практических целях, являлись двигатели внешнего сгорания – т. е. паровые машины. КПД этих машин был чрезвычайно низким – не более 2 %, при этом не существовало какой-либо убедительной теории, указывающей пути к повышению их эффективности.

Изготовить реальный двигатель, преобразующий энергию тепла в механическую энергию строго по циклу, предложенному Карно, невозможно по технологическим причинам, поэтому цикл Карно считается неосуществимым и идеальным.

Карно умер совсем молодым, в возрасте 36 лет от заболевания холерой.
Поскольку в те годы холера считалась ужасным и неизлечимым недугом, тела и вещи умерших полагалось сжигать. Наверняка в огне погибли многие ценные труды этого талантливейшего инженера. Чудом уцелели лишь ставшие знаменитыми «Размышления о движущих силах огня…», которые этот самый огонь, уничтоживший все прочие труды Карно и его безжизненное тело, пожалел.

Последовательность процессов в цикле Карно

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Для современного специалиста-теплотехника предложенный Карно цикл вполне логичен и не вызовет особых эмоций – наиболее рациональное превращение теплоты в механическую энергию не может осуществляться по иному пути, как с помощью изотермического процесса. Возврат к начальной точке цикла без затрат энергии на паразитные внутренние процессы системы тоже должен проходить по изотерме. А в качестве промежуточных процессов, исключающих потери теплоты во внешнюю среду, наиболее логичны процессы адиабатные.
Тем не менее, не следует забывать, что на момент написания «Размышлений о движущей силы огня и о машинах, способных развивать эту силу» никаких теоретических изысканий в области тепловых двигателей не проводилось, поэтому труд молодого француза был поистине революционным.

Анализ полученной Карно круговой p-V диаграммы цикла показывает, что системой выполнена механическая работа, величина которой характеризуется площадью, заключенной между кривой, ограниченной точками 1-2-3 и кривой, ограниченной точками 3-4-1. При этом вся выполненная системой работа будет равна сумме работ, выполненных в течение каждого из четырех последовательных термодинамических процессов, перечисленных выше.

Математический анализ предложенной Сади Карно модели идеального цикла показывает, что максимальный термический КПД тепловой машины может быть определен из соотношения:

где: Т1 и Т2 – температура рабочего тела (газа) соответственно в начале и конце цикла.

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Цикл Карно является эталоном, к которому стремятся инженеры, проектирующие тепловые машины. В условиях реальных температур, верхний предел которых определяется прочностью материалов, а нижний соответствует температуре окружающей среды, термический КПД цикла Карно может достигать величины 0,7…0,8.
Любой реальный тепловой двигатель будет тем совершеннее, чем ближе его КПД к расчетному КПД цикла Карно, протекающего в тех же температурных границах.

Скачать теоретические вопросы к экзаменационным билетам
по учебной дисциплине «Основы гидравлики и теплотехники»
(в формате Word, размер файла 68 кБ)

Скачать рабочую программу
по учебной дисциплине «Основы гидравлики и теплотехники» (в формате Word):

Скачать календарно-тематический план
по учебной дисциплине «Основы гидравлики и теплотехники» (в формате Word):

Источник

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Краткая биография

Николя Леонард Сади Карно, сын высокопоставленного военачальника Лазаря Николая Маргарита Карно, родился в Париже в 1796 году. Его отец ушёл из армии в 1807 году, чтобы обучить Николаса и его брата Ипполита — оба получили широкое домашнее образование, включающее:

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

В 1812 году 16-летний Николас Карно был принят в Высшую политехническую школу в Париже. Его учителями были Джозеф Луи Гей-Люссак, Симеон Дени Пуассон и Андре-Мари Ампер, а сокурсниками — будущие учёные Клод-Луи Навье и Гаспар-Гюстав Кориолис. Во время учёбы в школе Карно проявил особый интерес к теории газов и решению задач промышленной инженерии. После окончания университета он поступил во французскую армию в качестве военного инженера и прослужил до 1814 года.

Освободившись от ограничений военной жизни, Карно начал широкий спектр исследований, которые продолжались, несмотря на многочисленные перерывы, до само́й смерти. В дополнение к частным занятиям он посещал курсы:

В последней он стал другом Николаса Клемента, который преподавал курс прикладной химии, а затем занимался важными исследованиями паровых двигателей и теории газов.

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Одним из особых интересов Карно было промышленное развитие, которое он изучал во всех его аспектах. Он часто посещал фабрики и мастерские, читал новейшие теории политической экономии и оставлял в своих заметках подробные предложения по таким актуальным проблемам, как налоговая реформа. Помимо этого, его деятельность и способности охватили математику и изобразительное искусство.

В 1821 году Карно прервал учёбу, чтобы провести несколько недель со своим отцом и братом в Магдебурге. По-видимому, именно после этого визита он снова в Париже начал концентрироваться на проблемах парового двигателя. 12 июня 1824 года была опубликована его книга «Отражение в чистоте и весе».

После публикации Карно продолжил исследования, выводы из которых сохранились в его рукописных заметках. Однако реорганизация корпуса Генерального штаба вынудила Карно вернуться на службу в 1827 году в звании капитана. После менее чем годовой работы в качестве военного инженера Карно ушёл в отставку навсегда и вернулся в Париж. Он снова сосредоточил своё внимание на проблемах конструкции двигателя и теории тепла.

В 1831 году Карно начал исследовать физические свойства газов и паров, особенно связь между температурой и давлением. Однако в июне 1832 года он заболел скарлатиной. За этим последовала «мозговая лихорадка», которая настолько подорвала его хрупкое здоровье, что 24 августа 1832 года он стал жертвой эпидемии холеры и умер в течение дня, в возрасте 36 лет. Согласно обычаю, его личные вещи, включая почти все его бумаги, были сожжены.

Работы учёного

Самая ранняя из основных рукописей написана, вероятно, в 1823 году и озаглавлена «Поиск формулы для представления движущей силы водяного пара». Как видно из названия, это была попытка найти математическое выражение для движущей силы, производимой паром. Явно стремясь найти общее решение, охватывающее все типы паровых двигателей, Карно сократил их работу до трёх основных этапов:

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Эссе как по методам, так и по целям похоже на многие статьи, опубликованные между 1818 и 1824 годами такими учёными, как Хашетт, Навье, Пети и Комбес. Работа Карно, однако, отличается своим тщательным, чётким анализом используемых единиц и концепций и тем, что он использует как адиабатическую рабочую стадию, так и изотермическую стадию. Отточенный характер, в отличие от его грубых заметок, делало её предназначенной для публикации, хотя она оставалась неизвестной в рукописи до 1966 года.

«Рефлексионы» (единственное произведение, опубликованное Карно за всю его жизнь) появилось в 1824 году как скромное эссе из 118 страниц. После краткого обзора промышленного, политического и экономического значения парового двигателя Карно поднял две проблемы, которые, по его мнению, помешали дальнейшему развитию как полезности, так и теории паровых двигателей:

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Обе проблемы были своевременными и, хотя французские инженеры исследовали их в течение десятилетия, не было принято общепринятых решений. В отсутствии чёткой концепции эффективности предлагаемые конструкции паровых двигателей оценивались в основном по практичности, безопасности и экономии топлива.

Некоторые инженеры считали воздух, углекислоту и спирт лучшим рабочим веществом, чем пар. Обычным подходом к этим проблемам было либо эмпирическое исследование расхода топлива и выходной мощности отдельных двигателей, либо применение математической теории газов к абстрактным операциям конкретного типа двигателя. В своём выборе проблем Карно был твёрд в этой инженерской традиции, однако его метод был радикально новым и являлся сутью его вклада в науку о тепле.

Предыдущая работа над паровыми машинами, как видел Карно, провалилась из-за отсутствия достаточно общей теории, применимой ко всем тепловым двигателям и основанной на установленных принципах. В качестве основы своего исследования Карно тщательно изложил три предпосылки. Первой была невозможность вечного движения — принцип, который долгое время предполагался в механике. В своей второй предпосылке Карно использовал калорийную теорию тепла, которая, несмотря на некоторую оппозицию, была принятой и самой развитой, доступной теорией тепла.

Принципы работы цикла Карно

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Этот теоретический идеальный круговой термодинамический цикл был предложен французским физиком Сади Карно в 1824 году. Он обеспечивал максимально возможный предел эффективности для любого классического термодинамического двигателя во время преобразования тепла в работу или, наоборот, эффективность системы охлаждения при создании разницы температур при приложении работы к системе. Фактический термодинамический цикл является теоретической конструкцией.

Каждая термодинамическая система существует в определённом состоянии. Когда система проходит через ряд различных явлений и, наконец, возвращается в исходное состояние, говорят, что произошёл термодинамический цикл. В процессе прохождения этого цикла система может выполнять работу, например, перемещая поршень, тем самым действуя, как тепловой двигатель.

Из каких процессов состоит Цикл Карно при работе в качестве теплового двигателя:

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Система, проходящая через этот цикл, называется тепловым двигателем Карно, хотя такой «идеальный» двигатель является лишь теоретической конструкцией и не может быть построен на практике. Тем не менее был разработан и запущен микроскопический тепловой двигатель.

По существу, есть два «тепловых резервуара», образующих часть теплового двигателя при температурах T h и T c (соответственно, горячий и холодный). Они обладают такой большой теплоёмкостью, что их температуры практически не зависят от одного цикла. Поскольку цикл теоретически обратим, энтропия в течение цикла не возникает, но сохраняется.

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Поведение двигателя или холодильника Карно лучше всего понять с помощью диаграммы, в которой координатами являются температура и энтропия. Термодинамическое состояние определяется точкой на графике с энтропией (S) в качестве горизонтальной оси и температуры (T) в качестве вертикальной оси. Для простой замкнутой системы любая точка на графике будет представлять конкретное состояние системы. Термодинамический процесс будет состоять из кривой, соединяющей начальное состояние (A) и конечное состояние (B), и представляющей собой количество тепловой энергии, передаваемой в процессе.

Если процесс движется к большей энтропии, площадь под кривой будет количеством тепла, поглощённого системой. Когда процесс движется к меньшей энтропии, это будет количество отводимого тепла. Для любого циклического процесса есть верхняя часть цикла и нижняя часть. Для цикла по часовой стрелке область под верхней частью будет тепловой энергией, поглощённой в течение цикла, тогда как область под нижней частью будет тепловой энергией, удалённой во время цикла.

Площадь внутри цикла будет тогда разницей между ними, но поскольку внутренняя энергия системы должна вернуться к своему первоначальному значению, эта разница должна быть объёмом работы, которую должна совершать системой за цикл.

Перевёрнутый цикл

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Описанный цикл теплового двигателя является полностью обратным циклом Карно. То есть все процессы, из которых он состоит, могут быть обращены вспять, и в этом случае цикл становится холодильным циклом Карно.

На этот раз цикл остаётся точно таким же, за исключением того, что направления любых тепловых и рабочих взаимодействий меняются местами. Тепло поглощается из низкотемпературного резервуара, отбрасывается в высокотемпературный резервуар, и для этого требуется работа. Диаграмма P-V обращённого цикла такая же, как и для цикла Карно, за исключением того, что направления процессов меняются местами.

Если же в цикле возникает передача теплоты при наличии разности температур, а такими являются все технические реализации термодинамических циклов, то цикл становится необратимым. КПД такого цикла будет всегда меньше, чем КПД цикла Карно.

Теорема Карно

Что такое цикл карно. Смотреть фото Что такое цикл карно. Смотреть картинку Что такое цикл карно. Картинка про Что такое цикл карно. Фото Что такое цикл карно

Эта теорема является формальным утверждением этого факта: ни один двигатель, работающий между двумя тепловыми резервуарами, не может быть более эффективным, чем двигатель Карно, работающий между этими же резервуарами.

Следствие из теоремы Карно гласит: все реверсивные двигатели, работающие между одними и теми же тепловыми резервуарами, одинаково эффективны. Теоретический максимальный КПД теплового двигателя равён разнице в температуре между горячим и холодным резервуаром, делённой на абсолютную температуру горячего резервуара.

Исходя из этого, становится очевидным интересный факт: понижение температуры холодного резервуара будет иметь большее влияние на потолочную эффективность теплового двигателя, чем повышение температуры горячего резервуара на ту же величину. В реальном мире это труднодостижимо, так как холодный резервуар часто имеет существующую температуру окружающей среды.

Другими словами, максимальная эффективность достигается тогда, когда в цикле не создаётся новая энтропия, что было бы в случае, если, например, трение привело к рассеиванию работы в тепло. В противном случае, поскольку энтропия является функцией состояния, требуемый сброс тепла в окружающую среду для удаления избыточной энтропии приводит к (минимальному) снижению эффективности.

В мезоскопических тепловых двигателях работа за цикл обычно колеблется из-за теплового шума. Если цикл выполняется квазистатически, флуктуации исчезают даже на мезомасштабах. Но если цикл выполняется быстрее, чем время релаксации рабочего тела, колебания работы неизбежны. Тем не менее когда учтены рабочие и тепловые колебания, существует точное равенство, которое связывает экспоненциальное среднее значение работы, выполненной любым тепловым двигателем, и теплопередачу от горячей тепловой ёмкости.

Карно понимал, что в действительности невозможно создать термодинамический обратимый двигатель, поэтому реальные тепловые двигатели менее эффективны. Кроме того, реальные двигатели, работающие в этом цикле, встречаются редко. Но хотя прямой цикл французского учёного является идеализацией, его выражение эффективности всё ещё полезно для дальнейших исследований.

Примером обратимого цикла также является идеальный цикл Стирлинга. Существует и другие идеальные циклы, в которых коэффициент полезного действия определяется по той же формуле, что и для циклов Карно и Стирлинга, например, цикл Эрикссона.
