Спортивные трибуны: общие характеристики
Ни одно спортивное мероприятие не проходит без наблюдателей или болельщиков. Вопрос их комфортного размещения становится одним из главных для организаторов. Трибуна для зрителей подбирается исходя из размера и расположения игровой площадки, а также целей ее использования.
В основном, трибуны делятся на несколько категорий по следующим характеристикам:
Наличие защиты от солнца и осадков:
Возможность прикрепления сетки, защищающей от попадания мяча:
Для небольших или детских спортивных площадок может быть достаточно и однорядной трибуны, но при обустройстве стадиона, где проходят длительные матчи, обычно выбирают конструкции с несколькими рядами и навесами. Кроме этих основных параметров, спортивные трибуны различаются по видам.
Виды трибун
На стадионах, построенных в советские времена, часто встречаются капитальные трибуны с бетонными уровнями, на которые сверху прикрепляются сиденья. Сидеть на них обычно холодно и неуютно, поэтому на современных спортивных площадках предпочтение отдается стационарным конструкциям.
Стационарные трибуны
Основные преимущества стационарных трибун, послужившие причиной их популярности это:
К недостаткам стационарных спортивных трибун относятся:
— сложность ухода (Постоянная подверженность погодным условиям на открытых спортивных площадках, невозможность их сборки, в отличие от сборно-разборных трибун, или перемещения в закрытое помещение, в отличие от мобильных, приводят к ржавлению, разрушению мест креплений и необходимости часто перекрашивать);
— стационарные конструкции проще испортить, чем капитальные и они легко подвергаются последствиям вандализма или превышения нагрузок.
Цены на все трибуны различны и зависят от вида конструкции, размера и количества рядов и проходов, типа сидений и многих других факторов. На современных стадионах, при установке стационарных трибун, часто оставляют широкие площадки для размещения зрителей на инвалидных колясках.
ТРИБУНЫ УНИВЕРСАЛЬНЫХ СПОРТИВНО-ЗРЕЛИЩНЫХ ЗАЛОВ
174 физкультурно-спортивные сооружения
Для другого направления характерна схема зала с четырехсторонними, замкнутыми или кольцевыми, трибунами, как правило, вместимостью более 8-10 тыс. зрителей. Большая вместимость зала на соревнованиях, гала-концертах, митингах, ревю достигается при соблюдении допустимого удаления зрителей от арены. Но все же наиболее характерно это направление для залов с большой ареной.
Геометрия трибун зависит, с одной стороны, от вида проводимых в зале мероприятий, а с другой стороны — от формы и вместимости трибун.
Геометрия односторонней трибуны и максимальная вместимость зала во время каждого мероприятия обусловлены зоной размещения зрителей, ограниченной допустимой удаленностью зрителей от места действия и углом, в пределах которого размещаются зрительские места.
Для наиболее распространенной ледяной арены (66 х 36м) максимальная вместимость односторонней трибуны — 3 300 мест, а оптимальная — 2 750 мест. Влияет на вместимость трибун и технологически необходимая высота зала.

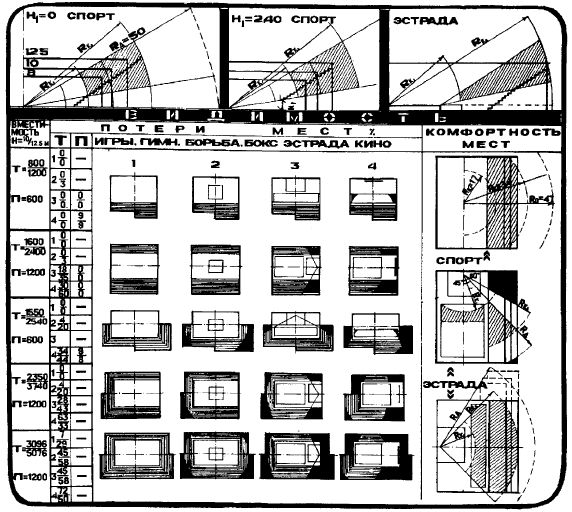

Степень использования различных трибун и партера изменяется в зависимости от происходящего на арене:
— при спортивных мероприятиях 1-2-3-4-сторонние стационарные трибу
ны используются на 100% (но без учета качества мест, т.к. для спорта торце
вые трибуны хуже, чем размещенные вдоль арены); при наличии торцевых
трибун удобные для восприятия спортивных соревнований места составля
ют 50-80% общей вместимости зала;
По аналогичной схеме можно определить рациональные вместимости трибун и для залов с малой ареной.
УНИВЕРСАЛЬНЫЕ СПОРТИВНО-ЗРЕЛИЩНЫЕ ЗАЛЫ_______________________________________________________________ 175
 |
 |
Двусторонняя трибуна может быть комфортно использована для зрелищ лишь при центральном расположении эстрады.
В универсальных залах с большой ареной при необходимой технологической высоте до 30 м можно вводить многоярусные трибуны, дающие возможность дополнительно сокращать размеры зала, уменьшать удаленность зрителей от арены, улучшать вертикальные условия наблюдения арены.
Поскольку на торцевых трибунах наилучшие условия для наблюдения обеспечиваются только в их верхней части, можно вообще отказаться от нижнего яруса, заменив его трансформирующимися местами. Это решение также является рациональным при размещении 400-метровой легкоатлетической и конькобежной дорожек или велотрека.

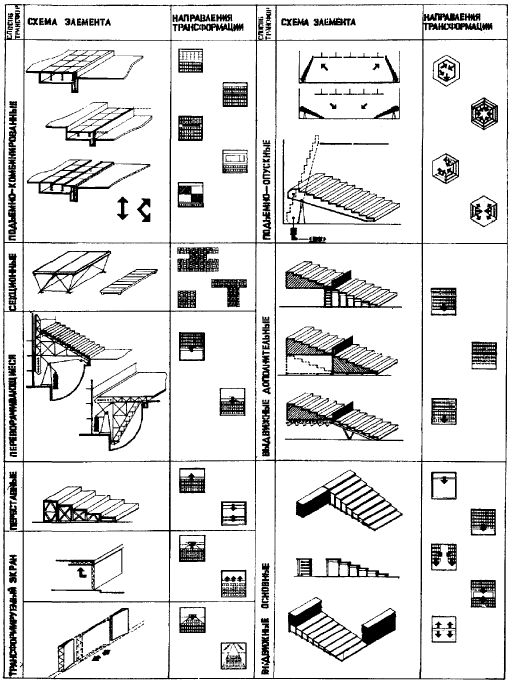

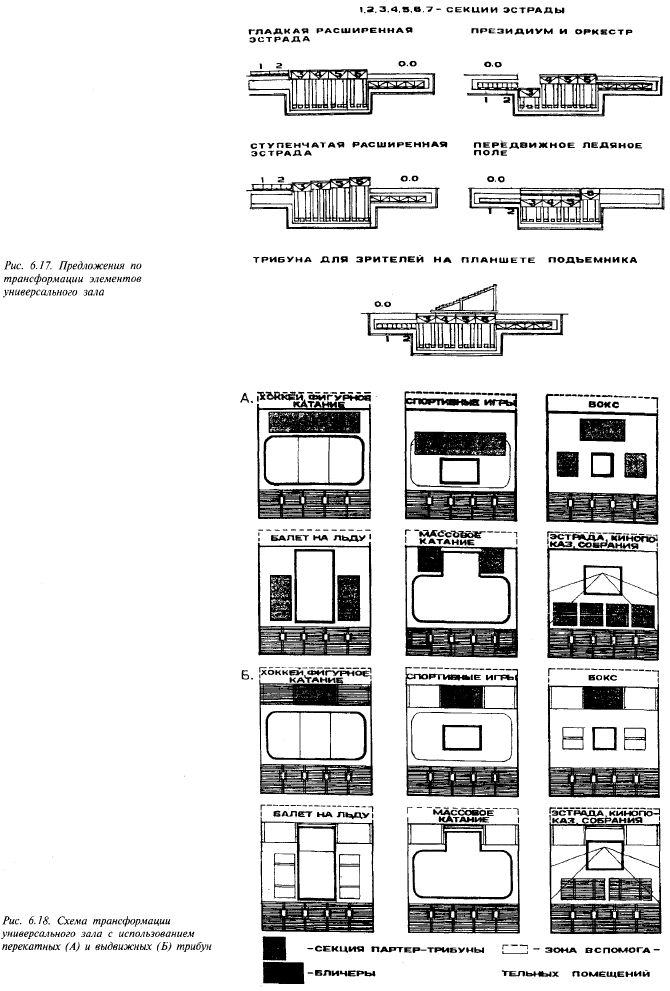

Трансформирующиеся места могут быть стационарно-трансформирую-
176 физкультурно-спортивные сооружения
 |
 |

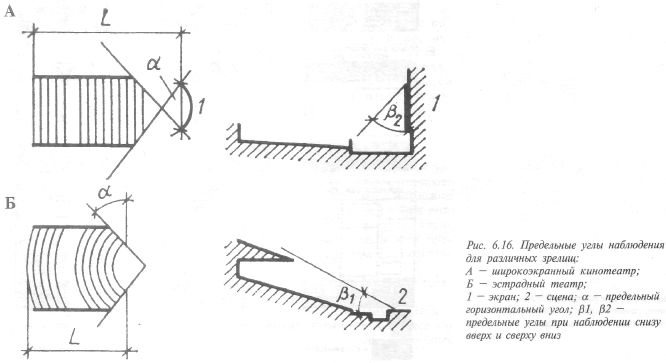

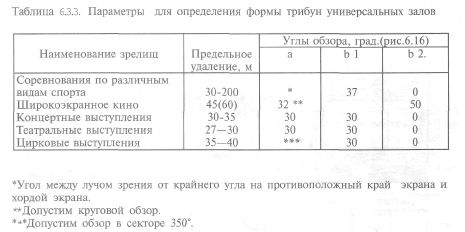

Величины предельного удаления мест и оптимальных углов обзора для различных видов спорта и зрелищ можно рекомендовать в параметрах согласно таблице 6.3.1.
УНИВЕРСАЛЬНЫЕ СПОРТИВНО-ЗРЕЛИЩНЫЕ ЗАЛЫ_______________________________________________________________ 177
 |
 |
 |
 |
178 физкультурно-спортивные сооружения
УНИВЕРСАЛЬНЫЕ СПОРТИВНО-ЗРЕЛИЩНЫЕ ЗАЛЫ 179
Трибуны для зрителей
Спортивные трибуны Трибуна стадиона — это специальная конструкция в виде расположенных друг за другом на разной высоте скамеек для зрителей. Важно, чтобы каждое сидение было хорошо прикреплено к основе (трибуне), имело свой номер, а также было произведено из прочного материала высокого качества.
Индивидуальные сидения стадионов Высшей, Первой и Второй категорий должны иметь спинки высотой как минимум 30 см, а также некоторое количество VIP мест с отдельным проходом. Кроме того, нужно, чтобы между рядами соблюдалось необходимое для удобства болельщиков пространство. Так, между местами размещения от спинки до спинки рекомендуемое расстояние составляет 80 см.
Трибуны для болельщиков разделяют на сектора, отмеченные буквенно или пронумерованные. Обычно 10 % всех мест отводится для болельщиков команды-гостя. Необходимо наличие по близости туалетов и зон для питания. Поскольку на трибунах находится одновременно очень большое количество людей, проходов и выходов также должно быть несколько.
Трибуны болельщиков
Спортивные трибуны для зрителей
Существует несколько видов трибун:
— стационарные;
— сборно разборные;
— выдвижные;
— мобильные.
Остановимся на каждом виде в отдельности и его особенностях.
Трибуны стадиона Стационарные футбольные трибуны обычно располагаются на больших стадионах. Делают их из цельного профиля, оснащают тентом или навесом. Такие трибуны могут иметь от 8 до 32 рядов.
Сборно-разборные трибуны, как уже видно из названия, универсальны, мобильны и экономичны.

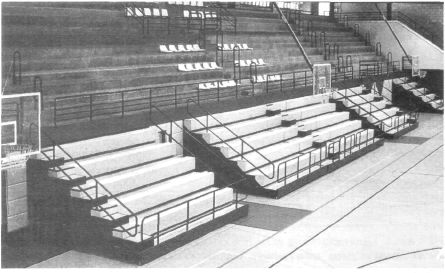

Выдвижные трибуны (или телескопические) хороши тем, что позволяют использовать площадь объекта как можно эффективнее за счет своей современной конструкции.
Трибуна спорт Цены на трибуны различны и зависят от количества рядов, угла подъема, ширины проходов, наличия дополнительных опций. На современных стадионах предусматривают широкие площадки для размещения зрителей на инвалидных колясках. На спортивных объектах высокого класса по легкой атлетике также размещается судейская ложа, трибуны у финишного створа отдельно от зрительских мест.
Если трибуна имеет более 30 рядов, целесообразно по верху устанавливать поливочную конструкцию для промывки сидений. Краны в этом случае располагают друг от друга на расстоянии не менее 50 м.
Футбольные трибуны Стоит упомянуть, что сейчас все реже применяют сборно-разборные конструкции, отдавая предпочтение следующим видам трансформируемого оборудования:
— бличерам, представляющим собой оснащение из раздвигающихся секций телескопического типа. Обычно они крепятся к стене или к стационарной трибуне.
— системам типа партер-трибуна. Как правило, количество рядов таких трибун составляет не более 10. Но такой тип оборудования отличается особой практичностью, потому что, будучи смонтированной на двигающейся платформе, она с легкостью перемещается по всему стадиону. Изменяемый угол наклона партер-трибуны позволяет использовать ее как плоский партер, что особенно актуально, когда стадион превращается в место проведения концерта.
Что такое трибуны на стадионе
Компания AVK Group стала членом IAKS
Поставка и монтаж спортивно-технологического оборудования, систем судейства и хронометража, табло, видеоэкранов
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/basseyny/» style=»display: block; background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6500.jpg’);»>
Поставка и монтаж спортивно-технологического оборудования, систем судейства и хронометража, табло, видеоэкранов
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/universalnye-areny/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6499.jpg’);»>
Поставка и монтаж спортивно-технологического оборудования, систем судейства и хронометража, табло, видеоэкранов
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/fizkulturno-ozdorovitelnye-centry/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6498.jpg’);»>
Поставка и установка систем судейства и хронометража
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/velotreki/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6497.jpg’);»>
Поставка и монтаж спортивно-технологического оборудования, систем судейства и хронометража, табло, видеоэкранов
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/stadiony-i-manezhi/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6496.jpg’);»>
Поставка и монтаж спортивно-технологического оборудования, видеоэкранов
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/gimnasticheskie-zaly/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6495.jpg’);»>
Поставка и монтаж спортивно-технологического оборудования, систем судейства и хронометража, табло, видеоэкранов
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/stadiony-i-manezhi/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6494.jpg’);»>
Поставка и монтаж спортивно-технологического оборудования, систем судейства и хронометража, табло, видеоэкранов
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/areny-dlya-zimnih-vidov-sporta/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6493.jpg’);»>
Поставка и монтаж разметки, стартовых и судейских систем для гребли
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/grebnye-kanaly/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6492.jpg’);»>
Поставка и установка спортивного оборудования и инвентаря
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/sportivnye-ploshhadki/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6491.jpg’);»>
Поставка и монтаж зрительских трибун стандартного, бизнес и VIP класса
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6490.jpg’);»>
Поставка и монтаж мебели для административных, офисных и прочих помещений
‘ data-link=»https://ru.avkgroup.at/%D1%81%D0%BF%D0%BE%D1%80%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82%D1%8B/» style=»background-image: url(‘https://ru.avkgroup.at/shared/files/201912/226_6489.jpg’);»>
Поставка и монтаж спортивно-технологического оборудования, систем судейства и хронометража, табло, видеоэкранов
Спортивные трибуны для зрителей
Ни один вид спорта не может существовать без болельщиков. Именно они с замиранием сердца следят за игрой своих кумиров, искренне радуются их победам и огорчаются поражениям. Для того, чтобы зрителям было комфортно наблюдать за игрой спортсменов, руководство стадиона должно позаботиться об обустройстве специальных трибун. Трибуна – это сооружение с местами для зрителей, каждый последующий ряд которого выше предыдущего. Их можно устанавливать на открытых площадках и в закрытых помещениях.
Виды спортивных трибун для зрителей
Особенности разных видов зрительских трибун
Компания AVK Group проектирует и устанавливает зрительские трибуны ведущих мировых производителей. Подобрать подходящее оборудование можно в каталоге.
VIP-места на трибунах: в чем их особенность
Традиционно VIP-зона занимает западные трибуны стадионов. Обзор с нее будет практически таким же, как и с других сторон, но если спортивные соревнования проводятся до захода солнца – зрителям не будет доставлять никаких неудобств солнечный свет. Для VIP-зрителей устанавливают мягкие кресла с опорой для подлокотников. Как правило, VIP-зона состоит из таких уровней:
Какие нормы существуют
Зрительские трибуны должны быть изготовлены с учетом анатомических особенностей человеческого тела. Также они должны выдерживать значительные механические нагрузки, перепады температур, воздействие атмосферных осадков. Места на трибунах необходимо четко разделить на секции. Профиль трибун должен обеспечивать беспрепятственную видимость происходящего.
Дополнительные требования к зрительским трибунам:
В каталоге компании AVK Group можно заказать зрительские трибуны для гимнастических залов, баскетбольных залов, волейбольных залов, ледовых арен.
Размеры трибун
Стандартный модуль трибуны имеет такие размеры:
Если трибуна состоит менее чем из 15 рядов – в каждой секции должно быть до 50 мест, если рядов больше 15 – недопустимо, чтобы количество мест превышало 40. Рекомендуемая ширина прохода между сидениями – 45 см, глубина зрительного ряда – 75-80 см.
Рекомендуемые размеры мест для сидения:
Вместимость трехсторонних трибун при 8-метровой высоте составляет 2900 зрителей, при 10-метровой – 4 900, при 12,5 м – 7000 зрителей.
Какое оборудование необходимо для обустройства зрительских трибун
Стадионное сиденье – индивидуальное посадочное место со спинкой, которое устанавливается на специально подготовленную металлическую, деревянную или бетонную поверхность.
Трибуна скамеечного типа – это прикрепленная к основанию ламинированная влагостойкая фанера.
Защитные барьеры – изготавливаются из металлических труб различного диаметра и покрываются полимерно-порошковым покрытием. Они выполняют такие функции: разделяют игровое поле и зрительскую зону, разделяют секторы и лестничные пролеты, обеспечивают безопасное и комфортное перемещение зрителей по трибунам и секторам.
Козырьки для трибун – предназначены для защиты посетителей от прямых лучей солнца, дождя и других атмосферных осадков. Накрытие изготавливается из тентовой ткани или поликарбонатного пластика.
Как происходит процесс обустройства
Компания AVK Group оказывает услуги по комплексному оснащению сооружений для спорта высших достижений. Специалисты компании выполняют полный цикл работ: проектирование, подбор и расстановку трибун, поставку, монтаж и обслуживание установленного спортивного и технологического оборудования.
Организация сотрудничает с заказчиками с разных стран бывшего Советского Союза, среди оснащенных ею спортивных объектов есть большое количество спортсооружений международного уровня, на которых проводятся соревнования самого высокого ранга. Все работы выполняются максимально качественно и в соответствии с установленными нормами.
Правила и стандарты
При обустройстве зрительских трибун можно руководствоваться такими нормативными документами:
Кто следит за выполнением норм
Мониторинг проводится силами специализированных организаций, оснащенных современной приборной базой и имеющих в своем составе высококвалифицированных и опытных специалистов:
Проверки бывают плановые и внеплановые.
Испытание оборудования в тестовом режиме
Специалисты компании AVK Group понимают, насколько важной задачей является обеспечение безопасности зрителей. Поэтому они очень ответственно подходят к процессу обустройства спортивных комплексов. Трибуны для зрителей перед установкой проверяются на соответствие всем установленным нормам. Благодарственные отзывы клиентов являются лучшим подтверждением высокого качества предоставляемых услуг.
Выводы
Трибуны для зрителей – это один из основных элементов конструкции спорткомплекса и важная составляющая комфорта любого спортивного мероприятия. Ответственный подход к вопросу организации трибун характеризует отношение руководства стадиона к каждому болельщику.
Наша компания подписала договор поставки спортивного оборудования и электроники с БК «Астана».
Этой осенью AVK GmbH принимает участие в 7 международных выставках в СНГ!
Система судейства и хронометража Swiss Timing для скачек в поставлена в Республику Туркменистан.
Malmsten представили новые профессиональные ворота для водного поло.
КОНФИГУРАЦИЯ И КОНСТРУКТИВНЫЕ СХЕМЫ ТРИБУН
Существует множество архитектурных и конструктивных приемов композиции трибун стадионов (таблица 3.1, рис. 3.14). Трибуны могут быть одно-, двух-, трех- и четырехсторонними и др.
Односторонние трибуны имеет большая часть стадионов вместимостью до 10 тыс. зрителей.
Трехсторонние трибуны используются редко: подковообразные — в Берсале-Монборо, Франция (15 тыс. мест); Швехате, Германия; в Днепропетровске, Украина; в Бишкеке, Кыргызстан (25 тыс.); серповидные — в Леверкузене (3 тыс.), Германия; в Лондоне на стадионе с 12,4 тыс. мест в парке «Кристалл-Палас» и на стадионе на 25 тыс. мест в Измайлово.
Четырехсторонние замкнутые трибуны имеет подавляющее большинство стадионов вместимостью от 20 тыс. зрителей.
По основному конструктивному приему трибуны можно подразделить на трибуны земляные, на опорных конструкциях и комбинированные трибуны (табл. 3.1 и раздел 13.2).
Земляные трибуны — на грунтовом склоне-выемке (большая часть малых стадионов) или на насыпи (стадион им. Кирова на 80 тыс. мест в Санкт-Петербурге). Чаще совмещаются выемка и насыпь (стадионы всех размеров) и создается баланс перемещенной земли, как на стадионах в Усть-Илимске; в Сумгаите, Азербайджан; а также в Лондоне, в Юджине, США (рис. 3.6).
Комбинированные трибуны, в которых нижний ярус земляной, а верхние — на опорных конструкциях, широко применяются на стадионах различной вместимости. Комбинированными выполнены двухъярусные круговые трибуны стадионов в гг. Эль-Аснаме и Константина, Алжир; стадионов «Сан-Паоло» в Неаполе и «Сан Никола» в Бари, Италия (рис. 3.7); трехъярусные трибуны стадиона «Челси» в Лондоне (верхние два яруса в металлоконструкциях). Комбинированными делают иногда трибуны верхнего яруса только на одной главной трибуне, стадионы в Кордове и Мар-дель-Плата, Аргентина; в Ницце, Франция; или на двух продольных трибунах, стадион в Эдмонтоне, Канада. Часто при трех земляных трибунах главная выполняется в железобетонных или металлических конструкциях, как в Кошице. Встречаются и более сложные сочетания.
Комбинированные и земляные трибуны успешно используются для стадионов на участках с выраженным рельефом, на неудобных или реконструируемых территориях. На откосе бывшего котлована построены трибуны стадиона «Ратина» в Тампере, Финляндия, в рельеф вписаны серповидные трибуны стадиона парка «Кристалл-Палас» в Лондоне, на намывном грунте в пойме реки сооружен стадион в Западном парке Ниццы, Франция.
Архитектура и конструкции трибун тесно связаны с комфортностью видимости, которая достигается достаточным приближением зрителя к арене и отсутствием препятствий на пути луча зрения (см. главу 9). На крупных стадионах для приближения зрителей к арене используются многоярусные трибуны: два или три яруса (а иногда и до пяти) частично нависают друг над другом. На стадионе в Париже (рис.3.10), в Бари (рис. 3.7), в Генуе (рис. 3.9) сделаны двухъярусные трибуны, а на футбольном стадионе в Барселоне (Испания) — трехъярусные, что приближает зрителей к арене на 9-12 рядов, многоярусные — в Сан-Диего и Сент-Луисе, США.
Для оптимальных условий видимости в соответствии с расчетами (см. главу 9) выбирается профиль трибун. Различают три вида профилей: по прямой наклонной линии, по криволинейной или ломаной. На трибунах малой вместимости применяется прямолинейный профиль.
При вместимости трибун более 30 тыс. мест увеличивается угол наклона верхних частей (или части) трибуны (рис. 3.3). При двух и более ярусах увеличивается угол наклона всего яруса (рис. 3.7, 3.9, 3.10).
