Термоэлектрические преобразователи (термопары)

Принцип работы термопары

Еще в 1821 г. Зеебеком было открыто явление, названное его именем, заключающееся в том, что в состоящей из разных проводниковых материалов замкнутой цепи появляется э. д. с. (так называемая термо-э. д. с), если места контакта этих материалов поддерживаются при разных температурах.

Сущность явления Зеебека заключается в том, что энергия свободных электронов, обусловливающих возникновение электрического тока в проводниках, различна и по-разному изменяется с температурой. Поэтому если вдоль проводника имеется перепад температур, на его горячем конце электроны будут иметь большие энергии и скорости по сравнению с холодным, что обусловит возникновение в проводнике потока электронов от горячего конца к холодному. В результате на обоих концах будут накапливаться заряды — отрицательный на холодном и положительный на горячем.

Так как у разных проводников эти заряды различны, то при соединении двух из них в термоэлемент появится разностная термо-э. д. с. Для анализа проходящих в термоэлементе явлений удобно считать, что образующаяся в нем термо-э. д. с. Е является суммой двух контактных электродвижущих сил е, возникающих в местах их контакта и являющихся функцией температуры этих контактов (рис. 1,а).

Рис. 1.Схема термоэлектрической цепи из двух и трех проводников, схема включения электроизмерительного прибора в спай и термоэлектрод термопары.

Термоэлектродвижущая сила, возникающая в цепи из двух разнородных проводников, равна разности электродвижущих сил на их концах.

Из этого определения следует, что при равенстве температур на концах термоэлемента его термо-э. д. с. будет равна нулю. Отсюда может быть сделан чрезвычайно важный вывод, обусловливающий возможность использования термопары, как датчика для измерения температуры.

Электродвижущая сила термопары не изменится от введения в ее цепь третьего проводника, если температуры на его концах будут одинаковыми.

Этот третий проводник может быть включен как в один из спаев, так и в разрез одного из проводников (рис. 1,6,в). Этот вывод может быть распространен и на несколько проводников, вводимых в цепь термопары, лишь бы температуры на их концах были одинаковы.

Поэтому в цепь термопары можно включить измерительный прибор (также состоящий из проводников) и ведущие к нему соединительные провода, не вызвав изменения развиваемой ею термо-э. д. с, если только температуры точек 1 и 2 или 3 и 4 (рис. 1, г и д) будут равны. При этом температура этих точек может отличаться от температуры на выводах прибора, но температура обоих выводов должна быть одинакова.

Если сопротивление цепи термопары будет оставаться неизменным, то проходящий в ней ток (а следовательно, и показание прибора) будет зависеть только от развиваемой ею термо-э. д. с, т. е. от температур рабочего (горячего) и свободного (холодного) ее концов.

Далее, если поддерживать неизменной температуру свободного конца термопары, показание прибора будет зависеть только от температуры рабочего конца термопары. Такой прибор будет показывать непосредственно температуру рабочего спая термопары.

Таким образом, термоэлектрический пирометр состоит из термопары (термоэлектродов), электроизмерительного прибора постоянного тока и соединительных проводов.

Из вышесказанного можно сделать следующие выводы.

1. Способ изготовления рабочего конца термопары (сварка, пайка, скрутка и т. д.) не влияет на развиваемую ею термо-э. д. с, если только размеры рабочего конца таковы, что температура во всех его точках одинакова.

2. Так как параметром, измеряемым прибором, является не термо- э. д. с, а ток цепи термопары, не обходимо, чтобы сопротивление цепи в эксплуатации оставалось неизменным и равным его значению при градуировке. Но так как осуществить это практически невозможно потому, что сопротивление термоэлектродов и соединительных проводов меняется с изменением температуры, возникает одна из принципиальных погрешностей метода: погрешность от несоответствия сопротивления схемы ее сопротивлению при градуировке.

Для уменьшения этой погрешности приборы для тепловых измерений выполняются высокоомными (50—100 Ом при грубых измерениях, 200—500 Ом при более точных) и с малым температурным электрическим коэффициентом, с тем чтобы суммарное сопротивление схемы (а следовательно, и связь между током и термо-э. д. с.) менялось в минимальной степени при колебаниях окружающей температуры.

3. Термоэлектрические пирометры градуируются всегда при вполне определенной температуре свободного конца термопары — при 0°С. Обычно в работе эта температура отличается от градуировочной, в результате этого возникает вторая принципиальная погрешность метода: погрешность на температуру свободного конца термопары.

Так как эта погрешность может достигать десятков градусов, то необходимо в показания прибора вносить соответствующую поправку. Эта поправка может быть высчитана, если известна температура свободных концов.

Так как температура свободного конца термопары при градуировке to равна 0°С, а в эксплуатации она, как правило, выше 0°С (свободные концы находятся обычно в помещении, часто они расположены близко к печи, температура которой замеряется), то пирометр дает заниженное против действительной измеряемой температуры показание и значение последнего надо увеличить на величину поправки.

Обычно это осуществляется графическим путем. Это вызывается тем, что обычно отсутствует пропорциональность между термо-э. д. с. и температурой. Если же зависимость между ними пропорциональная, то градуировочная кривая представляет прямую линию и в этом случае поправка на температуру свободного конца термопары будет равна непосредственно его температуре.

Конструкция и типы термопар

К материалам для термоэлектродов предъявляются следующие требования:

1) высокая термо-э. д. с. и близкий к пропорциональному характер ее изменения от температуры;

2) жаростойкость (неокисляемость при высоких температурах);

3) неизменяемость физических свойств с течением времени в пределах измеряемых температур;

4) высокая электрическая проводимость;

5) малый температурный коэффициент сопротивления;

6) возможность производства в больших количествах с неизменными физическими свойствами.

В настоящее время применяются следующие стандартные термопары.

Хромель-алюмелевая термопара. Эти термопары предназначены для измерения температур при длительном применении до 1000 °С и при кратковременном — до 1300°С. Они надежно работают в этих пределах в окислительной атмосфере (если отсутствуют агрессивные газы), так как на поверхности электродов при нагреве образуется тонкая защитная пленка окислов, препятствующая проникновению кислорода в металл.

Кривые зависимости термо-э. д. с. от температуры для наиболее распространенных термопар. 1 — хромель-копелевая; 2 — железо-копелевая; 3 — медь-копелевая; 4 — ТГБЦ-350М; 5 — ТГКТ-360М; 6 — хромель-алюмелевая; 7 — платинородий-платиновая; 8 —ТМСВ-340М; 9 — ПР-30/6.

Стандартная термопара представляет собой жезл диаметром 21—29 мм и длиной 500 — 3000 мм. На верхней части защитной трубы надета штампованная или литая (обычно из алюминия) головка с карболитовой или бакелитовой пластиной, в которую запрессованы две пары выводов с винтовыми зажимами, соединенные попарно. В один из выводов зажат термоэлектрод, к другому присоединен соединительный провод, ведущий к измерительному прибору. Иногда соединительные провода заключаются в гибкий защитный шланг. При необходимости герметизировать отверстие, в котором устанавливается термопара, последняя снабжается штуцером с резьбой. Для ванн термопары выполняются также коленчатой формы.

Закон внутренних температур: Наличие температурного градиента в однородном проводнике не приводит к возникновению электрического тока (никакой дополнительной ЭДС не возникает).

Закон промежуточных проводников: Пусть два однородных проводника из металлов А и В образуют термоэлектрическую цепь с контактами, имеющие температуры T1 (горячий спай) и T2 (холодный спай). В разрыв проводника А включается проводник из металла Х и образуется два новых контакта. «Если температура проводника Х одинакова по всей длине, то результирующая ЭДС термопары не изменится (от дополнительных спаев не возникает ЭДС)».

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Источник

Термопары: устройство и принцип работы простым языком

Что такое термопары

Термопарой, или термоэлектрическим преобразователем, называют устройство для измерения температуры, основой работы которого является термоэлектрический эффект.

Работа термопары основана на свойстве изменения термо-ЭДС (термоэлектродвижущей силы) от повышения или уменьшения температуры. Точность показаний зависит от типа конструкции, соблюдения технологических требований, схемы подключения проводников.

Конструкция термоэлектрического преобразователя обусловлена тепловой инерцией и чувствительностью используемых элементов, условиями применения: диапазоном температур, агрессивностью и агрегатным состоянием среды, необходимостью использовать защиту.

Принцип работы термопары

На практике в термопаре используют проводники из разных сплавов, они также называются термоэлектродами. Один спай, «горячий», выполняют сваркой или скручиванием и помещают в среду с измеряемой температурой; другой, «холодный», замыкается на контакты измерительного прибора или соединяется с устройством автоматического управления. В современных сложных термопарах используются цифровые преобразователи сигнала.

Термо-ЭДС возникает за счет разницы потенциалов между соединениями проводников при интенсивном нагреве или охлаждении горячего спая. Напряжение на холодном спае пропорционально зависит от температуры на горячем. При этом температура на холодном должна быть постоянной, иначе возникает большая погрешность измерений. Для высокой точности холодный контакт помещается в специальные камеры, где температура поддерживается на одном уровне.

Применение термопар и их особенности

Область применения термопар огромна, в первую очередь, благодаря широкому измерительному диапазону температур: от сверхнизких до экстремально высоких. Широкое распространение эти устройства получили также из-за стабильности и точности измерений. Их используют в бытовых и промышленных приборах, производственных технологиях для измерения температуры различных устройств, объектов и сред: воздуха, твердых тел, расплавленного металла, жидкостей и газов, вращающихся деталей, тепловых двигателей.

Как датчики температур термоэлектрические преобразователи применяют в автоматизированных системах управления. В газовом оборудовании (котлы, плиты, колонки) с помощью термопар осуществляют термоконтроль. По данным термопары срабатывает аварийное отключение приборов, если превышена допустимая температура.

От назначения термопары зависит ее конструкция и материалы проводников: различные комбинации металлов предназначены для различных сред и диапазонов температур.

Если среда измерения не оказывает вредного влияния на проводники, защиту не используют. Бескорпусный вариант с незакрытым местом соединения двух проводников отличается низкой инертностью и практически мгновенным измерением температуры.

В зависимости от количества мест измерения термопары могут быть одноточечные и многоточечные. Соответственно, длина рабочей части термопары колеблется от 120 мм до 20000 мм. Потребность во многих точках измерения (до нескольких десятков) возникает, в частности, в химической и нефтехимической промышленности для тех емкостей, где перерабатываются жидкости (реакторов, баков, колонн фракционирования).

Классификация термопар

Принцип действия термопары основан на возникновении разности потенциалов в проводниках, поэтому металлы термоэлектродов должны отличаться по химическим и физическим характеристикам. Для применения в термопарах используются различные сплавы цветных и благородных металлов.

Благородные металлы позволяют существенно повысить точность измерений, сказывается меньшая термоэлектрическая неоднородность и стойкость к окислению. Они используются для измерений до 1900 о С, при более высоких температурах необходимы специальные жаростойкие сплавы. Неблагородные металлы применяются до 1400 о С.

Все материалы проводников обладают различной плавкостью, стойкостью к окислению, диапазоном рабочих температур. Именно в указанном производителем интервале температур возможна качественная работа устройства и точные данные измерений.

Для классификации групп термопар по российскому ГОСТу используют три кириллические буквы, международная классификация подразумевает обозначение одной буквой латиницы: например, нихросил-нисиловая термопара имеет обозначение ТНН, или N; платинородий-платинородиевая — ТПР, тип В.

Другая классификация термопар учитывает типы спаев, которые могут быть использованы:

Инерционность термопары снижается при заземлении на корпус, а это увеличивает быстродействие и точность измерений. Также для уменьшения инерционности в некоторых устройствах спай оставляют снаружи защитного корпуса.

Хромель+алюмель ТХА (тип K)

Существует множество типов термопар, хромель-алюмель — одна из самых распространенных.

Состав сплава хромель:

Отличается высокой чувствительностью (примерно 41 мВ/ о С) и регистрирует даже небольшие изменения температуры, очень широко применяется во многих областях.

Недостатки и особенности. Никель имеет магнитные свойства, что вызывает изменение выходного сигнала при температурах 350 о С. В серной среде возможен преждевременный отказ, при определенных низких концентрациях кислорода работа также нарушается.

Железо+константан ТЖК (Тип J)

Надежная и недорогая термопара для промышленности и науки.

Константан обычно состоит из :

Хорошо подходит для вакуумной среды, измерения проводятся также в окислительных, восстановительных, нейтральных средах. Температура длительного воздействия — до +750 о С, кратковременного — до +1100 о С.

Нельзя постоянно применять при отрицательных температурах из-за коррозии на металлическом выводе, окислительные среды сокращают срок действия. При высоких положительных температурах негативно влияет сера.

Хромель+копель ТХК (тип L).

Копель изготавливается примерно в таких пропорциях:

Одна из самых высокочувствительных термопар — до 80 мкВ/ о С.

Чувствительна к деформации, очень хрупкая.

Преимущества и недостатки термопар

Термопары имеют давнюю историю эксплуатации и широко применяются благодаря следующим преимуществам:

К недостаткам термопар можно отнести:

Какой тип термопар выбрать

В промышленном оборудовании термопары используются крайне часто для более точного контроля этапов производства товара. В то время пока вы рассматриваете какую термопару выбрать, рекомендуем заострить свое внимание на следующих характеристиках:

Как подобрать тип спая термопары

У термопар имеется три типа спая: изолированный, неизолированный или открытый.

На конце датчика с неизолированным переходом провода термопары прикреплены к стенке датчика с внутренней стороны. Благодаря этому достигается отличная теплопередача снаружи через стенку оболочки к спаю термопары. В изолированном типе спай термопары отделен от стенки оболочки. Время отклика меньше, чем у неизолированного типа, но изолированный обеспечивает изоляцию от электричества.

Термопара в стиле открытого спая выступает из конца оболочки и подвержена воздействию среды которая ее окружает. Этот тип обеспечивает лучшее время отклика, но его можно эксплуатировать только для некоррозионных и негерметичных случаев.

Неизолированный спай используют для замера температур агрессивных сред, или же для областей применения где характерно высокое давление. Спай неизолированной термопары приварен к защитной оболочке, благодаря чему достигается более быстрый отклик, чем при эксплуатации спая изолированного типа.

Изолированный спай отлично себя показывает в измерениях температур в агрессивных средах, где рекомендуется иметь термопару, которая электрически изолирована от оболочки и экранированную ею. Термопара из сварной проволоки физически изолирована от оболочки термопары порошком MgO (оксид магния).

Открытый переход рекомендуется для измерения статических или текущих температур некоррозионных газов, где понадобится быстрое время отклика. Соединение выходит за пределы защитной оболочки из металла, в следствии чего получается более точный и быстрый отклик. Изоляция оболочки герметична в соединительных местах, благодаря чему исключается любое проникновение влаги или газа, которое могло бы привести к ошибкам.

Источник

Термоэлектрические преобразователи

Термоэлектрический термометр — прибор для измерения температуры, состоящий из термопары в качестве чувствительного элемента и электроизмерительного прибора (милливольтметра, автоматического потенциометра и др.).

Термоэлектрическим преобразователем, или термопарой, называют два разнородных электропроводящих элемента (обычно металлические проводники, реже полупроводниковые), соединенных на одном конце и образующих часть устройства, использующего термоэлектрический эффект для измерения температуры.

Измерение температуры с помощью термоэлектрического преобразователя основано на термоэлектрическом эффекте Зеебека: в замкнутой термоэлектрической цепи, составленной из двух разнородных проводников, возникает электрический ток, если два спая (места соединения) проводников имеют разную температуру.

Термоэлектрический эффект объясняется наличием в проводнике (металле) свободных электронов, число которых в единице объема различно для разных проводников (металлов). Допустим, что в спае с температурой t электроны из проводника А диффундируют в проводник В в заведомо большем количестве, чем обратно. Проводник А заряжается положительно, а проводник В — отрицательно. Появившийся электрический ток генерирует разность потенциалов на двух спаях, известную как контактная разность потенциалов. Она зависит от температуры спаев и ее можно измерить или милливольтметром, или потенциометром.

Спай, помещенный в измеряемую среду с температурой, называют измерительным (горячим или рабочим) или рабочим концом термопары. Второй спай, находящийся при постоянной температуре называют соединительным (опорным, холодным, свободным) или свободным концом термопары. Опорный спай подвержен действию температуры в месте присоединения к измерительному прибору. Опорная температура должна выдерживаться с определенной точностью.

Если существует зависимость термоэлектродвижущей силы (ТЭДС) термоэлектрического преобразователя от температуры рабочего конца и при постоянно заданной температуре свободных концов, то измерение температуры сводится к измерению ТЭДС термоэлектрического преобразователя (предполагая, что температура свободных концов термоэлектрического преобразователя постоянна: ее стандартное значение= О °С). Чтобы подключить измерительный прибор (милливольтметр, либо потенциометр) в термоэлектрическую цепь, ее разрывают (либо в спае с температурой, либо в одном из термоэлектродов, например В, — рис. 63, б, в).

Рис. 5.63. Принцип действия термоэлектрического преобразователя:

а — термоэлектрическая цепь из двух проводников (термоэлектродов) А и В; б — термоэлектрическая цепь с третьим проводником С, включенным между термоэлектродами; в — термоэлектрическая цепь с третьим проводником С, включенным в термоэлектрод В термоэлектрического преобразователя (— температура рабочего спая;— температура опорного спая)

ТЭДС термоэлектрического преобразователя не изменяется от введения в его цепь третьего проводника, если концы этого проводника имеют одинаковые температуры. На этом основании в цепь термоэлектрического преобразователя подключают соединительные провода, измерительные устройства (приборы) и подгоночные сопротивления. Желательно в цепи термоэлектрического преобразователя применять проводники, термоэлектрические свойства которых незначительно отличаются от свойств термоэлектродов.

Основные типы стандартных промышленных термоэлектрических преобразователей приведены в табл. 4, а технические характеристики некоторых из них — в табл. 5.

Таблица 4. Стандартные промышленные термоэлектрические преобразователи

Тип	Обозначениепромышленного термопреобразователя	Материалы термоэлектродов
Положительныйэлектрод	Отрицательный электрод
R	ТПП	Платина 87 %, родий 13 %	Платина
S	ТПП	Платина 90 %, родий 10%	Платина
В	ТПР	Платина 70%, родий 30 %	Платина 94 %, родий 6 % Константен
J	ТЖК	Железо	(57 % меди, 43 % никеля)
т	ТМК	Медь	Константан
E	ТХК	Никель—хром (хромель)	Константин
К	ТХА	Никель—хром (хромель)	Никель—алюминий (алюмёль)
N	ТНН	Никель—хром— кремний (нихром)	Никель—кремний (нихром)
A	ТВР	Вольфрам—рений	Вольфрам—рений
L	ТХК	Хромель	Копель
M	ТМК	Медь	Копель

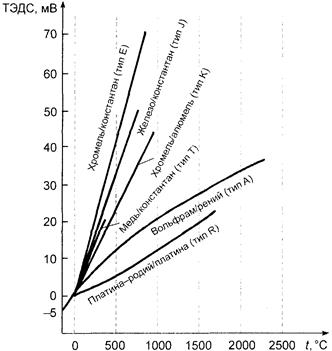

Рис. 64. Номинальные статические характеристики термоэлектрических преобразователей

Номинально приписываемая термопаре данного типа зависимость ТЭДС от температуры рабочего конца при постоянно заданной температуре свободных концов называется номинальной статической характеристикой (НСХ) преобразования термопары (рис. 64).

НСХ термоэлектрических преобразователей не линейны и могут быть аппроксимированы полиномами:

где E(t, 0), мВ — ТЭДС термопары при температуре рабочего конца и температуре свободного конца= 0;— коэффициенты полинома. В зависимости от природы термоэлектродов и диапазона температур степень полинома п может изменяться от 3 до 14.

В реальных производственных условиях температура свободных концов термопары обычно отличается от температуры= 0 °С, для которой составлены таблицы номинальных статических характеристик, поэтому в показания измерительных приборов необходимо вводить поправку.

7.2.4. Термопреобразователи сопротивления

Принцип действия термометров сопротивления основан на зависимости электрического сопротивления материалов от температуры.

Термометр сопротивления представляет собой комплект, в который входят:

• первичный измерительный преобразователь, воспринимающий тепловую энергию и преобразующий изменение температуры в изменение электрического сопротивления;

• прибор, измеряющий электрическое сопротивление и отградуированный в единицах измерения температуры.

Первичный измерительный преобразователь термометров сопротивления называют термопреобразователем сопротивления (ТС).

В отличие от термопар, являющихся активными преобразователями (преобразователями генераторного типа), термопреобразователи сопротивления являются пассивными преобразователями (преобразователями параметрического типа). Для них необходим вспомогательный источник энергии, тогда как для термопар он обычно не требуется.

Различают металлические и полупроводниковые термопреобразователи сопротивления. Полупроводниковые термопреобразователи сопротивления называют также термисторами.

Металлические термопреобразователи сопротивления

В качестве материала для металлических ТС используют чаще всего платину, медь и никель, из которых изготовляются технические ТС для измерения температуры в интервале от —200 °С до +750 °С (платиновые) и от —50 °С до +180 °С (медные).

Термопреобразователи сопротивления могут быть охарактеризованы двумя параметрами: — сопротивлением термопреобразователя при температуре 0 °С и— отношением сопротивления термопреобразователя при 100 °С к его сопротивлению при 0 Величина зависит от чистоты материала.

Зависимость сопротивления металлических проводников от температуры может быть с весьма высокой точностью описана уравнениями третьей степени.

При обычных требованиях к точности зависимость сопротивления ТС от температуры можно выразить линейной функцией

где — сопротивление датчика при температуре О °С, Ом; — температура,°С;— температурный коэффициент сопротивления,

Типовые зависимости сопротивления некоторых металлов от температуры приведены на рис. 70. Они свидетельствуют о достаточно высокой линейной взаимосвязи между сопротивлением и температурой (за исключением никеля).

Рис.70. Зависимость отношениядля некоторых металлов от температуры:

— сопротивление термометра при температуре, Ом;— сопротивление термометра при температуре 0°С (273,15 К), Ом

Конструктивно термопреобразователи сопротивления представляют собой тонкую платиновую или медную проволоку, намотанную бифилярно на специальный слюдяной, фарфоровый или пластмассовый каркас, или свернутую в спираль и вложенную в каналы защитного корпуса. Вариант конструкции термопреобразователя сопротивления изображен на рис. 71. Чувствительный элемент на керамическом каркасе состоит из двух последовательно соединенных платиновых спиралей /. К двум концам этих спиралей припаяны короткие платиновые выводы 3, к которым затем привариваются необходимой длины выводные проводники. Платиновые спирали размещаются в каналах керамического каркаса 2. Крепление платиновых спиралей и выводов в каркасе осуществляется глазурью 4, изготовляемой на основе оксидов алюминия и кремния: коэффициент линейного расширения глазури близок к коэффициентам линейного расширения материала выводов и каркаса. Подгонка номинального сопротивления чувствительного элемента при 0 °С осуществляется постепенным уменьшением длины противоположных концов платиновых спиралей с последующей пайкой в точке 5. Пространство между платиновыми спиралями заполняют порошком оксида для улучшения теплового контакта между витками спиралей и каркасом.

Рис. 71.Схема платинового термопреобразователя сопротивления.
