что такое тепловые сети и что к ним относится

Какие бывают типы (виды) тепловых сетей.

Как тепловые сети различаются по методу укладки, по типу теплоносителя и типу трубных ситем вы можете ознакомиться в данном разделе нашего сайта.

По типу укладки

Воздушные тепловые сети (надземные).

В зависимости от типа прокладки сетей, тепловые сети разделяются на воздушные (надземные) и подземные.
Воздушные тепловые сети имеет распространение в районах с подвижными грунтами, на территориях,
где укладка сетей под землю затруднительна из-за плотной застройки или наличия уже существующих подземных коммуникаций. Трубопровод монтируется на предварительно установленные металлические опоры.

Подземные тепловые сети.

Канальный способ укладки.

Трубы укладываются в предварительно смонтированный бетонный канал. Такой канал защищает трубопровод от грунтовых воздействий и коррозионного влияния почвы. Каналы бывают лотковые и монолитные, заливаемые в процессе укладки.

Бесканальный способ укладки.

На сегодняшний день это является наиболее экономически выгодным способом подземной укладки.
Трубы укладываются непосредственно в грунт, без монтажа специального бетонного канала.
При бесканальной укладке используются особые трубы в полиэтиленовой оболочке или безоболочные трубы из поливинилхлорида.

По типу теплоносителя

Вода

Носителем тепловой энергии является вода. Особенностью водяных тепловых сетей является обязательное кратное количество труб, так как помимо транспортировки горячей воды, также требуется и отвод теплоносителя. Водяные тепловые сети различаются количеством трубопроводов: 2-х трубные, 4-х трубные и т.д.

Пар

Паровые тепловые сети более сложное инженерное сооружение, так как пар, как носитель тепловой энергии горячее воды и это может привести к температурным деформациям труб. Также, при проектировании паровых трубопроводов следует учитывать сложности, связанные с возникновением в трубах попутного конденсата.

По схемам проектирования

Магистральные тепловые сети

Магистральные сети всегда транзитные и не имеют ответвлений. Магистральные сети транспортируют тепловую энергию от источника, до распределительных тепловых сетей. Температура теплоносителя от 90 до 150 градусов. Диаметр труб от 525 мм до 1020 мм.

Распределительные тепловые сети

Распределительные тепловые сети, это те сети, по которым тепло передается от магистральных тепловых сетей непосредственно к домам. Диаметр труб в распределительных сетях зависит от количества домов и квартир, которые получают тепло и не превышают 525 мм. Температура в распределительных сетях от 85 до 110 градусов.
Квартальные тепловые сети, это трубопроводы, соединяющие конкретных потребителей тепла с распределительной тепловой сетью внутри кварталов городской застройки.

Ответвления

Ответвление это участок тепловой сети, присоединяющий тепловой пункт к магистральной тепловой сети. Или здание, присоединенное к распределительной тепловой сети.

Источник

Тепловые сети

Тепловая сеть– это совокупность трубопроводов и устройств, обеспе-

чивающих по­средством теплоносителя (горячей воды или пара) транспортировку теплоты от источника теплоснабжения к потребителям.

Конструкционно тепловая сеть включает трубопроводы с теплоизоляцией и компенсаторами, устройства для укладки и закрепления трубопроводов, а так же запорную или регулирующую арматуру.

Выбор теплоносителя определяется анализом его положительных и отрицательных свойств. Основные преимущества водяной системы теплоснабжения: высокая аккумулирующая способность воды; возможность транспортировки на большие расстояния; по сравнению с паром меньшие потери тепла при транспортировке; возможность регулирования тепловой нагрузки путем изменения температуры или гидравлического режима. Основной недостаток водяных систем – это большой расход энергии на перемещение теплоносителя в системе. Кроме того, использование воды в качестве теплоносителя, возникает необходимость в специальной ее подготовке. При подготовке в ней нормируются показатели карбонатной жесткости, содержание кислорода, содержание железа и pH. Водяные тепловые сети обычно применяются для удовлетворения отопительно – вентиляционной нагрузки, нагрузки горячего водоснабжения и технологической нагрузки малого потенциала (температура ниже 100 0 С).

Преимущества пара как теплоносителя следующие: малые потери энергии при движении в каналах; интенсивная теплоотдача при конденсации в тепловых приборах; в высокопотенциальных технологических нагрузках пар можно использовать с высокими температурой и давлением. Недостаток: эксплуатация паровых систем теплоснабжения требует соблюдения особых мер безопасности.

Схема тепловой сети определяется следующими факторами: размеще­нием источника теплоснабжения по отношению к району теплового потреб­ления, характером тепловой нагрузки потребителей, видом теплоносителя и принципом его использования.

Тепловые сети подразделяются на:

магистральные,прокладываемые по главным направлениям объектов теплопотребления;

распределительные,которые расположены между магистральными тепловыми сетями и узлами ответвления;

ответвления тепловых сетей к отдельным потребителям (зданиям).

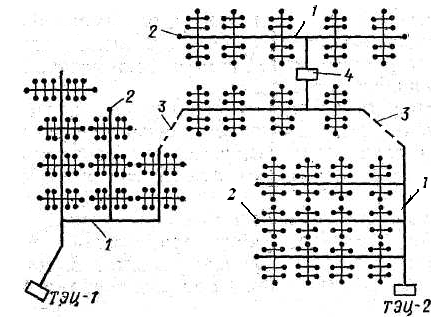

Схемы тепловых сетей применяют, как правило, лучевые, рис. 5.1. От ТЭЦ или котельной 4 по лучевым магистралям 1 теплоноситель поступает к потребителю теплоты 2. С целью резервного обеспечения теплотой потре бителей лучевые магистрали соединяются перемычками 3.

Радиус действия водяных сетей теплоснабжения достигает

12 км. При небольших протяженностях магистралей, что характерно для сельских тепловых сетей, применяют радиальную схему с постоянным уменьшением диаметра труб по мере удаления от источника теплоснабжения.

Укладка тепловых сетей может быть надземной (воздушной) и подземной.

Надземная укладка труб (на

отдельно стоящих мачтах или эстакадах, на бетонных блоках и применяется на территориях предприятий, при сооружении тепловых сетей вне черты города при пересечении оврагов и т.д.

В сельских населенных пунктах наземная прокладка может быть на низких опорах и опорах средней высоты. Этот способ при- меним при температуре тепло-

носителя не более 115 0 С. Подземная прокладка наиболее распространена. Различают канальную и бесканальную прокладку. На рис. 5.2 изображена канальная прокладка. При канальной прокладке, изоляционная конст­рукция трубопроводов разгружена от внешних нагрузок засыпки. При беска­нальной прокладке (см. рис. 5.3) трубопроводы 2 укладывают на опоры 3 (гравийные

или песчаные подушки, деревян- ные бруски и другое).

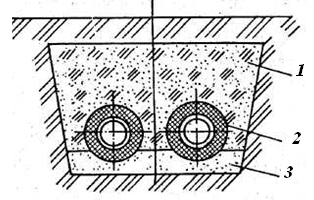

Засыпка 1, в качестве которой используют: гравий, крупнозернистый песок, фрезерный торф, керамзит и т.п., служит защитой от внешних повреждений и одновременно снижает теплопотери. При канальной прокладке температура теплоносителя может достигать 180 °С. Для тепловых сетей, чаще всего используют стальные трубы диаметром от 25 до 400 мм. С целью предотвращения разрушения металлических труб вследствие температурной деформации по длине всего трубопровода через определенные расстояния устанавливаются к о м п е н с а т о р ы.

Различные конструктивные выполнения компенсаторов приведены на рис. 5.4.

Рис. 5.4. Компенсаторы:

а – П-образный; б – лирообразный; в – сальниковый; г – линзовый

Компенсаторы вида а ( П-образный) и б (лирообразный) называют радиальными. В них изменение длины трубы компенсируется деформацией материала в изгибах. В сальниковых компенсаторах в возможно скольжение трубы в трубе. Втаких компенсаторах возникает потребность в надежной конструкции уплотнения. Компенсатор г – линзового типа выбирает изменение длины за счет пружинящего действия линз. Большие перспективы у с и л ь ф о н н ы х компенсаторов. Сильфон – тонкостенная гофрированная оболочка, позволяющая воспринимать различные перемещения в осевом, поперечном и угловом направлениях, снижать уровень вибраций и компенсировать несоосность.

Трубы укладываются на специальные опора двух типов: свободные и неподвижные. Свободные опоры обеспечивают перемещение труб при температурных деформациях. Неподвижные опоры фиксируют положение труб на определенных участках. Расстояние между неподвижными опорами зависит от диаметра трубы, так, например, при D = 100 мм L= 65 м; при D = 200 мм L = 95 м. Между неподвижных опор под трубы с компенсаторами устанавливают 2…3 подвижных опоры.

В настоящее время вместо металлических труб, требующих серьезной защиты от коррозии, начали широко внедряться пластиковые трубы. Промышленность многих стран выпускает большой ассортимент труб из поли-мерных материалов (полипропилена, полиолефена); труб металлопластиковых; труб, изготовленных намоткой нити из графита, базальта, стекла.

На магистральных и распределительных тепловых сетях укладывают трубы с теплоизоляцией, нанесенной индустриальным способом. Для теплоизоляции пластиковых труб предпочтительнее использовать полимеризующиеся материалы: пенополиуретан, пенополистерол и др. Для металлических труб используют битумоперлитовую или фенольнопоропластовую изоляцию.

5.2. Тепловые пункты

Тепловой пункт – это комплекс устройств, расположенных в обособленном помещении, состоящих из теплообменных аппаратов и элементов теплотехнического оборудования.

Тепловые пункты обеспечивают присоединения теплопотребляющих объектов к тепловой сети. Основной задачей ТП является:

– трансформация тепловой энергии;

– распределение теплоносителя по системам теплопотребления;

– контроль и регулирование параметров теплоносителя;

– учета расходов теплоносителей и теплоты;

– отключение систем теплопотребления;

– защита систем теплопотребления от аварийного повышения параметров теплоносителя.

Тепловые пункты подразделяются по наличию тепловых сетей после них на: центральные тепловые пункты (ЦТП) и индивидуальные тепловые пункты (ИТП). К ЦТП присоединяются два и более объекта теплопотребления. ИТП подсоединяет тепловую сеть к одному объекту или его части. По размещению тепловые пункты могут быть отдельно стоящие, пристроенные к зданиям и сооружениям и встроенные в здания и сооружения.

На рис. 5.5 приведена типичная схема систем ИТП, обеспечивающего отопление и горячее водоснабжение отдельного объекта.

Из тепловой сети к запорным кранам теплового пункта подведены две трубы: п о д а ю щ а я (поступает высокотемпературный теплоноситель) и

о б р а т н а я (отводится охлажденный теплоноситель). Параметры теплоносителя в подающем трубопроводе: для воды (давление до 2,5 МПа, температура – не выше 200 0 С), для пара (р t 0 C). Внутри теплового пункта установлены как минимум два теплообменных аппарата рекуперативного типа (кожухотрубные или пластинчатые). Один обеспечивает трансформацию теплоты в систему отопления объекта, другой – в систему горячего водоснабжения. Как в ту, так и в другую системы перед теплообменниками вмонтированы приборы контроля и регулирования параметров и подачи теплоносителя, что позволяет вести автоматический учет потребляемой теплоты. Для системы отопления вода в теплообменнике нагревается максимум до 95 0 С и циркуляционным насосом прокачивается через нагревательные приборы. Циркуляционные насосы (один рабочий, другой резервный) устанавливаются на обратном трубопроводе. Для горячего водоснаб-

жения вода, прокачиваемая через теплообменник циркуляционным насосом, нагревается до 60 0 С и подается потребителю. Расход воды компенсируется в теплообменник из системы холодного водоснабжения. Для учета теплоты, затраченной на нагрев воды, и ее расхода устанавливаются соответствующие датчики и регистрирующие приборы.

Дата добавления: 2015-08-04 ; просмотров: 29310 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Тепловая сеть

Полезное

Смотреть что такое «Тепловая сеть» в других словарях:

Тепловая сеть — совокупность устройств, предназначенных для передачи тепловой энергии потребителям. См. также: Теплоснабжение Финансовый словарь Финам … Финансовый словарь

ТЕПЛОВАЯ СЕТЬ — система трубопроводов (теплопроводов) централизованного теплоснабжения, по которым теплоноситель (горячая вода или пар) переносит тепло от источника к потребителям и возвращается обратно к источнику … Большой Энциклопедический словарь

тепловая сеть — Теплоизолированные трубопроводы с вспомогательными устройствами, предназначенные для передачи и распределения тепла от источника к потребителям. [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN heat… … Справочник технического переводчика

ТЕПЛОВАЯ СЕТЬ — система трубопроводов (теплопроводов) для централизованной подачи теплоносителя (горячая вода, водяной пар) от теплоэлектроцентрали или котельной до потребителей теплоты (жилых, общественных, коммунальных и др. зданий, школ, больниц и… … Большая политехническая энциклопедия

тепловая сеть — 3.1 тепловая сеть: Совокупность устройств, предназначенных для передачи и распределения теплоносителя и тепловой энергии. Источник: ГОСТ 30732 2006: Трубы и фасонные … Словарь-справочник терминов нормативно-технической документации

Тепловая сеть — Тепловая сеть система трубопроводов (теплопроводов) централизованного теплоснабжения, по которым теплоноситель (горячая вода или пар) переносит тепло от источника (котельной) к потребителям и возвращается обратно к источнику. Тепловая сеть… … Википедия

Тепловая сеть — 5) тепловая сеть совокупность устройств (включая центральные тепловые пункты, насосные станции), предназначенных для передачи тепловой энергии, теплоносителя от источников тепловой энергии до теплопотребляющих установок;. Источник: Федеральный… … Официальная терминология

тепловая сеть — система трубопроводов (теплопроводов) централизованного теплоснабжения, по которым теплоноситель (горячая вода или пар) переносит тепло от источника к потребителям и возвращается обратно к источнику. * * * ТЕПЛОВАЯ СЕТЬ ТЕПЛОВАЯ СЕТЬ, система… … Энциклопедический словарь

тепловая сеть — šilumos perdavimo tinklas statusas Aprobuotas sritis šiluma apibrėžtis Sujungtų vamzdynų ir įrenginių sistema, skirta šilumai perduoti šilumnešiu iš gamintojo vartotojams. nuoroda http://www3.lrs.lt/cgi bin/preps2?Condition1=211524&Condition2=… … Lithuanian dictionary (lietuvių žodynas)

тепловая сеть — šilumos tinklas statusas T sritis Energetika apibrėžtis Centralizuoto šilumos tiekimo izoliuotų vamzdynų, kuriais šiluma iš šaltinio šilumnešiu (karštu vandeniu arba garu) tiekiama vartotojams, sistema. Pagal tiekimo būdą šilumos tinklas gali… … Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

Источник

Что такое тепловые сети и что к ним относится

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РОССИЙСКОЙ ФЕДЕРАЦИИ

____________________________________________________________________
Текст Сравнения СНиП 41-02-2003 с СП 124.13330.2012 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

Дата введения 2003-09-01

1 РАЗРАБОТАНЫ ОАО «Объединение ВНИПИэнергопром», Пермским государственным техническим университетом, АО «Теплопроект» с участием Ассоциации разработчиков и производителей средств противокоррозионной защиты для топливно-энергетического комплекса, Ассоциации производителей и потребителей трубопроводов с индустриальной полимерной изоляцией, ОАО «Фирма ОРГРЭС», ОАО «Всероссийский теплотехнический институт», «СевЗапВНИПИэнергопром», АОЗТ «Корпорация ТВЭЛ», Мосгорэкспертизы, ОАО «Моспроект», ГУП «Мосинжпроект», ЗАО НТП «Трубопровод», ЗАО «Роскоммунэнерго», ОАО «Ленгазтеплострой», Иркутского государственного технического университета, ЗАО «Изоляционный завод», Тюменской академии строительства и архитектуры

ВНЕСЕНЫ Управлением технического нормирования, стандартизации и сертификации в строительстве и ЖКХ Госстроя России

2 ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ с 1 сентября 2003 г. постановлением Госстроя России от 24.06.2003 г. N 110

В разработке СНиП приняли участие: канд. техн. наук Я.А.Ковылянский, А.И.Коротков, канд. техн. наук Г.Х.Умеркин, А.А.Шереметова, Л.И.Жуковская, Л.В.Макарова, В.И.Журина, канд. техн. наук Б.М.Красовский, канд. техн. наук А.В.Гришкова, канд. техн. наук Т.Н.Романова, канд. техн. наук Б.М.Шойхет, Л.В.Ставрицкая, д-р техн. наук А.П.Акользин, канд. техн. наук И.Л.Майзель, Е.М.Шмырев, Л.П.Канина, Л.Д.Сатанов, P.M.Соколов, д-р техн. наук Ю.В.Балабан-Ирменин, А.И.Кравцов, Ш.Н.Абайбуров, В.Н.Симонов, канд. техн. наук В.И.Ливчак, А.В.Фишер, Ю.У.Юнусов, Н.Г.Шевченко, канд. техн. наук В.Я.Магалиф, А.А.Хандриков, Л.Е.Любецкий, канд. техн. наук Р.Л.Ермаков, B.C.Вотинцев, Т.Ф.Миронова, д-р техн. наук А.Ф.Шаповал, В.А.Глухарев, В.П.Бовбель, Л.С.Васильева.

ВВЕДЕНИЕ

Настоящие строительные нормы и правила устанавливают комплекс обязательных нормативных требований по проектированию тепловых сетей, сооружений на тепловых сетях во взаимосвязи со всеми элементами систем централизованного теплоснабжения в части их взаимодействия в едином технологическом процессе производства, распределения, транспортирования и потребления тепловой энергии, рационального использования топливно-энергетических ресурсов.

Установлены требования по безопасности, надежности, а также живучести систем теплоснабжения.

При разработке СНиП использованы нормативные материалы ведущих российских и зарубежных компаний, учтен 17-летний опыт применения действующих норм проектными и эксплуатирующими организациями России.

В строительных нормах и правилах впервые:

введены нормы экологической и эксплуатационной безопасности, готовности (качества) теплоснабжения; расширено применение критерия вероятности безотказной работы;

сформулированы принципы и требования обеспечения живучести в нерасчетных (экстремальных) условиях, уточнены признаки систем централизованного теплоснабжения;

введены нормы применения при проектировании тепловых сетей критериев надежности;

даны критерии выбора теплоизоляционных конструкций с учетом противопожарной безопасности.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие нормы и правила распространяются на тепловые сети (со всеми сопутствующими конструкциями) от выходных запорных задвижек (исключая их) коллекторов источника теплоты или от наружных стен источника теплоты до выходных запорных задвижек (включая их) тепловых пунктов (узлов вводов) зданий и сооружений, транспортирующие горячую воду с температурой до 200 °С и давлением до 2,5 МПа включительно, водяной пар с температурой до 440 °С и давлением до 6,3 МПа включительно, конденсат водяного пара.

В состав тепловых сетей включены здания и сооружения тепловых сетей: насосные, тепловые пункты, павильоны, камеры, дренажные устройства и т.п.

Настоящие нормы и правила следует соблюдать при проектировании новых и реконструкции, модернизации и техническом перевооружении существующих тепловых сетей (включая сооружения на тепловых сетях).

2 НОРМАТИВНЫЕ ССЫЛКИ

Перечень нормативных документов, ссылки на которые имеются в настоящем документе, приведен в приложении А.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящих нормах используются следующие термины и определения.

4 КЛАССИФИКАЦИЯ

4.1 Тепловые сети подразделяются на магистральные, распределительные, квартальные и ответвления от магистральных и распределительных тепловых сетей к отдельным зданиям и сооружениям. Разделение тепловых сетей устанавливается проектом или эксплуатационной организацией.

4.2 Потребители теплоты по надежности теплоснабжения делятся на три категории:

Например, больницы, родильные дома, детские дошкольные учреждения с круглосуточным пребыванием детей, картинные галереи, химические и специальные производства, шахты и т.п.

жилых и общественных зданий до 12 °С;

промышленных зданий до 8 °С.

5 ОБЩИЕ ПОЛОЖЕНИЯ

5.1 Решения по перспективному развитию систем теплоснабжения населенных пунктов, промышленных узлов, групп промышленных предприятий, районов и других административно-территориальных образований, а также отдельных СЦТ следует разрабатывать в схемах теплоснабжения.

При разработке схем теплоснабжения расчетные тепловые нагрузки определяются:

5.3 Расчетные потери теплоты в тепловых сетях следует определять как сумму тепловых потерь через изолированные поверхности трубопроводов и величины среднегодовых потерь теплоносителя.

5.4 При авариях (отказах) на источнике теплоты на его выходных коллекторах в течение всего ремонтно-восстановительного периода должны обеспечиваться:

подача 100% необходимой теплоты потребителям первой категории (если иные режимы не предусмотрены договором);

подача теплоты на отопление и вентиляцию жилищно-коммунальным и промышленным потребителям второй и третьей категорий в размерах, указанных в таблице 1;

заданный потребителем аварийный режим расхода пара и технологической горячей воды;

заданный потребителем аварийный тепловой режим работы неотключаемых вентиляционных систем;

среднесуточный расход теплоты за отопительный период на горячее водоснабжение (при невозможности его отключения).

Допустимое снижение подачи теплоты, %, до

5.5 При совместной работе нескольких источников теплоты на единую тепловую сеть района (города) должно предусматриваться взаимное резервирование источников теплоты, обеспечивающее аварийный режим по 5.4.

6 СХЕМЫ ТЕПЛОСНАБЖЕНИЯ И ТЕПЛОВЫХ СЕТЕЙ

Принятая к разработке в проекте схема теплоснабжения должна обеспечивать:

нормативный уровень теплоэнергосбережения;

нормативный уровень надежности, определяемый тремя критериями: вероятностью безотказной работы, готовностью (качеством) теплоснабжения и живучестью;

6.2 Функционирование тепловых сетей и СЦТ в целом не должно приводить:

а) к недопустимой концентрации в процессе эксплуатации токсичных и вредных для населения, ремонтно-эксплуатационного персонала и окружающей среды веществ в тоннелях, каналах, камерах, помещениях и других сооружениях, в атмосфере, с учетом способности атмосферы к самоочищению в конкретном жилом квартале, микрорайоне, населенном пункте и т.д.;

б) к стойкому нарушению естественного (природного) теплового режима растительного покрова (травы, кустарников, деревьев), под которым прокладываются теплопроводы.

6.3 Тепловые сети, независимо от способа прокладки и системы теплоснабжения, не должны проходить по территории кладбищ, свалок, скотомогильников, мест захоронения радиоактивных отходов, полей орошения, полей фильтрации и других участков, представляющих опасность химического, биологического и радиоактивного загрязнения теплоносителя.

Технологические аппараты промышленных предприятий, от которых могут поступать в тепловые сети вредные вещества, должны присоединяться к тепловым сетям через водоподогреватель с дополнительным промежуточным циркуляционным контуром между таким аппаратом и водоподогревателем при обеспечении давления в промежуточном контуре меньше, чем в тепловой сети. При этом следует предусматривать установку пробоотборных точек для контроля вредных примесей.

Системы горячего водоснабжения потребителей к паровым сетям должны присоединяться через пароводяные водоподогреватели.

6.4 Безопасная эксплуатация тепловых сетей должна обеспечиваться путем разработки в проектах мер, исключающих:

контакт людей непосредственно с горячей водой или с горячими поверхностями трубопроводов (и оборудования) при температурах теплоносителя более 75 °С;

поступление теплоносителя в системы теплоснабжения с температурами выше определяемых нормами безопасности;

снижение при отказах СЦТ температуры воздуха в жилых и производственных помещениях потребителей второй и третьей категорий ниже допустимых величин (4.2);
