что такое такелаж на корабле

ТАКЕЛАЖ

(Rigging) — все снасти на судне, служащие для укрепления рангоута и для управления им и парусами.

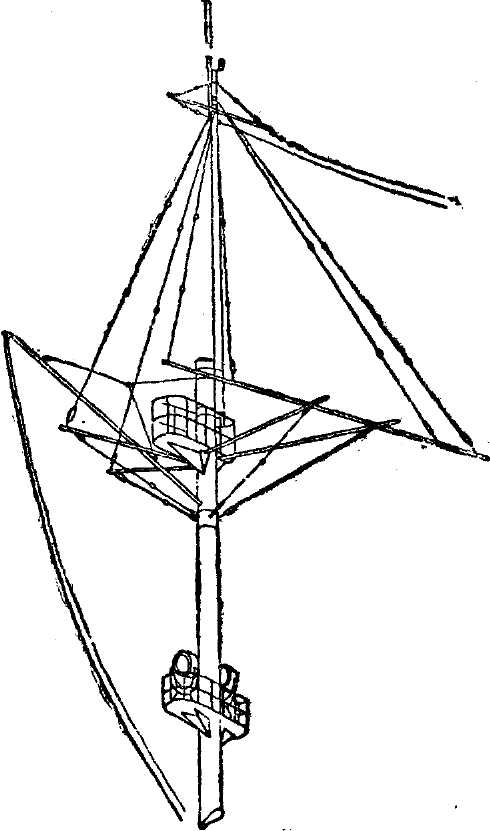

Такелаж и мачта современного боевого корабля.

Полезное

Смотреть что такое «ТАКЕЛАЖ» в других словарях:

ТАКЕЛАЖ — (гол. takel, с фр. окончанием). Снасти, т. е. все веревочное вооружение корабля. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ТАКЕЛАЖ все веревочные снасти на судне. Полный словарь иностранных слов, вошедших в… … Словарь иностранных слов русского языка

ТАКЕЛАЖ — ТАКЕЛАЖ, такелажа, мн. нет, муж. (от голланд. takel) (мор.). Совокупность всех снастей судна (пеньковых и металлических тросов). Стоячий (неподвижный) такелаж. Бегучий (подвижный) такелаж. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

ТАКЕЛАЖ — муж., мор. или искаж. кателаж, снасти, все веревочное вооруженье, снаряженье корабля; стоячий такелаж, смоленый, частью заменяемый железными скрепами, служащий для поддержки мачт и их продолженья; бегучий такелаж, который тянется, коим управляют… … Толковый словарь Даля

такелаж — строп, цепь, лопштаг, оснастка Словарь русских синонимов. такелаж сущ., кол во синонимов: 7 • бакштаг (4) • ло … Словарь синонимов

ТАКЕЛАЖ — (1) на корабле (судне) общее название снастей (цепей, тросов, канатов и др.), используемых для крепления (см.) стоячий такелаж, снасти для подъёма и спуска грузов, катеров, шлюпок, трапов, а также для постановки, уборки и управления парусами… … Большая политехническая энциклопедия

такелаж — общее название снастей (цепей, тросов, канатов и др.) на судне (корабле), используемых для крепления рангоута, постановки и уборки парусов, управления ими, грузовых операций, подъёма сигналов и пр. Подразделяются на стоячий и бегучий такелаж … Морской биографический словарь

ТАКЕЛАЖ — ТАКЕЛАЖ, а, муж. (спец.). 1. Совокупность снастей судна. 2. Совокупность приспособлений (тросов, цепей) для подъёма и перемещения грузов. Т. подъёмного крана. | прил. такелажный, ая, ое. Такелажные работы. Толковый словарь Ожегова. С.И. Ожегов, Н … Толковый словарь Ожегова

такелаж — такелаж, род. такелажа (не рекомендуется такелажа) … Словарь трудностей произношения и ударения в современном русском языке

такелаж — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN tackle … Справочник технического переводчика

Источник

Судовой такелаж. Термины

Бакштаг — снасть стоячего такелажа судна, являющаяся поперечным (боковым) креплением стеньг. Бакштагом также называют боковые крепления труб, шлюпбалок, стоек, компасов и т. д.

Бакштов — трос, выпущенный за корму стоящего на якоре судна, для закрепления шлюпок, катеров и других мелких судов.

Банка — доска, служащая поперечным креплением набора шлюпки и сиденьем для гребцов.

Битенг — деревянная или металлическая тумба для крепления тросов.

Брас — снасть бегучего такелажа, служащая для поворота рея в горизонтальной плоскости («брасопить» рей).

Брасики — короткие шкерты, прикрепленные к поперечному шлюпочному румпелю и служащие для поворота руля.

Бросательный конец — линь, имеющий на одном конце парусиновый, набитый песком и оплетенный сверху мешочек (грузик). С помощью бросательного конца подаются на причал или другое судно швартовные тросы.

Буйреп — трос, закрепленный за якорь и снабженный деревянным или металлическим поплавком (томбуем), который указывает местонахождение якоря на грунте.

Бушприт — рангоутное дерево, укрепленное на носу судна в диаметральной плоскости горизонтально или под некоторым углом к горизонтальной плоскости. К бушприту крепится стоячий такелаж стеньг передней мачты, а также такелаж косых парусов — кливеров.

Бык-гордень — снасть бегучего такелажа судна, с помощью которого при уборке парусов нижняя шкаторина прямого паруса подтягивается к рею.

Ванты — снасти стоячего такелажа, крепящие мачты и стеньги с боков.

Верп — вспомогательный якорь, наименьшей массы из имеющихся на судне.

Выбленки — отрезки тонкого троса, ввязанные поперек вант и выполняющие роль ступеней при подъеме по вантам на мачты и стеньги.

Выстрел — горизонтально расположенное рангоутное дерево, подвешенное над водой перпендикулярно борту судна. Выстрел предназначен для крепления шлюпок, а также посадки в шлюпки членов экипажа судна.

Гак — крюк, применяющийся для крепления тросов и цепей при подъеме шлюпок, грузовых операциях, буксировке и т. д.

Гафель — рангоутное дерево, подвешенное позади мачты на снастях, называемых гафель-гарделем и дирик-фалом. К гафелю пришнуровываются верхние шкаторины косых парусов: триселя или бизани, а на малых судах — фока и грота.

Гик — горизонтальное рангоутное дерево, прикрепленное к мачте на небольшой высоте над палубой и обращенное свободным концом (ноком) к корме судна. К гику пришнуровывается нижняя шкаторина косого паруса.

Гитовы — снасти бегучего такелажа, служащие для уборки прямых парусов и триселей. Гитовы прямых парусов подтягивают к рею шкотовые углы паруса. Гитовы триселей подтягивают парус к гафелю и мачте.

Драйреп — часть фала рея, представляющая собой стальной трос, пропущенный через шкив в стеньге.

Дректов — якорный канат шлюпочного якоря (дрека). Каболка — составная часть растительного троса, скрученная из волокон конопли, агавы или других растений.

Калышка — петля на тросе, образующаяся при его чрезмерном закручивании.

Колышка — род узла для укорачивания снасти или сделанная для каких-либо целей петля на тросе.

Конец коренной — условное название закрепленного или же не используемого в работе конца троса.

Конец ходовой — условное название того конца троса, к которому приложена тяга, а также конца троса, непосредственно используемого (перемещаемого) при завязывании узла.

Кип — желоб для троса на поверхности блока, шкива, юферса и т. п.

Киповая планка — металлическая деталь, прикрепленная к палубе или к планширю судна и имеющая два прилива для изменения направления тросов. Иногда киповая планка снабжается вращающимися роульсами.

Клюз — отверстие в фальшборте для подачи швартовных концов и буксиров. Кроме этих клюзов, имеются клюзы для якорных цепей, прорезанные в носовой части обшивки и в палубе полубака судна. Клюзы укрепляются металлическими приливами.

Кнехты — парные металлические тумбы, отлитые вместе с основанием — массивной плитой. Кнехты устанавливаются на палубе в носовой, кормовой части и вдоль бортов судна и служат для закрепления тросов при швартовке.

Леер — металлический прут или туго натянутый растительный или стальной трос, используемый для привязывания парусов, для растягивания тентов, сушки белья и т. д. Леерами также называются укрепленные на стойках тросы, заменяющие фальшборт судна, и тросы, натягиваемые для предотвращения падения людей за борт во время шторма.

Линь — тонкий растительный трос диаметром от 3,8 до 11,2 мм, свиваемый из каболок. Для сигнальных фалов и в качестве лаглиня употребляются плетеные лини.

Лопарь — трос, основанный между блоками или юферсами.

Лот — прибор для измерения глубин. По принципу устройства лоты подразделяются на ручные, механические и эхолоты.

Лотлинь — линь или трос, к которому прикрепляется груз (гиря) лота.

Мачта — вертикальное рангоутное дерево. Мачты используются для установки парусоз (для чего она вооружается соответствующим рангоутом), для установки грузовых стрел, приборов сигнализации и связи, подъема флажных сигналов и т. д.

Нок — конец рангоутного дерева, расположенного горизонтально или под некоторым углом к плоскости горизонта (гик, гафель, рей и т. д.).

Оттяжка — трос, укрепленный на ноке грузовой стрелы, с помощью которого грузовая стрела поворачивается вокруг вертикальной оси и закрепляется в нужном положении.

Перты — закрепленные под реями тросы, на которых стоят работающие на реях люди.

Прядь — составная часть троса, свитая из каболок. У стальных тросов пряди свиваются из оцинкованных проволок. Прядь ходовая — условное название пряди троса, пробиваемой под другие пряди (обносимой вокруг других прядей) при сплеснивании тросов, изготовлении огонов, кнопов, мусингов и т. д.

Рангоут — деревянные или металлические детали вооружения судов, предназначенные для несения парусов, выполнения грузовых работ, подъема сигналов и т. д. (мачты, стеньги, реи, гафели, гики, бушприт, стрелы, выстрелы); которые иначе называются рангоутными деревьями.

Рей — горизонтальное рангоутное дерево, подвешенное за середину и служащее для крепления прямого паруса.

Риф-шкерты — короткие тросы, ввязанные в люверсы паруса и служащие для уменьшения площади паруса при большой ветровой нагрузке.

Румпель — деревянный или металлический брус или сектор, насаженный на голову руля и служащий для его поворота.

Рым — металлическое кольцо для закрепления тросов, блоков, стопоров, швартовных концов и т. д. Рымы устанавливаются на палубе и фальшборте судов, в носовой и кормовой оконечностях шлюпок, а также на причалах и набережных.

Сейтали — тали, основанные между двушкивными и одношкивными блоками. Применяются для обтягивания стоячего такелажа и для подъема грузов.

Сейшкентель — короткий стальной трос с коушем или блоком на свободном конце, закрепленный на топе мачты,

Сорлинь — трос (или цепь), закрепленный за перо руля и «а рым на корме судна. Сорлинь предотвращает потерю руля при его поломке.

Стеньга — вертикальное рангоутное дерево, являющееся продолжением мачты.

Стоп-анкер — якорь, имеющий вес около 1/а—’А веса станового якоря судна.

Стрела грузовая — приспособление для погрузки и выгрузки грузов. Изготовляется из дерева или металла и оснащается такелажем из стальных и растительных тросов.

Строп грузовой (грузовые стропы) — приспособление для подвешивания грузов на гаке стрелы или подъемного крана. Изготовляется из растительных или стальных тросов.

Такелаж — растительные или стальные тросы и цепи, являющиеся креплениями рангоута (стоячий такелаж), а также тросы и цепи, с помощью которых осуществляется постановка и уборка парусов, управление парусами и подвижными частями рангоута (бегучий такелаж). Кроме того, к такелажу относятся тросы и цепи, употребляющиеся при грузовых операциях и различных судовых работах.

Талреп — трос, основанный между юферсами. Служит для обтягивания стоячего такелажа.

Талреп винтовой — металлическое приспособление для обтягивания тросов и цепей. На судах талрепы применяются для обтягивания вантин, бакштагов, фордуиов, штагов, штуртроса и т. д.

Тент — парусина, растянутая над палубой судна для защиты от дождя и солнца.

Топ — верхний конец мачты или стеньги.

Топенант — снасть бегучего такелажа, прикрепленная к ноку рея и служащая для установки рея под тем или иным углом к горизонтальной плоскости. Топенантом также называется снасть, поддерживающая нок грузовой стрелы, гика, гафеля.

Топрик — стальной трос, натянутый между верхними концами (ноками) шлюпбалок.

Тренд — нижняя утолщенная часть веретена якоря.

Утка — приспособление для закрепления тросов, состоящее из основания и двух изогнутых, обращенных в противоположные стороны рожков. На судах находят применение деревянные и металлические утки различных размеров.

Уток — поперечные нити полотнища парусины, мата и т. д.

Фал — снасть бегучего такелажа, служащая для подъема реев, гафелей, косых парусов (кливеров, стакселей) флагов, флажных сигналов и т. д.

Фалинь — трос, закрепленный за носовой или кормовой рым шлюпки.

Фалреп — обшитый сукном или заключенный в пластиковую оболочку леер трапа.

Фордун — снасть стоячего такелажа, являющаяся креплением стеньг. Нижнне концы фордунов крепятся к бортам судна, позади вант.

Швартов — растительный или стальной трос, с помощью которого судно закрепляется у причала (швартовный трос).

Шкентель — короткий трос с коушем или блоком.

Шкентель грузовой — трос, наматываемый на барабан грузовой лебедки и имеющий на свободном конце гак для захватывания стропа с грузом.

Шкерт — короткий тонкий трос или линь, применяемый для каких-либо вспомогательных целей.

Шкимушгар — однопрядный линь, свитый из бородочной пеньки и имеющий различное количество каболок. Промышленностью выпускается шкимушгар, свитый из двух и трех каболок.

Шкот — снасть, закрепленная за нижний угол прямого или нижний задний угол косого паруса (шкотовый угол) и проведенная в направлении к корме судна. Шкоты удерживают в желаемом положении нижнюю шкаторину паруса. Шкотами также называют снасти, закрепленные за верхние углы пластыря.

Шлаг — петля троса, образующаяся при обнесенин его вокруг какого-либо предмета.

Шлюпбалка — приспособление для спуска и подъема рабочих и спасательных шлюпок, катеров и т. д., имеющее вид прямой или изогнутой балки. Шлюпбалки оснащаются соответствующим такелажем — талями, оттяжками, топриком.

Штаг — снасть стоячего такелажа, являющаяся продольным креплением мачт и стеньг. В качестве штагов употребляются стальные жесткие тросы.

Источник

Значение слова «такелаж»

1. Мор. Снасти судна (пеньковые и металлические тросы).

2. Спец. Совокупность приспособлений из тросов, блоков, цепей для подъема и перемещения грузов. Такелаж подъемного крана.

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека

Для стоячего такелажа употребляются: на больших судах преимущественно стальной и железный трос, снаружи оцинкованный, как наиболее прочный и долго служащий; на мелких иногда берут ещё смолёные пеньковые или синтетические тросы. В некоторых частях стоячего такелажа употребляются цепи (напр. цепной борг — на котором висит нижний рей) — с короткими звеньями без распорок, для большей их гибкости.

На бегучий такелаж употребляются гибкие стальные, пеньковые или синтетические тросы.

Такелажными работами называются работы по обделке такелажа, постановке частей рангоута на место, оснащение его и, кроме того, все работы с тросом, например, приготовление матов (пеньковых ковров), сеток и т. д. для судов.

ТАКЕЛА’Ж, а, мн. нет, м. [от гол. takel] (мор.). Совокупность всех снастей судна (пеньковых и металлических тросов). Стоячий (неподвижный) т. Бегучий (подвижный) т.

Источник: «Толковый словарь русского языка» под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека

такела́ж

1. морск. общее название всех снастей на судне, корабле

2. техн. совокупность приспособлений из тросов, блоков, цепей для подъёма и перемещения грузов ◆ Безрельсовый такелаж крупных трансформаторов.

Фразеологизмы и устойчивые сочетания

Делаем Карту слов лучше вместе

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я стал чуточку лучше понимать мир эмоций.

Вопрос: сайра — это что-то нейтральное, положительное или отрицательное?

Источник

Понятие такелажа в морском деле

Что такое такелаж

Морские термины для многих граждан сегодня сводятся к некоторым простым понятиям, например, мачта, якорь или мель. Но для тех, кто посвятил голубой бездне большую часть своей жизни, слово такелаж расскажет о многом.

Когда заходит разговор о перемещении особо сложных и тяжелых грузов или же оборудования, можно услышать малознакомое выражение «такелажные работы»

или же «такелаж». Это обозначение или понятие характеризует особое приспособление для фиксации или поднятий грузов различной направленности. Сам по себе такелаж состоит из цепей, тросов, вертлюгов и иных комплектующих, с помощью которых осуществляется передвижение грузов. Он также имеет техническую возможность в подъеме элементов металлических конструкций.

О применении такелажа

Рассматриваемое приспособление используется в ручных подъемниках и в больших многотоннажных устройствах в зависимости от сложности работ. Одной из наиболее важных составляющих такелажа являются цепи, канаты и высокопрочные тросы. Кроме этого, в его составе могут находиться рым-гайка и болт. Они помогают осуществлять перемещение тяжеловесных устройств и отдельных деталей.

В условиях морского дела такелаж подразумевает под собой собрание всех снастей, находящихся в пределах судна. Но также понятие может трактовать и отдельную часть мачты или рангоутного дерева.

Разновидности

Различают два вида такелажа – стоячий и так называемый бегучий. Первый вид необходим для удержания рангоугодных частей в нужном градусе или положении. Бегучий такелаж используется для постановки парусов и их уборки. С его помощью можно управлять парусами, изменяя направление некоторых частей рангоута. Собственно, в большой степени так и происходит маневрирование судна.

На небольших кораблях и суднах для стоячего вида такелажа применяются стальные и металлические тросы. Снаружи они оцинкованы, что позволяет им обрести повышенную прочность, стойкость к коррозии и, соответственно, более долгий срок службы. В стоячем такелаже также можно увидеть и цепи, но только в отдельных частях. Они имеют короткие звенья и лишены распорок. Бегучий такелаж оснащается гибкими стальными, пеньковыми и синтетическими тросами.

Источник

Такелажное оборудование на судне

Содержание

К предметам такелажного оборудования относятся приспособления и устройства для крепления такелажа, его присоединения к корпусу или к рангоуту, обтягивания и работы с ним. Предметами такелажного оборудования на судне являются:

Рымы и обуха

Для прикрепления коренных концов снастей такелажа к корпусу или к частям рангоута устанавливаются рымы и обуха (рис. 5.4).

Обухом называется кольцо или полукольцо 1, приваренное к какой-либо части корпуса или рангоута для крепления такелажа. Рымом называется металлическое кольцо, которое вставлено в обух и может свободно в нем поворачиваться 2.

Коуши

Коуши предохраняют трос от перетирания при прикреплении его к скобам и гакам. Изготовляется из чугуна или стали. Для растительных тросов употребляются только стальные круглой или овальной формы. На каждом коуше должно быть выбито клеймо завода-изготовителя, тип и номер, означающий величину допустимой нагрузки. Коуши оцинкованы, поверхности их кипов не должны иметь заусениц, трещин и прочих дефектов.

В зависимости от способа закрепления разделяются на обыкновенные и вертлюжные. Обыкновенные состоят из носка, спинки и обушка. Если обух и носок гака располагаются в одной плоскости, такой гак называют повернутым, у которого плоскость обуха перпендикулярна плоскости носка – называется простым. В грузоподъемных механизмах применяются вертлюжные гаки. Вместо обуха они имеют шейку-хвостовик, которой заделываются в одинарном или в двойном вертлюге (рис. 5.5).

Каждый гак имеет клеймо, в котором указывается номер, соответствующий грузоподъемности, и буквенное обозначение, для какого механизма он предназначен: Р – ручной привод, М – механический.

Для грузовых устройств применяются гаки со специальным приливом над носком, исключающим возможность при подъеме груза задеть гаком за комингс люка. В некоторых случаях в грузоподъемных механизмах применяются двурогие гаки или гаки, имеющие на спинке прилив с проушиной, для крепления оттяжки предотвращения вращения груза такие гаки называются пентер-гаками.

Из специальных гаков наиболее часто встречаются складные гаки – храпцы и глаголь-гаки. Последние применяются, когда требуется быстро отдать снасть, находящуюся под натяжением. Гаки подбираются по допускаемой нагрузке. При приемке гаков на судно необходимо проверять, чтобы на них не имелось трещин, раковин и других дефектов. Гаки должны быть оцинкованы или окрашены и иметь клеймо завода-изготовителя.

Талрепы

Талрепы могут быть открытого и закрытого типов (рис. 5.6). Для прикрепления к ним снастей и других деталей их винты оканчиваются проушинами, гаками или вилками. Каждый талреп имеет номер, соответствующий допускаемой нагрузке, винты должны свободно ввинчиваться и вывинчиваться во втулке. Резьба смазана тавотом.

Такелажные скобы

Такелажные скобы применяются для соединения отдельных цепей и тросов, для присоединения к частям корпуса или рангоута. Скоба состоит из спинки, лапок с проушинами и штыря. Могут быть прямыми и изогнутыми. Штырь в скобах удерживается либо с помощью нарезки, либо посредством наружного шплинта.

Такелажные скобы выпускаются пяти типов: СА, СБ, ПВ, ПГ и ПД. Скобы типа СА (прямые с нарезным штырем) и СБ (прямые с прошплинтованным штырем) применяются для стальных тросов, скобы типа ПВ (прямые с нарезным штырем), ПГ (прямые с прошплинтованным штырем) и ПД (изогнутые с нарезным штырем ) – для синтетических тросов.

Скобы и их детали не должны иметь трещин, раковин, заусениц и т. п. Головка штыря должна быть без перекосов, плотно прилегать к боковой опорной поверхности проушины. У нарезных штырей резьба не должна иметь сорванных ниток, вмятин, а сам штырь должен ввинчиваться без заеданий. Для предохранения от коррозии скобы необходимо оцинковывать или окрашивать, их трущиеся части смазывать тавотом.

Блок состоит из корпуса, одного или нескольких шкивов и оси, называемой нагелем, на которой вращаются шкивы. В зависимости от материала корпуса бывают деревянными и металлическими. Корпус деревянного блока состоит из наружных и внутренних щек и вкладышей, изготовляемых из дубовых или ясеневых досок. У металлических блоков корпус состоит из стальных щек, соединенных болтами, или же изготовляется в виде специальной обоймы. Как у металлических, так и у деревянных блоков шкивы изготовляются чаще всего из стали или чугуна. По окружности шкива имеется желобок для троса, называемый кипом. Для присоединения к корпусу судна, рангоуту или такелажу блок имеет подвеску в виде скобы, проушины или гака.

Подвеску прикрепляют к корпусу блока при помощи оковки, которая представляет металлическую полосу, проходящую снаружи корпуса (внешняя оковка) или изнутри (внутренняя оковка).

На судно должны приниматься блоки, имеющие клеймо о его испытании и товарный знак завода-изготовителя.

Гордени и тали

Простейшим по конструкции является одношкивный блок. Трос, пропущенный через такой блок, закрепленный неподвижно, называется горденем (рис. 5.8). Гордень позволяет при подъеме и перемещении груза изменять направление тяги, но не дает выигрыша в силе. Одношкивные блоки с пропущенными через них фалами служат для подъема флагов и вымпелов, сигнальных огней и знаков.

На судах употребляются следующие виды талей: хват-тали – переносные тали, основанные между двумя одношкивными или одношкивными и двушкивными блоками (рис. 5.9). Оба блока имеют вертлюжные гаки и применяются при палубных работах – для обтягивания снастей, при заводке пластыря, перетягивании груза и т. п. Для получения наибольшего выигрыша в силе тали должны закладываться таким образом, чтобы ходовой лопарь выходил из подвижного блока.

Гини – многошкивные тали, основанные толстым тросом между большими по размерам блоками, способные выдерживать большие нагрузки. Применяются при вооружении тяжеловесных стрел (грузовые гини), а также в ряде аварийных случаев, например, при снятии судна с мели и т. п.

Для расчета талей надо разделить вес груза на число шкивов, через которые он проходит. Но так как на шкивах действует сила трения, то перед началом вычислений учесть, что вес груза увеличивается на 5–10 % на каждом шкиве, через который проходят лопари.
