На обратном пути из отпуска, как только завелся и стал вводить координаты дома в навигаторе, как обнаружилось что экран не срабатывает на нажатия. Точнее срабатывает, но всего в 3-4 местах. Хорошо что у меня был установлен CarWebGuru в котором я настроил аж 4 рабочих стола с разными виджетами и установить яркость и запустить навигатор удавалось. В вот в самом навигаторе, подтверждения маршрута было как раз в том месте где экран не срабатывал, по этому пришлось изрядно помучатся чтобы настроить маршрут (помог голосовой набор и несколько матерных слов с угрозами в адрес экрана магнитолы)…
Количество андроид магнитол сейчас растет, я думаю многих может постигнуть такая участь, так как не вся китайская электроника рассчитала на наши суровые зимы и перепады температур.
По симптомам сама магнитола работала (экран все показывал, программы работали), а вот тачскрин нет (нажатия срабатывали только в 3-4 разных местах).
Мои варианты что могло случиться:
1) Программный сбой, например, слетели драйверы.
2) Отошел разъем самого тачскрина.
3) Сломался сам тачскрин.
Самый легкий случай это 1, самый плохой это 3. Начал с самого простого. Андроид это практически компьютер, поэтому для восстановления минимальной работоспособности нужно что-то для управления вместо тачскрина. Бежим в первый попавшийся Ашан и покупаем мышку с проводом за 100 руб, подключаем ее к USB магнитолы и можно пользоваться мышкой вместо тачскрина. Работоспособность восстановлена 🙂
Как и что проверял далее:
1) Программный сбой, например слетели драйверы.
В настройках заходим в «Сброс на заводские настройки» и магнитола перегружается до первоначального состояния. Конечно нужно не забыть скопировать все необходимые данные на флэшку, так как все будет уничтожено. Сделал сброс — не помогло 🙁 Идем дальше.
2) Отошел разъем самого тач скрина.
Снял магнитолу, принес домой. Разобрал, нашел разъем отключения тачскрина, отключил, протер контакты, подключил обратно, собрал… Опять не заработало 🙁
Легкие пути закончились, значит накрылся сам тач скрин.
3) Сломался сам тачскрин.
Разобрал магнитолу, сделал несколько фото тачскрина, измерил до мм размеры и полез искать на Алиэкспресс. Набираете в поиске touchscreen и ищете что-то похожее на вот такое:
Затем я переписывался с продавцами, отправлял им мои фото и спрашивал есть такой или нет. В итоге что-бы сократить вам время на аналогичные поиски, выяснил что есть ключевые параметры по каким надо искать аналоги:
1) размеры должны совпадать до милиметра.
2) Разрешение экрана должно совпадать, у меня было 1024×600
3) Чип тачскрина должет совпадать, у меня был GT911 и его можно увидеть на шлейфе, который отходит от тачскрина. (это я узнал потом от продавцов)
4) Должен совпадать разъем тачскрина и все контакты. В моем случае это 6-pin connector (6-ти проводной шлейф). Обозначения проводов находятся также на самом коннекторе на тачскрине. Там мелко, но напечатаны и обозначены все контакты от 1 до 6. Читаем сравниваем с тем что предлагают.
Итак по всем четырем параметрам подобрал два варианта тачскрина, в моем слчае это 8″, 192мм x 166мм, 1024×600 пикс, чип GT911, 6-проводной плоский шнур коннектор.
На моем тачскрине шлейф выходил чуть сбоку, но я нашел варианты только посередине. Рискнул, заказал два тачскрина у разных продавцов, параметры одинаковые, но немного разные. В надежде что хотябы один подойдет.
Пришли тачскрины на одной неделе, причем один пришел разбитый, я не зря заказал 2 у разных продавцов, так как потерял бы кучу времени. На обмен\возврат.
Итак подсоединил новый тачскрин, собрал магнитолу и все заработало! Так что разница что шлейф был посередине, а у меня немного сдвинут к краю оказалась не критична. Длинна коннектора позволила дотянуть его до разъема. Почти месяц ездил с «дыркой», а теперь опять красота, музыка и навигация!
Как подобрать резистивный сенсор на автомагнитолу
Как подобрать резистивный сенсор на автомагнитолу?
Это не могло случиться, но произошло: не работает сенсор. Начинаем его искать по интернету, в поисковой строке пишем свою марку автомагнитолы. Не находим. Очередной аппарат сломан и стал не нужным.
Мудрые советуют: смотри шире и глубже. Берем совет на вооружение.
Практически во всех автомагнитолах установлена резистивная сенсорная панель.
Этот тип экрана отличается надежностью в эксплуатации, возможностью нажимать стилусом, ногтем или любым тупоконечным предметом.
Он состоит из стекла (нижняя нерабочая сторона) и гибкой прозрачной пленки (верхняя рабочая сторона), на которые нанесен полупроводящий слой из оксида индия и олова. Между ними расположен изолирующий слой. Любой резистивный сенсорный экран имеет 4 вывода. Два из них отвечают за касание по вертикали, два другие – за касание по горизонтали.
При надавливании пленки соприкасаются, цепь замыкается и сопротивление между слоями в этой точке меняется. Контроллер тачскрина преобразует изменение его сопротивления в команды.
Чтобы подобрать необходимый размер, надо вооружиться обычной линейкой. Измеряем длинную и короткую стороны.
Погрешность при измерении должна быть в пределах 1мм. Обратите внимание на внутренние размеры места, куда ставится тачскрин! Можно поставить стекло на 2-3 мм меньше размером. Если приобрели большего размера, смотрите, чтобы оно поместилось в рамку магнитолы.
Далеко не всегда можно найти сенсор конкретно под вашу модель. Это не страшно, если шлейф расположен в другом месте или его размер короче вашего, это исправляется специальным удлинителем или тонкими проводками.
В последнем случае припаиваем проводки, соединяя между собой выводы шлейфа и контакты на плате. Помните, чтобы не «убить» аппарат, паять надо аккуратно, не замыкая между собой контакты!
Также можно сделать калибровку сенсора.
В любой магнитоле есть режим калибровки. Это когда вам предлагается нажать на разные точки на экране.
Обычно это всегда помогает, и после этой процедуры не нужно перекидывать местами шлейф.
Наши сенсорные стекла покрыты защитными транспортировочными пленками. Советуем снимать их в самый последний момент, чтобы между сенсором и дисплеем не попала пыль и грязь.
В заключении хочу отметить, что такие сенсоры есть в бюджетных сотовых телефонах и планшетах, навигаторах, стиральных машинах, терминалах, другом оборудовании.
Как подобрать тачскрин для магнитолы
Как подобрать тачскрин для магнитолы
Для начала попробуйте подобрать сенсор по модели магнитолы на нашем сайте, только нужно вводить модель кратко, т.е. допустим несколько символов самой модели без марки производителя. Если хотите поперебирать разные варианты, то вводите наименование производителя. Но данный способ поиска не даст результат, в лучшем случае так можно найти сенсоры всего лишь на несколько моделей магнитол. Связано это с тем, что производители магнитол не предоставляют информацию по совместимости того или иного сенсор на конкретную их модель магнитолы. А допустим один и тот же сенсор одного размера может быть установлен на сотни видов магнитол.
Вот, что мы можем вам предложить по-модельно относительно производителей:
Поэтому если хотите отремонтировать сенсор своей магнитолы, то вероятность того, что у нас есть такой тачскрин увеличивается до 100% если будете подбирать его по размеру.
По парт-номеру сенсора тоже нет смысла подбирать, т.к. одна и та же модель стекла выпускается сотни раз с разными парт-номерами.
Теперь наконец-то, поговорим о том, по каким критериям и как правильно подобрать тачскрин для магнитолы.
При выборе смотрите сами, иногда можно поставить новый сенсор чуть больше или чуть меньше родного!! Допуск возможен до нескольких миллиметров, главное чтобы он влез в посадочное место (в рамку).
Теперь еще один важный момент!
Но так как в наше время, основная часть «специалистов» довольно глупа и криворука, а также те, кто с такой задачей сталкивается впервые мы немного расскажем как это сделать.
Если нужна переделка контактов (иногда меняются местами 2 / 3 контакта), то для начала нужно взять бумагу и карандаш, посмотреть на родной сенсор и нарисовать как расположены дорожки на сенсоры по периметру. В итоге получится схема «осей». Далее сопоставить с новым сенсором.
Также можете методом «тыка» подбирать распиновку.
Замена тач-скрина на магнитоле Wanqi AllWinner T3
Как уже было сказано в прошлой статье, сенсор экрана перестал работать по причине частой разборки/сборки магнитолы. На шлейфе тачскрина была найдена маркировка, по которой на AliExpress находится один единственный лот. Собственно, применяемый тач-скрин в магнитоле Wanqi для Chevrolet Cobalt и Ravon R4: HLX-1819-V1.
Покупка
На момент поиска на алике для выбора был доступен лишь один продавец, который просил за данный тач
В описании лота указана ширина в 228 миллиметров для верхней части и 227 миллиметров для нижней:
Замерив с размерами стекла на своей магнитоле и убедившись, что визуально шлейф и применяемая на нем микросхема GT911 (в ядре Linux используется драйвер gt9xx_ts.so) совпадают с имеющимися у меня, было решено заказать стекло.
Упаковка
Заказ получен, доставка заняла меньше чем 2 недели с момента оплаты, упаковка по своим габаритам внушает доверие:
Продавец ответственно подошел к упаковке и никакие злые руки Почты России не смогли нарушить целостность тачскрина:
Он был обмотан в 5–10 слоев пупырчатой ленты и сверху закрыт бутербродом из пенопластового короба. Сам тач с обеих сторон обклеен плёнкой и защищен от царапин.
Установка
Первым делом проверяем, совпадает ли заказанное стекло с уже установленным:
Визуально — совпадает. А значит демонтируем магнитолу и приступаем к замене.
Отсоединить тонкий коричневый шлейф от разъема на материнской плате, затем убрать крышку отмеченную красным на фото выше и через полученное отверстие вытащить шлейф:
Для удобства работы желательно заднюю часть магнитолы из радиатора и материнской платы полностью отсоединить от шлейфов передней части.
Замену вполне реально провести в бытовых условиях, из инструментов понадобится только пластиковая карточка и обычный фен. Прогреваем на максимальной температуре экран по периметру на протяжении двух минут и пытаемся поддеть карточкой любой угол:
При достаточном нагреве стекло легко поддастся и начнет отклеиваться от корпуса магнитолы.
Без фанатизма продолжаем вести карточкой по периметру и в итоге получаем старое стекло в сохранном виде:
В углу виднеется маркировка тач-скрина:
Удаляем остатки клея с поверхности магнитолы. Да, с завода тачскрин был посажен на клей, хотя купленный вариант идет с двусторонним скотчем 3М по всему периметру:
Поверхность обезжириваем, зачищаем и убедившись, что на экран и тач-скрин не собрали пыли приклеиваем новое стекло на магнитолу. Обязательно убедитесь, что стекло ни с одной из сторон не выходит за пределы корпуса, иначе могут возникнуть проблемы с последующей установкой в рамку.
Готово, тач-скрин заменен и вновь работоспособен:
Если не знать о том факте, что у оригинального и купленного отличается размер иконок на сенсорных кнопках слева, то замену обнаружить будет трудновато 🙂
Если после замены нажатия срабатывают зеркально или же вообще магнитола не реагирует, то попробуйте провести калибровку экрана в пункте “Other” => “Touch calibration” скрытых настроек магнитолы. О них подробнее в этой статье.
Замена тачскрина на магнитоле Phantom DVM3500G своими силами

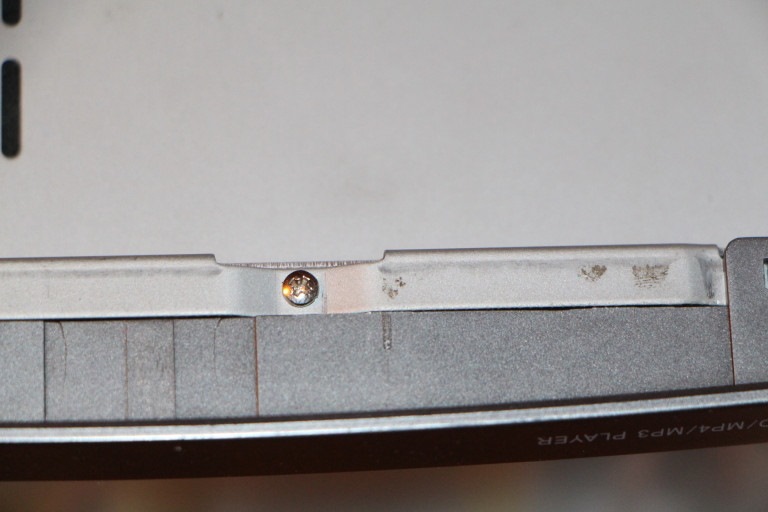

2. Откручиваем винт и аккуратно отщелкиваем нижние и боковые защелки, с верхних (в районе слотов для SD карт) панель «отцепится» сама (Рис.2). Тянуть панель не нужно, т. к. к ней подходит гибкий ленточный шлейф, который при неосторожном обращении может повредиться.

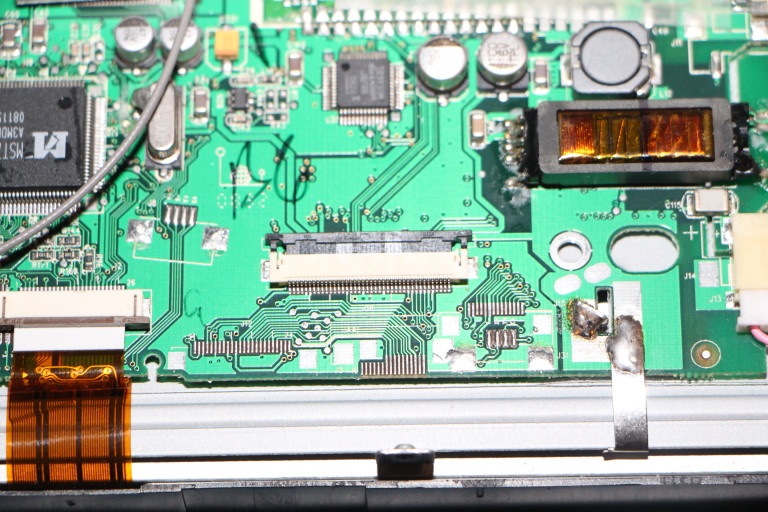

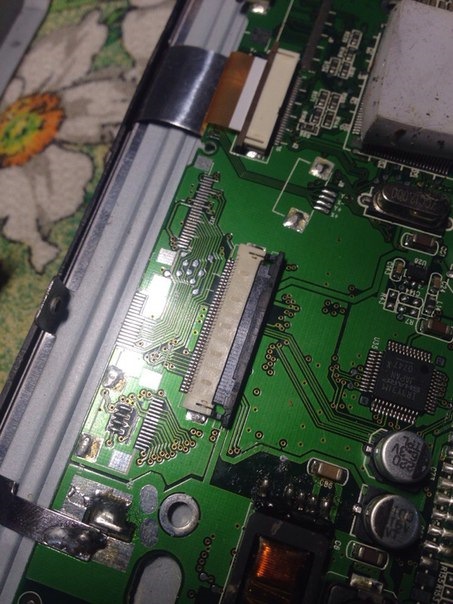

3 Для отделения передней панели от основного «тела» необходимо отсоединить ленточный шлейф от платы, для чего нужно пинцетом или кончиком ножа отодвинуть черный фиксатор (зажим) от корпуса разъема в сторону шлейфа (Рис.3) после чего шлейф легко выйдет из разъема. Обратно вставлять именно этот шлейф будет достаточно сложно, т. к. он не очень длинный, поэтому, сначала или сфотографируйте или маркером на самом шлейфе отметьте на сколько глубоко он заходит в разъем, чтобы потом сделать аналогично.
4. После отделения передней панели вышеописанным способом отцепляем все ленточные шлейфы от центральной платы, и белый разъем в правом углу, после чего откручиваем 4 винта по углам кронштейна и снимаем его вместе с закрепленной на нем центральной платой.
5. Надавив снизу на экран вынимаем его из корпуса
