Что такое стояк (стояковые трубы) в сантехнике, кто отвечает за них?
Стояк, стояковые трубы, что это такое?
Кто несёт ответственность за них, кто меняет (кто должен менять), ремонтирует стояки?
Если речь о многоквартирном доме, то стояками в сантехники называю вертикальные трубы которые проходят через все этажи этого (многоквартирного) дома.
Стояковые трубы (они же стояки) могут быть трубами канализации, водоснабжения (причём как ГВС так и ХВС), есть стояковые трубы и в системе отопления многоквартирного дома.
Есть газовый стояк в квартирах.
Диаметр стояков водоснабжения может быть разным, у меня в девятиэтажке стояки 40 мм, в пятиэтажных домах чаще используют трубы диаметром 32 мм, есть стояки водоснабжения диаметром 50 мм.
За стояки отвечает компания под управлением которой находится Ваш дом, это может быть ЖЭК, УК и.т.п.
Другими словами стояки относятся к обще-домовому имуществу.
Но жильцы в ежемесячном режиме платят определённые суммы на содержание в должном (работоспособном) состоянии того самого обще-домового имущества.
А на полную замену стояков средства берутся из платежей на капитальный ремонт (это он и есть).
То есть только условно бесплатным можно назвать ремонт и замену стояков, Вы за всё это заплатили чуть раньше.
Есть и исключения, если жилец желает внести некие конструктивные изменения в ходе ремонта и требуется переделка стояков (и это в рамках правил) то все эти работы оплачивает жилец.
И плюс вся ответственность на нём, если после ремонта он зальёт соседей этажом ниже.
В иных случаях проблемы со стояками, это ответственность УК, ЖЭКа.
Замена стояков водоснабжения — причины, особенности и правила проведения процедуры
Однако, на практике длительность эксплуатации нередко оказывается превышена. Это опасная ситуация — старые трубы обычно изготовлены из стали. Ее периодически красили, отчего определить состояние металла становится затруднительно. Поэтому, старые трубы надо менять, не дожидаясь окончательного разрушения или прекращения их нормального функционирования. Замена стояков является плановой процедурой, но иногда ее приходится выполнять в экстренном порядке.
Рассмотрим этот вопрос внимательнее.
Что это такое?
Стояк — это вертикальный трубопровод, подающий в квартиры каждого этажа воду. Есть стояки горячего и холодного водоснабжения, подключенные к соответствующим магистральным трубопроводам.
В каждой квартире имеется свой участок стояка с отводом на питание сантехнических приборов. Исключением являются квартиры верхних этажей, где нет необходимости в подаче воды на верхние ярусы.
Необходимо иметь в виду — стояк и участок трубопровода до первого вентиля (или другого элемента запорной арматуры) является общедомовым имуществом. Несмотря на то, что он находится в квартире, это не единоличная собственность ее владельца.
Стояк принадлежит всем жильцам дома, поскольку он обеспечивает водой не одну квартиру. Этот момент надо учитывать при выполнении ремонтных работ или других действий с элементами водоснабжения.
Часто возникают ситуации, когда жители верхних этажей оказываются без воды из-за установленного вентиля на стояке воды в квартире одного из нижних этажей. Это недопустимо, устанавливать на стояке любые элементы управления или измерительные приборы запрещается.
Когда требуется замена
Замена стояка считается плановой процедурой.
Для каждого вида труб установлены свои сроки службы:
стальные неоцинкованные (черные) — 10 лет;
стальные оцинкованные — до 25 лет;
гофрированные нержавеющие — 30 лет гарантии, общий срок — 50 лет и более.
Сегодня активно используются металлопластиковые и полипропиленовые трубы. Они безопасны, не подвержены коррозии. Однако, у них имеются достаточно серьезные недостатки. Металлопластиковые трубы многослойные. Из-за разного коэффициента теплового расширения у разных слоев понемногу ослабляются резьбовые соединения.
Полипропиленовые трубы работают в режиме, близком к критическому (по давлению, а трубы ГВС еще и по температуре). Поэтому, их использование пока не набрало высокой популярности.
Вопрос о периодичности замены стояков достаточно сложен. Правилами эксплуатации он определен достаточно точно, но на практике эти правила редко выполняются. Причин этого много, от неразберихи в организационных вопросах, до банальной невозможности попасть в квартиру для выполнения работ.
Чаще всего замена производится в экстренном порядке, при возникновении протечек или заметном падении пропускной способности трубы. Кроме этого, стояк обычно меняют в ходе ремонта.
Если планируется строительство короба, усложняющего доступ к трубам, приходится производить полную замену всех элементов систем подачи и обведения воды. Иначе может случиться так, что дорогой и качественный короб придется в срочном порядке демонтировать (или попросту сломать).
Нормативная периодичность замены стояков привязана к нормативному сроку службы тех или иных труб. Все материалы обладают собственными параметрами, о которых следует поговорить особо.
Срок службы разных труб
Необходимо иметь в виду — с достаточной точностью определен только срок службы стальных труб. Медные и нержавеющие обладают довольно туманными характеристиками, основанными прежде всего на показателях, заявленных производителями. Большинство из них расчетные, причем, с большим запасом.
Это полезно для привлечения покупателей, но не дает возможности определить реальный срок службы продукции.
Например, для труб из гофрированной нержавейки в характеристиках указано 50+, что никак не проверено на практике.
Замена стояков требуется при выработке расчетного срока службы. Так указано в нормативах, но в реальности трубы меняют гораздо реже. Для принятия решения о замене требуется обследование их состояния, чего на практике никогда не делается. Причиной этого является сложность доступа — не всегда в квартирах есть люди, которые допустят представителей надзорных организаций в свой санузел.
Однако, есть и более веская причина — для замены надо приобрести новые трубы и организовать всю процедуру.
Именно здесь встречаются настоящие трудности — каждый, кто хоть раз пробовал организовать сбор денег на приобретение любого общественного имущества, знает, как трудно решается такая задача. Поэтому, замена стояков чаще производится в ходе ремонтных работ в отдельных квартирах, а не сразу по всей длине.
Это усложняет процесс определения готовности стояка к выполнению своей задачи и общего состояния конструкции. Приходится рассматривать лишь отдельные участки, приходящиеся на каждую квартиру. Однако, изменить ситуацию пока невозможно. Управляющие компании могут рассматривать лишь рабочую документацию, отследить реальную статистику замены стояков сложно и нецелесообразно.
Сложилась устойчивая практика, когда сами владельцы обращаются к работникам УК при обнаружении каких-либо проблем.
Кто должен выполнять
Большинство пользователей уверены, что замена стояков — это забота владельца квартиры. Однако, это не так. Поскольку стояки являются общедомовой собственностью, замену должны производить работники управляющих компаний.
Мало того, самостоятельные действия могут быть расценены как самовольное изменение состояния общедомовой собственности. Это может стать причиной штрафов, предписаний и прочих санкций.
Однако, такие последствия могут быть только в теории. На практике замена стояка только приветствуется, если она выполнена технически грамотно и без нарушений.
Если правильно выбран диаметр трубы, не установлена запорная арматура или приборы учета, не затруднена передача воды пользователям верхних этажей — на инициативу владельца квартиры смотрят вполне благосклонно.
Проблемы могут возникнуть, если нарушается режим водоснабжения, или прекращается доступ к ресурсам для других абонентов.
Поэтому, если владелец квартиры обращается не к сотрудникам УК, а выбирает частную бригаду сантехников для замены стояка и других элементов водоснабжения (расположенных в квартире, это важно), то никаких препятствий он обычно не встречает.
Если дом не относится к УК, замена стояков организуется и оплачивается собственниками. Это может быть ТСЖ, или сам владелец квартиры (естественно, он оплачивает работы только в пределах своего этажа).
Некоторые пользователи, обладая необходимыми навыками и оборудованием, меняют трубы самостоятельно. Это позволяет сэкономить деньги и выбрать удобное для себя время. Однако, наличие навыков и опыта встречается лишь у малого числа владельцев квартир. Большинство жителей предпочитает поручать работу специалистам из УК или специализированных организаций.
Как организовать процедуру замены?
Стандартный порядок действий:
Необходимо иметь в виду, что замена и ремонт общедомового имущества является обязанностью УК, и оплачивать ее не требуется. Однако, большинство компаний предоставляют минимальный набор бесплатных услуг.
Если надо установить медные или нержавеющие трубки, придется доплатить. Необходимо сразу выяснить, работают ли специалисты УК с данными материалами. Если нет, придется обращаться в независимые компании. Здесь надо выбирать официальные организации, дающие гарантию на свою работу. Иначе можно потерять деньги и получить массу сложностей.
В любом случае, перекрывать воду будут работники УК (или ЖЭУ). Если замену выполняют представители сторонних фирм, за эту процедуру придется заплатить.
Проблемой может стать допуск в квартиру соседей. Они не всегда дома, или сделан дорогой ремонт, не позволяющий соединить трубу над перекрытием. Здесь придется делать соединение под (или над) перекрытием, что несколько хуже — остается отрезок старой трубы. Со временем он может стать причиной протечек или более серьезных аварий.
Часто возникающие вопросы
В ходе подготовки и организации замены стояка возникает масса вопросов, которые требуют правильных и своевременных ответов. Некоторые непонятные моменты можно прояснить заранее, не дожидаясь, пока они возникнут и остановят работы.
В этом вопросе надо учитывать рабочее давление воды, условия эксплуатации сетей и прочие факторы. Рекомендуется заранее проконсультироваться с работниками УК и выяснить, с какими трубами они чаще всего работают. Качество соединений здесь играет главенствующую роль, и наличие опыта определяет уровень исполнения работ.
Это оптимальный вариант, но придется согласовать вопрос с жителями верхних квартир, с работниками УК (или сантехниками из сторонних организаций), приобрести трубы.
Надо визуально оценить состояние системы. Можно пригласить работников УК и провести обследование стояка. Они смогут определить степень готовности трубы к возможным нагрузкам и дадут необходимые рекомендации.
Здесь все зависит от квалификации работника. Проблемой может быть низкое качество работы и отсутствие гарантий. Если приглашен опытный специалист, ожидать проблем не придется.
Да, можно. Для этого используются резьбовые соединения. Однако, надо заранее выяснить, какое давление возникает в системе, возможны ли перепады и другие нештатные ситуации. Особенно важно обеспечить нормальный режим работы для полипропиленового стояка горячего водоснабжения.
Видео-советы и инструкции
Стояки водоснабжения в многоквартирном доме
Вступление
Водопровод в многоквартирном доме поступает от магистрали до квартирной разводки воды, по так называемым, стоякам водопровода.
Что такое стояки водоснабжения в многоквартирном доме?
Вертикальный водопровод, доставляющий воду от магистрального водопровода дома до квартир (квартирного ввода) называют стояки водопровода.
Монтируются стояки парно и параллельно. Под парной прокладкой понимаем прокладку горячего и холодного водоснабжения (ГВС и ХВС). Параллельный монтаж означает, что ГВС и ХВС прокладываются по параллельным трассам, обычно в санузле. Расстояние между стояками ГВС и ХВС от 250 мм.
Для примера, на фото видим стояки выполненные из оцинкованной стальной трубы с соединением на сварке.
стояки из оцинкованной стальной трубы
Материал для стояков водопровода
Так как стояки водопровода относятся к водопроводу многоквартирного дома, то для труб стояков подойдут любые доступные водопроводные трубы. А именно,
А также, по СНИП 2.04.01-85:
Кроме этого подойдут трубы (по СНИП 2.04.01-85) из:
Как видите, по нормативам, стояки водоснабжения в многоквартирном доме можно монтировать из любых водопроводных труб.
Это же утверждение относится к замене труб стояка (стояков) в отдельно взятой квартире.
Диаметр стояков водопровода
По нормативам, диаметр стояков водопровода в многоквартирном доме должен быть не менее 20 мм.
Особенности монтажа стояков
На практике, и скорее всего по нормативам, есть следующие правила монтажа стояков водопровода:
Вывод
В статье мы рассмотрели стояки водоснабжения в многоквартирном доме, материалы для их монтажа и ремонта.
Особенности конструкции канализационного стояка
Стояк канализации – это целая система труб внутри здания, посредством которой канализационные стоки отводятся от сантехнических приборов в канализацию. Формулировка, казалось бы, простая, но на деле все намного сложнее – стояк, как и сама канализация, должен функционировать длительное время, притом в весьма неблагоприятных условиях.
Структура канализационного стояка
Если вы спросите рядового сантехника о том, из каких элементов состоит стояк, то он ответит примерно так: «В самом низу идет крестовина, выходящая под унитаз, затем компенсатор, патрубок, ревизия, потом все опять заканчивается патрубком. Кроме того, между компенсатором и крестовиной расположен тройник 50х100 мм для подсоединения к раковине. Это стандартная схема». На первый взгляд, все крайне туманно и непонятно. Но приведенные ниже изображения канализационного стояка наглядно демонстрируют все элементы этой конструкции.
2. Особенности конструкции
Прокладка стояка – это важнейший этап обустройства канализации в доме. Если этот стояк прокладывается вместе с водопроводным, то оба возможно поместить в одну общую шахту. Но обратите внимание, что канализационные стояки канализации не должны проходить через:
Более того, если стояк проходит через любого рода подсобное помещение, то его обязательно нужно защитить от возможных механических повреждений (для этого сооружается специальный бокс).
Существует два способа расположения канализационных стояков:
– открытое расположение – в углу туалета либо ванной;
– закрытое расположение – в специальной шахте позади унитаза.
В обоих случаях стояк должен располагаться минимум в двух сантиметрах от поверхности стены. Его диаметр одинаковый на всех участках и зависит не только от приблизительного объема стоков, но и от того, под каким углом подсоединены сантехнические приборы.
Если в качестве стояка используется полипропиленовая труба, то ее можно замуровать в стену, но стыки при этом следует тщательно отделать монтажным скотчем во избежание попадания цементного раствора в конструкцию.
3. Подключение к канализационному стояку
При подключении труб к канализационному стояку стоки резко меняют направления, отсюда и повышенное давление на стенки конструкции, и сильный шум. Но все это зависит от того, каким образом выполнялся переход.
Есть несколько способов выполнения.
Способы подключения к стояку
1. При варианте А переход выполнен под прямым углом. Не рекомендуется прибегать к такому решению, поскольку и уровень шума, и давление в стояке достигают предела. Хотя с технической точки зрения это самая простая схема, но участок канализации в месте такого перехода будет подвержен риску засорения.
2. Вариант Б подразумевает использование тройника, у которого меньшие углы подсоединения (к примеру, 45°). Несмотря на увеличенную втрое пропускную способность, специалисты не рекомендуют прибегать к этому способу ввиду шумности и ограниченной циркуляции воздуха в системе. И действительно, скорость движения канализационных стоков увеличивается, жидкость бьется по стенкам стояка в месте стыка, но крупные частицы при этом не завлекаются ею, из-за чего повышается риск засорения канализации.
3. Еще один способ выполнения – вариант В – отличается использованием углового тройника, диаметр которого несколько меньший, чем у стояка. Этот способ также не рекомендуется применять, поскольку в месте стыка может образоваться пробка, из-за чего начинает всасываться жидкость из подключенных сифонов. Более того, движение канализационных стоков здесь тоже ускоряется, что вызывает повышенный уровень шума.
4. Подключение к горизонтальному коллектору
В месте подключения к горизонтальному коллектору канализационные стоки резко меняют направление, в результате чего возрастает давление на стенки конструкции и повышается шумопроизводительность. Уровень шума и давления зависит лишь от того, каким образом был сконструирован этот переход. Есть три стандартные схемы выполнения.
Способы подключения к горизонтальному коллектору
1. В способе А отвод установлен под прямым углом (90°), поэтому прибегать к такой схеме не рекомендуется – уровень шума и давление в этом случае достигают максимума. Несмотря на свою простоту, данный способ выполнения сопряжен с риском засорения канализации.
2. В способе Б используются два отвода, установленные последовательно. Это дает возможность минимизировать шум и давление в системе. Зачастую к такой схеме прибегают, если недостаточно места для способа В.
3. В способе В также используются два отвода, вот только между ними имеется еще труба, длина которой должна быть как два диаметра стояка (или больше). Это оптимальная схема установки, при которой производительность шума и давление снижены на треть по сравнению с вариантом А, а риск засорения системы минимизирован.
Обратите внимание! Выбор того или иного способа не зависит от места расположения коллектора, хотя если заделать переход бетонным раствором, то уровень шума снизится процентов на 75.
5. Процедура замены стояка
Очень часто в старых зданиях нужно менять канализационный стояк, преимущественно из-за износа. Ветхие чугунные конструкции ржавеют, на них образуются дыры – источники неприятного запаха в помещении. Рассмотрим, как провести замену канализационного стояка.
Старый чугунный стояк канализации
Сама процедура замены, вне зависимости от того, в загородном доме или городской квартире, будет состоять из следующих этапов:
– демонтаж старой конструкции;
– установка нового стояка.
Для каждого из них требуются свои материалы и инструменты, которые нужно заранее приготовить.
6. Этап первый. Демонтаж старого стояка
Грамотно удалить старую трубу достаточно трудно, поэтому лучше доверить это дело специалисту. Если такой возможности нет, то можно сделать все своими силами.
7. Что потребуется в работе
Инструменты, необходимые в работе
Инструментов, которые понадобятся при работе, достаточно много. Вам потребуются:
– полиэтиленовая пленка (для герметизации появившихся отверстий);
– средства индивидуальной защиты – резиновые перчатки, очки.
8. Пошаговая инструкция
Для начала вы должны определиться, в каком именно месте будете менять стояк канализации. Вариантов ровно два:
– труба, расположенная в междуэтажном перекрытии;
– отрезок между потолком и полом.
В первом случае демонтажные работы нужно заранее согласовать с соседями, поскольку часть работ будет проводиться в их квартирах. Зачастую люди прибегают ко второму варианту.
Подготовка к демонтажным работам
Прежде всего, перекройте подачу воды. Проверьте, не пользуется ли кто канализацией, после чего следуйте инструкции.
Шаг 1. Возьмите болгарку и проделайте два горизонтальных надпила на стояке приблизительно на ½ его диаметра (один из них сделайте в 10 сантиметрах от потолка, второй – в 80 сантиметрах от тройника).
Шаг 2. Затем возьмите стамеску и молоток, сделайте с их помощью по одному удару в каждый надпил – сначала сверху, потом снизу. Зачастую этого достаточно для того, чтобы расколоть чугунную трубу и удалить ее среднюю часть. Если нет, сделайте еще по одному удару.
Демонтированный чугунный стояк
Шаг 3. Закройте верхний отрезок трубы, который остался под потолком, полиэтиленовой пленкой, затем демонтируйте нижний (в нем помимо тройника имеются и прочие фитинги). Можете попытаться расшатать тройник гвоздодером и удалить его. Если гвоздодер не помог, удалите бетонный раствор в месте стыка посредством перфоратора.
Шаг 4. Оставшиеся куски раствора удалите отверткой и снимите тройник.
Обратите внимание! Может случиться, что ни один из способов не помог демонтировать тройник. В таком случае срежьте его болгаркой примерно в 3 сантиметрах от раструба.
Шаг 5. Подготовьте нижний и верхний отрезки к установке новой трубы – очистите их от грязи и остатков раствора. Используйте для этого шлифовальную машинку. Если сделаете все правильно, то новые трубы прослужат вам много лет. Теперь можете приступать к монтажу.
9. Этап второй. Монтаж новой трубы
Стояк, особенно в многоквартирном доме, представляет собой достаточно сложную конструкцию. До того как приступить к работе, купите все элементы системы.
10. Что потребуется в работе
Для самостоятельной замены канализационной трубы вам потребуются:
Инструменты, необходимые в работе
-пластиковые трубы ø11 см;
-жидкое мыло (оно необходимо для легкого вхождения труб в крепежные детали);
-компенсационный патрубок (другими словами, переходник для соединения чугунной и пластиковой труб).
11.Пошаговая инструкция
Технология сборки нового стояка – это, по сути, тот же демонтаж, только в обратном порядке.
Шаг 1. Вставьте в оба отрезка старой трубы манжеты.
Установленная манжета
Шаг 2. Затем сверху установите переходник, а снизу – тройник. Проследите, чтобы стыки были максимально плотными, иначе в будущем могут случиться протечки. Для дополнительного уплотнения соединений используйте силиконовый герметик.
Компрессионный переходник
Шаг 3. Новый стояк должен быть надежно закреплен, поэтому следующий шаг – монтаж крепежных хомутов.
Обратите внимание! При стандартной высоте потолков хватит трех хомутов, расположенных снизу, сверху и посередине трубопровода. Если высота большая, то потребуются дополнительные хомуты.
Шаг 4. Далее проведите предварительный монтаж и примерку конструкции.
Сборка стояка канализации
Шаг 5. Опустите компрессионный переходник в тройник (все соединения такого рода нуждаются в подобных переходниках). Соедините все трубы в необходимых местах, проведите финальный монтаж конструкции.
Шаг 6. Прикрепите новый стояк, используя установленные ранее хомуты.
Остается лишь возобновить подачу воды и проверить все стыки на предмет герметичности. Как видим, монтаж стояка канализации – не такая сложная процедура, как поначалу может показаться.
Вот еще несколько дельных советов по поводу монтажных работ.

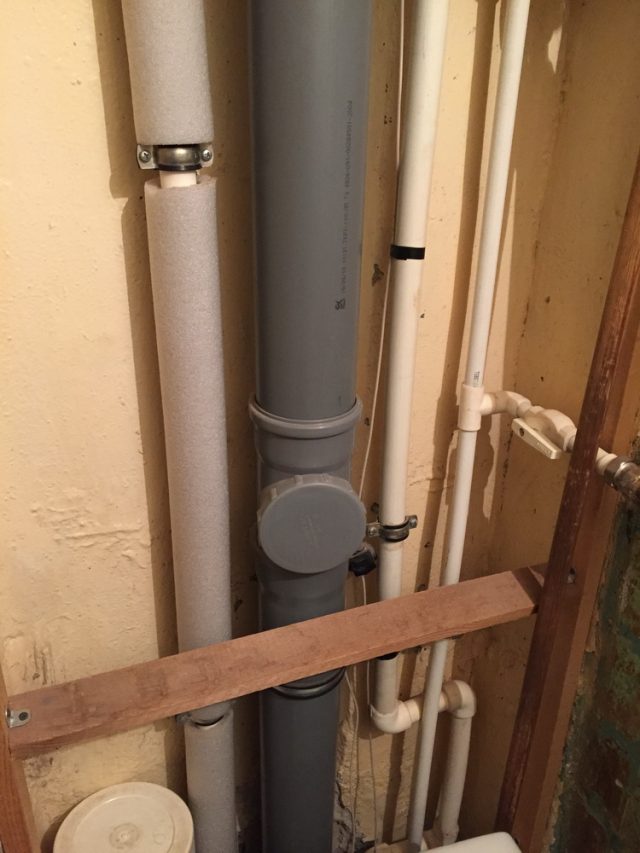

Установленный канализационный стояк
1.Если вам нужно подключить сантехнику вне основания трубы, то дистанция, на которой можно делать соединения, должна превышать десять диаметров основного стояка.
2.Нельзя использовать тройники с углом в 90°.
3.Нельзя использовать отводы с таким же углом для подключения к горизонтальным участкам магистрали. Лучше возьмите для этого пару отводов по 45° или же три по 30° (в зависимости от конкретных условий).
12. Как сделать отступ в стояке канализации
Отступ в стояке канализации
Если требуется сделать отступ, то есть, сдвинуть стояк по горизонтали, то рекомендуется выполнять следующие рекомендации.
1. Ширина отступа не должна превышать один метр, иначе в наклонном участке движение канализационных стоков ускорится, и будет создавать шум.
2.Порой к созданию отступа прибегают ради того, чтобы замедлить движение стоков и снизить тем самым уровень шума. В таком случае вам потребуются отводы под углом 45°, а также вертикальная труба, длина которой должна быть больше двух диаметров стояка.
3.Ни один из отводов, используемых для создания отступа, не должен превышать 45° в уклоне.
С помощью приведенной ниже схемы вы сможете более детально ознакомиться с особенностями отступа в стояке канализации.
13.В качестве заключения
В итоге хотелось бы обратить ваше внимание на еще один важный момент – пожарную безопасности. Дело в том, что из-за пластика, несмотря на все его позитивные качества, в случае пожара пламя сможет быстро распространиться по всему дому. Чтобы предотвратить это, устанавливают защитные манжеты из жароустойчивого материала, вздувающегося при нагревании. Это предотвращает распространение огня не только внутри, но и снаружи стояка.
