Что такое сотиассо в энергетике
СОТИ АССО – это система обмена технологической информацией с автоматизированной системой Системного оператора, создание которой определяется нормативными документами, регламентами и правилами оптового рынка электроэнергии (ОРЭ).
Система предназначена для сбора оперативной технологической информации о функционировании основного и вспомогательного электрического оборудования генерирующего объекта и передачи ее в диспетчерские пункты филиалов АО «СО ЕЭС».
Источниками оперативной технологической информации на объекте могут выступать существующие системы АСУТП, телемеханики и регистрации аварийных событий. Если существующие системы не удовлетворяют требованиям регламентов в части состава технологической информации, точности измерений или скорости обмена, то производится их модернизация или создается объектная ССПИ на базе современных технических средств.
В зависимости от условий конкретного объекта «РТСофт» предлагает наиболее гибкое решение для создания СОТИ АССО, полностью отвечающее всем требованиям АО «СО ЕЭС» в части объемов и темпов передаваемой информации, а также протоколов обмена данными.
Состав системы

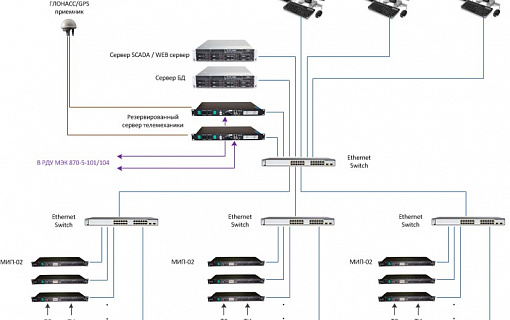

Основным элементом СОТИ АССО, предлагаемой «РТСофт», является сервер телемеханики на базе ПО SMART-SERVER, который выполняет
следующие основные функции:
обмен данными с различными источниками оперативной технологической информации на объекте генерации (промышленные контроллеры, измерительные преобразователи, микропроцессорные терминалы РАС, ОМП) по различным интерфейсам и протоколам обмена;
при необходимости первичная обработка информации (достоверизация, масштабирование, дополнительные вычисления др.);
обмен оперативной технологической информацией с АССО по двум независимым каналам связи с использованием протоколов МЭК 870-5-104 или МЭК 870-5-101;
обмен оперативной технологической информацией с диспетчерским или ситуационным центром генерирующей компании;
обмен оперативной технологической информацией с объектной SCADA или ОИК;
синхронизация внутренних часов от глобальных спутниковых систем ГЛОНАСС и GPS.
Сервер телемеханики выполняется со 100-процентным «горячим» резервированием на базе защищенных промышленных компьютеров BLOK разработки «РТСофт».
В состав ПО SMART-SERVER входит ПО «АРМ телемеханика», который обеспечивает следующие функции:
конфигурирование сервера телемеханики;
конфигурирование и управление каналами связи;
локальное отображение оперативной технологической информации;
диагностику аппаратных и программных средств сервера;
диагностику каналов связи.
Для измерения электрических параметров в состав СОТИ АССО могут быть включены цифровые измерительные преобразователи серии МИП-02, которые опрашиваются сервером телемеханики по сети Ethernet и протоколу МЭК 870-5-104.
Для сбора сигналов о положении коммутационного оборудования, а также различных вспомогательных сигналов и измерений в составе СОТИ АССО может использоваться ПТК СМАРТ-КП2 разработки «РТСофт».
Для представления технологической информации дежурному персоналу станции, контроля диспетчерского графика, формирования суточной ведомости и других отчетных документов в состав СОТИ АССО входит SCADA «АргентУм» разработки «РТСофт».
Внедрения «РТСофт»
СОТИ АССО разработки «РТСофт» успешно эксплуатируется на более чем двадцати крупных генерирующих станциях. Среди них Рязанская ГРЭС, Костромская ГРЭС, Конаковская ГРЭС, Южноуральская ГРЭС, Назаровская ГРЭС.
Специализированные сервисы «РТСофт»
Предпроектное обследование объекта, выбор оптимальной архитектуры системы.
Разработка и согласование технического задания с генерирующей компанией и СО ЕЭС.
Разработка и согласование техно-рабочего проекта.
Выполнение пусконаладочных работ под ключ, включая интеграцию с вторичными подсистемами объекта различных производителей и организацию обмена технологической информацией с АССО.
Разработка и согласование программы и методики испытаний.
Проведение испытаний с участием представителей СО ЕЭС.
Система обмена технологической информацией с автоматизированной системой системного оператора (СОТИ АССО)
Наши специалисты ответят на любой интересующий вопрос
Система обмена технологической информацией с автоматизированной системой системного оператора (СОТИ АССО) обеспечивает сбор и передачу телеинформации с основного электротехнического оборудования СЭС в АССО по каналам связи без промежуточной обработки.
Строится на базе ПТК АСУ ТП и использует одни и те же аппаратные средства.
Основной функцией системы является сбор и передача телеинформации о состоянии и режимах работы оборудования электрической части оборудования и действиях эксплуатационного персонала, в соответствии с требованиями к системам СОТИ АССО. Осуществление сбора технологической информации по блочно-модульным инверторным установкам.
Комплекс СОТИ АССО представляет собой систему обмена технологической информацией с автоматизированной системой системного оператора, предназначенную для измерения и сбора оперативной технологической информации о функционировании основного и вспомогательного электрического оборудования и передачи в диспетчерские пункты филиалов ОАО «СО ЕЭС».
Функции СОТИ АССО выполняются в основном и резервном сервере (СОТИ АССО).
Сервер представляет собой промышленный компьютер с интегрированными интерфейсами связи и установленным программным обеспечением и шлюзом протокола МЭК 60870-5-101(104). Данное программное обеспечение обеспечивает сбор, обработку, хранение и передачу информации, включая данные собираемые с МП устройств РЗА по цифровым каналам связи, и обеспечивает передачу данных по протоколу МЭК 60870-5-101(104) к АО «СО ЕЭС».
Решения и продукты
Вы здесь
СОТИАССО
Требования к организации СОТИАССО приведены в приложении № 3 ТИПОВОГО СОГЛАШЕНИЯ о технологическом взаимодействии между ОАО «СО ЕЭС» и потребителем электрической энергии, владеющим объектами электросетевого хозяйства и (или) объектами по производству электрической энергии, в целях обеспечения надежности функционирования единой энергетической системы России.
С полным текстом документа Вы можете ознакомиться по ссылке.
Указанные выше технические требования определяют:
— принципы организации каналов связи;
— требования к организации телефонной связи диспетчерского персонала и организации производственно-технологической телефонной связи;
— общие требования по организации обмена телеинформацией;
— требования к составу передаваемой телеинформации;
— требования к регистраторам аварийных событий и к составу и обмену информацией об аварийных событиях и процессах.
Функциональная структура СОТИАССО приведена на рисунке 1.
В рамках реализации СОТИАССО ООО «А2 Систем» предлагает следующий комплекс услуг:
— техническое обследование объекта;
— составление технического задания, согласование с Заказчиком и с Системным оператором способа организации каналов связи и перечня передаваемой информации;
— разработку проектной и рабочей документации;
— согласование документации с Системным оператором и другими надзорными органами;
— работу с операторами связи по заключению договоров на оказание услуг по предоставлению каналов связи – при необходимости;
— поставку оборудования, производство монтажных и пусконаладочных работ;
— сдачу в опытную и промышленную эксплуатацию;
— сервис.
Референс-лист ООО «А2 Систем» в части реализации СОТИАССО:
— ПС110кВ «Инская», ПС110кВ «Заречная», ПС110кВ «Посевная», ПС110кВ «Искитимская», ПС110кВ «Ново-Черепановская», ОАО «Региональные электрические сети», г.Новосибирск;
— ПС110кВ «Олимпийская», ПАО «Новосибирский завод химконцентратов»;
— ПС220кВ «Научная», ПС110кВ «Академическая», ПС110кВ «Шлюзовая», ПС110кВ «Пиковая котельная», ФГУП «Управление энергетики и водоснабжения», г.Новосибирск;
— ПС110кВ «Западная», ПС110кВ «Усть-Бакчар», ПАО «Томская распределительная компания», г.Томск;
— ПС110кВ «ВАСХНИЛ», ФГУП «Энергетик», г.Новосибирск;
— ПС110кВ «Чернореченская», АО «Новосибирский завод искусственного волокна», г.Искитим.
СОТИ АССО Концерна Росэнергоатом
Заказчик:
ОАО «Концерн Росэнергоатом» (ФГУП концерн «Росэнергоатом»)
Объекты:
Состав работ
Создание Системы обмена технологической информацией с Автоматизированной системой Системного оператора на указанных объектах
Назначение системы
Система обмена технологической информацией с автоматизированной системой Системного оператора (СОТИ АССО) предназначена для измерения параметров электрооборудования главных схем атомных электростанций, сбора телемеханической информации и передачи ее на диспетчерские пункты филиалов ОАО «СО ЕЭС» и в Центральный аппарат Концерна Росэнергоатом, а также для создания информационной базы для последующего включения её в интегрированную АСУ ТП электростанций.
Цели модернизации системы
Целью модернизации системы являются обеспечение соответствия субъекта требованиям, предъявляемым к участникам балансирующего рынка в части обмена технологической информацией с автоматизированной системой Системного оператора и переход на более высокий качественный уровень для решения следующих основных технологических, организационных и экономических задач:
Критерием оценки достижения цели модернизации является получение от Системного оператора положительного заключения о соответствии обмена технологической информацией требованиям к участникам балансирующего рынка.
Функции системы
Структурная схема
Преимущества решения
Перспективы развития системы
Система позволяет в будущем:
В настоящее время в СОТИ АССО Центрального аппарата реализованы функции интеграции с:
Реализован доступ к отчётным данным АИИС КУЭ за период 30 минут серверов «АльфаЦентр» Центрального Аппарата. Задержка поступления данных АИИС КУЭ от счетчиков на АЭС до СОТИ АССО энергосбытовых служб не более 10 минут. Дорабатывается информационное обеспечение для сравнения показаний АИИС КУЭ и СОТИ АССО в режиме реального времени.

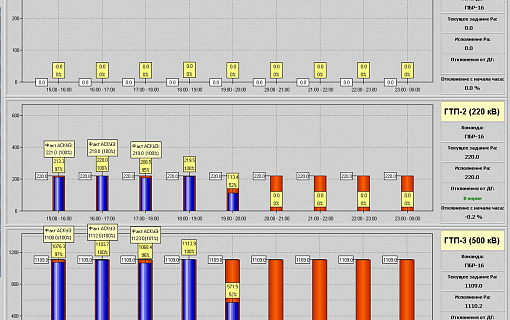

Реализован автоматический доступ к сайту БР СО и запись всех параметров по ГТП генерации и потребления в БДРВ и исторический архив. При необходимости плановые параметры с сайта БР могут быть переданы на АЭС (при необходимости выборочно) для ведения режима коммерческим диспетчером и НСС.

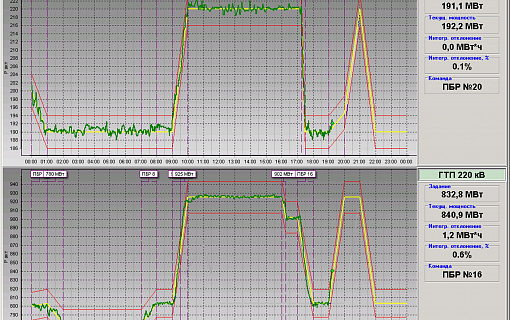

Реализован контроль выполнения режима по каждой ГТП генерации Концерна в реальном времени и выявление отклонения от режима более чем на 100МВт с задержкой не более 1 минуты
Системы телемеханики, АСДУ, ССПИ, СОТИ АССО
Назначение
Системы телемеханики (ТМ), АСДУ (автоматизированные системы диспетчерского управления), ССПИ (системы сбора и передачи информации), СОТИ АССО (системы обмена технологической информацией с автоматизированной системой системного оператора предназначены для:
Системы регистрации аварийных событий на базе «НЕВА-РАС» успешно работают на многих энергообъектах. Добавление к системе РАС телекоммуникационного сервера и устройств сбора данных нормального режима (многофункциональных измерительных преобразователей), позволяют создать системы телемеханики (ТМ), автоматизированные системы диспетчерского управления (АСДУ), системы сбора и передачи информации (ССПИ), системы обмена технологической информацией с автоматизированной системой cистемного оператора (СОТИ АССО) в соответствии с требованиями АО «СО ЕЭС», ПАО «Россети».
Системы ТМ, АСДУ, СОТИ АССО, ССПИ построены таким образом, чтобы обеспечить высокую точность, скорость и надежность сбора, передачи данных и сигналов управления. Все оборудование системы рассчитано на длительный режим работы, все основные работы по обслуживанию, настройке и конфигурации выполняются без вывода из работы. Замена наиболее подверженных износу или отказам устройств, производится в режиме «горячей замены» (блоки питания, жесткие диски и вентиляторы серверов).
Система ТМ, АСДУ, ССПИ, СОТИ АССО обеспечивает:
Структура системы
Система строится как многоуровневая, распределенная иерархическая система, состоящая из следующих уровней:
Основными элементами нижнего уровня подсистемы телеизмерения (ТИ) являются микропроцессорные измерительные преобразователи электрических величин (МИП), применяемые для сбора параметров электрических присоединений, согласно приказу РАО ЕЭС «России» № 603 от 09.09.2005г. и «Программе повышения надежности и наблюдаемости ЕНЭС путем внедрения на подстанциях комплексов мониторинга и управления технологическими процессами» от 13.06.2007 г..
МИП подключаются к вторичным обмоткам существующих измерительных трансформаторов тока (ТТ) и напряжения (ТН). Связь МИП с верхним уровнем осуществляется по последовательному интерфейсу RS-485 или Ethernet.
Кроме цифровых микропроцессорных измерительных преобразователей в системе «НЕВА‑ТМ» могут использоваться измерительные преобразователи электрических и технологических параметров с нормированным выходом 0..5; 0…20 и 4…20 мА, в том числе и измерительные датчики осциллографирования типа Е95ХХ, обеспечивающие сбор информации подсистемой регистрации аварийных событий.
Для дискретных сигналов телесигнализации (ТС), получаемых от электроустановок и от устройств защиты и автоматики объекта, обычно используются свободные контакты реле и свободные блок-контакты выключателей. При их нехватке применяются специальные герконовые, твердотельные или малогабаритные клеммы-реле.

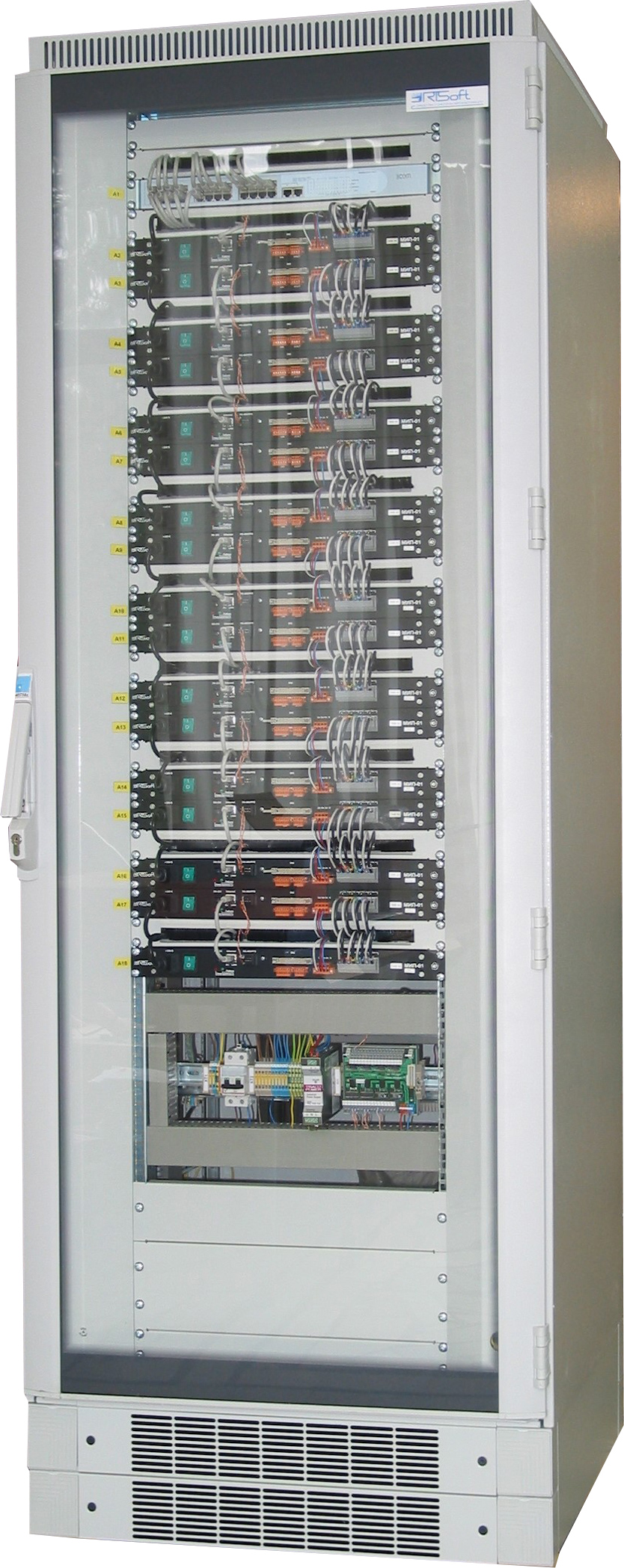

Этот уровень системы представлен устройством или шкафом телемеханики «НЕВА-ТМ», выполняющим сбор и обработку информации о функционировании основного и вспомогательного оборудования объекта электроэнергетики и передачу информации на верхний уровень по телемеханическим протоколам. Для привязки системы телемеханики к системе единого времени, установлен модуль системы единого времени (СЕВ) с выносной GPS антенной ACCUTIME, которая обеспечивает синхронизацию встроенного источника времени с точностью 1 мс. Таким образом, обеспечивается синхронизация времени, и добавление меток времени к данным РАС и передаваемым на верхний уровень сигналам телеизмерений и телесигнализации.
Ключевыми элементами верхнего уровня являются основной и резервный серверы телемеханики «НЕВА-СЕРВЕР» и автоматизированные рабочие места диспетчеров. Серверы принимают все данные (ТИ,ТС и РАС) от МИП, устройств и шкафов «НЕВА-ТМ», проводят запись в базу данных, формируют дорасчетные параметры и далее в протоколе МЭК-60870-5-104(101) по двум каналам связи (основному и резервному) осуществляют передачу любого выбранного подмножества данных в филиал ОАО «СО ЕЭС».
Функциональные особенности системы
Программное обеспечение
В системах телемеханики, АСДУ, ССПИ, СОТИ АССО используется специализированное ПО «СКАДА-НЕВА» и программа для приема, передачи и ретрансляции данных телемеханики «НЕВА-Телемеханика». ПО «СКАДА-НЕВА» включает широкий набор программных компонентов для обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации об объекте мониторинга и управления.
