Собираем информацию по переварке порогов на ВАЗ-2110
В связи с тем, что посещают смутные мысли о самостоятельной переварке кузова моего автомобиля, а точнее коробов, то вот собственно и буду собирать найденную информацию в данном блоге. Теория уже часть успеха как ни крути. Осталось только собраться в отпуск ))) А бокс, инструмент и все остальное нашел у коллеги =, что радует вдвойне.
Пока вот найдено описание, правда без фото, но эт мелочи. И так все понятно, хотя пока нет информации о скажем так напряженных узлах конструкции кузова.
Найдено тут.
Порог включает в себя три основных детали: наружную панель, соединитель и усилитель. Они соединяются друг с другом посредством точечной сварки. Вследствие попадания воды в пороги в них может возникнуть коррозия, особенно – при забитых дренажных отверстиях.
Прежде всего, при замене необходимо удалить старый порог. Для этого снимаем переднюю и заднюю двери. После этого производим демонтаж алюминиевых порожков, нижней части дверных уплотнителей и частично поднимаем коврики, освобождая место для проведения ремонтных работ.
Старые пороги удаляются по частям: сначала – из района передней двери, затем – из района задней, и, наконец – из района средней стойки. Для этого находим и отмечаем маркером все точки сварки и тонким сверлом сверлим сквозные отверстия.
При замене порога целиком сверлить отверстия нужно в задней части — только со стороны, где находится усилитель поддомкратника, а в передней – в местах, где остаётся старый соединитель.При удалении наружной панели оставляем со стороны как переднего, так и заднего крыла небольшие участки (по 40-50 мм) старой панели. К ним будет встык привариваться новая наружная панель. Также спереди со стороны крыла следует оставить небольшой участок соединителя. Убираем усилитель порога, при этом под средней стойкой оставляем его небольшую часть – к ней мы в дальнейшем будем приваривать новый усилитель.Удалив порог, следует очистить от ржавчины оставшийся металл, при необходимости подправить усилитель поддомкратника и вырезать прогнившие участки днища кузова, а также зачистить от ржавчины и краски места будущей сварки.
Подгонять порог начинаем с соединителя: спереди он должен встать встык с участком старого соединителя, а сзади лечь внахлёст на усилитель поддомкратника. Теперь его можно приваривать. Укоротив усилитель, делаем на нём вырез на участке средней стойки, чтобы при его установке не мешал кусок старого, который мы там оставили.
Производим выравнивание нижнего края усилителя и соединителя, нижнюю часть усилителя привариваем к соединителю от середины к краям. Сварные точки следует зачистить.Как можно точнее подгоняем наружную панель порога, после чего производим подгонку порога по месту, начинаем её в верхней части, стараясь, чтобы зазоры оставались минимальные.
Места сварки зачищаем от транспортировочного грунта.Сверлим отверстия для сварки в нижней области наружной панели.Далее вешаем наружную панель и закрепляем её вверху струбцинами или саморезами. После этого через просверленные ранее отверстия привариваем к усилителю нижнюю часть панели, а соединитель варим к днищу кузова.Провариваем в верхней части порога металл и привариваем со стороны днища заплаты. Теперь остаётся зачистить, зашпатлевать и загерметизировать сварные швы на наружной панели, после чего порог можно загрунтовать и покрасить.
При замене порога следует учитывать следующие замечания: 1) при замене порога автомобиль должен стоять на ровной площадке, чтобы избежать перекоса низа автомобиля; 2) до того, как приварить панель наглухо, лучше навесить двери, чтобы убедиться в правильной установке панели; 3) по окончании ремонта необходима антикоррозийная обработка порога.
Ну и в принципе для себя.

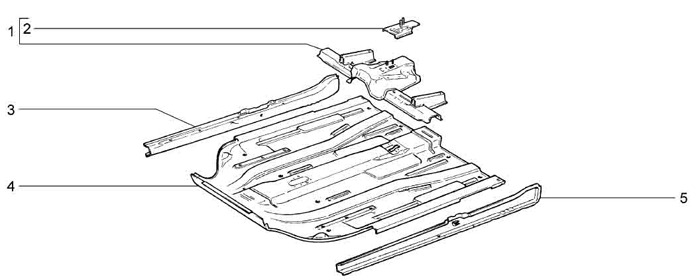

1 2110-5101080 Поперечина пола 2110 пер
2 2110-5101108 Усилитель
3 2110-5101066 Порог правый ВАЗ 2110
3 2110-5101066 Соединитель ВАЗ-2110 порога правый
4 2110-5101024 Пол кузова ВАЗ 2110 и модификации
5 2110-5101067 Порог левый ВАЗ 2110
1 2110-5101240 Арка зад колеса 2110 прав
1 2110-5101241 Арка зад колеса 2110 лев
10 2110-5101420 Прокладка
11 2110-5101034 Панель пола средняя
12 2110-5101373 Лонжерон средний левый ВАЗ-2110
13 2110-5101372 Лонжерон средний правый ВАЗ-2110
14 2110-5101332 Лонжерон задний правый ВАЗ-2110
16 2110-5101276 Усилитель задней панели ВАЗ-2110
17 2110-5101040 Панель пола задняя правая (01) (02)
17 2110-5101043 Панель пола ВАЗ 2110 задняя левая,
18 2110-5101331 Лонжерон задний левый ВАЗ-2110
19 2110-5107120 Ниша для запасного колеса
2 2110-5101210 Опора пружины 2110 задняя правая (ОАО АВТОВАЗ)
2 2110-5101211 Опора пружины 2110 задняя левая (ОАО АВТОВАЗ)
20 2110-5101093 Надставка пола 2110 (зап. колеса) (лев)
21 2110-5101092 Надставка пола 2110 (зап. колеса) (прав)
3 2110-5101272 Поперечина пола средняя
4 2110-5101288 Соединитель лонжерона правый
4 2110-5101289 Соединитель лонжерона левый
5 2110-5101290 Кронштейн крепления ремней безопасности
6 17671101 Винт самонарезающий с цилиндрической головкой и крестообразным шлицем (d=4,9; l=12,7) 2
7 1/05193/01 Шайба М5
8 1/41897/71 Пистон крепления под саморезы металл средний
9 2110-5101410 Крышка люка панели пола средней 2110 (ОАО АВТОВАЗ)
Замена порогов своими руками
Приветствую Вас на блоге kuzov.info!
В этой статье рассмотрим как производиться замена порогов своими руками.
Порог представляет собой отштампованную панель, которая является структурной частью несущего кузова автомобиля.
В конструкции несущего кузова, панели порогов обеспечивают структурное усиление, влияющее на жёсткость днища автомобиля, а также обеспечивают жёсткость на скручивание. В то время, как передняя и задняя части кузова имеют зоны запланированного смятия, пороги обеспечивают жёсткость средней части кузова, которая должна оставаться максимально целой при аварии. Таким образом, от состояния порогов зависит безопасность водителя и пассажиров.
Пороги, особенно их нижняя часть, часто остаются без внимания при мойке. Дорожная соль и другие загрязнения, оставшиеся на них, ускоряют возникновение коррозии. Также, эти элементы постоянно подвергаются воздействию камней и песка, летящих с дороги во время движения и действующих как абразив.
Так как пороги представляют собой закрытую не проветриваемую конструкцию, то они уязвимы для коррозии. Худший аспект коррозии порога состоит в том, что она начинается изнутри и распространяется наружу. Таким образом, коррозия становится видна, когда порог уже значительно разрушен. В запущенных случаях бывает даже невозможно воспользоваться специальными местами для домкрата, чтобы поднять машину, так как эти области, вследствие коррозии, потеряли свою прочность. Ещё одной проблемой, вызванной как насквозь проржавевшими порогами, так и днищем могут стать выхлопные газы, которые могут попадать в салон автомобиля.
Устройство порогов автомобиля
Внешняя часть порога не является основной силовой частью этой конструкции. Она даёт жёсткость кузову, но основную жёсткость обеспечивает внутренний усилитель, соединитель и внутренняя часть порога. Эти панели соединены точечной сваркой вместе и составляют коробчатую полую конструкцию, которая принимает на себя основную часть нагрузок. Эта конструкция даёт автомобилю продольную прочность. Внешняя часть порога обеспечивает больше косметическую функцию.
Каждая внутренняя часть порога имеет значение в обеспечении структурной жёсткости. Вся конструкция порога усиливает днище кузова.
Конструкция порога конкретного автомобиля может отличаться от представленной на иллюстрации.
Подготовка к замене порога
Замена порогов своими руками
Типы соединений при замене порога автомобиля
В руководствах по ремонту обычно упоминаются два типа соединений нового порога с остатками старого. Это соединение внахлёст и соединение встык со вставкой. Можно также применять простое соединение встык. Давайте рассмотрим особенности этих соединений, и как они осуществляются.
Соединение встык со вставкой
Соединение старой и новой частей порогов усиливается вставками, сделанными из остатков такого же порога. Соединение встык со вставкой позволяет достичь более ровной поверхности, чем внахлёст, что не потребует много шпаклёвки для выравнивания. Вставка помогает легче стыковать новый порог, уменьшает вероятность прожога насквозь при сварке, а также уменьшает тепловую деформацию при сварке, рассеивая тепло. Соединение получается более прочным. В зависимости от места соединения, вставку можно использовать не всегда. Такое соединение обычно применяется по краям порога. В месте, где порог соединяется со средней стойкой, обычно применяется соединение внахлёст или встык без вставки.
Размер вставок может составлять от 5 до 10 см. В зависимости от конфигурации порога, вставка разрезается на 2–4 части. Срезаются фланцы, с помощью которых точечная сварка держит части панелей между собой. Таким образом, вставки смогут нормально входить внутрь порогов. Они могут привариваться через просверленные отверстия (8 мм) или временно прикручиваться саморезами, отверстия от которых потом завариваются. Вставки должны быть обработаны сварочным грунтом. При стыковке частей порогов, нужно обеспечить зазор достаточного размера, чтобы расплавленный металл при сварке нормально проникал к вставке, и она проваривалась вместе с двумя частями порога. Ширина зазора зависит от толщины метала и должна быть не менее 1.6 мм и не более 3.2 мм.
Соединение внахлёст
При соединении внахлёст старый порог должен быть размечен и срезан так, чтобы оставался запас в несколько сантиметров для нахлёста. Поверх остатков старого порога помещается новый порог. Далее, по линии краёв нового порога производится сваривание герметичным швом. Главным преимуществом этого типа соединения является простота стыковки нового порога с остатками старого. Не требуется тщательно подгонять края. Это особенно актуально, когда приходится стыковать сложные по форме места, к примеру, соединение со средней стойкой. При соединении внахлёст меньше вероятность прожога металла насквозь. Недостатком является необходимость использования большего количества шпаклёвки при выравнивании мест соединений, а также предрасположенность к появлению коррозии с обратной стороны порога, ввиду сложности антикоррозионной обработки такого соединения изнутри.
Соединение встык
Соединение встык требует тщательной подгонки нового порога с остатками старого, а также определённого навыка при сварке. Зазор между свариваемыми частями должен примерно равняться толщине свариваемого металла. Соединение встык без вставки получается менее прочным, но это не критично, так как внешняя часть порога не принимает на себя всю нагрузку. При правильной реализации состыкованное место получается ровным и требует минимального количества шпаклёвки, а также нормально обрабатывается антикоррозионным составом с обратной стороны порога при помощи распыления специальных средств.
