Переделка твин турбо(twin turbo) на моно турбо(или single turbo) 3 и самая важная часть

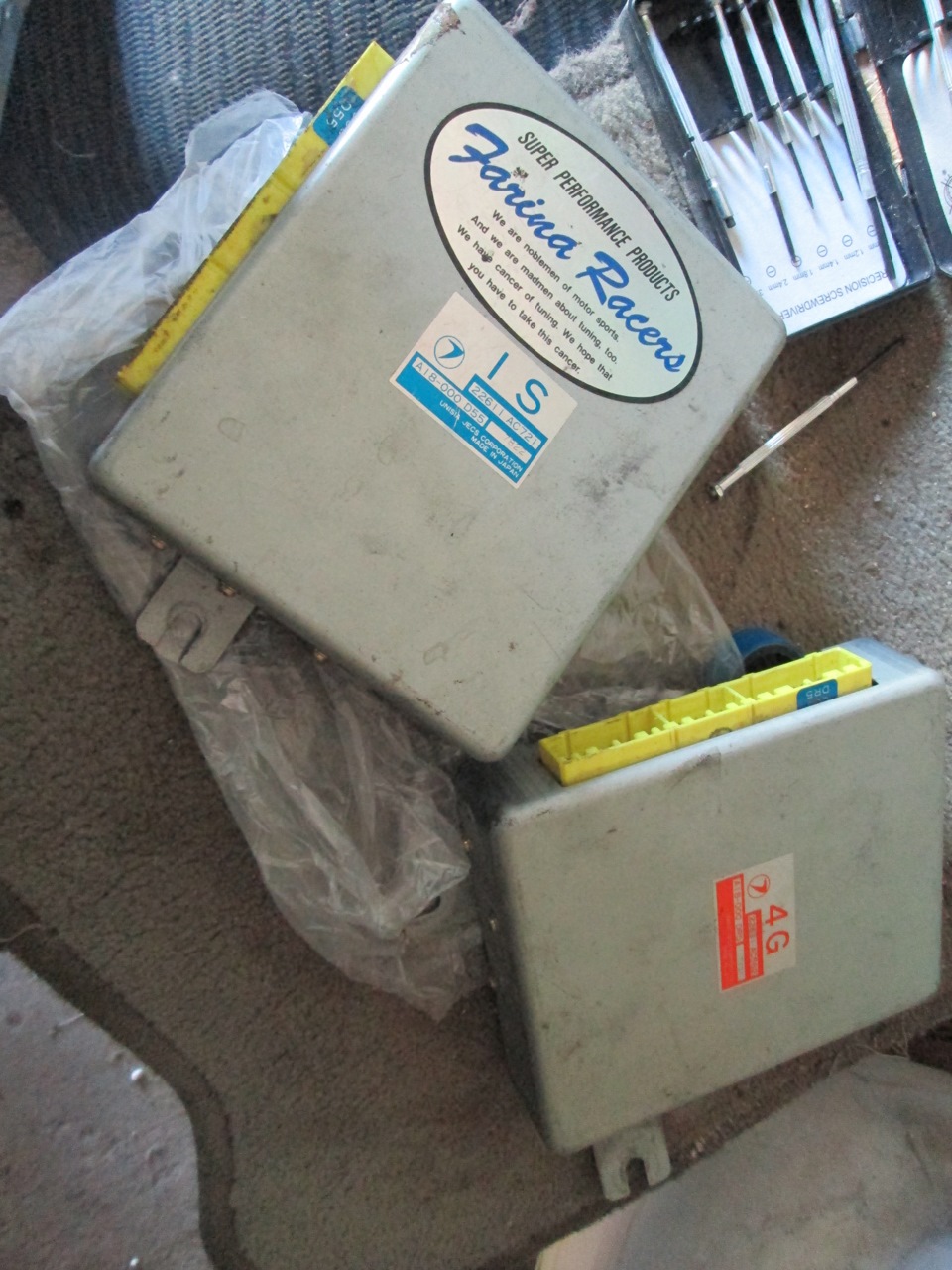

Наконец пришло время поменять мозг от твинки на мозг от сингл турбо. Так сказать, все пишут что на родном мозге машина едет без ошибок — это не правда! В стадии перехода на вторую турбину мозги от твин входят в аварийный режим и выдают 66 ошибку. Наддув при этом был только 0.6 бар, а при выскакивании чека вообще выше 0.2 буст не подымался пока машину не глушил. На родных мозгах низов вообще нет, это я заметил после установки мозга от сингл. Так что меняйте мозг! Нашел на английском сайте подробную переделку. Очень полезная инфа.
1.Соединяем А9 и А10 провод и засовываем в А10
2.Провода А23 и А22 засовываем в А9
Эти два пункта означают параллель катушек зажигания т.к на твинке их 4, а на сингле одна. Эту операцию нужно делать если не ставите катушку от сингл турбо.
3. Провода А19 и А3 меняем местами (для корректной работы соленоида управления турбиной)
4. Соединяем B18 и В12 и будут сидеть они в B12
ВНИМАНИЕ! При доставании проводов с контактами из фишки, контакты разжимаются. При установке проводов на место необходимо поджать контакты иначе мотор будет троить и гореть ошибка соленоида управления турбиной. Проверено!
Разбираемся в плюсах и минусах различных систем турбонаддува
В современном мире можно выделить шесть различных видов турбосистем: 1.Одиночная турбина 2.Твин-турбо 3.Твинскролл 4.Турбина с изменяемой.
В современном мире можно выделить шесть различных видов турбосистем:
1.Одиночная турбина
2.Твин-турбо
3.Твинскролл
4.Турбина с изменяемой геометрией
5.Изменяемый твинскролл
6.Электрическая турбина
Сегодня мы с вами попробуем разобраться в каждой из них, выделить их достоинства и недостатки.
Одиночная турбина имеет массу вариаций. Измените размер колеса компрессора, и вы получите совершенно другие характеристики. Крупные турбины добавят больше мощность, турбины поменьше, соответственно – поменьше. Кроме того, одиночные турбины могут быть как на шарикоподшипниках, так и на подшипниках скольжения. Первые имеют гораздо меньший коэффициент трения, соответственно турбина быстрее разгоняется, однако, при этом она и стоит подороже.
— Относительно недорогой метод увеличения эффективности и мощности двигателя
— Самая простая из всех турбосистем
— Позволяет использовать небольшие двигатели, при этом выдавая мощность крупных атмосферников, соответственно позволяет снизить вес автомобиля
— Низкий диапазон об/мин.
— Работает не так быстро и стабильно, как другие турбосистемы.
Как и одиночные турбины, эта система имеет множество различных опций. Например, может быть установлено по одной турбине на каждый блок цилиндров (для V6 или V8). Кроме того, одна из турбин может быть направлена специально на работу при низких оборотах, а затем в дело может подключаться более крупная, для работы на высоких оборотах двигателя. Кстати, у нас уже писали о сравнении Твинтурбо и Битурбо, почитайте.
— Для параллельных систем твин-турбо на двигателях с компоновкой типа V, достоинства и недостатки совпадают с теми, которыми обладает одиночная турбина
— Использование двух турбин на разных оборотах дает более широкий диапазон крутящего момента.
— Стоимость и сложность
— Есть более простые и эффективные способы достижения того же эффекта (см. ниже)
Практически в любом плане, твинскролл является гораздо более удачной альтернативой одиночной турбины. Благодаря наличию двух камер, выхлоп разделен на два потока. Например, на четырехцилиндровом двигателе (порядок зажигания 1-3-4-2), цилиндры 1 и 4 работают с одной камерой турбины, в то время, как цилиндры 3 и 2 работают с отдельной. В чем же выгода? Представим, что цилиндр 1 заканчивает свой цикл и достигает нижней точки, открывается выхлопной клапан. В то же время, цилиндр 2 заканчивает выхлопной цикл, закрывая выхлопной клапан и открывая впускной клапан. При наличии обычной одиночной турбины, давление выхлопа от цилиндра 1 будет препятствовать забору воздуха цилиндра 2, поскольку оба выхлопных клапана открыты. Так вот, если камеры разделить, проблема разрешится.
— Более широкий диапазон оборотов
— Больше возможностей для тюнинга
— Требует специальной компоновки двигателя и конструкции выхлопа
— Дороже и сложнее стандартной одиночной турбины
Турбина с изменяемой геометрией
Пожалуй, одна из самых интересных турбосистем. На данный момент производят их довольно мало, поскольку они являются значительно дороже и требуют применения нестандартных материалов. Такие системы ценятся благодаря хорошему диапазону крутящего момента и отсутствию провалов тяги на низких оборотах.
— Широкая, плавная кривая крутящего момента. Эффективность на высоком диапазоне оборотов.
— Требует всего лишь одну турбину, упрощая тем самым всю систему.
— Обычно используется только на дизельных двигателях с меньшим количеством выхлопных газов
— Для бензиновых движков такая система обойдется в копеечку.
Может быть, это и есть идеальный вариант, который мы искали? Среди всех новинок, участвовавших в выставке SEMA 2015, эта турбина привлекла особо пристальное, всеобщее внимание.
— Значительно дешевле (в теории), чем предыдущий вариант, и подходит для бензиновых двигателей
— Обеспечивает плавную кривую крутящего момента
— Проще в производстве
— Цена и сложность в сравнении с одиночной турбиной или твинскроллом
— Это не новая технология, испытанная в прошлом, которой прижиться так и не удалось. Вероятно, на то есть свои причины.
Установка мощной электрической турбины исключает все возможные проблемы. Провалы тяги? Их больше нет. Мало выхлопных газов? Не проблема. Турбина не добавляет крутящего момента на низких оборотах? Теперь добавляет! Возможно, за этим будущее турбированных двигателей, однако, и у этой системы есть свои недостатки.
— Исключение провала тяги и недостатка выхлопа, компенсируя их электроэнергией
— Лишняя энергия пускается обратно в дело (как в Формуле 1)
— Огромный диапазон оборотов с плавной кривой крутящего момента
— Стоимость и сложность. Нуждается в охлаждении.
— Вес и комплект также являются проблемой, поскольку для работы необходим дополнительный аккумулятор
— Турбины с изменяемой геометрией и твинскроллы могут выдавать ту же мощность при значительно меньшей цене.
Твинскрольная турбина. Зачем нужна и какие отличия от классической?
Оставлю чтобы было
Турбина
Турбина – это устройство, нагнетающее воздух в двигатель. Используется для повышения мощностных характеристик мотора. В основе принципа работы турбодвигателя лежит простая идея – спалить как можно больше воздушно-топливной смеси и получить максимальный КПД двигателя.
Турбины бывают разного размера и разной конструкции – твинскрольные, с изменяемой геометрией, классические. В зависимости от поставленной задачи, автопроизводитель собирает тот набор, который наиболее точно будет отвечать нужным потребительским качествам. К примеру, сейчас все больше и больше набирают популярность малообъемные турбовжики. Они экономичны, но при этом действительно “едут”. Обеспечивается это за счет высокого вращающего момента в широком диапазоне оборотов.
Твинскрольная турбина
Твинскрольная турбина – это та же турбина, но имеющая сразу два канала в горячей части и одну сдвоенную крыльчатку. На первый взгляд крыльчатка кажется простой, но разобравшись, становится понятно, что ее лопасти имеют разный изгиб, форму и длину на разных ее диаметрах.
Что такое горячая часть турбины?
“Горячка”, как ее называют в народе, – это та часть турбины, где проходят выхлопные газы и идет непосредственно процесс “раскручивания” турбины (набор оборотов).
Турбояма – это отсутствие наддува в определенном диапазоне оборотов, пока турбина еще не раскрутилась выхлопными газами до нужных оборотов, чтобы “наддуть” требуемое давление воздуха.
Почему нельзя подобрать классическую турбину такого размера, чтобы она дула во всем диапазоне?
На малых объемах это вполне реально. К примеру, у Peugeot есть серийный турбомотор 1.2 литра, развивающий 205 N/M c 1750-5500 об/мин, где используется одна турбина. Конечно же, такой широкий диапазон момента это исключительный плюс для потребителей, ведь двигатель готов выдать свой максимальный крутящий момент по первому требованию, а расход при этом будет умеренный.
На больших и средних двигателях это, увы, практически невозможно, ведь на высоких оборотах потребуется много воздуха с большой интенсивностью – значит крыльчатка горячей части в принципе не может быть маленькой. Раз она не маленькая, для ее “раскручивания” требуется много выхлопных газов, которых нельзя добиться на малых оборотах двигателя. Круг замкнулся.
1) Немалая стоимость твинскрольной турбины, по сравнению с классической.
2) Придется изготовить новый выпускной колектор, поскольку одна пара цилиндров будет дуть на малую часть крыльчатки турбины, другая – на большую.
3) Логичный вывод из второго пункта: если “давка” будет более двух бар, а двигатель планируется “крутить” в небеса, уход половины выхлопных газов на малую часть крыльчатки не позволит добиться максимально возможной производительности по сравнению с одной большой крыльчаткой горячей части турбины (как в классической “сингловой” трубе).
4) Потребуется недешевая перенастройка электронного мозга двигателя, чтобы получить эффект от твинскрола.
Что такое турбонаддув
Такая вот небольшая с виду «улитка» — один из самых действенных способов увеличить мощность двигателя.
Несомненно, каждый из нас хоть раз в жизни замечал на обычном с виду автомобиле шильдик «turbo». Производители, как нарочно, делают эти шильдики небольшого размера и размещают в неприметных местах так, что непосвящённый прохожий не заметит и пройдёт мимо. А понимающий человек непременно остановится и заинтересуется автомобилем. Ниже приводится рассказ о причинах такого поведения.
Автомобильные конструкторы (с момента появления на свете этой профессии) постоянно озабочены проблемой повышения мощности моторов. Законы физики гласят, что мощность двигателя напрямую зависит от количества сжигаемого топлива за один рабочий цикл. Чем больше топлива мы сжигаем, тем больше мощность. И, скажем, захотелось нам увеличить «поголовье лошадей» под капотом — как это сделать? нас и поджидают проблемы.
Дело в том, что для горения топлива необходим кислород. Так что в цилиндрах сгорает не топливо, а топливно-воздушная смесь. Мешать топливо с воздухом нужно не на глазок, а в определённом соотношении. К примеру, для бензиновых двигателей на одну часть топлива полагается частей воздуха — в зависимости от режима работы, состава горючего и прочих факторов.
Как мы видим, воздуха требуется весьма много. Если мы увеличим подачу топлива (это не проблема), нам также придётся значительно увеличить и подачу воздуха. Обычные двигатели засасывают его самостоятельно разницы давлений в цилиндре и в атмосфере. Зависимость получается прямая — чем больше объём цилиндра, тем больше кислорода в него попадёт на каждом цикле. Так и поступали американцы, выпуская огромные двигатели с умопомрачительным расходом горючего. А есть ли способ загнать в тот же объём больше воздуха?
Есть, и впервые придумал его господин Готтлиб Вильгельм Даймлер (Gottlieb Wilhelm Daimler). Знакомая фамилия? Ещё бы, именно она используется в названии DaimlerChrysler. Так вот, этот немец весьма неплохо соображал в моторах и ещё в 1885 году придумал, как загнать в них больше воздуха. Он догадался закачивать воздух в цилиндры с помощью нагнетателя, представлявшего собой вентилятор (компрессор), который получал вращение непосредственно от вала двигателя и загонял в цилиндры сжатый воздух.
Швейцарский инженер-изобретатель Альфред Бюхи (Alfred J. Büchi) пошёл ещё дальше. Он заведовал разработкой дизельных двигателей в компании Sulzer Brothers, и ему категорически не нравилось, что моторы были большими и тяжёлыми, а мощности развивали мало. Отнимать энергию у «движка», чтобы вращать приводной компрессор, ему также не хотелось. Поэтому в 1905 году господин Бюхи запатентовал первое в мире устройство нагнетания, которое использовало в качестве движителя энергию выхлопных газов. Проще говоря, он придумал турбонаддув.
Идея умного швейцарца проста, как всё гениальное. Как ветра вращают крылья мельницы, также и отработавшие газы крутят колесо с лопатками. Разница только в том, что колесо это очень маленькое, а лопаток очень много. Колесо с лопатками называется ротором турбины и посажено на один вал с колесом компрессора. Так что условно турбонагнетатель можно разделить на две части — ротор и компрессор. Ротор получает вращение от выхлопных газов, а соединённый с ним компрессор, работая в качестве «вентилятора», нагнетает дополнительный воздух в цилиндры. Вся эта мудрёная конструкция и называется турбокомпрессор (от латинских слов turbo — вихрь и compressio — сжатие) или турбонагнетатель.
В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода. Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.
Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.
Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут быстро, но более холодные. Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.
По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.
Но сложность и дороговизна конструкции — не единственные недостатки. Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться. Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.
Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover. В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.
На рядных двигателях зачастую используется одиночный турбокомпрессор (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах
Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров. Типичная схема для турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.
Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части. В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше. А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.
Конструкцию турбомоторов довели до ума уже давно, а в последнее время их популярность резко возросла. Причём турбокомпрессоры оказалось перспективным не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Особенно актуально это для дизельных двигателей. Редкий дизель сегодня не несёт приставки «турбо». Ну а установка турбины на бензиновые моторы позволяет превратить обычный с виду автомобиль в настоящую «зажигалку». Ту самую, с маленьким, едва заметным шильдиком «turbo».
Turbo — Twin vs Single
Разгорелись у нас в привате споры по поводу того, что по-настоящему серъёзных параметров по мощности можно достичь только на Single турбине, а Twin — это чуть более быстрый спул, но низкая эффективность наверзу из-за ограничений хаузинга (вариант в EWG реализовывать сложно и дорого, особенно в моём случае). Вобщем нашёл единственную предметную статью по теме. По результату — у меня точно останется Twin. Кому интересно — рекомендую первоисточник.
«The Bottom Line
The overlap of exhaust valve events between sequentially firing cylinders reduces engine performance and boost response. Twin-scroll turbocharger systems can either completely eliminate or substantially reduce this overlap period. When this overlap period is reduced or eliminated, the engine experiences less pumping losses and a reduced intake charge dilution for increased performance and efficiency.
With the twin-scroll turbo system, the engine is also less sensitive to the ill effects of long-duration camshafts. A twin-scroll turbo system is simply a better mouse trap than a single-scroll. Having quicker torque delivery when the driver needs it not only increases performance, but it also adds fun. Be sure to stay tuned and subscribe as we plan to show how the A/R of the turbine section affects performance.»
