Силиконовые патрубки системы охлаждения CS-20
Всем привет народ! Сегодня речь пойдет о патрубках системы охлаждения, а именно- о силиконовых.
Давно собирался перевести систему охлаждения именно на силикон, так как данный материал намного лучше в плане долговечности.
Посмотрел по отзывам в интернете и по наиболее положительным решил выбрать фирму CS-20.
CS20 — Российский производитель износостойких автозапчастей из полиуретана, силикона и резины. Автозапчасти производства CS20 устойчивы к агрессивным условиям эксплуатации и имеют повышенный запас прочности. На все запчасти CS20 действует расширенная гарантия в течение 12 месяцев, независимо от пробега и условий эксплуатации.(выдержка с оф.сайта)
Местонахождение: г.Балаково, Саратовской области.
Те кто в теме знают, что фирма «БРТ» располагается там же.

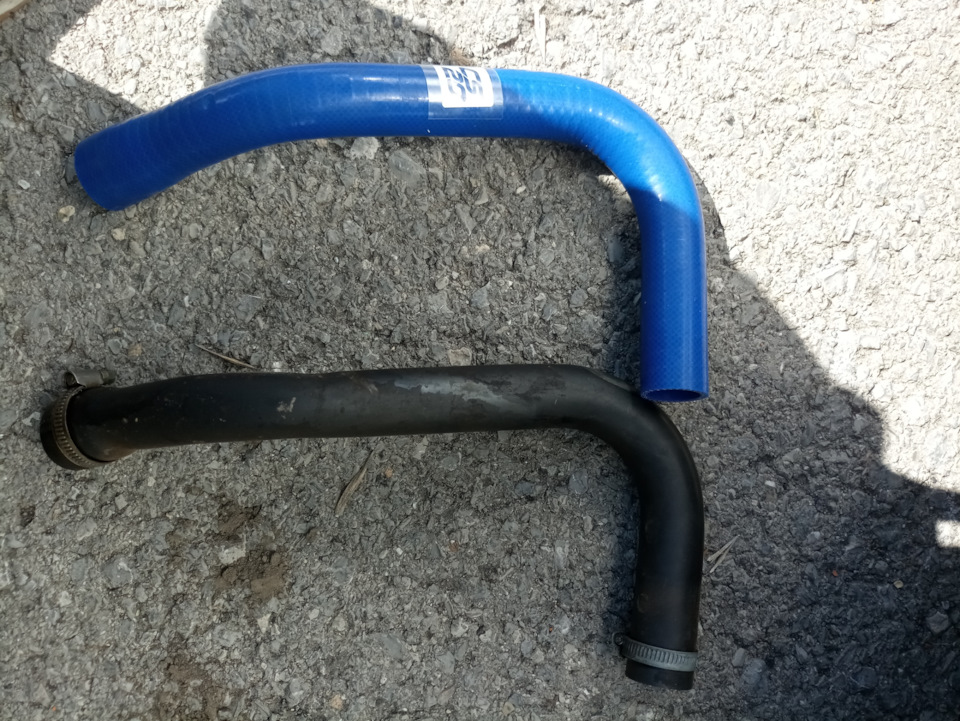

Сделал заказ, на следующий день уже отправили и через неделю забра такой вот комплект:

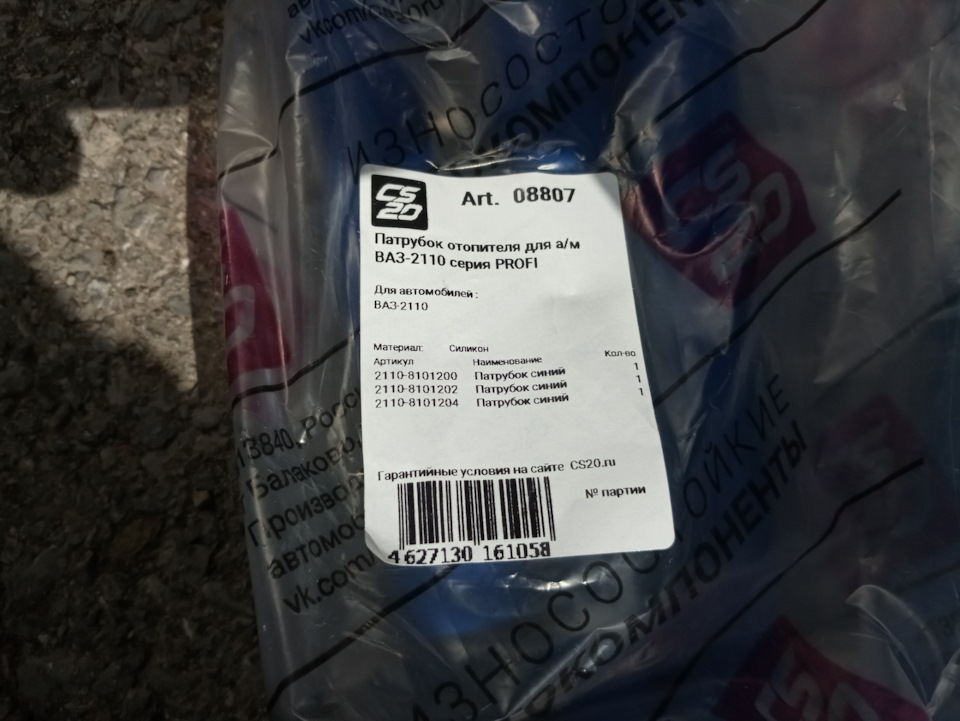

Каждая позиция упакована в отдельный фирменный пакет, который запечатан.
Данная серия патрубков называется «Профи». Также существуют и другие серии патрубков, о чем можно почитать на сайте производителя.
Немного выдержки:
Серия «Профи»
технология экструзии
«Является дополнением к серии Драйв. Технология изготовления очень популярная и известная — Экструзия. Автокомпоненты серии Профи пользуются особой популярностью у профессиональных авто спортсменов, т.к. изделия из силикона выдерживают экстремальные нагрузки, в том числе температурные.
О технологии:
В производстве используется червячный экструдер и формующие головки. Если головки задают форму будущих изделий, то экструдер нужен для предварительной плавки материала. Если говорить проще, то в первую очередь сырье в виде специальных заготовок попадает в специальную камеру, где под большой температурой происходит плавление материала. Далее масса вдавливается в специальную форму, из сечения которой непрерывно появляется будущее изделие. Далее стандартные этапы дальнейшей обработки.»
По диаметру все ровные. Патрубок имеет 2 слоя: наружный- армирован специальной полиэфирной сеткой в 4 слоя, внутренний- специальный химустойчивый слой.
Патрубки мягкие, гнутся во все стороны, но не заламываются и снова принимают свою форму.
В целом, вопросов нет. Считаю, что изготовлены они качественно. Конечно, в ходе эксплуатации ещё послежу и дополню отзыв.
Пока поставил патрубки радиатора, сапуна и расширительного бачка. Патрубки на печку установлю немного позже, как будет время.
По установке.

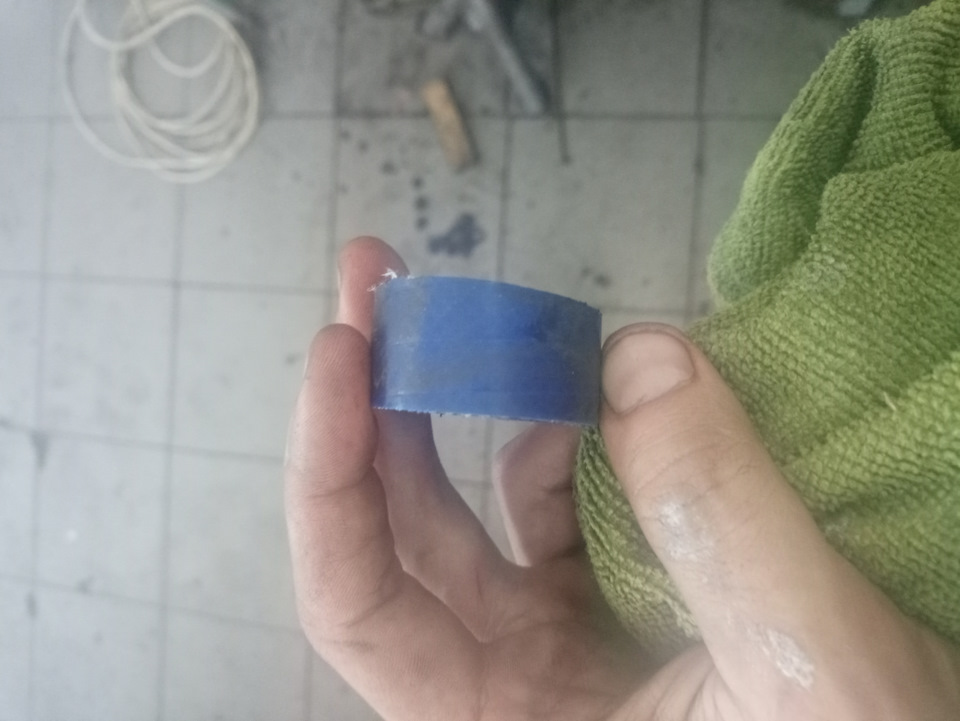

Верхний патрубок радиатора пришлось укоротить примерно на пару сантиметров
Также, хочу отметить, что патрубки садились прилегая очень плотно, но в то же время легко повторяя форму детали.
Ну и конечный вид подкапотки:
На этом закончу. Всем спасибо за внимание и герметичных систем охлаждения!))
Разница между хорошим и дорогим патрубком из силикона
Даже самые опытные автовладельцы не всегда способны отличить качественный силиконовый патрубок от дешевого китайского¹ аналога плохого² качества, ведь внешне патрубки не различаются, а в некоторых случаях дешевые выглядят лучше.
Т.к. в последнее время все чаще и чаще рекламируются именно патрубки плохого² качества, команда технических экспертов CS20 провела сравнительный анализ.
Для анализа было взято два одинаковых соединительных патрубка радиатора ВАЗ 21082 (угол), только один патрубок российского производства CS20, а другой китайский¹, неизвестного бренда.
Внешне патрубки действительно очень похожи, более того, китайский¹ патрубок из-за другого состава и внешней обработки жидким силиконом, имеет яркий, неестественный блеск, что очень хорошо сказывается на привлечении внимания покупателей.
Если присмотреться внимательнее, патрубок CS20 имеет незаметную текстуру (перфорацию), которая создается естественным путем из-за армирующей нити внутри патрубка. Помимо этого, форма патрубка неизвестного производителя не повторяет форму оригинального заводского патрубка и имеет неравномерное закругление в углу.
В остальном внешне патрубки очень похожи, именно поэтому многие автовладельцы ошибаются и покупают патрубки более низкого² качества, переплачивая в несколько раз.
Если с внешностью патрубков все понятно, то заглянуть в патрубок и посмотреть что там внутри не представляется возможным, никто не даст резать новый патрубок, а готовых образцов в магазине никогда нет.
Как видно на фото, патрубки внутри кардинально отличаются, начиная с цвета силикона, и заканчивая качеством исполнения. Но для того, чтобы понять что ожидает Вас внутри, достаточно просто посмотреть на сечение патрубка в поперечном направлении, если говорить проще — посмотрите на начало и конец патрубка.
На китайском¹ патрубке неаккуратный «рваный» срез. Помимо этого отчетливо видно «лохматые» нити армирования и совершенно другой внутренний слой из непонятного материала.
Именно данные первичные признаки и служат первым сигналом к осторожности³ при покупке! А теперь обо всем поподробнее!
Внутренний слой патрубка
Тут кроется самая большая опасность³ для покупателя.
Недобросовестные продавцы могут с полной уверенностью рассказать Вам о самых лучших свойствах внутреннего слоя, который запатентован экспертами, но на самом деле все совершенно иначе.
На первый взгляд может показаться что патрубки одинаковой толщины! Это было бы так, если бы у китайского¹ патрубка не было внутреннего слоя, который сделан из неизвестного материала.
На самом же деле этот слой сделан для снижения стоимости патрубка, ведь сделан он, в лучшем случае, из самого дешевого силикона, а чаще всего из материала, напоминающего по своим свойствам обычный пластик, который конечно же не способен выдерживать давление, активные химические процессы и температуры.
Этот слой клиенту не видно, поэтому многие покупатели даже и не знают что реальная толщина силикона в несколько раз меньше заявленной.
Всем известно что хорошие патрубки делают из силикона, т.к. этот материал отлично выдерживает высокие температуры двигателя и не теряет свои свойства даже в экстремальных условиях, например под капотом спортивного автомобиля.
Чтобы испытать патрубки, мы использовали метод открытого горения. Каждый патрубок на 15 секунд был помещен на открытый огонь газовой горелки, по истечению этого срока огонь убирался, а патрубки продолжали тлеть еще в течение 30 секунд.
Результат эксперимента удивил даже экспертов CS20. Патрубок неизвестного бренда тлел только первые секунды, дальше началось горение, которое сложно было остановить.
После завершения эксперимента оба патрубка остудили и «обстучали», чтобы увидеть реальную картину под пеплом. Как и ожидалось, внутренний слой китайского¹ патрубка сгорел в считанные секунды, а место, которое не горело, но было сильно нагрето, просто начало размазываться по патрубку, что говорит о составе внутреннего слоя (внутренний слой самый важный в любом патрубке).
Эксперимент доказал ненадежность внутреннего слоя китайского¹ патрубка, но как дела обстоят с силиконом? Все очень не однозначно. На следующем фото отчетливо видно что произошло с патрубками за одно и тоже количество времени. Понятно, что патрубок неизвестного бренда подвергался большей температуре из-за открытого огня, но качественный силикон не горит, а в месте контакта с огнем появляется светлый дым и пепел белого цвета, это один из основных отличительных признаков.
При нагревании патрубок CS20 тоже получил повреждения из-за высокой температуры горения, но напоминаем — таких температур в двигателе просто- напросто не бывает, тем более открытого огня. При этом патрубок CS20 не перешел в стадию горения и отлично сохранил форму, что говорит о хорошем качестве силикона. Что касается качества силикона китайского¹ патрубка, то оно оставляет желать лучшего.
Если посмотреть на самые первые фото в разрезе, то без особого труда можно заметить колоссальную разницу в поперечном сечении патрубка, а именно в армирующей сетке. Если края патрубка CS20 ровные и однородные, то края китайского¹ патрубка имеют сильное расслоение, т.к. армирующая сетка внутри патрубка очень низкого² качества.
Если говорить проще — нить китайского¹ патрубка «махрится», при разрезании очень сильно растягивается и начинает торчать из реза, более того, во время фото сессии фотограф периодически отрезал отрывающиеся куски армирования патрубка неизвестного бренда, в то время армирование патрубка CS20 не вызывало никаких вопросов.
Вот такая полиэфирная сетка используется в армировании патрубков CS20, разорвать руками практически невозможно (никому из команды экспертов это не удалось сделать), не имеет швов и укладывается в 3-4 слоя, в зависимости от патрубка. К сожалению, нам не удалось достать сетку китайского¹ патрубка, чтобы провести сравнение на разрыв.
При покупке патрубков обращайте внимание на армирующую нить, которую должно быть видно в сечении патрубка! Если армирование такое же, как на фото у китайского¹ патрубка — обходите такого производителя стороной!
Этот пункт не такой значительный как предыдущие, но каждый должен это знать при покупке.
Речь о размерах и зазорах. Чаще всего китайские¹ патрубки делают максимально универсальные, что бы один и тот же патрубок мог подходить на множество моделей. Даже в нашем случае из 10 пробных экземпляров ни один патрубок не имел стандартных размеров.
На фото отлично видно как патрубок неизвестно бренда не плотно прилегает к стандартной трубке, конечно такой зазор зависит от угла, под которым идет прилегание и в идеальных условиях он может быть меньше, но факт остается фактом. С патрубками CS20 такой проблемы не наблюдается.
За счет максимального прилегания некоторые автомобилисты использовали патрубки CS20 без хомутов, но исключительно в экстремальных ситуациях (нам известно о нескольких таких случая).
Если патрубок дорогой, то это не значит что он качественный! Недобросовестные продавцы умышленно увеличивают стоимость дешевых² патрубков в несколько раз, чтобы при продаже подтвердить качество патрубка ценой, ведь хороший силикон не может стоить дешево.
Прочитайте статью внимательно и покупайте только качественные автозапчасти в проверенных местах. Мы провели сравнительный анализ на примере патрубка CS20, на самом деле бренд не имеет никакого значения. При покупке обращайте внимание не только на бренд, но и на те признаки, которые мы указали в статье.
Сноски, используемые в статье:
¹ — под выражением «китайский патрубок» (и другие подобные склонения) подразумевается конкретное изделие неизвестного бренда, предположительно произведенное за пределами России, без уточнения географического положения производства. Изделие было приобретено физическим лицом в открытых розничных сетях для личного использования. Никакого иного смысла выражение не имеет.
² — с более слабыми характеристиками прочности и более низкой розничной стоимостью, по сравнению с характеристиками прочности и стоимостью изделий CS20
³ — выражение «осторожности» и «опасность» подразумевает особую внимательность, которую авторы статьи рекомендуют проявлять при покупке. Никакого иного смысла выражение не имеет.
С иликоновые патрубки системы охлаждения
Как известно, мода на молдинги, всевозможные обвесы, отрицательный развал колес, неоновую подсветку и другие усовершенствования автомобиля пришли к нам из-за рубежа. То ли под влиянием иностранной субкультуры, то ли от желания доказать, что и в России можно эффектно затюнинговать машину, российские народные умельцы массово принялись дорабатывать своих железных коней, значительно изменяя внешний вид и конструкцию.
Само собой, красивый моторный отсек автомобиля привлекает наибольшее внимание на разных автомобильных выставках, что очень важно для тех, кто делает из машины корч. Тем не менее, то что с иликоновые патрубки системы охлаждения придают абсолютно любому автомобилю больше солидности — совсем не основное их преимущество. Главным же достоинством этих изделий считаются такие технические характеристики как :
С иликоновые или резиновые — какие патрубки лучше
Чем ниже опускается температурный столбик — тем больше резина дубеет, становясь все более жесткой. Потеря эластичности и затвердевание грозит появлением микротрещин, которые со временем превратятся в большие трещины и нарушат тем самым герметичность в шлангах. Кроме того, эксплуатация машины в зимнее время подразумевает частое изменение температуры — нагрев шланга при запуске двигателя и быстрое остывание при остановке.
Основные сравнительные характеристики патрубков из силикона и резины
Нитрил-бутадиеновый каучук NBR
Эластичность при морозе
Отвечая на вопрос о том какие патрубки лучше — силиконовые или резиновые, с уверенностью можно сказать, что по всем параметрам, кроме стоимости, шланги из силикона оказываются во множество раз лучше, чем обычные патрубки из резины. Поставив их всего один раз, Вы избавите себя от ежегодной необходимости замены потрескавшихся шлангов и уменьшите вероятность возникновения неприятных ситуаций с машиной на дороге.
Производство силиконовых патрубков
Важно отметить, что производство силиконовых патрубков, как и других изделий из силикона — достаточно трудоёмкий технологический процесс, для которого требуется как дорогостоящее оборудование, работать на котором должны квалифицированные сотрудники, так и достаточно недешевое исходное сырье. Эти факторы являются основополагающими для установления производителями столь высокой розничной стоимости данных изделий.
Еще один фактор, влияющий на цену — это качество. Само собой, чем надежнее будет товар, тем дольше можно его эксплуатировать. Срок работоспособности шлангов из силикона достигает (только вдумайтесь) 30 лет! Покупать новое изделие потребуется только лишь при приобретении нового автомобиля. Таким образом, производство силиконовых патрубков — не самый оборотный бизнес и высокая цена устанавливается для его окупаемости.
Третий фактор — страна-изготовитель. Импортные силиконовые патрубки системы охлаждения имеют небольшую наценку из-за стоимости транспортных расходов, таможни и разницы между курсом валют. В то же время качество такой продукции не всегда лучше, чем в России. Отечественные производители силиконовых патрубков, вопреки стереотипному мнению, изготавливают надежные изделия, соответствующие всем стандартам качества.
На современных автомобильных рынках всю свою продукцию активно представляют производители силиконовых патрубков из Америки, Германии, Японии, Китая, России и Польши, а также из множества других стран. Таким образом, потребители всегда могут сами подобрать лучшие силиконовые патрубки из предложенных, опираясь на свои финансовые возможности, вкусовое эстетическое восприятие и предназначение данных изделий.
Л учшие силиконовые патрубки
Многие производители в качестве маркетингового хода часто заявляют, что именно у них продаются лучшие силиконовые патрубки. Однако, достоверного подтверждения этой информации они, само собой, предоставить не готовы. Посудите сами: если два изготовителя используют одинаковое оборудование, закупают одинаковое сырье и придерживаются одних и тех же стандартов изготовления, то чем кроме бренда будет отличаться продукция?
Поэтому выбрать лучшие силиконовые патрубки возможно будет только исходя из конструктивных особенностей Вашего авто, а также в зависимости от условий эксплуатации и хранения, персонального стиля езды и самого функционального назначения патрубков — многие устанавливают их лишь для декоративных целей. Но даже и для этого нужно выбрать один из множества предлагаемых вариантов цветового окраса патрубков, например:
Кроме того, обратите внимание на количество армированных слоёв. Обычно патрубки из силикона имеют от 3-х до 5-ти слоёв, а в некоторых случаях их число может быть больше. Армирование позволяет укрепить каркас, поэтому чем больше слоёв — тем больше степень его устойчивости к разным механическим воздействиям, в том числе внутреннему давлению, а также и ко всевозможным нагрузкам как вибрационного, так и ударного типа.
Таким образом, нужно будет подбирать патрубок в зависимости от рабочего давления в Вашей системе. Силиконовый патрубок с 5-ю армирующими слоями позволит значительно уменьшить турбояму в моторах турбированного типа, а также поможет избежать расширения патрубков при избыточном давлении и большом нагреве. Кроме того, будет важно выбрать необходимую форму изгиба силиконовых патрубков системы охлаждения и их длину.
По умолчанию большинство шлангов из силикона имеют всего 4 варианта исполнения по форме: прямые 0°, угловые под изгиб в 45°, угловые под изгиб в 90°, а также и изогнутые под 180° патрубки. В зависимости от конфигурации автомобиля и расположения угол изгиба может меняться. Наиболее распространенные параметры — это 20° и 135°, но возможно так же производство силиконовых шлангов с другими нестандартными значениями.
Установка силиконовых патрубков подразумевает использование силовых хомутов для осуществления надежной фиксации. Эти патрубки намного плотнее и жестче, чем резиновые, поэтому обычные червячные хомуты не обеспечат должного прилегания и могут сорваться в неподходящий момент от избыточного внутреннего давления. Подбирать хомут необходимо в пропорциональной соответствии с диаметром приобретаемого Вами патрубка.
Учитывая все вышеуказанные нюансы, можно легко подобрать лучшие силиконовые патрубки для своего автомобиля. Если же Вы испытываете трудности при выборе нужного диаметра и длины, то можно будет приобрести готовый комплект силиконовых патрубков. Как правило, они продаются уже в соответствующей сборке под конкретную марку машины, и все что Вам остается — просто установить их и наслаждаться правильным выбором.
#Силиконы
Силиконовые патрубки обладают множеством преимуществ по отношению к резиновым. Они прочнее, долговечнее, выносливее, лучше пропускают воздух и жидкости под давлением, отличаются разнообразием форм и цветов.
Патрубки предназначены для транспортировки воздуха и технических жидкостей под давлением в системах автомобиля. Они являются частью магистралей жидкостного и воздушного охлаждения, воздухонадува, подачи смазки. Традиционно патрубки делают из нитрил-бутадиенового каучука NBR. По сей день их устанавливают на все новые автомобили, сходящие с конвейеров по всему миру. Тем временем рынок заполняют патрубки из принципиального другого материала – силикона. Те, кто поставил их, в один голос твердят, что силиконовые патрубки лучше. И вот почему.
Прочность
Силиконовые патрубки имеют армированный каркас и стенки в 2-3 раза толще, чему у резиновых изделий. Это придает необходимые жесткость и прочность. Снаружи изделие наощупь мягкое, а внутри твердое. Такая структура лучше резины приспособлена к высокому давлению вплоть до 11 атмосфер и температурам до плюс 270.
Долговечность
Резина патрубков рассчитана на 3 года эксплуатации и 35 тыс. км пробега, хотя некоторым автомобилистам удается проездить и больше. Если автомобиль используется ежедневно, а тем более при манере езды на повышенных оборотах, то резиновые патрубки изнашиваются еще быстрее. Силикон прослужит до 30 лет. Для авто это вечность.
Выносливость
Резина NBR выдерживает температуры от минус 40 до плюс 130 градусов. Этого вполне достаточно для нормальной работы систем автомобиля и его эксплуатации хоть за Полярным кругом, хоть в тропиках. Но резина при колебании температур склонна растрескиваться, расслаиваться, терять упругость. Таких недостатков лишены силиконовые патрубки. Они сохраняют целостность и на морозе, и на жаре, и при резкой смене температуры.
Аэродинамика
Внутренние стенки патрубков, какими бы гладкими они не были, создают сопротивление движению воздуха и жидкостей. Силиконовые изделия имеют более гладкие поверхности внутренних стенок, чем резиновые. Это облегчает проход воздушно-жидкостных масс, охлаждение двигателя и надув турбины становятся эффективнее.
Формы
Жесткость силикона позволяет создавать различные по форме и дизайну патрубки. С резиной сделать то же самое невозможно из-за высокой пластичности материала. Это качество не имеет практического значения, но очень ценно для любителей тюнинга. Представьте, как вы открываете капот и видите не черные переплетения воздуховодов и масляных каналов, а яркие патрубки синего, красного, зеленого или любого другого цвета.
Вывод
Преимущества силиконовых патрубков перед резиновыми очевидны. Не исключено, что вскоре они появятся в каждом новом серийном автомобиле. А пока вы можете заменить свои резиновые патрубки на силиконовые самостоятельно или в техцентре и проверить справедливость приведенных в этой статье доводов.
«Интернет-магазин технических решений из силиконов»
(3412) 77-25-44
info@slcn.ru
* Данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями статьи 437 (2) ГK РФ.
Администрация магазина оставляет за собой полное право вносить изменения в конструкцию, дизайн и комплектацию товара без предварительного уведомления.
Замена всех шлангов и патрубков на силиконовые. ВАЗ-2114
Система охлаждения доставляла мне проблемы все 4 года владения автомобилем, то бачок лопнет, то патрубок обогрева дросселя треснет, то там подтекает, то шланг печки треснет и вот приводя всю эту систему охлаждения и отопления в порядок, долго думал на что менять стандартные патрубки автомобиля, шланг обогрева дросселя – лопался 2 раза, треснул и начал подтекать шланг печки в салоне, вообщем после долгих размышлений решился на покупку дорогостоящих силиконовых патрубков и шлангов от компании Salers. Я сразу бы хотел сказать, что это ни какая не реклама, просто в поисках информации о силиконовых патрубках нашел не очень много информации по ним и были очень большие сомнения по поводу заказа – вдруг не подойдет, вдруг «кидалово» и пр. Забегая вперед хочу сказать, что все патрубки и шланги подошли идеально и встали без каких либо проблем – если кто-то захочет заказать – не бойтесь все подойдет.
По качеству с родными не сравнить, армированные в пять ниток, приличной толщины (5мм), изготовлены, судя по всему по размерам родных патрубков – поэтому подошли идеально ну и приятный внешний вид подкапотки (P.S. от вакуумного шланга, шланга «обратки» расширительного бачка и шлангов подогрева дросселя – остались куски сантиметров по 20 – они пригодятся в дальнейшем – на адсорбер)
Также вместе со шлангами заказал усиленные одноболтовые хомуты – по качеству очень хорошие, но в силу толщины шлангов и особенностей системы охлаждения – они не везде подошли или попросту – не налезли (например, на шланги печки – просто не было места, чтобы их применить) поэтому не везде их удалось поставить, пришлось использовать обычные хомуты – взял хомуты Norma – мне кажется лучшие по соотношению цена-качество. В принципе используя обычные червячные хомуты – вряд ли будут проблемы с подтеками тосола/антифриза.
Ну и ко всему решил также заказать
+ «Впускной патрубок для двигателей ВАЗ, алюминиевый, хромированный/синий Pro-sport» — вряд ли он несет какие то улучшения в систему впуска, он был приобретен скорее для общей эстетики…
Ну и для полного фетиша поменял шланг омывателя тоже на силиконовый синий – только не армированный – а обычный вакуумный (4мм). Кстати в мороз он не дубеет как стоковый. Надеюсь, хватит на долго.
Меньше слов – больше фото 🙂
