Легко ли добыть нефть. Что такое ШСНУ и как с ее помощью добывают нефть. Часть 2

В предыдущей части ( https://pikabu.ru/story/legko_li_dobyit_neft_chto_takoe_shsn. ) я вкратце рассказал о том, как добывали нефть до внедрения глубинных насосов. Сегодня я опишу и принцип работы одного из самых распространенных насосов для добычи нефти – штангового скважинного насоса (ШСН или ШСНУ).

Штанговый насос состоит из надземной и подземной части. К надземной относится станок-качалка и скважинная обвязка (фонтанная арматура), а к подземной колонная НКТ, штанг и сам подземный насос.

Надземное оборудование ШСНУ

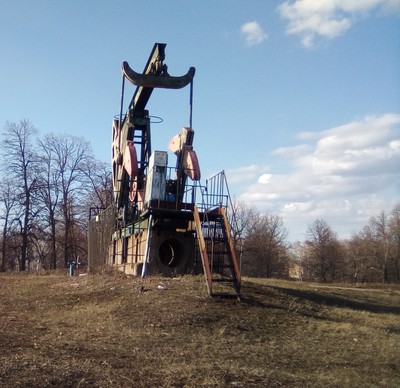

Станок-качалка состоит из балансира с откидной головкой, стойки, наверху которой закреплен балансир, массивной рамы, которая крепится к железобетонному основанию, и привод балансира, состоящий из электродвигателя, клиноременной передачи, шатуна и кривошипа.

Привод приводит в действие балансир, который начинает совершать дуговые движения. На головке балансира закреплена канатная подвеска, к которой крепится первая штанга, которая называется полированный шток. Благодаря движению головки балансира она начинает двигать подвеску штанг вверх-вниз.

Устьевое оборудование предназначено для герметизации полированного штока, герметизации трубного и затрубного пространства, изменения направления жидкости и подвешивания НКТ.

Подземное оборудование представлено колонной НКТ, которая предназначена для подъема извлекаемой пластовой жидкости и спуска насоса. Это цельнокатаные трубы, которые на оном конце имеют резьбу (ниппель), на другой стороне на резьбу накручены муфты. С их помощью происходит сращивание труб и спуск на заданную глубину. Трубы бывают разного диаметра, класса крепости, длинны, высаженные и гладкие и пр. Для каждого насоса подбирают свою подвеску труб, в зависимости от условий эксплуатации, дебита скважины, ГТХ скважины и пр.

Трубы НКТ. Резьба муфт прикрыта пластмассовыми колпачками

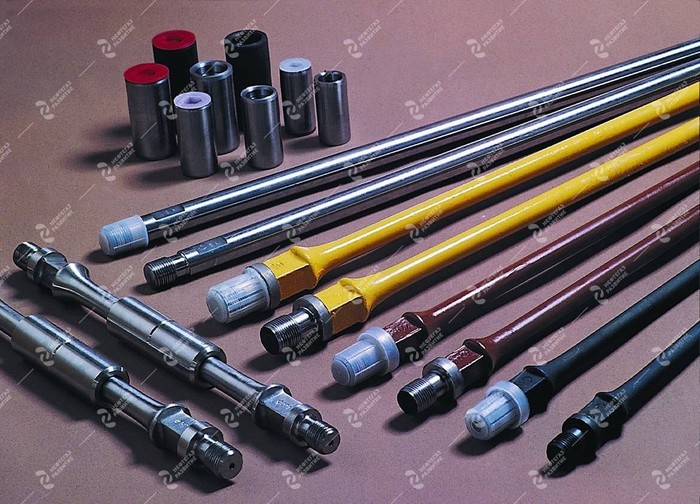

Внутри трубы размещена колонна штанг. Штанги представляют собой стальные стержни, на концах которых находятся высаженные головки, заканчивающиеся резьбой. Они имеют разный диаметр, от 9 до 36 мм. Для соединения одинаковых штанг используют соединительные муфты, а для штанг разного размера – переводные муфты.

Штанговая колонна наиболее важное устройство в передаче энергии от привода к насосу. Поэтому они испытывают наибольшие нагрузки и большинство аварий так или иначе связаны с повреждением штанг. Еще штанги находятся в постоянном движении и при взаимодействии со стенками НКТ наносят механические повреждения, истирая их, порою до дыр. Чтобы избежать этого, на штанги одевают специальные центраторы и протекторы.

Центраторы различной конструкции

Внизу колонны НКТ размещен глубинный штанговый насос. Его устройство простое и эффективное. Он состоит из цилиндрического корпуса, внутри которого установлен плунжер. Плунжер пустотелый, в нем находится т. н. нагнетательный клапан. Возвратно-поступательные движения плунжера обеспечивает балансир станка-качалки, который передает это движение через колонну штанг.

Также в корпусе имеется два клапана. Сверху плунжера находится нагнетательный клапан, внизу – всасывающей шариковый клапан.

При движении плунжера вверх в нижней части насоса образуется разрежение, жидкость поступает в насос через всасывающий клапан. При движении плунжера вниз всасывающий клапан закрывается и жидкость через полый поршень поступает в колонны НКТ.

Насосы бывают двух типов. Вставной насос опускается в собранном виде. Плунжер помещают в корпус, он спускается и он закрепляется в специальном замке (анкере). Если насос невставной, то на НКТ спускают только корпус, а затем спускают на штангах плунжер с клапанами. Такие насосы обладают большим диаметром и скважина дает большие дебиты. Но извлечь насос для ревизии и ремонта невозможно, необходимо проводить полный подъем трубы, НКТ и насоса.

Вставные же имеет диаметр, не превышающий внутренний диаметр НКТ, обладают меньшей производительностью, но для ремонта насос легко извлечь прямо на штангах

Принцип работы ШСН

В последней части я расскажу про достоинства и недостатки этих насосов и их альтернативу
