Что такое шкаф кру
Шкаф КРУ
Часть КРУ, являющаяся законченным изделием заводского изготовления и состоящая из жесткой металлической конструкции с устанавливаемыми в ней электрооборудованием и приборами
Смотреть что такое «Шкаф КРУ» в других словарях:
шкаф КРУ — Часть КРУ, являющаяся законченным изделием заводского изготовления и состоящая из жесткой металлической конструкции с устанавливаемыми в ней электрооборудованием и приборами [ГОСТ 14693 90] Тематики комплектное распред. устройство (КРУ) … Справочник технического переводчика
Шкаф — независимо устанавливаемая, самоподдерживающая конструкция, предназначенная для размещения в ней электронного оборудования, которая может использоваться отдельно или в комбинации с другими шкафами, установленными в ряд. Шкаф может иметь или не… … Словарь-справочник терминов нормативно-технической документации
КРУ — Распределительное устройство (РУ) электроустановка, служащая для приёма и распределения ОРУ электрической энергии. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства… … Википедия
типопредставитель шкафов КРУ — Шкаф КРУ, выбранный из группы шкафов одного типа, результаты испытания которого могут быть распространены на все типоисполнения шкафов данного типа [ГОСТ 14693 90] Тематики комплектное распред. устройство (КРУ) … Справочник технического переводчика
Типопредставитель шкафов КРУ — 1.6. Типопредставитель шкафов КРУ Шкаф КРУ, выбранный из группы шкафов одного типа, результаты испытания которого могут быть распространены на все типоисполнения шкафов данного типа Источник … Словарь-справочник терминов нормативно-технической документации
ГОСТ 14693-90: Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия — Терминология ГОСТ 14693 90: Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия оригинал документа: 1. Общие понятия 1.1. Комплектное распределительное устройство … Словарь-справочник терминов нормативно-технической документации
Распределительное устройство — ОРУ Распределительное устройство (РУ) электроустановка, служащая для приёма и распределения электрической энергии одно … Википедия
комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… … Справочник технического переводчика
комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… … Справочник технического переводчика
Типопредставитель — 1.21. Типопредставитель изделие из ряда однотипных, сходных по конструкции и объединенных общими требованиями. Источник: ГОСТ 13268 88: Электронагреватели трубчатые оригинал документа Смотри также родственные термины: 1.6. Типопредставитель… … Словарь-справочник терминов нормативно-технической документации
Комплектное распределительное устройство (КРУ), КРУЭ
КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности
Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.
На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд.
Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом.
Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов.
КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.
Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства.
В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

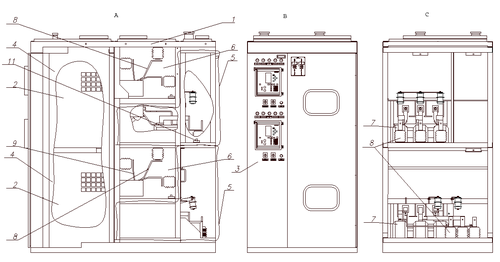

Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).
— В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники.
На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
— В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН).
Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
— В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
Применение КРУЭ позволяет значительно уменьшить площади и объемы, занимаемые РУ и обеспечить возможность более легкого расширения КРУЭ по сравнению с традиционными РУ.
Другие преимущества КРУЭ:
взрыво- и пожаробезопасность;
надежность и стойкость к воздействию внешней среды, в тч сейсмически активных районов и зон с повышенной загрязненностью;
отсутствие электрических и магнитных полей;
безопасность и удобство эксплуатации, простота монтажа и демонтажа.
Ячейки КРУЭ выполняются в 3-фазном исполнении и состоят из отдельных элементов, заключенных в герметичную металлическую оболочку цилиндрической или шаровой формы, заполненной элегазом или смесью азота с элегазом.
Соединение оболочек элементов обеспечивают фланцы и патрубки, контакты и уплотнения.
Ячейки КРУЭ, отдельные модули и элементы допускают возможность компоновки распределительных устройств 110 кВ по любым схемам. В зависимости от применяемой схемы распределительное устройство может состоять из 1 и более ячеек.
По функциональному назначению ячейки КРУЭ могут быть линейные, шиносоединительные, трансформаторов напряжения и секционные, с 1 или 2 системами сборных шин.
Ячейки, отдельные модули и элементы допускают возможность компоновки КРУЭ по различным электрическим схемам.
Ячейки состоят из 3 полюсов, шкафов и сборных шин.
В шкафах размещена аппаратура цепей сигнализации, блокировки, дистанционного электрического управления, контроля давления элегаза и подачи его в ячейку, питания приводов сжатым воздухом.
В полюс ячейки входят:
коммутационные аппараты: выключатели, разъединители, заземлители;
измерительные трансформаторы тока и напряжения;
соединительные элементы: сборные шины, кабельные вводы (масло-элегаз), проходные вводы (воздух-элегаз), элегазовые токопроводы и др.
Ячейки или их транспортные блоки заполнены элегазом или азотом при небольшом избыточном давлении.
КРУЭ снабжаются вспомогательным оборудованием и приспособлениями, обеспечивающими их нормальное обслуживание.
Что такое шкаф кру
Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения
электрической энергии. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.
Содержание
Классификация
По месту расположения
По выполнению секционирования
РУ с одной секцией сборных шин (без секционирования)
К преимуществам такого РУ можно отнести простоту и низкую себестоимость. К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:
РУ с двумя и более секциями
Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключенным, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключенным питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.
РУ с секционированием сборных шин и обходным устройством
Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем этот выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.
По числу систем сборных шин
С одной системой сборных шин
К этим РУ относятся описанные выше.
С двумя системами сборных шин
Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шин.
К достоинствам этой системы относятся:
К основным недостаткам следует отнести:
Наибольшее распространение система получила в РУ на напряжение 110—220 кВ
По структуре схемы
Радиального типа
Этому типу присущи следующие признаки:
Кольцевого типа
Кольцевой тип схемы отличается следующими признаками:

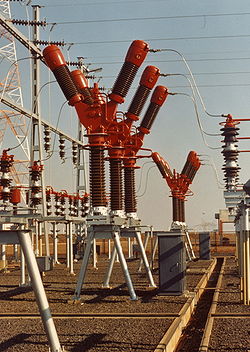

Открытое распределительное устройство (ОРУ)
Конструктивные особенности
Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.
Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.
Территория, на которой располагается ОРУ, в обязательном порядке огораживается.
Преимущества
Недостатки
Комплектное распределительное устройство (КРУ)
КРУ — такое РУ, оборудование которого располагается в полностью или частично закрытых металлических шкафах. Каждый шкаф называется ячейкой КРУ.
Область применения
Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ.
КРУ, у которого возможно только одностороннее обслуживание, называется камерой сборной одностороннего обслуживания (КСО).
Устройство КРУ
Типовая ячейка КРУ состоит из четырёх основных отсеков: линейного (кабельного), релейного (низковольтного), отсека выключателя (высоковольтного) и отсека сборных шин.
Источники
Ссылки
Полезное
Смотреть что такое «КРУ» в других словарях:
КРУ — колхозный радиоузел связь КРУ контрольно ревизионное управление Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с. КРУ командный рычаг управления Словарь: С. Фадеев. Словарь сокращений… … Словарь сокращений и аббревиатур
Кру — Кру: Языки кру Народы кру Кру один из птичих звуков(у кур, голубей и др.видов птиц) Кру (город) (англ. Crewe) Кру (завод) (англ. Crewe Works) Комплектное распределительное устройство Контрольно ревизионное управление Кузбассразрезуголь… … Википедия
кру — группа родственных языков народов кру. Распространены в Либерии и Кот д’Ивуар. Предположительно относится к ква языкам. * * * КРУ КРУ, группа родственных языков народов кру. Предположительно относится к ква языкам (см. КВА ЯЗЫКИ) … Энциклопедический словарь
КРУ — (крао крумен), группа народов (бакве, гребо, кран, гере, басса, кру и др.) в Либерии и Кот д Ивуар. Св. 4 млн. человек (1987). Языки кру … Большой Энциклопедический словарь
КРУ — народность общей численностью 220 тыс. чел., проживающая на территории Либерии. Язык кру. Религиозная принадлежность верующих: традиционные верования, часть христиане … Современная энциклопедия
КРУ — группа родственных языков народов кру. Предположительно относится к ква языкам … Большой Энциклопедический словарь
кру — кру/, виг. Звуконаслідування, що означає крик журавля … Український тлумачний словник
Кру — народность общей численностью 220 тыс. чел., проживающая на территории Либерии. Язык кру. Религиозная принадлежность верующих: традиционные верования, часть христиане. … Иллюстрированный энциклопедический словарь
кру — сущ., кол во синонимов: 3 • народ (200) • управление (83) • язык (247) Словарь синонимов ASIS. В.Н. Три … Словарь синонимов
КРУ — КРУ, нескл., ср. (сокр.: контрольно ревизионное управление) … Русский орфографический словарь
КРУ – комплектно-распределительные устройства
КРУ расшифровываются как комплектно-распределительные устройства, включают в себя шкафы и соединительные элементы. КРУ изготавливаются в виде цельных шкафов или блоков, состоящих из отдельных модулей, полностью собранных и готовых к монтажу. Такая конструкция позволяет существенно ускорить электромонтажные работы. Широкое распространение получили смешанные распределительные устройства, сочетающие в себе сборные и комплектные элементы. Соединение отдельных блоков осуществляется в единый общий ряд путем крепления друг к другу боковых стенок.
Конструктивные особенности КРУ
В отличие от обычных закрытых распределительных устройств, КРУ считаются более надежными и безотказными в процессе эксплуатации. Для этого требуется правильный монтаж, качественная наладка и регулировка оборудования. Нарушения технических условий могут вызвать аварию и отказ во время работы. При этом, большинство ячеек полностью выходят из строя.
Комплектное распределительное устройство может устанавливаться внутри зданий (КРУ) и снаружи (КРУН). Они поставляются в виде готовых шкафов, где уже имеется встроенное электрооборудование, устройства автоматики и релейной защиты, измерительные приборы, средства управления и сигнализации. В стационарных РУ коммутационная аппаратура и прочее оборудование устанавливаются неподвижно, а в выдвижных устройствах для размещения аналогичных приборов используются специальные выдвижные тележки.
Стандартное устройство КРУ предполагает разделение шкафов или ячеек на четыре отсека:
Подобное разделение позволяет быстро локализовать аварию, делает удобным ремонт и обслуживание. Токоведущие части и заземляющие конструкции разделены воздушной изоляцией, ограниченной размерами и микроклиматом внутри ячеек.
Классификация КРУ
Все типы КРУ классифицируются с учетом определенных критериев, факторов, параметров и конструктивных особенностей:
Существует дополнительная классификация КРУ в соответствии с номинальным током и напряжением, типами выключателей и приводов к ним и другими показателями.
Средства защиты и меры безопасности
В процессе эксплуатации КРУ обслуживающий персонал должен быть надежно защищен от поражения электрическим током. Кроме того, необходимо защитить и само оборудование от коротких замыканий и других аварийных ситуаций. Основной причиной считается некачественный монтаж и нарушения при дальнейшей эксплуатации.
Большинство коротких замыканий затрагивает концевые заделки кабелей. Повреждение начинает развиваться далее, поскольку между отсеками кабеля и выключателя отсутствуют перегородки. Многочисленные отверстия в ячейках приводят к распространению дуги на оборудование и сборные шины других ячеек. Подобные ситуации возникают и в случаях отказа и повреждения выключателей.
В современных конструкциях эти недоработки полностью устранены. Теперь сборные шины располагаются в нижней части шкафа, а для кабельного ввода предусмотрен специальный отсек. Между ними находится глухая перегородка.
Для того чтобы уменьшить последствия от коротких замыканий внутри шкафов, используется так называемая дуговая защита. С ее помощью выполняется мгновенное отключение всех токопроводящих соединений при появлении электрической дуги. Быстрое срабатывание обеспечивается специальными датчиками, реагирующими на резкий рост светового излучения, температуры и давления. Ложные срабатывания исключаются блокировками по току и напряжению, включенными в схему защиты.
Обслуживание комплектно-распределительных устройств
Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.
Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:
Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в журнал для дальнейшего устранения.
Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.
Поэтому при минус 5 С обогреваются счетчики и релейные устройства, а при минус 25 С – дополнительно обогреваются масляные выключатели. В летнее время для защиты от солнечных лучей шкафы КРУ окрашиваются в белый цвет. Таким образом, обеспечивается защита аппаратуры и контактных соединений от перегрева.
Техника безопасности при ремонте
Во время проведения обслуживания и ремонтных работ КРУ, персоналу необходимо соблюдать следующие правила:
Обслуживающий персонал должен предупреждаться о возможной опасности во время работ в ячейках, которые могут оказаться под напряжением от трансформатора или со стороны соседней секции. Шторки таких ячеек оборудуются предупредительными табличками, с информацией о возможном напряжении.
Что такое ВРУ в электрике
КРУН – комплектное распределительное устройство наружной установки
Комплектное распределительное устройство
Процесс снабжения потребителей электрической энергией включает в себя этапы её выработки, транспортировки и распределения. Для приёма и распределения электроэнергии одного класса напряжения служат специальные электроустановки — распределительные устройства (РУ), в состав которых входят следующие виды электрооборудования:
КРУ (комплектное распределительное устройство) представляет собой готовое заводское изделие, состоящее из унифицированных, готовых к монтажу ячеек (шкафов) с компактно интегрированным электрооборудованием. Благодаря высокой плотности монтажа оборудования внутри шкафа, конечное изделие имеет существенно меньшие габариты по сравнению с электроустановкой, собранной из отдельных компонентов. Использование ячеек КРУ возможно как поодиночке, так и в составе распредустройств подстанций, питающих несколько линий нагрузки. При групповой установке ячеек, их монтаж производится в ряд с соединением шкафов боковыми стенками. Благодаря очевидным преимуществам такого компоновочного решения, основу конструкций распределительных устройств низкого и среднего напряжения современных подстанций составляют именно комплектные распределительные устройства.
Схема КРУ
Основные функциональные блоки ячейки КРУ
Корпус комплектного распределительного устройства выполнен в виде сварной конструкции, имеющей форму шкафа. Для изготовления корпуса используется стальной лист, который после завершения сварочных работ обрабатывается антикоррозионным составом и окрашивается. Внутреннее пространство шкафа разделено с помощью стальных перегородок на отсеки, в которых размещается электрооборудование. Комплектное распределительное устройство разделено на отсеки, каждый из которых имеет своё специфическое назначение:
Лицевая панель релейного отсека КРУ выполнена в виде открывающейся дверцы, на которой установлены контрольно – измерительные приборы, светосигнальная арматура и ключ управления. Проводка цепей вторичной коммутации, а также цепей оперативного тока надёжно защищена от воздействия различных внешних помех, в том числе от электромагнитных наводок со стороны первичной силовой схемы.
Ошиновка в кабельном отсеке надёжно закреплена на опорных изоляторах, благодаря чему конструкция способна выдерживать любые динамические нагрузки, которые могут возникать в аварийных режимах.
Область применения комплектных распределительных устройств
В зависимости от исполнения, комплектные распределительные устройства могут устанавливаться на открытом воздухе (КРУН) либо внутри капитальных или модульных сооружений. Ячейки КРУ применяются в схемах электроснабжения потребителей любого профиля и могут использоваться как в одиночку, так и в составе следующих электроустановок:
Комплектное распределительное устройство благодаря компактному исполнению и размещению оборудования в едином корпусе может быть установлено или демонтировано практически за один крановый подъём, что позволяет производить строительство электрических подстанций в самые кратчайшие сроки. Унифицированный подход при конструировании ячеек обеспечивает взаимозаменяемость входящих в их состав компонентов различных производителей.
Ячейки КРУ компании «ЭНЕРГОПРОМ-АЛЬЯНС»
Ячейка данного типа имеет варианты исполнения для классов напряжения 6, 10 кВ и 20 кВ. В комплект оборудования может входить вакуумный выключатель либо вакуумный выключатель нагрузки. В зависимости от конкретных требований предлагаются модификации с различными значениями номинальных токов главных силовых цепей, сборной ошиновки и трансформаторов тока.
КРУ (комплектное распределительное устройство) «МЕГАПОЛИС» предназначено для внутренней установки в зданиях и сооружениях капитальной или модульной конструкции. В комплекте ячейки используются только проверенные компоненты и качественное оборудование российских и зарубежных производителей. Контроль качества осуществляется на всех стадиях производства изделия. Поставка шкафов заказчику осуществляется с полным комплектом документации, включающей:
К особенностям КРУЭ данного типа относится использование элегаза (SF6) в качестве изоляционной среды. Внутреннее пространство шкафов КРУЭ заполнено под давлением гексафторидом серы, обладающим высокими изоляционными свойствами. Данное техническое решение позволило сократить изоляционные расстояния, уменьшив наружные габариты изделия, одновременно повысив надёжность оборудования.
Элегазовое комплектное распределительное устройство выполняется в виде цельносварного шкафа из листов нержавеющей стали. Герметичность конструкции и полная изоляция токоведущих частей от внешнего пространства исключает влияние погодных условий и загрязнения атмосферы на работу высоковольтного оборудования. Данное обстоятельство позволяет размещать КРУЭ «ЭПА» в промышленных зонах, характеризующихся высокой концентрацией загрязняющих веществ в атмосферном воздухе.
В целом преимущества КРУЭ «ЭПА» можно сформулировать следующим образом:
Комплектация шкафов КРУЭ «ЭПА» может быть различной и зависит от конкретных потребностей заказчика. Состав оборудования КРУЭ опционально ориентируется на возможность использования шкафа в качестве:
Как заказать комплектное распределительное устройство?
Для получения дополнительной информации, консультации по производимой нами продукции или оформления заказа на поставку оборудования, можно воспользоваться следующими способами:
В любом случае Вы получите интересующую информацию по вопросам, связанным с приобретением, вариантами доставки и эксплуатации нашего электрооборудования.
