Что такое шакл автомобильный

Как выбрать шаклы для буксировки внедорожника

Любой внедорожник застряёт всегда! Какой бы ни была подготовка автомобиля и её владельца. И тогда, в большинстве случаев, на помощь приходит другой внедорожник. Ну, или, в крайнем случае, трактор. Буксировочный трос цепляется к фаркопу тягача, и. А к чему же зацепить трос на застрявшей машине?

К пониманию истины о том что каждый внедорожник имеет свой предел проходимости приходят все джиперы. Кто-то понимает это сразу, а кто-то со временем. В любом случае джипы застряют. И тогда приходится их доставать из разных передряг. Самый популярный метод — это буксировка. С тонкостями этого процесса знакомится каждый, кто решается впервые выехать за пределы асфальтированной дороги.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

И вот, когда Ваш внедорожник безнадёжно засел в очередной луже, Вы понимаете что Вам нужна помощь. И когда эта помощь, в лице верного товарища или местного тракториста, накинув буксировочный трос на фаркоп своего транспортного средства, по колено в грязи приближается к вашей машине, у Вас появляется искра надежды на освобождение. И вот здесь, очень часто, как гром среди ясного неба, возникает вопрос. «А шакл есть?»

Для чего нужен шакл?

Опытный джипер уже будет держать это предмет наготове, а у новичка в глазах будет лишь растерянность. «А разве буксировочный трос не комплектуется крюком?» Конечно комплектуется! Только если это трос для легкового автомобиля! Но у нас то настоящий внедорожник! И трос нужен тоже настоящий, и желательно динамический.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Потому что достать вашу машину из грязи получится только мощным рывком. И тросы, способные выдержать такие нагрузки действительно не комплектуются крюками, а имеют обычные петли на своих концах. И если у Вас не 469-й УАЗ с крюками на бампере, то такой трос вы сможете закрепить в буксировочной проушине только с помощью такелажной скобы, или шакла.

Что такое шакл?

Вот вам и размер проблемы. Есть тягач и есть трос который нельзя закрепить на застрявшей машине. А всего то нужно иметь при себе устройство, представляющее из себя металлическую скобу с запорным приспособлением в виде винта. Бывают шаклы с гайками и шплинтами, но для внедорожных дел винт будет удобнее. Гайка и шплинт всегда норовят потеряться, а отыскать их в грязной луже практически нереально. Так стоит ли дальше говорить о необходимости комплектации Вашего внедорожника таким простым, недорогим и эффективным приспособлением?

Как выбрать шакл для буксировки внедорожника?

Форма шакла

По своей форме шаклы бывают D-образные (иногда их называют U-образные или прямые) и омега-образные, по форме напоминающие греческую букву Ω. Для внедорожников мы рекомендуем использовать именно омега-образные шаклы. Благодаря своему строению они значительно удобнее в эксплуатации.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Например, коразащитная стропа проденется значительно быстрее и правильнее в омега образный шакл чем в прямой. Также, в омега образный шакл проходит носик реечного домкрата, что позволяет поднимать внедорожник прямо за шакл. Это значительно удобнее и надёжнее, нежели классический вариант «под низ силового бампера».

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Прямой шакл, или D-образный, будет удобен лишь при зацепе за крюк лебёдки, когда выполняется лебежение через блок.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Нагрузка на шакл

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Максимальная нагрузка которую может выдержать шакл вычисляется исходя из коэффициента запаса прочности. У качественных изделий он составляет 6:1. То есть, у шакла с WLL 3.25 тонны, максимальная нагрузка составит 19,5 тонн! Это часто сбивает с толку автовладельцев, которые хотят купить шаклы с запасом по прочности, и выбирают например для легковой машины шаклы с WLL 4.75 тонны. Прочность лишней не бывает, но тут есть другая проблема.

Толщина шакла и запорного винта

Толщину шакла обозначают в дюймах, а точнее, в долях дюйма. Самые распространённые размеры 5/8″ и 3/4″. Опять же, маркировка строительная. Автомобильные маркетологи уже давно придумали бы что-то более «продающее», но пока что всё всех устраивает. Главное запомнить что 5/8 это меньше чем 3/4. Если перевести в мм, то шакл 5/8″ будет примерно 16 мм толщиной, а 3/4″ около 19 мм.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Можно предположить что и толщина запорного винта будет соответствовать толщине шакла. Однако, изучив тех характеристики и произведя собственные замеры, мы выяснили что эти значения отличаются. Так, у шаклов ТМ Takelag толщина запорного пальца составляет:

Вероятнее всего это связано со слоем краски на запорном винте, тогда как поверхность самого шакла оцинкованная.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Несколько слов о софт-шаклах

Появление этих изделий вызвано необходимостью обеспечить безопасность при буксировке. Часто во время рывка, от машины отрываются буксировочные проушины, которые вместе с шаклом улетают по непредсказуемой траектории с огромной скоростью. Хорошо если на пути такого снаряда никого и ничего не окажется. Но к несчастью, история помнит очень печальные случаи когда в результате обрыва проушины гибли люди.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Софт шакл немного снимает риск. Но нужно понимать, что буксировочные проушины всё равно металлические, и 100% гарантии безопасности добиться не получится. В остальном, у софт шаклов есть преимущества. Они лёгкие и прочные, легко фиксируются на проушинах и стропах. Правда стоимость этих изделий значительно выше чем у металлических аналогов. Особенно это проявляется у фирменных моделей от ARB или Samson.

Для буксировки легковых автомобилей мы рекомендуем применять 2 тонные шаклы. Их прочность вполне достаточна даже для рывковой буксировки, а толщина запорного винта подойдёт практически к любой проушине.

Для кроссоверов и лёгких внедорожников ( Suzuki Jimny, Нива) вполне подойдут шаклы 3,25 тонны, а для тяжёлых подготовленных вездеходов можно использовать модели 4,75 тонны.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

При чём, для владельцев подготовленных внедорожников, мы рекомендуем иметь в запасе все основные модели шаклов. Ведь именно такие машины чаще всего приходят на помощь застрявшим в снегу или грязи менее подготовленным транспортным средствам. И как показывает практика, в комплектацию застрявшего автомобиля почти никогда не входит буксировочный трос и, тем более шаклы.

В заключение

Источник

Как выбрать шакл для внедорожника?

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильныйТем, кто часто отправляется в поездки по бездорожью, стоит иметь в запасе шакл – крепежную скобу, выполняющую соединение:

Шакл идет в ход, если нужно выбраться из глубокой грязи, когда машина застряла и буксует. В арсенале водителя должно быть как минимум два таких изделия.

В продаже есть много разновидностей шаклов, но информации о них мало. Мы решили ответить на вопрос о том, как выбрать подходящую скобу.

Основные виды шаклов

Первое, что нужно учесть, – это тип строения скобы. Всего их три:

Что нужно учитывать при выборе?

Изделия изготавливаются из нержавеющей стали. Чтобы защитить их от коррозии и увеличить износостойкость, используют два метода.

Продукция без покрытия практически не встречается в продаже.

Для металлических скоб важен диаметр проушины. При покупке сразу подумайте, какой трос будет вставляться внутрь. Лучше, если он не будет деформироваться в процессе использования. Если вы работаете с толстыми, широкими стропами, предпочтительнее омегаобразные шаклы.

При заказе нужно учитывать разрывную нагрузку – предел, при котором металл теряет свою прочность. Лучше покупать с запасом, то есть те изделия, которые выдерживают нагрузку не менее пяти тонн. Многое зависит и от габаритов и веса вашего авто – ориентируйтесь на них при подборе.

Важно осмотреть и сам шакл. Вот несколько важных советов по подбору:

Мы рекомендуем заказать как минимум два шакла. Это позволяет не только получить запас, но и возможность использования с разными тросами и буксировочными проушинами.

Источник

Буксировка. Часть 2 Шаклы.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Не особо мне нравится это непонятное слово — «шакл», но оно короче, чем «такелажная скоба».
Крюки, которых у меня после порванных тросов осталось в избытке, для нового троса я не рассматривал, так как насмотрелся на разогнутые, с рваными проушинами и прочими проблемами. Вариант надёжного крепления это безусловно такелажная скоба. На рынке их много разных. Новых китайских, старых советских и непонятные б/у. За пару походов на рынок и ковыряясь в кладовке я насобирал их какое-то количество, так и не определившись, какие лучше. Это шаклы самой разной формы, размера, с винтовым пальцем, нашёлся даже военный с подпружиненным пальцем на тросике.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Шаклы бывают прямые и Омега-образные. Последние считаются лучшим вариантом. Но на самом деле они лучше только если тянуть в бок/разные стороны, не прямо, за счёт своей округлой формы. Стандартная скоба имеет закручивающийся палец. Этот палец рекомендуют не докручивать на полоборота, что бы при нагрузке палец не заклинило в скобе. Но если его не закручивать, то есть вероятность пальцу выкрутиться, подумалось мне. Время есть и я решил пару шаклов модернизировать. Сделать вместо винтового пальца вкладной с фиксацией пружинным шплинтом. Раскручиваться там нечему а за счёт хорошего пальца разорвать его практически не реально.
Вот отличный импортный омего-образный шакл, уже повидавший виды, но вполне работоспособный. Он имеет диаметр пальца в 16мм.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

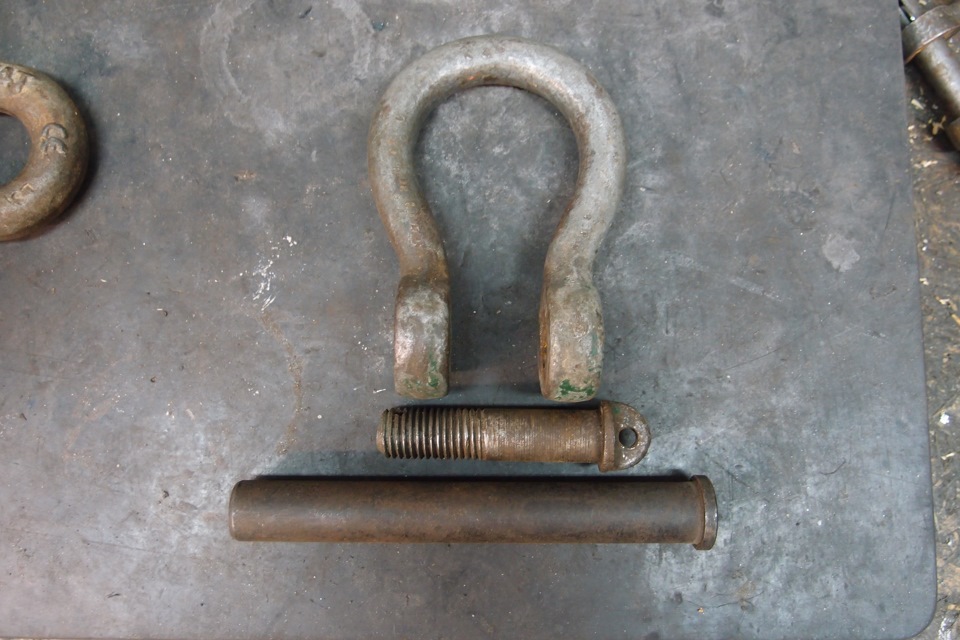

Нахожу в закромах термоупрочнённый палец диаметром 18 мм.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

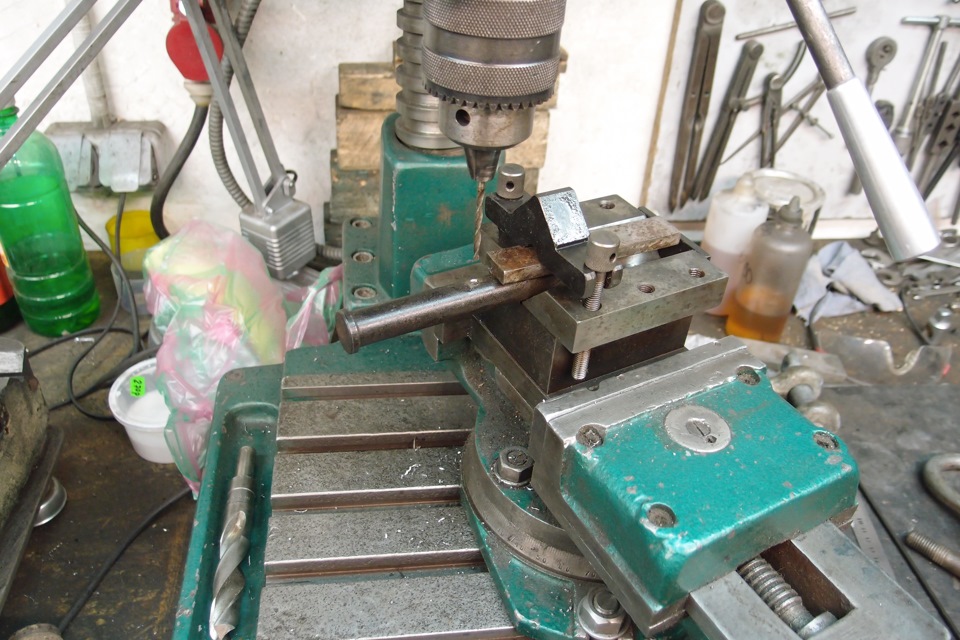

Сначала попробовал просверлить отверстие в пальце под шплинт. А вдруг не получится? Что бы шакл зазря не портить. Получилось.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

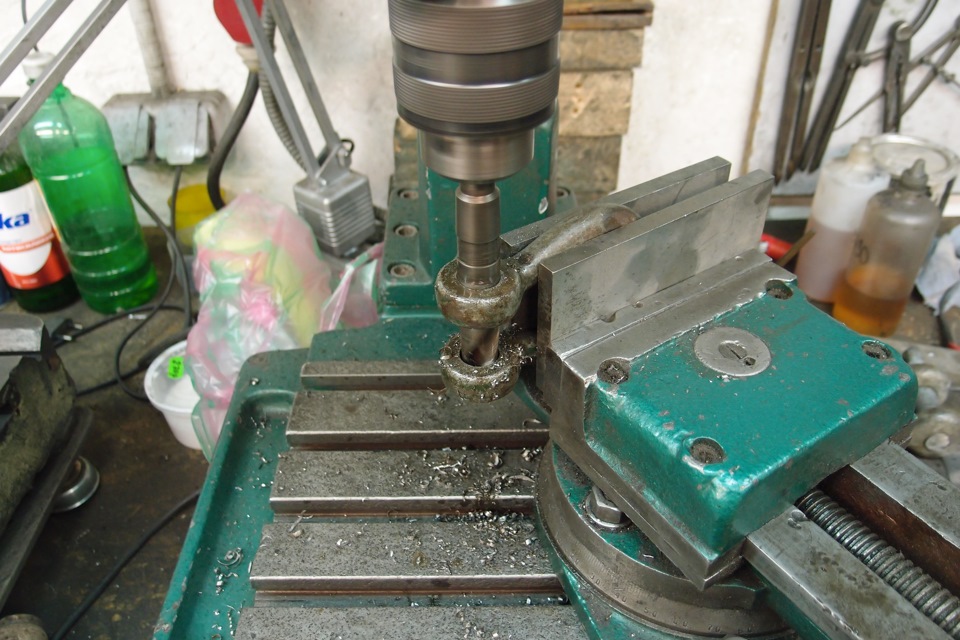

Рассверливаю скобу на диаметр 18,5 мм. Это самое большое сверло из классических, что могу вставить в сверлилку. Диаметр с запасом на возможную деформацию при его эксплуатации.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Обрезаю палец в размер.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Потом я его покрасил, но фото почему-то не сделал, готовый увидите дальше. ))
Аналогично переделал другой шакл. Он помощнее. Палец там 20 мм, но от какой-то советской скобы. Нашёл ещё один калёный палец в 20 мм толщиной. Не зря я когда-то собирал разные железки. Рука не повернулась выкинуть, а сейчас пригодились. Все то же самое. Сверлю палец. Рассверливаю скобу со стороны резьбы, т.к. старый и новый палец одного диаметра. Рассверливал уже ступенчатым сверлом, т.к. обычных такого диаметра под этот станок нет.

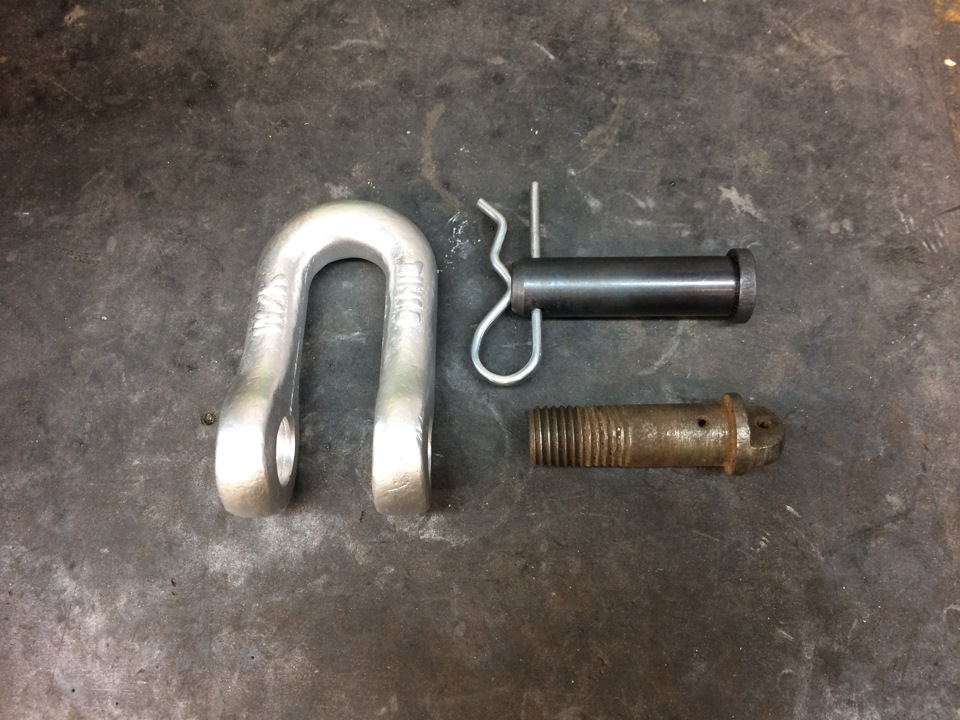

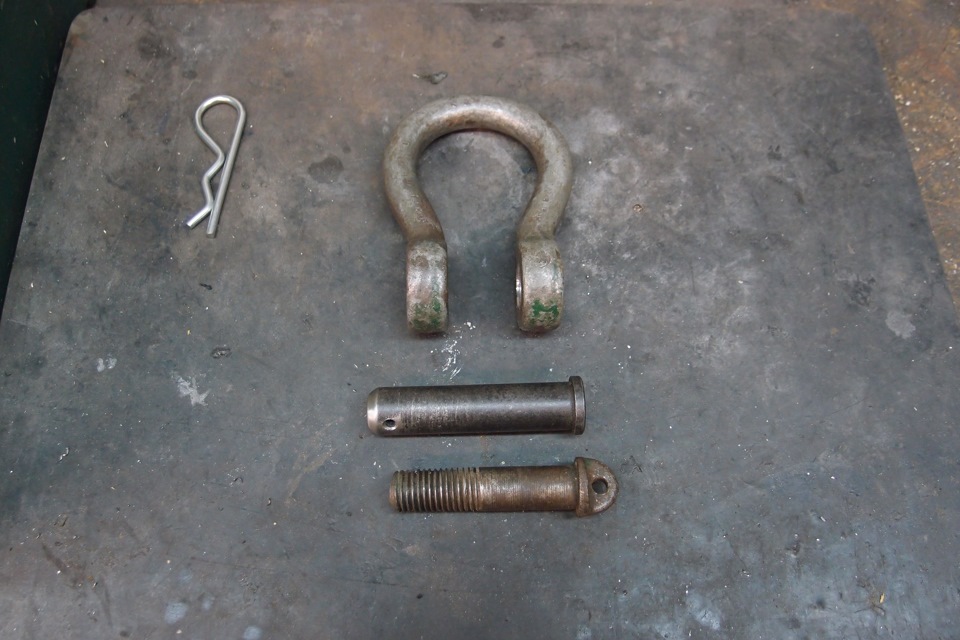

Покрашенная скоба, старый и новый пальцы.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

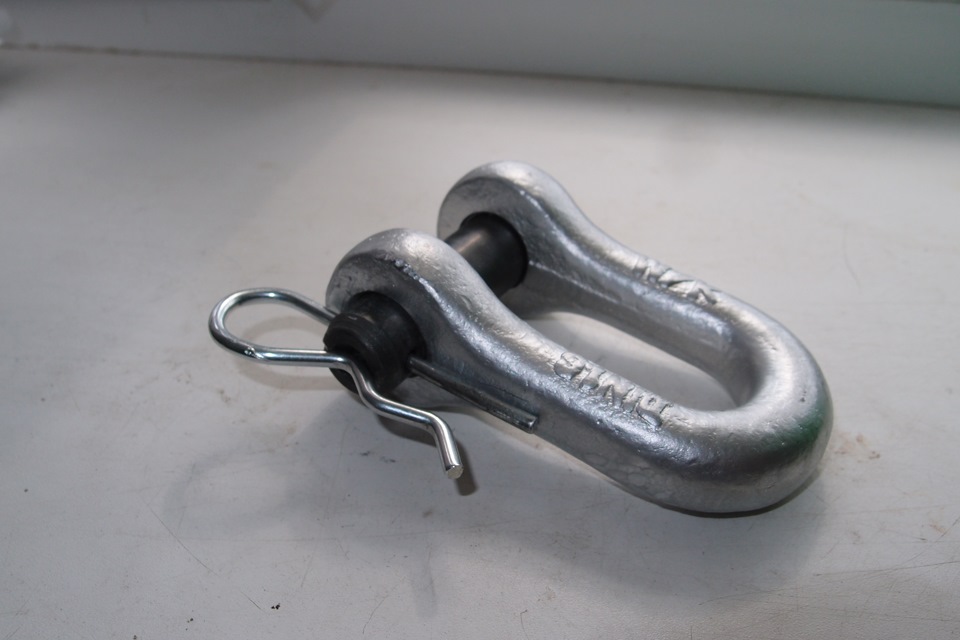

Шплинт в дежурном положении. Места занимает мало, снимается легко.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

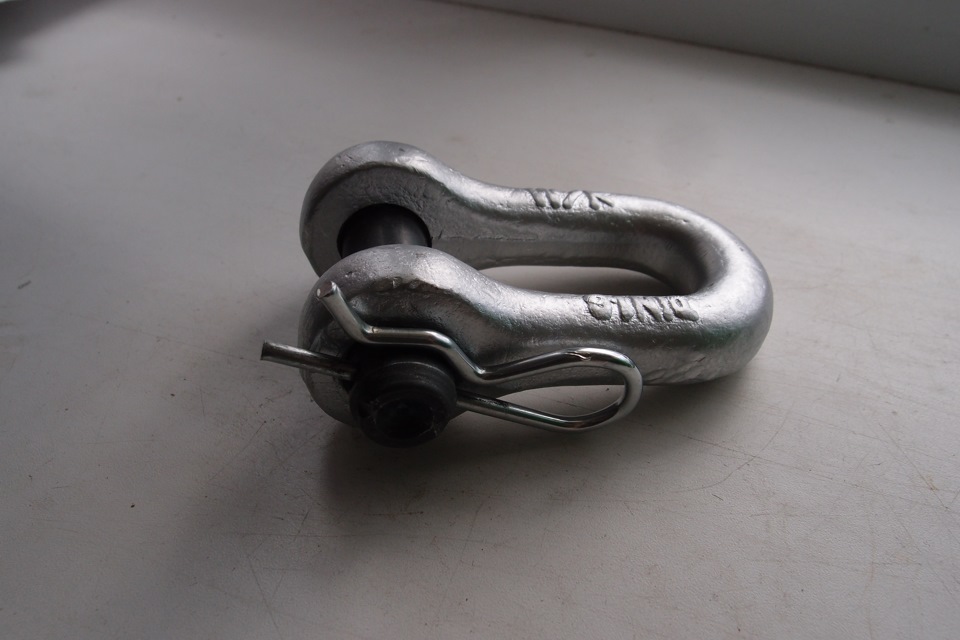

Шплинт в рабочем положении. Снять уже можно только с заметным усилием.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Нашел большой шакл с пальцем 20 мм. Такой здоровый потому, что я надеваю его на фаркоп. Идея давнишняя и многократно проверенная временем. Так таскать (лично мне) проще и нагрузка на лонжероны для Астры равномернее. Плюс трос не цепляется за задний бампер, как при креплении за стандартное буксировочное ухо. Изолента — чтобы не бряцал по крюку фаркопа, краску не обдирал. ) В шакле просверлил отверстие вдоль скобы, под пружинный шплинт. Что бы можно было на расслабленном пальце зафиксировать его шплинтом. При его размерах я очень сомневаюсь, что я его сильно ослабил.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Прицепом нашёл приличный большой крюк, в запас. Что бы можно было зацепиться там, где шакл не подлезет. Постоянно им пользоваться не собираюсь, но вдруг? Вообще все шаклы, что оставил с большим запасом по прочности. Для Астры он явно избыточен, но зато я не буду переживать, что мне в заднее стекло прилетит разогнутый/разорванный шакл или крюк. При прочих равных условиях всегда лучше использовать такелаж, что массивнее, но иногда тяжело подлезть в проушины на некоторых авто. Такое многообразие в том числе и для этого. Ну заодно можно и несколько тросов соединить, много разных вариантов. ))

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Ну и конечно я сшил из всё той же дерюги, что и сумку в нишу запаски дом для своего такелажного набора.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

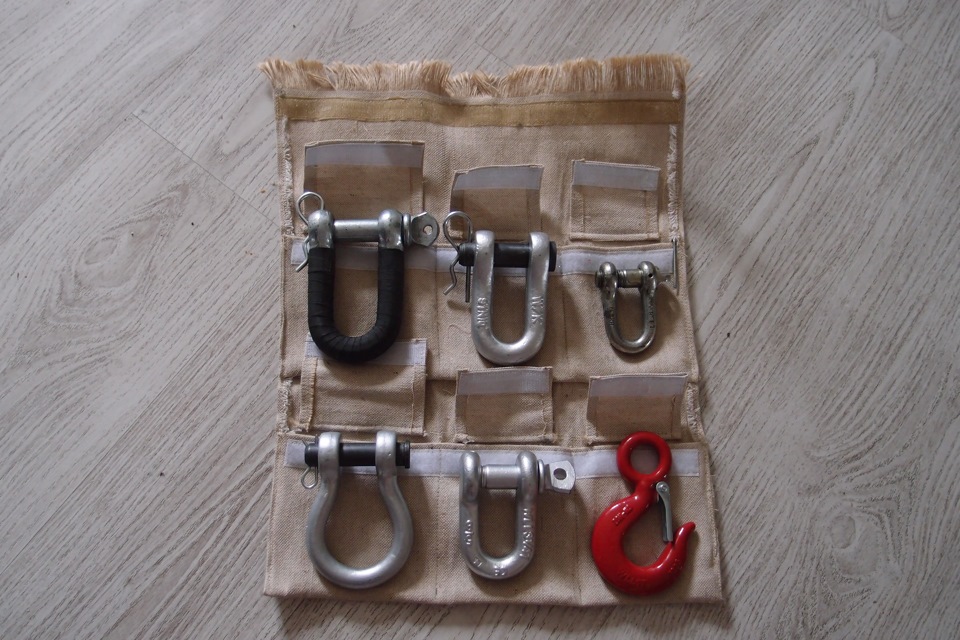

Каждый в своём отделении )))

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Сумку можно сложить намного компактнее.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

В жизни это совсем небольшой свёрток, который будет лежать в сумке в запаске, а трос идеально помещается вокруг запасного колеса в нише.

Источник

Военный шакл — самый лучший в мире.

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Давно хотел показать, и вот наконец-то сделаю это.
Одним из самых небольших, но очень полезных аксессуаров джипера является шакл.

Обычно он выглядит вот так:

Что такое шакл автомобильный. Смотреть фото Что такое шакл автомобильный. Смотреть картинку Что такое шакл автомобильный. Картинка про Что такое шакл автомобильный. Фото Что такое шакл автомобильный

Это омега-образный шакл, весьма распространенный по всему миру джиперов. Он бывает разных размеров и под разную нагрузку. Хочу обратить внимание, что правильный шакл всегда содержит обозначение предельной нагрузки, на которую он рассчитан. Если обозначения нет — есть большая вероятность что у вас в руках так называемый «из хозмага» — чаще всего китайская фигня, предназначенная для людей, кому жизнь не мила. Не стоит его даже брать с собою в дорогу.

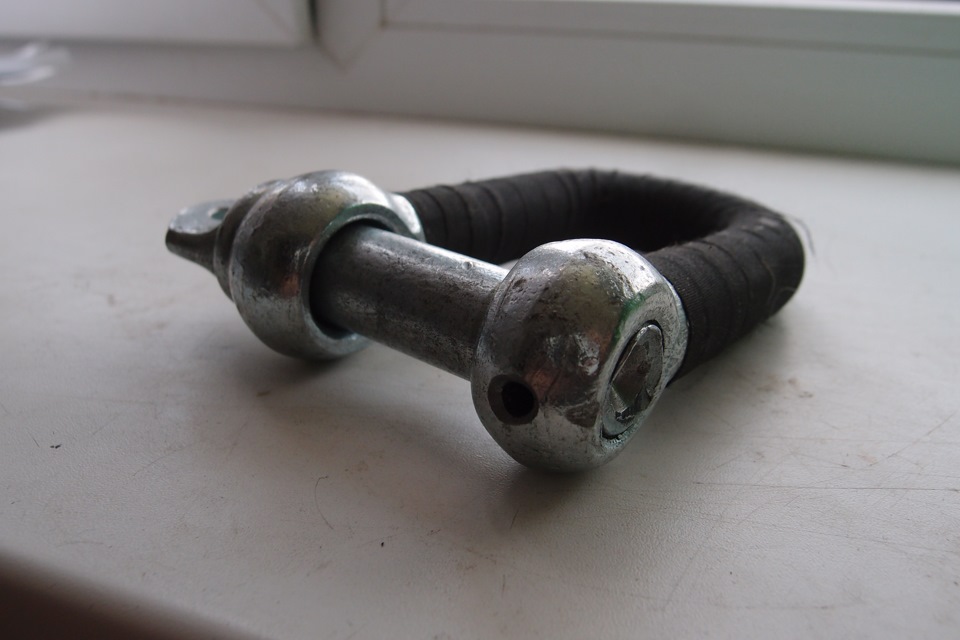

А вот тот шакл, который я и многие мои коллеги не променяют даже на три-четыре-пять омегообразных:

Этот шакл — просто легенда. Во сколько раз кевларовый трос удобнее стального, так и военный шакл настолько же удобнее шакла с пальцем на резьбе.

Источник — Советская Армия. Иногда его называли танковым шаклом, но у танкистов таких не обнаружено. Иногда ссылались на артилеристов или связистов… Но найти и там не удалось.

Может кто опознает данное изделие и подскажет где искать его запасы?

UPD: коллега сказал: «Такие шкалы применяются в транспортной авиации»
Продолжение темы: Военный шакл (а шаклы как птицы, летят и летят…)

Источник
