Рычаг передней подвески: что это, поломки
В конструкции автомобиля есть исполнительные звенья, а есть промежуточные. Рычаг передней подвески — это соединительное звено между кузовом и подвески автомобиля. Конечно, рычаги подвески выполняют еще важную функцию — регулировка крена (наклона) кузова на поворотах.
По конструкции рычаг передней подвески — это жесткая металлическая штанга определенной формы. Чтобы она выдерживала большие нагрузки и имела еще запас прочности, на рычагах делают специальные ребра жесткости.
Функции рычагов передней подвески
Сейчас конструкции подвесок представляют собой сложные механизмы из нескольких деталей, взаимодействующих между собой.
Функции рычагов подвески
Рычаг подвески — один из элементов многорычажной системы. Есть такие виды узлов:
Подрамник
Это жесткое основание с множеством отверстиями под крепление. На него крепятся поперечные штанги.
Продольный рычаг
Он служит для удерживания колеса при движении автомобиля вперед и назад. Соединяется к ступичной опоре и к кузову авто.
Поперечный рычаг
Поперечные рычаги обеспечивают небольшое движение кузова по горизонтали при резких движения, отвечают за крен (наклон) и за не опрокидывание машины.
Классификация рычагов по расположению:
Классификация по соединению:
Функции подвески:
Правил эксплуатации и насколько можно нагружать подвеску
Если не превышать допустимую нагрузку на узел в сборе или отдельные элементы, подвеска служит очень долго.
Если, к примеру, сайлентблок изношен и его давно уже надо было менять, или амортизаторы отслужили свое, то при попадании на яму на скорости, может поломаться или треснуть рычаг передней подвески.

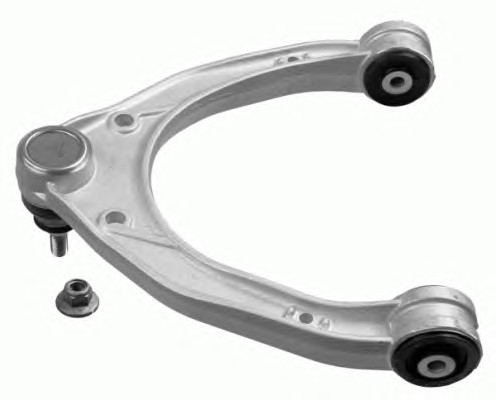

В современных легковых машинах устанавливают два варианта рычагов: из стали и из легкого сплава.
Вот как выглядят стальные и легкосплавные рычаги.
У легкосплавных рычагов подвески ресурс меньше, чем у стальных. Но, они облегчают вес машины.
Виды неисправностей рычагов
В основном, возникают такие неполадки:
Вот так может погнуться нижний рычаг передней подвески.
При неравномерном износе протекторов резины, возможно надо просто съездить в сервис на развал-схождение.
Сайлентблоки
Сайлентблоки — это металлорезиновое изделие, обеспечивающие снижение вибраций, плотность соединения и передачи энергии без люфта.
Если сайленблоки изношены, то водитель, как правило, чувствует, что что-то в подвеске надо менять. Их ресурс большой, они могут ходить до 200 км пробега. При осмотре на ощупь, если резина уже очень мягкая и потрескавшаяся, то ее надо менять.
Видео
Из этого видео вы узнаете, что такое сайлентблок, для чего он нужен.
Три Д анимация устройства автомобиля. Очень полезно для новичков.
Рычаг подвески автомобиля: что это, как работает
В момент передвижения по различным дорожным покрытиям автомобильная рама подвергается воздействию амплитудных колебаний, которые гасятся за счет амортизаторов, и такой соединительной части подвески, как рычаг.
Ходовую машины можно смело считать самой важной частью каждого транспортного средства, поспорить с ней может только двигатель, без которого авто попросту не поедет. Множество вопросов возникает при знакомстве с такой составляющей конструкции, как рычаг подвески автомобиля. Не будет лишним разобрать, что собой представляет деталь, какие функции выполняет и возможно ли ее отремонтировать при возникновении поломки.
Рычаг передней подвески: что это
Неотъемлемая составляющая каждого ТС является соединительным звеном между кузовом машины и подвеской, деталь предназначена для регулировки возможных кренов автомобиля в движении. Визуально конструкция выглядит как довольно жесткая штанга из металла, имеющая своеобразную форму. На теле есть специальные ребра жесткости, которые предназначены для того, чтобы рычаг мог выдерживать существенные нагрузки при значительных наклонах авто и обладал высокими показателями прочности.
Назначение рычага подвески
Деталь входит в состав многорычажной системы, которая состоит из нескольких видов узлов. Если рычаг подвески машины находится в исправном состоянии, то водитель может не беспокоиться о том, что его ТС будет четко удерживать заданный курс, а при наезде на препятствие или склоны дороги эти нюансы будут нивелироваться деталью, не создавая значительных нагрузок на раму кузова и неподвижные оси колес.
Как работает рычаг передней подвески
В момент передвижения по различным дорожным покрытиям автомобильная рама подвергается воздействию амплитудных колебаний, которые гасятся за счет амортизаторов, и такой соединительной части подвески, как рычаг.
Комплект передних рычагов
Неисправная составляющая приведет к возникновению таких неприятных последствий:
Как восстановить рычаги после поломки
Столкнувшись с ремонтом детали в Москве или любом другом городе, автовладелец услышит от механиков, что поломки зачастую происходят по причине чрезмерно длительной или неаккуратной эксплуатации. Ведь деталь создается из высокопрочных материалов, чтобы она могла выдержать существенные нагрузки. В зависимости от типа поломки мастер может предложить заварить проблемный участок или заменить комплектующие расходники, такие как резиновые прокладки и прочее.
Подвеска автомобиля устройство, виды
Чтобы начать говорить о подвеске, нужно сначала разобраться с тем, что именно называют подвеской, а главное, какие требования к ней предъявляют.
Подвеской в автомобиле называют совокупность устройств и механизмов, благодаря которым обеспечивается упругая связь между всей несущей системой и колесами автомобиля (мостами), уменьшение
динамических нагрузок, которые приходятся на колеса транспорта и всю несущую систему, включая затухание их колебаний. Кроме того подвеска регулирует положения кузова Вашего транспортного средства во время движения. Подвеска, которая является, по сути, промежуточным звеном между дорогой и кузовом автомобиля, должна быть легкой, а также обеспечивать комфортное и безопасное передвижение. Что бы этого достичь, нужна высокая информативность не только рулевого, а и всего комплекса управления, а так же точная кинематика колес, и хорошая изоляция кузова автомобиля от шума дороги и шума от покачивания радиальных шин, особенно в случае низкопрофильности. Кроме того, нужно не забывать, что силы, возникающие в результате контакта колес с дорогой, подвеска передает на кузов, поэтому она обязана быть достаточно прочной и долговечной. Используемые шарниры должны быть мало податливыми, легко поворачиваться, и обеспечивать всему кузову надежную шумоизоляцию. Рычаги подвески должны передавать возникающие силы почти во всех возможных направлениях, в том числе тормозные и тяговые моменты, и при этом должны быть не очень тяжелыми.
При эффективном использовании материалов упругие элементы конструкции должны быть как можно компактнее, проще, и обеспечивать достаточный ход подвески.
Перечислим основные требования, которые предъявляют к подвеске:
1. характеристика упругости подвески обязательно должна обеспечивать отсутствие ударов во время хода, достаточно высокий уровень плавности хода, кроме того противодействовать «клевкам» во время торможения и в момент разгона автомобиля;
2. кинематическая система автомобиля должна обеспечить благоприятные условия для небольших изменений колеи и углов установки колес, так же соответствие колесной кинематики и рулевого привода, что позволит исключить лишнее движение управляемых колес, вокруг оси своего поворота;
3. надежная передача продольных и поперечных моментов и усилий от колес кузову или раме;
4. небольшая масса всех без исключения частей подвески, в особенности ее неподрессоренных частей;
5. оптимальный уровень затухания колебаний, как колес автомобиля, так и кузова в целом;
6. достаточная долговечность и прочность всех деталей подвески, а особенно ее упругих элементов, которые относятся к тем частям подвески, которые несут наибольшую нагрузку.
Подвесок существует много, и всех их можно классифицировать по таким характеристикам как тип направляющего аппарата (зависимые и независимые), а также тип ее упругих элементов (рессорные, торсионные, пружинные, пневматические и т.д.). Каждому типу подвески характерны как плюсы, так и минусы.
Зависимая подвеска стоит куда меньше, проще, у нее постоянная колея, однако ее балка является не подрессоренной, в связи с этим данную подвеску нельзя назвать легкой. Кроме того, при обратных ходах левого и правого колес одной оси, можно наблюдать их значительный наклон, вследствие, чего появляется эффект автоколебания колес, который еще называют «эффектом шимми». Независимым типам подвесок свойственно намного больше преимуществ, и именно поэтому в современном мире их можно встретить куда чаще. Их различия кроются в количестве рычагов: однорычажные, двухрычажные, многорычажные и свечные. А также в расположении плоскости качения колес подвеска может быть продольной, поперечной, диагональной, а так же на косых рычагах.
Кроме того необходимо выделить в отдельный класс еще так называемую полузависимую подвеску. Более точным ее названием является: подвеска с закручивающейся балкой. Как правило, это задняя подвеска, которая характерна переднеприводным автомобилям. В качестве примера можно взять всю подобную продукцию АвтоВАЗа.
Подробнее охарактеризуем два основных типа передних подвесок, которые используются в автомобилях отечественного производителя.
Подвеска типа «МакФерсон». Впервые такую подвеску применили в 1965 году на автомобилях «Пежо-204», через год ее начали ставить на автомобили марки Форд, а в 1969 году на модели «Фиат-128». Более активно эту подвеску начали использовать в начале 70-х годов.
Сейчас практически все новые автомобили с передним приводом оснащены такой подвеской. Благодаря некоторым своим преимуществам она смогла занять достойное место и в автомобилях с другим типом привода. Небольшие затраты на изготовление, малый объем занимаемого пространства (что давало большее пространство под капотом и, как следствие, возможность использовать двигатель большего объема), возможность произведения больших ходов подвески, достаточно большое расстояние по высоте между опорными узлами, которое позволяет определить образование меньших по величине сил в местах крепления к кузову, являются, основными преимуществами и причиной того, что большая часть крупносерийных автомобилей, которые появляются в последнее время, имеют на переднем мосту такую подвеску. К недостаткам этой подвески можно отнести чуть худшие параметры кинематики, чем у подвески на двойных поперечных рычагах, слишком длинные рулевые тяги при наличии верхнего расположения рулевого реечного механизма, немного большие сложности, связанные с обеспечением шумо- и виброизоляции, меньшая компенсация продольного крена во время торможения, и большие изнашивающие нагрузки, которые возникают между направляющей и штоком.
Подвеска с двойными поперечными рычагами. В механизме данной подвески имеются два поперечных рычага, у которых на раме или кузове есть поворотные опоры. Наружные концы рычагов — если это передняя подвеска — соединяются шаровыми шарнирами с кулаком или поворотной цапфой.
Чем больше будет расстояние между осевыми рычагами, тем меньше будут силы, которые действуют в рычагах и их опорах, то есть точнее кинематика и меньше податливость всех деталей и подвески. Главным плюсом подвески на двойных осевых рычагах являются ее кинематические свойства: двустороннее расположение рычагов позволяет определить высоту, продольного, и центра поперечного крена.
Помимо того, за счет разной длины нижнего и верхнего рычагов, возможно, оказывать влияние на перемещения колес автомобиля, относительно углов, при ходах отбоя и сжатия, т. е. на изменение развала колес и, и вместе с этим, на изменение самой колеи. В случае с более короткими верхними рычагами при ходе отбоя наклоняются в сторону положительного развала, а при ходе сжатия – по направлению отрицательного. Это помогает противодействовать изменению развала, который обусловлен креном кузова на бок. Кроме того, меняя угол плоскости колебания нижнего рычага относительно верхнего, можно добиться, так называемого, антиклевковкового эффекта.
Чаще всего оценивая подвеску автомобиля, обязательно обращайте внимание на комфортность, устойчивость и управляемость. Большей части водителей вообще не важно, какая подвеска стоит на их автомобилях, количество на ней рычагов, и тем более не важно, на какой оси находится центр крена кузова.
7. Передние Рычаги Подвески
Прежде чем обваривать каркас, нужно изготовить рычаги подвески и потом их примерить, чтобы не было проблем с соединением деталей. Погрешности при измерении, погрешность оснастки и деформация при сварке оканчиваются тем, что изготовленные детали уже не соединить между собой! Поэтому, это все нужно учитывать и делать «стык в стык»!
Рычаги подвески автомобиля, помимо своей функции амортизации, должны еще обеспечивать точное расположение колес, их схода и развала. Иначе автомобиль криво поедет! Конечно, при постройке багги, которая будет ездить по песку и грязи, погрешности не страшны, а вот если вы собрались строить трековый спорткар, то тут все погрешности будут мешать управлению автомобиля на большой скорости!
Видов подвески большое множество. В основном, спереди в багги используют двойные «А-образные» рычаги, которые идут практически из самой середины рамы (спереди). Длина рычага и центральное крепление позволяют увеличить ход подвески. Какую выбрать, схему расположения передних рычагов? И на какие критерии стоит обратить внимание? Давайте посмотрим.
Передние рычаги для багги можно разделить на две группы по углу Кастора. Угол Кастора нужен, чтобы автомобиль ехал ровно прямо! Его главная задача — автоматическое выравнивание колес после поворота! У легковых автомобилей эта величина составляет 1-5 градусов! Для багги или внедорожника лучше выбрать от 10-15 градусов! Конструкционные решения по углу Кастора бывают:
1. С «задранным клювом» — вся конструкция наклонена, точнее задрана, на нужный угол кастора. Это самый простой способ.
2. Со «смещением крепления кулака» — можно сместить продольно верхний рычаг, либо просто сместить крепление одного из рычагов так, чтобы кулак наклонился на нужный угол Кастора. Тут, возможно, придется прибегнуть к наклону амортизатора.
По продольному креплению рычагов:
1. С параллельным креплением рычагов.
2. Крепление рычагов на «конус».
Точно сказать не могу, про преимущества этих двух видов. Можно делать так и так! Но на все современные внедорожники и траки ставят второй вариант! Если вы знаете в чем особенность каждого вида, то пишите в комментариях.
А теперь рассмотрим виды расположения передних рычагов:

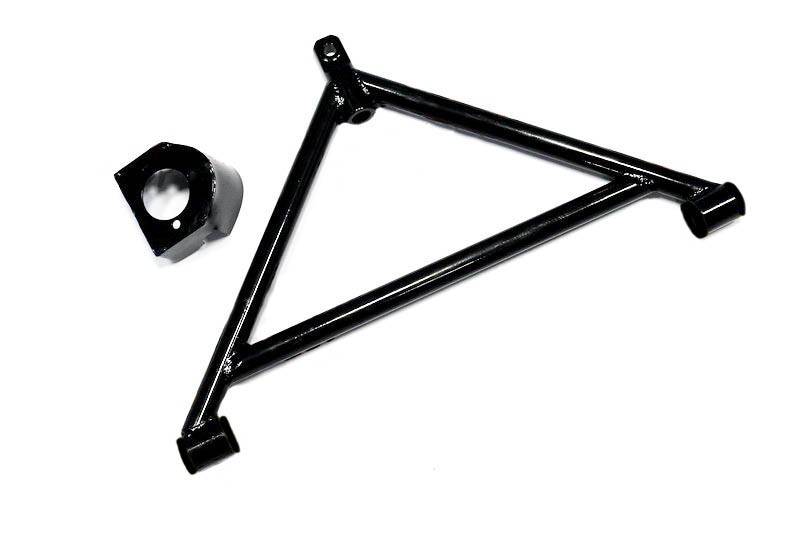

1. Классическая «А-образная» схема
Самая популярная схема подвески. Единственный ее минус – она занимает много места из-за своего крепления! Для классических заднемотрных песочных багги, с длинным «носом».
Лучше всего рычаги располагать на большом расстоянии друг от друга по высоте (H), это уменьшит виляние колеса при его ходе вверх-вниз (сжатия – отбоя). Колесо в максимально нижнем и верхнем положении должно отклоняться как на рисунке ниже. Это нужно для того, чтобы при езде по ухабам или прыжке на багги все удары неровностей шли на протектор колеса, но не в бок!
2. Со смещением верхнего рычага
Такую используют на «трофи траках» и «преранерах», для большей компактности, т.к. у этих машин двигатель расположен спереди (часть под капотом и часть в салоне). Мотор заходит практически на нижний рычаг. Верхний рычаг огибает амортизатор, для того чтобы кулак был под наклоном из-за угла Кастора!
3. Со смещением верхнего рычага и с задранным «клювом»
Практически, как и у предыдущего, только чтобы не огибать амортизатор (не гнуть трубу), просто задран «клюв». Это самая простая схема, с наименьшим количеством элементов, поэтому я ее и выбрал для своего багги!
4. С «отрицательным углом»
Вот как раз такая стоит на «суперлайтах», но мне она показалась слишком сложной в изготовлении. Т.к. тут нужно либо изгибать все трубы, либо сварить конструкционные рычаги как в оригинале!
Можно не напрягаться и упростить себе жизнь и сделать однорычажную подвеску. Такая конструкция тоже имеет право на жизнь. Очень хорошо подходит к небольшим багги с широкими колесами. Она есть в конструкции багги «Пиранья».
Многие скажут, что однорычажная – это «макферсон». Но делать подвеску на багги из «макферсонов» — это лютый колхоз!
Какие еще встречаются виды подвесок в «баггиобразных»? На самом деле самой настоящей классической передней подвеской для багги является торсионная от «жука» (в нашем случае ее можно встретить на запорожце). Она очень элементарна в компоновке автомобиля, а вот сделать ее в гараже, задача не простая, только под заказ!
«Twin i-Beam» (переводится как сдвоенная балка) или X-образная позволяет сделать самый максимальный ход подвески. У этих машин ход колеса практически равен одному метру. Это однорычажная подвеска, но достаточно очень навороченная, одна рулевая рейка чего стоит.
Если вы знаете еще какие-нибудь интересные виды подвесок, в частности для внедорожников и багги, то напишите о них в комментариях!
Ну а теперь, вернемся к процессу изготовления рычагов. Рычаги на моей багги из труб 38×3 (б/ш х/д Ст20). Чтобы изготовить их «стык в стык» спроектировал позиционеры к своему раскладному сварочному столику.
В трубы воткнуты адаптеры для крепления шарнирных наконечников. Внутри поверхность труб неровная и их фактически размер меньше чем 32 (38-2×3), около 31,5. Объяснил токарям что адаптеры должны входить в трубу с зазором, оставив им обрезки труб! Некоторые трубы внутри все равно пришлось расточить с помощью шарошек (насадки на дрель).
Согнул, отрезал, отторцевал, собрал все на столике и сварил.
Разобрал, смазал резьбу внутри, вкрутил наконечники. Рычаги готовы!
Забегая немного вперед, только после покупки амортизаторов, спроектировал их крепление к рычагам, вырезал на лазерной резке и приварил!
Продолжение следует…
Пишем в комментах и ставим лайк — не стесняемся!)
Задавайте глупые вопросы — получайте умные ответы!)
Рычаг подвески и его разновидности
Передаточным звеном между кузовом транспортного средства и колесами служит подвеска. Ей отводится важная роль в обеспечении плавного движения по дороге, хорошей управляемости автомобилем и достаточного комфорта для водителя и пассажиров.
В любой подвеске можно выделить три группы основных конструктивных элементов.
1. Упругие. Они уменьшают воздействие на кузов резких ударов во время движения по дороге, имеющей неровности покрытия. К таким элементам относятся пружины и рессоры.
2. Демпфирующие, или амортизаторы. Они гасят колебания и уменьшают амплитуду раскачиваний, возникающих вследствие применения упругих элементов.
3. Направляющие. Эти элементы определяют возможности и характер движения колес относительно дороги, кузова и друг друга. К ним в первую очередь относятся всевозможные рычаги, о которых и поговорим подробнее в данной статье.
Конструкция

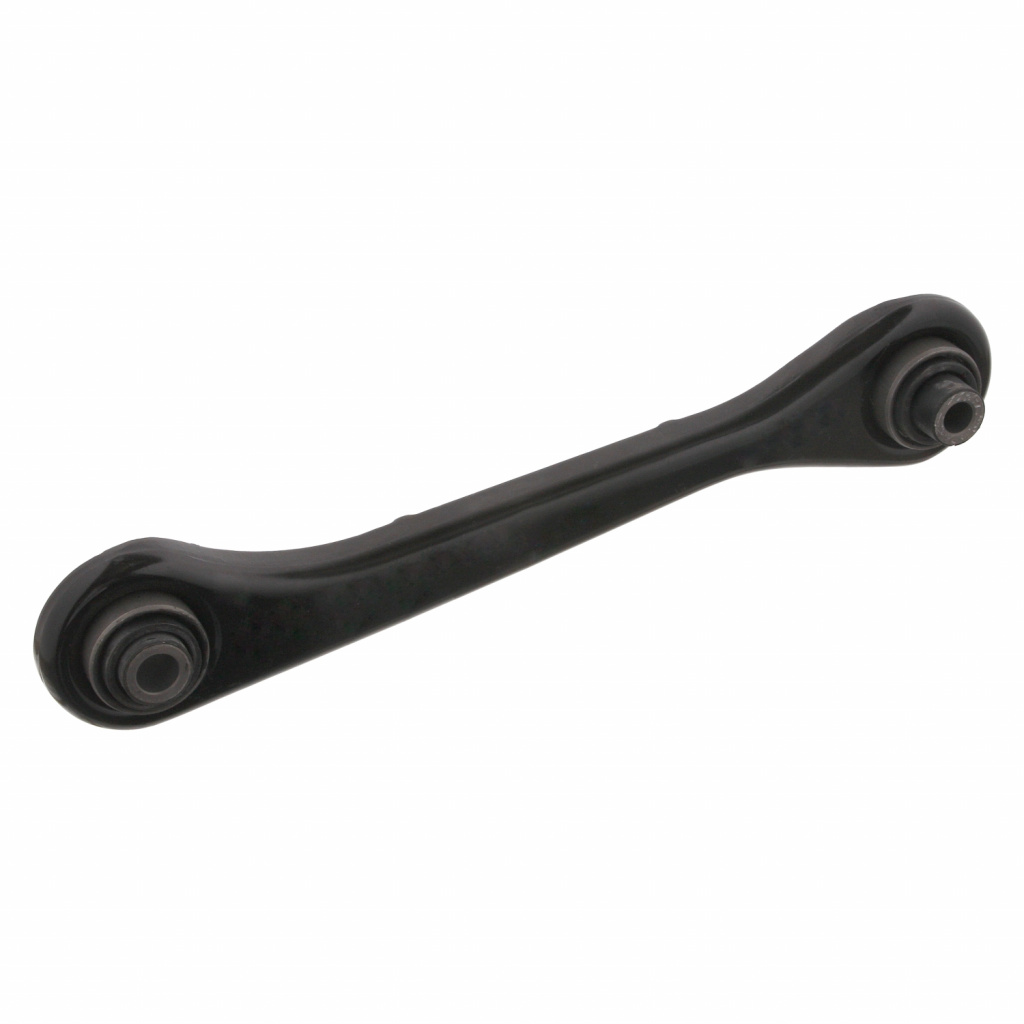

Конструктивное исполнение рычага для современных автомобильных подвесок может довольно сильно отличаться в зависимости от конкретного инженерного решения. В простейшем случае он представляет собой удлиненную деталь с продольными ребрами жесткости.
С одного конца имеется утолщение с посадочным местом, в которое запрессован сайлентблок. Этим концом рычаг крепится к кузову или раме. На другом конце может быть посадочное место для монтажа шаровой опоры. В некоторых случаях шаровая опора закрепляется на рычаге посредством болтов и гаек. В задней многорычажной подвеске возможен вариант с сайлентблоком на обоих концах.
Прежде данная деталь подвески изготавливалась исключительно из стальных швеллеров или квадратных труб. Но в последнее время все чаще применяют легкие сплавы. Хотя прочность такой детали несколько ниже, чем у стальной, зато она не подвержена коррозии. Кроме того, легкосплавные рычаги позволяют снизить общую и, что особенно важно, неподрессоренную массу автомобиля. А это положительно сказывается на плавности хода, управляемости и динамике автомобиля. Кроме того, уменьшение неподрессоренной массы способствует снижению расхода горючего.
Разновидности и назначение
Функциональное назначение рычагов может быть различным в зависимости от того, где они смонтированы.
По занимаемой позиции они могут быть верхними или нижними.
Кроме того, конструктивные отличия имеют детали для передней и задней подвески.
Различают также продольные и поперечные рычаги. Первые расположены по направлению движения автомобиля, вторые — поперек.
Прежде независимые подвески на продольных рычагах устанавливались на задней оси некоторых автомобилей. Ныне продольные рычаги в основном используют в задней многорычажной подвеске переднеприводных машин. Там они помогают удерживать стойки во время разгона или ускорения, препятствуя силам, действующим по оси движения машины. В настоящее время такой тип подвески — самый распространенный на задней оси легковых автомобилей.

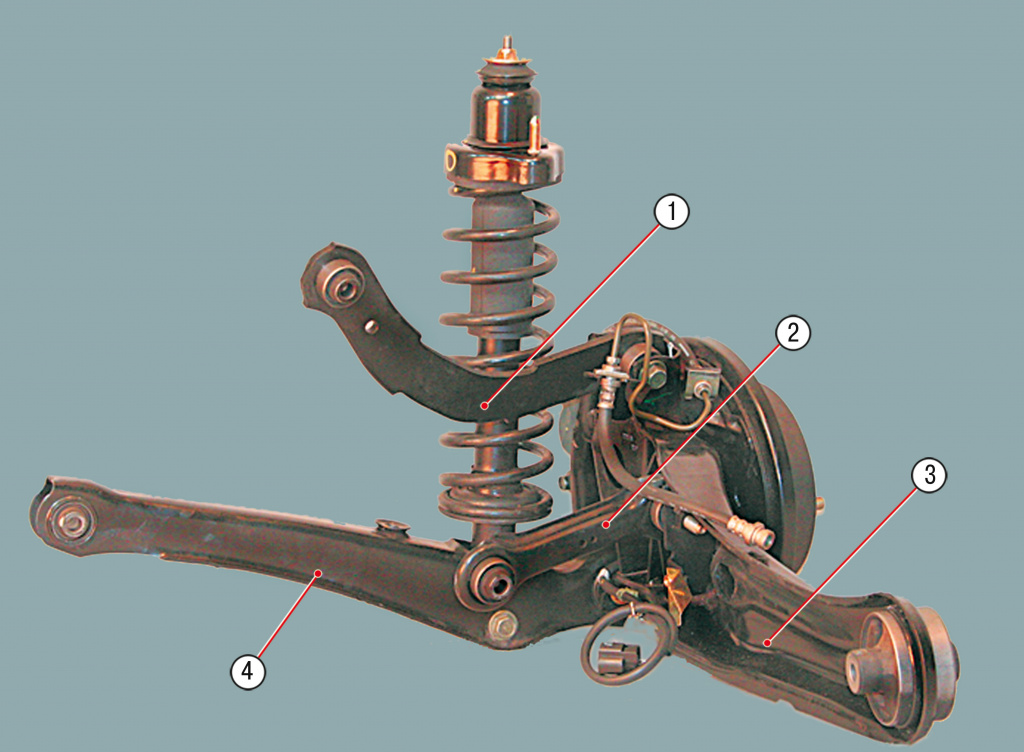

1 и 4 — верхний и нижний поперечный рычаг;
2 — управляющий рычаг;
3 — продольный рычаг
Рычаги могут иметь различное количество точек крепления и отличаться по форме. Кроме прямых с двумя точками крепления, распространенной разновидностью является деталь в виде буквы Н. По сути это два обычных рычага, соединенные перемычкой.
Но, пожалуй, чаще всего можно встретить треугольные.
У них три точки крепления. Нередко они имеют поперечину, отчего их еще называют А-образными.
Треугольный (А-образный) рычаг в передней подвеске двумя точками крепится к кузову или раме, а третьей — к поворотному кулаку. В такой конструкции амортизационная стойка удерживается не только в поперечном направлении, в котором установлен рычаг, но и в продольном. Простота и относительная дешевизна такого исполнения обусловили широкое применение данной конструкции во многих легковых автомобилях в составе подвески МакФерсона.
Независимая подвеска с двумя поперечными рычагами обеспечивает лучшую управляемость, устойчивость в поворотах и в целом повышенный комфорт по сравнению с подвеской МакФерсона. Однако ее разработка и настройка значительно сложнее, здесь не обойтись без компьютерного моделирования. Следовательно, такой вариант подвески оказывается намного дороже, а потому в бюджетных моделях автомобилей его не встретишь. Зато свойства данной подвески весьма востребованы в спортивных и гоночных машинах.
В такой конструкции используются два рычага, которые расположены один над другим. Они оба могут быть треугольными либо один из них треугольный, а другой — простой. Раздвоенная сторона имеет соединение с кузовом, а с другого конца рычаг крепится к поворотной цапфе при помощи шарнира.
Верхний рычаг, как правило, короче нижнего. Такое устройство практически полностью исключает изменение развала из-за крена при прохождении поворота, и таким образом повышает устойчивость автомобиля.

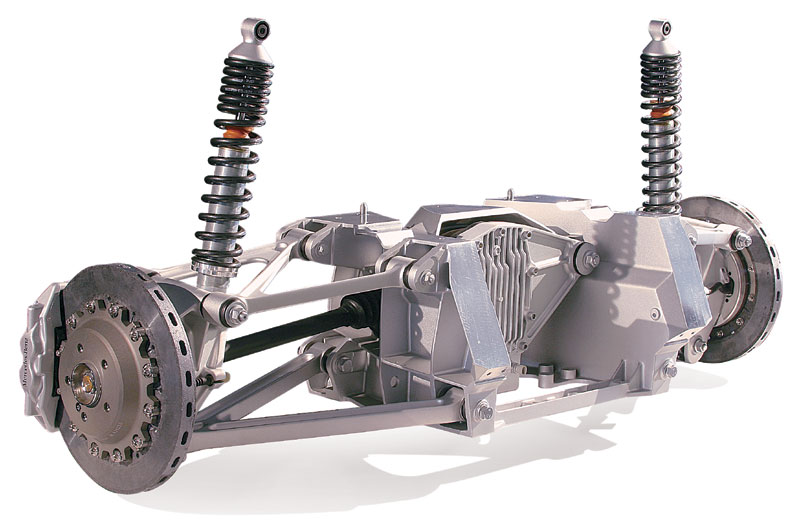

Самой сложной и самой дорогой является многорычажная подвеска. Ее можно рассматривать как развитие двухрычажной подвески, в которой каждый рычаг разделен надвое, а иногда еще добавлен пятый элемент. Такой вариант устанавливают только на моделях представительского класса. Он обеспечивает отличную управляемость автомобилем, максимальный комфорт и высокую степень шумоизоляции. Однако такой подвеске противопоказаны плохие дороги, так как ямы и ухабы легко могут ее повредить, а ремонт обойдется весьма недёшево.
Эксплуатация и замена
Мы уже писали о том, как уберечь подвеску на плохой дороге. Все советы, касающиеся сохранения ресурса подвески в целом, в полной мере относятся и к рычагам.
Их выход из строя возможен в основном по двум причинам — деформация или разлом, например, из-за попадания в яму или в результате аварии, а также коррозия. Причем ржавчина грозит только деталям, изготовленным из стали. Если позаботиться о защите от коррозии, стальные элементы могут прослужить довольно долго. А вот легкосплавные детали более уязвимы к механическому воздействию, нередко их приходится менять одновременно с отработавшими свое сайлент-блоками и шаровыми опорами.
О повреждении рычагов могут говорить следующие косвенные признаки:
машину уводит в сторону при движении по прямой;
виляние вправо-влево при движении на значительной скорости;
неравномерный или ускоренный износ шин.
При этом следует учитывать, что могут быть и другие причины подобного поведения автомобиля.
