Разбираемся с тюльпанами для подключения в магнитоле
Для многих автолюбителей, не имеющих необходимых навыков и специального технического образования, подключение усилителя в автомобиле, с помощью колокольчиков (тюльпанов), нередко вызывает страх. Для кого то, это может быть просто трудно решаемой задачей из-за нехватки практических знаний в специфике подключения. На этом этапе невольно возникает вопрос, как же разобраться с тюльпанами для подключения в магнитоле? И самое главное, как правильно это сделать?
Тюльпаны магнитолы
В первом и втором случае автолюбители обращаются к народным умельцам или в автосервисы с целью установки и подключения в автомобиле хорошего звукового оборудования. Согласитесь, желание комфортно чувствовать себя в любимом автомобиле, наслаждаться превосходным звучанием аудио оборудования ни это ли мечта каждого современного автолюбителя. Так с чего же начать? Давайте будем по порядку разбираться в данной ситуации.
Предназначение усилителя
В начальной стадии необходимо определиться, что автолюбитель желает получить в итоге. Обычно при установке в машине автомобильного усилителя преследуются две цели:
Автомобильный усилитель — это универсальное устройство, позволяющее увеличивать уровень выходного сигнала. В повседневной жизни многие пользуются домашними кинотеатрами в состав оборудования которых входит усилитель. Но бытовые приборы, как правило, используют источник питания 220 вольт, когда автомобильные системы питаются от бортовой сети в 12 вольт. Поэтому такие усилители и называются автомобильными.
Что такое линейный выход
Для того что бы подключить усилитель к автомагнитоле необходимо присутствие на задней стенке проигрывателя линейных выходов. Другое название таких разъёмов RCA выходы. Для соединения с аудио оборудованием используют специальный кабель, оборудованный на концах специальными штекерами именуемыми в народе тюльпанами или колокольчиками.
Выходов тюльпанов на магнитоле может быть несколько от одной пары до трёх. Бывают продвинутые проигрыватели, на которых установлено более трёх пар линейных выходов. Количество их можно узнать, просмотрев технические характеристики вашей магнитолы.
Подключение к магнитоле по тюльпанам, используя линейные выходы, считается весьма надёжным, так как соединительные части прилегают очень плотно друг к другу. Но при выборе кабеля с тюльпанами стоит помнить, что кабель высокого качества будет стоить не дёшево.
Важно помнить! Ни берите китайские дешёвые штамповки они прослужат не долго. Учитывайте при покупке длину кабеля, она должна быть с запасом при подключении устройств.
Функции выходов для тюльпанов
Как не странно, но всё упирается в стоимость оборудования. Чем дороже магнитола, тем богаче её функционал. Соответственно количество разъёмов RCA будет у дорогих моделей больше. Рассмотрим назначения разных комплектаций выходов под тюльпаны:
Так что, если имеет смысл менять штатную магнитолу на более продвинутую следует за ранее определиться с какими задачами ей придётся столкнуться в будущем.
Подключение с помощью тюльпанов
Для правильного подключения проводов к RCA разъёмам необходимо вытащить магнитолу из панели в автомобиле и найти на задней стенке блок линейных выходов. Обычно он маркируется как Line Out. Гнёзда под тюльпаны маркируются SUB, Front и Rear и предназначены для подключения усилителя, сабвуфера и разных акустических систем. Вероятность обнаружить на штатных магнитолах хотя бы две пары выходов под колокольчики не велика. И многим приходится расставаться со штатными моделями заменяя их на боле новые и продвинутые.
Но что делать если у автолюбителя нет средств для покупки более продвинутой модели с нужным количеством выходов или магнитола слишком дорога владельцу, и он не желает с ней расставаться? Что делать если RCA выходов не хватает? Допустим уже выполнено подключение к усилителю на одну пару динамиков, а желание подключить ещё и сабвуфер усиливается с каждым днём.
В этом случае есть два решения этой проблемы:
С помощью последнего можно компенсировать недостаток линейных выходов на автомагнитоле.
Из выше написанного становится понятно, что подключить тюльпаны к магнитоле, для решения акустических задач в салоне любимого автомобиля, не очень сложная задача. Главное понимать какое значение имеет то или иное подключение. Оценивать важность и назначение подключаемого оборудования. И совсем даже не важно какая магнитола установлена в вашем автомобиле, старенький Пионер или современная система с четырёх ядерным процессором. В современном мире можно решить любую задачу по подключению акустических систем в автомобиле.
990x.top
Простой компьютерный блог для души)
RCA выход на магнитоле — что это и для чего он нужен?
Приветствую друзья! Сегодня мы поговорим про магнитолы, а точнее, про разьемы RCA — постараемся узнать что это и зачем нужно. Напишу все простыми словами.
RCA выход на магнитоле — что это такое?
Разьемы для подключения внешнего усилителя, активного сабвуфера.
Простыми словами — эти разьемы нужны для вывода звука. Но без усиления. То есть просто вывод звука — а вы что хотите, то и делайте с ним. Но чаще всего к ним подключают усилитель, который усиливает сигнал и направляет его потом на колонки (динамики). Может быть выход и под сабвуфер — это означает что выход выдает не просто звук, а только низкую частоту, которую воспроизводит потом уже сабвуфер. Однако вполне возможно что саб самостоятельно способен разделить частоты и воспроизводить только низкую, все зависит от модели саба. PS: на заметку, низкая частота это просто басс, чтобы было понятно.
Внешний вид разьемов RCA:
Аудиосигнал в разьемах RCA — подразумевает некий уровень тока. Обычно это до 2 вольт, но в моделях премиум класса ток может быть 4.5-5 вольт, что очень неплохо. Почему? Машина является источником большого количества помех и чем выше будет уровень полезного сигнала, тем меньше будут заметны помехи, которые идут от электронных систем автомобиля. Какой вывод? Старайтесь покупать хорошие качественные магнитолы.
Количество выходов RCA
Другими словами смотрите также на количество разьемов RCA. Чем их больше, тем более качественную систему можно будет собрать, что конечно отразится на звуке. Но учтите, что лучше брать магнитолы от известных компаний. Лучше 2 порта на магнитоле от нормальной фирмы, чем 4 от китайской.
Также обязательно читайте инструкцию.
Заключение
Надеюсь информация оказалась полезной. Удачи и добра, до новых встреч друзья.
Наводки и предохранитель линейных выходов RCA на Pioneer
Доброго времени суток, дорогие читатели! В продолжение своей предыдущей статьи, я хочу уделить немного внимания одной «болячке» в магнитолах фирмы «Pioneer».
Я уверен, каждый, кто строил в своем авто звуковую систему с внешними усилителями, сталкивался с разного рода помехами в аудиосистеме. Причин их возникновения немало, так как любой электрический прибор в автомобиле может помешать Вам наслаждаться музыкой, добавляя свои «пять копеек» в виде всяких неуместных звуков. В основном виновниками являются: система зажигания (жужжание), бензонасос (белый шум), генератор (вой), но бывают и случаи, когда наводки вызывает даже обычная лампочка, но это уже совсем другая история 🙂
Итак, сегодня пойдет речь об одной известной болячке всех магнитол «Pioneer»: при подключении к ней внешнего усилителя звукового сигнала, очень многие сталкиваются с появлением наводок при работающем двигателе, у меня они выражались виде достаточно громкого «жужжания-трескания», которое при увеличении оборотов двигателя изменяло свою частоту. Причиной этого является вышедший из строя предохранитель массы линейных выходов на плате магнитолы. Самая распространенная причина его отказа — выдернутые из разъёма межблочные кабеля при включенной магнитоле. В этот момент образуется маленькая искра, и предохранитель ее ловит, при этом перегорает сам.
Существует 2 способа решения этой проблемы:
1. Установка перемычки на плате поверх предохранителя, либо его полная замена на перемычку
2. Заземление массы тюльпанов с помощью медного провода на корпус магнитолы
Долгое время я ездил намотав медную проволоку на контакты тюльпанов закрепленную под винтиками корпуса магнитолы, так наводок действительно меньше, приблизительно на 50%, но все же, я их мог отчетливо слышать и со временем они меня изрядно задолбали! Ну что ж, надо что то с этим делать!
Разбираем магнитолу
В моем случае магнитола Pioneer DEH-X8500BT
1. Снимаем панель
2. Отщелкиваем облицовку
3. Откручиваем радиатор, и под радиатором пару винтиков
4. После того, как вы все открутили, переверните магнитолу вверх ногами, легонько разъедините защелки по бокам и отодвиньте крышку магнитолы назад, после чего крышка окажется у Вас в руках
5. Отсоедините шлейф, соединяющий плату и дисковод. Дисковод отложите в сторону, он нам не понадобится.

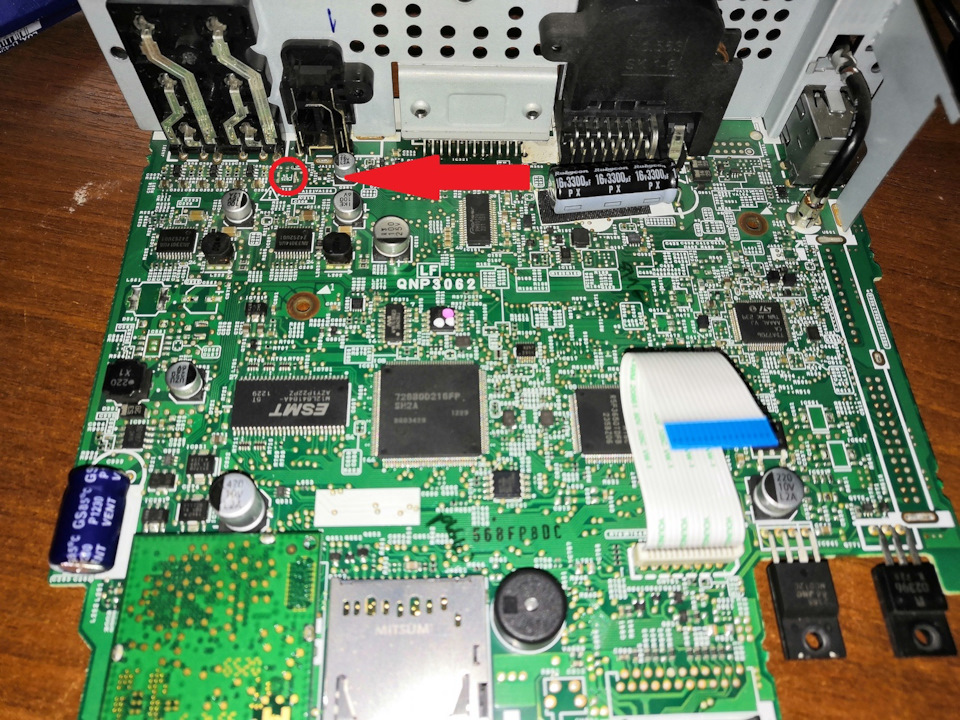

Итак, перед нами плата магнитолы, в моем случае, предохранитель расположился в этом месте, даже если у Вас другая модель, возможно и у Вас он будет располагаться тут же. Как правило, предохранитель на плате находится рядом с восклицательным знаком в треугольнике.
