3.2. Понятие о разграфке и номенклатуре топографических карт
Деление топографических карт на отдельные листы производится линиями меридианов и параллелей. Это удобно тем, что рамки листов точно указывают положение на земном эллипсоиде участка местности, изображённого на данном листе, и его ориентирование относительно сторон горизонта.
масштаба 1:1000 000 показана на
северной стороной его рамки. В
масштаба положена номенклатура
листов миллионной карты. Ряды
Рис. 30. Разграфка и номенклатура
листов карты масштаба 1:1 000 000
алфавита (от А до V)
Колонны же листов нумеруются цифрами от 1 до 60. Счёт колонн ведётся от меридиана 180 градусов с запада на восток.
Номенклатура листа карты масштаба 1:1 000 000 слагается из указания ряда (буквы) и колонны (цифры), в пересечении которых он расположен,
Рис. 31. Определение номенклатуры листа масштаба 1:1 000 000 с г. Москва
Колонны листов миллионной карты совпадают с шестиградусными координатными зонами, на которые разбивается поверхность земного эллипсоида при вычислении координат и составлении карт в проекции Гаусса. Различие заключается лишь в их нумерации: так как счёт координатных зон ведётся от нулевого (Гринвичского) меридиана, а счёт колонн листов миллионной карты от меридиана 180 градусов, то номер зоны
отличается от номера колонны на 30. Поэтому, зная номенклатуру листа
листов карт масштабов
карты с добавлением к
ней цифры (цифр) или
данного листа (рис. 32).
Рис. 32. Расположение, порядок нумерации и
обозначения листов карт масштабов 1:100 000
слева направо и сверху
– 1:500 000 на листе миллионной карты
масштаба 1:500 000 (4 листа)
Листу карты масштаба 1:100 000 соответствуют 4 листа масштаба 1:50 000, обозначаемые русскими прописными буквами «А, Б, В, Г», а листу
Для подбора нужных листов карт на тот или иной район и для быстрого
Топографические карты. Разграфка и номенклатура
Вы здесь
Новости ogirk.ru
Оглавление
Топографи́ческая ка́рта — географическая карта универсального назначения, на которой подробно изображена местность. Топографическая карта содержит сведения об опорных геодезических пунктах,рельефе, гидрографии, растительности, грунтах, хозяйственных и культурных объектах, дорогах, коммуникациях, границах и других объектах местности. Полнота содержания и точность топографических карт позволяют решать технические задачи.
Наукой о создании топографических карт является топография.
Все географические карты в зависимости от масштабов условно подразделяют на следующие типы:
Наиболее подробно географические объекты и их очертания изображаются на крупномасштабных (топографических) картах. При уменьшении масштаба карты подробности приходится исключать и обобщать. Отдельные объекты заменяются их собирательными значениями. Отбор и обобщение становятся очевидными при сравнении разномасштабного изображения населённого пункта, который в масштабе 1:10 000 дается в виде отдельных строений, в масштабе 1:50 000 — кварталами, а в масштабе 1:100 000 — пунсоном. Отбор и обобщение содержания при составлении географических карт называется картографической генерализацией. Она имеет целью сохранить и выделить на карте типичные особенности изображаемых явлений в соответствии с назначением карты.
Секретность
Топографические карты территории России до масштаба 1:50 000 включительно являются секретными, топографические карты масштаба 1:100 000 — предназначены для служебного пользования (ДСП), мельче масштаба 1:100 000 — являются несекретными.
При этом, после 1991 года секретные карты всей территории СССР, хранившиеся в штабах военных округов, расположенных за пределами России, появились в свободной продаже. Поскольку у руководства, например, Украины или Беларуси нет необходимости соблюдать секретность карт иностранных территорий.
В других странах данная проблема разрешена тем, что применяется не площадная, а объектовая секретность. При объектной секретности запрещается свободное распространение крупномасштабных топографических карт и снимков строго определённых объектов, например, районов военных действий, военных баз и полигонов, стоянок военных кораблей. Для этого разработана методика создания топографических карт и планов любых масштабов, не имеющих грифа секретности и предназначенных для открытого пользования.
Масштабы топографических карт и планов
Масштаб (от немецкого — мера и Stab — палка) — отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.
Численный масштаб — масштаб, выраженный в виде дроби, где числитель — единица, а знаменатель — число, показывающее во сколько раз уменьшено изображение.
Именованный (словесный) масштаб — вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.
Линейный масштаб — вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.
Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.
Например, в 1 сантиметре 5 километров (в 1 см 5 км).
Далее приведены численые маштабы карт и соответствующие им именованые масштабы.
Масштаб плана одинаков во всех его точках.
Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является частный масштаб — отношение длины бесконечно малого отрезка Д/ на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара. Однако при практических измерениях на карте используют ее главный масштаб.
Формы выражения масштаба
Обозначение масштаба на картах и планах имеет три формы: численного, именованного и линейного масштабов.
Численный масштаб выражают дробью, в которой числитель— единица, а знаменатель М — число, показывающее, во сколько раз уменьшены размеры на карте или плане (1:М)
В России для топографических карт приняты стандартные численные масштабы:
Для специальных целей создают также топографические карты в масштабах 1 : 5 000 и 1 : 2 000.
Основными масштабами топографических планов в России являются:
1:5000, 1:2000, 1:1000 и 1:500.
Однако в землеустроительной практике планы землепользований чаще всего составляют в масштабах 1 : 10 000 и 1 :25 000, а иногда— 1 : 50 000.
При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.
Так, масштаб 1 : 10 000 крупнее, чем масштаб 1 : 100 000, а масштаб 1 : 50 000 мельче масштаба 1 : 10 000.
Именованный масштаб
Так как длины линий на местности принято измерять в метрах, а на картах и планах — в сантиметрах, то масштабы удобно выражать в словесной форме, например:
В одном сантиметре 50 метров. Это соответствует численному масштабу 1 : 5000. Поскольку 1 метр равен 100 сантиметрам, то число метров местности, содержащееся в 1 см карты или плана, легко определяют путем деления знаменателя численного масштаба на 100.
Линейный масштаб
Представляет собой график в виде отрезка прямой, разделенного на равные части с подписанными значениями соразмерных им длин линий местности. Линейный масштаб позволяет без вычислений измерять или строить расстояния на картах и планах.
Точность масштаба
Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0,01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба. Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0,01 см). Так, для карты масштаба 1 : 25 000 точность масштаба равна 2,5 м; для карты 1 : 100 000— 10 м и т. п.
Масштабы топографических карт
Разграфка и номенклатура топографических карт
Система разграфки топографических карт.
Деление многолистной карты на отдельные листы по определенной системе называется разграфкой карты, а обозначение листа многолистной карты – номенклатурой.
Топографические карты делятся на отдельные листы линиями меридианов и параллелей. Такое деление удобно тем, что рамки листов точно указывают положение на земном эллипсоиде участка местности, изображенного на данном листе, и его ориентировку относительно сторон горизонта.
Стандартные размеры листов карт различных масштабов указаны в таблице 32.
Таблица 32 – Размеры листов карт
Масштаб карты | Размеры листа | На местности соответствует (примерно) | |
длине боковой | площади листа | ||
по широте | по долготе | рамки листа, км | (на широте 54°), км». |
1:25 000 | 7,5 | ||
50 000 | |||
100 000 | 1 200 | ||
200 000 | 1° | ||
500 000 | 2° | 3° | |
4° | б° |
Лист карты масштаба 1 : 1 000 000 содержит целое число листов карт остальных масштабов, кратное четырем (4 листа карты масштаба 1 : 500 000, 36 листов карты масштаба 1 : 200 000, 144 листа карты масштаба 1 : 100 000 и т. д.).
В соответствии с этим установлена и номенклатура листов, единая для топографических карт всех масштабов.
Номенклатура листов карт. Номенклатура каждого листа указана над северной стороной его рамки. В основу обозначения листов топографических карт любого масштаба положена номенклатура листов карты масштаба 1 : 1 000 000.
Листы карт, заключенные между соседними параллелями, образуют ряды или пояса (рисунок 81), а листы между смежными меридианами – колонны. Ряды (пояса) листов обозначаются заглавными буквами латинского алфавита (от А до V), счет их ведется от экватора к полюсам. Колонны листов нумеруются арабскими цифрами от 1 до 60, счет их ведется от меридиана с долготой 180° с запада на восток.
Номенклатура листа карты масштаба 1 : 1 000 000 слагается из обозначений ряда (буквы) и колонны (цифры), в пересечении которых лист расположен. Например, лист с г. Москва имеет номенклатуру N-37.
Рисунок 81 – Схема листов карты масштаба 1 : 1 000 000
Размеры и расположение колонн листов карты масштаба 1:1000 000 по долготе совпадают с шестиградусными зонами проекции Гаусса, в которой составляются топографические карты. Отличие состоит лишь в том, что счет зон ведется от нулевого (Гринвичского) меридиана, а счет колонн листов миллионной карты – от меридиана 180°. Поэтому номер зоны отличается от номера колонны на 30. Отсюда, зная номенклатуру листа карты, легко определить, к какой зоне он относится, и, наоборот,по номеру зоны можно найти колонну. Например, лист карты с г. Москва расположен в седьмой зоне: 37 – 3Q = 7t
Номенклатура листов карт масштабов 1 : 100 000 – 1 : 500 000 слагается из номенклатуры соответствующего листа миллионной карты с добавлением к ней цифры (цифр) или буквы, указывающей расположение на нем данного листа.
Счет листов всех масштабов ведется слева направо и сверху вниз (рисунок 81), при этом: листы карты масштаба 1 : 500 000 (4 листа) обозначаются русскими прописными буквами А, Б, В, Г. Следовательно, если номенклатура листа миллионной карты N-37, то заштрихованный на рисунке лист карты масштаба 1 : 500 000 имеет номенклатуру N-37-B, а лист с г. Москва – N-37-A:
— листы карты масштаба 1 : 200 000 (36 листов) обозначаются римскими цифрами от I до XXXVI. Номенклатура заштрихованного на рисунке листа карты N-37-XXX;
— листы карты масштаба 1 : 100 000 нумеруются цифрами от I до 144. Например, номенклатура; листа, заштрихованного на рисунке 82, N-37-91.
Лист карты масштаба 1 : 100 000 содержит 4 листа карты масштаба 1:50 000, обозначаемые русскими прописными буквами А, Б, В, П (рисунок 83), а лист карты масштаба 1 : 50 000 – 4 листа карты масштаба 1 : 25 000, которые обозначаются строчными буквами а, б, в, г.
В соответствии с этим номенклатура листов карты масштаба 1 : 50 000 слагается из номенклатуры листа карты масштаба 1 : 100 000, а листов карты масштаба 1 : 25 000 – из номенклатуры листа карты масштаба 1 : 50 000 с присоединением к ней буквы, указывающей данный лист. Например, N-37-4-B означает лист карты масштаба 1 : 50 000, a N-37-4-B-a – лист карты масштаба 1 :25 000.
Достоинством системы разграфки и номенклатуры топографических карт РФ является ее стройность и простота. Она может быть использована для всей поверхности земного- шара и исключает случаи повторения номенклатуры листов карт различных районов. Удобство рассмотренной номенклатуры, кроме того, состоит в том, что по ней легко определить широту и долготу каждого угла рамки любого листа карты, а также масштаб карты.
Так как меридианы к полюсам сближаются и, следовательно, линейные размеры северных и южных сторон рамок с увеличением широты уменьшаются, на районы севернее параллели 60° топографические карты всех масштабов издаются сдвоенными по долготе листами, а севернее параллели 76° карта масштаба 1 : 200 000 издается строенными листами, карты остальных масштабов – счетверенными листами.
Издание топографических карт масштабов 1:25 000, 1: 50 000, 1:100 000 и 1:500 000 сдвоенными, строенными и счетверенными листами производится в пределах одинарного или соответственно сдвоенного листа карты более мелкого масштаба. При сдваивании листов карт л масштабов 1:200 000 и 1:1000 000 лист, расположенный западнее, имеет нечетный номер. Страивание листов карты масштаба 1:200 000 производится в пределах листа карты масштаба 1:500 000. При счетверении листов карты масштаба 1:1 000 000 лист, расположенный восточнее всех, имеет номер колонны, кратный четырем.
Номенклатура сдвоенных, строенных или счетверенных листов, таблица 33 содержит обозначения всех отдельных листов.
Рисунок 82 – Расположение и порядок нумерации листов карт масштабов 1: 100 000 – 1 : 500 000 на листе карты масштаба 1 : 1 000 000
Рисунок 83 – Разграфка листов карт масштабов 1:50 000 и 1 :25 000 на листе карты масштаба 1 : 100 000
Таблица 33 – Обозначения листов карт
На листах топографических карт всех масштабов наряду с номенклатурами дают закодированные (цифровые) обозначения номенклатур и дополнительных признаков, используемых при механизированном и автоматизированном учете карт.
Кодирование номенклатуры заключается в замене в ней букв и римских цифр арабскими цифрами. При этом буквы заменяют их порядковыми номерами по алфавиту. Номера поясов и колонн карты масштаба 1:1000 000 обозначают всегда двухзначными числами, для чего к однозначным номерам спереди приписывают нуль. Номера листов карты масштаба 1:200 000 в рамках листа карты масштаба 1:1000 000 также обозначают двухзначными числами, а номера листов карты масштаба 1:100 000 – трехзначными (к однозначным и двухзначным номерам спереди приписывают, соответственно один или два нуля).
Подбор и составление заявки на карты.
Для подбора необходимых листов топографических карт на конкретный район и быстрого определения их, номенклатуры имеются специальные сборные таблицы (рисунок 84).
Они представляют собой схематические бланковые карты мелкого масштаба, разделенные вертикальными и горизонтальными линиями на клетки, каждая из которых соответствует строго определенному листу карты соответствующего масштаба. На сборных таблицах указывают масштаб, подписи меридианов и параллелей, обозначения колонн и поясов разграфки миллионной карты, а, также вразрядку номера листов более крупного масштаба в пределах листов миллионной карты.
При составлении заявки на карты номенклатуры запрашиваемых листов карт перечисляют в порядке чтения сборной таблицы (слева направо и сверху вниз). Например, если необходимо получить карты масштабов 1:50000 и 1:100 000 на район, перечень номенклатур в заявке на карты должен быть следующим:
.
При наличии листа карты или склейки листов карт номенклатуры смежных листов можно определить по подписям номенклатур на сторонах рамок листов карт.
Контрольные вопросы и упражнения:
1. Назовите основные отличительные особенности географической карты.
2. Как классифицируются географические карты по содержанию?
3. В чем заключается сущность математической основы карт?
4. Назовите назначение картографических проекций?
5. Укажите классификацию картографических проекций по характеру искажений и дайте их краткую характеристику.
6. В чем заключается геометрическая сущность конических и цилиндрических проекций?
7. Назовите масштабный ряд топографических карт?
8. Каковы основные требования к содержанию топографических карт.
9. Дайте краткую характеристику планов городов, их назначение и содержание.
10. В чем заключается сущность проекции топографических карт?

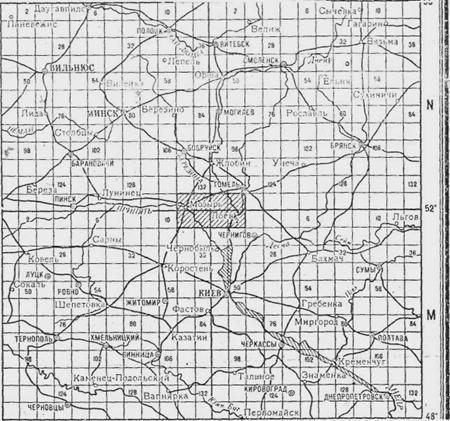

Рисунок 84 – Вырезка из сборной таблицы карты масштаба 1 : 100 000
11. Дайте краткую характеристику системы разграфки топографических карт.
12. Укажите порядок номенклатуры листов топографических карт?
13. Как обозначается номенклатура сдвоенных, строенных и счетверенных листов топографических карт?
14. Укажите порядок подбора и составления заявки на топографические карты для определенного района.
Классификация, назначение, разграфка и номенклатура топографических карт
Деление многолистной карты на отдельные листы по определенной системе называется разграфкой карты, а обозначение листа многолистной карты — номенклатурой. В картографической практике применяются следующие системы разграфки карт:
Наибольшее распространение в картографии получила разграфка карт по линиям меридианов и параллелей, поскольку в этом случае положение каждого листа карты на земной поверхности точно определено значениями географических координат углов рамки и положением ее линий. Такая система является универсальной, удобной для изображения любых территорий Земного шара, кроме полярных областей. Она применяется в России, США, Франции, Германии и многих других странах мира.
Основой разграфки и номенклатур листов карты масштаба 1:500 000 и крупнее являются международная разграфка и номенклатуры листов карты масштаба 1:1 000 000. Листы этой карты по параллелям образуют пояса, каждый по 4° широты, а по меридианам — колонны, каждая по 6° долготы. Пояса обозначаются заглавными буквами латинского алфавита (от А до V), начиная от экватора к северу и югу, а колонны арабскими цифрами (от 1 до 60) от меридиана 180° с запада на восток. Номенклатура листа карты масштаба 1:1 000 000 состоит из буквы, обозначающей пояс, и номера колонны (например, лист с г. Москвы обозначается N-37). Схема листов карты масштаба 1:1 000 000 дана на рисунке 1.
Рисунок 1. — Схема листов карты масштаба 1:1 000 000.
Лист карты 1:1 000 000 содержит 4 листа карты 1:500 000, обозначаемых заглавными буквами А, Б, В, Г; 36 листов карты 1:200 000, обозначаемых от I до XXXVI; 144 листа карты 1:100 000, обозначаемых от 1 до 144.
Лист карты 1:100 000 содержит 4 листа карты 1:50 000, которые обозначаются заглавными буквами А, Б, В, Г.
Лист карты 1:50 000 делится на 4 листа карты 1:25 000, которые обозначаются строчными буквами а, б, в, г.
В пределах листа карты 1:1 000 000 расстановка цифр и букв при обозначении листов карт 1:500 000 и крупнее производится слева направо по рядам и в направлении к южному полюсу. Начальный ряд примыкает к северной рамке листа.
Недостаток этой системы разграфки — изменение линейных размеров северной и южной рамок листов карт в зависимости от географической широты. В результате по мере удаления от экватора листы приобретают вид все более узких полос, вытянутых вдоль меридианов. Поэтому топографические карты России всех масштабов от 60 до 76° северной и южной широт издаются сдвоенными по долготе, а в пределах от 76 до 84° — счетверенными (в масштабе 1:200 000 — строенными) по долготе листами.
Номенклатуры листов карт масштабов 1:500 000, 1:200 000 и 1:100 000 слагаются из номенклатуры листа карты 1:1 000 000 с последующим добавлением обозначений листов карт соответствующих масштабов. Номенклатуры сдвоенных, строенных или счетверенных листов содержат обозначения всех отдельных листов представлены в таблице 1.
Таблица 1. — Номенклатуры листов топографических карт для северного полушария.
1:1 000 000 | N-37 | P-47,48 | T-45,46,47,48 |
---|---|---|---|
1:500 000 | N-37-Б | Р-47-А,Б | Т-45-А,Б,46-А,Б |
1:200 000 | N-37-IV | P-47-I,II | T-47-I,II,III |
1:100 000 | N-37-12 | P-47-9,10 | T-47-133, 134,135,136 |
1:50 000 | N-37-12-A | P-47-9-А,Б | Т-47-133-А,Б, 134-А.Б |
1:25 000 | N-37-12-A-a | Р-47-9-А-а,б | T-47-12-A-a, б, Б-а, б |
На листах южного полушария справа от номенклатуры помещается подпись (ЮП).
На листах топографических карт всего масштабного ряда наряду с номенклатурными помещаются их кодовые цифровые обозначения (шифры), необходимые для учета карт с помощью автоматизированных средств. Кодирование номенклатуры заключается в замене в ней букв и Римских цифр арабскими цифрами. При этом буквы заменяют их порядковыми номерами по алфавиту. Номера поясов и колонн карты 1:1 000 000 обозначают всегда двухзначными числами, для чего к однозначным номерам спереди приписывается нуль. Номера листов карты 1:200 000 в рамках листа карты 1:1 000 000 также обозначают двухзначными числами, а номера листов карты 1:100 000 — трехзначными (к однозначным и двухзначным номерам спереди приписывают соответственно один или два нуля).
Зная номенклатуру карт и систему ее построения, можно определить масштаб карты и географические координаты углов рамки листа, то есть определить, к какой части земной поверхности относится данный лист карты. И, наоборот, зная масштаб листа карты и географические координаты углов его рамки, можно установить номенклатуру этого листа.
Для подбора необходимых листов топографических карт на конкретный район и быстрого определения их номенклатуры имеются специальные сборные таблицы (рисунок 2).
Рисунок 3. — Разграфка листов карты масштабов 1:50 000 и 1:25 000 на листе карты 1:100 000.
Сборные таблицы представляют собой схематические бланковые карты мелкого масштаба, разделенные вертикальными и горизонтальными линиями на клетки, каждая из которых соответствует определенному листу карты соответствующего масштаба. На сборных таблицах указывают масштаб, подписи меридианов и параллелей, обозначения колонн и поясов разграфки карты 1:1 000 000, а также вразрядку номера листов карт более крупного масштаба в пределах листов миллионной карты. Сборные таблицы используются при составлении заявок на необходимые карты, а также для географического учета топографических карт в войсках и на складах, составления документов о картографической обеспеченности территорий. На сборную таблицу карт наносят полосу или район действий войск (маршрут движения, район учений и т.п.), затем определяют номенклатуру листов, покрывающих полосу (район). Например, в заявке на листы карты 1:100 000 района, заштрихованного рисунке 4, пишется О-36-132, 144, 0-37-121, 133; N-36-12, 24; N»37-1, 2, 13, 14.
Рисунок 4. — Сборная таблица листов карты 1:100 000 (фрагмент).
