Противовыбросовое оборудование

P. A. Баграмов.

Полезное

Смотреть что такое «Противовыбросовое оборудование» в других словарях:

противовыбросовое оборудование — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN blowout equipmentblowout preventer equipment … Справочник технического переводчика

Противовыбросовое оборудование — Превентор на газовой скважине. Противовыбросовое оборудование комплекс оборудования, предназначенный для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью безопасного ведени … Википедия

противовыбросовое оборудование — 7 противовыбросовое оборудование: Комплекс оборудования, предназначенный для герметизации устья нефтяных и газовых скважин в процессе их строительства или ремонта с целью обеспечения безопасного ведения работ, предупреждения выбросов и открытых… … Словарь-справочник терминов нормативно-технической документации

Противовыбросовое оборудование — ► blowout preventer equipment Устройства, предназначенные для герметизации устья скважины. Входят в состав бурового оборудования. Используются для предотвращения открытых выбросов и фонтанов нефти и газа, возникающих при бурении, испытании,… … Нефтегазовая микроэнциклопедия

Подводное противовыбросовое оборудование — (a. submarine blowout preventor; н. Unterwasser Preventerausrusturg, Bohrlochsicherungsausrustung, Unterwasser Eruptionsausrustung; ф. obturateur antieruption sous marin; и. equipo submarino antieruptivo) блок устройств для герметизации… … Геологическая энциклопедия

Подводное противовыбросовое оборудование — ► submersible (submarine, underwater) blowout preventor equipment Блок устройств для герметизации подводного устья скважины. Входит в состав бурового подводного устьевого оборудования. Используется для предотвращения открытого фонтанирования… … Нефтегазовая микроэнциклопедия

наземное противовыбросовое оборудование — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN surface preventer equipment … Справочник технического переводчика

ГОСТ 28996-91: Оборудование нефтепромысловое устьевое. Термины и определения — Терминология ГОСТ 28996 91: Оборудование нефтепромысловое устьевое. Термины и определения оригинал документа: 47 (устьевая) елка: Часть устьевой арматуры, предназначенная для регулирования параметров потока скважинной среды в скважинном… … Словарь-справочник терминов нормативно-технической документации

Подводное устьевое оборудование — (a. submersible well head equipment; н. mariner Bohrlochabschluβ, Unterwasser Sondenkopfausrustung; ф. equipement de tete du puits sous marin; и. equipo submarino de boca del pozo) комплекс техн. средств для герметизации и подвески… … Геологическая энциклопедия

Буровое оборудование — Буровая установка БУ 2000 Буровое оборудование комплекс машиностроительной продукции, которая используется при бурении скважин. Обычно термин относят к бурению нефтегазовых скважин. Комплек … Википедия

Источник

Что такое пво в бурении

Противовыбросовое оборудование (ПВО) используется для гурметизации устья скважины в процессе сооружения скважины, и при испытании продуктивных пластов. Комплект противовыбросового оборудования включает:
– плашечный, универсальный, вращающийся превенторы;
– систему ручного и дистанционного управления превенторами,
– систему обвязки с задвижками высокого давления, которые имеют дистанционное управление.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

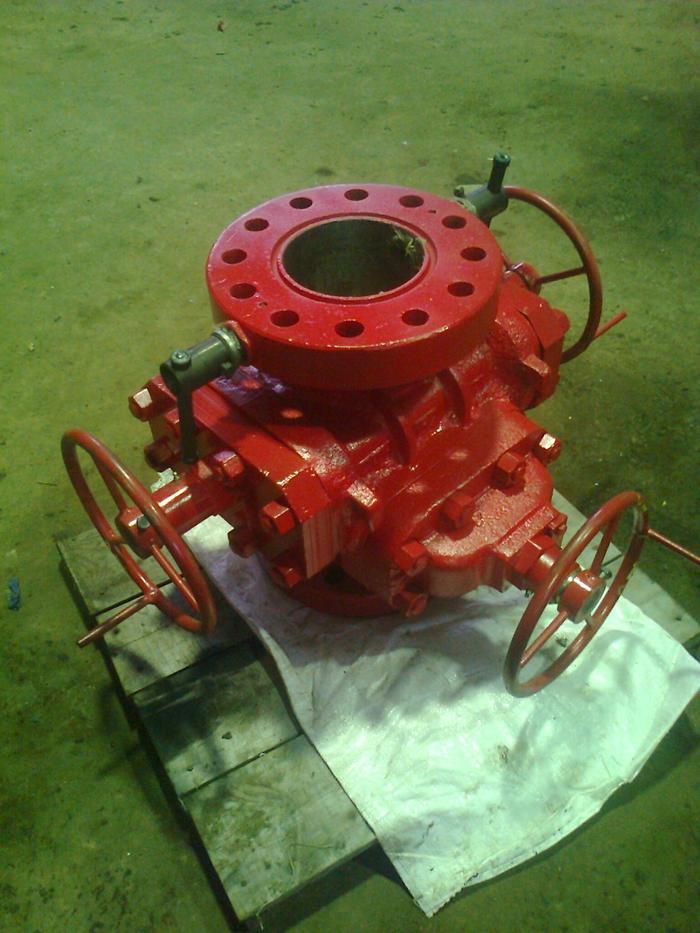

Плашечный превентор состоит из корпуса, двух подвижных плашек и двух гидроцилиндров. Каждая плашка соединена со штоком гидроцилиндра двойного действия. Гидроцилиндры закреплены на боковых крышках, подвешенных на корпусе с помощью шарниров. Управление гидроцилиндрами осуществляется с пульта. Рабочая жидкость к гидроцилиндрам подводится по трубкам от гидропривода, который установлен вдали от превентора. Боковые крышки закреплены на корпусе при помощи винтов. Для обогрева превентора в его корпусе имеются каналы для подачи тепла. Герметичность соединения боковых крышек с корпусом обеспечивается за счет уплотнительных колец, которые при монтаже смазываются уплотнительной смазкой.

Управление превентором осуществляется от специального пульта дистанционно, с помощью гидропривода. В случае выхода дистанционного пульта из строя, превентор закрывается ручным вращением штурвалов, которые вынесены за пределы буровой. Для осуществления ручного закрытия плашек, и удержания их в закрытом положении, внутри штока каждого гидроцилиндра имеются цилиндрическая втулка с резьбой и валик. Валик выведен наружу, и заканчивается вилкой под карданное соединение с тягой, через которые он соединяется со штурвалами ручного управления.

Плашки перемещаются в корпусе превентора при помощи штока и гидроцилиндров. Они могут открывать, либо закрывать проходное отверстие в нем. Плашки могут быть вырезными – с вырезом в виде полукруга, облицованным специальной резиной, либо глухими – без выреза, с резиновой облицовкой. В любом случае, поверхности касания плашек друг с другом должны быть облицованы резиной.

Превентор с вырезными плашками герметизирует устье при спущенной колонне бурильных труб; радиус выреза полукруга на них равен радиусу бурильных труб. Превентор с глухими плашками полностью герметизирует устье в случае отсутствия в скважине инструмента. Поэтому, следует устанавливать не менее двух плашечных превенторов: с вырезными плашками, и с глухими.

Маркировка плашечного превентора ППГ 230х320: первое число в маркировке «230» означает диаметр проходного отверстия в миллиметрах, второе «320» рабочее давление кгс/см2.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Универсальный превентор герметизирует устье скважины при нахождении в нем бурильной трубы, замка или ведущей трубы. Он состоит из корпуса, который сверху закрыт крышкой, плунжера с уплотнительными манжетами, резинового уплотнения, верхней запорной камеры и нижней запорной камеры. К запорным камерам от гидропривода по трубкам подводится рабочая жидкость. Управление универсальным превентором осуществляется дистанционно, от того же пульта, что и плашечными.

Закрытие превентора. Под давлением жидкости, которая подается в нижнюю запорную камеру, плунжер перемещается вверх. При перемещении вверх, плунжер наклонной поверхностью нажимает на уплотнитель. Уплотнитель деформируется к центру превентора, и плотно прижимается к поверхности бурильного инструмента. В случае отсутствия инструмента в превенторе, уплотнитель полностью перекрывает проходное отверстие.

Открытие превентора. При подаче жидкости в верхнюю запорную камеру, плунжер опускается вниз. При этом уплотнитель возвращается в исходное положение, и освобождает бурильный инструмент.

Источник

Документы

Противовыбросовое оборудование (ОП) представляет собой комплекс, состоящий из сборки превенторов, манифольда и гидравлического управления превенторами, предназначенный для управления проявляющей скважиной с целью обеспечения безопасных условий труда персонала, предотвращения открытых фонтанов и охраны окружающей среды от загрязнения в умеренном и холодном макроклиматических районах.

Основная задача комплекса: сохранение находящегося в скважине бурового раствора и проведение операций по его замещению (глушение скважины) другим с требуемыми параметрами.

Комплекс противовыбросового оборудования обеспечивает проведе — ние следующих работ:

герметизацию скважины, включающую закрывание-открывание плашек (уплотнителя) без давления и под давлением;

спуск — подъем колонны бурильных труб при герметизированном устье, включая протаскивание замковых соединений, расхаживание труб, подвеску колонны труб на плашки и удержание ее в скважине плашками при выбросе;

циркуляцию бурового раствора с созданием регулируемого противо — давления на забой и его дегазацию;

оперативное управление гидроприводными составными частями обо — рудования.

Основные параметры ОП и его составных частей соответствуют требованиям ГОСТ 13862-90 и данным, приведенным в табл. 8.1.

В соответствии с указанным ГОСТом предусмотрено 10 типовых схем обвязки ОП:

На рис. 8.1 приведены схемы 1, 3, 7 и 10. Схема включает блок превенторов (плашечные с ручным или гидравлическим управлением, кольцевой, соединительные катушки и крестовина), станцию гидроуправления превенторами и гидроуправляемыми задвижками и манифольд противовыбросового оборудования, состоящий из блока глушения, блока дросселирования с запорной и регулирующей арматурой, напорных трубопроводов и блока сепаратора бурового раствора.

Типовые схемы обвязки ОП по ГОСТ 13862-90 устанавливают минимальное количество необходимых составных частей блока превенторов и манифольда, которые могут дополняться в зависимости от конкретных условий строящейся или ремонтируемой скважины.

Основные параметры противовыбросового оборудования

Диаметр условный прохода манифольда, мм

Максимальный диаметр трубы,

условный прохода ОП, мм

станции гидропривода (для схем 3-10), МПа

проходящей с трубодержателем (подвеской) через ОП, мм

В ОП для бурения допускается уменьшение условного диаметра прохода линий, соединяемых с дросселем, и линий глушения до 50 мм, увеличение условного диаметра прохода линий дросселирования до 100 мм. При этом условный диаметр прохода боковых отводов устьевой крестовины должен быть не более условного диаметра прохода подсоединяемой линии манифольда.

Допускается также применять станции гидропривода с номинальным давлением из следующего ряда: 16; 25; 32; 40 МПа.

Условное обозначение ОП по ГОСТ 13862-90 состоит из слова «оборудование», шифра, построенного по приведенной ниже схеме, и наименования нормативно-технического документа на поставку или стандарта:

Рис. 8.1. Типовые схемы обвязки противовыбросового оборудования по ГОСТ 13862-90:

диаметр условный прохода манифольда, мм; рабочее давление, МПа;

обозначение модификации, модернизации (при необходимости). Пример условного обозначения ОП по схеме 6 на рабочее давление 35 МПа с условным диаметром прохода превенторного блока 280 мм и манифольдом с условным диаметром прохода 80 мм: оборудование 0П6-280/80×35, ГОСТ 13862-90.

То же для ОП по схеме 9 на рабочее давление 70 МПа с условным диаметром прохода превенторного блока 280 мм, превентором с перерезывающими плашками и манифольдом с условным диаметром прохода 80 мм: оборудование 0П9с-280/80х70 ГОСТ 13862-90.

Коррозионное исполнение ОП

Обозначение коррозионно — стойкого исполнения

С объемным содержанием СО2 до 6%

С объемным содержанием СО2 и H2S до 6 % каждого С объемным содержанием СО2 и H2S до 25 % каждого

Номер схемы обвязки оборудования по ГОСТ 13862-90 Условный диаметр прохода, мм:

манифольда Рабочее давление, МПа:

плашечных превенторов и

манифольда кольцевого превентора

Условный диаметр труб, уплотняемый плашками превентора, мм

Номинальное рабочее давление гидроуправления превенторами, МПа

Температура скважинной сре-ды, °С

Состав комплекта ОП (шифр):

гидроуправление превенто рами

Габаритные размеры блока

превенторов (длина, ширина, высота), мм

Масса полного комплекта, кг

Пермский машзавод им. Ленина

В табл. 8.3 приведена краткая техническая характеристика ОП, поставляемого заводами России.

8.1. ПЛАШЕЧНЫЕ ПРЕВЕНТОРЫ

Плашечные превенторы предназначены для герметизации устья при наличии или отсутствии в скважине труб. Применяются для эксплуатации в умеренном и холодном макроклиматических районах.

Плашечные превенторы обеспечивают возможность расхаживания колонны труб при герметизированном устье в пределах длины между замковыми или муфтовыми соединениями, подвеску колонны труб на плашки и ее удержание от выталкивания под действием скважинного давления.

диаметр условный прохода, мм; рабочее давление, МПа;

Рис. 8.2. Плашечный превентор с гидроуправлением ОАО ВЗБТ:

Рис. 8.3. Превентор плашечный сдвоенный (Ду = 180 мм, ру = 70 МПа) Воронежского механического завода:

Рис. 8.4. Плашки превенторов ОАО ВЗБТ:

Рис. 8.5. Плашки превенторов Воронежского МЗ:

Диаметр условный проходного

Рабочее давление МПа:

в системе гидроуправления

Диаметр условных труб, уплотняемый

Нагрузка на плашки, кН (тс):

от массы колонны труб

Габаритные размеры (длина, ширина,

Технические характеристики плашечных превенторов, изготовляемых НПП «Сиббурмаш»

Диаметр прохода, мм

Рабочее давление, МПа

Диаметр уплотняемых труб, мм

0, 33, 42, 48, 60, 73, 89

0, 33, 42, 48, 60, 73, 89, 102, 114

Диаметр уплотняемого геофизического кабе —

Диаметр присоединительного фланца, мм

Габаритные размеры, мм:

Рис. 8.6. Плашечные превенторы с ручным управлением ОАО «Станкотехника»:

Пример условного обозначения плашечного превентора с гидроприводом, условным диаметром прохода 350 мм на рабочее давление 35 МПа для сред типа К2: ППГ-350х35К2.

Плашечные превенторы (рис. 8.2, 8.3) поставляются в комплекте противовыбросового оборудования или «россыпью».

Технические характеристики плашечных превенторов даны в табл. 8.48.6.

Основные показатели надежности плашечного превентора обеспечивают периодическую проверку его на функционирование путем закрытия на трубе, опрессовкой буровым раствором или водой и открытия, а также возможностью расхаживания бурильной колонны на длине трубы под избыточным давлением. Показатели надежности плашечных превенторов установлены ГОСТ 27743-88.

Технические характеристики плашечных превенторов выпускаемых Воронежским механическим заводом и ОАО «Станкотехника»

Диаметр прохода, мм

Рабочее давление, МПа

Давление пара в каме

ре обогрева, МПа, не

8.2. КОЛЬЦЕВЫЕ ПРЕВЕНТОРЫ

Кольцевые превенторы предназначены для герметизации устья скважины при наличии или отсутствии колонны труб.

1- с конической наружной поверхностью уплотнителя;

2- со сферической наружной поверхностью уплотнителя; условный диаметр прохода, мм;

исполнение (при необходимости) в зависимости от характеристики скважинной среды.

В комплект поставки входят: превентор в сборе, запасные уплотнители и манжеты, инструмент.

Для работы в условиях отрицательной температуры превенторы оснащены камерами обогрева.

Показатели надежности кольцевых превенторов установлены в ГОСТ 2774388.

Технические характеристики кольцевых превенторов

Типоразмер кольцевого превентора

Пермский завод им. Ленина

Воронеж ский меха нический завод

Рис. 8.7. Кольцевые превенторы ОАО «ВЗБТ»:

Рис. 8.8. Уплотнители кольцевых превенторов:

8.3. ВРАЩАЮЩИЕСЯ ПРЕВЕНТОРЫ

Вращающиеся превенторы (ПВ) предназначены для автоматической герметизации устья скважины вокруг любой части бурильной колонны, в том числе ведущих, утяжеленных, насосно-компрессорных, а также замковых соединений бурильных труб, при ее вращении, расхаживании, наращивании и выполнении спуско-подъемных операций. Устанавливают ПВ над блоком превенторов вместо разъемного желоба для отвода бурового раствора к блоку очистки циркуляционной системы буровой установки.

ПВ применяют при бурении с промывкой аэрированным буровым раствором, с продувкой газообразными агентами, с обратной промывкой, с регулированием дифференциального давления в системе «скважина-пласт», а также при вскрытии продуктивных пластов на «равновесии» и «с депрессией» в климатических условиях широкого диапазона зон по ГОСТ 15150-69.

Превенторы ПВ под названием «роторный герметизатор» выпускаются на опытном производстве ЦКБ «Титан» в г. Волгограде.

Технические характеристики роторных герметизаторов

Типоразмер роторного герметизатора

Условный диауетр прохода корпуса, мм

Условный диаметр прохода бокового отвода, мм Диаметр прохода в

съемном патроне, мм Наружный диаметр

съемного патрона, мм Рабочее давление, МПа:

Типоразмер роторного герметизатора

при вращении патро

вращения съемного па

Наружный диаметр уп

лотнителей для труб, мм

(высота, длина, ширина),

Основные технические характеристики ПВ конструкции СевКавНИ-ПИгаза и Воронежского механического завода приведены в табл. 8.9, а общий вид — на рис. 8.10.

Рис. 8.10. Вращающиеся превенторы СевКавНИПИгаза и Воронежского М3:

Типоразмер вращающегося превентора

Диаметр проходного от верстия по фланцу, мм Рабочее давление. МПа:

без вращения Условный диаметр уп лотняемых бурильных и насосно-компрессорных труб, мм

Габаритные размеры (высота, длина, ширина),

Опытное производство СевКавНИПИгаза

8.4. ФЛАНЦЕВЫЕ КАТУШКИ И КРЕСТОВИНЫ

Для соединения с колонной головкой, а также между собой плашеч-ных, кольцевого и вращающегося превенторов используются соединительные и переходные фланцевые катушки и крестовины. Основные характеристики соединительных и переходных фланцевых катушек и крестовин приведены в табл. 8.10.

Технические характеристики автоматических соединительных и переходных фланцевых катушек и крестовин

Условный диаметр прохода, мм

Типоразмер фланцевого соединения, мм х МПа

Высота фланцевой катушки, мм

Высота крестовины, мм

230х35 230х70 280х70 350х35 425х21 :ота крестовины опреде

лена с отводами диамет]

630 690 634 560 525 эом 80 мм.

8.5. УСТАНОВКИ ГИДРОУПРАВЛЕНИЯ ПРОТИВОВЫБРОСОВЫМ ОБОРУДОВАНИЕМ

Установки предназначены для оперативного дистанционного управления превенторами и гидроуправляемыми задвижками.

Противовыбросовое оборудование комплектуется станциями гидропри-

Типоразмер станции гидроуправления

Рабочее давление жидкос ти в пневмогидроаккумуляторах, МПа

Количество точек управле

Вместимость масляного ба ка, л

Давление зарядки азотом пневмогидроаккумуляторов, МПа

Объем жидкости в пневмогидроаккумуляторах при номинальном рабочем дав

Тип основного насоса

Тип привода вспомогатель

Мощность электропривода основного насоса, кВт

Производительность ос новного насоса, л/мин Габаритные размеры (дли на, ширина, высота), мм:

основного пульта и на

сосной аккумуляторной станции

вспомогательного пульта Масса, кг:

основного пульта и на сосной аккумуляторной

комплекта трубопрово дов длиной 30 м

вода типов ГУП-14, СУ14-916, СУ21-625, СУ21-875 и СУ21-1375. Кроме того, ЦКБ «Титан» разработана СУ-25/10-1250-ОП10с.

Технические характеристики станций гидроуправления превенторами приведены в табл. 8.11, а общий вид станции ГУЛ 14 показан на рис. 8.11. Принципиальная гидравлическая схема гидроуправления превенторами дана на рис. 8.12. Гидроуправление состоит из насосно-аккумуляторного блока с основным пультом управления, вспомогательного пульта и соединительных металлических трубопроводов с шарнирными соединениями.

Пневмогидроаккумуляторы служат для накапливания гидравлической энергии за счет сжатия инертного газа с целью сокращения времени на операции дистанционного закрывания-открывания уплотнительных элементов плашечных и кольцевого превенторов и задвижек манифольда и обеспе-

Рис. 8.11. Станция гидроуправления ГУП 14 ОАО “ВЗБТ»:

Рис. 8.12. Схема пневмогидравлическая гидроуправления превенторами и задвижками манифольда:

чения ее работы при отключенной электроэнергии на буровой. Общий вид сферического пневмогидроаккумулятора приведен на рис. 8.13. Гидроуправление типа СУ21-625 и другие оснащены пневмогидроаккумуляторами цилиндрической формы.

В случае отключения электроэнергии или неполадок в насосе жидкость в аккумулятор закачивают ручным или пневмоприводным насосом.

Из аккумулятора жидкость под давлением при помощи распределителей поступает в гидрокамеры плашечного или кольцевого превенторов и задвижек, закрывая или открывая при этом превенторы и задвижки.

Манифольды предназначены для обвязки блока превенторов противовыбросового оборудования с целью управления нефтяной или газовой скважиной в процессе ликвидации газонефтепроявления.

В соответствии с ГОСТ 13862-90 предусмотрено пять схем обвязки ма-нифольдов (рис. 8.14) с условным диаметром прохода 50, 65 и 80 мм. Вариант крепления напорной линии манифольда приведен на рис. 8.15.

Рис. 8.14. Схемы обвязки маиифольдов противовыбросового оборудования по ГОСТ 13862-90:

Установлена следующая система обозначения манифольдов:

Рис. 8.14. Продолжение

Таблица 8.12 Технические характеристики манифольдов противовыбросового оборудования

Источник

Противовыбросовое оборудование


Характеристика противовыбросового оборудования

Противовыбросовое оборудование (ОП) представляет собой комплекс, состоящий из сборки превенторов, манифольда и гидравлического управления превенторами, предназначенный для управления проявляющей скважиной с целью обеспечения безопасных условий труда персонала, предотвращения открытых фонтанов и охраны окружающей среды от загрязнения в умеренном и холодном макроклиматических районах.

Область применения противовыбросового оборудования

Основная задача комплекса: сохранение находящегося в скважине бурового раствора и проведение операций по его замещению (глушение скважины) другим с требуемыми параметрами.

Комплекс противовыбросового оборудования обеспечивает проведение следующих работ:

Основные параметры противовыбросового оборудования

Основные параметры ОП и его составных частей соответствуют требованиям ГОСТ 13862—90 и данным, приведенным в табл. 8.1.

Схемы обвязки противовыбросового оборудования

В соответствии с указанным ГОСТом предусмотрено 10 типовых схем обвязки ОП:

Условное обозначение ОП

Условное обозначение ОП по ГОСТ 13862—90 состоит из слова «оборудование», шифра, построенного по приведенной ниже схеме, и наименования нормативно — технического документа на поставку или стандарта:

Технические характеристики ОП

В табл. 8.3 приведена краткая техническая характеристика ОП, поставляемого заводами России.

Виды противовыбросового оборудования


Дегазатор «Брянковский завод бурового оборудования»

Источник

Хочу сразу сказать, что мои статьи носят характер научпопа и дают обобщённое и краткое представление о теории и практике работы нефтяной промышленности, поэтому многие останется за рамками статьи, думаю коллеги отнесутся с пониманием, а тем, кто не связан с нефтяной промышленностью эти статьи будут понятны и интересны. При том я стараюсь упрощать материал и использовать терминологию по минимуму.

В первой части я остановился на причинах возникновения ГНВП и написал, что с любым проявлением легко справиться при появлении первых признаков, но если упустить этот момент, то потом зачастую бывает поздно и дело может закончится нерегулируемым выбросом пластового флюида – открытым фонтаном, который кроме экологического загрязнения наносит многомиллионный ущерб и крайне опасен, т. к. может загореться и это неизбежно приведет к человеческим жертвам.

Поэтому самое главное правило контроля скважины во время ГНВП – обратить внимание на появление первичных признаков и при их появлении немедленно загерметизировать устье, а уже потом проводить работы по борьбе с ними.

Давайте разберем, какие признаки ГНВП бывают. Они бывают прямые и косвенные. Начнем с прямых:

1. Выделение на устье газа, перелив жидкости из скважины

2. Повышение скорости выходящего потока жидкости и увеличение объема. Это хорошо видно при промывке скважины, бурении и пр. Если мы закачиваем в скважину, предположим, один кубический метр, а на выходе получаем полтора, то скважина начала работать

3. Повышение газосодержания промывочной жидкости

1. Увеличение механической проходки (бурения) скважины

2. Изменение параметров технологической жидкости. Т. е. если мы бурим (промываем, райбируем, фрезеруем и тд.) и это сопровождается циркуляцией жидкости, то нужно измерять плотность и вязкость жидкости. Если ее плотность и вязкость снижается, то это практически сто процентов, что в нее поступает скважинный флюид

3. Изменение давления на насосах

После появления прямых признаков ГНВП необходимо сразу герметизировать устье, а при косвенных надо усилить контроль. Но это в теории. А на практике может быть бригада дуболомов, которых набрали по объявлению, они просто не могут до последнего обращать внимания, пока скважина не начнет плеваться. Или все видят прекрасно, что начались проявления, но по команде сверху (стране нужна нефть, нужны скважинооперации, потому что за это дает денюжки заказчик), да и сами рабочие торопятся и работают до последнего( да как-нибудь спустим, осталось ерунда, а потом отдыхать), пока не начнется выброс.

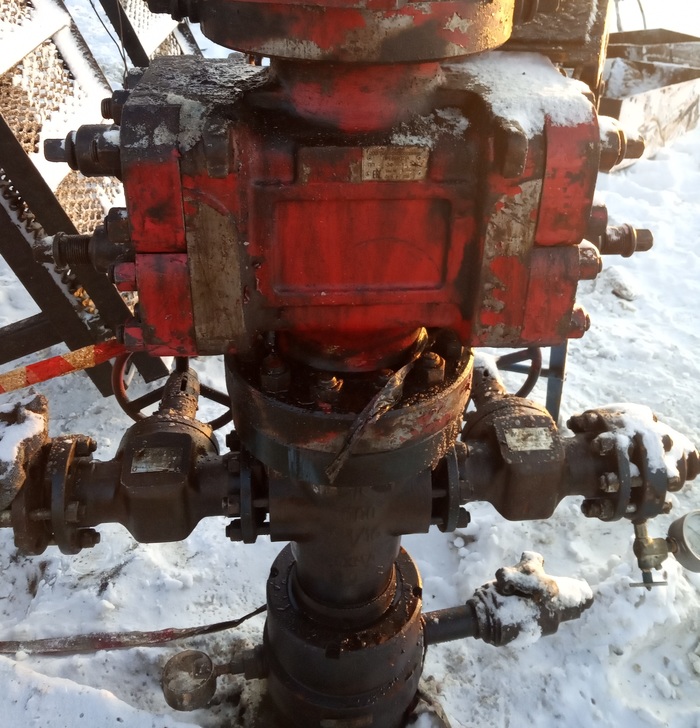

Для герметизации устья при ГНВП используется противовыбросовое оборудование (ПВО). Оно эффективно при появлении первых признаков ГНВП, выбросе, но если начался открытый фонтан, то использовать его бесполезно. Более того, нередко его расстреливают из пушки или танка, чтобы можно было его снять и сбить пламя.

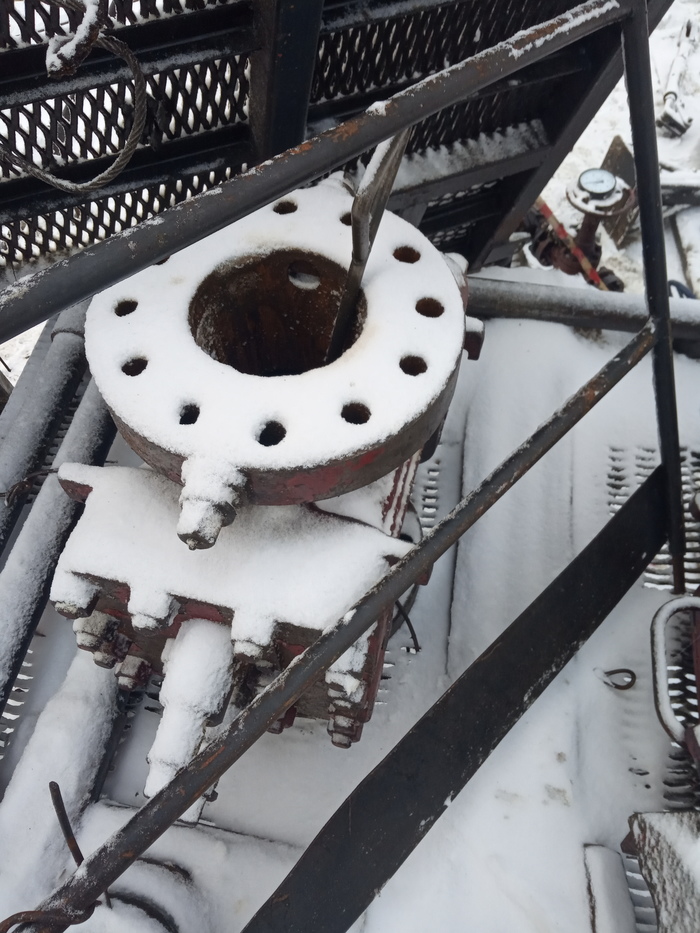

Комплект противовыбросового оборудования сам по себе невелик, по крайней мере в КРС. В его входят превентор и специальная запорная компоновка, комплект герметизирующего оборудования (КГОМ), состоящий из основания (катушки) и нескольких типов вставок, манифольдных линий и блока дросселирования. При этом основа основ ПВО – это превентор и запорная компоновка, часто используют и КГОМ, а вот манифольд (система трубопроводов высокого давления) и блок дросселирования используют далеко не всегда.

Практически любому ремонту скважины предшествует ее глушение, потом монтируют подъемник, с помощью которого и производят ремонт, а потом монтируют ПВО и только после этого приступают к ремонту.

При этом ПВО ставят не наобум, а по строго определенной схеме монтажа (обвязки устья) ПВО, которые были еще разработаны в советские времена: http://www.gosthelp.ru/text/GOST1386290Oborudovaniepr.html

Эти схемы утверждаются противофонтанной службой региона. Единственно, что непонятно для меня, почему для скважин одной категории в разных регионах схемы обвязки разные. Например, в Оренбуржье у нас монтаж ПВО превращался в мучение, мы тянули по схеме №1 выкидную трубу длинной сто метров, ставили блок дросселирования, отбойные щиты, делали дистанционные тяги к превентору, а на северных месторождениях нет ни выкидных линий, ни дистанционных тяг, ни отбойных щитов (только при ПВР). Думаю, что все упирается в банальную экономию времени и средств

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

В бурении ставят сразу два превентора, на самом верху всегда находится универсальный или кольцевой превентор, он имеет округлую форму и состоит из стального корпуса, в полости которого находится мощное кольцевое упругое резиновое уплотнение. Под уплотнением находится гидравлический поршень, который гидравлическим давлением поднимается наверх, сжимая уплотнитель, который, в свою очередь, обхватывает буровую трубу, создавая изоляцию. Отличительная черта этого типа превентора заключается в том, что благодаря эластичности уплотнителя превентор может быть закрыт на трубах различного диаметра или замках.

Еще одной отличительной чертой кольцевого превентора является то, что он позволяет протаскивание трубы через закрытый превентор (до износа уплотнителя можно протащить до 2500 метров труб), что немаловажно при попадании в пласты с высоким давлением, а также он позволяет проворачивать буровую колонну.

Превентор универсальный в разрезе, виден бронзовый уплотнительный поршень

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Принцип работы гидравлического превентора, видео дурацкое, но другого не нашел

В КРС чаще всего используются превентор ППШР-2фТ (Превентор плашечно-шиберный двухфланцевый) и ПП-2-ФТ (превентор плашечный сдвоенный)

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

А так он выглядит в реальности. Ну никакой романтики

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Принцип работы превентора достаточно прост. Превентор имеет осевой канал для прохода НКТ. Внутри корпуса располагается плашечный затвор, состоящий из двух плашек. Трубные плашки герметизируют трубы НКТ по наружному диаметру, а шиберная пластина или глухие плашки перекрывает стволовой проход превентора при отсутствии в скважине труб НКТ.

Винты приводов имеют снаружи квадратные торцы для установки штурвалов или дистанционного управления и две проточки для визуального контроля положения плашек и шиберной пластины. Плашки превентора передвигаются по полозьям в корпусе независимо друг от друга, при вращении соответствующего штурвала механизма привода.

Максимальное смещение при герметизации трубы, от центра допускается 3 – 5 мм. При вращении штурвала по часовой стрелке винт привода плашки выкручивает толкатель, который придает плашке поступательное движение к центру. Вторая плашка приводится в движение вращением второго штурвала, расположенного с другой стороны превентора на том же уровне.

Общий принцип работы превентора

Глухие плашки монтируются в превенторе ПП-2-ФТ, а в превенторе ППШР-2фТ вместо глухих плашек шибер

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

На сегодня все, осталась третья, заключительная часть

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Наука | Научпоп

6.1K постов 68.8K подписчика

Правила сообщества

ВНИМАНИЕ! В связи с новой волной пандемии и шумом вокруг вакцинации агрессивные антивакцинаторы банятся без предупреждения, а их особенно мракобесные комментарии — скрываются.

Основные условия публикации

— Посты должны иметь отношение к науке, актуальным открытиям или жизни научного сообщества и содержать ссылки на авторитетный источник.

— Посты должны по возможности избегать кликбейта и броских фраз, вводящих в заблуждение.

— Научные статьи должны сопровождаться описанием исследования, доступным на популярном уровне. Слишком профессиональный материал может быть отклонён.

— Видеоматериалы должны иметь описание.

— Названия должны отражать суть исследования.

— Если пост содержит материал, оригинал которого написан или снят на иностранном языке, русская версия должна содержать все основные положения.

Не принимаются к публикации

Точные или урезанные копии журнальных и газетных статей. Посты о последних достижениях науки должны содержать ваш разъясняющий комментарий или представлять обзоры нескольких статей.

— Юмористические посты, представляющие также точные и урезанные копии из популярных источников, цитаты сборников. Научный юмор приветствуется, но должен публиковаться большими порциями, а не набивать рейтинг единичными цитатами огромного сборника.

— Посты с вопросами околонаучного, но базового уровня, просьбы о помощи в решении задач и проведении исследований отправляются в общую ленту. По возможности модерация сообщества даст свой ответ.

— Оскорбления, выраженные лично пользователю или категории пользователей.

— Попытки использовать сообщество для рекламы.

— Многократные попытки публикации материалов, не удовлетворяющих правилам.

— Нарушение правил сайта в целом.

Окончательное решение по соответствию поста или комментария правилам принимается модерацией сообщества. Просьбы о разбане и жалобы на модерацию принимает администратор сообщества. Жалобы на администратора принимает @SupportComunity и общество пикабу.

У нас щас новая фишка от суперов- все превентора должны быть с обогревом. Мопов у нас мало так что монтируем рубашки подогрева и подрубаем к ним обратку с гкш. Поскольку в минус 30 гидравлика чуть тёплая то и превентора во льду

Я правильно понял что без превентора скважин в принципе не может быть, и без него работы на скважине просто напросто запрещены?

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Был некоторый спад в работе, второй месяц подряд. Экономиста это начало задевать, мол за что им платить 3,5 в день, когда они работают всего десять раз в месяц.

Опытные люди сказали, чтобы не лез, куда не нужно. Сегодня десять в месяц, а через месяц будет по три операции в день. Одна скважинооперация приносит 200-500 тысяч, даже с учётом техники окупается зарплата многократно.

Люди стали возмущаться и увольняться. Он продолжал гнуть свое, наберём новых. Но их не так уж легко набрать, особенно надёжных, проверенных, опытных. Начальство недовольно.

Начинается разбор полётов, как такое вышло, почему раньше такого не было. Экономист предстаёт перед светлыми очами генерального директора, после чего сова улетает в неизвестном направлении с заявлением. Оплату возвращают по прежней схеме, за смену, неважно, была работа или нет. Но чтобы привлечь людей, пришлось её поднять до 4 тысяч. Сэкономили

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Интересное рассуждение мудрого человека

«Первая советская нефть пошла за границу в конце 1960-х или начале 1970-х. И мы вдруг выяснили, что фантастически богаты. Но жили же мы без этих нефти и газа, и стали при этом мощнейшей мировой державой»

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Оборудование для добычи нефти)

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Вобщем это УЭЦН (установка электро центробежного насоса).
Если можно так выразиться,это модульная конструкция,которая позволяет добывать от 16 до 1800 тон жидкости в сутки.(в зависимости от конфигурации,параметров скважины и пожеланий заказчиков).

Сравнительно ШГН (Штанговый Глубинный Насос,та самая «качалка» вдоль дороги,добывает не более 15 тон в сутки.)

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Учите английский и впахивайте: шесть советов новичкам от нефтяника с 30-летним стажем

Привет. Это очередной материал от NEFT.media. Мы не раз видели на «Пикабу» вопросы от начинающих нефтяников, как строить карьеру, на что ориентироваться. И поговорили с одним из опытных супервайзеров. Если хотите не голословно поспорить с героем, а поделиться собственным опытом — будем рады записать вашу историю. Контакты оставим внизу.

Вадим Ильин — выпускник Уфимского нефтяного института. С 1997 года работал на вахтах в Объединенных Арабских Эмиратах, Йемене, Ливии и Ираке, на разных предприятиях, от «Когалымнефтегаза» и «Русского сервиса» до зарубежных представительств «Лукойла» и Halliburton. Из помощника бурильщика третьего разряда дорос до супервайзера, которому платили 1 тыс. долларов в день. На этом фото Вадим в центре в сером комбинезоне.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Стремитесь туда, где лучше

В середине 1990-х на русский север стали заходить иностранные подрядчики со своим оборудованием. На одной их базе я увидел красивый красный подъемник с белой мачтой. По сравнению с грязным, измазанным в мазуте оборудованием русских сервисных компаний это было как небо и земля. Я тогда сразу понял: вот тут хочу работать — и я тут буду работать.

Тогда зарубежные компании как раз внедряли программы интеграции и набирали персонал из местных русских ребят. Наши видели, что иностранцы работают как бешеные, и не очень сильно туда стремились. А мне терять было нечего: я четко понимал, что в иностранных компаниях есть какое-то будущее.

Позже, когда уже начал работать за границей, мне объяснили: надо всегда искать место, где лучше, и это нормально. Не нормально, если ты всегда и всем доволен.

Руководство компаний прекрасно знает, что сотрудники постоянно в поисках более высокой позиции и лучшего места. Никто не расценит ваш уход как предательство. Поэтому, даже если у вас сейчас есть работа, всегда присматривайтесь к новым горизонтам.

Моя первая должность в зарубежной компании называлась rust about — «ржавчина вокруг» (прим. ред. — возможно, герой так шутит, потому что должность разнорабочего называется roustabout). Это самая низовая позиция в бригаде: нужно было мыть, убирать и драить оборудование. В трудовой было написано, что я оператор подземного ремонта скважин пятого разряда. Впахивать действительно пришлось: у нас была 12-часовая смена, с 6:00 до 18:00.

На всех низовых позициях работали русские. Я попал туда с другом — возможно, поэтому вдвоем нам было легче. Мы освоили некоторые технологии, научились работать на импортном оборудовании и примерно через год начали постепенно заменять иностранный персонал. Из rust about я дорос до рабочего на площадке — floor man, потом до верхового — derrick man, а в итоге стал ассистентом бурильщика.

Меня повышали как раз потому, что в какой-то момент у меня включались мозги. Я пытался понять, куда мы идем, в чем моя задача и как ее правильнее сделать. Если ты не тормоз, всегда сможешь вырасти и чего-то достичь. Все зависит только от твоей соображалки и личных качеств.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Меня всегда вот что поражало: везде, в каких бы зарубежных компаниях я ни работал, нет этого нашего русского «надо сачкануть», перекурить, пойти покушать.

Там все работают. А покурить или поесть — если будет время. Поэтому они так хорошо зарабатывают. Вывод: если хочешь, чтоб тебе платили, ты должен хорошо работать и отдаваться этой работе.

Помню случай с севера, когда мы занимались ремонтом скважин. Это не непрерывный процесс и время на перекуры было всегда. Однажды из Соединенных Штатов прилетел новый бурильщик, и я заметил, что он набирает сэндвичи с собой. Я тогда удивился — зачем, ведь мы вернемся на обед. А он: «А ты откуда знаешь? Вдруг времени не будет?» Для него было очевидно: если по контракту положено работать 12 часов, ты должен работать 12 часов, а не бегать в столовую кушать. Я у них очень быстро этому научился.

Молодежь часто спрашивает, как попасть на работу в зарубежную компанию. Элементарно: учите английский! На производстве с вами никто по-русски говорить не будет. Сегодня возможностей выучить язык намного больше, чем раньше. Я учил английский по старой, купленной с рук книжке Драгункина и сына потом по ней научил. Всем ее рекомендую.

Я научился понимать иностранцев на слух где-то через год. В бытовке, на перекурах говорили о быте, о жизни — практика была обалденная.

Если поставить такую задачу — можно уже через полгода все понимать, а через год заговорить. Хотя акцент, конечно, останется.

Не бойтесь увольнения

Нужно четко понимать: в любой западной компании в любой момент тебя могут уволить. Ничего личного — просто бизнес.

Я сам попал в такую историю, когда в нулевых началось повальное сокращение персонала в Halliburton. Никто не разбирался кто я и откуда: я просто оказался в категории людей, подлежащих сокращению. Да, все было по-человечески, мне выплатили деньги. Но что дальше? «Не знаем, давай, до свидания».

Я знаю много русских ребят, которых западные компании взяли еще студентами и вкладывались в них нуля — курсы, тренинги, летние стажировки. Но все равно они потом попали под сокращение. Если тебя считают нужным сократить — тебя сократят, несмотря ни на твои заслуги, ни на то, сколько денег в тебя вложили. В то же время, если ты остался без работы, за полгода без проблем сможешь найти новую. Мне постоянно писали и предлагали разные проекты. Грамотный специалист без работы не останется.

Я не верю в разговоры про грамотно составленное резюме, после которого тебя сразу куда-то возьмут. Возможно, один раз это и правда сработает. Но вообще на хорошие должности людей с улицы не подбирают. В основном все продвигаются благодаря личным контактам: тебя кому-то рекомендуют. Отсюда вывод: просто будь человеком и поддерживай со всеми нормальные отношения.

Если у вас есть свой опыт в нефтянке — хоть позитивный, хоть негативный — смело пишите нам. Это можно сделать в инстаграме Neft.media или связаться с нашими журналистами по электропочтам shatalova@neft.media и kuznetsov@neft.media.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

На нефтяном трубопроводе в Мексиканском заливе вспыхнул пожар

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Автор пишет, что от писем с рацпредложениями в нефтяные компании нет никакой реакции. Вполне возможно, что в Татнефти письма таки читают. =)

Следом идет патентная заявка от АО Татнефть от 28.02.2019 ( https://i.moscow/patents/RU2713287C1_20200204 ).

Я технически в этом ничего не понимаю, но разделы Реферат и Формула изобретения совпадают слово в слово.

Интересно услушать комментарии юристов по патентному праву.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Поиск и разведка нефтегазовых месторождений на европейском Севере

Ненецкий автономный округ занимает четвёртое место в России по запасам нефти. В регионе насчитывается 93 месторождения углеводородного сырья. Большие запасы обусловлены тем, что территория округа – это северная часть Тимано-Печорской нефтегазоносной провинции, занимающей территорию около 600 тыс. км² (сопоставимо с площадью Украины).

За счёт того, что продуктивные пласты залегают относительно неглубоко, разработка месторождений в Ненецком АО является высоко рентабельной. При этом разведанные запасы нефти в регионе выработаны только на четверть, а газа – не более, чем на 1,5%. Поиском и разведкой месторождений углеводородов в этом регионе занимается ПАО «ГЕОТЕК Сейсморазведка», одна из крупнейших геологоразведочных компаний в мире. В этом сезоне специалисты компании завершают двухгодичную разведку Ванейвисского и Лаявожского нефтегазоконденсатных месторождений по заказу компании «Газпром».

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Ненецкий автономный округ, расположенный преимущественно в субарктической зоне, богат и другими полезными ископаемыми. Помимо нефти, газа и газового конденсата, здесь обнаружены золото, алмазы, марганец, медь, никель, а также агаты и флюорит.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Ванейвисское нефтегазоконденсатное месторождение, открытое в 1973 году, располагается в 47 километрах от Нарьян-Мара, столицы региона. Это третье по запасам газа месторождение в регионе, освоение и разработка которого еще не начаты.

База сейсморазведочной партии №100 «ГЕОТЕК Сейсморазведка», которая в этом сезоне завершает работы на Лаявожском и Ванейвисском месторождениях общей площадью более 600 км².

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Полевой лагерь: жилые и производственные вагон-дома на санях – «балки», полностью оснащенные для комфортного проживания и работы при минусовых температурах и шквальных ветрах. Работники партии, более 250 человек. Большая часть из них приезжают из Республики Коми и Ненецкого АО.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Сейсморазведка в тундре зимой требует использования специальной техники. Один из незаменимых помощников – многоцелевой тягач МТЛБ.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Гусеничный транспортер ГАЗ-34039 (на переднем плане) – ещё одна машина повышенной проходимости, которая оптимально подходит для эксплуатации за Полярным кругом.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Большеземельская тундра. Климат Ненецкого округа в основном субарктический, континентальный. Он определяется наличием многолетней мерзлоты, близостью холодного моря, обилием заливов, рек, болот и озёр. В целом, для округа характерна длительная зима, короткое лето, сильные ветра и небольшая величина снежного покрова.

Топографы осуществляют вынос в натуру с одновременной привязкой пунктов геофизических наблюдений и закрепляют их на местности вешками.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Контроллер современной двухчастотной навигационной спутниковой системы GPS/GLONASS, позволяющей в режиме RTK (Real Time Kinematic) определять положение точек геофизических наблюдений с сантиметровой точностью.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

В результате получается такая «сетка» 300х300 метров. Площадь исследований, расчерченная сейсмопрофилями.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Идущие следом за топографами самоходные буровые станки осуществляют бурение взрывных скважин.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Вращательное роторное шнековое бурение.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Установка сейсмоприёмников. Зарегистрированные ими колебания – сейсмограммы, обрабатываются специальными вычислительными комплексами. После геолого-геофизической интерпретации эта информация дает представление о строении земной толщи и наиболее перспективных для скопления углеводородов участках – залежах.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

«Сейсмокосы». По-научному: четырехканальное звено полевой телеметрической системы сбора данных. Синие коробки – FDU (Field Digital Unit), полевые цифровые модули, каждый из которых – маленький, но мощный компьютер, преобразующий аналоговый сигнал датчиков в цифровую кодовую последовательность и передающий данные по цифровому кабелю в реальном времени с частотой дискретизации 2 мс.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Возвращение техники в партию с ночной смены.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Правда ли, что нефть образовалась из останков динозавров?

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Нередко пишут о том, что в образовании «чёрного золота» важнейшую роль сыграли продукты разложения древних обитателей нашей планеты — динозавров. Мы проверили, так ли это.

(Для ЛЛ: существуют разные теории, но. нет)

Об этом занимательном факте можно прочитать на экономическом портале «Кто в курсе», в учебном курсе для начальных классов «Рыбы, ископаемые и топливо» от Общества инженеров-нефтяников, в повести Виктора Пелевина «Македонская критика французской мысли» и многих других источниках. Распространено подобное мнение и на Западе, где упоминается в образовательных блогах. И в российских, и в зарубежных источниках приводятся свидетельства того, что эта информация долгое время преподавалась в средних школах.
Также в Сети распространён мем:

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Учёные до сих пор не пришли к единому мнению о том, как образовалась нефть. Существуют две принципиально разные теории её происхождения. Согласно первой — органической, или биогенной, — основой для нефти стали останки древних организмов и растений, которые на протяжении миллионов лет осаждались на дне морей или покрывались слоями на континенте. Затем, после переработки микроорганизмами и под воздействием температуры и давления, они сформировали богатые органическим веществом нефтематеринские (способные рождать нефть) породы.

Породы эти могут стать основой для нефти в так называемом нефтяном окне — зоне на глубине 1,6–4,6 км с температурой от 60 до 150 °C. В верхней его части температура недостаточно высока, и нефть получается «тяжёлой»: вязкой, густой, с высоким содержанием смол и асфальтенов. Внизу же температура пластов поднимается настолько, что молекулы органического вещества дробятся на самые простые углеводороды — образуется природный газ. Затем под воздействием различных сил углеводороды мигрируют из нефтематеринского пласта в выше- или нижележащие породы.

Из этого короткого описания может сложиться ложное ощущение скоротечности процесса образования нефти из органических останков. На самом деле он, по расчётам учёных, занимает в среднем от 10 до 60 млн лет.

❗️ Другое дело — искусственные условия: если для органического вещества создать соответствующий температурный режим, то на его переход в растворимое состояние с образованием всех основных классов углеводородов достаточно часа. Подобные опыты сторонники органической гипотезы толкуют в свою пользу: преобразование органики в нефть налицо.

В пользу биогенного происхождения нефти есть и другие аргументы. Так, большинство промышленных скоплений нефти соседствуют с осадочными породами. Мало того, живая материя и нефть сходны по элементному и изотопному составу. В частности, в большинстве нефтяных месторождений обнаруживаются биомаркеры — например, пигменты хлорофилла, широко распространённые в живой природе. Ещё более убедительным можно считать совпадение изотопного состава углерода в биомаркерах и других углеводородах нефти. Всё это делает органическую теорию происхождения вещи значительно более популярной в современной науке.

Однако и сторонники неорганической теории приводят ряд аргументов в пользу своей точки зрения. Версий неорганического происхождения нефти в недрах земли и других космических тел много, но все они опираются на одни и те же факты.

Во-первых, многие (хотя и не все) месторождения связаны с зонами разломов.
Через эти разломы, по мнению сторонников неорганической концепции, нефть и поднимается с больших глубин ближе к поверхности Земли. Во-вторых, месторождения нефти встречаются не только в осадочных, но и в магматических и метаморфических горных породах (хотя они могли оказаться там и в результате миграции). Кроме того, углеводороды встречаются в веществе, извергающемся из вулканов. Наконец, третий, наиболее весомый аргумент в пользу неорганической теории состоит в том, что углеводороды есть не только на Земле, но и в метеоритах, хвостах комет, атмосферах других планет и рассеянном космическом веществе. Так, присутствие метана отмечено на Юпитере, Сатурне, Уране и Нептуне. На Титане, спутнике Сатурна, есть реки и озёра из смеси метана, этана, пропана, этилена и ацетилена. А поскольку считается, что за пределами Земли на данный момент нет жизни, сторонники неорганической теории этим доказывают, что углеводороды вполне обходятся и без органики.

Очевидно, что посильный вклад динозавров в образование нефти может рассматриваться только в рамках первой теории — органической. Однако против этого есть два серьёзных аргумента.

1. Согласно господствующей сегодня концепции, нефть существовала в течение львиной доли времени существования нашей планеты (4 млрд лет). В пользу этого, помимо технических выкладок, говорят многочисленные находки. Например, в 1998 году в Австралии крошечные капли нефти были обнаружены внутри скальных пород, возраст окончательного образования которых доходит до 3,8 млрд лет. В то же время динозавры (кроме так называемых птичьих) просуществовали с отметки примерно в 250 млн лет назад до отметки в 66 млн лет назад. Иными словами, если всю историю существования нефти разбить на 16 равных отрезков, то динозавры попадут в последний, 16-й. Без них нефть вполне удачно образовывалась, хотя немалая часть существующих запасов нефти и появилась в последний отрезок.

2. Животные не составляют и 1% от общей биомассы Земли. Таков расклад сейчас, таким он был, если верить специалистам, и миллионы лет назад. По мнению ученых, исходным материалом для образования нефти служили и продолжают служить микроорганизмы, населяющие прибрежные морские воды, — планктон, 90% которого составляет фитопланктон. Иными словами, нефть — это в первую очередь результат разложения растений, а во вторую (или даже десятую) — животных, и то преимущественно мелких, но почти обязательно морских.

Таким образом, официальная наука не позволяет говорить о каком-то мало-мальски заметном участии динозавров в образовании нефти. В то же время опровергнуть наличие хотя бы микроскопической роли этих животных в процессе тоже невозможно.

Откуда же вообще возникло всеобщее заблуждение «нефть — из динозавров»? Современные исследования говорят о том, что оно могло стать результатом обширной рекламной кампании нефтяной корпорации Sinclair Oil, начавшейся в 1930-е годы в США. Корпорация спонсировала археологические раскопки динозавров, отправляла гигантские модели этих созданий на Всемирные выставки в Чикаго и Нью-Йорке, не говоря о всевозможной символике и сувенирах.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

И по сей день динозавр Дино украшает логотип корпорации, в чём-то способствуя жизни этого мифа.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

В Нижегородской области вор сдал на металлолом 10-миллионное оборудование нефтяников за 50 тысяч рублей

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Питерской конторе надобно было перевезти подвесное оборудование от трубогибочной машины. Дорогущий (160 лямов) станок доверили переправить из Твери в Новый Уренгой знакомой логистической компании. Но на такую махину нужно три фуры, потому к работе подключили трёх ИПэшников.

С первыми двумя проблем не было. А вот третий со своей долей доехал только до Нижегородской области. Точнее, до пункта вторчермета. Там он толкнул деталь за 56к рублей (при её стоимости в 10 миллионов). В питерской компании о пропаже прознали, а дальше — полиция, беготня, опрос работников в пункте приёма. Там подтвердили, что был тут недавно гражданин, сдавший штучку на 56к, — карты сложились. Жулика усиленно ищут.

Тем временем в Новом Уренгое у нефтяников встала работа — без этой части станок не имеет смысла.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Просто о сложном: проницаемость коллекторов

Под проницаемостью коллектора понимается способность пористой горной породы пропускать сквозь себя жидкость или газ при разнице давлений.

Надо понимать, что непроницаемых пород не существует. При сверхвысоких давлениях все горные породы способны пропускать через себя жидкость и газ. Но вот в реальных условиях такие давления неосуществимы. Некоторые породы с мелкими порами, плотной упакованной структурой, такие как глины с упорядоченной пакетной упаковкой, мергели, глинистые сланцы практически непроницаемы, не смотря на то, что их пористость может быть высокой. А вот породы с крупными порами, например известняки, доломиты, песчаники хорошо проницаемы для нефти, воды и/или газа

Проницаемость горных пород при линейной фильтрации описывается законом Дарси. Был такой ученый Анри Фелибер Гаспар Дарси, который изучал гидравлику и описал закономерности движения жидкости в пористой среде. Также в честь него названа внесистемная единица проницаемости. 1 Дарси (Д) соответствует проницаемости горной породы, через поперечное сечение которой, равное 1 см2, при ламинарном (струйном, линейном, без завихрений и пульсаций) режиме фильтрации, при перепаде давления в 1 атм на протяжении 1 см в 1 сек проходит 1 см3 жидкости, вязкость которой 1 сП (сантипуаз, примерно равен динамической вязкости воды).

Хоть единица и внесистемная, есть и дольные единицы, чаще всего применяется для измерения проницаемости используют тысячную долю миллидарси (мД).

За свой вклад в науку Анри Дарси был удостоен памятника во французском Дижоне

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Различают абсолютную, фазовую и относительную проницаемость.

В реальных условиях породы насыщены не исключительно нефтью, а сложной смесью нефти, воды и газа (флюидом), то есть представляют собой многофазную систему.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Просто о сложном. Нефть, природный газ и газовый конденсат

Пришло время рассказать подробнее про них

Начну с нефти, кто ее не видел может посмотреть, что она из себя представляет (видео мое)

Разрядка скважины, на выходе попутный газ (видео мое)

Газ может быть свободным, часть газа растворена в нефти, он выделяется из нее при добыче, такой газ называют попутным. Но больше всего газа в связанной с водой твердой форме, напоминающей снег или лёд. Такая форма газа называется газовым гидратом

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Если интересуют подробности, то можно прочитать эти статьи:
Легко ли добыть нефть. Природный газ

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Просто о сложном. Как под землей залегает нефть

При словах «нефтяное месторождение» многие представляют огромные озера нефти, которые расположены глубоко под землей. Примерно как в этой иллюстрации

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

В реальности эта порода выглядит так

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Керн из известнякового коллектора

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Пористость пород обеспечивает фильтрационно-емкостные свойства пласта, которые определяются пористостью и проницаемостью.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Венесуэльское битумное озеро Пич-Лейк

Сам по себе битум тое является ценным сырьем, но явно уступает нефти и гораздо дороже в переработке. И чтобы не произошло такого казуса, вторым обязательным условием сохранения нефти и газа под землей является наличие пород-покрышек, или как их еще называют флюидоупор.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

В следующей статье я напишу о строении, типах месторождений и как измеряют их запасы

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Рассказы вахтовика-69. Неэкономный способ сэкономить

И началось, что следовало ожидать. Выработка снизилась в разы. Операции, которые раньше выполняли в течение 12-18 часов, например спуск ЭЦН, начали длиться по 3-4 суток. За это время можно сделать ещё простой ремонт, например сменить насос, но надо же пить чай. Пошли аварии, а это дополнительные траты и недополученная прибыль. Судя по всему, сейчас эта контора вообще дышит на ладан, не удивлюсь, если она вообще вылетит в трубу. Но зато сэкономили копейки на зарплате специалистам

Как нефтянику правильно ходить в туалет

Вот такие инструкции у нас на работе повесили во всех кабинках)

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Где и сколько добывают нефти в России

Добыча иностранными компаниями ведется только в рамках соглашения о разделе продукции (СРП) и составляет порядка 3,5% добываемой нефти в России
12 компаний добывают 89 % всей российской нефти, а остальные 324 – всего 11%. Многие мелкие компании, например, оренбургская Преображенскнефть, эксплуатируют 1-3 небольших месторождения.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Добыча нефти ведется в 34 регионах России, но сосредоточена крайне неравномерно.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Основа российской нефтяной промышленности – Западная Сибирь. Главный регион – ХМАО. Но в ХМАО большинство месторождений сильно истощены, поэтому добыча нефти в нем медленно, но стабильно снижается. Сорок лет назад в нем добывали 60 % всей нефти РСФСР, но в прошлом году в нем добыли 51% российской нефти.

Второй регион по объемам добываемой нефти – ЯНАО. Добыча нефти в нем относительно невелика, в прошлом году добыли почти 9% всей нефти, но в добыче газа это лидер, который вырывается на корпус вперед – свыше 80% всего нашего газа добывают именно там.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Следующий район нефтедобычи – это «второй Баку». Так называют Урало-Поволжье, добывать нефть в котором начали еще до войны, в тридцатых годах. Здесь имеются два лидера: Татарстан и Оренбургская область, которые попеременно разделяют третье и четвертое место по нефтедобыче. В прошлом году пальма первенства безоговорочно принадлежала Татарстану, там добыли 37 миллионов тонн нефти.

Очень хорошим потенциалом обладает Астраханская область, только на шельфе Каспийского моря имеется порядка миллиарда тонн, но ввиду того, что добыча там сопровождается большими сложностями (много сероводорода, большие глубины, трудности морской добычи) добыча ведется там довольно медленно, порядка 6-7 миллионов тонн ежегодно.
Также неплохо ведется добыча в Самарской области и Башкортостане, в других регионах добыча ниже (Удмуртия, Чувашия, Пермский край).

Третьим районом добычи нефти является Тимано-Печерская нефтегазносная провинция. Добыча там осуществляется в двух регионах: Республике Коми и находящемся за полярным кругом в сложных погодных условиях – Ненецком автономном округе (НАО). Если добыча нефти в Коми достигла пика в 1980-х годах, то в НАО добыча начала развиваться только в 1990-х годах из-за прихода иностранных инвесторов в рамках соглашения о разделе продукции. В Тимано-Печоре добывается 5,5% от добычи в стране.

Самым старым районом нефтедобычи в России является Сереный Кавказ, где добыча нефти ведется более ста лет. В результате добыча в нем совсем невелика, не более 0,3% всей добычи, в основном в Краснодарском крае и Ставрополье, а в Чечне, Ингушетии и Дагестане добыча нефти снизилась до нескольких сотен тонн. Знаменитые некогда Грозненские промыслы, к которым рвался Гитлер, дают всего 202 тонны нефти в день. Примерно такая же ситуация в Калмыкии, правда там объемы добываемой нефти всегда были невелики.

Наиболее же молодым регионом по добыче нефти является Восточная Сибирь и Дальний восток. Месторождения были открыты там давно, но ввиду труднодоступности района и практически полного отсутствия инфраструктуры добыча велась в промышленных масштабах только на Сахалине. Но после распада СССР у нас появился новый друг –Китай с его огромным рынком. В результате была распечатана эта кубышка. В 1990-х гг. началась добыча нефти на шельфе Сахалина – проекты СРП Сахалин 1,2 (позже – 3). С 2010-х гг. добыча стала активно развиваться в Красноярском крае, Иркутской области и Якутии, откуда нефть преимущественно экспортируется в азиатские страны (Китай, Япония, Корея) по трубопроводу ВСТО. В регионах Восточной Сибири и Дальнего Востока добывается 13,5% нефти, больше всего – на Ванкорском месторождении Красноярского края. Большие запасы нефти и близость азиатских рынков сбыта делает восточные регионы самыми перспективным для развития нефтедобычи.

За период с 1980 г. по 2000 г. добыча нефти в России сократилась на 40%, преимущественно за счёт падения добычи в ХМАО, Татарстане и Башкирии. С 2000 г. по 2019 г. произошло как частичное восстановление добычи в старых нефтедобывающих регионах, так и начало добычи на востоке страны. Это позволило вплотную приблизиться к советскому рекорду 1983 года – 563 млн тонн. При этом можно было превысить и эти показатели, но объемы добычи нефти сдерживались картельным соглашением в рамках ОПЕК+

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Легко ли добыть нефть. Сколько живет месторождение

Сегодня я рассмотрю вопрос времени разработки месторождения и этапы его разработки. Надо понимать, что какой-то единого периода разработки не существует, каждое месторождение по своему уникально, как люди, и также как люди период его «жизни» может отличаться в разы. Существуют очень старые месторождения, возраст которых перевалил за сотню лет. Это многие месторождения Азербайджана, Западной Украины, в нашей стране по 120 лет Ширванскому, Майкопскому, Хадыженскому месторождению, примерно столько же лет Грозненским промыслам. Да, они дают немного нефти, скважины малодебетные, но работают и добывать из них можно еще не один год, а то и десяток лет.

Время разработки месторождения зависит от множества факторов: пластовых условий, запаса энергии, хода разработки и тд. и тп. Кроме того, в связи с совершенствованием методов повышения нефтеотдачи время разработки месторождения может значительно увеличиваться. В качестве примера можно привести знаменитое Ромашкинское месторождение в Татарстане, которое было открыто в 1948 году. Его планировали разрабатывать до 2065 года, но в связи с интенсивным применением методов увеличения нефтеотдачи «жизнь» его продлили аж до 2190 года.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

В разработке любого нефтяного месторождения выделяют четыре стадии
Первая стадия сопровождается разбуриванием месторождения, в этот период в залежи нефти много энергии, дебиты (производительность) скважин высокая, добыча происходит на естественных режимах, с использованием накопленной в месторождении пластовой энергии. Этот период относительно недолгий, 5-10 лет, а потом переходит в другой период – постоянной добычи. Как модно нынче говорить – добыча выходит на плато, не растет, но и не снижается, и эта красота длится тоже порядка десяти лет. В принципе разработку можно также вести на естественном режиме, но так добыча интенсифицирована, то и на этой стадии фонд механизируют и начинают добычу нефти с помощью глубинных насосов или другим искусственным способом.

А вот на третьем периоде механизированной добычи уже не избежать, и называется он периодом падающей добычи. По названию можно понять, что добыча начинает постепенно снижаться, в этот период в пласт начинают активно заканчивать воду (или газ) с целью поддержания пластового давления, а добыча уже ведется с помощью глубинных насосов.
Эта стадия длится также около десяти лет и постепенно переходит в четвертую стадию – завершающую. Эта стадия самая длительная, и в сумме может длиться гораздо дольше, чем первые три и длиться много десятилетий. Во время этой стадии добыча нефти постепенно снижается, дебиты скважин падают, число скважин снижается, продукция обводняется, а когда ее обводненность достигает порядка 98 процентов, то месторождение уходит на покой.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Если взять газовое месторождение, то в нем имеется не четыре, а три стадии. Это связано с тем, что газ имеет гораздо большую подвижность и подчиняется газовым законам, в том числе и Бойля-Мариотта РV=const. То есть при отборе определенного объема газа на определенный процент, на такой же процент снижается и пластовое давление.

Если взять аналогию с газовым шариком, то когда мы пробьем надутый шарик он начинает активно сдуваться, а потом эта скорость резко снижается, так как снизилось и давление газа.

Так и с газовым месторождением, по сути первая же скважина начинает снижать давление в нем. Первая стадия его разработки – это период растущей добычи. По аналогии с шариком, так как в нем много энергии, то от одной дырки он будет спускаться долго (если шарик достаточно большой). Потом, как и нефтяное, оно выходит на период стабильной добычи, после чего добыча газа начинает быстро снижаться.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Великая нефтехранящая держава или почему нельзя построить много нефтехранилищ

В моих темах про консервацию скважин и сжигание нефти не раз высказывалась мысль, что если нефть некуда девать, то можно взять и построить нефтехранилищ. Мысль, кажется, вполне соблазнительная. Белорусский Батька хотел дешевой нефти – мечты сбываются. Назначил помбура министром нефтяной промышленности, залил хранилища нефтью по 20-25 долларов за баррель, гони бензин, цены вырастут до сорока – озолотишься. Создал великую нефтехранящую державу, стриги купоны. Но как это часто бывает, что такие простые решения не более, чем неосуществимые сладкие мечты, которые в реальности реализовать сложно, долго и безумно дорого.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Начнем с того, что хранилища нефти существуют. Думаю название «Кушинг» известно каждому диванному нефтянику. Кроме этого, самого большого в мире, существует немало и других, правда размером поменьше. В том числе и в нашей стране, и у Батьки, любой нефтеперерабатывающий завод его обязательно имеет. И не только, они обеспечивают равномерную загрузку нефтепроводов, компенсируют пиковые нагрузки и сезонную неравномерность потребления нефти, в них имеется аварийный запас и стратегические резервы

Нефтехранилище в Кушинге

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Хранилища нефти бывают надземными и подземными. Начнем с подземных. Самые простейшие представляют резервуар, закопанный в землю. Они имеют малую емкость, поэтому для хранения стратегических запасов их рассматривать невозможно. Другое дело природные резервуары. Это подземные полости, которые образованы вымывом пород, смещением пластов и тд. По сути своей подземные слепые пещеры (каверны). Также это могут быть горные выработки – пустоты, которые образуются при извлечении породы, например заброшенные шахты. Такие подземные хранилища имеют меньшие потери на испарение, меньшие затраты на сохранение нужного температурного режима, меньше затрат на сооружение. Одно беда – их мало, особенно если учесть, что они должны быть полностью изолированы от внешней среды, чтобы не было утечек.

Вы можете сказать – а можно ли их сделать искусственно. Да вообще не вопрос, все упирается в цену. Ведь сразу под поверхностью земли построить их невозможно. Там почвенный слой, грунтовые воды, будут оползни, обвалы, отравление подземных вод. Надо углубляться на глубины не менее нескольких сотен, а то и пары тысяч метров. Кроме того, далеко не везде их можно построить, сверху над хранилищем должен быть слой нефтенепроницаемых пород-ловушек, например каменной соли, глины, аргиллита и пр.

Я не физик-атомщик, но нефть способно накапливать в себе сильное радиоактивное заражение. Думаю, что это связано с жидкой природой самой нефти, кроме того, она является растворителем. Пусть и очень мало растворяется породы окружающие, но этого достаточно, чтобы эту нефть никто не купил. Кроме того, имеется вероятность прорыва зараженного вещества даже при подземном взрыве. Например, в СССР при серии подземных промышленных ядерных взрывов (Программа №7) такие прорывы случались пять раз. Такие же случаи были и у американцев в рамках аналогичной программы «Плаушер». Поэтому при всей соблазнительности данной идеи она нереализуема. Правда, надо отметить, что таким способом делали промышленные хранилища газа, видимо он не подвержен такому сильному заражению. А может и от такой идеи отказались, новой информации я не нашел.

Наземные же хранилища сейчас практически везде представлены РВС – резервуарами вертикальными стальными. Другое их название – резервуар Шухова, потому что автором этой конструкции был гениальный русский инженер-конструктор Владимир Григорьевич Шухов.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Побывав на промыслах Нобеля в Баку, изучив применявшиеся тогда кубические резервуары, а также открытые нефтехранилища, он разработал конструкцию клепанного вертикального стального резервуара, конструкция которого была описана в статье «Механические сооружения нефтяной промышленности» в 1883 году. Такая конструкция имеет гораздо меньшую массу, чем кубическая, благодаря конической крыше, которая может быть и висячей, уменьшаются потери на испарение, а установка на песчаную подушку без мощного фундамента, существенно удешевил конструкцию. Она оказалась настолько удачной, что в тех или иных вариациях используется сейчас во всем мире.

Старый клепаный резервуар Шухова

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Почему же Батьке бы не взять и сделать таких резервуаров? А вот теперь мы переходим к самому главному – от теоретического разглагольствования к простейшим расчетам. Итак, усатый Президент решил сделать Беларусь нефтедобывающей, тьфу, великой нефтехранящей державой. Даешь резервуары. Обычно объем такой «бочки» составляет порядка 100-120 тысяч кубометров. Избыток нефти на сегодняшний день порядка трех миллионов кубических метров, т. е. надо тридцать таких резервуаров. И это всего для хранения всего суточного избытка нефти. Но по регламентам и нормативам на сооружение одного резервуара отводится год. Т. е. ежедневно надо закладывать тридцать резервуаров, и так 356 дней, 10680 резервуаров. Размах стройки будет сопоставим с Великой Китайской Стеной, на все это не хватит бульбы и белорусов, придется китайцев экспортировать.

Ну ладно, сгонит Батька своих бездельников, мы дадим своих, подсчитаем, сколько это будет стоить. Для примера возьмем хранилище в Сингапуре на 2,4 миллиона кубометров, без малого тот объем, который избыточно добывается ежедневно.

То самое сингапурское нефтехранилище

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Стоимость этого проекта составила 760 миллионов долларов. Предположим, что у Батьки не забалуешь и распилов, откатов, воровства не будет, тогда хранилище на 3 миллиона тонн будет стоить 950 миллионов баксов, один резервуар обойдется бюджету 3,16 миллиона долларов. В кубическом метре вмещается порядка 7 баррелей нефти, то есть стоимость барреля в этой бочке составляет 45 долларов. Именно такую сумму Батьке надо вложить, чтобы построить хранилище. Если он продаст всю бульбу, трикотаж и даже свои усы сдаст за деньги – не хватит денег. Не говоря уж о том, что сооружение мало построить, на его содержание тоже тратится немалая сумма.

Также некоторые выдвигали идеи, что можно выкопать траншеи, сделать гидроизоляцию и заливать туда нефть. Господа, это вообще несерьезно. Во-первых, откуда такая уверенность, что изоляция будет надежной? Ведь речь про быстровозводимые сооружения, кинут полипропиленовые рулоны, насколько они надежны? А другие дороги. Далее – огромные потери на испарение. Это сотни тысяч кубометров в год, это окисление нефти и падение ее качества, это экологически проблемы. А взрывопожаробезопасность вообще не выдерживает никакой критики, если будет пожар – то будет настоящая катастрофа. Поэтому такой вариант не устроит никого и никто не разрешит делать такие хранилища. Поэтому идея великой нефтехранящей державы неосущствима, Батьке и другим любителям дешевой нефти остается одно – договариваться.

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Как снижают добычу нефти. Взгляд изнутри

Также нашлись те, кто вскрыл злокозненные планы и начал утверждать, что, мол, снижение добычи только на бумаге, а в реальности никто не снижает, спасают месторождения, сожгут, выльют в тайгу, но не снизят. Реально, это уже просто смешно, но мой комментарий, что снижают, был жестко заминусован, мол ты то откуда знаешь, мы знаем лучше. Интересно, а многие ли из них отличат нефть от газового конденсата? Думаю, что большинство даже водяную скважину не отличат от нефтяной, но они знают все про нефть))). Но я не согласен с ними, и скажу, почему.

Все дело в том, что я сейчас нахожусь на вахте на одном из крупнейших месторождении нефти в России. Оно настолько большое, что разделено на несколько лицензионных участков, которые разрабатываются разными компаниями. Естественно, мне никто не скажет точных цифр, насколько планируют снизить добычу. Это и коммерческая тайна, я к ней допуск не имею. Но по косвенным признакам легко понять, что добычу снижают. В чем это заключается?

1. Снижение числа буровых. Меньше бурят, меньше новых скважин, меньше нефти. При этом снижается число и больших буровых, и число станков ЗБС – забуривания боковых стволов.

2. Снижение числа бригад капитального ремонта скважин. До 15 мая должно встать под забор 22 бригады, это немногим меньше половины всех бригад КРС, задействованных на месторождении. Число ремонтов снизится, добыча упадет.

3. Изменение типов ремонта скважин. Если раньше преобладал ремонт, который приводил к росту добычи: ввод новых скважин, освоение после забуривания бокового ствола (ЗБС), освоение после гидроразрыва пласта (ГРП), смена насосов, подготовка к ЗБС и ГРП, то сейчас преобладать другие. Это длительные аварийные работы, которые могут идти неделями, а то и месяцами. На одной скважине, за этот период раньше могли сменить по 10-13 остановившихся насосов. Это перевод добывающих скважин в пьезометрические (наблюдательные). Также много работ по переводу низкодебитных скважин во временную консервацию (спуск воронки).

4. В это же время появилось много работ по проведению солянокислотных обработок (СКО). Если раньше было много работ СКО при неподрыве планшайб и ликвадации прихватов, то сейчас начали делать много УСО (удаление солееотложений), бесподходных СКО (на работающий насос без бригады), СКО нагнетательных скважин (для поддержки приемистости). Все это приводит к увеличению срока работы насосов, увеличению межремонтного периода работы скважин.

5. Увеличение числа работ по поддержанию в рабочем состоянии транспортной инфраструктуры – продувка трубопроводов, прокачка ингибиторов и пр. Это увеличит срок их работы и снизит затраты на ремонт.

Кроме этого, я просто уверен, есть и другие работы, которые приводят к снижению добычи (например остановка некоторых скважин), просто у меня нет информации об этом, это вне зоны моей компетенции.

1. Работы по снижению добычи нефти однозначно проводятся

2. Данные работы разноплановые, некоторые проводятся с целью снижения добычи, другие направлены на увеличение срока службы нефтегазопромыслового оборудования, что приводит к сокращению затрат на их ремонт

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Что такое пво в бурении. Смотреть фото Что такое пво в бурении. Смотреть картинку Что такое пво в бурении. Картинка про Что такое пво в бурении. Фото Что такое пво в бурении

Дешевле ли сжигать нефть, чем снизить добычу?

Вчера, во время обсуждения цены на нефть (Дополнение к посту «Отрицательная цена на нефть простыми словами»), я не раз и не два прочитал, что снижать добычу нефти невыгодно, дешевле нефть сжигать, чем останавливать работу скважины. На мои просьбы обосновать такие утверждения начали писать, что, мол, работы по консервации скважины стоят настолько дорого, что дешевле сжечь.

Я сразу понял, что без журналистов тут не обошлось. Полез в сеть и нашел ссылку на Рейтерс, которая ссылалась на некого noname (кто бы сомневался) представителя российской нефтяной компании, который сказал, что это будет сделано во имя спасения месторождений. И я в очередной раз убедился, что журналистика у нас, да и в мире, давно опустилась до низкого уровня, до дна, что в ней, главное, хайпануть, преподнести жареные факты, а обосновать и подсчитать, во сколько обойдутся такие предложения – не нужно, пипл, как говориться, хавает.

Я уже писал ранее, что при грамотно проведённой консервации скважины риски снижения дебита (продуктивности) скважины стремятся к минимуму (В Саудовской Аравии достаточно вентиль перекрыть. ). Затратное ли это дело – о да. Особенно если консервация будет длиться более года. Стандартный порядок длительной консервации (читать не обязательно, можете смело пропустить два списка и абзац):

1. Приезжает на скважину бригада капитального ремонта скважин (КРС)

2. Делает глушение скважины

3. Поднимает спущенное оборудование

5. Заполняют пространство от забоя до места посадки пакера (выше зоны перфорации) жидкостью, не изменяющей коллекторские свойства пласта, обычно применяют обратную эмульсию.

6. Спускает ретейнер (неизвлекаемый пакер, обычно мостовую пробку или взрывной пакер) и сажает его в нужном месте, выше интервала перфорации

7. Спускают перо или цементировочную воронку, делает заливку цементного моста

8. Делают опрессовку моста и колонны на герметичность, проверяют механическую устойчивость моста путем разгрузки колонны труб НКТ

9. Делают заливку ствола скважины раствором, создающим гидростатическое давление, зону промерзания заливают незамерзающим раствором хлорида кальция или дизельного топлива

10. Спускают воронку на глубину 500 метров

11. Скручивают вентили с фонтанной арматуры, ставят заглушки, отсекают от АГЗУ

12. Все. Мог кое-что позабыть или перепутать по давности лет, но несущественное

Если консервация непродолжительная, то происходит все гораздо проще:

1. Бригада КРС переезжает на скважину

2. Глушение скважины

3. Подъем оборудования

4. Промывка скважины и заполнение незамерзающей жидкостью, создающей противодавление на пласт

5. Спуск воронки на пятьсот метров

Кажется, все звучит ужасно, ой как много всего, в реальности работы на 4-5 дней, максимум неделю. Если вы дадите параметры скважины и стоимость материала, то я смогу вам подсчитать примерную суму расходов. Но вряд-ли они превысят миллион-полтора рублей. И это затраты на длительную консервацию скважины, при консервации на год затраты становятся минимум раза в два меньше. Тоже самое касается затрат на обратный процесс – расконсервацию скважины. Расконсервация скважины проходит в другом порядке, дольше и затратнее. Примем, что в два раза.

Итак, подсчитаем затраты. Будем филантропами, консервация у нас будет стоить 1,5 миллиона рублей, а расконсервация – 3 миллиона. Цифры примерные, даже завышены, это же не бурение, тут расходы в разы меньше. Итого мы потратим четыре с половиной миллионов. Сумма внушительная. Но что будет стоить дешевле – консервация/расконсервация или сжигание нефти? Давайте подсчитаем.

Но теперь переходим к другому аспекту. Сколько же будет стоить сжигание. Во-первых, никто толком не знает, когда поднимется цена на нефть. Мне кажется, что этот кризис довольно длительный, он уже идет месяц, почти половина срока, когда, теоретически, мы сжигаем нефть. А если полгода, 180 дней? 103 дня мы будем сжигать нефть впустую, затраты в 2,5 раза больше, чем на консервацию/расконсервацию. А если год будет дешевая нефть?

Представляете, вы сжигаете в факеле за год более 21 миллиона рублей. Дешевле, чем останавливать – ой-ли. А если скважина более дебитная, 10 тонн по нефти, то что будет дешевле, потратить на консервацию 4-5 миллионов или 40 миллионов тупо сжечь?
Далее. Вы должны также иметь ввиду, что нефть со скважины вы не сжигаете. По той причине, что безводная нефть бывает на очень малом количестве скважин. Практически всегда нефть обводнена, чтобы ее сжечь, вам надо ее подготовить, избавить от воды и соли, а потом сжечь. Знают ли журналисты Рейтерс и некие «представители российской нефтяной компании» про это? Вряд-ли.

Идем еще дальше. Дело в том, что сжечь нефть просто так нельзя. Точнее можно, лить в емкость и сжигать. Но при этом образуется огромное количество продуктов неполного сгорания углеводородов – сажи. Чтобы снизить ее количество, нефть надо аэрировать, образовывать аэрозоль нефти и воздуха. Для этого нужно дополнительное оборудование, дополнительные траты. Сжечь тысячи, миллионы тонн нефти, о которых ничто сумняшеся пишут журналисты – еще та техническая задача. Не говоря уж о том, что даже если будет мало сажи, то будет выделяться огромное количество оксида азота и серы. За такие вещи экологические организации наложат колоссальные штрафы. А если учесть, что Россия учасник Киотского протокола, то покупка квот обойдется в миллионы, нет, миллиарды долларов. Какая уж тут выгода, а нет никакой выгоды, сплошное разорение.

Что мы имеем в итоге. Я ни в коем случае не являюсь неким экспертом и аналитиков с сфере добычи нефть. Много людей, которые гораздо более компетентны в этих вопросах. Н по моему личному мнению, утверждающегося на некотором объеме знаний и опыту, считаю, что заявления, что сжигать нефть выгоднее, чем снижать ее добычу, не обоснованы никакими расчётами и являются выдумкой журналистов или зиждутся на недопонимании слов неуказанных представителей российских нефтяных компаний

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
