Изобретение и совершенствование. Пулеметы Р. Дж. Гатлинга
Путь к изобретению
Р.Дж. Гатлинг (1818-1903) с юности проявлял интерес к технике и регулярно предлагал новые идеи. К примеру, в конце тридцатых он подал патентную заявку на гребной винт для самоходного судна – но оказалось, что несколько месяцев назад такое изобретение уже зарегистрировали. В дальнейшем Гатлинг создал несколько сельскохозяйственных машин разного назначения. Сначала они разошлись по округе, а затем начали эксплуатироваться и в других штатах.
В сороковых, после тяжелой болезни, изобретатель заинтересовался медициной. В 1850 г. он окончил Медицинский колледж Огайо, но не стал работать по новой профессии, продолжив разработку и внедрение новых механизмов и устройств разного назначения. За долгие годы доктор Р. Гатлинг получил целый ряд патентов на разнообразные изобретения, но славу ему принес лишь один, полученный в 1862 г.
В то время типичное сражение представляло собой перестрелку двух строев, затем переходящую в рукопашную схватку. Основными причинами этого были ограниченные характеристики наличных армейских мушкетов и винтовок. Для создания необходимой плотности огня требовалось множество стрелков, и каждый из них подвергался риску ранения или гибели.
Известные решения
Также в этот период получили распространение револьверы с вращающимся блоком стволов. Во время стрельбы блок поворачивался вокруг продольной оси и поочередно подводил стволы к общему спусковому механизму. Такая конструкция тоже позволяла повысить скорострельность в сравнении с одноствольными системами.
Оригинальная конструкция

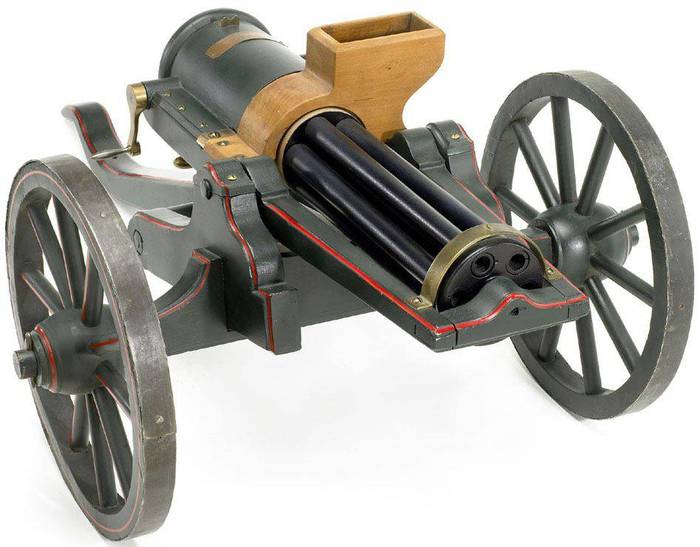

Система боепитания была разработана с нуля. Гатлинг использовал открытый сверху коробчатый магазин. Унитарные патроны в сгорающей бумажной гильзе должны были под собственным весом проходить через него и поступать к затворной группе, занимающей верхнее положение внутри кожуха.
Предложенная схема не имела автоматики и нуждалась во внешнем приводе. В этом качестве использовалась рукоятка, вращаемая стрелком. Усилие передавалось к блоку стволов через угловую зубчатую передачу. От скорости вращения рукоятки зависел темп стрельбы.
По пути совершенствования
Первый опытный пулемет новой системы был собран в кустарных условиях в 1861 г. В следующем году была основана фирма Gatling Gun Company, и в ноябре того же года Р. Гатлинг получил патент US 36836 на свое изобретение – «Improvement in revolving battery-guns». К этому времени успели собрать небольшую партию изделий для демонстрации военным, но ее вскоре уничтожил пожар.
Одновременно с этим Р. Гатлинг работал над совершенствованием имеющейся конструкции. Улучшенный вариант пулемета был запатентован в 1865 г. Он мог делать до 350 выстрелов в минуту – значительно больше базового изделия. Вскоре после этого армия США впервые закупила крупную партию пулеметов и вскоре приняла их на вооружение.
В этот же период появляется необычный магазин Л.У. Бродвелла. Его выполнили в виде блока из 20 магазинов на 20 патронов – они собирались в цилиндр и могли вращаться вокруг вертикальной оси. Израсходовав один магазин, стрелок должен был повернуть весь блок и продолжать стрельбу. В зависимости от калибра пулемета, магазин Бродвелла мог вмещать до 400 патронов. Позже был создан сменный барабанный магазин с горизонтальным размещением патронов.
Важнейшее нововведение появилось в 1893 г. В этот раз Р. Гатлинг удалил ручной привод и заменил его электромотором. Нагрузка на стрелка резко сократилась, что упростило боевое применение. Впрочем, электрические системы того времени не отличались совершенством, и работа с аккумулятором могла стать отдельной проблемой.
Уход и возвращение
К началу XX в. пулеметы Гатлинга получили достаточно широкое распространение и активно использовались многими армиями на всех континентах. Другие компании разрабатывали и выпускали артиллерийские системы аналогичной конструкции.
США, первые принявшие пулемет Гатлинга, отказались от него в 1911 г. и полностью перешли на современные автоматические образцы. Вскоре по этому пути пошли другие страны. На несколько десятилетий многоствольная схема с вращающимся блоком ушла в тень за отсутствием реальных перспектив.
Однако уже в межвоенный период в разных странах начались работы по созданию автоматических образцов схемы Гатлинга. Некоторые проекты, такие как советский пулемет И.И. Слостина, дошли до испытаний, но не продвинулись дальше и не поступили на вооружение. Различные технические проблемы и затруднения не позволяли превзойти «традиционные» конструкции.
Триумфальное возвращение схемы Гатлинга состоялось в пятидесятых годах, когда в США была создана 20-мм авиационная пушка M61 Vulcan. Вскоре появились новые орудия и пулеметы этой схемы американской и советской разработки. Они нашли применение в авиации, в зенитных комплексах и на кораблях. Схема вековой давности оказалась весьма полезной.
Современные пушки и пулеметы схемы Гатлинга, как и их предшественники, используют подвижные сборки, включающие несколько стволов и затворов. Они способны развивать скорострельность в тысячи выстрелов в минуту, чему помогает более медленный нагрев стволов и более эффективное охлаждение в интервалах между выстрелами. Созданы рабочие системы автоматики и удобные внешние приводы, а также емкие и отказоустойчивые средства боепитания.
Карусель смерти: пулемет Гатлинга.
Система Гатлинга обычно насчитывала от 4 до 10 стволов калибра 12−40 мм и позволяла вести огонь на расстояние до 1 км со скорострельностью около 200 выстрелов в минуту. По дальности стрельбы и скорострельности она превосходила обычные артиллерийские орудия.
По иронии судьбы, реванш «гатлингов» над одноствольными автоматическими пушками состоялся больше чем через полвека, после войны в Корее, которая стала настоящим полигоном для испытания реактивной авиации. Самолеты того времени вооружались целыми батареями из нескольких стволов калибром от 12,7 до 37 мм. Все это было сделано ради увеличения секундного залпа: ведь непрерывно маневрирующий вражеский самолет держался в прицеле лишь доли секунды. Неожиданное решение нашлось само собой: американская корпорация General Electric еще в конце 1940-х начала эксперименты со… старинными пушками Гатлинга, взятыми из музеев. Блок стволов раскручивался электромотором, и орудие 70-летней давности сразу выдало скорострельность более 2000 выстрелов в минуту. Развитием идеи стало создание пушки, открывшей целую эру в оружейном деле, — M61А1 Vulcan.
В СССР работы по скорострельным пушкам начались с разработки корабельных средств ближней ПВО. Результатом стало создание семейства зенитных автоматов, сконструированных в тульском КБ Точного приборостроения. 30-мм пушки АК-630 до сих пор составляют основу ПВО наших кораблей, а модернизированный автомат входит в состав морского зенитного ракетно-пушечного комплекса «Кортик».
В нашей стране поздно осознали необходимость иметь на вооружении аналог «Вулкана», поэтому между испытаниями пушки ГШ-6−23 и решением о принятии ее на вооружение прошло почти десять лет. Темп стрельбы ГШ-6−23, которая устанавливается на самолетах Су-24 и МиГ-31, составляет 9000 выстрелов в минуту, а первоначальная раскрутка стволов осуществляется стандартными пиропатронами ППЛ (а не электро- или гидроприводами, как в американских аналогах), что позволило значительно повысить надежность системы и упростить ее конструкцию. После срабатывания пиропатрона и подачи первого снаряда блок стволов раскручивается за счет использования энергии пороховых газов, отводимых из каналов стволов.
30-миллиметровая пушка ГШ-6−30 была спроектирована на базе корабельного зенитного автомата АК-630. Обладая скорострельностью в 4600 выстрелов в минуту, она способна за 0,25 с посылать в цель 16-килограммовый залп. По свидетельствам очевидцев, 150-снарядная очередь из ГШ-6−30 больше напоминала раскат грома, чем очередь, а самолет при этом окутывался ярким огненным заревом. Эта пушка, обладавшая отличной точностью, устанавливалась на истребителях-бомбардировщиках МиГ-27 вместо штатной «двустволки» ГШ-23. Использование ГШ-6−30 по наземным целям заставляло летчиков выходить из пикирования вбок, чтобы уберечься от осколков собственных снарядов, поднимавшихся на высоту 200 м.
что я знаю о пулемете? спасибо за внимание)
Ну и как же без видео с этим самым Бррррт
https://youtu.be/NvIJvPj_pjE
А потом американцы на такой скорострельной системе ограничили максимальную скорострельность от хорошей жизни, верно?
А можете немного слов о беззвеньевом питании боеприпасами? погуглил, не нашел, может у Вас есть что то?
Многоствольные орудийные системы Гатлинга и Гаста.
Австро-венгерская митральеза Монтиньи образца 1870 года- цифрами обозначены 1 — рычаг перезаряжающего устройства, 2 — магазин, 3 — патронник
Время многоствольных систем пришло только в середине XIX века. В 1851 году бельгиец Монтиньи сделал орудие с блоком ружейных стволов, заряжаемых с казенной части. Очень кстати оказались и недавно появившиеся унитарные патроны. Их легко было заряжать в специальные обоймы, выглядевшие как металлическая плита с отверстиями. Обойма вставлялась в казенник установки и все патроны выстреливали одновременно. За счет обоймы, по сравнению с орудиями XV века, скорострельность выросла в разы. Уже в 1859 году сей образец был принят на вооружение во Франции под названием «митральеза». В России это слово перевели дословно – картечница. Тем не менее, пули летели небольшой «стайкой» и площадь поражения была невысока. Случалось, что один вражеский солдат умудрялся «поймать» сразу несколько кусочков свинца. Рассеивание достигало приемлемых значений только на очень больших расстояниях, где энергия пуль снижалась до неприемлемых значений. Другая проблема первых митральез заключалась в одновременном выстреле всех стволов. На более поздних моделях экономию боеприпасов обеспечили поочередным выстрелом нескольких рядов стволов. Но и с этим нововведением картечницы большой славы не получили. Дело в том, что французы не удосужились разработать тактику их применения, и просто ставили на поле боя рядами, почти «где попало», а не на потенциально опасных направлениях.
Картечница Р. Гатлинга.
Основные узлы картечниц Р. Гатлинга: 1 — канал ствола, 2 — вращающийся магазин, 3 — патронник, 4 — ось вращения стволов
В конце XIX века предпринимались попытки «отлучить» человека от кручения ручки и заменить его электромотором. Но в то время электрические компоненты имели такие габариты, что никакие 2500-3000 выстрелов в минуту, до которых они разгоняли пулемет, не могли дать им путевку в жизнь. К тому же небезызвестный Х. Максим уже выпустил на рынок свой гораздо более мобильный пулемет, максимальная скорострельность которого была на уровне первых аппаратов Гатлинга. Постепенно многоствольные пулеметы снимались с вооружения, а потом и вообще оказались забыты.
Эксперименты шли во многих странах, но первым серийным образцом из «новых» пушек Гатлинга стала американская M61 Vulcan. Разработанная в 1949 году, она имела шесть 20-мм стволов с гидравлическим приводом блока. Режимов стрельбы у «Вулкана» два – 4 и 6 тысяч выстрелов в минуту. Конструкция позволяла и больше, но были опасения насчет стабильного поведения звеньев патронной ленты. Поэтому новая модификация пушки M61A1 получила вообще беззвеньевое боепитание. Даже шести тысяч выстрелов оказалось достаточно, чтобы пушка «Вулкан» стала стандартным вооружением для американских истребителей на много лет вперед.
КАРУСЕЛЬ СМЕРТИ: ПУЛЕМЕТ ГАТЛИНГА
Во второй половине XIX века военные были чрезвычайно озадачены снижением эффективности артиллерии против пехоты. Для привычного выстрела картечью необходимо было подпустить неприятеля на 500–700 м, а новые дальнобойные винтовки, поступившие на вооружение пехоты, попросту не позволяли этого сделать. Однако изобретение унитарного патрона обозначило новое направление в развитии огнестрельного оружия: увеличение скорострельности. В результате почти одновременно появились несколько вариантов решения проблемы. Французский оружейник де Реффи сконструировал митральезу, состоящую из 25 неподвижных стволов калибра 13 мм, способную выпускать до 5–6 залпов в минуту. В 1869 году бельгийский изобретатель Монтиньи усовершенствовал эту систему, доведя количество стволов до 37. Но митральезы были очень громоздкими и не получили особого распространения. Требовалось принципиально другое решение.
Самой мощной пушкой с вращающимся блоком стволов стала американская GAU-8 Avenger, предназначенная для установки на штурмовик А-10 Thunderbolt II. 30-мм семиствольная пушка предназначена для стрельбы преимущественно по наземным целям. Для нее используются два типа боеприпасов: осколочно-фугасные снаряды PGU-13/B и обладающие повышенной начальной скоростью бронебойные PGU-14/B с сердечником из обедненного урана. Поскольку пушка и самолет изначально проектировались специально друг для друга, стрельба из GAU-8 не приводит к сильному нарушению управляемости А-10. При конструировании самолета было учтено и то, что пороховые газы от пушки не должны попадать в двигатели летательного аппарата (это может привести к их остановке), – для этого установлены специальные отражатели. Но в ходе эксплуатации А-10 было замечено, что несгоревшие частицы пороха оседают на лопатках турбокомпрессоров двигателей и снижают тягу, а также приводят к повышенной коррозии. Для предотвращения этого эффекта в двигатели самолета встроены электрические дожигатели. Запальные устройства включаются автоматически при открытии огня. При этом, согласно инструкции, после каждого расстрелянного боекомплекта двигатели А-10 необходимо промывать от копоти. Хотя во время боевого применения пушка не показала высокой эффективности, психологический эффект от использования оказался на высоте – когда с неба буквально льется поток огня, это очень, очень страшно…
В СССР работы по скорострельным пушкам начались с разработки корабельных средств ближней ПВО. Результатом стало создание семейства зенитных автоматов, сконструированных в тульском КБ Точного приборостроения. 30-мм пушки АК-630 до сих пор составляют основу ПВО наших кораблей, а модернизированный автомат входит в состав морского зенитного ракетно-пушечного комплекса «Кортик».
В нашей стране поздно осознали необходимость иметь на вооружении аналог «Вулкана», поэтому между испытаниями пушки ГШ-6-23 и решением о принятии ее на вооружение прошло почти десять лет. Темп стрельбы ГШ-6-23, которая устанавливается на самолетах Су-24 и МиГ-31, составляет 9000 выстрелов в минуту, а первоначальная раскрутка стволов осуществляется стандартными пиропатронами ППЛ (а не электро- или гидроприводами, как в американских аналогах), что позволило значительно повысить надежность системы и упростить ее конструкцию. После срабатывания пиропатрона и подачи первого снаряда блок стволов раскручивается за счет использования энергии пороховых газов, отводимых из каналов стволов. Питание пушки снарядами может быть как беззвеньевым, так и звеньевым.
30-миллиметровая пушка ГШ-6-30 была спроектирована на базе корабельного зенитного автомата АК-630. Обладая скорострельностью в 4600 выстрелов в минуту, она способна за 0,25 с посылать в цель 16-килограммовый залп. По свидетельствам очевидцев, 150-снарядная очередь из ГШ-6-30 больше напоминала раскат грома, чем очередь, а самолет при этом окутывался ярким огненным заревом. Эта пушка, обладавшая отличной точностью, устанавливалась на истребителях-бомбардировщиках МиГ-27 вместо штатной «двустволки» ГШ-23. Использование ГШ-6-30 по наземным целям заставляло летчиков выходить из пикирования вбок, чтобы уберечься от осколков собственных снарядов, поднимавшихся на высоту 200 м. Нарекания вызывала и огромная сила отдачи: в отличие от своего американского «коллеги» А-10, МиГ-27 изначально не рассчитывался под такую мощную артиллерию. Поэтому из-за вибраций и ударов выходило из строя оборудование, деформировались узлы самолета, а в одном из полетов после длинной очереди в кабине пилота отвалилась приборная панель – летчику пришлось возвращаться на аэродром, держа ее на руках.
Февраль 2009
Автор: Степан Жилин
Карусель: как устроен пулемет Гатлинга
Лучшее от ПМ ко Дню защитника Отечества
Такие многоствольные пушки называли органами или рибодекенами. Впрочем, название «скорострельные» мало подходило подобным системам: хотя можно было одновременно произвести залп из большого количества стволов, дальнейшая перезарядка требовала много времени. А с появлением картечи многоствольные пушки и вовсе утратили смысл. Но в XIX веке они вновь возродились — благодаря человеку, который из самых лучших побуждений хотел уменьшить боевые потери
Во второй половине XIX века военные были чрезвычайно озадачены снижением эффективности артиллерии против пехоты. Для привычного выстрела картечью необходимо было подпустить неприятеля на 500−700 м, а новые дальнобойные винтовки, поступившие на вооружение пехоты, попросту не позволяли этого сделать. Однако изобретение унитарного патрона обозначило новое направление в развитии огнестрельного оружия: увеличение скорострельности. В результате почти одновременно появились несколько вариантов решения проблемы. Французский оружейник де Реффи сконструировал митральезу, состоящую из 25 неподвижных стволов калибра 13 мм, способную выпускать до 5−6 залпов в минуту. В 1869 году бельгийский изобретатель Монтиньи усовершенствовал эту систему, доведя количество стволов до 37. Но митральезы были очень громоздкими и не получили особого распространения. Требовалось принципиально другое решение.
Патент Гатлинга, 1865 год
Добрый доктор
Пулемет М134 калибра 7,62 мм
Пулеметы
«Гатлинги» в воздухе
Извержение «Вулкана»
Пушка GAU-8 рядом с Volkswagen Beatle
Самой мощной пушкой с вращающимся блоком стволов стала американская GAU-8 Avenger, предназначенная для установки на штурмовик А-10 Thunderbolt II. 30-мм семиствольная пушка предназначена для стрельбы преимущественно по наземным целям. Для нее используются два типа боеприпасов: осколочно-фугасные снаряды PGU-13/B и обладающие повышенной начальной скоростью бронебойные PGU-14/B с сердечником из обедненного урана. Поскольку пушка и самолет изначально проектировались специально друг для друга, стрельба из GAU-8 не приводит к сильному нарушению управляемости А-10. При конструировании самолета было учтено и то, что пороховые газы от пушки не должны попадать в двигатели летательного аппарата (это может привести к их остановке), — для этого установлены специальные отражатели. Но в ходе эксплуатации А-10 было замечено, что несгоревшие частицы пороха оседают на лопатках турбокомпрессоров двигателей и снижают тягу, а также приводят к повышенной коррозии. Для предотвращения этого эффекта в двигатели самолета встроены электрические дожигатели. Запальные устройства включаются автоматически при открытии огня. При этом, согласно инструкции, после каждого расстрелянного боекомплекта двигатели А-10 необходимо промывать от копоти. Хотя во время боевого применения пушка не показала высокой эффективности, психологический эффект от использования оказался на высоте — когда с неба буквально льется поток огня, это очень, очень страшно.
Советский ответ
В СССР работы по скорострельным пушкам начались с разработки корабельных средств ближней ПВО. Результатом стало создание семейства зенитных автоматов, сконструированных в тульском КБ Точного приборостроения. 30-мм пушки АК-630 до сих пор составляют основу ПВО наших кораблей, а модернизированный автомат входит в состав морского зенитного ракетно-пушечного комплекса «Кортик».
В нашей стране поздно осознали необходимость иметь на вооружении аналог «Вулкана», поэтому между испытаниями пушки ГШ-6−23 и решением о принятии ее на вооружение прошло почти десять лет. Темп стрельбы ГШ-6−23, которая устанавливается на самолетах Су-24 и МиГ-31, составляет 9000 выстрелов в минуту, а первоначальная раскрутка стволов осуществляется стандартными пиропатронами ППЛ (а не электро- или гидроприводами, как в американских аналогах), что позволило значительно повысить надежность системы и упростить ее конструкцию. После срабатывания пиропатрона и подачи первого снаряда блок стволов раскручивается за счет использования энергии пороховых газов, отводимых из каналов стволов. Питание пушки снарядами может быть как беззвеньевым, так и звеньевым.
30-миллиметровая пушка ГШ-6−30 была спроектирована на базе корабельного зенитного автомата АК-630. Обладая скорострельностью в 4600 выстрелов в минуту, она способна за 0,25 с посылать в цель 16-килограммовый залп. По свидетельствам очевидцев, 150-снарядная очередь из ГШ-6−30 больше напоминала раскат грома, чем очередь, а самолет при этом окутывался ярким огненным заревом. Эта пушка, обладавшая отличной точностью, устанавливалась на истребителях-бомбардировщиках МиГ-27 вместо штатной «двустволки» ГШ-23. Использование ГШ-6−30 по наземным целям заставляло летчиков выходить из пикирования вбок, чтобы уберечься от осколков собственных снарядов, поднимавшихся на высоту 200 м. Нарекания вызывала и огромная сила отдачи: в отличие от своего американского «коллеги» А-10, МиГ-27 изначально не рассчитывался под такую мощную артиллерию. Поэтому из-за вибраций и ударов выходило из строя оборудование, деформировались узлы самолета, а в одном из полетов после длинной очереди в кабине пилота отвалилась приборная панель — летчику пришлось возвращаться на аэродром, держа ее на руках.
