что такое пропуски воспламенения
Как ЭБУ видит пропуски по цилиндрам?
В последнее время участились случаи, темы в форумах, когда у людей идут пропуски по всем цилиндрам или в определенных случаях. И наверно многие задавались вопросом как ЭБУ видит эти пропуски?
ЭБУ не знает причину пропусков, он лишь фиксирует повышенную неравномерность вращения коленвала, опираясь на показания Датчика Положения Коленчатого Вала!
Как ему это удаётся? К примеру двигатель с порядком вспышек в цилиндрах 1-3-4-2, при этом 1-3 в порядке, а в 4 воспламенения нет. Время полуоборота 1 и 3 цилиндров одинаковое, а у 4 оно больше – коленвал замедляется. Затем 2-й цилиндр вновь его ускорит. ЭБУ заносит это как — пропуск.
У каждого цилиндра есть свой счетчик пропусков и заноситься в виде ошибки при достижении более 2.5% пропусков от оборотов двигателя. Допустим при ХХ 840 оборотов ошибка запишется в ЭБУ если сумма всех счетчиков превысит 21 пропуск.
Р0301 – пропуски зажигания в 1 цилиндре;
Р0302 – пропуски зажигания во 2 цилиндре;
Р0303 – пропуски зажигания в 3 цилиндре;
Р0304 – пропуски зажигания в 4 цилиндре
Также Датчику Положения Коленчатого Вала помогает отследить в каком именно цилиндре идут пропуски — Датчик Фаз. Иначе его называют Датчик Распредвала.
Причины по которым могли возникнуть пропуски масса! От давления топлива в рампе, заканчивая качеством топлива, не отрегулированных клапанов, свечей, ИКЗ, модуля, бронепроводов, подсосов воздуха и т.д.

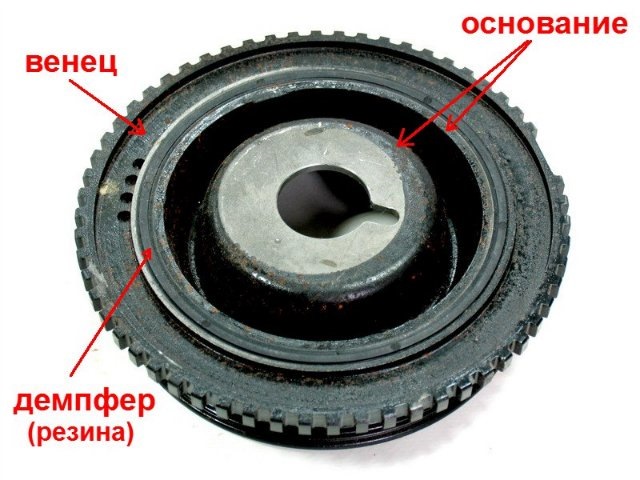

Одним из нередких случаем пропусков является Демпфер ДПКВ.
Как мы видим демпфер состоит из нескольких частей между собой соединенных резиной. Иногда резина эта отрывается и у демпфера возникает биение(восьмерит) порой вообще его проворачивает! Вот из за чего ЭБУ и может видеть пропуски, когда шкив вращается не ровно!
Но иногда всему виной является шестерня привода ГРМ коленвала.
Её замена решает биения шкива демпфера.
Autotime
Обзоры. Автоновости. Тест-драйвы
Main Menu
Пропуски воспламенения двигателя. Причины. Диагностика.
Пропуски воспламенения двигателя. Почему «троит» двигатель?
Пропуски воспламенения в цилиндрах, иногда их называют «ошибка misfire» обычно легко заметить – автомобиль начинает дергаться при наборе скорости, на холостых оборотах его «трясет» еще говорят «троит мотор». Причина обычна, связана с проблемами в зажигании или топливом, в особо тяжелых случаях виновата поршневая группа. В зависимости от серьезности ситуации пропуски сопровождаются потерей мощности двигателя.
Если пропуски воспламенения появляются только при определенных обстоятельствах, например, при нагрузке или в узком диапазоне оборотов то и обнаружить их сложно.
Для старых автомобилей:
Рабочая свеча будет иметь коричневатую окраску, тогда как свеча из цилиндра с пропусками зажигания будет серой или даже черной.
Если причина в свече зажигания, то ее необходимо заменить. Следующим шагом диагностики будет проверка проводов зажигания на предмета износа или повреждения. При необходимости их тоже необходимо заменить.
Для большинства современных автомобилей:
В современных автомобилях, благодаря системе OBD-II, пропуски зажигания всегда будут сопровождаться горящим или мигающим сигналом «Check Engine».
Мигающая лампа «Check Engine» говорит о более серьезной проблеме с пропусками воспламенения, поэтому такой автомобиль лучше не эксплуатировать. Диагностический сканер OBD-II покажет вам, какой цилиндр виноват, но он не может указать на причину – инжектор, свеча или катушка зажигания, в самом тяжелом случае повреждение поршня или цилиндра. Как и в случае с карбюраторными машинами хорошая идея вначале взглянуть на свечи, провода и катушки зажигания. Иногда, при осмотре двигателя в темноте можно заметить искры, которые идут от «пробитого» провода зажигания.
Если система зажигания не является источником проблемы с пропусками воспламенения, то тогда необходимо проверит инжектор и топливную магистраль. Для проверки форсунок используется мультиметр. С его помощью измеряется сопротивление каждой форсунки. Если сопротивление какой-либо из форсунок выходит за пределы указанных значений, то ее необходимо заменить. Также можно проверить приходит ли напряжение на форсунки. Работу инжектора при помощи мультиметра оценить нельзя.
Проверка топливной магистрали, давления в ней, компрессии в цилиндрах должна проводится только квалифицированным специалистом с применением специального оборудования.
Общие причины пропусков воспламенения:
Откуда берутся пропуски зажигания в цилиндрах и как это устранить
Правильно установленный диагноз при поломке автомобиля помогает скорее восстановить работоспособность транспортного средства.
Это правило актуально при решении сложных задач, когда выявляются скрытые проблемы, одной из которых является выпадение из работы одного из цилиндров.
Часто приходится задействовать серьезную аппаратуру, к которой, например, относится профессиональный динамометрический стенд.
Что такое пропуски воспламенения в цилиндрах
Опытный автомобилист сможет заметить пропуски зажигания по косвенным причинам. В подобных случаях машина теряет мощностные характеристики, двигатель начинает работать с заметными перебоями. Даже на относительно небольшой подъем приходится взбираться на пониженных передачах. Основным виновником нестандартного поведения с высокой долей вероятности становится силовая установка.
Важно! Для четырёхцилиндровых двигателей при отсутствии горения топлива в одной из камер сгорания теряется около 25% силового потенциала двигателя.
На оставшиеся работоспособные цилиндры существенно повышается эксплуатационная нагрузка. Силовая установка подвергается заметным вибрациям. Работа на холостом ходу получается нестабильной, поэтому двигатель начинает глохнуть. При высоких оборотах мотор также может заглохнуть.
Причины пропуска зажигания в двигателях
Встречавшиеся с такой проблемой водители знают, что проблема с выпадением из слаженной системы одного из цилиндров может проявляться с различной интенсивностью:
Последний вариант наиболее неприятный, так как машина начинает ехать рывками. Это отражается как на параметрах ДВС, так и на комфорте езды. Откладывать с решением проблемы не стоит.
Определить данную неполадку помогает встроенный в автомобиль компьютер. Он выводит закодированную информацию о распространённых ошибках на монитор. В результате получим классификацию:
Среди причин возникновения нестабильной работы выделяются три основных фактора:
Для каждого из таких последствий находятся виновники. При устранении возможной поломки необходимо учитывать, что может одновременно быть несколько причин неисправностей.
Качество горючей смеси
Топливная смесь из низкокачественного бензина или дизтоплива является потенциальным виновником множественных пропусков зажигания. Из-за механических загрязнений забиваются форсунки инжектора или топливной планки.
Устранить проблему получится, лишь заменив АЗС для заправки или при переходе на более чистый бензин с повышенным октановым числом. Обеднённая смесь в моторе появляется по причине поломок оборудования. В зоне риска находятся:
Потребуется тщательная диагностика.
Свечи
В бензиновых моторах автомобилисты иногда экономят на свечах. Некачественные детали приводят к пробоям. Также со временем может деформироваться один из контактов, что приведёт к изменению зазора (увеличение или уменьшение).
Чрезмерный нагар образует корку, блокируя искровозгорание. Есть популярные способы для восстановления работоспособности, которые помогут устранить пропуски зажигания на малых оборотах
Бронепровода
В электросистеме автомобиля обязательным атрибутом являются защищённые дополнительной плетёной оболочкой провода. По ним протекает ток высокого напряжения. Если происходит их повреждение, то это проявляется в пропусках зажигания, возникающих под нагрузкой.
Деформация цилиндров
От длительного высокотемпературного воздействия блок цилиндров может деформироваться. Это приводит к искажению геометрии камеры сгорания. Пока такой мотор «холодный» и не вышел в рабочий температурный режим, гарантированы пропуски зажигания в машины на холостом ходу. Если деформация относительно небольшая, то проблема может исчезать при нагревании ДВС.
Неправильная компрессия
Слабая компрессия зачастую является предшественницей пропусков зажигания. Из-за того, что топливовоздушная смесь не сжимается до нужных показателей давления, при разгоне машина не набирает достаточно мощности. Причина кроется в пропусках сработки зажигания.
Важно в двигателе правильно настроить зазоры газораспределительного механизма. Их сбой случается после износа ГРМ, а также потому что потерялась герметичность гидрокомпенсаторов. Им необходима замена.
Как диагностировать причину пропуска зажигания в цилиндре
Для проверки автомобилей, оснащённых ЭБУ, потребуется специальная электроника. Можно воспользоваться автотестером, который способен выводить коды ошибок на встроенный монитор. Аппарат даже укажет на конкретный цилиндр, в котором произошёл сбой.
В машинах, не оснащённых «электронным мозгом», неисправность придётся искать более примитивными способами. Обычно приходится перебирать под установленное капотом оборудование пошагово, начиная от качества свечей и работы бензонасоса, заканчивая замерами компрессии в цилиндрах. Сэкономить время помогают специалисты со станции техобслуживания.
Заключение
Выявлять проблемы на машинах, оснащённых электроникой, проще. Достаточно подключить мобильное диагностическое оборудование. В более «древних» автомобилях придётся искать поломку методом перебора, отключая/подключая поочерёдно какое-то электрооборудование. Также необходимо следить за возможными механическими повреждениями агрегатов, установленных в подкапотном пространстве.
Почему возникают пропуски зажигания в цилиндрах
Заметная потеря мощности двигателя, повышение расхода топлива и неустойчивая работа силового агрегата являются признаками различных неисправностей. Неполадки могут возникать в самом ДВС, в системе зажигания, в системе питания двигателя и т.д.
Отметим, что достаточно частой и распространенной причиной указанных симптомов считается пропуск зажигания. Воспламенения топливно-воздушной смеси в цилиндре не происходит или смесь воспламеняется со сбоями, в результате чего силовая установка не отдает полной мощности.
Проблема проявляется не одинаково, так как пропуски зажигания во всех цилиндрах или только в одном цилиндре могут возникать эпизодически или присутствовать постоянно. На одних двигателях пропуски воспламенения на холодную исчезают после прогрева, в то время как на других моторах многочисленные пропуски происходят независимо от температуры силового агрегата и режима его работы.
В этой статье мы рассмотрим основные причины пропусков воспламенения в цилиндре, поговорим о том, почему появляются пропуски зажигания на холодном двигателе, а также как осуществляется диагностика пропусков воспламенения.
Что такое пропуски воспламенения в цилиндрах
Пропуск зажигания представляет собой такой сбой в работе двигателя, когда смесь топлива и воздуха в одном или нескольких цилиндрах воспламеняется несвоевременно или такого воспламенения вообще не происходит.
В результате нарушается работа ДВС по заданным тактам, мотор начинает «троить» и дергаться, заметно теряется мощность. Несгоревшее топливо из неработающего цилиндра попадает в выпускную систему и там горит. По этой причине пропуски зажигания могут дополнительно сопровождаться хлопками и выстрелами в глушителе.
Начнем с того, что в случае возникновения проблем с воспламенением смеси на моторе с карбюратором главными признаками являются: «троение» двигателя, прострелы в выпускной системе, потеря мощности, а также отчетливый запах горючего из выхлопной трубы.
В случае с инжектором могут проявиться аналогичные симптомы, при этом на приборной панели инжекторного авто зачастую горит чек, пропуски зажигания фиксируются в ЭБУ как ошибка. Все это значит, что водителю необходимо провести компьютерную диагностику двигателя.
Добавим, что после фиксации блоком управления таких пропусков, ЭБУ также может принудительно отключить один или даже два проблемных цилиндра. Это происходит после того, как блок управления анализирует показания ДПКВ, учитывая скорость вращения коленчатого вала и работающих в этот момент цилиндров. Измерения осуществляются каждую четверть оборота (на моторах с 4 цилиндрами).
Счетчик пропусков воспламенения отключает неработающие цилиндры после того, как будет превышен допустимый порог таких пропусков. Под отключением следует понимать прекращение подачи топлива. Затем цилиндр снова задействуется спустя запрограммированный промежуток времени или после повторного запуска ДВС.
Подобное решение создано для того, чтобы защитить каталитический нейтрализатор в выхлопной системе, которым оборудованы инжекторные авто. Дело в том, что попадание несгоревшего топлива из неработающих цилиндров разрушает катализатор. Исключение из работы цилиндров, в которых возникли пропуски зажигания, позволяет доехать своим ходом до СТО, при этом ущерб для катализатора будет минимальным.
Сама ошибка по пропускам зажигания на сканере обозначается литерой «Р». Например, p0301 говорит о том, что пропуски зажигания в первом цилиндре были зафиксированы ЭСУД и записаны в память ЭБУ. Ошибка p0302 (пропуск воспламенения во 2 цилиндре) укажет именно на второй цилиндр, р0300 — обнаружены случайные множественные пропуски воспламенения, ошибка 300 пропуски зажигания, превышение и т.д. В любом случае, указанная ошибка говорит о наличии проблемы, которую необходимо устранять.
Пропуски зажигания: причины
Разобравшись с тем, что такое пропуски зажигания, необходимо выявить причины, по которым может возникать такой сбой. Список возможных неисправностей достаточно широкий, при этом когда в цилиндрах возник пропуск зажигания, диагностика должна учитывать основные причины:
Например, прогар клапана или недостаточнее прилегание тарелки клапана к седлу после неправильной регулировки зазора клапанов будет означать, что герметичность камеры сгорания нарушена в момент такта сжатия.
В отдельных случаях следует проверить датчики ЭСУД и прошивку ЭБУ. Сбои в управляющей электронике могут быть причиной нарушенного смесеобразования, возникают пропуски зажигания, ЭБУ работает некорректно. В процессе самостоятельного поиска неполадки следует исключить вероятность заправки низкокачественным или неподходящим видом топлива, а также загрязнения форсунок. Параллельно следует проверить регулятор давления в топливной рампе, топливный насос и фильтры.
Также можно самому провести диагностику автомобиля при помощи подключения диагностического оборудования через OBD разъем инжекторного авто. Чтобы определить причину пропуска зажигания в цилиндре, необходимо считать коды ошибок. Это позволит точно установить, в каком цилиндре отмечены пропуски воспламенения.
Параллельно с этим удается локализовать неисправность и точнее определить направление поиска. Например, код р0204 указывает на проблему с инжекторной форсункой, а код р0300 является свидетельством пропусков зажигания. Эти данные позволяют сделать вывод о том, что проблема связаны с подачей или качеством топливной смеси, а также может иметь место подсос воздуха.
С карбюраторным автомобилем сложнее, так как диагностика предполагает метод исключения. Другими словами, необходимо проверить все возможные элементы и участки. Для этого проверяются свечи зажигания, высоковольтные свечные провода, замеряется компрессия, проводится диагностика карбюратора и оценивается работоспособность бензонасоса.
Что в итоге
С учетом вышесказанного становится понятно, что в ряде случаев сразу определить причину пропусков зажигания не удается. Бывает так, что на свечах образуется мощная искра, фазы ГРМ в норме, клапана отрегулированы, нет замечаний по компрессии. Также в топливной рампе нормальное давление, а сам бензонасос стабильно обеспечивает заданную производительность.
Дело в том, что бывает достаточно, чтобы «коротил» один провод на форсунку, в результате чего инжектор работает с перебоями, а сама неполадка в большей или меньшей степени проявляется в тех или иных условиях работы ДВС (на холодном моторе, после нагрева, под воздействием вибрации при езде и т.п.).
Напоследок добавим, что данное утверждение также справедливо и в случае сбоев в работе датчиков ЭСУД. Что касается свечей зажигания, при обычной проверке они могут выдавать хорошую искру на открытом воздухе, но во время работы двигателя такой искры может уже не быть. Дело в том, что свечи в камере сгорания работают в условиях повышенного давления.
Это значит, что процесс искрообразования происходит тогда, когда поршень сжимает смесь в цилиндре. Для диагностики и проверки работоспособности рекомендуется тестировать элементы в специальном устройстве, которое создает условия, подобные реальной работе свечей внутри ДВС.
Пропуски зажигания в цилиндрах — типичная неисправность, которая может появиться на любом двигателей внутреннего сгорания. Обычно подобная проблема проявляется проблемами с запуском, снижением мощности и нестабильной работой двигателя. Также при пропусках зажигания наблюдается дополнительная вибрация, прострелы в выхлопную трубу и другие проблемы. Если вы обнаружили подобные признаки, то необходимо немедленно продиагностировать автомобиль, выявить и устранить неисправность.
Что такое пропуск зажигания в цилиндрах
Принцип действия двигателей внутреннего сгорания ясен из названия силовой установки: источником энергии для движения является воспламенение топливной смеси в цилиндрах. В бензиновых двигателях топливно-воздушную смесь воспламеняет искра, которую производит свеча в момент наивысшей компрессии (сжатия), в дизельных — в результате сжатия топливо воспламеняется самостоятельно.
В случае, когда топливо не воспламеняется или воспламеняется с нарушением такта происходит так называемый пропуск зажигания. Несгоревшая смесь поступает в систему выпуска отработанных газов, где из-за высокой температуры детонирует. Именно поэтому авто с нарушением зажигания можно сразу отличить благодаря сильным хлопкам и «выстрелам» из выхлопной трубы. Такая детонация топлива повреждает каталитический нейтрализатор отработанных газов, наиболее чувствительную часть выхлопной системы.
Причины пропуска зажигания в цилиндрах
Все причины, по которым топливно-воздушная смесь не воспламеняется либо воспламеняется не вовремя, можно разделить на несколько основных групп. Это неисправности оборудования (деталей, узлов и механизмов ДВС), низкое качество топлива и ошибки при регулировке работы оборудования.
Неисправное оборудование
Свечи зажигания. Длительная эксплуатация без своевременной замены приводит к выходу из строя свеч — выгорание электродов, пробои изоляторов. В результате силы тока не хватает для получения искры, способной воспламенить смесь. Особенно эта неисправность заметна при попытке запустить двигатель с одновременным включением нескольких потребителей тока в машине. В результате многократных пропусков зажигания на контактах свечи образуется плотный нагар либо налет сажи, который также препятствует искрообразованию.
Высоковольтные провода. При длительном использовании электрооборудования без замены и защиты от влаги появляются так называемые «пробои» — повреждения защитной изоляции, в результате которых к свечам зажигания поступает электроток с недостаточными характеристиками для образования искры.
Индивидуальные либо сдвоенные катушки зажигания. Выход из строя катушки из-за износа, механических повреждений также способен привести к пропускам зажигания в одном либо нескольких цилиндрах.
Датчик положения коленчатого вала, датчик расхода воздуха, лямбда-зонд. В двигатели с электронными блоками управления (ЭБУ), устанавливаются множество датчиков, которые отслеживают различные параметры работы двигателя и передают информацию в ЭБУ. Неисправность некоторых из них может приводить к пропускам зажигания.
Топливные насосы высокого или низкого давления. Нарушение давления в системе подачи топлива приводит к тому, что в цилиндры поступает смесь с нарушением соотношения топливо/воздух.
Прогорание прокладки головки блока цилиндров, клапанов, закоксовка двигателя. Группа неисправностей, которая приводит к падению компрессии. Особенно критичны для дизельных двигателей, где высокая степень сжатия смеси критична для нормальной работы.
Некачественное топливо
Ошибки регулировки
Одна из распространенных причин некорректной работы двигателя — ошибка выставления угла зажигания. За распределение зажигания в карбюраторных двигателях отвечает трамблер — специальный механизм, подающий высоковольтный электроток к свечам. Неправильное выставление угла опережения зажигания приводит к перегреву ДВС, потере мощности и перерасходу топлива.
Как определить и устранить пропуски зажигания
Для установления причины пропусков зажигания проводят диагностику. Простейшие причины можно выявить и устранить самостоятельно. Для этого необходимо по очереди прекратить подачу тока к свечам и топлива к форсункам двигателя каждого цилиндра по очереди. Со свечи снимают контакт с высоковольтным проводом при запущенном ДВС. Если характер работы изменился — значит, искрообразование не нарушено. В случае, если двигатель продолжает работать в том же режиме, значит, зажигание смеси происходит неправильно. В этом случае для устранения неисправности потребуется сменить комплект свеч.
Выявить пробои высоковольтных проводов достаточно просто: нужно поместить машину в темное помещение или провести проверку ночью в полной темноте. Для этого запускают двигатель и открывают капот. Ярко-синие всполохи электротока укажут на повреждение изоляции. Устранение — замена высоковольтной проводки.
Для более точной диагностики используют специальное оборудование — сканеры, которые подключают к технологическому разъему авто. После проверки систем сканер выдает четырехзначный код неисправности в виде P030X, где X — указывает на номер неисправного цилиндра. Например, Ошибка P0301 — это пропуск зажигания в первом цилиндре, P0302 — во втором цилиндре и т.д.
Автомобили с двигателями больших объемов V6, V8 тестируют с помощью сканеров и динамических стендов. Машина имитирует разгон и движение на высокой скорости, сканер фиксирует количество пропусков зажигания на каждом из цилиндров. Значительное число указывает на проблему конкретного цилиндра, после этого проверяют целостность свечи, компрессию и т.д.
Видео причины и диагностика пропусков зажигания в цилиндрах:
Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!
