что такое прокатный стан

ПРОКА́ТНЫЙ СТАН

Том 27. Москва, 2015, стр. 570-571

Скопировать библиографическую ссылку:

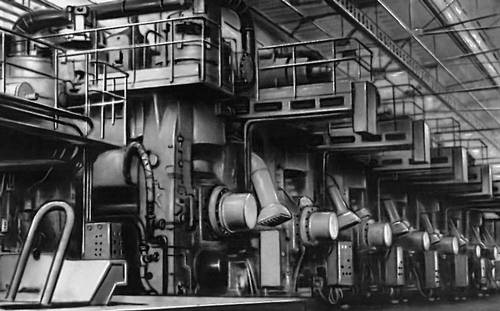

ПРОКА́ТНЫЙ СТАН, ма­ши­на или ли­ния ма­шин (аг­ре­гат) для об­ра­бот­ки дав­ле­ни­ем ( про­кат­ки ) ме­тал­лов и др. ма­те­риа­лов ме­ж­ду вра­щаю­щи­ми­ся вал­ка­ми. Осн. эле­мент П. с., обес­пе­чи­ваю­щий из­ме­не­ние фор­мы за­го­тов­ки в ре­зуль­та­те пла­стич. де­фор­ма­ции, – ра­бо­чая клеть. Клеть со­сто­ит из про­кат­ных вал­ков, под­шип­ни­ков, ста­ни­ны, ме­ха­низ­ма ус­та­нов­ки вал­ков в за­дан­ное по­ло­же­ние, про­во­док для на­прав­ле­ния (за­да­чи) ме­тал­ла при вхо­де и вы­хо­де из вал­ков, уст­ройств для пе­ре­да­чи вра­ще­ния от элек­тро­дви­га­те­ля к вал­кам – ре­дук­тор, шпин­де­ли, муф­ты (ри­сун­ки 1, 2). В ли­нии П. с. уста­нав­ли­ва­ют неск. кле­тей (чер­но­вых, чис­то­вых), ес­ли в вал­ках од­ной кле­ти не уда­ёт­ся рас­по­ло­жить не­об­хо­ди­мое чис­ло ка­либ­ров (ручь­ёв) для дос­ти­же­ния тре­буе­мо­го из­ме­не­ния фор­мы или обес­пе­чить вы­со­кую про­из­во­ди­тель­ность. В чер­но­вых кле­тях осу­ще­ст­в­ля­ет­ся мак­си­маль­но до­пус­ти­мое для об­ра­ба­ты­вае­мо­го ма­те­риа­ла об­жа­тие и в зна­чит. сте­пе­ни фор­ми­ру­ет­ся про­филь про­ка­та, в чис­то­вых – за­клю­чит. ста­дия про­кат­ки. Ли­ния П. с. вклю­ча­ет так­же сис­те­му ав­то­ма­тич. управ­ле­ния ста­ном и ком­плекс вспо­могат. обо­ру­до­ва­ния, пред­на­зна­чен­но­го для вы­пол­не­ния разл. опе­ра­ций (транс­пор­ти­ров­ки за­го­тов­ки, за­да­чи её в со­от­вет­ст­вую­щий ка­либр, прав­ки, очи­ст­ки по­верх­но­сти, рез­ки, смот­ки и раз­мот­ки ру­ло­нов и др.).

Источник

прокатный стан

Рис. 1. Схема расположения валков в рабочей клети прокатного стана; а — двухвалкового; б — трехвалкового; в — четырехвалкового; г — шестивалкового; д — двенадцативалкового; е — двадцативалкового; ж — универсальногоЧисло и расположение рабочих клетей прокатного стана определяется его назначением, требуемым числом проходов металла между валками для получения данного профиля и заданной производительностью. По этому признаку прокатные станы подразделяют на 8 типов. К одноклетевым станам относятся большинство блюмингов, слябинги, шаропрокатные станы, станы для холодной прокатки листов, ленты и труб. Если в одной рабочей клети не удается расположить необходимое число калибров (Смотри Калибровка прокатных валков) или требуется высокая производительность, применяются станы с несколькими рабочими клетями. Наиболее совершенный многоклетевой непрерывный стан, в котором металл одновременно прокатывается в нескольких клетях. Непрерывные станы служат для горячей прокатки заготовки, полос, сортового проката, проволоки, труб, а также для холодной прокатки листов, жести, ленты и других профилей. Скорость прокатки на прокатных станах весьма различны. У обжимных, заготовочных, толстолистовых, крупносортных прокатных стан скорость прокатки составляет 2 — 8 м/с. Наибольшие скорости прокатки характерны для непрерывной прокатки: сортового проката — 10-20 м/с; полосового — 25-35 м/с; проволоки — 50 — 70 м/с; холодной прокатки жести — около 40 м/с.

Рис. 2. Схемы расположения рабочих клетей прокатного стана: 1 — одноклетевого; 2 — линейного; 3 — сдвоенного; 4 — ступенчатого; 5 — непрерывного (а — с групповым приводом; б — с индивидуальным приводом); 6 — полунепрерывного; 7 — последовательного (cross-counlry); 8 — шахматного

Заготовочные станы могут быть двух типов в зависимости от исходного металла — слитков, отлитых в изложницах, или непрерывнолитых заготовок. В первом случае заготовочный стан является также обжимным. Типичные представители таких станов — слябинг, когда требуемая плоская заготовка крупных размеров (слябы) и блюминг с установленным за ним собственным заготовочным непрерывным станом, если требуемые прокатные заготовки квадратного или круглого сечения для сортовых, проволочных и трубопрокатных станов. За последней клетью этих станов располагаются летучие ножницы для разрезки заготовки на куски требуемой длины или пилы и стеллажи для резки, охлаждения и осмотра заготовки. Заготовочные станы могут иметь две непрерывные группы клетей с горизонтальными и вертикальными (для исключения кантовки металла) валками. В этом случае заготовочны стан для выпуска заготовок больших размеров имеет в разрыве между группами клетей летучие ножницы и МНЛЗ в целях использования тепла неостывшего металла.
Листовые и полосовые станы горячей прокатки предназначаются для производства плит толщиной 50-350 мм, листов толщиной 3-50 мм и полос (сматываемых в рулон) толщиной 1,2-20 мм. Толстолистовые станы состоят из 1 — 2 двух и четырехвалковых — клетей с длиной бочки валков 2,8 — 5,5 м, иногда с установленными перед ними дополнительными клетями с вертикальными валками для обжатия боковых кромок. Для прокатки полос наибольшее применение получили широкополосные непрерывные или полунепрерывные станы, состоящие из 10 — 15 четырехвалковых клетей с длиной бочки валков 1,5 — 2,5 м и нескольк клетей с вертикальными валками. Весь прокатываемый металл сматывается в 15-50-т рулоны. Эти станы значительно более производительны, чем толстолистовые, поэтому они используются также и для прокатки толстых (4-20-мм) листов, которые изготавливаются при разматывании рулонов и их разрезке. Со стороны выхода металла из валков устанавливаются выходящие рольганги и большое количество вспомогательного оборудования для обработки и транспортировки проката; у толстолистовых станов — правильные машины, ножницы, печи для термической обработки и т.д., а у широкополосных станов — моталки для сматывания полос в рулоны, конвейер для транспортировки рулонов и оборудования для разматывания рулонов, их правки и разрезки на листы.
Сортовые станы весьма разнообразны по своим характеристикам и расположению оборудования. Основные типы: универсальные станы для прокатки широкополочных балок, состоящих из трех или пяти клетей, последовательно расположенных, 2 или 3 из которых универсальные с горизонтальными валками диаметром около 1500 мм, а 1 или 2 — дуо с валками диаметром около 800 мм; рельсо-балочные станы ступенчатого типа из двух или нескольких линий с рабочими клетями трио и дуо и валками диаметр около 800 мм; крупносортовые станы ступенчатого или полунепрерывного типа из двух или нескольких линий с рабочиим клетями трио и дуо и валками диаметр около 650 мм; среднесортные станы ступенчатого типа в 2 или 3 линии, полунепрерывные и непрерывные; мелко-сортовые станы, большей частью непрерывные или полунепрерывные; узкополосные непрерывные станы и проволочные непрерывные станы. Сортовые станы, как и листовые, имеют разнообразное вспомогательное оборудование, устанавливаемое по движению потока прокатываемого металла и выполняющие без участия ручного труда все операции, от выдачи со склада исходной заготовки до передачи проката на склад готовой продукции. Станы холодной прокатки изготовляются следующих основных типов: листовые — для штучной прокатки; широкополосные листовые — для рулонной прокатки; лентопрокатные — для производства ленты толщиной от 1 мкм до 4 мм и шириной от 20 до 600 мм, сматываемых после прокатки в бунты или рулоны; фольгопрокатные — для прокатки полосы толщиной

Полезное

Смотреть что такое «прокатный стан» в других словарях:

прокатный стан — В металлургии машина или система машин для осуществления прокатки. Оборудование прокатного стана для деформирования металла называется основным, а для прочих операций — вспомогательным (транспортные рольганги, пилы, ножницы, моталки и т.п.) … Справочник технического переводчика

ПРОКАТНЫЙ СТАН — в металлургии машина или система машин для осуществления прокатки. Классифицируются по назначению (заготовочные, листовые, полосовые, сортовые, в т. ч. балочные и проволочные, трубопрокатные и деталепрокатные); по технологическому процессу… … Большой Энциклопедический словарь

Прокатный стан — – разновидность конвейерной технологии, в которой фор­мование изделий осуществляется в принудительном непрерывном режиме, а туннельные камеры ярусного типа непосредственно примыкают к формовочной час­ти технологической линии и (или)… … Энциклопедия терминов, определений и пояснений строительных материалов

ПРОКАТНЫЙ СТАН — в металлургии система машин (агрегат) для обработки давлением металлов между вращающимися валками (т. е. для прокатки), а также для выполнения вспомогат. операций (транспортирование исходной продукции со склада к нагреват. печам и к валкам стана … Большой энциклопедический политехнический словарь

Прокатный стан — Маленький прокатный станок для ювелирных дел … Википедия

прокатный стан — агрегат для обработки давлением (прокатки) металлов и других материалов между вращающимися валками. Представляет собой систему машин, выполняющих, помимо прокатки, ряд вспомогательных операций: транспортирование заготовок со склада к… … Энциклопедия техники

прокатный стан — (в металлургии), машина или система машин для осуществления прокатки. Классифицируются по назначению (заготовочные, листовые, полосовые, сортовые, в том числе балочные и проволочные; трубопрокатные и деталепрокатные); по технологическому процессу … Энциклопедический словарь

Прокатный стан — машина для обработки давлением металла и др. материалов между вращающимися валками, т. е. для осуществления процесса прокатки (См. Прокатка), в более широком значении автоматическая система или линия машин (агрегат), выполняющая не только … Большая советская энциклопедия

ПРОКАТНЫЙ СТАН — [(rolling) mill] в металлургии машина или система машин для осуществления прокатки. Оборудование прокатного стана для деформирования металла называется основным, а для прочих операций вспомогательным (транспортные рольганги, пилы, ножницы,… … Металлургический словарь

Источник

Прокатный стан

Полезное

Смотреть что такое «Прокатный стан» в других словарях:

прокатный стан — В металлургии машина или система машин для осуществления прокатки. Оборудование прокатного стана для деформирования металла называется основным, а для прочих операций — вспомогательным (транспортные рольганги, пилы, ножницы, моталки и т.п.) … Справочник технического переводчика

ПРОКАТНЫЙ СТАН — в металлургии машина или система машин для осуществления прокатки. Классифицируются по назначению (заготовочные, листовые, полосовые, сортовые, в т. ч. балочные и проволочные, трубопрокатные и деталепрокатные); по технологическому процессу… … Большой Энциклопедический словарь

Прокатный стан — – разновидность конвейерной технологии, в которой фор­мование изделий осуществляется в принудительном непрерывном режиме, а туннельные камеры ярусного типа непосредственно примыкают к формовочной час­ти технологической линии и (или)… … Энциклопедия терминов, определений и пояснений строительных материалов

прокатный стан — [(rolling) mill] комплекс машин и механизмов для пластической деформации металла в валках прокаткой. Оборудование прокатного стана для деформирования металла называется основным, а для прочих операций вспомогательными (транспортирующие рольганги … Энциклопедический словарь по металлургии

ПРОКАТНЫЙ СТАН — в металлургии система машин (агрегат) для обработки давлением металлов между вращающимися валками (т. е. для прокатки), а также для выполнения вспомогат. операций (транспортирование исходной продукции со склада к нагреват. печам и к валкам стана … Большой энциклопедический политехнический словарь

Прокатный стан — Маленький прокатный станок для ювелирных дел … Википедия

прокатный стан — агрегат для обработки давлением (прокатки) металлов и других материалов между вращающимися валками. Представляет собой систему машин, выполняющих, помимо прокатки, ряд вспомогательных операций: транспортирование заготовок со склада к… … Энциклопедия техники

прокатный стан — (в металлургии), машина или система машин для осуществления прокатки. Классифицируются по назначению (заготовочные, листовые, полосовые, сортовые, в том числе балочные и проволочные; трубопрокатные и деталепрокатные); по технологическому процессу … Энциклопедический словарь

ПРОКАТНЫЙ СТАН — [(rolling) mill] в металлургии машина или система машин для осуществления прокатки. Оборудование прокатного стана для деформирования металла называется основным, а для прочих операций вспомогательным (транспортные рольганги, пилы, ножницы,… … Металлургический словарь

Источник

ПРОКАТНЫЙ СТАН

Смотреть что такое ПРОКАТНЫЙ СТАН в других словарях:

ПРОКАТНЫЙ СТАН

машина для обработки давлением металла и др. материалов между вращающимися валками, т. е. для осуществления процесса прокатки (См. Прокатка), в. смотреть

ПРОКАТНЫЙ СТАН

ПРОКАТНЫЙ СТАН, машина для обработки давлением металла и др. материалов между вращающимися валками, т. е. для осуществления процесса прокатки; в боле. смотреть

ПРОКАТНЫЙ СТАН

[(rolling) mill] — комплекс машин и механизмов для пластической деформации металла в валках прокаткой. Оборудование прокатного стана для деформирования металла называется основным, а для прочих операций — вспомогательными (транспортирующие рольганги, пилы, ножницы, моталки и т. п.) или отделочным (правильные машины, зачистные устройства и др.). По назначению прокатные станы делят на 5 основных видов, которые, в свою очередь, можно подразделяют на несколько типов: обжимные и заготовочные (блюминги, слябинги, заготовки сортовые, трубозаготовки); сортовые (рельсобалочные, крупно-, средне- и мелкосортовые, проволочные); листовые — горячей прокатки (широкополосовые, толсто- и тонколистовые) и холодной прокатки (листовые, ленто-, фольгопрокатные, плющильные); трубопрокатные; специальные (колесо-, шаро-, бандажепрокатные, для зубчатых колес и др.). Обжимные, заготовочные и сортовые прокатные станы характеризуются диаметром рабочих валков, листовые — длиной бочки валков, трубопрокатные — наружным диаметром труб. По числу валков прокатные станы классифицируются на двух-, трех-, четырех-, шести- и многовалковые (в т. ч. планетарные) ; по числу рабочих клетей на одно-, двухклетевые и т.д.; по расположению клетей на линейные (клети располагаются в одну или несколько линий), непрерывные (клети располагаются одна за другой) и полунепрерывные; по направлению вращающихся рабочих валков на: нереверсивные и реверсивные.

Рис. 1. Схема расположения валков в рабочей клети прокатного стана; а — двухвалкового; б — трехвалкового; в — четырехвалкового; г — шестивалкового; д — двенадцативалкового; е — двадцативалкового; ж — универсальногоЧисло и расположение рабочих клетей прокатного стана определяется его назначением, требуемым числом проходов металла между валками для получения данного профиля и заданной производительностью.По этому признаку прокатные станы подразделяют на 8 типов. К одноклетевым станам относятся большинство блюмингов, слябинги, шаропрокатные станы, станы для холодной прокатки листов, ленты и труб. Если в одной рабочей клети не удается расположить необходимое число калибров (Смотри Калибровка прокатных валков) или требуется высокая производительность, применяются станы с несколькими рабочими клетями. Наиболее совершенный многоклетевой непрерывный стан, в котором металл одновременно прокатывается в нескольких клетях. Непрерывные станы служат для горячей прокатки заготовки, полос, сортового проката, проволоки, труб, а также для холодной прокатки листов, жести, ленты и других профилей. Скорость прокатки на прокатных станах весьма различны. У обжимных, заготовочных, толстолистовых, крупносортных прокатных стан скорость прокатки составляет 2 — 8 м/с. Наибольшие скорости прокатки характерны для непрерывной прокатки: сортового проката — 10-20 м/с; полосового — 25-35 м/с; проволоки — 50 — 70 м/с; холодной прокатки жести — около 40 м/с.

Рис. 2. Схемы расположения рабочих клетей прокатного стана: 1 — одноклетевого; 2 — линейного; 3 — сдвоенного; 4 — ступенчатого; 5 — непрерывного (а — с групповым приводом; б — с индивидуальным приводом); 6 — полунепрерывного; 7 — последовательного (cross-counlry); 8 — шахматного
