Что такое прокат и где он применяется?

Человечество давно научилось обрабатывать металла и сплавы на их основе. Для это используются разные технологии. Прокат — это популярная технологическая операция, с помощью которой изготавливают различные металлические детали.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металлаСортовой прокат

Что такое прокат?

Прокатка — это обработка металла, при которой на материал воздействует повышенное давление. Прежде чем он попадает под катки он проходит термообработку. Под воздействием высокой температуры металл становится податливее, что позволяет изготавливать из него продукцию разного размера, формы. С помощью этой технологической операции получаются трубы, листы, балки, арматура, прутья, швеллера, уголки.

Виды проката

На заводах применяют разные виды проката. Технологии отличаются по используемому оборудованию, этапам проведения работ. Для изготовления деталей из стали используют станки разной конструкции.

Листовой

Это популярный вид обработки металла, при котором деталь сначала нагревают, а потом пропускают через вращающиеся валки. Технология может проводиться двумя способами:

Первый вариант прокатки более экономичный. С его помощью можно работать с листами большой толщины. Второй метод позволяет создавать более точные по размерам детали, но не подходит для работы с листами металла толщиной более 5 мм.

Сортовой

Этот вид технологии можно разделить на горячий и холодный методы. С его помощью изготавливается:

Фасонный

Малая группа проката. Название технология получила из-за сложной формы готовых изделий. На выходе получаются детали большой величины. Их изготавливают на промышленных станках. Продукцию фасонного проката можно разделить на две группы:

Такой способ проката применяется в строительстве.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металлаФасонный прокат

Оборудование

Чтобы понимать, как изготавливаются разные детали, нужно знать какое оборудование используется при проведении технологических процессов. Прокатка проводится на следующих станках:

Прежде чем начинать прокатку металл разогревается с помощью промышленных печей, подаётся через отрезные ножницы к вращающимся валам.

Техника выполнения

Специалисты выделяют два способа прокатки:

Далее изделия подвергаются токарным работам, шлифовке, фрезеровке, расточке, сверлению, разрезанию. Этапы прокатки алюминиевых сплавов:

Последними этапами идёт отжиг, холодная прокатка.

Прокат — технологическая операция, с помощью которой изготавливают металлические детали разных размеров и формы. Существует несколько способов обработки. Продукция, которую делают с помощью этого метода обработки, популярна в различных направлениях промышленности.

Источник

Прокатка

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Полезное

Смотреть что такое «Прокатка» в других словарях:

ПРОКАТКА — ПРОКАТКА, прокатки, мн. нет, жен. (тех.). Пропускание металлической болванки между двумя вращающимися валами для придания ей нужной формы. Прокатка рельс. Прокатка железа. Цех прокатки. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

ПРОКАТКА — металлов способ обработки металлов давлением обжатие между вращающимися валками прокатных станов. Различают продольную, поперечную и винтовую (косую) прокатку, а также поперечно винтовую и продольно винтовую прокатку; в зависимости от степени… … Большой Энциклопедический словарь

прокатка — волочение (проволоки), вытягивание, протягивание; прокатывание, прокат Словарь русских синонимов. прокатка сущ., кол во синонимов: 8 • зубопрокатка (1) • … Словарь синонимов

ПРОКАТКА — ПРОКАТКА, способ обработки металла давлением обжатие заготовки между вращающимися валками прокатных станов с целью получения полуфабрикатов, готовых изделий или улучшения их качества. По технологической схеме различают прокатку продольную,… … Современная энциклопедия

ПРОКАТКА — ПРОКАТКА, и, жен. Горячая обработка металла путём давления, обжима его между вращающимися валками в особых станах для придания ему нужной формы, профиля. П. рельсов. | прил. прокаточный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова … Толковый словарь Ожегова

прокатка — – выравнивание колесных дисков. EdwART. Словарь автомобильного жаргона, 2009 … Автомобильный словарь

прокатка — Процесс обработки металлов и сплавов давлением, обжатием (пластич. деформ.) между вращающимися валками прокатных станов для уменьшения сечения прокатной заготовки (слитка) и придания металлу определенной формы и геометрических размеров при… … Справочник технического переводчика

Прокатка — ПРОКАТКА, способ обработки металла давлением обжатие заготовки между вращающимися валками прокатных станов с целью получения полуфабрикатов, готовых изделий или улучшения их качества. По технологической схеме различают прокатку продольную,… … Иллюстрированный энциклопедический словарь

ПРОКАТКА — завершающая стадия металлургического производства; представляет собой процесс обработки металлов давлением, когда путём последовательной деформации заготовки в зазоре между вращающимися валками в прокатных (см.) ей придают требуемые и… … Большая политехническая энциклопедия

Прокатка — процесс пластического деформирования тел, между вращающимися приводными валками. Слова приводными валками означают, что энергия н … Википедия

Прокатка — [rolling] процесс обработки металлов и сплавов давлением, обжатием (пластическая деформация) между вращающимися валками прокатных станов для уменьшения сечения прокатываемой заготовки (слитка) и придания металлу определенной формы и… … Энциклопедический словарь по металлургии

Источник

Процесс прокатки металла

Процесс формообразования металлов в полуфабрикаты или готовые формы путем прохождения между валками называется прокаткой. Завальцовка наиболее широко используемый процесс формирования металла. Она использована для того, чтобы преобразовать слитки металла к простым элементам таким как заготовки, слябы, листы, плиты, прокладки и прочие.

При прокатке металл пластически деформируется путем пропускания его между роликами, вращающимися в противоположном направлении. Основной задачей прокатки является уменьшение толщины металла. Обычно наблюдается незначительное увеличение ширины, так что уменьшение толщины приводит к увеличению длины.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Операция прокатки

Прокатка производится как в горячем, так и в холодном состоянии. Он выполняет в прокатных станах. Прокатный стан — это сложная машина, имеющая два или более рабочих ролика, опорные ролики, валковые клети, приводной двигатель, редуктор, маховик, сцепное устройство и т.д.

Ролики могут быть простыми или рифлеными в зависимости от формы проката. Металл постепенно меняет свою форму в течение периода, в котором он находится в контакте с двумя роликами.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Ассортимент продукции, которую можно производить методом прокатки, очень велик. Прокатка является более экономичным методом деформирования, чем ковка, когда требуется металл в длинных отрезках однородного поперечного сечения.

Он является одним из наиболее широко используемых среди всех процессов металлообработки, из-за его более высокой производительности и более низкой стоимости. Обычно прокатываемые материалы — это сталь, медь, магний, алюминий и их сплавы.

Последовательность операций, связанных с производством проката.

1) первичная прокатка:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Основная завальцовка использована для того, чтобы преобразовать слиток металла к простым элементам таким как плиты. Этот процесс уточняет структуру отливаемого слитка, улучшает его механические свойства и устраняет скрытые внутренние дефекты.

2) горячая прокатка:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Слябы полученные от первичной завальцовки, снова преобразованной в плиты, листы, штанги и структурные формы, процессом горячей завальцовки.

3) холодная прокатка:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Холодная прокатка обычно представляет собой процесс отделки, в котором изделия, изготовленные горячей прокаткой, получают окончательную форму. Эти процессы обеспечивают хорошую поверхностную отделку, более близкие допуски на размеры и увеличивают механическую прочность материала.

Сталь, которую мы получаем из переплавочного цеха или с заводов по производству стали, в основном представлена в виде слитков. Слитки имеют примерно квадратное поперечное сечение 1,5 м х 1,5 м и весят в тоннах.

Эти слитки сначала нагревают до температуры около 1200°C в нагревательных ямах, а затем пропускают через ролики для получения промежуточных форм. Вышеупомянутый элемент имеет приблизительно следующие размеры:

Литые слитки-1,5 м х 1,5 м (прямоугольное поперечное сечение)

Слябы-ширина: 500 до 1800 мм (прямоугольное поперечное сечение) толщина: 50 до 300 мм

Заготовки-от 30 мм до 150 мм квадратной формы.

Плиты-6 мм и более толщиной, шириной 1200-1400 мм, длиной 6000 мм.

Листы-толщина от 0,5 мм до 5,0 мм

Ширина полосы: 750 мм или менее. (Узкая плита или лист).

Последовательность операций при прокатке бруса

Прокатка — это процесс, который заключается в пропускании металла через зазор между роликами, вращающимися в противоположном направлении. Этот зазор меньше толщины обрабатываемой детали. Поэтому, ролики обжимают металл при одновременном переносе его вперед из-за трения на интерфейсах ролик-металла.

Когда заготовка полностью проходит через зазор между роликами, она считается полностью обработанной. В результате толщина заготовки уменьшается, а ее длина и ширина увеличивается.

Однако увеличение ширины незначительно и обычно игнорируется. Уменьшение толщины называется уклоном, тогда как увеличение длины называется абсолютным удлинением. Увеличение ширины известно как абсолютный разброс.

Смазка использована в процессе завальцовки для уменьшения трения между кренами и металлом, которые нужно свернуть. Трение играет очень важную и полезную роль в процессе прокатки. Фактически оно отвечает за перемещение работы вперед между валками и поэтому не должен устраняться или сокращаться ниже соответствующего уровня. Это является важным соображением при выборе смазки для процесса прокатки.

При холодной прокатке стали используют жидкие смазочные материалы с низкой вязкостью, парафин подходит для цветных материалов, таких как алюминий, медь и ее сплавы, чтобы избежать окрашивания в процессе последующей термической обработки. В то время как горячая прокатка часто проводится без смазочных материалов, но с потоком воды для получения пара и разрушения образовавшихся чешуек. Иногда в качестве смазочного материала используют эмульсию графитовой смазки.

Источник

Прокатка металлов: процесс и принципы (с диаграммой)

Смысл прокатки:

При прокатке металл пластически деформируется путем пропускания его между роликами, вращающимися в противоположном направлении. Основной задачей прокатки является уменьшение толщины металла. Обычно наблюдается незначительное увеличение ширины, так что уменьшение толщины приводит к увеличению длины.

Процесс прокатки показан на фиг. 2.1:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Прокатка производится как в горячем, так и в холодном состоянии. Он выполняет в прокатных станах. Прокатный стан-это сложная машина, имеющая два или более рабочих ролика, опорные ролики, валковые клети, приводной двигатель, редуктор, маховик, сцепное устройство и т. д.

Ролики могут быть простыми или рифлеными в зависимости от формы проката. Металл постепенно меняет свою форму в течение периода, в котором он находится в контакте с двумя роликами.

Ассортимент продукции, которую можно производить методом прокатки, очень велик. Прокатка является более экономичным методом деформирования, чем ковка, когда требуется металл в длинных отрезках однородного поперечного сечения.

Он является одним из наиболее широко используемых среди всех процессов металлообработки, из-за его более высокой производительности и более низкой стоимости. Обычно прокатываемые материалы-это сталь, медь, магний, алюминий и их сплавы.

Способ прокатки изделий:

Процесс прокатки состоит из трех этапов для завершения изделия, как показано на фиг. 2.2:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Инжир. 2.2. Последовательность операций, связанных с производством проката.

i) первичная прокатка:

Основная завальцовка использована для того чтобы преобразовать слиток металла к простым элементам запаса как цветки и плиты. Этот процесс уточняет структуру отливаемого слитка, улучшает его механические свойства и устраняет скрытые внутренние дефекты.

ii) горячая прокатка:

Зацветает и слябы полученные от первичной завальцовки, снова преобразованной в плиты, листы, штанги и структурные формы, процессом горячей завальцовки.

iii) холодная прокатка:

Холодная прокатка обычно представляет собой процесс отделки, в котором изделия, изготовленные горячей прокаткой, получают окончательную форму. Эти процессы обеспечивают хорошую поверхностную отделку, более близкие допуски на размеры и увеличивают механическую прочность материала.

Сталь, которую мы получаем из переплавочного цеха или с заводов по производству стали, в основном представлена в виде слитков. Слитки имеют примерно квадратное поперечное сечение 1,5 м х 1,5 м и весят в тоннах.

Эти слитки сначала нагревают до температуры около 1200°C в нагревательных ямах, а затем пропускают через ролики для получения промежуточных форм, таких как цветки. Цветы свернуты к заготовкам и заготовки к пожеланным разделам любят плоско, квадратно, шестиугольно, угол, I, U, etc. Вышеупомянутый элемент имеет приблизительно следующие размеры.

Литые слитки-1,5 м х 1,5 м (прямоугольное поперечное сечение)

Цветет-от 150 мм до 400 мм квадрат.

Слябы-ширина: 500 до 1800 mm (прямоугольное поперечное сечение) толщина: 50 до 300 mm

Заготовки-от 30 мм до 150 мм квадратной формы. (Меньше, чем цветет)

Плиты-6 мм и более толщиной, шириной 1200-1400 мм, длиной 6000 мм.

Листы-толщина от 0,5 мм до 5,0 мм

Ширина полосы: 750 мм или менее. (Узкая плита или лист).

Инжир. 2.3 показаны последовательные стадии обжатия заготовки (100 х 100 мм) к круглому бруску. Заготовка поворачивается на 90° после каждого прохода.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Принципы прокатки:

Прокатка-это процесс, который заключается в пропускании металла через зазор между роликами, вращающимися в противоположном направлении. Этот зазор меньше толщины обрабатываемой детали. Поэтому, ролики обжимают металл пока одновременно переносящ его вперед из-за трения на интерфейсах ролик-металл.

Когда заготовка полностью проходит через зазор между роликами, она считается полностью обработанной. В результате толщина заготовки уменьшается, а ее длина и ширина увеличивается.

Однако увеличение ширины незначительно и обычно игнорируется. инжир. 2.4 показывает простую операцию прокатки пластины. Уменьшение толщины называется уклоном, тогда как увеличение длины называется абсолютным удлинением. Увеличение ширины известно как абсолютный разброс.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Два других члена являются относительной осадкой и коэффициент удлинения может быть задан следующим образом:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Приведенное выше уравнение (3) показывает, что коэффициент удлинения отрицательно пропорционален отношению конечной к исходной площади поперечного сечения изделия. Кроме того, уравнение (2) показывает, что коэффициент удлинения пропорционален отношению конечных lo исходных длин работы.

Инжир. 2.5 показаны зона деформации,напряженное состояние, угол контакта в процессе прокатки. Металл деформируется в затененной области, известной как зона деформации. Металл не претерпевает никакой деформации до и после зоны деформации.

Видно также, что металл, подвергающийся деформации, соприкасается с каждым из роликов по дуге АВ. Arc-AB называется дугой контакта. Свой соответствуя угол (α) вызван углом контакта, или углом укуса.

Исходя из геометрии рисунка и применяя простую тригонометрию, угол укуса может быть задан как:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Приведенное выше уравнение (4)дает зависимость между геометрическими параметрами процесса прокатки, углом укуса, осадкой и радиусом роликов.

Для обеспечения того, чтобы металл был сдвинут трением, угол контакта (α) должен быть меньше угла трения (β), где tan β = µ (коэффициент трения между поверхностью ролика и металлом).

Максимально допустимое значение угла контакта (α) зависит от других факторов, таких как::

i) материал роликов.

ii) материал прокатываемой работы.

iii) температура прокатки.

iv) скорость вращения роликов и т.д.

В таблице указан рекомендуемый максимальный угол укуса (α) для различных процессов прокатки:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Нагрузка и потребляемая мощность для прокатки:

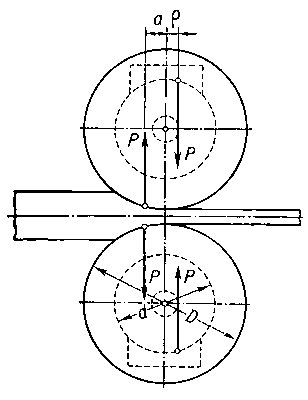

Зона деформации, напряженное состояние и угол контакта при прокатке показаны на фиг. 2.4, (простая прокатка пластины). Основной системой напряжений, создаваемых в зоне деформации, является трехосное сжатие. Максимальное или главное напряжение действует перпендикулярно направлению прокатки.

Деформированный металл оказывает равное и противоположное усилие на каждый из валков для удовлетворения условий равновесия.

Поэтому эта сила, нормальная к направлению прокатки, является важным фактором, учитываемым при проектировании валков и корпуса стана. Это усилие (F) также важно в определять расход энергии в процессе завальцовки.

К сожалению, точное определение нагрузки качения и потребляемой мощности является типичной задачей и требует хорошего знания теории пластичности и исчисления.

Тем не менее, первое приближение нагрузки качения может быть задано следующим уравнением:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Это уравнение (2) пренебрегает трением на границе раздела валок-рабочий, и поэтому дает более низкую оценку нагрузки качения.

Исходя из проведенных экспериментов, в модифицированном уравнении используется коэффициент умножения 1,2, чтобы учесть трения являются:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Также, расход энергии в процессе завальцовки нельзя получить легко; однако, грубая оценка, (в низком рассмотрении трением) дается мимо:

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Различные методы уменьшения разделяющей силы (F) заключаются в следующем:

а) меньший диаметр рулона (что уменьшает площадь контакта).

b) более низкое трение.

c)более высокая температура заготовки.

(d) примите «угол укуса» небольшой (таким образом уменьшая площадь контакта).

Смазка в процессе прокатки:

Смазка использована в процессе завальцовки для уменьшения трения между кренами и металлом, котор нужно свернуть. Трение играет очень важную и полезную роль в процессе прокатки.

Фактически он отвечает за перемещение работы вперед между валками и поэтому не должен устраняться или сокращаться ниже соответствующего уровня. Это является важным соображением при выборе смазки для процесса прокатки.

При холодной прокатке стали используют жидкие смазочные материалы с низкой вязкостью, парафин подходит для цветных материалов, таких как алюминий, медь и ее сплавы, чтобы избежать окрашивания в процессе последующей термической обработки, в то время как горячая прокатка часто проводится без смазочных материалов, но с потоком воды для получения пара и разрушения образовавшихся чешуек, используются. Иногда в качестве смазочного материала используют эмульсию графитированной смазки.

Дефекты проката:

В процессе прокатки возникает ряд дефектов в прокатываемом изделии. Конкретный дефект обычно приходит с определенным процессом и не возникает в других процессах.

Некоторые из распространенных дефектов проката приведены ниже:

i) растрескивание кромки:

Растрескивание кромки обычно происходит в рулонных слитках, плитах или пластинах. Это связано либо с ограниченной пластичностью обрабатываемого металла, либо с неравномерной деформацией, особенно по краям.

Складки-это дефект, который обычно возникает при прокатке пластин. Это вызвано, если сокращение за один проход слишком мало.

Аллигатор-это дефект, обычно возникающий при прокатке слябов (в частности алюминия и сплавов). При этом дефекте заготовка раскалывается вдоль горизонтальной плоскости на выходе, причем сверху и снизу. Этот дефект всегда возникает, когда отношение толщины сляба к длине контакта попадает в диапазон от 1,4 до 1,65. Инжир. 2.15. Показывает дефект аллигатора.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

iv) формирование шкалы:

Когда металл горячекатаный, его поверхность не гладкая и на ней образуется окалина (оксид).

Источник

Прокатка стали: разница между технологиями горячей и холодной прокатки

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

В целом прокатка стали – это пластическая обработка на прокатном стане при прохождении между валками.

По температуре обработки стали бывает горячекатаный прокат (металл нагревается выше температуры рекристаллизации, до уровня 80% температуры его плавления) и холоднокатаный прокат (30% и меньше от температуры рекристаллизации). В свою очередь, рекристаллизация – это образование и рост кристаллических зёрен материала (металла) за счёт существующих кристаллических зёрен. При горячей прокатке нагрев превышает 920 градусов. Например, для низкоуглеродистой стали температура горячей прокатки должна быть не ниже 1169 градусов.

Получение любого проката возможно 2-мя способами. При первом, на сегодня уже устаревшем, используются стальные слитки (отлитые в специальные формы-изложницы), перерабатываемые в готовый прокат в 2 стадии. Полученные слитки нагреваются и прокатываются в заготовку на обжимных станах, а после удаления дефектов поверхности (закатов, трещин и т.п.) выполняется повторный нагрев и финальная прокатка в горячекатаный лист или фасонный прокат.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

При втором способе разливка в изложницы заменяется разливкой на машинах непрерывного литья (МНЛЗ), откуда заготовка также поступает на прокатные станы. Подобным образом исключается такое технологическое звено, как слябинги и блюминги, повышается качество, устраняются потери металла и ресурсов производства при обрезке слитка. В Украине большинство металлургических компаний имеет МНЛЗ и литейно-прокатные модули, а на остальных предприятиях имеются планы по внедрению такого оборудования.

По взаимному положению полосы металла и осей валков прокатка бывает продольная (полоса перпендикулярна валкам), поперечная (полоса параллельна валкам) и поперечно-винтовая или «косая» (валки под углом друг к другу и к оси полосы). Это позволяет получать продукт различной формы. Главные типы проката по форме и размерам – это горячекатаный лист, рулон или жесть и сортовой (простой или фасонный).

Сравнение горячекатаного и холоднокатаного проката

Сегодня в мире горячей прокаткой получают около 80% общего объёма металлопроката. Она требует меньше производственных усилий и, следовательно, меньше электроэнергии. Повышенная пластичность при такой прокатке позволяет за один передел получать значительное сокращение площади поперечного сечения заготовки. Слитки, в значительной мере неоднородные структурно и химически, могут быть обработаны только горячими.

Для горячекатаной (г/к) продукции во многом применяется марка стали 09Г2С, для холоднокатаной (х/к) – 08ПС. Холоднокатаная сталь проходит более длинный путь обработки – подвергается травлению, и лишь затем передаётся на стан. Поэтому, например, толщина х/к листа – не более 5 мм, а его поверхность намного ровнее.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Х/к лист обычно одинаковой толщины по всей площади, без окалины, которую не нужно сбивать перед покраской. Кроме того, при холодной прокатке поверхность металла упрочняется, а это улучшает его механические свойства; х/к лист при сгибании не трескается, более прочен на растяжение и разрыв. Тогда как г/к лист толщиной 3 мм и более обладает довольно большой погрешностью по толщине на площади листа, имеет неровную поверхность, а после термообработки его коробит, и требуется рихтовка.

ТАБЛИЦА. Сравнение свойств х/к и г/к листа

Ровная, поэтому используется там, где в конечном продукте это имеет значение, в т.ч. для металлоизделий (метизов) и в приборостроении

Неровная, чаще всего середина листа «опускается», поэтому в основном применяется в строительстве и сварке металлоконструкций

Напряжение в листе

Равномерное. Это важное свойство металла любого назначения, особенно для приборо- и автостроения

Неравномерное. Тем не менее, используется в машиностроении

Обычно делается из низкоуглеродистой стали и имеет высокую пластичность (можно неоднократно и сильно гнуть)

Делается из углеродистой, низколегированной стали. Для производства котлов и сосудов под давлением используют также легированную сталь

— авто- и судостроение

— в строительстве (для получения профнастила, кровельных листов)

— строительство (в основном в виде несущих покрытий)

— машиностроение, в т.ч. судо- и авиастроение

В Украине значительная часть прокатных мощностей металлургических предприятий нуждается в модернизации с точки зрения как производственной эффективности оборудования, так и доступного сортамента.

Производство горячекатаного проката

«Горячие» станы способны производить плиты толщиной 50-350 мм, листы 3-50 мм и полосы (сматываемые в рулоны) толщиной до 20 мм. Станы для толстого листа включают 1-2 клети типа «дуо» или «кварто» (т.е. с одной или двумя парами валков), иногда с дополнительными вертикальными клетями для обжатия боковых кромок. Для полос применяются станы из 10-15 клетей «кварто» и клетей с вертикальными валками.

На выходе из валков ставятся выходные рольганги и другое вспомогательное оборудование для дальнейшей обработки: у толстолистовых станов – правильные машины, ножницы, термические печи и др., у полосовых – моталки для сматывания в рулоны, конвейер для рулонов, оборудование для их разматывания, правки, резки.

В свою очередь, сортовые станы довольно различны по своим свойствам. Основные их типы – это

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

Обзор спецификаций горячекатаного проката

Г/к прокат подразделяется, среди прочего, на:

Г/к лист может классифицироваться по точности (А – повышенной точности, Б – нормальной точности), по плоскостности (ПО – особо высокой, ПВ – высокой, ПН – нормальной плоскостности), по характеру кромки (НО – с необрезной кромкой, О – с обрезной кромкой) и др.

Преимущества горячекатаного проката, общие применения

Основное преимущество г/к проката – стоимость, что позволяет использовать более значительные его объёмы в сферах, где качество поверхности или внешний вид не столь важны. Например, при строительстве крупных объектов «красота» несущих металлоконструкций не принципиальна, то же самое касается крупных внутренних узлов машин и оборудования. Соответственно, г/к сталь используется прежде всего в таких «тяжёлых» секторах, как строительная индустрия, тяжелое машиностроение.

Производство холоднокатаного проката

«Холодные» станы бывают листовые (для поштучного листа), широкополосные (для рулона), лентопрокатные (для сматываемой ленты толщиной от 1 мкм до 4 мм и шириной от 20 до 600 мм), фольгопрокатные (для полосы толщиной менее 0,1 мм), плющильные (для обжатия проволоки в узкую ленту), для холодной прокатки труб.

что такое прокатка металла. Смотреть фото что такое прокатка металла. Смотреть картинку что такое прокатка металла. Картинка про что такое прокатка металла. Фото что такое прокатка металла

При рулонной прокатке с обеих сторон рабочей клети устанавливаются намоточно-натяжные барабаны – моталки, для разматывания рулона перед подачей в валки и сматывания при выходе из них. Самые эффективные листовые станы – это непрерывные.

Обзор спецификаций холоднокатаного проката

Х/к прокат подразделяется, в частности, на:

Преимущества холоднокатаного проката, общие применения

Достоинством х/к металла являются прочностные характеристики и внешний вид. На нём нет окалины. Напряжение в листе распределяется равномерно, что принципиально важно для проката любого назначения. Чаще всего делается из низкоуглеродистой стали и имеет высокую пластичность (т.е. можно неоднократно и сильно сгибать). Поэтому используется в различных сферах машиностроения (включая авто- и судостроение), в приборостроении, строительстве (профнастил, кровельный лист, отделочные материалы). Именно х/к лист подвергается оцинковке и покраске для получения металла с покрытием, который имеет улучшенные защитные свойства.

Выбор между г/к и х/к прокатом (и их различными видами) зависит от запросов потребителя: строительство ли это несущих конструкций или же, напротив, отделочный материал для внешнего фасада, изготовление крупных тяжёлых машин – или производство точной электроники. Горячекатаная сталь выигрывает по цене и многообразию вариаций, холоднокатаная – по качеству и «внешности». При этом обратим внимание, что сортовой прокат является горячекатаным, тогда как сходные между собой типоразмеры листа могут быть как горяче-, так и холоднокатаными.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
