Что такое прецизионный подшипник

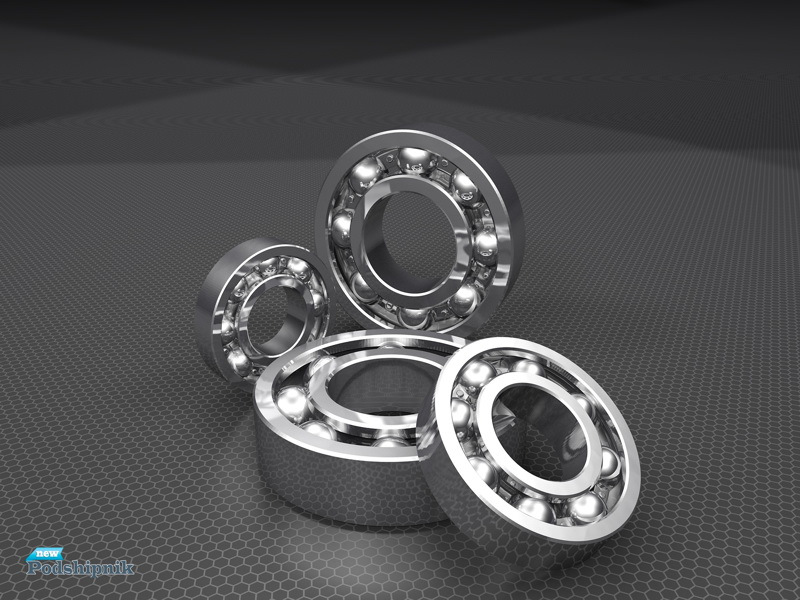

Прецизионные высокоточные радиально упорные шарикоподшипники
Подбираете шпиндельные подшипники для станочного оборудования? В нашей компании вы подберете сертифицированную продукцию от ведущих производителей из СНГ, ЕС, США, Японии, КНР, Кореи и др. Мы самостоятельно занимаемся поставками, работаем напрямую с производителями и гарантируем высокое качество, предлагаем разумные цены.
Особенности
Радиально-упорные шарикоподшипники благодаря способности одновременно воспринимать радиальные и осевые нагрузки широко используются в различных отраслях: автомобилестроении, станкостроении, промышленном и бытовом машиностроении. Подшипники данного вида выпускаются с углом контакта α в 40°, 15°, 18°, 25°, 30° — углом между линиями, соединяющими точки контакта в радиальном сечении и линией, перпендикулярной ости. Увеличение показателя приводит к росту осевой грузоподъемности и уменьшению радиальной.
В ряде отраслей требуется максимальная точность и скорость работы, остро стоит вопрос соотношения воспринимаемых нагрузок к посадочным размерам, важно минимальное выделение тепла или минимальное трение. Именно для таких целей выпускаются высокоточные (P4) и прецизионные (P2) радиально-упорные шарикоподшипники.
Важное отличие подшипниковой продукции класса 4 по ISO 492 от изделий нормальной или повышенной точности – минимальные допуски и зазоры при сборке изделия. Для посадочных мест этот показатель составляет всего 2 – 5 микрометров, в зависимости от диаметра отверстия.
Однако такие характеристики, как срок службы, тепловыделение, плавность работы во многом также зависят от используемых материалов, качества шлифовки дорожек, смазки, конструкции сепаратора. Поэтому при выборе продукции важно, в первую очередь, обращать внимание на репутацию изготовителя.
Широкий ассортимент шарикоподшипников для статочного оборудования высокой и прецизионной точности предлагают компании NSK (производство ведется в Японии и Великобритании), SKF (крупнейший производителей подшипников в мире, Швеция), SNFA (Франция), FAG (Германия), Timken (США). Хороший выбор продукции достойного качества предлагают Саратовский, Тверской, Московский, Минский, Харьковский и другие подшипниковые заводы в СНГ.
При решении самых ответственных задач, в первую очередь, необходимо обратить внимание на продукцию компаний SKF и NSK. Компании активно работают над разработкой новых материалов с улучшенными эксплуатационными характеристиками.
В зависимости от условий работы вместо стали использован полиамидный или текстолитовый сепаратор. Такое решение позволило снизить трение, а также тепловыделение.
Для отраслей, где предусмотрена высокая скорость вращения изготавливаются подшипники с керамическими шариками вместо стальных. Это позволило решить проблему теплового расширения материала и обеспечить стабильную упругость при работе на высоких скоростях.
Использование жаропрочных сталей позволило значительно увеличить эксплуатационный ресурс.
Мы хорошо понимаем, насколько важно, чтобы подшипниковые изделия по своим характеристикам соответствовали заявленным в документации параметрам. Поэтому мы строго следим за ассортиментом реализуемых товаров, тестируем каждую партию. Выбирая высокоточные упорно-радиальные шарикоподшипники у нас, вы можете быть уверенными в:
— плавной работе на высоких скоростях;
— увеличенном межремонтном интервале;
— точной работе оборудования;
Область использования:
— шпиндельные узлы металлорежущих и дерево режущих токарных станков;
— балансировочные узлы станков;
— автоматизированные металлопрокатные линии;
— насосное и компрессорное оборудование;
— военная техника (гироскопы);
— измерительные приборы и компьютерная техника: кулеры, жесткие диски и др.
Прецизионные подшипники
Узлы качения и скольжения собираются из деталей с высокими допусками на габариты и форму, поскольку они работают под постоянной нагрузкой. От качества подшипника зависит работоспособность отдельного привода, а на особо ответственные участки ставят сверхточные прецизионные модели категории Р2 или Р3, которые обеспечивают функционирование всего агрегата. Их изготавливают с еще более жесткими допусками, с использованием наукоемких технологий.
За что хвалят прецизионные подшипники
Особенностями высокоточных изделий можно назвать:
Такие качества требуют соответствующих затрат, поэтому прецизионный формат стоит в несколько раз дороже обычного. Но эксплуатационные характеристики или долгий срок службы компенсируют любые стартовые расходы. Поэтому точные узлы качения или скольжения используют во всех отраслях машиностроения — от производства напорного оборудования до станкостроения.
Производители прецизионных подшипников
Особые требования к качеству деталей и сборки прецизионных моделей исключают выпуск подобных изделий производителями с технологической базой низкого уровня. Изделия производят компании, которые готовы предложить современные конструкционные материалы, сверхточную обработку колец или тел качения. Лидерами прецизионного сегмента рынка можно назвать японскую компанию NSK, а также шведский бренд SKF.
Производители сверхточных роликоподшипников или шарикоподшипников предлагают широкую номенклатуру прецизионных изделий, ориентированных на тяжелое, среднее или точное машиностроение, авиастроение, судостроение, космическую отрасль. Мы рассмотрим некоторые серии высокоточных изделий ведущих брендов.
Прецизионные модели радиально-упорного типа от NKS и SKF
Компания NKS использует полимерные композиты, нитрид кремния, продукты порошковой металлургии и высоколегированные стали. Степень точности продукции бренда NKS соответствует классу Р2-Р4. Минимальный посадочный диаметр — 5 миллиметров, максимальный — 280 мм. Благодаря новым конструкционным материалам, а также высокой точности изготовления деталей, радиально-упорные изделия от NKS получили следующие преимущества:
Для повышения износостойкости в производстве шариков или роликов используют твердые, прочные сплавы марок SUJ2, SNX, а также композиты сталь/керамика или сталь/нитрид кремния. Сфера применения зависит от их диаметра, конструкционных материалов и количества рядов тел качения. Зная маркировку этих параметров, можно выбрать нужный вариант по каталогу производителя.
Бренд SKF выпускает сверхпрецизионные и претензионные изделия. Продукция компании востребована в тяжелом, среднем, точном машиностроении. Изделия торговой марки SKF рассчитаны на высокую нагрузку. Под грузоподъемность оптимизирован размер колец, площадь пятна контакта с телом качения, число шариков или роликов.
Прецизионные роликоподшипники от NKS и SKF
Компания NKS выпускает широкую номенклатуру сверхточных роликовых подшипников, рассчитанных на значительные эксплуатационные нагрузки. Высокоточная серия бренда ориентирована на производителей металлорежущих или деревообрабатывающих станков, а также на прокатное оборудование, сборочные/обрабатывающие линии. Чтобы соответствовать требованиям клиентов, компания NKS выпускает однорядные/многорядные модели с максимальными показателями конструкционной жесткости. Многорядные серии демонстрируют:
Многорядные варианты собирают из латуни, сложных композитов, а также порошковых материалов с использованием тройных наружных и внутренних колец. Однорядные подшипники собирают из двойных колец, изготовленных из мономатериалов (сталь, полимер, карбидные сплавы). В 1-рядной серии вы найдете стандартные и высокоскоростные модели на диаметры 30-140 мм.
Торговая марка SKF выпускает высокоточные модели с коническими отверстиями (до 1:12), которые работают с высокими оборотами. Коническая посадка повышает точность размещения, нивелируя возможное радиальное биение, поэтому такие подшипниковые узлы могут разогнаться до значительных скоростей. У 1-рядных моделей этой компании очень интересная компоновка: производитель использует внутреннюю и внешнюю обойму, наружная деталь лишена бортов. Сепараторы у таких моделей изготовлены из армированного стекловолокна.
Благодаря таким конструкционным особенностям рабочие параметры подшипников компании SKF выглядят следующим образом:
Модели с цилиндрическими и коническими посадочными кольцами используют в станкостроении, производстве обрабатывающих линий и точном машиностроении.
Упорно радиальные прецизионные подшипники от NKS, NFC, SKF
Компания NKS готова предложить упорно-радиальную серию Robust. Высокоточные изделия соответствуют сверхточному классу Р2А и всем стандартам МОС. Контактный угол серии Robust меняется от 30 до 40 градусов. В качестве конструкционных материалов производитель использует сталь SUJ2 или керамику. Из стали делают кольца, из керамики — тела качения, а сепараторы делают из латуни или полимеров.
Рабочие характеристики серии Robust:
Бренд NFC производит упорно-радиальные модели серии ТАС. У изделий высокая категория точности — PN 7 и большой угол контакта — до 60 градусов. Продукция компании подходит для валов с предельным диаметром до 280 мм.
Компания SKF выпускает упорно-радиальную серию BTM, в которую входят неразборные модели с углом контакта от 30 до 40 градусов. Она рассчитана на высокие dmn (до 700 тысяч), двустороннюю нагрузку, работу в режиме 24/7. Продукция бренда соответствует классу Р4С и подходит для валов диаметром от 60 до 150 мм.
Радиальные прецизионные подшипники
Такие модели выпускают все производители. По точности изготовления они соответствуют классу Р2, Р4, Р5. Сфера применения — производство электродвигателей или электрогенераторов. Для радиальной серии характерны следующие качества:
Ассортимент радиальных линеек этого класса соответствует типоразмерам 60-63. Большинство узлов качения собраны из стали, но в серии есть варианты из композитной керамики.
Прецизионные подшипники компании Koyo
Японский бренд Koyo производит широкую номенклатуру точных подшипников качения. В каталоге компании можно найти стандартные или нестандартные серии, характеристики которых соответствуют производственной необходимости покупателей. Изделия Koyo подходят под любой диаметр валов из стандартного размерного ряда.
Радиально-упорные модели и роликоподшипники Koyo собирают из композитных и мономатериалов. Основное требование к заготовкам — износостойкость, высокий уровень конструкционной жесткости, значительная поверхностная прочность. Благодаря этому производитель масштабирует ресурс работы и продлевает периодичность обслуживания узла качения.
Прецизионные подшипники
Подшипники относятся к изделиям, изготавливаемым с чрезвычайно высокой степенью точности и чистоты поверхностей. Однако ряд условий применения требует обеспечения еще более строгих требований. Таким требованиям отвечают особо точные прецизионные подшипники. Они соответствуют классам точности выше P4, то есть P2, P3, P4. Сверхвысокий класс точности P2 встречается чрезвычайно редко.
Высокая точность изготовления определяет ключевые преимущества прецизионных подшипников:
При этом прецизионные подшипники имеют единственный, но существенный недостаток высокую стоимость.
Повышенная точность перемещений, обработки, позиционирования, высокие скорости относятся к основным тенденциям современной промышленности. Поэтому сфера применения высокоточных подшипников постоянно расширяется.
Основные направления их использования:
Среди наиболее распространенных типов подшипников повышенной точности:
Прецизионные подшипники требуют высокой точности обработки посадочных мест валов и корпусов. Каталог Koyo приводит допустимые отклонения формы поверхностей для их установки.
Следует учитывать, что отклонения формы указаны в микрометрах, а диаметры в миллиметрах.
Прецизионные подшипники производства NSK
Корпорация NSK из Японии один из наиболее значительных мировых производителей подшипников. Причем значительную часть номенклатуры составляют именно высокоточные опоры.
Прецизионные подшипники производства NSK помимо повышенной точности изготовления отличаются использованием высококачественных материалов. Применяются особо чистые стали с улучшенными характеристиками EP и Z. Для значительных температур и повышенных скоростей используется сталь SNX. В ряде случаев тела качения изготавливаются из керамики с высокой размерной стабильностью, твердостью и жесткостью.
Радиально-упорные прецизионные шарикоподшипники
Радиально-упорные стандартизованные шарикоподшипники серий 79, 72, 70 выпускаются по степени точности P4, P2, P3 с углами контакта 25, 15, 30 градусов. Используются сепараторы из полимера фенольно-альдегидного или полиамида для повышенных оборотов. Серии 72, 70 выпускаются миниатюрными диаметрами 5…8 мм, серия 70 диаметрами 10…200 мм, серия 72 – 10…150 мм и серия 79 диаметрами 10…280 мм.
Высокоскоростные радиально-упорные прецизионные шарикоподшипники типа ROBUST обладают следующими преимуществами:
Применяются особые сочетания материалов с улучшенными характеристиками:
Выпускаются следующие размерные серии BRN10, BER10, BRN19, BER19 и особая серия с системой смазки Spinshot TM II для бесшумной работы на повышенных оборотах. Контактный угол серии BRN – 18 градусов, а BER – 25 градусов.
Серии BRN19, BER19 выпускаются под валы диаметрами 25…150 мм, а серии BRN10, BER10 с диаметрами кольца нижнего 30…150 мм.
Специальная серия BRN19XE, BER19XE с системой смазки Spinshot TM II изготавливается диаметрами 40…110 мм.
С диаметрами 40…110 мм выпускаются подшипники серий BRN10XE, BER10XE Spinshot TM II.
Радиально-упорные сверхточные шарикоподшипники типа BRG отвечают нормам наивысшей точности P2 стандарта MOC класса 2. Они выпускаются с контактным углом 15 градусов.
Для шарикоподшипников BRG используются следующие материалы:
Выпускаются размерные серии BRG 02, BRG 10, BRG 19.
Используется сепаратор из полимера фенол-альдегидного, направляемый наружным кольцом с рабочей температурой не выше 120 градусов. Применение такого сепаратора и расточка нижнего кольца улучшают условия смазывания. Дизайн с неразъемной внутренней обоймой упрощает монтаж и разборку.
Номенклатура радиально-упорных сверхточных шарикоподшипников BRG включает:
Прецизионные роликоподшипники
Прецизионные подшипники чрезвычайно широко используются в конструкции шпинделей станков и обрабатывающих центров. В процессе обработки материалов возникают большие нагрузки, воздействующие на шпиндели станков. И от подшипников требуется высокая жесткость и значительная нагрузочная способность. Именно этими параметрами отличаются прецизионные роликоподшипники NSK.
Особой жесткостью отличаются двухрядные сверхточные цилиндрические роликоподшипники, выпускаемые по нормам точности P4, P4Y, P2. Их основные типы NN с внутренним ребристым тройным кольцом и NNU с наружным ребристым тройным кольцом. Применяются латунные точеные сепараторы с рабочими температурами до трехсот градусов (обозначение MB) и сепараторы из полимера полифениленсульфидного с температурным пределом 220 градусов (обозначение TB). Доступны исполнения с коническим отверстием (обозначение KR), каналами смазки в наружном кольце (обозначение E44). Номенклатурный ряд включает размерные серии NN30 с диаметрами 25…200 мм, NN39 с диаметрами 100…280 мм, NN49 под валы 100…200 мм, NNU49 – 100…200 мм.
Цилиндрические однорядные прецизионные роликоподшипники выпускаются типа N с ребристым двойным кольцом внутренним десятой размерной серии.
Для роликоподшипников однорядных применяются:
Упорно-радиальные прецизионные шарикоподшипники
Шарикоподшипники станочных шпинделей, работающие с двухрядными прецизионными роликоподшипниками должны отличаться повышенной жесткостью и скоростными характеристиками. Компания NSK предлагает для этих целей упорно-радиальные высокоточные шарикоподшипники ROBUST с угловым контактом или упорно-радиальные двунаправленные особо точные шарикоподшипники TAC с угловым контактом.
Основные особенности упорно-радиальных сверхточных шарикоподшипников типа ROBUST:
Ключевые параметры упорно-радиальных высокоточных шарикоподшипников TAC с контактом угловым:
Радиальные прецизионные шарикоподшипники
Радиальные прецизионные шарикоподшипники предназначены для производства электродвигателей и шпинделей деревообрабатывающих станков. Их основная особенность – чрезвычайно малый момент трения, обеспечивающий возможность работы с повышенными оборотами, сниженный шум, малое тепловыделение. Ключевые данные радиальных прецизионных однорядных шарикоподшипников:
Прецизионные подшипники производства SKF
Корпорация SKF, тщательно отслеживающая требования современной индустрии, постоянно расширяет номенклатуру и возможности, выпускаемых прецизионных подшипников. Они предназначены для станкостроения, аэрокосмической промышленности, полиграфии и других новейших производств. Прецизионные подшипники SKF выпускаются на итальянских заводах в Турине и Вилла Пероза и в английском Стоунхаузе.
Радиально-упорные высокоточные шарикоподшипники
Прецизионные подшипники радиально-упорные типа D оптимизированы для тяжелых условий работы с повышенными нагрузками и скоростями. Их грузоподъемность увеличена за счет оптимизации контакта шариков с дорожками качения, увеличения размеров и числа шариков.
Серия 718… D используется в робототехнике, гоночных автомобилях, системах измерения, оборудовании для типографий, станках, сверлильных многошпиндельных головках.
При небольшом поперечном сечении серии 718… D она отличается прочностью, жесткостью, точностью и может эффективно использоваться в средствах автоматизации и измерения. Оптимальный радиус скругления обеспечивает точную установку.
Размерный ряд включает внутренние диаметры 10…160 миллиметров. Предварительный натяг 3 классов позволяет лучше отвечать различным производственным условиям.
Более мощные серии 719 и 70 используются для:
Изготавливаются по нормам точности P4A в закрытом с контактными уплотнениями из NRB и открытом варианте под смазку масляным туманом. Стандартные контактные углы пятнадцать, двадцать пять градусов. Исполнение 18 градусов делают по спецзаказу.
Усовершенствованная прецизионная серия 72…D отличается:
Применяется для турбонагнетателей, шпинделей обрабатывающих центров, тяжелонагруженного оборудования.
Основные особенности серии:
Радиально-упорные высокоточные шарикоподшипники Е серии характеризуются увеличенным количеством небольших шариков и повышенными скоростными характеристиками. По грузоподъемности они уступают D серии, но имеют лучшие показатели, чем B серия.
Серийные размерные серии 70…Е, 719…Е используются в деревообрабатывающем оборудовании, высокооборотных станках.
Высокооборотные шарикоподшипники радиально-упорные B типа снабжены большим числом уменьшенных шариков. Небольшое сечение гарантирует их высокую жесткость. Применяются в условиях небольших нагрузок.
Прецизионные роликоподшипники
Цилиндрические высокоточные роликоподшипники SKF выпускаются заводом в Вилла Пероза. Однорядные роликоподшипники прецизионные относятся к классам точности UP и SP и типу N10. Они изготавливаются с коническими отверстиями 1:12 (обозначение K), гарантирующими точность установки и преднатяга. Допустимый скоростной фактор ndm не выше 1,6 миллиона.
Конструкция роликоподшипника предусматривает внутреннюю обойму с парой направляющих бортов и наружную без бортов. Возможен заказ роликоподшипников со смазочными каналами в наружной обойме. Центрируемые по роликам сепараторы из неармированного PA66 (обозначение TN) применяются для диаметров до восьмидесяти миллиметров. Для больших диаметров применяется армированный стекловолокном PA66 (обозначение TN9). Для увеличенных оборотов используются сепараторы из PEEK (обозначение TNHA).
Двухрядные прецизионные роликоподшипники поставляются типов NN30 и NNU49. Основные параметры цилиндрических однорядных особо точных роликоподшипников NN30:
Отличное соотношение жесткости, скоростных показателей, грузоподъемности делает серию NN30 предпочтительной для станков, особенно для конструкции задних шпинделей.
Серия NNU49 имеет меньшее поперечное сечение и нагрузочную способность при увеличенной жесткости. У этих роликоподшипников наружная обойма с 3 бортами и внутренняя без бортов.
Упорно-радиальные высокоточные подшипники
Высокооборотные прецизионные подшипники BTM представляют собой неразборную пару упорно-радиальных подшипников с контактным углом тридцать (обозначение A) или сорок градусов (обозначение B). Их особенностью является способность воспринимать значительные двухсторонние осевые силы при высоких оборотах вала. Ключевые параметры:
Прецизионные шарикоподшипники серии 2344 предназначены для чрезвычайно высоких осевых двухсторонних нагрузок. Их основные характеристики:
Прецизионные подшипники Koyo
Известный японский производитель подшипников Koyo производит многочисленные типы высокоточных подшипников.
Поставляются радиально-упорные прецизионные подшипники стандартных серий 7900С, 7000С, 7000, 7200С, 7000, 7900CPA, 7000CPA, 7200CPA диаметрами 10…200 мм.
Нестандартные серии радиально-упорных особо точных HAR900C, HAR900CA, HAR900, HAR000C, HAR000CA, HAR000 выпускаются диаметрами 30…170 мм, серии с керамическими шариками 3NCHAR900C, 3NCHAR900CA, 3NCHAR900, 3NCHAR000C, 3NCHAR000CA, 3NCHAR000 поставляются диаметрами 40…170 мм.
Для типа 3NCHAF с диаметрами 30…140 мм и керамическими шариками предусмотрены каналы подвода смазки во внешней обойме.
Номенклатура цилиндрических прецизионных роликоподшипников включает:
Линейка упорно-радиальных особо точных шарикоподшипников включает:
Особенность номенклатуры Koyo производство конических прецизионных роликоподшипников серий:
Изготавливаются специализированные шпиндельные подшипники серий:
Благодаря высокому качеству, надежности, долговечности, отличным скоростным характеристикам область использования прецизионных подшипников постоянно расширяется. Их выпускают многочисленные производители, включая INA, SNR, GMN. Применение высокоточных подшипников – одно из наиболее перспективных направлений улучшения возможностей оборудования.
