Всё о дюбель-гвоздях: таблица размеров и вес крепежа
Оглавление:
Представим типичную задачу: нужно закрепить на бетонной стене комнаты увесистую полку для книг. Саморез использовать нельзя. Он выпадет. В советское время в просверленное отверстие для уплотнения вставляли деревянный шкант или, по-другому, чопик. Сейчас в качестве крепежа используют дюбель-гвоздь: размеры начинаются от 5×30 мм. Здесь 5 – диаметр отверстия во втулке, а 30 – длина самого гвоздя.
Типовые размеры
Представим основные характеристики универсальных изделий в виде таблицы:
| Тип | Размеры | Установка | Допустимая нагрузка (кирпич, бетон) | ||||||
| d | L | t | d0 | h1 | Nбет. | Vбет. | Nкирп. | Vкирп. | |
| Expandet Nail Anchor | Наруж. диа-метр анкера, мм | Длина анкера, мм | Макс. тол-щина закреп. пред-мета, мм | Диа-метр высв. отвер-стия, мм | Мин. глу-бина высв. отвер-стия, мм | Растя-гиваю-щая наг-рузка, кг | Попе-реч-ная наг-рузка, кг | Растя-гиваю-щая наг-рузка, кг | Попе-реч-ная наг-рузка, кг |
| 5×30 | 5 | 30 | 5 | 5 | 40 | 30,59 | 35,69 | 20,39 | 35,69 |
| 5×40 | 5 | 40 | 15 | 5 | 50 | 30,59 | 35,69 | 20,39 | 35,69 |
| 5×50 | 5 | 50 | 25 | 5 | 60 | 30,59 | 35,69 | 20,39 | 35,69 |
| 6×35 | 6 | 35 | 5 | 6 | 45 | 45,88 | 56,08 | 30,59 | 56,08 |
| 6×40 | 6 | 40 | 10 | 6 | 50 | 45,88 | 56,08 | 30,59 | 56,08 |
| 6×50 | 6 | 50 | 20 | 6 | 60 | 45,88 | 56,08 | 30,59 | 56,08 |
| 6×60 | 6 | 60 | 30 | 6 | 70 | 45,88 | 56,08 | 30,59 | 56,08 |
| 6×70 | 6 | 70 | 40 | 6 | 80 | 45,88 | 35,69 | 30,59 | 35,69 |
| 8×50 | 8 | 50 | 10 | 8 | 60 | 56,08 | 91,77 | 45,88 | 91,77 |
| 8×60 | 8 | 60 | 20 | 8 | 70 | 56,08 | 91,77 | 45,88 | 91,77 |
| 8×80 | 8 | 80 | 40 | 8 | 90 | 56,08 | 91,77 | 45,88 | 91,77 |
| 8×100 | 8 | 100 | 60 | 8 | 110 | 56,08 | 50,98 | 45,88 | 50,98 |
| 8×120 | 8 | 120 | 80 | 8 | 130 | 56,08 | 50,98 | 45,88 | 50,98 |
| 8×140 | 8 | 140 | 100 | 8 | 150 | 56,08 | 50,98 | 45,88 | 50,98 |
| 10×80 | 10 | 80 | 30 | 10 | 90 | 76,47 | 50,98 | 56,08 | 50,98 |
| 10×100 | 10 | 100 | 50 | 10 | 110 | 76,47 | 50,98 | 56,08 | 50,98 |
| 10×120 | 10 | 120 | 70 | 10 | 130 | 76,47 | 50,98 | 56,08 | 50,98 |
| 10×140 | 10 | 140 | 90 | 10 | 150 | 76,47 | 50,98 | 56,08 | 50,98 |
| 10×160 | 10 | 160 | 110 | 10 | 170 | 76,47 | 50,98 | 56,08 | 50,98 |
Таблица 1.
Здесь поперечная нагрузка – вес, который способен выдержать дюбель. Это сила, направленная вертикально. То есть от центра края крепежа к земле.
Порой бывает полезно узнать, сколько килограммов будет в 1000 штук крепежных изделий. Особенно если работы предстоит много, а размер складского помещения ограничен.
| Тип | Вес 1000 шт., кг |
| С полипропиленовым дюбелем | |
| 6×40 | 3,3 |
| 6×60 | 4,89 |
| 6×80 | 7,28 |
| 8×60 | 8,5 |
| 8×80 | 11,02 |
| 8×100 | 13,78 |
| 8×120 | 16,53 |
| 8×140 | 19,3 |
| 10×100 | 15,32 |
| Гвозди для пистолета | |
| 4,5×30 | 5,1 |
| 4,5×40 | 6,45 |
| 4,5×60 | 7,7 |
| 4,5×60 | 8,84 |
Таблица 2.
Что такое дюбель-гвоздь
Дюбель-гвоздь – это металлический фиксатор, который забивают или вкручивают в пластмассовый, металлический корпус. Процесс монтажа выглядит так:
В материале высверливают отверстие.
Вставляют в дыру втулку.
Забивают внутрь гвоздь.
Распорный механизм расширяется и крепеж «застревает» в бетоне или кирпиче. Получается надежное соединение. Оно не теряет своих свойств на протяжении нескольких лет.
Срок службы зависит от вида материалов, из которых изготавливают элементы, и от внешних условий. Высокая влажность заставит окислиться даже оцинкованный стержень, а прямые лучи солнца разрушат пластиковую гильзу.
Если длина гвоздя не превышает 50 мм, то его максимальная кривизна составит 0,1 мм.
Предлагаем посмотреть видеоролик о видах и характеристиках дюбелей:
Тип монтажа
Устанавливать крепежное изделие можно двумя способами:
Ручной. Понадобится перфоратор, отвертка или молоток. Придется просверлить отверстие, своими руками вставить в него втулку, а затем закрутить или вбить стержень.
Автоматический. Монтаж выполняют с помощью пистолета. Используют специальный гвоздь без дюбеля с прочностью 53-56 HRC по шкале Роквелла.
Второй вариант выигрывает за счет высокой скорости монтажа. Но первый хорош тем, что стандартный стержень можно вытащить без ущерба для материала и конструкции.
Разновидности
В доме и на даче полно дел. Установка кабель-каналов и теплоизоляции, монтаж гипсокартона. Для каждого случая нужен отдельный вид крепежа. Универсальных вариантов нет. Можно выделить следующие виды дюбелей:
Акустический. Изготавливают из пластика и стекловолокна. Нет металлических деталей, а значит, высокий уровень теплоизоляции и влагостойкости.
Распорный S. Нет упорной кромки, поэтому можно ставить на любую глубину в штукатурке. Стопор защищает от проворачивания.
Распорный M-S. Изготовлен из прочного нейлона. С двухсторонним распором. Компактный. Хорошо влезает в просверленные отверстия.
Зонт. Длинный с большой шляпкой. Предназначен специально для монтажа тепловой и гидравлической изоляции.
Для газобетона GB. Отличается спиральными ребрами. Такая конструкция обеспечивает надежную фиксацию в мягком материале.
Для ступенек TB и TBB. Создан специально для крепления ступенек к металлическому профилю или полнотелым материалам. Предотвращает скрип.
Металлический. Выдерживает большую нагрузку. Не ржавеет благодаря оцинковке. Легко устанавливается. Долго не теряет удерживающих свойств.
Химический. Состоит из полимера, который твердеет после введения в монтажное отверстие. Подходит для пустотелых материалов.
Бабочка. Оснащен специальным механизмом-зажимом, предназначенным для фиксации внутри тонких листов гипсокартона.
Фасадный. Отличается увеличенной длиной. За счет этой особенности способен выдержать большую нагрузку.
Маркировка
Производители дюбель-гвоздей штампуют маркировку прямо на боковой поверхности втулки. Там всего 2 цифры:
Например, надпись 6×40 означает, что диаметр дюбеля равен 6 мм, а его длина – 40 мм. Наглядная информация дает возможность определить размер крепежа, даже если коробка или упаковка потерялись. Это удобно. Достаточно взглянуть на втулку, чтобы понять, какое нужно сверло и какой глубины должно быть отверстие.
Гвоздь или шуруп?
Оба варианта схожи по конструкции. Состоят из стержня и гильзы. Но есть отличие. Это способ фиксации. Дюбель-гвоздь забивают молотком, а дюбель-шуруп вкручивают отверткой или электрическим инструментом. Рассмотрим эксплуатационные характеристики:
Виды дюбелей и их применение
Виды дюбелей и их применение
Дюбели и дюбель-гвозди представляют собой крепежные изделия, используемые при монтажных работах в строительной и ремонтной отрасли, а также в бытовой сфере. За счет простоты монтажа и прочности изделий дюбели заслужили широкое применение для разнообразных целей.
Возможно Вам нужно:
Дюбель полипропиленовый 5х25 мм
Дюбель универсальный 6х37 мм
Дюбель нейлоновый 6х30 мм
Дюбель для гипсокартона driva нейлон
Дюбель-гвоздь 6х40 мм с потайной манжетой
Дюбель-гвоздь 6х60 мм с грибовидной манжетой
По материалу изготовления дюбели бывают полипропиленовые, нейлоновые и металлические. Дюбель-гвозди — нейлоновые и полипропиленовые, сами гвозди — стальные и полипропиленовые. В зависимости от материала дюбели различаются не только своими характеристиками в плане общей стойкости и прочности, но еще и применением при различной температуре. Различные материалы исполнения таких крепежных изделий позволяют выбрать подходящий дюбель или дюбель-гвоздь для определенных условий работ и погодных условий.
Основные виды дюбелей:
Основные виды дюбель-гвоздей:
Дюбели делятся на универсальные (которые используются для широкого спектра материалов и различных типов конструкций) и специальные (за счет особых форм применяются для определенных условий и материалов). Специальные дюбели по материалу, для которого они предназначены, представлены рамными дюбелями, а также деляются на дюбели для утеплителя, для газобетона, гипсокартона.
Конструкция дюбеля
В основном конструкция дюбеля представлена двумя частями: распорной и нераспорной. В первом случае дюбель с легкостью трансформируется при выполнении монтажных работ, что приводит к надежному закреплению элемента в материале. Во втором случае габариты и параметры не изменяются, при этом выполняются другие задачи. Например, такой тип дюбелей позволяет определять длину и прочность, а также позволяет устранить проворачивание в отверстии. Также у дюбеля и дюбель-гвоздей возможно наличие манжеты.
Типы манжет
Манжеты располагаются у отверстия изделия, где располагаются гвозди или шурупы. Такая конструкция позволяет исключить момент проваливания — бортик защищает крепеж от попадания в отверстие для монтажа.
Дюбели и дюбель-гвозди используются для широкого ряда строительных материалов: полнотелых твердых или же пористых, а также для пустотелых и листовых. Чаще всего такие крепежные изделия закрепляются в бетоне, кирпиче, природном камне; газобетоне, пенобетоне, ячеистом бетоне; бетонных блоках, гипсокартоне, гипсоволокне, ДСП, фанере и пр.
Основные типы дюбель-гвоздей
Такие крепежные изделия разделяются на дюбель-гвозди для ручного монтажа (они применяются с использованием молотка) и специализированного, при котором дюбель-гвозди предназначаются для строительного пистолета.
В первом случае необходимо просверлить отверстие, после чего зафиксировать в нем распорный элемент, который впоследствии забивается при помощи молотка. Во втором случае сверлить отверстие не требуется, что увеличивает скорость выполнения работ.
Обзор дюбелей компании Стройбат

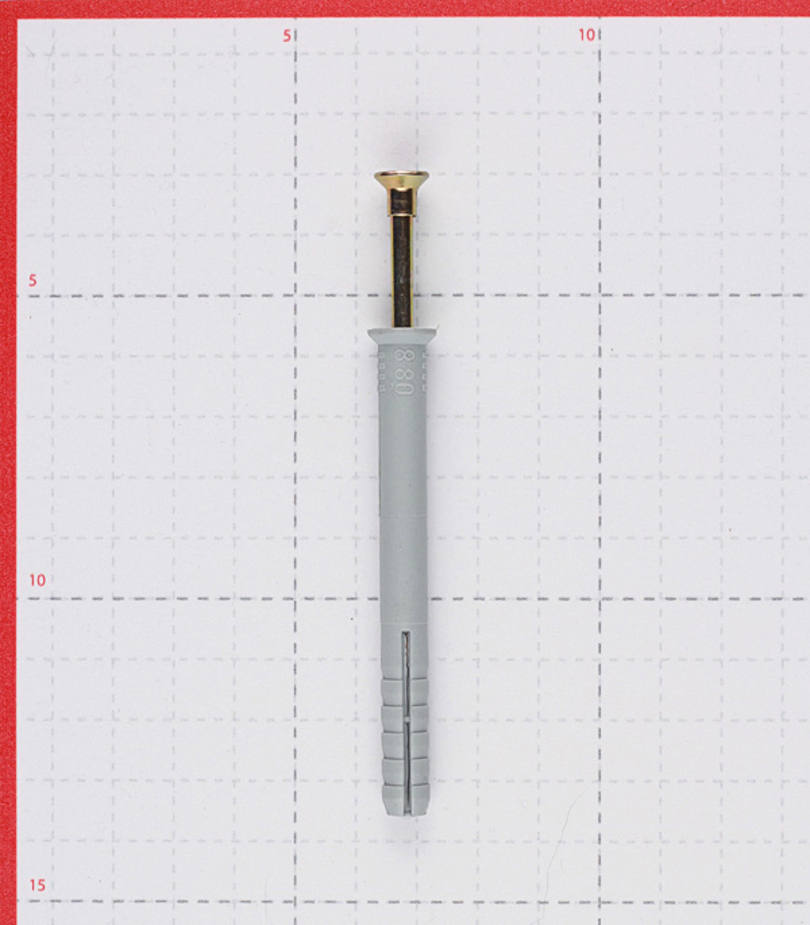

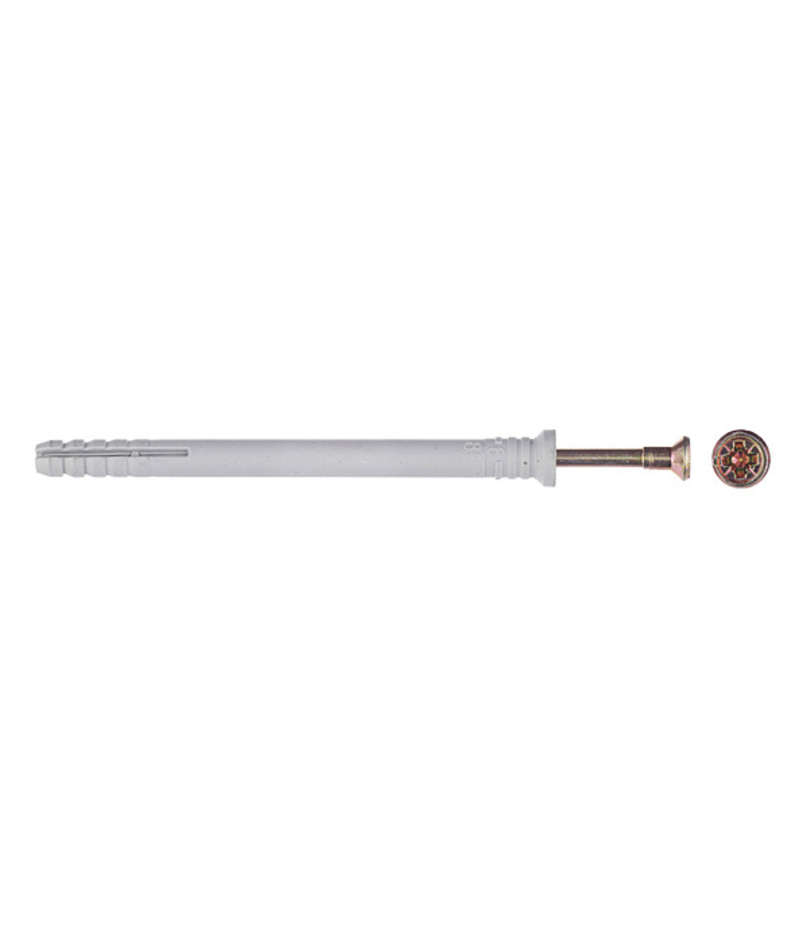

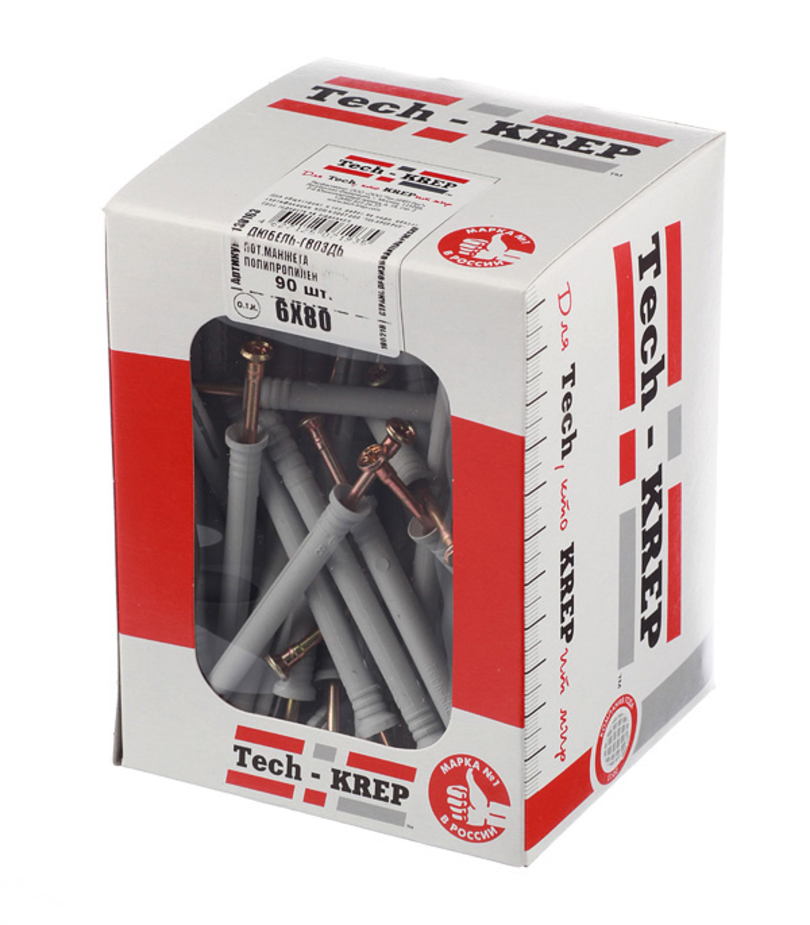

Дюбель-гвоздь Tech-Krep 6×80 мм потайная манжета полипропилен (90 шт.)
Наличие
Доступно со склада самовывоза
Предназначен для крепления в бетон, керамический полнотелый кирпич, ячеистый бетон, клинкерный кирпич и натуральный камень. Поставляется в комплекте со стальным гвоздеобразным шурупом (крестообразным шлицом), шлиц которого позволяет демонтировать закрепляемую деталь без нарушения внешнего вида крепления.
Гарантируем доставку вовремя!
Если мы опоздали, доставка — бесплатно.
При монтаже сверлится отверстие глубже длины дюбеля на несколько миллиметров, после чего в него помещается дюбель на полную глубину и забивается молотком металлическая часть дюбеля. Одно из главных достоинств – скорость монтажа при использовании забиваемого дюбель–гвоздя, поскольку при монтаже следует только забить дюбель в гвоздь, не ввинчивая его. Гвоздь с усиленной шляпкой а так же есть торцевой подъем, что защищает шлиц от удара молотка, т.к. в дальнейшем возможен демонтаж

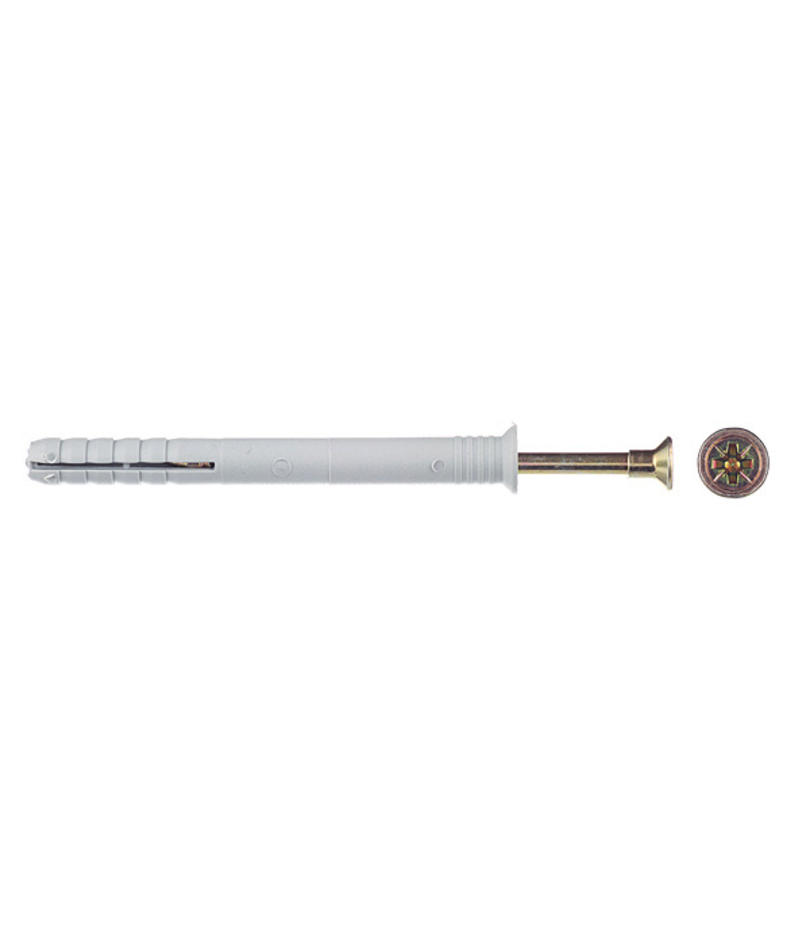

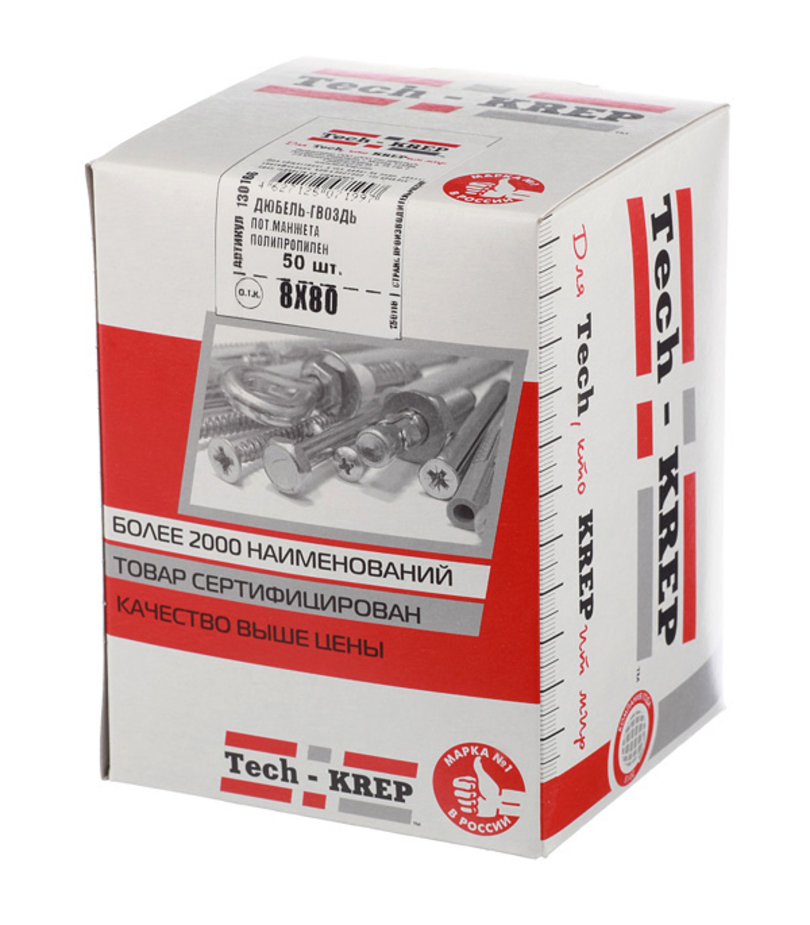

Дюбель-гвоздь Tech-Krep 8×80 мм потайная манжета полипропилен (50 шт.)
Наличие
Доступно со склада самовывоза
Предназначен для крепления в бетон, керамический полнотелый кирпич, ячеистый бетон, клинкерный кирпич и натуральный камень. Поставляется в комплекте со стальным гвоздеобразным шурупом (крестообразным шлицом), шлиц которого позволяет демонтировать закрепляемую деталь без нарушения внешнего вида крепления.
Гарантируем доставку вовремя!
Если мы опоздали, доставка — бесплатно.
При монтаже сверлится отверстие глубже длины дюбеля на несколько миллиметров, после чего в него помещается дюбель на полную глубину и забивается молотком металлическая часть дюбеля. Одно из главных достоинств – скорость монтажа при использовании забиваемого дюбель–гвоздя, поскольку при монтаже следует только забить дюбель в гвоздь, не ввинчивая его. Гвоздь с усиленной шляпкой а так же есть торцевой подъем, что защищает шлиц от удара молотка, т.к. в дальнейшем возможен демонтаж

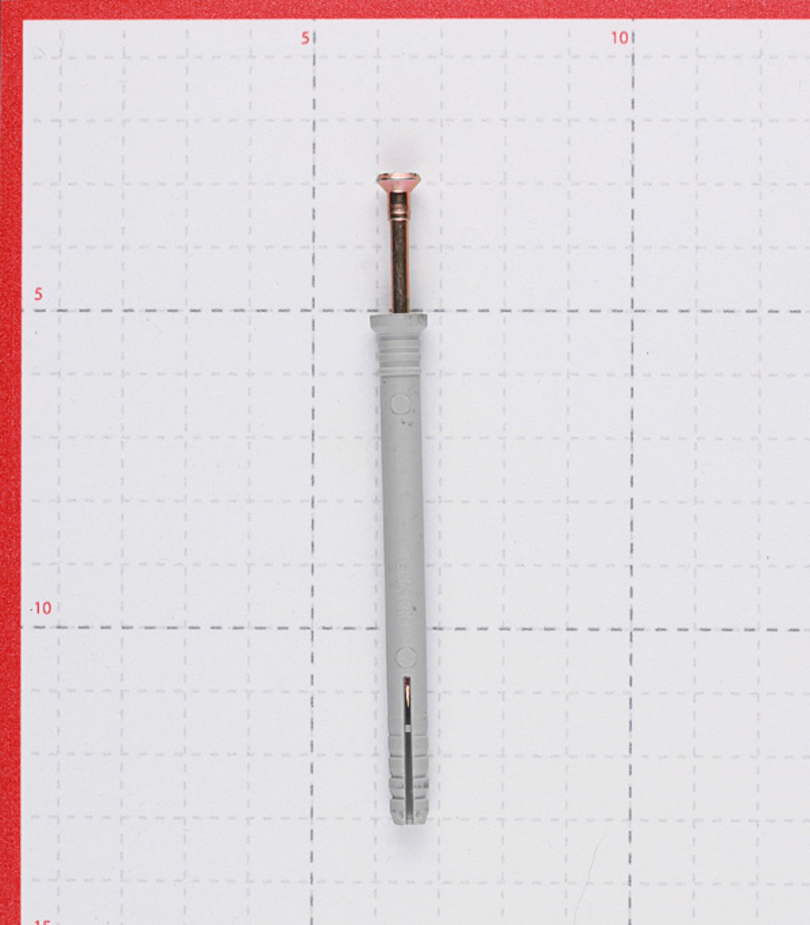

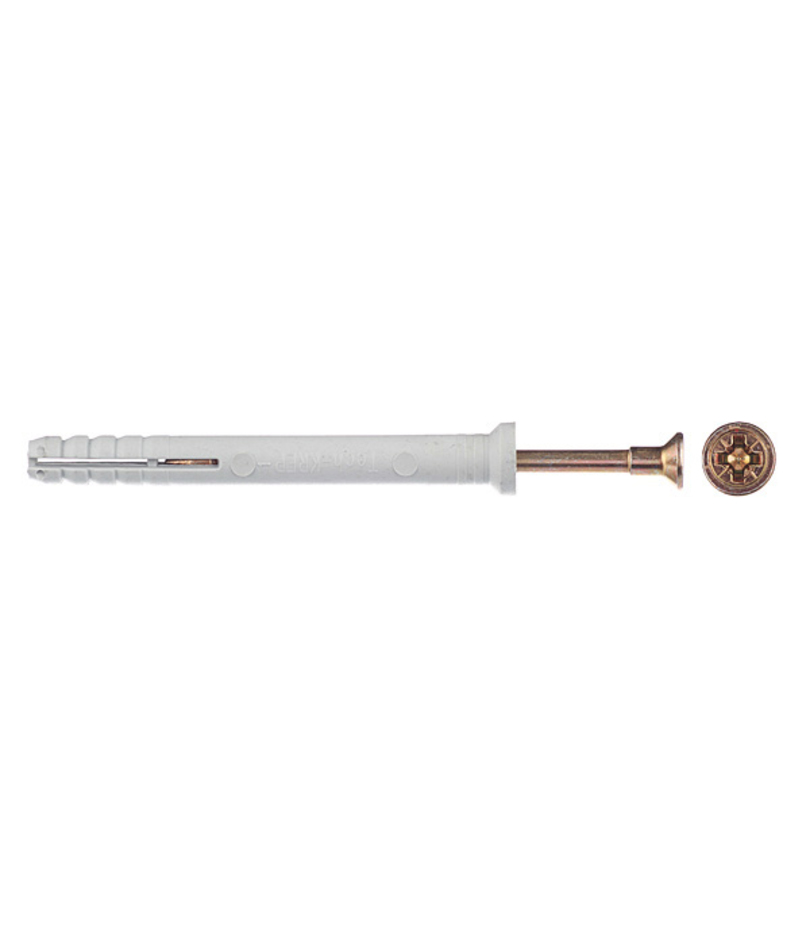

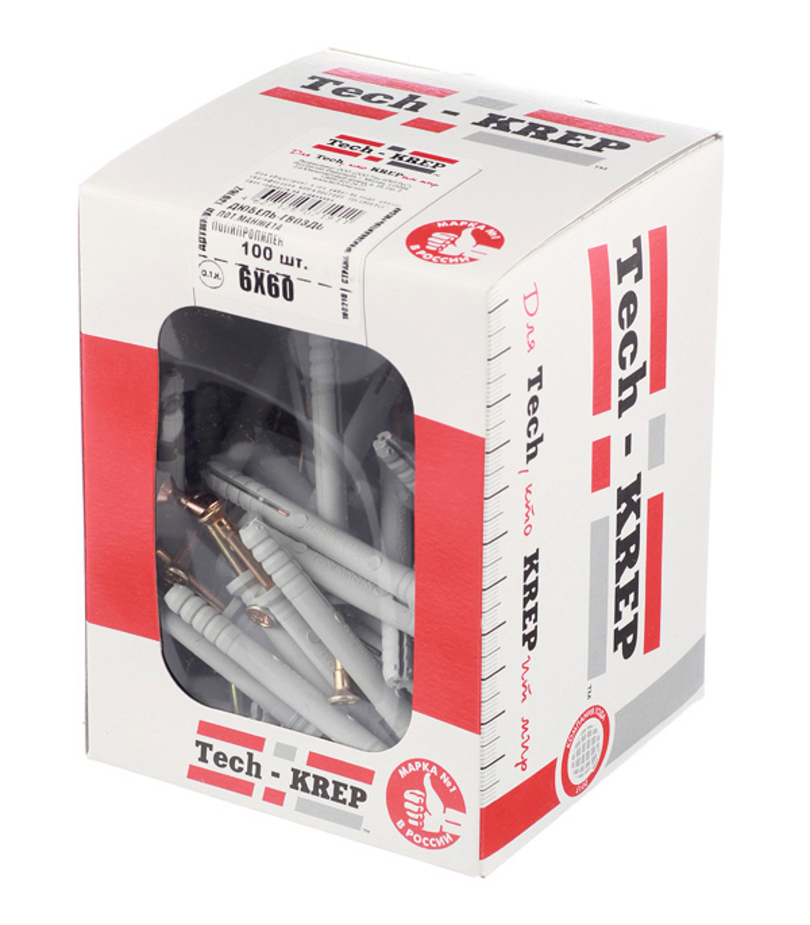

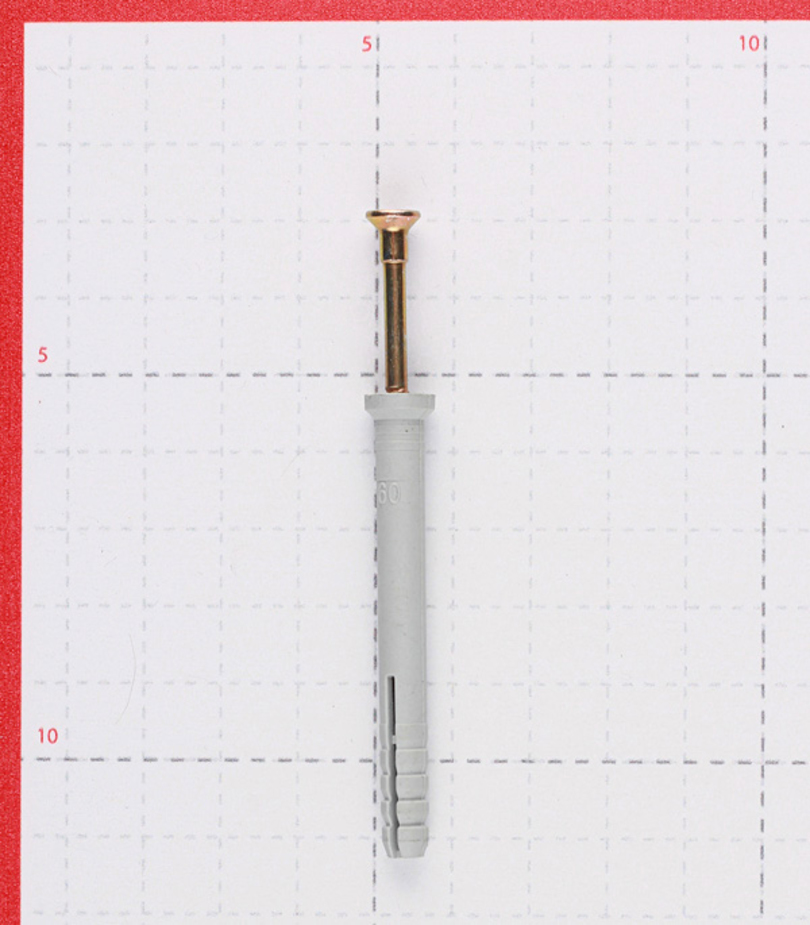

Дюбель-гвоздь Tech-Krep 6×60 мм потайная манжета полипропилен (100 шт.)
