Что такое пост секционирования
Пост секционирования контактной сети
Пост секционирования контактной сети — электротехническая установка для защиты контактной сети от токов короткого замыкания.
Содержание
Назначение и классификация
Контактная сеть (КС) железных дорог (а также городского электротранспорта) состоит из изолированных по высокому напряжению участков, каждый из которых запитывается от отдельных тяговых подстанций (ТП). Посты секционирования (ПСК) предназначены для перераспределения электроэнергии между соседними участками в зависимости от текущей нагрузки на этих участках (что ведет к существенным снижениям потерь электроэнергии), а также для защиты КС от коротких замыканий. ПСК устанавливают на многопутных участках либо на станциях. В зависимости от напряжения контактной сети, ПСК изготавливают либо на напряжение 3,3 кВ постоянного тока, либо 27,5 кВ переменного тока.
Конструкция
Конструктивно современные ПС выпускают в виде металлического модуля. Корпус модуля снаружи и изнутри обшит металлическими листами, в промежутках заполнен теплоизоляционным материалом. Модуль разделен на низковольтную камеру и высоковольтный отсек.
Высоковольтный отсек
В высоковольтном отсеке расположены:
Подключение ПСК к КС осуществляется через проходные изоляторы.
Отсек управления
В отсеке управления находится:
В современных ПСК контроль и управление всей аппаратурой осуществляется через программируемый контроллер, что позволяет легко контролировать и регистрировать все режимы поста и параметры контактной сети через аппаратуру телеуправления и компьютер диспетчера.
Современные ПСК секционирования поставляется в виде готового модуля с установленным и налаженным силовым и вспомогательным оборудованием. Габариты модуля позволяют свободно перевозить его автомобильным и железнодорожным транспортом.
Пост секционирования
На двухпутных линиях посты секционирования осуществляют также параллельное соединение контактных сетей обоих путей в местах расположения постов, что снижает потери напряжения и энергии в тяговой сети. Их размещают посредине между тяговыми подстанциями и и оснащают двумя (на однопутных линиях) и четырьмя (на двухпутных) масляными выключателями (при переменном токе) или быстродействующими выключателями (при постоянном токе)
На рисунке стрелками показаны направления токов на на отдельных участках двухпутной линии постоянного тока и на посту секционирования при КЗ в точке 4. При этом отключаются быстродействующий выключатель на тяговой подстанции и один из выключателей поста секционирования, через который пройдёт суммарный ток остальных трёх выключателей. Так обеспечивается селективность защиты — отключение контактной сети только второго пути на участке между тяговой подстанцией и постом секционирования. По первому пути полностью, а по второму частично может продолжаться движение поездов.
На отечественных железных дорогах разделение контактных сетей у постов секционирования осуществляют изолирующими сопряжениями анкерных участков(за рубежом — иногда с нейтральными вставками).
Устанавливают нормально разомкнутые продольные секционные разъединители А и Б, а присоединение каждого из защитных аппаратов поста секционирования к контактным подвескам производят через нормально замкнутые секционные разъединители С1 — С4.
При необходимости временного отключения поста секционирования (например, для осмотра или ремонта его оборудования)отключают разъединители С1 — С4 и для сохранения двустороннего питания нагрузок каждого из путей включают разъединители А и Б. Чтобы обеспечить защиту тяговой сети от КЗ на время отключения поста секционирования, предусматривают соответствующие меры (например, автоматическое изменение уставок защитной аппаратуры).
Оборудование поста секционирования монтируют на заводе в металлических кожухах и устанавливают на заранее подготовленный фундамент.
2) В высоковольтной линии автоблокировки — электротехническая установка для обеспечения питания всей линии при встречно-консольной схеме питания в случае отключения одной из питающих подстанций, а также для защиты от токов КЗ.
Пост секционирования, устанавливаемый в месте раздела высоковольтной линии, представляет собой высоковольтную камеру с масляным или вакуумным выключателем. При отключении любого из питающих пунктов выключатель поста секционирования включается, и питание обесточенной полузоны осуществляется от смежной подстанции.
Пост секционирования обычно оборудуют устройствами максимальной токовой защиты, отключающей повреждённый участок линии; устройством автоматического включения резерва, средствами сигнализации положения секционного выключателя и др.
ПОСТ СЕКЦИОНИРОВАНИЯ
служит для защиты контактной сети и подвижного состава от токов короткого замыкания, автоматически выключая участок, на к-ром произошло такое замыкание. П. с. устраивается в середине участка, питаемого параллельно от двух тяговых подстанций, и представляет собой расположенное в непосредственной близости от электрифицированных путей небольшое здание, в к-ром установлены быстродействующие автоматы, присоединенные к проводам соответствующих участков (секций) контактной сети. Действие этих автоматов д. б. рассчитано на такую силу тока, чтобы при наименьшем токе короткого замыкания на каком-либо участке было обеспечено отключение соответствующего быстродействующего автомата П. с.
Смотреть что такое «ПОСТ СЕКЦИОНИРОВАНИЯ» в других словарях:
ПОСТ СЕКЦИОНИРОВАНИЯ — предназначен для защиты контактной сети от токов КЗ. П. с, делит контактную сеть на участки, что позволяет при аварии отключить поврежд. место, а остальную часть перегона оставить под напряжением … Большой энциклопедический политехнический словарь
Пост секционирования контактной сети — электротехническая установка для защиты контактной сети от токов короткого замыкания. Содержание 1 Назначение и классификация 2 Конструкция … Википедия
пост секционирования контактной сети железной дороги — ПС контактной сети железной дороги Линейное устройство системы тягового электроснабжения железной дороги, предназначенное для электрического соединения секций контактной сети железной дороги с целью снижения потерь электрической энергии… … Справочник технического переводчика
Посты секционирования контактной сети — Пост секционирования контактной сети электротехническая установка для защиты контактной сети от токов короткого замыкания. Содержание 1 Назначение и классификация 2 Конструкция 3 Высоковольтный отсек … Википедия
ПС — полотенцесушитель в маркировке Источник: http://www.center.ru/q99/q99.cgi?formid=2&action=view record&project Пример использования ПС 500 2 18 ПС прицельная система Источник: http://militera.lib.ru/cd/avia/tw/topic.mhtml@node=442 02.htm П … Словарь сокращений и аббревиатур
Контактная сеть — Густая контактная сеть в троллейбусном парке Сиэтла Контактная сеть техническое сооружение электрифицированных железных дорог и других … Википедия
ПСКС — пост секционирования контактной сети ж. д. Источник: http://www.parovoz.com/spravka/abbrev.html … Словарь сокращений и аббревиатур
ТЛЕЮЩИЙ РАЗРЯД — один из видов стационарного самостоятельного электрического разряда в газах. Происходит при низкой темп ре катода, отличается сравнительно малой плотностью тока на катоде ( … Физическая энциклопедия
Тепловоз М62 — Эта статья о тепловозе. О других значениях «М62» см. М62 (значения). М62 … Википедия
М62 (тепловоз) — М62 … Википедия
Посты секционирования предназначены для электрического соединения секций контактной сети двухпутных и однопутных участков железных дорог и защиты от токов перегрузки и короткого замыкания.
Посты секционирования выполнены в виде контейнеров. Корпус контейнера состоит из жесткого опорного каркаса, обшитого снаружи и изнутри металлическими панелями, промежуток между которыми заполнен теплоизоляционным материалом.
Подключение постов к контактной сети осуществляется через проходные изоляторы и анкерное устройство, закрепленное на крыше контейнера. Ввод в посты кабелей питания собственных нужд и управления производится через отверстие в полу.

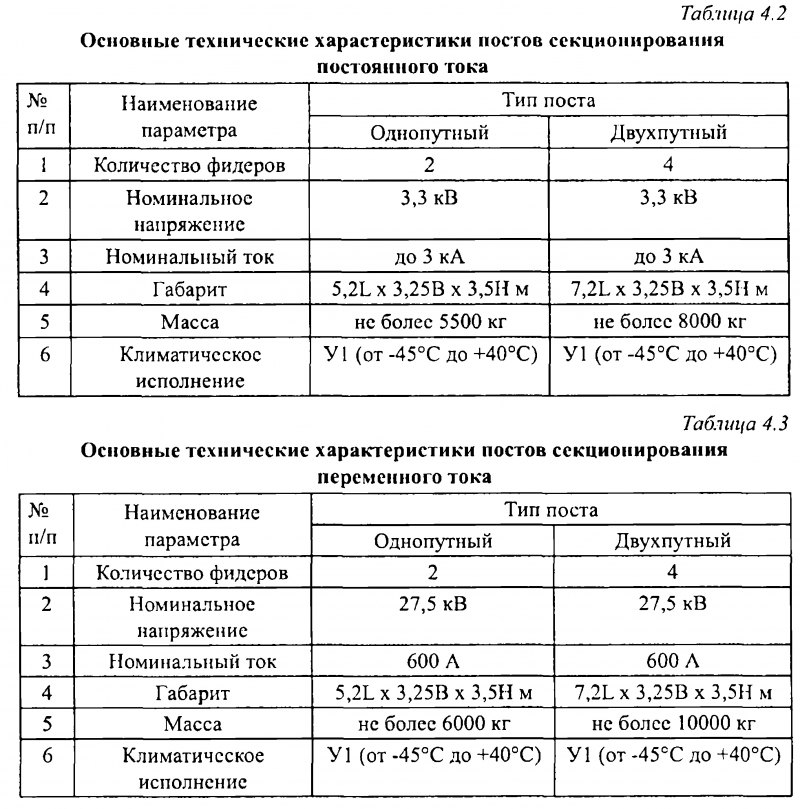

Основные технические характеристики постов секционирования постоянного тока приведены в табл. 4.2.
Посты постоянного и переменного тока конструктивно разделены на два отсека: отсек управления и высоковольтный.
В высоковольтном отсеке постов постоянного тока расположены быстродействующие выключатели, датчики тока и датчик напряжения, заземляющий разъединитель, реле земляной защиты, силовой шинопровод. В отсеке управления расположена аппаратура управления быстродействующими выключателями и фидерными разъединителями, продольными и дополнительными разъединителями контактной сети, защиты фидеров контактной сети, телеуправления и телесигнализации, питания собственных нужд, поддержания температурного режима внутри контейнера.
В высоковольтном отсеке постов переменного тока расположены вакуумные высоковольтные выключатели, измерительные трансформаторы тока и напряжения, ограничители перенапряжений и высоковольтные предохранители, заземляющий разъединитель, силовой шинопровод. В отсеке управления расположены аппаратура управления высоковольтными выключателями и фидерными разъединителями, поддержания заданного температурного режима внутри контейнера, защиты фидеров контактной сети, телеуправления и телесигнализации, питания собственных нужд, управления продольными разъединителями контактной сети.
Посты секционирования постоянного и переменного тока обеспечивают двухступенчатую токовую защиту фидеров контактной сети, защиту по минимальному напряжению, защиту фидеров от тока короткого замыкания, земляную защиту, автоматическое повторное включение выключателей, дистанционное и телеуправление выключателями, приводами фидерных и продольных разъединителей контактной сети, телесигнализацию положения коммутационных аппаратов, телеизмерение токов и напряжений на фидерах в нормальном и аварийных режимах, высокую безопасность при проведении ремонтно-профилактических работ.

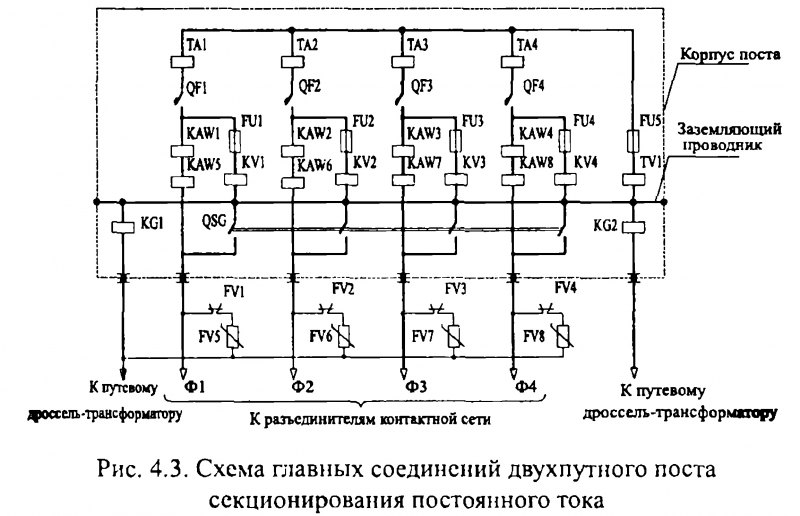

На рис, 4.3 приведена схема главных цепей двухпутного поста секционирования постоянного тока. Ввод фидеров контактной сети в пост осуществляется через проходные изоляторы, расположенные на крыше поста. К каждому проходному изолятору через роговый предохранитель (FV1-FV4) подключен ограничитель перенапряжений ОПН-3,3 01 (FV5-FV8). ОПН заземляется на внешний контур заземления с помощью заземляющего спуска, изолированного от корпуса поста. В силовую цепь каждого фидера последовательно включены выключатель ВАБ-49 (QF1-QF4) и два реле РДШ-3000 (KAW1-KAW8). Такая схема позволяет иметь две различные токовые уставки и возможность выбора одной из них по телемеханике либо вручную.
